三相电能表现场校验仪技术规范书
产品技术规范书（图片仅供参考）设备名称：三相电能表现场校验仪型号：生产厂家：产品编码：品牌：一、基本功能1、同时计算全波、基波、谐波全部参数。
在校验界面，同时实时显示全波基波的U、I、P、Q、VA、相角，以及谐波的合成U、I、P、Q、VA和百分比，U、I的正序、负序及零序含量，谐波的PH+、PH-、PH+/P基%、PH-/ P基%、全波PF、基波PF及谐波PF。
2、校验方式包括全波有功、全波无功、基波有功、基波无功、基波视在、全波视在、谐波有功等7种方式。
可校验全波表、基波表、谐波表的有功电能准确度及全波表、基波表的无功电能准确度。
也可校验视在电能表的准确度。
3、可选任意一次谐波或多次谐波，计算合成的U、I、P、Q、VA和百分比，以及谐波有功电能。
4、可单独同时分析三相的谐波的各次U、I、P、Q、VA的含量及测量值，显示51次谐波+PH、谐波-PH及占基波的百分比，以确定正反向谐波有功对计量的影响量。
5、全波无功为基波和各次谐波无功的代数和。
避免以往的90度移相法，在谐波下无功计量错误的情况。
可按被测电能表的测量带宽，选择谐波次数。
6、可同时检测两路被检脉冲，同时检测的被检脉冲的常数、工作方式及脉冲个数可完全不同。
7、过载2.4倍，所有测量点保证0.05%的准确度，保证CT二次额定电流为1A时的测量指标。
500倍电流范围保证计量指标；8、500倍电流范围保证计量指标，10000倍电流显示范围。
最小1mA 启动电流。
高供高计时，空载也可识别接线。
9、电能累积功能可以校验没有电能脉冲输出的电能表。
10、显示矢量图、可识别三线48种，四线96种错误接线以及CT二次交叉接线。
11、采用7寸16:9 工业级TFT宽彩触摸屏。
仪器的每一个功能都是一屏显示，不用翻屏就能看见每一个功能的全部参数。
让用户使用时一目了然。
12、仪器在不接入电压、电流信号的情况下，在办公室就可模拟现场的各种接线，得出相应的接线结果及更正系数。
三相电能表检定规程
施加最小负载并观察启动情况
6
潜动试验
无负载时，仪表不应有潜动现象
无负载条件下观察仪表指示
7
常数试验
仪表试验
在不同频率下，仪表的误差应符合规定
改变频率并观察误差变化
9
波形畸变影响试验
在波形畸变条件下，仪表的误差应符合规定
引入波形畸变并观察误差变化
10
功耗测量
仪表的功耗应符合规定
使用功率计测量功耗
三相电能表检定规程
序号
检定项目
规程要求
检定方法
检定结果
1
外观检查
仪表应有仪器名称、制造厂名或商标、出厂编号等信息，不应有缺陷
目视检查
2
绝缘电阻测量
绝缘电阻不应低于规定值
使用绝缘电阻测试仪
3
介电强度试验
仪表应能承受规定的试验电压
施加试验电压
4
基本误差检定
基本误差限应符合规定
使用标准电能表进行比对
5
启动试验
三相电能表现场校验仪说明书
三相电能表现场校验仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
目录一、概述 1二、主要功能和特点 2三、技术指标 2四、面板说明 3五、操作使用方法 41、开机 4一、概述在使用该设备之前，请详细阅读本使用说明书。
以下是使用该设备时的注意事项：1、设备通电使用前，应保证可靠接地。
2、设备通电使用前，应确认面板上的Ua/外部供电电源选择开关是处于哪种状态：该开关按下即选择了通过Ua与U0提供设备工作电源，供电范围为AC80V-400V，该状态下，严禁把电源线插入外220V插座。
该开关浮起（同时指示灯亮）即选择了通过外220V插座提供设备工作电源，供电范围为AC220V±10%。
3、严禁在设备通电工作状态下反复按动Ua/外部供电电源选择开关。
4、严禁在设备通电工作状态下用手去触摸面板上的各端子。
5、正确连接测试导线，正确设置电流输入方式，输入相应量限内的电流和电压量。
切记电流输入值不得超过所选端子额定值的120%。
6、钳形电流互感器在使用过程中应轻拿轻放，必须保持钳口铁芯端面清洁，不得有任何异物。
钳口端面可用干绸布擦拭（严禁沾酒精和水），擦拭过程中应保持铁芯端面光洁度。
7、接线时，必须先加电压，后加电流；拆线时，必须先去电流，再断电压。
请切记不要将电子表脉冲采样线接在火线或零线上，以免损坏设备。
8、在夹钳形互感器时，一定要让电流线从钳形互感器的圆孔中穿过，钳口要合严，不要将线夹到钳口上，以免影响测量精度。

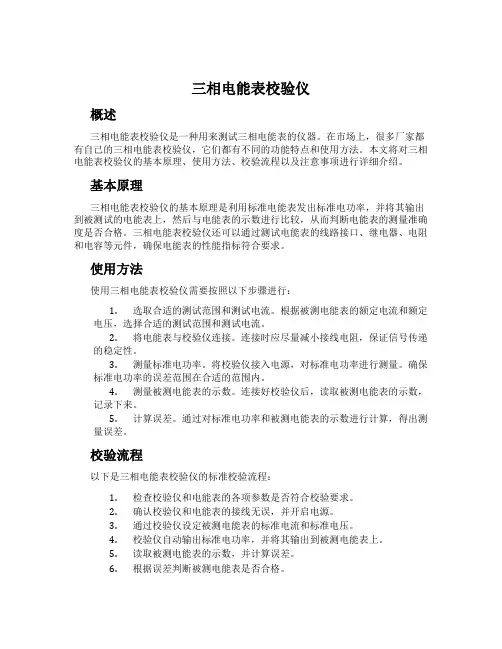

三相电能表校验仪
三相电能表校验仪概述三相电能表校验仪是一种用来测试三相电能表的仪器。
在市场上，很多厂家都有自己的三相电能表校验仪，它们都有不同的功能特点和使用方法。
本文将对三相电能表校验仪的基本原理、使用方法、校验流程以及注意事项进行详细介绍。
基本原理三相电能表校验仪的基本原理是利用标准电能表发出标准电功率，并将其输出到被测试的电能表上，然后与电能表的示数进行比较，从而判断电能表的测量准确度是否合格。
三相电能表校验仪还可以通过测试电能表的线路接口、继电器、电阻和电容等元件，确保电能表的性能指标符合要求。
使用方法使用三相电能表校验仪需要按照以下步骤进行：1.选取合适的测试范围和测试电流。
根据被测电能表的额定电流和额定电压，选择合适的测试范围和测试电流。
2.将电能表与校验仪连接。
连接时应尽量减小接线电阻，保证信号传递的稳定性。
3.测量标准电功率。
将校验仪接入电源，对标准电功率进行测量。
确保标准电功率的误差范围在合适的范围内。
4.测量被测电能表的示数。
连接好校验仪后，读取被测电能表的示数，记录下来。
5.计算误差。
通过对标准电功率和被测电能表的示数进行计算，得出测量误差。
校验流程以下是三相电能表校验仪的标准校验流程：1.检查校验仪和电能表的各项参数是否符合校验要求。
2.确认校验仪和电能表的接线无误，并开启电源。
3.通过校验仪设定被测电能表的标准电流和标准电压。
4.校验仪自动输出标准电功率，并将其输出到被测电能表上。
5.读取被测电能表的示数，并计算误差。
6.根据误差判断被测电能表是否合格。
注意事项在使用三相电能表校验仪的过程中需要注意以下事项：1.选择合适的测试范围和测试电流，确保测试数据准确无误。
2.检查校验仪和电能表的接线是否正确，防止短路、漏电等事故的发生。
3.在测试前需要对校验仪自测，确保校验仪的性能符合规范。
4.测试过程中需要注意安全，避免触电、烧伤等意外事故的发生。
5.使用之前需要对校验仪进行定期的检测和维护，确保其能够正常使用。

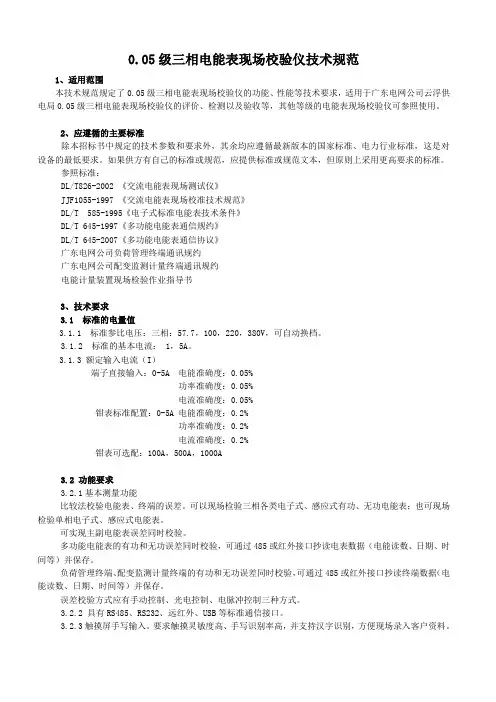

(精选文档)三相电能表现场校验仪技术规范
0.05级三相电能表现场校验仪技术规范1、适用范围本技术规范规定了0.05级三相电能表现场校验仪的功能、性能等技术要求，适用于广东电网公司云浮供电局0.05级三相电能表现场校验仪的评价、检测以及验收等，其他等级的电能表现场校验仪可参照使用。
2、应遵循的主要标准除本招标书中规定的技术参数和要求外，其余均应遵循最新版本的国家标准、电力行业标准，这是对设备的最低要求。
如果供方有自己的标准或规范，应提供标准或规范文本，但原则上采用更高要求的标准。
参照标准：DL/T826-2002 《交流电能表现场测试仪》JJF1055-1997 《交流电能表现场校准技术规范》DL/T 585-1995《电子式标准电能表技术条件》DL/T 645-1997《多功能电能表通信规约》DL/T 645-2007《多功能电能表通信协议》广东电网公司负荷管理终端通讯规约广东电网公司配变监测计量终端通讯规约电能计量装置现场检验作业指导书3、技术要求3.1 标准的电量值3.1.1 标准参比电压：三相：57.7，100，220，380V，可自动换档。
3.1.2 标准的基本电流： 1，5A。
3.1.3 额定输入电流（I）端子直接输入：0-5A 电能准确度：0.05%功率准确度：0.05%电流准确度：0.05%钳表标准配置：0-5A 电能准确度：0.2%功率准确度：0.2%电流准确度：0.2%钳表可选配：100A，500A，1000A3.2 功能要求3.2.1基本测量功能比较法校验电能表、终端的误差。
可以现场检验三相各类电子式、感应式有功、无功电能表；也可现场检验单相电子式、感应式电能表。
可实现主副电能表误差同时校验。
多功能电能表的有功和无功误差同时校验，可通过485或红外接口抄读电表数据（电能读数、日期、时间等）并保存。
负荷管理终端、配变监测计量终端的有功和无功误差同时校验，可通过485或红外接口抄读终端数据（电能读数、日期、时间等）并保存。
HZDN-3C三相电能表现场校验仪技术参数
HZDN-3C三相电能表现场校验仪技术参数HZDN-3C三相电能表现场校验仪技术参数1.输入特性电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。
电流测量范围：0~5A，内置互感器分为5A(CT)档。
钳形互感器为5A（小钳）、25A （小钳）、100A（中钳）、500A（中钳）、400A（大钳）、2000A（大钳）六个档位。
（其中中型钳表和大型钳表为选配）相角测量范围：0~359.999°。
频率测量范围：45~55Hz。
2.准确度计量校验部分：电压：±0.05%（±0.1%）电流：±0.05%（±0.1%）（钳形互感器±0.5%）有功功率：±0.05%（±0.1%）（钳形互感器±0.5%）无功功率：±0.3%（±0.5%）（钳形互感器±1.0%）有功电能：±0.05%（±0.1%）（钳形互感器±0.5%）无功电能：±0.3%（±0.5%）（钳形互感器±1.0%）频率：±0.05%（±0.1%）相位：±0.2°3.电能质量基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.基波电压和电流之间相位差的测量误差：≤0.5°谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％三相电压不平衡度误差：≤0.2％4.工作温度工作温度：－10℃~ +40℃5.绝缘⑴电压、电流输入端对机壳的绝缘电阻≥100MΩ。
⑵工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。
6.标准电能脉冲常数标准电能脉冲常数：内置互感器常数（FL）=10000 r/kW·h ，钳型互感器常数（FL）：5A25A100A500A400A2000A10000r/KW·h2000r/KW·h500r/KW·h100r/KW·h125r/KW·h25r/KW·h7、重量：2Kg8、体积：800px×600px×325px。
WT702B三相电能表现场校验仪
WT702B三相电能表现场校验仪前言WT702B三相电能表现场校验仪是一种专业的电力测试仪器，用于检测和校验三相电能表的电能计量准确性。
本文将对三相电能表的校验原理、WT702B校验仪的特点和使用方法进行介绍。
三相电能表校验原理三相电能表是一种用于计量三相交流电能的电气仪表。
在使用过程中，由于外界环境、电源波形畸变等因素的影响，三相电能表的计量准确性可能会下降。
因此，对三相电能表定期进行校验和维护至关重要。
三相电能表校验的基本原理是采用标准电能表作为标准装置，通过与待校验电能表进行比较，计算两者之间的误差，从而得出待校验电能表的准确性。
三相电能表的校验可以分为静态校验和动态校验两种方式。
WT702B校验仪的特点WT702B三相电能表现场校验仪是一种采用先进的数控技术和精密电子元器件制造的专业电力测试仪器。
其主要特点包括：1.高精度：采用高性能DSP微处理器，能够进行极高精度的校验。
2.大容量：支持多种标准配置，适应各种场合的使用需求。
3.显示直观：具有大屏幕液晶显示器，能够直观显示电能参数和校验结果。
4.操作简便：采用人性化操作界面，方便用户快速进行校验和参数设置。
5.故障诊断：具有完善的故障诊断系统，能够提供准确可靠的故障分析和处理方法。
使用方法WT702B三相电能表现场校验仪使用方法如下：1.准备工作：将待校验的三相电能表与标准电能表连接好，并连接好WT702B校验仪和电源线。
2.参数设置：校验前需要根据待校验电能表的参数设置WT702B校验仪的标准配置值。
3.开始校验：按照校验仪器的操作指南，启动校验仪器进行校验，根据显示屏上的参数和结果进行校验。
4.故障分析：若校验中出现异常情况，可以通过WT702B校验仪提供的故障诊断系统进行分析，找到并排除故障。
WT702B三相电能表现场校验仪是一种高精度、大容量、操作简便的专业电力测试仪器。
通过本文的介绍，我们了解了三相电能表的校验原理、WT702B校验仪的特点和使用方法。
2.三相电能表现场校验装置技术要求(市局-0.05级).doc
三相电能表现场校验装置二、主要功能与特点:1. 要求表源一体式结构，无负荷校验，每相最大输出电流10A、功率8VA，任意功率因数点、任意电流大小输出，对电能表各校验点进行全面测试。
2. 可以进行低压回路的电流互感器变比测量，可同时对三相低压互感器倍率进行测量并能测量角差。
3. 误差校验方式应有手动控制、光电控制、电脉冲控制三种方式。
4. 能读取多功能电子式电能表的记录数据包括码度数据、失压记录、时钟以及满足使用方提出的其他功能要求。
5. 可在现场输出电压电流检测装置和电能表误差，用于计量装置开通前的验收测试或无负荷测试表计误差。
6. 可在新装现场有PT、CT而无负荷情况下做接线查线7. 可自动或手动校验单相、三相三线制、三相四线制有功和无功感应式电能表及电子式电能表（能接收电子式电能表的脉冲）。
8. 可用对比法校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器。
9. 可测二次压降、二次负荷。
校核电能表常数。
四象限电能测量。
10. 同时校验有功、无功电能表误差，同时校验主、副表误差及自动计算标准偏差估计值。
11. 钳表自校准功能，可保证钳型互感器的长期精度稳定性；最小测试电流能力:5A或1A钳时达到1mA。
12. 可带 0.2 级 5A 钳（已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等）。
13. 可带 20A、100A、500A、1000A 钳，直接测量低压计量综合误差，与 5A 钳配合，直接测CT变比。
14. 宽工作电源AC 57.7～480V，且可内部电池供电（充电无须外接充电器）双选择。
15. 在四个相限识别常见的三相三线 48 种、三相四线 96 种接线错误，显示任意接线的六角图。
16. 可测三相电压、电流的 2～51 次谐波，并可存储全部谐波数据。
17．支持USB、232接口，可下载校验计划，上传校验数据，软件系统可与广东省营销系统接口。
18. 汉字输入。
支持 U盘，可通过 U盘、串口升级软件下载校验数据。
三相电能表现场校验作业指导书
QB 遵义供电局企业标准Q/ZG*-***—2002三相电能表现场校验作业指导书2002-09-**发布2002-09-15实施遵义供电局发布前言本标准归口部门：本标准起草单位：计量中心本标准主要起草人：刘琳本标准审核：（归口管理部门）本标准审定：（局主管领导）本标准批准：（局长或局长委托的局主管领导）三相电能表现场校验作业指导书1.范围本指导书适合用于经校验合格安装在二次回路中运行的三相交流有功电能表的检定。
2.引用标准2.1我国国家计量部门颁布的现行检定规程《交流电度表检定规程》JJG307-88。
2.2《电力安全工作规程》3.职责权限3.1计量中心电能计量班负责三相电能表的现场校验工作。
3.2电能计量班有对三相电能表接线盒、组合接线盒进行加封和启封的权利。
3.3电能计量班有对电能表二次回路进行检查的权利。
4.工作内容与要求4.1工作程序（见附录A）4.2接受工作安排，填写本次工作危险点并准备工作用具及设备；4.3到现场后办理工作票并经工作许可人同意后方可进行工作；4.4工作负责人对工作班成员交代工作注意事项；4.5电能表的校验步骤：4.5.1外观检查：铭牌标志是否完整，外观是否完好，封铅是否完好；4.5.2误差测试：4.5.2.1将标准设备电流回路串联接于被试表二次回路中，电压回路并联接于被试表二次回路中；4.5.2.2接好线后，打开标准设备电源开关。
4.5.2.3将被试二次电流回路端子打开；4.5.2.4正确操作标准设备，在标准设备上测得当前的电流、电压，并测得第一元件电流与电压的夹角，第二元件电流与电压的夹角；4.5.2.4将标准设备的脉冲输出线与被测电能表的脉冲信号相连，测得电能表的基本误差，误差至少记录三次，取三次的平均值为该表的基本误差，该误差要根据电能表的准确度等级正确修约，最后的结果才是电能表的误差值。
4.5.3测试记录上要填写校表时间和底度；4.5.4变比填写以变电站或用户所依据的倍率为准，回局后与台帐核对，如有不符上报专职进行核实；4.5.5工作中发现计量装置（属关口点和计量点）有计量差错的不得擅自处理，应立即向班长或车间汇报。
三相电能表现场校验仪,三相电能质量分析仪(2)
RT YM-3H 手持式三相电能体现场校验仪执行原则：GB776-76RT YM-3H 手持式三相电能体现场校验仪是一种体积小、重量轻、简便实用的计量校验工具，可现场校验电能表的误差、检查计量装置的接线与否对的、检测计量用电流互感器的变比和极性、测量顾客电能质量（涉及电压谐波、电流谐波、电压平衡度、总谐波失真度等）；通过测试可判断顾客与否有盗窃电的行为，计量精度与否满足国家原则的规定，顾客与否对电网的质量造成谐波污染，功率因数与否达标，避免电力系统的损失。
仪器配备了500A 高精度钳型互感器，能够直接测量并诊疗低压电能计量装置计量与否正常，兼备用电监察及相位伏安表功效，可在用电稽查、供电所、计量、调度、继保等部门作为原则及检查工具使用，并可实现多个测试仪器的功效；是一种性价比极高的设备。
功效特点●采用大屏幕高点阵彩色液晶显示屏；中文、图形化显示，清晰度高；●可实时检测三相电压、电流、有功功率、无功功率、相角、功率因数、频率、低压CT 的一次电流和二次电流、变比、极性；●直观显示三相电压、电流的向量图，并直接给出三相三线计量装置48 种接线鉴定成果；●可进行电度表的走字实验，查处顾客换铭牌和字轮的窃电手段；●配备了高精度钳形电流互感器，取样方便，安全；可在不停电,不变化计量回路接线的状况下检测三相四线和三相三线计量装置综合误差(含接线、电能表、低压CT 误差)；●可对多个类型的无功电能表进行校验；●内置大容量数据存储器，可存储块表的检测数据, 涉及电表信息、电压、电流、相位、功率、功率因数、向量图等；掉电后数据可保存1 以上；●含有RS232 接口，可与计算机通讯，实现数据管理并进行报表打印；●可进行2～32 次谐波的检测，显示各次谐波的含量或幅值；可自动计算总谐波失真度；●可显示各相电压和电流的实时波形，用于判断电压和电流的质量与否良好；●可扩展测量CT 变比值、极性、变比误差和角差；●内置高性能锂离子充电电池，可持续工作8 小时以上。
三相电能表现场校验仪
FS5300三相电能表现场校验仪一、概述●可测量单相、三相交流电的电压、电流、用功功率、无功功率、相位、相序、功率因数、频率等诸多工频电参数。
●可直观显示三相电压、电流向量图，并智能判别三相四线96种、三相三线48种计量装置的接线结果。
●可以显示电压、电流的波形图，可测32次以内谐波含量及波形失真度。
●测量单、三相电能表误差及低压计量装置综合误差。
●可测量低压CT的变比、比差、角差●内置32MB Flash存储器，仪器可以看做是一个32MB的U盘。
●可以保存测试结果，包括电表信息、电压、电流、功率等电参数信息，电表误差、向量图、接线检查结果、32次谐波等计算结果。
可保存数据量多达3万条以上。
●采用3.2”TFT真彩320×240液晶屏，彩色图标全中文显示，操作直观、方便●内置高能锂离子电池技术指标●工作电源：1500mAh/7.4V锂电池●工作功耗：<3VA●电压量程：AC30～AC450V●电流（钳表）量程：5A、50A、500A、1500A可选，各量程的工作范围如下：●频率范围：45Hz～65Hz，准确度：±0.01Hz●相位测量：－180°～＋180°，准确度：±0.1°●测量精度：电压、电流、有功功率、有功电能 0.2级；无功功率、无功电能0.3级●输入阻抗：电压回路≥600kΩ，电流回路≤0.01Ω●输出标准电能常数：2000p/kw.h(5A)●工作温度：－20℃～＋50℃温度影响﹤±20ppm/℃●内置时间误差：24小时变差≤0.02%。
(精选文档)三相电能表现场校验仪技术规范
0.05级三相电能表现场校验仪技术规范1、适用范围本技术规范规定了0.05级三相电能表现场校验仪的功能、性能等技术要求，适用于广东电网公司云浮供电局0.05级三相电能表现场校验仪的评价、检测以及验收等，其他等级的电能表现场校验仪可参照使用。
2、应遵循的主要标准除本招标书中规定的技术参数和要求外，其余均应遵循最新版本的国家标准、电力行业标准，这是对设备的最低要求。
如果供方有自己的标准或规范，应提供标准或规范文本，但原则上采用更高要求的标准。
参照标准：DL/T826-2002 《交流电能表现场测试仪》JJF1055-1997 《交流电能表现场校准技术规范》DL/T 585-1995《电子式标准电能表技术条件》DL/T 645-1997《多功能电能表通信规约》DL/T 645-2007《多功能电能表通信协议》广东电网公司负荷管理终端通讯规约广东电网公司配变监测计量终端通讯规约电能计量装置现场检验作业指导书3、技术要求3.1 标准的电量值3.1.1 标准参比电压：三相：57.7，100，220，380V，可自动换档。
3.1.2 标准的基本电流： 1，5A。
3.1.3 额定输入电流（I）端子直接输入：0-5A 电能准确度：0.05%功率准确度：0.05%电流准确度：0.05%钳表标准配置：0-5A 电能准确度：0.2%功率准确度：0.2%电流准确度：0.2%钳表可选配：100A，500A，1000A3.2 功能要求3.2.1基本测量功能比较法校验电能表、终端的误差。
可以现场检验三相各类电子式、感应式有功、无功电能表；也可现场检验单相电子式、感应式电能表。
可实现主副电能表误差同时校验。
多功能电能表的有功和无功误差同时校验，可通过485或红外接口抄读电表数据（电能读数、日期、时间等）并保存。
负荷管理终端、配变监测计量终端的有功和无功误差同时校验，可通过485或红外接口抄读终端数据（电能读数、日期、时间等）并保存。
三相电能表现场校验仪技术指标
三相多功能电能表现场校验仪技术指标功能特点：1.采用7寸800 X 480 分辨率真彩TFT高亮液晶屏，一屏显示所有测量参数、向量图、谐波失真度、校验参数设置，不切换界面即可校验电能表误差；2.具有触摸屏、按键都可操作，操作更方便、快捷；3.内置电子书、具有完善帮组功能的人—机操作界面，操作便捷流畅；4.能直接同时测量电压、电流、功率、相位、频率并校验误差；且电压、电流（1A、10A之间）能自动换档；5.三相四线、三相三线有功电能表，各种无功电能表（Q90、Q60）实负荷校验；6.具有基波测量模式，可实现基波表的校验；7.具有两个电能脉冲输入端口，可同时校验两块表（主、副表），也可对有功表和无功表同时校验；8.输出电能常数可设置，方便校准该仪器；9.具有误差化整功能，根据被校电能表的精度等级，自动进行误差化整；10.测量CT变比、比差、角差、及极性；11.可测量环境温度、湿度。
并可计录测量时的环境温度、湿度；12.可分析0～51次谐波，可测量各次谐波含量、幅值、相位。
并用直方图显示，且直方图具有放大功能，便于观察分析；13.波形显示，且具有放大功能；14.用户可根据需要选配5A钳表，实现低压电能计量装置综合误差的实负荷测量。
可同时配3种钳表；15.自动识别电流接入方式，用户不需设置；16.具有电能累计功能。
可进行电能表现场走字试验，校计度器误差、校核常数；17.丰富的向量图显示，以满足各种用户习惯；18.可实现三相三线、三相四线错误接线的现场快速判别。
并给出纠正步骤。
也可计算错误接线下的更正系数、追退电量；19.支持条形码输入，从而现场可实现现场免输入校验参数而快速校验误差；（根据用户需要可选）20.可选配微型打印机，现场打印测量数据。
21.支持数字输入、字母输入、符号输入、汉字输入；22.具有各种测量数据的存储、上传功能。
支持RS232、USB通讯。
可通过U盘导出导入测量数据。
并可接受PC机下传的校验计划，在现场以各种条件（局编号、户号、用户名）快速查到该表的校验参数。
三相电能表校验仪操作规程
三相电能表校验仪操作规程编制：审批：广州xx工程建设监理有限公司深圳xxxx工程监理中心三相电能表校验仪操作规程一、ML860三相电能表校验仪该仪器适用于三相电度表校验。
二、三相电能表校验仪操作方法1、仪器的开启与关闭仪器面板左侧的上、中、下分别为[®]-复位键、[ON]-开机键、[OFF]-关机键。
按[开机]键仪器即通电，按[关机]键仪器即断电。
仪器具有自动断电功能，在测量信号为0且无按键操作的情况下，仪器会在10分钟后自动断电。
2、启动、退出、调整对比度（1）启动和退出（2）按［启动］键进入主菜单。
（3）按[退出] 键进入调试状态，此时仪器只有与计算机通讯功能，键盘操作无效，此功能为厂家专用。
3、调整对比度开机后进入主菜单之前，按[对比度深/浅]键仪器自动调整液晶显示器的对比度，也可按[1]-[9]键选择对比度，再按[启动]键仪器自动记忆对比度状态并进入主菜单。
4、校验（1）通常情况下，在主菜单中，按数字键4进入校验界面，在[校验]界面中，显示所测电能表的表号、类型、常数、变比、方式、圈数及误差等，按ESC 键返回主菜单。
进入[校验]界面后按键选择设置校验参数，按ENT键进入修改状态，用[数字]键输入参数，再按ENT键。
屏幕下方显示的是校验结果，即被校电能表误差。
（2）具体的校验步骤：1)首先应注意电流钳的选择，一般互感器接入式电表电流都在5A以下，配置的5A电流钳可以满足要求。
但是对于直通式电表还需要100A电流钳。
2)选择量程和接线方式；3)注意连接被校电能表类型，电流钳口方向，电压接线方式，若使用脉冲线采集脉冲信号时，请脉冲输出类型；4)预置校验参数：a) 2.4.2.4.1 表号、被校表类型、常数、变比、方式、圈数共有6个，其含义如下：b)表号-记录被校电能表的编号，在数据查询时可查到；c) 2.4.2.4.2类型-选择有功或无功电能表；d) 2.4.2.4.3常数-被校表的电能常数；e) 2.4.2.4.4变比-用于互感器接入式电表一次侧校验时输入电流互感器变比值，二次侧校验默认为1；f) 2.4.2.4.5方式-选择手动计数或脉冲计数的校验方式，（光电采集和脉冲端子均为光电）；g) 2.4.2.4. 6圈数-是指计算误差时转动几圈计一次误差。
CL312三相电能表现场校验仪操作步骤
CL312三相电能表现场校验仪安全操作规程
一、接线说明：
1、电压输入：将电压测试线的一端接入本机的交流电压输入端，另一端接到所需测量设备的电压端上。
2、电流输入：当采用直接电流输入时，将被测电路电流接入本机的电流输入端，当采用钳表输入时，先把钳表的测试线插入本机的钳表输入端，再把钳头夹在电流线上，A、B、C三相钳表不要插错。
3、光电脉冲输入：采用光电头输入时，将光电脉冲采样器固定在电能表上，将光电脉冲接入本机的脉冲输入插座。
调节光电头，使之能正确采样。
电子式脉冲输入时，直接把脉冲信号接入脉冲输入插座。
二、操作说明：
1、将电源开关打开，进入主菜单，按画面中的↑、↓、←、→键，可使光标在功能菜单上移动，选择校电能表功能后，按回车键即可进入该功能。
2、设置被检电能表和CL312的参数，如被检电能表的额定电流、电压。
常数、电流输入方式、校验圈数等。
3、所有参数设置好后，按接线方法接好输入线和电能表。
4、按“启动”键，CL312即开始校验电能表，自动显示校验结果。
5、校验结束，按“保存”键保存校验结果。
三相电能表现场校验仪的特征及技能方针
三相电能表现场校验仪的特征及技能方针在不拆表、不断电的状况下，现场校验电表的过错、精确度、潜动、主张等；丈量供电电网的电压、电流、有功功率、无功功率、功率因数等。
是电量丈量、校验电能表的志趣仪器，查窃电、测电表、处理用电胶葛的必备东西。
分单相、三相电能表校验仪。
三相电能表现场校验仪还可差异接线过错与否。
三相电能表现场校验仪特征：1、三相电流、电压、有功功率、无功功率、功率因数、视点、频率等电参数的高精度丈量。
2、三相有功和无功感应式、电子式电能表以及其它多种电工外表的现场校验。
3、计量设备概括过错的现场校验。
4、电压输入0-400V主动切换量程，保证丈量精度。
5、电流输入有端子和钳表两种办法可选，最大可测电流500A。
6、六角图实时闪现，接线过错刹那间辨认，窃电做法尽在把握。
7、CT变比高精度丈量。
8、存贮200块被校表的丈量数据轻松结束。
9、可配微机，经过RS232串行口对设备内的数据进行处理，真实结束无纸化作业。
10、大屏幕液晶中文菜单闪现,一望而知，便当操作。
11、可经过电源插座(AC220V)供电也可直接从电网取电(AC80-400V)作业，充沛思考现场运用条件。
12、可装备三相精细查验电源，作为三相检定设备运用。
13、极强的现场负荷习气才调，作业安稳牢靠。
14、体积小，重量轻，外观精巧，便于带着。
三相电能表现场校验仪方针：1、电能丈量：0.1级三相电能表校验仪2、沟通电压丈量：(0V-400V)0.1级3、沟通电流丈量：0.1级4、有功功率：0.2级5、无功功率：0.3级6、频率丈量：45Hz-65Hz(plusmn;0.05Hz)7、视点丈量：0deg;-360deg;(plusmn;0.3deg;)8、脉冲常数：低频FL=3600P∕kwmiddot;h高频FH=3.6;x;107P∕kwmiddot;h9、作业电源：外部供电：AC220Vplusmn;10%或Ua供电：AC80-400V10、整机功耗：10VA11、作业温度：-10℃一;50℃12、相对湿度：40%一;90%13、预热时刻：约10分钟14、重量：5Kg。
三相电能表现场校验仪操作使用说明
一般电能表安装在室内，高度建议一米八左右，接线的线头建议铜线或者铜接头引入，雷雨天气较多的地区提前采取避雷措施。
一.使用注意事项
1.打开主机；
2.接电表:先接好主机电压线,钳表插头先插到主机上,电压线的另
一端夹子取电表上的在线电压,钳表取电表上的电流；
3.设置参数；（被检电能表信息）
4.校验；（综合计量误差，查线，变比等）
5.存盘；（数据查询，上传，管理等）
6.工作结束后,先去掉电表端的电流钳表,再去掉电表端的电压线,
然后再拔掉主机端的电压线和钳表插头；
7.关主机。
JZ-5103D1三相多功能电能表采用阻燃材料，耐低温，绝缘性能好，可以保障我们的用电安全。
适用商场公寓学校工厂宿舍等，电量显示，电费透明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0.05级三相电能表现场校验仪技术规范
1、适用范围
本技术规范规定了0.05级三相电能表现场校验仪的功能、性能等技术要求，适用于广东电网公司云浮供电局0.05级三相电能表现场校验仪的评价、检测以及验收等，其他等级的电能表现场校验仪可参照使用。
2、应遵循的主要标准
除本招标书中规定的技术参数和要求外，其余均应遵循最新版本的国家标准、电力行业标准，这是对设备的最低要求。
如果供方有自己的标准或规范，应提供标准或规范文本，但原则上采用更高要求的标准。
参照标准：
DL/T826-2002 《交流电能表现场测试仪》
JJF1055-1997 《交流电能表现场校准技术规范》
DL/T 585-1995《电子式标准电能表技术条件》
DL/T 645-1997《多功能电能表通信规约》
DL/T 645-2007《多功能电能表通信协议》
广东电网公司负荷管理终端通讯规约
广东电网公司配变监测计量终端通讯规约
电能计量装置现场检验作业指导书
3、技术要求
3.1 标准的电量值
3.1.1 标准参比电压：三相：57.7，100，220，380V，可自动换档。
3.1.2 标准的基本电流： 1，5A。
3.1.3 额定输入电流（I）
端子直接输入：0-5A 电能准确度：0.05%
功率准确度：0.05%
电流准确度：0.05%
钳表标准配置：0-5A 电能准确度：0.2%
功率准确度：0.2%
电流准确度：0.2%
钳表可选配：100A，500A，1000A
3.2 功能要求
比较法校验电能表、终端的误差。
可以现场检验三相各类电子式、感应式有功、无功电能表；也可现场检验单相电子式、感应式电能表。
可实现主副电能表误差同时校验。
多功能电能表的有功和无功误差同时校验，可通过485或红外接口抄读电表数据（电能读数、日期、时间等）并保存。
负荷管理终端、配变监测计量终端的有功和无功误差同时校验，可通过485或红外接口抄读终端数据（电能读数、日期、时间等）并保存。
误差校验方式应有手动控制、光电控制、电脉冲控制三种方式。
3.2.2 具有RS485、RS232、远红外、USB等标准通信接口。
，并支持汉字识别，方便现场录入客户资料。
3.2.4 具备现场读取电表资产编号和铅封扫描功能，方便现场录入。
，并有足够的测量范围。
其测量各种参数的误差应满足表1的规定，测量值显示的位数不于4位。
在空载情况下能正确显示向量图，显示向量图的最小电流不大于5mA。
三相校验仪应具有误接线判断功能，并对常见的144种错误接线作出正确判断。
校验仪应有非易失储存器，应能存储大于1000组电能表的现场校验数据，支持 U盘存储，非人工删除时可永久保存。
，可同时对三相低压互感器倍率进行测量并能测量角差。
，能在更换钳表后无需返厂校准，即换即用。
，TA二次负荷测试功能。
界面友好，操作简单，功能齐全，升级简便；
测试数据不可更改，软件应具有统计、查询、打印等功能；
测试报告格式能根据用户的需求进行设置；
软件系统可与营销系统接口；
可支持远程升级。
3.3 气候条件
3.3.1 温度范围
校验仪温度范围见表2
3.3.2 湿度范围
校验仪应满足表3的相对湿度要求。
3.4 机械要求
3.4.1 一般机械要求
电能表校验仪的设计和结构应能保证在规定使用条件下使用时，不引起任何危险。
包括：防电击、防过高温度、防火焰蔓延、防固体异物进入、内部部件固定牢靠。
在规定使用条件下，任一保护层不应由于一般的操作而损坏，不应由于在空气中暴露而损坏。
3.4.2 机壳（机箱）
校验仪应有机箱（外壳），并能加封，只有破坏封印后才能打开外壳触及装置内部各部件。
外壳应美观，并有足够的机械强度。
各部件的位置应合理，读数方便。
开关、按钮、插口的位置应便于操作。
开关、按钮应有功能及方向的标志。
3.4.3 输入、输出接口
校验仪应有输入、输出接口，方便检定、校验和使用。
接口应连接方便，可靠。
校验仪的输入接口应能输入高频脉冲和低频脉冲，校验仪的输出接口应能输出装置的高频脉冲和低频脉冲。
应有复位按钮，但应有防误按（碰触）设计。
（如在死机时，同时按下2个组合键或长按复位键5秒，仪器可重启）
接线端应固定在面板上，端子在排列上应便于接线和使用，并具有足够的安全距离，同时应有明
显的极性标志。
大电流的接线端子在正常现场检验时的温升不超过10K。
校验仪的面板应有足够的机械强度，接线端与面板间应有良好的绝缘性能。
校验仪应有大屏幕汉化液晶显示器或更高配置如触摸屏。
显示器应能显示所测量的电压、电流、相位、频率、电能量、接线矢量图以及被检电能表误差等，并有足够的显示位数。
显示位数不得少于表4的规定。
连接导线应使用铜导线，连接装置和被检电能表实验端子之间的连接良好的绝缘，导线应有足够的截面且中间不允许有接头，并应有明显的相别标志。
3.4.7 校验仪工作电源应具备外接电源、锂电池、被试表电源三种供电方式。
被试表电源：AC 50V～480V
外接电源：AC 220V
仪器工作电源的优先顺序为：外接电源→锂电池→被试表电源。
当锂电池电压降至0V时，不影响仪器采用外接电源开机、工作。
3.4.8 耐热和阻燃
接线端、面板、机箱应确保有合理的防火蔓延安全措施。
不应由于与其接触的带电件的过热而引起燃烧。
3.5 电气要求
3.5.1 功率消耗
每一电流线路在基本电流下，功率消耗不应超过5VA。
3.5.2 电压降落和短时中断
电压降落和短时中断不应造成校验仪损坏，校验仪存储的信息不发生变化。
3.5.3 突然断电
在参比电压、参比频率条件下，突然断开校验仪的工作电压、电流及其辅助电源，24h后，校验
仪的计量特性不降低。
3.5.4 过电流及过电压影响
短时过电流影响
校验仪应能受历时0.5s的10倍基本电流而不损坏。
当校验仪返回初始工作条件时，应能正确工作，且在参比电压、基本电流和功
率因素为1时的误差改变量不超过其等级的1/5。
对量限为5A及以下的校验仪，在2Ib时，长时间工作，不应使校验仪损坏。
当校验仪返回初始状态时，误差改变量极限值不超过其等级的1/5。
过电压影响
校验仪应能受历时30min的2倍参比电压而不损坏。
当校验仪返回初始工作条件时，应能正确工作，且在参比电压、基本电流和功率因素为1时的量不超过其等级的1/5。
由自热引起的误差改变量不应超过表5的规定。
