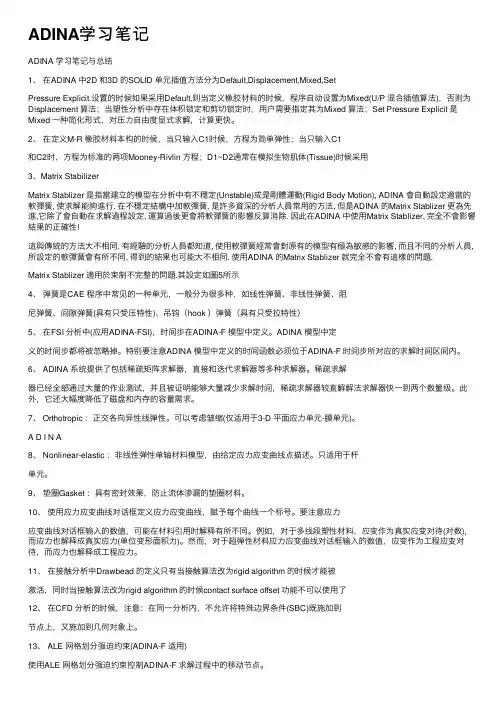

ADINA学习笔记

ADINA学习笔记

ADINA学习笔记ADINA 学习笔记与总结1、在ADINA 中2D 和3D 的SOLID 单元插值⽅法分为Default,Displacement,Mixed,SetPressure Explicit.设置的时候如果采⽤Default,则当定义橡胶材料的时候,程序⾃动设置为Mixed(U/P 混合插值算法),否则为Displacement 算法;当塑性分析中存在体积锁定和剪切锁定时,⽤户需要指定其为Mixed 算法;Set Pressure Explicit 是Mixed ⼀种简化形式,对压⼒⾃由度显式求解,计算更快。

2、在定义M-R 橡胶材料本构的时候,当只输⼊C1时候,⽅程为简单弹性;当只输⼊C1和C2时,⽅程为标准的两项Mooney-Rivlin ⽅程;D1~D2通常在模拟⽣物肌体(Tissue)时候采⽤3、Matrix StabilizerMatrix Stablizer 是指當建⽴的模型在分析中有不穩定(Unstable)或是剛體運動(Rigid Body Motion), ADINA 會⾃動設定適當的軟彈簧, 使求解能夠進⾏. 在不穩定結構中加軟彈簧, 是許多資深的分析⼈員常⽤的⽅法, 但是ADINA 的Matrix Stablizer 更為先進,它除了會⾃動在求解過程設定, 運算過後更會將軟彈簧的影響反算消除. 因此在ADINA 中使⽤Matrix Stablizer, 完全不會影響結果的正確性!這與傳統的⽅法⼤不相同. 有經驗的分析⼈員都知道, 使⽤軟彈簧經常會對原有的模型有極為敏感的影響, ⽽且不同的分析⼈員,所設定的軟彈簧會有所不同, 得到的結果也可能⼤不相同. 使⽤ADINA 的Matrix Stablizer 就完全不會有這樣的問題.Matrix Stablizer 適⽤於束制不完整的問題.其設定如圖5所⽰4、弹簧是CAE 程序中常见的⼀种单元,⼀般分为很多种,如线性弹簧、⾮线性弹簧、阻尼弹簧、间隙弹簧(具有只受压特性)、吊钩(hook )弹簧(具有只受拉特性)5、在FSI 分析中(应⽤ADINA-FSI),时间步在ADINA-F 模型中定义。

ADINA教案

ADINA教案

FOCUSED ON EXCELLENCE
主要内容
ADINA®
• ADINA求解土建工程问题的关键技术 求解土建工程问题的关键技术 • ADINA在土建工程中的应用 在土建工程中的应用
FOCUSED ON EXCELLENCE
ADINA®
ADINA在求解土木工程问题中的 ADINA在求解土木工程问题中的 关键技术
ADINA®
传热、对流换热
空调、换热器…
流体分析 类型
物质在流体 中的扩散
污染浓度、扩散
多孔介质中 的流动
地下水流动、扩 散…
结构与流体 相互作用
风振、波浪、储运…
FOCUSED ON EXCELLENCE
ADINA求解土建、环境问题的关键技术
混凝土应用 剪力墙及抗震 大跨度空间结构 索膜结构设计 桥梁结构 结构与土相互作用 开挖与支护 边坡稳定性 港湾码头 储液罐流固耦合 …
FOCUSED ON EXCELLENCE
索膜结构设计
ADINA®
充气后气包的振动模态
FOCUSED ON EXCELLENCE
索膜结构设计
膜结构风振模拟-Shell FSI分析
ADINA®
FOCUSED ON EXCELLENCE
哈尔滨工业大学 建筑工程系提供
索膜结构设计
膜结构风振模拟-Shell FSI分析
FOCUSED ON EXCELLENCE
ADINA几何建模 ADINA几何建模
CAD的建模风格,可方便生成复杂几何模型 的建模风格, 的建模风格 •基于 基于Parasolid核心技术的实体建模技术 基于 核心技术的实体建模技术 可与UG、Solidwork、solidedge直接交换数据 、 可与 、 直接交换数据 • 快速方便的布尔运算 • 几何模型的修改 倒斜角 倒圆角 变半径圆角 抽空

第二章 ADINA功能简介

第二章 ADINA功能简介

第二章 ADINA功能简介一、ADINA用户界面ADINA是一个全集成有限元分析系统,所有分析模块使用统一的前后处理用户界面ADINA User Interface (AUI),易学易用,采用友好Windows图标风格创建几何模型,实现所有建模和前后处理功能。

其命令流文件Jobname.in自动记录跟踪用户的所有输入数据,用户可以根据需要随意查看、编辑Jobname.in文件达到重建或修改整个模型的目的。

ADINA-AUI的主要特点是:采用Parasolid为核心的实体建模技术,这是许多大型CAD 软件采用地一种几何建模技术,因此可以方便地创建各种复杂的几何模型。

同时,ADINA 提供各种几何数据接口,可以与当前的各种主流CAD软件实行无缝集成(如Unigraphics,SolidWork、SolidEdge、Pro/ENGINEER、I-DEAS、AutoCAD等等),直接利用CAD软件生成的几何模型进行有限元分析计算。

ADINA提供了多种网格划分工具,能对复杂模型进行全自动六面体网格划分,单元大小易于调整。

另外ADINA不但可以与CAD软件实现无缝连接,而且还可以与Nastran等软件交换有限元模型数据。

1 前处理功能:•Windows图标风格•用户可以根据需要添加和减少图标,任意组织界面•可对常用功能操作自定义快捷键•具有Undo和Redo功能•模型动态旋转、缩放和平移•快速方便的布尔运算,快速建立复杂模型•各种加载方式,载荷可以随时间和空间位置而变化•多种网格划分功能,可对复杂模型进行自动六面体网格划分2 后处理功能:•支持各种结果变量可视化处理方法,具有网格变形图、彩色云图、等值线图、矢量图、曲线图及其它实用绘图功能•同一窗口可以显示不同的结果图形•可对模型图进行隐藏、透明显示•屏幕或文件变量数据列表•方便的绘制出模型的任意点任一计算结果参量随时间或其他参量的变化曲线,例如应力-应变曲线、位移-时间曲线、应力-时间曲线等等•可以进行变量运算,从输出变量中定义导出变量•可以对相对结果进行图形显示(如最终时刻相对于t1时刻的变形情况-相对位移,常用于含地应力问题的变形结果处理。

ADINA土木工程分析功能简介

ADINA土木工程分析功能简介

ADINA土木工程分析功能简介一.丰富的材料本构ADINA提供了7种专用于土木建筑的材料本构:曲线描述的粘土材料、Drucker-Prager 材料、Cam-clay材料、Mohr-coulomb材料、混凝土材料、LUBBY2徐变模型、多孔介质材料。

除此之外,ADINA还提供通用的线弹性、弹塑性、粘弹、粘塑、蠕变、流体、热等各种材料本构。

∙曲线描述的岩土材料主要特征为分段线性方式输入加载和卸载两种不同状态下的体积模量和剪切模量与体积应变的关系;考虑tension cut-off和cracking两种弱化方式;并能够自动处理岩土局部弱化的各项异性转变。

∙ Drucker-Prager材料具有经典的理想塑性Drucker-Prager屈服和Cap硬化描述。

∙ Cam-clay材料这种材料模型是一种取决于压力的塑性材料,以椭圆屈服方程作为破坏判定准则。

本身具有模拟粘土材料在正常固结和超固结情况下的应变硬化和软化功能。

∙ Mohr-coulomb材料∙混凝土材料主要特点是可以描述材料非线性应力应变关系,同时考虑材料软化、模拟滞回曲线、后破坏特征(包括材料开裂后性能、压碎后性能、应变软化性能)、考虑温度作用的影响;通过变化的泊松比,模拟其可压缩性;内部可以定义梁单元为加强筋。

∙ LUBBY2徐变模型主要用来模拟混凝土和岩石材料的长期徐变行为,包括应变强化或时间强化。

徐变方程的系数既可以是常数也可以随温度而变化,另外在徐变模型中还考虑了卸载和周期载荷的影响,当材料的徐变过大时可能会导致材料破坏。

∙多孔介质材料主要用于求解承受静态或动态载荷的多孔结构,它可以处理固体骨架和通过它的流体之间的相互作用。

解决的问题包括:不排水条件多孔结构分析(Undrained analysis)、瞬态静力分析(固结分析Consolidation)、瞬态动力分析(多孔结构失效,例如土壤液化)。

二.专用的单元特征除常规单元如Beam,Truss,2D-Solid,3D-Solid,Shell,Plate,Membrane,Cable和Spring 等单元算法外,ADIAN还提供如下的单元算法,专用于土木建筑工程问题的模拟:∙弯矩-曲率梁单元(Nonlinear Moment-Curvature Beam)在实际的工程分析中,有时候根本不能给出精确的应力-应变数据,而只有通过试验得到的弯矩与曲率及扭矩与扭转角的关系间接求解。

膜结构专题讲座1 (2)

膜结构专题讲座1 (2)

膜结构的荷载态分析与结构设计武岳胥传喜(哈尔滨工业大学)(RIGHT TECH(S) PTE LTD)提要由于膜结构特殊的力学特点,其结构分析与设计过程明显不同于传统结构。

文章着重对膜结构荷载态分析中的一些主要问题进行了探讨,包括荷载取值、特别是风荷载的确定方法;荷载态分析的方法及需要注意的一些问题;常见的膜结构分析软件等等。

在此基础上,还介绍了如何根据计算结果来判定结构性能的优劣,以及设计膜、索及索具等构件。

关键词:膜结构风荷载褶皱构件设计Structural Analysis and Design of Membrane StructuresWu Yue Xu Chuanxi(Harbin Institute of Technology)(RIGHT TECH(S) PTE LTD)Abstract: Due to the unique mechanics characters, the analysis and design process of membrane structure is quite different from traditional structures. In this paper, some key problems of membrane structure analysis were discussed. The first question is how to determine the load case, especially for wind effects. Then, the structural analysis methods and some questions should be note were presented. It also introduced some design software of membrane structures. Moreover, it is recommended in this paper that the specified maximum displacement and stress of membrane structure, which can be used to assess the structural performance and select cable and membrane members.Key words: membrane structure, wind load, wrinkling, member design在通过找形得到结构的几何形状和相应的预应力分布后,接下来的工作就是对结构进行荷载态响应分析。

流场仿真与分析

流场仿真与分析

流场仿真与分析24引言H前,齿轮泵以苴结构简单、成木低.对介质务染不敏感等特点.在工业中应用卜分广泛.撼相关统计掘抑显可陟齿轮泵的市场占有率在乃%以上.水压技术楚近几年米液压传动领域新兴的研究方向.llii『国际市场上只有水压柱塞乗,向齿轮亲和叶片泵均无可工业应用的产品.由于以水作为传动介质所具有的独特的”稣色”特件•能謫足人们可持续发展的需耍,而且还曲今后的殺压技术发展提供了方向―本章主要内容:(1)介紹了流场仿貞牧件ADINA以及针帖本模型的询处理过屈:(?)利用流场仃限元技术仿真了水压外啮令齿轮泵内部的流场,得出其流场压力分布和速度矢3分布,并据此分析B流和素流的计S结果、水压流场的流态、讣算從向力的范I乐总结流呈一压力特性和容积效率.2.2 ADINA软件介绍及其分析过程2.2.1 ADINA软件介绍ADINA System楚由矣国席许理匚学说K. J Bathe枚授领导的ADINA R&D公id研究幵发的|商用I .榨炊件•其产品包括ADINA. ADJNA^T和ADINA-F.足儿仃跨平台的WINDOWS NT/95/P8/me/2000/XP/Lmux/UNIX 的结构和流休流动分析问题体化解决方案——仝集成ADINA 坏境㈣‘ADINA相对F其他有阪兀软件有其究出特」ADINA System是-个个卑成系统,能册爲成结卜;吓I流体流动分析・分析效率非常高.能够有效地垮虑非线性效应如儿何非线性.材料非线性和接触状态等*茁于流1*能够计算可压缩和不诃爪缩流动・具育流体一結构个耦联分析功能听仃分析解算揆块便用统一的前厉处理ADINA4N和ADINA-PLOT. 川户界血ADINA User Interface (AU I)易学绘用。

儿何实体既可以在ADINA-IN内创建,也可以从其他CAD程序中输入,如Pro/ENGINEER 和基]■ Parasolid 内核的其他CAD 系统(如Uni graphics 和Solid Works),材料性能、物理性能、载荷和边界条件可以厲接在儿何模熨I: I fl i施加,模型离散化前町以完成全部描述数据输入。

adina15例子

adina15例子

橡胶支座的大变形分析
E7. 涡轮叶片的动力学分析 采用 ADINA 进行涡轮的频率和振形分 析,考虑涡轮高速旋转的离心力效应。
(挪威 Kvaemer Energy a.s.)
涡轮叶片的固有模态和振形
E8. 光导纤维束加工过程仿真 采用 ADINA 对多根纤维扭转 720 度而搓结 成束过程进行仿真,分析涉及到材料大变形和多 体接触摩擦等复杂因素。 (英国 Akzo Nobel 公司)
Ford 汽车 FMVSS 216 项标准规定的准静态试验
承载力分析结果和试验结果的比较
ADINA 的仿真结果
E2. 汽车 ABS 系统流动分析
ADINA 软 件 的 流 固 耦 合 ( Fluid Structure Interaction,简称 FSI)求解功能是真正意义上的多 场耦合计算。流固耦合计算中的一个突出的难点是移 动壁面的问题。通常,较小的结构变形可以采取 ALE 单元描述实现结构节点的移动并修正流场空间。 但是, 如果结构壁面移动范围很大, 仅靠 ALE 技术不能实现。 ADINA 采用 ALE 和网格自动重划分技术 (Automatic Remeshing)顺利解决这一难题。以下是汽车刹车防 抱死机构的示意图。刹车导致钢活塞突然发生上下移 动,液压油在机构内腔流动,并推动钢珠运动,与钢 珠相连的弹簧或松或紧控制刹车阻力。钢珠表面是流 场中的移动壁面,即随着钢珠的移动,流场空间在改 变。
美国芝加哥重点医疗咨询中心(MC3)采 用 ADINA 开发人工肺产品。人工肺的材料是 毛细纤维束,MC3 选用 ADINA 的多孔介质材 料模拟人工肺,外部覆盖一层结构材料。通过 外部结构运动使气体流入、流出人工肺。分析 得到人工肺中血压分布和血液流动特征。 (美国 MC3 研究中心)

基于ADINA模拟CFG三桩复合地基承载状况有限元分析

基于ADINA模拟CFG三桩复合地基承载状况有限元分析

基于ADINA模拟CFG三桩复合地基承载状况有限元分析摘要:以CFG三桩复合地基为研究对象,采用有限元软件将桩、土、承台视为一个相互作用的整体系统进行受力分析,考虑桩土界面的摩擦接触作用,讨论了其在竖向荷载作用下CFG桩、地基土竖向与水平方向应力、应变与位移沿桩身分布情况,得出CFG三桩复合地基承载基本状况,旨为CFG桩复合地基理论基础分析及工程设计提供依据和借鉴。

关键词:复合地基;桩土相互作用;CFG三桩;数值分析0 引言CFG桩(cement fly-ash gravel pile)复合地基属于地基的范畴,是由CFG 桩,桩间土和褥垫层一起构成的[1] ,它是对碎石桩复合地基的继承与发展。

该技术是建设部“七五”计划课题,于1988年立题进行试验,1994年被列为全国重点推广项目,目前它已经在全国23个省、市推广应用,以施工速度快,工期短、质量容易控制、工程造价低等特点受到亲睐[2]。

近几年CFG桩复合地基技术的应用范围在不断的扩大,已经在交通、水利水电、市政等工程中成功应用[3,4]。

复合地基是指天然地基在地基处理过程中的部分土体得到增强或被置换,或在天然地基中设置加筋材料,加固区是土体与增强体两者组成的人工复合地基[5]。

在荷载作用下,加固区与上部结构是通过柔性材料的褥垫层来连接的,目的是调整加固区土体与增强体的应力分配,防止应力过分集中。

本文以ADINA大型有限元分析软件为操作平台,对CFG三桩承载力试验进行模拟,建立二维有限元分析模型,考虑桩土间的相互刺入,分析复合地基的受力性状,研究其受力破坏机理,拟使模拟结果对实际工程有指导意义。

1 计算模型的建立三桩模型是群桩模型的简单有效缩影,它能够反应出桩对土的约束效应,可以模拟复合地基的群桩效应,进而分析桩、地基土相互作用破坏机理。

1.1三桩模型的具体建立1.1.1几何模型基本算例的几何参数:桩径D为0.4m,桩长L为15D即6m,桩间距S 为3D即1.2m;复合地基土高度为2L即12m,计算宽度为20m;垫层宽度B为9D即3.6m,厚度H为0.3m;桩土间相互作用的摩擦系数取0.3;其余力学参数见表1[6],1.1.2边界条件与荷载模型只考虑竖向荷载作用下CFG三桩复合地基承载状况,根据其传力特性与桩土的相互约束性将其转化为轴对称问题,概念清晰,能够较好的反映CFG 桩复合地基的基本传力规律。

31 adina培训资料(版本2)materials

31 adina培训资料(版本2)materials

ADINA-橡胶/泡沫-几点说明
各种橡胶材料基本为不可压缩材料(泊松比接近0.5),用户可选择使 用u/p单元;
亚得科技-ADINA中国
材料模式
粘弹效应(Viscoelastic) 所有的橡胶/泡沫类材料都可以包含粘弹效应;即:
ADINA-橡胶/泡沫-几点说明
1. 以时间变形表示橡胶材料的模量衰减,采用 Maxwell 松弛函数或 Kelvin 蠕变函数表示模量衰减 特性; 2. 粘弹项分解为等体积(剪切)变形( isochoric deformation )和体积变形( volumetric deformation )两部分;
各向同性弹性: 弹性模量:Young's Module 泊松比:Possion's ratio 密度:Desity 热膨胀系数:Coef. Of thermal
说明: 1. 必须指定弹性模量和泊松比; 2. 当进行静力分析时,密度可以不输入;当进行动力分析时,必须指定密度; 3. 当进行线性热-结构耦合分析时(通常仅在结构模块中施加已知的温度分布),必须指定热膨胀 系数; 4. 不必输入的数据用0替代; 5. 此材料适用于小应变分析中;
ADINA-塑性材料-双线性塑性Bilinear
应变率对当前屈服应力的影响
亚得科技-ADINA中国
材料模式
多线性塑性材料(MultiLinear):
ADINA-塑性材料-多线性塑性Multilinear σ
与双线性塑性类似,只是在加载和 卸载过程中呈现多线性特征;
σy
εy
说明: 1. 通过strain-stress曲线定义,不再具有确定切 线模量的参数; 随动硬化方式反向加载 2. 应变率效应的算法同双线性模型.
说明: 1. 用于模拟高可压缩泡沫材料; 2. 由Ogden模型导出,考虑体积应变; 3. 变形能函数包含独立的剪切变形和体积变形项;

ADINA有限元分析

ADINA有限元分析

ADINA有限元分析什么是ADINA有限元分析?ADINA是一种广泛应用于工程和科学领域的有限元分析软件。

它提供了一系列强大的工具和功能,用于模拟和分析各种结构和物理现象。

ADINA通过建立复杂的数学模型,并通过有限元分析方法解决这些模型,可以对各种工程问题进行准确的数值模拟和预测。

ADINA的功能特点ADINA具有以下几个主要功能特点:强大的建模能力ADINA支持对复杂结构进行建模,包括三维实体、平面应力、平面应变、轴对称等。

它还提供了多种元素类型,可以满足不同场景下的建模需求。

用户可以通过直观的界面进行建模,也可以通过脚本进行高级建模操作。

多物理场耦合分析ADINA支持多物理场耦合分析,可以将不同物理场之间的相互影响考虑进模型中。

例如,可以同时分析结构的热力耦合、结构的流固耦合等。

这使得ADINA在多种应用领域中得到了广泛运用,包括航空航天、汽车、电子、材料科学等。

精确的求解算法ADINA采用了一系列精确的求解算法,能够高效地解决大规模的线性和非线性问题。

它支持静力学、动力学、热力学、流固耦合等不同类型的分析。

同时,ADINA还提供了多种先进的后处理功能,帮助用户对分析结果进行可视化展示和分析。

完善的材料和边界条件库ADINA内置了丰富的材料和边界条件库,用户可以方便地选择和定义不同的材料属性和边界条件。

这大大简化了分析过程,并增加了模型的准确性。

用户友好的界面和文档支持ADINA拥有直观友好的用户界面,使得用户能够轻松进行建模、求解和后处理。

同时,ADINA还提供了详细的文档和例子,帮助用户更好地使用和理解软件的各种功能和应用场景。

ADINA的应用领域ADINA在众多领域中得到了广泛的应用,包括:结构分析ADINA可以用于对各种结构的力学性能进行分析和优化。

它可以模拟复杂的载荷和边界条件,预测结构的应力、应变、位移等。

这对于工程设计和结构优化具有重要意义。

热力学分析ADINA可以模拟物体的热传导、辐射、对流等热力学现象。

膜结构的荷载分析

膜结构的荷载分析

1 引言从1971 年起,很多学者将非线性有限元技术应用于膜结构的实际设计中,可以说迄今建成的大部分膜建筑都是由根据这套理论编制的程序设计的。

该理论采用三角形单元,考虑几何非线性和皱折影响,把膜材看成各向异性的弹性材料。

所得结果基本满足工程需要。

但由于所选单元精度不高,且材料矩阵难以反映膜结构显著的徐变特征,所以还不能说该理论就很完备了。

一直到现在很多学者还在从理论上继续深入研究膜这种特殊材料的力学性能。

这些研究一般不以整个的膜建筑为研究对象,而是将一块膜张拉固定成某一简单形状,然后考虑各种复杂情况,如几何非线性与材料非线性同时存在;粘弹性时间历程对本构关系的修正:局部受热与皱折松弛的扩展;膜索之间滑移现象等。

应用薄膜力学理论和一些如有限元和有限差分的数值方法,取得了很多杰出的研究成果。

但在大型的工程设计程序中还未见采用如此复杂的计算理论,主要是因为大型工程本身设计计算量已经很大,更复杂的理论将导致计算结果难以控制。

今后的目标就是要研制精度更高又切实可行的计算程序。

本文的内力分析使用的还是有限元方法,与以前不同的是采用曲面 6 节点三角形单元和曲线索单元,应变的线性部分引入了法向位移及单元的曲率和扭率,非线性部分仍然保留法向位移的影响项。

这样无论是每个单元还是各单元合并后的平衡方程都能很容易满足,迭代次数大为减少,而变形结果也更符合真实情况,且由于单元内各点应力都不相同,据此判断皱折是否出现会更为精确。

最后求出的每个单元的曲率和扭率对于判断初始找形的正误和优劣以及裁剪下料都能提供很多非常有用的信息。

采用曲面单元,能够更好地反映膜结构的真实几何形状,因为曲面单元的边界为曲线。

与直线边界单元比较,前者大大提高了拟合曲线边界的能力、减少了几何离散所带来的误差,计算精度较高,且单元可取得相对大些.弥补了平面单元由于节点较多,带宽太大的缺陷。

由于上述优点,如果用曲面单元划分的网格和用平面单元划分的网格相同。

adina8.4求解新功能

adina8.4求解新功能

ADINA8.4求解新功能本文重点介绍ADINA8.4版本求解功能方面新增加的或者更新的主要功能(不包括前后处理的新增功能)。

1、ADINA结构模块主要新功能新增加了一个三维迭代求解器(3-D iterative):ADINA8.4版本中新增加的这个求解器适用于求解主要由高阶三维单元(10节点单元四面体单元、11节点单元四面体单元、20节点六面体单元、21节点六面体单元和27节点六面体单元)组成的大规模模型,这里大规模模型是指自由度在10万至1000万之间的模型。

当然模型中也可以包括任何其它ADINA的单元类型,比如壳单元、梁单元、刚性联接(rigid link)、等单元类型。

模型中也可以包括接触设置。

反力结果存储更灵活:在8.4版本中用户可以选择只存储某些特定节点的支反力。

子结构分析功能的增强:在8.4版中sparse求解器可以用于子结构分析,这大大增强了子结构分析功能的计算效率。

动力分析的复合时间积分法(composite method)功能增强:8.3版引入的复合时间积分法在8.4版中可以应用于线性动力分析。

非线性静力分析中新增加的TLA(Total Load Application)和TLA-S(Total Load Application with stabilization)选项:这两个新功能可以使用户很方便地施加总荷载就可以得到计算结果,而不再需要设置时间步、时间函数和一些求解参数。

使用了这两个新功能ADINA可以自动采用一定的时间步数(默认50步)进行计算,并且可以根据上一时间步的收敛情况自动确定下一时间步的步长。

此外,如果选择了TLA-S程序还会引入“矩阵稳定”功能(stabilization)。

一般情况下选用TLA即可,但是如果模型中有一开始没有任何约束的接触(有可能发生刚体位移)或者模型有可能发生局部屈曲,那就应该选用TLA-S。

如果采用了TLA-S功能,output文件中会给出ADINA施加了多大的附加力以保证模型的稳定。

adipor1结构

adipor1结构

adipor1结构卷曲环结构adipor1是一种由两个卷曲环组成的膜蛋白。

卷曲环指的是α螺旋跨膜结构,这些结构环绕着中央孔隙。

adipor1具有两个膜跨越区,即TM1和TM2,它们形成两个卷曲环,分别称为M1和M2。

M1卷曲环M1卷曲环由TM1形成,包括三个α螺旋:α1、α2和α3。

α1螺旋从细胞质侧穿过脂质双层,垂直于膜平面。

α2和α3螺旋以大约30度的倾角向细胞外侧倾斜。

它们与α1螺旋成角连接,形成一个疏水口袋。

M2卷曲环M2卷曲环由TM2形成,包括两个α螺旋:α4和α5。

α4螺旋从膜的细胞外侧穿过,与α1螺旋平行。

α5螺旋以大约40度的倾角向细胞质侧倾斜。

它与α4螺旋成角连接,形成一个疏水通道。

疏水核心两个卷曲环共同形成一个疏水核心,该核心将脂质双层中的疏水区隔离在中心孔隙之外。

疏水核心中包含一系列疏水残基,有助于稳定蛋白质的结构。

细胞质域adipor1的细胞质域位于M2卷曲环之后,由大约50个残基组成。

该区域含有几个结构和功能重要的序列,包括N端髓鞘化信号序列和C端PDZ结合基序。

细胞外域adipor1的细胞外域位于M1卷曲环之前,由大约20个残基组成。

该区域含有几个糖基化位点,有助于蛋白质的翻译后修饰和膜定位。

蛋白质-脂质相互作用adipor1与膜脂质具有广泛的相互作用。

卷曲环中的疏水残基与脂质酰基链相互作用,有助于锚定蛋白质在膜中。

此外,细胞质域含有几个脂质结合基序,可与膜脂质相互作用,调控蛋白质的活性。

功能adipor1是一种多功能膜蛋白,在调节细胞增殖、分化和凋亡中发挥关键作用。

它涉及脂质代谢和信号转导途径,并在神经系统发育和功能中发挥重要作用。

埃尔曼多夫抗撕裂强度单位-概述说明以及解释

埃尔曼多夫抗撕裂强度单位-概述说明以及解释

埃尔曼多夫抗撕裂强度单位-概述说明以及解释1.引言1.1 概述在纺织材料的研究领域中,埃尔曼多夫抗撕裂强度单位是一个重要的物理指标。

它被广泛应用于评估纺织品的耐久性和抗撕裂性能。

埃尔曼多夫抗撕裂强度单位是一种衡量材料抵抗撕裂力的单位,常用于纺织品的设计、生产和质量控制过程中。

埃尔曼多夫抗撕裂强度单位的定义基于埃尔曼多夫抗撕裂试验,该试验是一种标准化的测试方法,用于测量纺织品在受力下抵抗撕裂的能力。

这个单位可以通过测量经过破坏的材料上所产生的撕裂力和断裂强度来计算得出。

埃尔曼多夫抗撕裂强度单位的应用非常广泛。

首先,它可以作为纺织品的质量指标之一,用于评估不同材料和产品的抗撕裂性能。

这对于纺织品生产商来说至关重要,因为它们需要确保其产品能够在使用过程中经受住各种撕裂力的挑战。

其次,埃尔曼多夫抗撕裂强度单位还可以用于优化纺织品的设计和制造过程,以提高产品的耐久性和使用寿命。

虽然埃尔曼多夫抗撕裂强度单位在纺织品行业中具有重要的意义,但目前仍存在一些挑战和改进的空间。

首先,当前的测试方法和设备可能存在一定的误差和局限性,因此需要进行标准化和精确化。

其次,随着新型纺织材料的不断涌现,对于不同材料的抗撕裂性能评估方法也需要不断完善和优化。

因此,对埃尔曼多夫抗撕裂强度单位的研究和改进仍然具有重要的研究价值和意义。

综上所述,埃尔曼多夫抗撕裂强度单位在纺织品领域是一个重要的物理指标,它可以用于评估纺织品的抗撕裂性能和耐久性。

随着技术的不断进步和材料科学的发展,我们对于埃尔曼多夫抗撕裂强度单位的认识和应用也将不断提升,从而为纺织品行业的发展和创新提供更强有力的支持。

1.2 文章结构文章结构部分的内容应该简要介绍本文的结构和各个部分的内容安排。

具体可以按照以下方式写作:在文章结构部分,我们将介绍本文的组织框架和各个章节的内容安排。

本文总共分为引言、正文和结论三个主要部分。

在引言部分,我们将对文章的主题进行概述,介绍埃尔曼多夫抗撕裂强度单位的背景和重要性。

薄膜结构褶皱分析的有限元法(1)

薄膜结构褶皱分析的有限元法(1)

⎥ ⎥
⎢⎣ ∂X1 ∂X 2 ∂X3 ⎥⎦
∂x3 ∂x3 ∂x3 ∂X1 ∂X 2 ∂X3
由该点的 Cauchy 应力分量可计算出其主应力:
64
工程力学
( ) σ1
=
σx
+σy 2
+
1 2
σx −σy
2

2 xy
(10)
( ) σ2
=
σx
+σy 2

1 2
σx −σy
2

2 xy
(11)
同样,应将 Green 应变用下式转换为 Almansi
Abstract: The wrinkling analysis is critical for correctly loading analysis of membrane structures. The Principal Stress-Principal Strain Criterion which is the appropriate one for predicting the states of structural membrane: taut, wrinkled or slack, and the Modified Constitutive Relationship Method for the wrinkling analysis of membrane structures are presented. The finite element formulas are given, and the finite element program is developed on the basis of the Cable-Membrane Structure Analysis Program CAFA. The program is validated by the comparison between the numerical result and analytical solution of a stretched rectangular membrane subjected to planar bending. Results of other three example are also shown. Key words: membrane structures; wrinkling; principal stress; principal strain; constitutive matrix

adina土的模型(双语)汇总

adina土的模型(双语)汇总

3.9 Geotechnical material models 地质材料模型3.9.1 Curve description material model 曲线描述的材料模型• The curve description model can be employed with the 2-D solid (plane strain and axisymmetric) and 3-D solid elements.曲线描述的材料模型可以用于二维实体(平面应变及轴对称的)和三维实体单元 • The curve description model can be used with the small displacement and largedisplacement formulations. In all cases, small strains are assumed. When used with the small displacement formulation, a materially-nonlinear-only formulation is employed, and when used with the large displacement formulation, a TL formulation is employed. 曲线描述的材料模型可以用于大变形和小变形分析。

在任何情况下都假设为小应变。

当用于小应变分析时,使用材料非线性分析;当使用大应变分析时使用的是TL 分析。

•The curve description model is a simple incremental stress strain law used to represent the response of geological materials. The model describes the instantaneous bulk and shear moduli as piecewise linear functions of the current volume strain, as shown in Fig.3.9-1. An explicit yield condition is not used and whether the material is loading or unloading is determined by the history of the volume strain only.曲线 描述模型是单值的应力应变规律,通常用来表示地质材料。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

ADINA膜结构分析概略
西南交通大学土木学院余志祥
膜结构分析主要包括三个流程:找形分析,荷载分析和裁剪分析。

找形阶段也有个别学者将其细分为找形与找态。

国外专业的膜结构设计软件价格昂贵,利用常见的通用分析平台进行膜结构设计是一种可行且可替代的办法,但目前裁剪分析还得依靠自编程序或者专业的裁剪软件实现。

02年的时候,我利用ANSYS摸索了一套膜结构找形、荷载分析的方法,并发布在专业论坛,实践证明其具有较高通用性,且结果较准确,并且还应用在了个别实际工程中。

膜结构主要分为张拉膜、骨架膜以及充气膜三大类,就找形方法而言,三者基本相似,但在分析方法上,充气膜存在明显差别。

无论张拉膜抑或骨架膜,通过找形分析之后获得的结构物理模型基本上算是确定模型,但充气膜在获得初始形态之后仍然不具有确定性,因为这个初始态和必须和相应的气压对应,且在充气膜受荷过程中互动变化,不如张拉膜或者骨架膜,可以在膜材内部导入相应的应变场保持其初始形态和初应力场的对应,保持其形态、应力在受荷阶段实现自动呼应。

充气膜要模拟其膜面内压,必须引入第三方介质,即空气场并保证荷载、结构、内压场互动呼应。

基于ADINA卓越的非线性分析能力,进行膜结构分析主要有几个关键点,首先说张拉膜结构和骨架膜。

1、根据建筑设计确定其初始平面形状。

这个形状称为零状态形状,可以为平面,也可以为一个实
际模型较为接近的三维曲面形态。

2、膜单元采用adina的2D Solid,并设置相应的单元选项为3D membrane。

索单元可以直接用truss
单元等代,两种材料均可直接采用线弹性材料。

3、膜面网格采用三节点三角形或者四节点四边形。

单元列式为线形完全积分格式。

根据非线性计
算的收敛难易程度,可以关闭非协调元模式。

4、将索和膜材弹性模量降低1000倍,设置支座提升量、增量分析参数,为获得结构找形初始形态
完备分析参数。

小弹性模量方法的本质在于让材料自由“伸长”,但内应力却几乎可以不变。

5、虽然adina能够直接提供输入膜材和桁架单元的初始应变,但实际操作中,除桁架单元可以通过
初应变提供预应力外,膜面预应力一般不采用导入初始应变场的方式,那样在完成第一次找形之后,新的应力场无法和初始形态形成平衡,导致存在一系列问题。

但3D membrane单元必须依靠一个很小的初始应变场来支撑膜单元的非线性分析(程序单元属性设置使然),因此,可以预定义一个很小的应变场,并赋予相应的膜单元,这个应变场产生的应力应该小到相对于工程预应力可以忽略。

膜面的预应力最好通过降温方法施加,方法很简单,给膜材设置一个虚拟的热膨胀系数,比如1,但需要保证加载温度、膨胀系数和膜面预应力的对应关系,由于不是物理意义上的热分析,因此,温度、热膨胀系数都可以虚拟,但由此产生的膜面预应力却是必须符合实际的。

具体计算公式很简单,可以参考任何一本弹性力学教材。

6、完成找形分析之后,可以在后处理获取相应的节点position,并导出为txt文件并在excel中完成
编辑复制。

7、在前处理器中将零状态模型打开之后另存一份,并在其中进行编辑:首先将excel中的节点新位
形数据黏贴到node define菜单的表格中,完成坐标更新;并将膜材和索材弹性模量还原到实际状态。

这个过程需要注意的是,由于材料物理属性发生变化,控制产生索预应力或者膜预应力的应变设置、温度设置都要相应变化,目的是保持找形后的模型中的预应力保持不变,比如膜材的弹性模量还原时增加1000倍,则热膨胀系数降低1000倍,或者该系数不变,将温度降低1000倍,索单元的属性参数亦然。

调整完之后计算分析,可以获得真实参数下的结构新位形。

8、重复第7步分析,一般往复迭代3-5次,直到结构不平衡位移降低到一个很小的数量,这个不平
衡数量是一个经验判断值,一般相对于结构尺度而言,并无确定统一标准。

比如200米跨度的结构,其不平衡位移可能达到3-5cm,20米跨度的结构,其不平衡位移则可能为3-5m m。

9、经过一系列重复迭代计算,判断结构基本平衡后,可以在此模型基础上加载进行荷载分析。

上述流程几乎为采用有限元方法进行张拉膜、骨架膜结构找形、荷载分析的通用流程,充气膜结构则有其特殊之处。

下面在单独撰述。

充气膜结构找形也常用小弹性模量法,所不同的是,充气膜结构一般不用支座提升方法,因为充气膜结构的形态需内部气压来提供。

因此,其初始找形阶段,往往只需要在零状态膜面上施加一个合适的均布压力,且该压力需保证在膜面变形过程中始终沿着变形面的法线方向,这样一个简单的过程便可以获得充气膜的初始形态。

除了这个方法,也可以将零状态设置为有一定内部空间的盒状物(内部空隙很小即可,保证能盛装一定空气),然后通过向空间内部的空间施加气压(增加空气质量)来实现其找形,这种方法需要使用流固耦合的分析方法,和汽车安全气囊的分析类似。

充气膜初始找形的判别依据是建筑设计的控制点位形,充气压力的数值大小可以根据巴德纳斯公式简单算出。

值得指出的是,充气膜找形过程中,同样需要通过降温法和小弹性模量法结合,从而获取膜面初始形态对应的预应力场,实现所谓“找态”工作。

充气膜找形分析之后,需要将对应节点的应力场文件导出以备后续分析使用。

初始找形结束之后仍然需要进行与张拉膜找形类似的步骤:即将材料属性还原为真实参数,施加预应力,重复迭代多次,并且实现在真实参数、预应力、内部空气压力作用下的平衡。

判断依据亦然根据不平衡位移,该过程类似前述7~8步。

如此往复,最终可以确定结构最终形态。

荷载分析阶段,可以采用两种方法,其一为荷载平衡法(参考林同炎先生的提法),将内部气压作为等效均布荷载施加在气囊内部表面法向,结构受荷响应为内压、膜面预应力、外荷载共同作用下的综合响应;第二种方法为采用流固耦合的方式,即根据找形后的位形精确拟合出膜面形态,并建立内部空气几何,两者划分网格形成耦合场数值模型,并通过修改内部空气质量施加内压,求解内压、外荷载和预应力作用下的结构响应。

基于上述方法,提供个别案例分析结果供参考。

图1 纯膜受荷起皱分析图2 张拉膜找形结果。

相关文档
最新文档
