电磁炉不检锅故障检修
电磁炉不检锅维修技巧与故障排除检修方法
电磁炉不检锅维修，对外行人来说难于上青天，然而对于内行人来说，轻轻松松解决，两者存在天差别的距离，这是什么原因导致的呢？主要是外行人不懂不检锅有哪些故障，维修方式，找不到电磁炉不检锅维修问题，不知从何判断而盲目的检修，可能让电磁炉越来越难修，给自己徒增烦恼，小编接下来和大家分享一下！一、电磁炉不检锅三大故障：1.电磁炉不检锅第一大故障：开机后不加热，只听有节律的检锅声，温度传感器不正常。
2.电磁炉不检锅第二大故障 ：300V滤波电容不良造成主电压过低而使同步电路检测到的电压不正常。
3.电磁炉不检锅第三大故障：同步电路的大功率电阻变质或开路导致检测电路不正常。
二、电磁炉不检锅维修技巧：第一种诀窍：电流方式检锅到门控管门极的检锅脉冲幅度先用示波器观察脉冲波形，一般每隔1～5s会看到连续几个窄脉冲，幅度为0.5—2.5V ，这随机型会有变化，若脉冲丢失或者幅度过小，那沿着驱动电路、振荡电路、PWM 脉宽调控电路和微处理器检锅脉冲输出引脚逐一检测（脉冲持续时间较短），普通万用表不易测量，因为指针波动或者数字浮动，不能确认脉冲幅度是否正常。
第二种诀窍： 主谐振电容容量是否正常一般采用MPK电容，并且容量必须和设计容量一致，这才谐振频率符合要求，不能用用其他类型的电容进行代换；而业余维修员维修时，因为没有仪器，无法电容性能进行精确判断，大都通过代换法进行检修（常用的主谐振容量有0.27μF、0.30μF、0.33μF ）。
第三种诀窍：微处理器时钟振荡电路必须是正常微处理器所有指令的执行都是建立在基准时钟的基础上，若时钟振荡电路产生误差波动，虽不影响其他电路的工作，但对脉冲还是有影响的，很可能影响到高压脉冲计数电路的准确性，引起计数数据错误，导致不检锅现象。
第四种诀窍：高压降压限流电阻阻值必须正常因高压降压限流，电阻阻值变大或损坏造成不检锅、屡烧门控管，这是常见现象，维修时一定要注意，如果是这个问题，进行相对应的维修。
电磁炉七大常见故障及维修方法
电磁炉七大常见故障及维修方法故障一：电磁炉不加热维修方法：电磁炉在使用时如果出现指示灯亮而电磁炉报警不加热或者是断续加热的情况，对于已经长时间使用过的电磁炉来讲，会出现这样的情况一般是它的微动开关出现了故障。
电磁炉微动开关被损坏之后，就会导致电磁炉CPU在进行工作时判断错误，最终造成指示灯亮而电磁炉报警不加热的情况。
对电磁炉维修时主要是更换它的微动开关。
当然电磁炉不加热的原因有许多？故障二：电磁炉在使用过程中无法调节功率维修方法：在电磁炉的维修方法中，遇到这样的情况可能是因为电磁炉它的加热/定温电阻短路导致电磁炉操作面板功率调节的这一个按钮无法使用，这时在对电磁炉进行修理的时候就需要将其损坏的元件进行更换。
主控IC出现损坏同样会导致电磁炉在使用过程中无法进行功率调节，一般使用年限比较长的电磁炉最容易出现这样的问题，电磁炉长时间处在高温的环境下，就会增加IC损坏的概率，在维修电磁炉是我们就需要对电磁炉的IC进行更换。
故障三：电磁炉不开机（按电源键指示灯不亮）（1）按键不良，检查并更换按键板（2）电源线配线松脱，重新连接电源（3）电源线不通电，重新连接电源或者更换电源线（4）保险丝熔断，更换保险丝（5）功率晶体IGBT坏，更换晶体IGBT（6）共振电容C103坏，更换电容C103（7）阴尼二极体，检查并更换阴尼二极体（8）变压器坏，没18V输出，检查并更换变压器（9）基板组件坏，更换基板组件故障四：电磁炉整机无反应维修方法：电磁炉出现整机无反应同时也没有出现爆机的情况，在拆开电磁炉的同时也没有发现保险丝被烧，那么可以初步断定的是电磁炉电源芯片被损坏。
电源芯片产生出的18V电压经过了7805之后会变成+5V电压供CPU进行工作，这时如果提供不出相应的电压，那么电磁炉CPU也就不能正常的进行工作了，这时我们在对电磁炉检修是就主要对其芯片进行检测。
故障五：电磁炉开机烧保险维修方法：在进行电磁炉的维修时，遇到电磁炉开机烧保险这样的情况，先将电磁炉线盘上的接脚线断开，重新换保险，之后测量它两端的电压，桥式整流直流输出电压为220V-300V，当没有出现电压或者是小于这一电压，那么即便是重新更换了保鲜也会继续被烧。
电磁炉不检锅不发热的原理及维修
电磁炉不检锅不发热的原理及维修Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】电磁炉不检锅,不发热的原理及维修分析: 根椐报警信息,此为CPU判定为加热锅具过小(直经小于8cm)或无锅放入或锅具材质不符而不加热,并作出相应报知。
根据电路原理,电磁炉启动时, CPU先从第13脚输出试探PWM信号电压,该信号经过PWM脉宽调控电路转换为控制振荡脉宽输出的电压加至G点,振荡电路输出的试探信号电压再加至IGBT 推动电路,通过该电路将试探信号电压转换为足己另IGBT工作的试探信号电压,另主回路产生试探工作电流,当主回路有试探工作电流流过互感器CT初级时,CT次级随即产生反影试探工作电流大小的电压,该电压通过整流滤波后送至CPU第6脚,CPU通过监测该电压,再与VAC电压、VCE电压比较,判别是否己放入适合的锅具。
从上述过程来看,要产生足够的反馈信号电压另CPU判定己放入适合的锅具而进入正常加热状态,关键条件有三个 : 一是加入Q1 G极的试探信号必须足够,通过测试Q1 G极的试探电压可判断试探信号是否足够(正常为间隔出现1~,而影响该信号电压的电路有PWM脉宽调控电路、振荡电路、IGBT推动电路。
二是互感器CT须流过足够的试探工作电流,一般可通测试Q1是否正常可简单判定主回路是否正常,在主回路正常及加至Q1 G极的试探信号正常前提下,影响流过互感器CT试探工作电流的因素有工作电压和锅具。
三是到达CPU第6脚的电压必须足够,影响该电压的因素是流过互感器CT的试探工作电流及电流检测电路。
以下是有关这种故障的案例：(1) 测+22V电压高于24V,按主板测试不合格对策>>第(3)项方法检查,结果发现Q4击穿。
结论: 由于Q4击穿,造成+22V电压升高,另IC2D正输入端V9电压升高,导至加到IC2D负输入端的试探电压无法另IC2D比较器翻转,结果Q1 G 极无试探信号电压,CPU也就检测不到反馈电压而不发出正常加热指令。

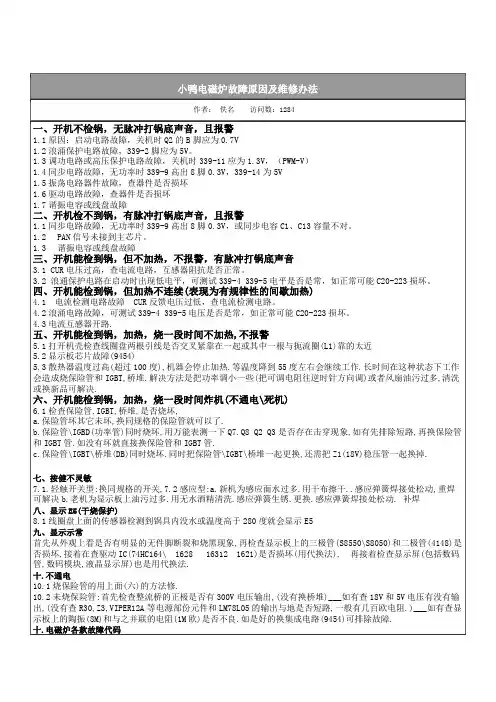

小鸭电磁炉故障原因及维修办法
8.1线圈盘上面的传感器检测到锅具内没水或温度高于280度就会显示E5
九、显示示常
首先从外观上看是否有明显的无件脚断裂和烧黑现象,再检查显示板上的三极管(S8550\S8050)和二极管(4148)是否损坏,接着在查驱动IC(74HC164\ 1628 16312 1621)是否损坏(用代换法),再接着检查显示屏(包括数码管,数码模块,液晶显示屏)也是用代换法.
十.不通电
10.1烧保险管的用上面(六)的方法修.
10.2未烧保险管:首先检查整流桥的正极是否有300V电压输出,(没有换桥堆)___如有查18V和5V电压有没有输出,(没有查R30,Z3,VIPER12A等电源部份元件和LM78L05的输出与地是否短路,一般有几百欧电阻.)___如有查显示板上的陶振(8M)和与之并联的电阻(1M欧)是否不良.如是好的换集成电路(9454)可排除故障.
6
IGBT传感器超温
整机不工作（设定值为105度，温升30度）
7
高压保护
设定为265V，加、减5V，蜂鸣器叫20声
8
低压保护
设定值为145V，加、减5V，蜂鸣器叫20 声
9
检不到锅
所有指示灯闪，蜂鸣器叫20声
C20A11 \A19 \K18 \K19 \K21 \K21 \K26 \K27 \K28 \K29 \K39 \K60 \K69
3.1 CUR电压过高，查电流电路，互感器阻抗是否正常。
3.2浪通保护电路在启动时出现低电平，可测试339-4 339-5电平是否是常，如正常可能C20-223损坏。
四、开机能检到锅，但加热不连续(表现为有规律性的间歇加热)
4.1电流检测电路故障CUR反馈电压过低，查电流检测电路。
常见的电磁炉故障维修方法
常见的电磁炉故障维修方法1.电磁炉无电流输入或电源不稳定。
如果电磁炉没有电流输入或电源不稳定，首先检查电源线是否插好，电源插座是否有电。
可以尝试更换一个电源插座或使用其他电器插头测试。
如果电磁炉的电源线和插座都正常，那可能是电磁炉的电路发生故障，需要找专业的维修人员进行检修。
2.电磁炉不能启动或显示屏无法正常显示。
如果电磁炉不能启动或显示屏显示异常，首先检查电磁炉的插座是否插好，电源线是否连接正常。
可以尝试用其他电器插头测试电源插座是否正常。
如果插座和电源线都没有问题，可以尝试重启电磁炉。
具体方法是先关闭电源开关，然后等待几分钟再重新打开电源开关，看能否恢复正常启动和显示。
如果还是无法启动，可能是电磁炉的控制电路故障，需要找专业的维修人员进行检修。
3.电磁炉加热不均匀或加热不足。
如果电磁炉加热不均匀或加热不足，首先检查放置的锅具是否规整，底部是否平整。
如果锅具不规整或底部不平整，会导致与电磁炉的接触不良，影响传热效果。
可以尝试更换平整的锅具，加热均匀性可能得到改善。
如果锅具规整且底部平整，可能是电磁炉自身的故障。
可以尝试重启电磁炉，或者尝试调整不同的加热功率和时间，看是否能改善加热不均匀的问题。
如果重启和调整都没有效果，可能是电磁炉的加热元件故障，需要找专业的维修人员进行检修。
4.电磁炉出现异常噪音。
如果电磁炉使用过程中出现异常噪音，首先检查是否有外来物体进入电磁炉内部，可能会导致风扇或加热元件发生异常共振。
可以先关闭电源开关，然后检查电磁炉内部是否有异物，如有即清理干净。
如果没有发现异物，可能是电磁炉内部的风扇或电机损坏，需要找专业的维修人员进行检修。
5.电磁炉出现漏电等安全问题。
如果电磁炉使用过程中出现漏电等安全问题，首先关闭电源开关，并立即断开电源插头，确保安全。
接下来需要找专业的维修人员进行检修，不要自行操作修理，以免发生危险。
总的来说，如果电磁炉出现故障，首先应检查电源和插座是否正常，尝试重启电磁炉；如果故障无法解决，需要找专业的维修人员进行检修。
苏泊尔电磁炉疑难故障
苏泊尔电磁炉疑难故障1--苏泊尔C19S04-A-TD0501T ，开机后显E4：主板R256电阻470K开路。
2--苏泊尔C21A01-TD0525T 开机后无反应，查D902整流管击穿。
3--苏泊尔C21S02用30秒后显示E2，测功率管温度传感器断路，更换后正常。
4--苏泊尔19S01-A显示E1. 查R28变质。
由原820K变为960K。
更换后正常.5--苏泊尔C19A01-B-TD0526T,开机后指示灯全亮一闪一闪的不能工作，查R8电阻240K断路。
6--苏泊尔C21A01电磁炉开机后没有反应，查15V电压没有，查电源侧板2M启动电阻开路。
7--苏泊尔C21S02-A(黑C）-TD0501CT，开机后显E1，查电阻R28阻值增大到1000K，实际上是820K，换后OK。
8-苏泊尔C19S07-A-SDBS01-190,开机后灯亮不检锅有检锅声，查R51电阻470K增大为520K，换后OK。
9-苏泊尔C16BS的电磁炉开机指示灯亮报警，不加热--R473和R551，阻值是32K和220K。
32K换成24K。
220K换成75K10-苏泊尔C21S12-A出现间歇性加热，将4UF电容加到8UF 后OK。
或者把R55同步电阻180K输出脚割断直接用线引至J19输入端把J19飞线拆除可解决.11-苏泊尔C21A01-B-DL02-A0这款主板E0是10K的电阻坏。
12-苏泊尔c19s05－a出现E2，在热敏电阻上并一个200-300K左右的电阻。
电磁炉不检锅的维修方法修不检锅的电磁炉，对熟手来说是轻而易举的事，但新手往往会觉得较难查，而很容易误判为MCU损坏。
针对这一情况，我把平时积累得的一点经验说给大家听听，同时也是为了能与大家多多交流，相互提高自己的技术水平。
对不检锅的电磁炉，我把常见的故障归为以下三类：1、300V 滤波电容不良造成主电压过低而使同步电路检测到的电压不正常。
2、同步电路的大功率电阻变质或开路导致检测电路不正常。
电磁炉不检锅的维修和原理
电磁炉不检锅的维修和原理有关电磁炉不检锅的维修和原理指示灯亮.报警不加热，或断续加热。
对使用2年以上的电磁炉来说，最容易损坏的元件就是微动开关，它的损坏会使CPU误判.造成指示灯亮报警不加热或断续加热。
以下是小编帮大家整理的电磁炉不检锅的维修和原理，欢迎大家分享。
当电磁炉出现“报警不加热”故障时，故障范围为：电源高压供电电路、同步振荡电路、驱动放大电路、LC共振电容器等其中有一元器件损坏时，均可导致电磁炉出现“报警不加热”故障。
检修步骤：一、电源供电电路检修：测滤波电容器C2对地+305V电压为正常，当电压偏低、或0电压时，则滤波电容器C2（5μF/275V）失效、当测IGBT集电极C对地0电压时，则L1电感线圈脱落、开路或虚焊，导致IGBT集电极无电压并出现报“警不加热”故障、或导致IGBT击穿受损。
将损坏元件更换、重焊后、整机恢复正常。
二、同步检测电路检修：1、上电后待机时，测比较器（ICIA）第4脚反相输入端对地+4V 电压为正常、第5脚同相输入端对地+4.1V电压为正常、第2脚输出端对地+5V电压为正常。
将加热线盘拆下，测比较器（ICIA）第2脚输出端对地+0.2V电压为正常，当0电压时。
测（ICIA）第5脚同相输入端对地0电压。
导致比较器（ICIA）迅速翻转截止，第2脚输出端由高电平变为低电平。
若为高电平则，比较器（ICIA）损坏，将损坏的（ICIA）更换后整机恢复正常。
2、将加热线盘拆下，测比较器（ICIA）第2脚输出端对地为低电平，但故障未排除时应再检查比较器外围元件电阻R23、R3、阻值是否变值、或开路、电容器C9、C10是否漏电、或失效。
另外维修时应注意：电阻R24（240KΩ/2W）、R27（240KΩ/2W）变值或开路。
①当电阻变值为260K左右、稳压二极管Z3电容器C19漏电时均出现“报警不加热”故障。
②当电阻R24、R27变值为无穷大时、稳压二极管Z3，电容器C9击穿时均导致出现“不报警不加热”故障。
电磁炉常见故障以及维修方法
电磁炉常见故障以及维修方法电磁炉作为一种高科技厨房电器，受到了越来越多家庭的青睐。
然而，随着使用时间的增长，电磁炉也会出现一些常见的故障，例如无法启动、加热不均匀、出现报警等问题。
本文将就电磁炉常见故障以及相应的维修方法进行介绍，希望能够帮助大家更好地使用和维护电磁炉。
首先，我们来看一下电磁炉无法启动的故障。
当电磁炉无法启动时，首先要检查电源插座是否接触良好，插头是否插紧，以及电源线是否损坏。
如果以上都没有问题，可以尝试将电磁炉插到其他插座上，如果还是无法启动，可能是电磁炉内部的故障，建议及时联系售后维修。
其次，电磁炉加热不均匀也是常见的故障。
这种情况通常是由于电磁炉加热线圈或者电路板出现故障所致。
在这种情况下，建议不要私自拆卸电磁炉，而是及时联系专业维修人员进行检修和维护。
另外，有些用户在使用电磁炉时可能会遇到报警的情况。
这通常是由于电磁炉内部温度过高或者电路出现故障所引起的。
当出现报警时，建议立即停止使用电磁炉，并断开电源，等待一段时间后再重新启动。
如果报警仍然存在，建议及时联系厂家或者售后维修人员进行处理。
除了以上介绍的常见故障外，电磁炉在使用过程中还可能出现其他故障，例如触摸屏失灵、漏电等问题。
对于这些故障，建议用户在遇到问题时不要擅自进行拆卸和维修，而是及时联系专业的维修人员进行处理，以免造成更大的损失。
总的来说，电磁炉作为一种高科技厨房电器，虽然方便快捷，但在使用过程中也可能出现一些故障。
因此，用户在使用电磁炉时应该注意定期清洁和维护，及时处理出现的故障，以确保电磁炉的正常使用和安全性。
希望本文介绍的电磁炉常见故障以及维修方法能够帮助到大家，让大家能够更好地使用和维护电磁炉。
电磁炉常见故障以及维修方法
电磁炉常见故障以及维修方法电磁炉是现代厨房中常见的一种烹饪工具，它具有快速、节能、安全等优点，因此受到了很多家庭的青睐。
然而，随着使用时间的增长，电磁炉也会出现一些常见的故障，给我们的生活带来一定的困扰。
本文将针对电磁炉常见的故障进行分析，并提供相应的维修方法，希望能够帮助大家更好地解决这些问题。
一、电磁炉不工作。
1. 电源故障，首先检查电源插座是否正常，是否插好插头，是否有漏电等情况。
如果电源无问题，可以尝试使用其他电器插座进行测试。
2. 开关故障，检查电磁炉的开关是否正常，有无损坏或松动的情况。
可以尝试拆卸开关进行清洁，或者更换新的开关。
3. 控制板故障，如果以上两种情况都没有问题，那么可能是电磁炉的控制板出现故障。
这时需要联系专业维修人员进行维修或更换控制板。
二、电磁炉加热不均匀。
1. 锅具不适配，电磁炉加热不均匀的原因之一可能是使用的锅具不适配。
在使用电磁炉时，应选择平底、磁性好的锅具，这样可以更好地传导热量，使食物受热均匀。
2. 电磁炉线圈故障，检查电磁炉线圈是否有损坏或者老化的情况，如果发现问题，需要及时更换线圈。
3. 清洁问题，电磁炉线圈表面积聚了太多的油污或者灰尘，会影响加热效果。
定期清洁电磁炉线圈可以有效解决加热不均匀的问题。
三、电磁炉出现报警提示。
1. 过载保护，电磁炉在使用过程中，如果负荷过大，会出现过载保护，此时需要减少负荷，等待一段时间后再次使用。
2. 温度过高，有些电磁炉在温度过高时会自动报警，此时需要关闭电磁炉，等待其冷却后再次使用。
3. 其他故障，如果出现其他报警提示，可以查阅电磁炉的使用说明书，或者联系售后客服进行咨询。
四、电磁炉无法启动加热。
1. 电源线故障，检查电磁炉的电源线是否接触良好，有无损坏或老化的情况。
如果发现问题，需要更换新的电源线。
2. 电磁炉内部故障，如果以上情况都没有问题，可能是电磁炉内部出现了故障，这时需要联系专业维修人员进行维修。
以上就是电磁炉常见故障以及相应的维修方法，希望能够帮助大家更好地解决电磁炉使用过程中出现的问题。
电磁炉检测不到铁锅
电磁炉检测不到铁锅一、必须用专用锅具。
二、电压必须在175伏到250伏之间。
三、按电源开关键后还要按具体功能键。
四、锅具超温。
五、排风口堵塞，散热不良。
六、机内大功率电阻开路（2瓦，6个左右，极容易开路）。
七、按键受潮严重，电吹风伺候。
其它较难修。
故障现象：有两台同样的，售后送修MC-EY108电磁炉，上电开机后，能检锅加热，但均几秒钟后就自动关机。
故障分析：当电磁炉上电开机后，能“检锅”加热，但几秒钟后出现自动关机。
能造成电磁炉自动关机主要因素有；交流电网电压上升与下降低时、锅具检温电路热敏电阻、IGBT检温电路热敏电阻、及CPU第9脚（TMAIN）电压取样电阻R18（330KΩ/2W）、开路受损时，均导致电磁炉出现以上故障现象。
故障维修1、测整压、第2、3脚对地+0.25V电压均正常。
测CN1（IGBT）检温插口第1脚对地+5V电压、第2脚对地0电压（正常为+0.3V）。
经检查后发现CN1插口IGBT检温电路中的热敏电阻开路受损，更换热敏电阻后整机恢复正常。
故障维修2、测整机低压供电电路+18V、+5V均正常，测CN3锅具温度检测插口第1脚对地+5V电压、第2、3脚对地+0.25V电压均正常。
测CN1（IGBT）检温插口第1脚对地+5V电压、第2脚对地+0.3V电压，均正常。
测控制电路板上CPU第10脚对地0电压（正常为+0.3V），用500型三用表电阻100Ω档，经检查后发现控制电路板上C3（104）电容器击穿受损，更换C3电容器后整机恢复正常。
维修 1）、因IGBT 检温热敏电阻开路，故CPU第10脚检测不到+0.3V电压后，CPU指令保护关机。
维修 2）、日常在维修美的电磁炉IGBT检温电路，其中包括控制电路板在内。
维修时应加以注意检查C3、C4、C5贴片电容器漏电、击穿、受损后，而引发各种代码故障，有时还造成电磁炉，开不了机等故障。
这种故障多属出现在美的电磁炉：MC-EY108、中的C3；MC-SY188、中的C3；MC-SF205D、中的C3；MC-SP203H、中的C4；MC-PSY19A《SY191C》中的C4；MC-SF183H、中的C5；MC-SF207、中的C6等贴片电容器。
电磁炉常见故障及维修方法
电磁炉常见故障及维修方法
1.电源线断路
（1）维修方法：
A、检查电源接触是否接触良好，比如拔插电源是不是松动了，或者线路里是否有接头过热。
B、如果是线路接电磁炉的熔断器坏了，可以更换新的熔断器或者重新插接电源线。
C、如果有脱筋的电源线，需要更换新的电源线。
2.煤气泄漏
（1）维修方法：
A、检查电磁炉的煤气管是否松动，如果松动就拧紧；
B、检查管子是否应有裂痕或破洞，应及时更换新管；
C、如果煤气管经常松动，建议用耐热胶绑紧。
3.调节故障
（1）维修方法：
A、检查控制面板上面的指示器，某个开关有没有断掉；
B、检查电磁炉内部的温度控制器是否正常，如果无法调节，可以考虑更换新的温度控制器。
4.温度漂移
（1）维修方法：
A、先检查电磁炉的温度控制器是否正常，如果不正常应先排除故障；
B、再检查外壳的温度，如果电磁炉的外壳太热，可以考虑安装散热器或者更换一个更大功率的热源；
C、另外，温度漂移也可能是湿到了电路板或其他电子元件，可以将它们移到一个阴凉而干燥的地方。
电磁炉常见故障检修
电磁炉常见故障检修归总第一、加电无反应一、加电无反应的故障原因分析对于该故障现象，首先要确认所使用的电源插座内是否有正常的交流输入电压，然后打开电磁炉外壳，检查熔断器是否熔断并确定出现故障的大致部位。
加电无反应分以下两种情况。
<!--[if !supportLists]-->1、熔断器损坏在电磁炉设计中熔断器的容量一般为15A左右，自行熔断的现象很少出现，几乎都是负载电路元件损坏引起其过流烧坏。
在检测中若发现熔断器烧断，首先要检查交流输入回路、主回路的大功率元件是否击穿短路，如压敏电阻、消干扰滤波电容、整流桥、功率管等元件。
若功率管正常，整流桥、压敏电阻和消干扰电容中其一损坏，可将损坏元件更换，即可排除故障。
若发现功率管击穿短路，还需要对低压电源电路、同步电路、振荡、驱动电路、电流检测电路、功率管过压保护电路和谐振电容、330V滤波电容等部位进行检查。
<!--[if !supportLists]-->2、熔断器良好熔断器良好表明电路无过流现象，先检查电源线是否良好、电源进线插件引脚是否和电路板开焊，或低压电源电路中是否有元件引脚开焊。
若正常，加电测量5V输出电压是否正常。
若不正常，表明低压电源电路或5V负载电路元件异常。
若5V正常，检查CPU外部电路元件或CPU。
二、加电无反应故障检修流程①熔断器损坏时应测量整流桥交流输入端的阻值，若为0或很小，应检查压敏电阻、消干扰电容、低压电源中的降压变压器、整流桥等元件。
若阻值正常，应测量功率管集电极对地阻值，若不正常，应检查整流桥、330V滤波电容、功率管等元件。
②若功率管击穿短路，先检查驱动电路元件是否正常。
驱动电路采用集成电路TA8316是，测量1脚、7脚对地电阻，若为0或较小，则表明该集成电路损坏。
③若驱动电路元件正常，应测量同步检测电阻、振荡电路中的充电电阻、功率管过压保护电路元件、浪涌保护电路元件、电流检测电路元件等。
④取下加热线盘，加电测量低压电路中的18V、5V电压是否偏低。
电磁炉维修经验
（三）、检锅电路故障
检步骤：
①当出现检不到锅时，首先我们测量主IC的19脚是否有5V的电压，如果电压为0V，就表示主IC已经损坏，更换后故障可排除。如果电压正常，请测量U2—LM339的2脚是否有0.8V的电压，如果没有，请按第2步的方法检查。如果有，请检查Q202，R42，是否正常。把损坏的元器件更换，故障可排除。如果以上的元器件没有损坏，我们就要判断是主IC的问题，还是U2—LM339的问题了。用一条导线把U2的4脚与5V电源接通，如果测量到的电压为低电平，就表示主IC已坏，如果测量到的电压还是为高电平，就表示U2- LM339已经损坏，把以上有损坏的元器件更换，上电试机正常，故障排除。
②（注意：这一步中一定要把线圈盘拆下来，否则会引起烧IGBT）。如果U1的5，7脚的电压正常,断电把U1的6脚与5V电源接通，用万用表测量U1的1脚和2脚的电压是否为低电平，如果这两个脚有任何一个为高电平，就表示U1已损坏，换上新的LM339，故障可排除。
③如果这两个脚的输出电压都正常，而故障没有排除，我们就要对Q1、Q2、R234、R235、R237、R238、R7、R8，Z1，D212，进行检查，把存在问题的元器件柝下来，换上同型号的元器件，上电试机正常，故障即可排除。
六、烧不开水
故障分析：
造成此故障的主要原因有电流检则电路，锅具温度检测电路出问题或使用的锅具不对。下面介绍其维修方法。
（一）、电流检测电路故障
检查步骤：
①上电在待机的情况下测量主IC的17脚电压，正常值为0.46V,如果测量到的电压正常,而故障没有排除.请测量互感器CT1是否正常，如果正常，我们就可以确定是主IC已经损坏,更换后故障可排除。
四、风机不转
小刘家电之电磁炉的故障维修方法
一: 2004年设计的电路板共有三种型号,分别是V41、V42和V44,这三种型号的电路板其实都是一个方案,电路的原理是一模一样的,只是根据千泽每款的外观不同的电路板排版方案。
故障一、显示E0(表示无检锅)方法:将R801的1.5K电阻改为2.5K的电阻。
如果显示E0并且发出叱...叱...声方法:将R506,R507,R610,R611,R612的这五个120K的电阻全部换掉,如果还是不行,再将ZD6019.1V的稳压管和IC2339换掉,即可以解决这一故障。
故障二、显示E2（表示温控器开路）方法:将发热盘上的100K热敏电阻换掉,如果还是不行,再将功率管上的10K热敏电阻换掉,即可以解决这一故障。
故障三、显示E3（表示高压保护）方法：将R401、R402这两个270K的电阻换掉，如果还不行，再将R403 2.7K的电阻改为2.4的电阻.如果还不行，那么将主板上的CPU(单片机)换掉。
故障四、显示E4（表示低压保护）方法：将R401、R402这两个270K的电阻换掉，如果还不行，再将R4032.7K的电阻改成3K的电阻,如果还不行,那么将主板上的CPU(单片机)换掉。
故障五、显示E5（表示炉面超温保护）方法：将主板上的CPU（单片机）换掉。
故障六、显示E6（表示功率管超温保护）方法：首先看一下风机是否转，如果不转，看看风机的插子是否漏插，如果没漏插而风机又不转，将风机换掉；如果风机转还出现E6，那么将R302 2.7的电阻改为2K的电阻,如果该了2K的电阻后工作一段时间还是出现E6,那么将主板上的CPU(单片机)换掉。
备注：2004年生产的电磁炉有两款是用发光二级管显示的（18NL1和18NL2），所以就不能直接显示出En（n即1-6），不过它也有故障代码表示的，就是左边第一个灯也在闪烁报警，表示E0；左边第二个灯在闪烁报警，表示E1（但千泽电磁炉已经没有E1这种故障代码了）；左边第三个灯在闪烁报警，表示E2；依次类推，故障代码表示的故障意思同上面所讲的是一样的。
常见的电磁炉故障维修方法
常见的电磁炉故障维修方法Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998故障现象产品原因维修方法1．不开机（按电源键指示灯不亮。
）（1）按键不良（2）电源线配线松脱（3）电源线不通电（4）保险丝熔断（5）功率晶体IGBT坏（6）共振电容C103坏（7）阴尼二极体（8）变压器坏，没18V输出（9）基板组件坏（1）检查并更换按键板（2）重接（3）重接或换新（4）更换（5）更换（6）更换（7）检查并更换（8）检查并更换（9）更换2．置锅，指示灯亮，但不加热（1）线盘没锁好（2）稳压二极管ZD101坏（3）基板组件坏（1）锁好线盘（2）换稳压二极管ZD101（3）换基板组件3．灯不亮，风扇自转。
（1） LED插槽插线不良（2）稳压二极管ZD2坏（3）基板组件坏（1）重新插接或换LED板（2）换稳压二极管ZD2（3）换基板组件4．加热，但指示灯不亮。
（1） LED二极管坏（2） LED基板组件坏（1）换LED二极管（2）换LED基板组件5．未置锅，指示灯亮，不加热。
（1）热敏电阻配线松动或损坏（2）集成块LM339坏或集成块TA8316坏（3）变压器插接不良（4）基板组件坏（1）重新插接或换热敏电阻组件（2）换LM339或TA8316（3）检查或换主控IC（4）换基板组件6．功率无变化（1）可调电阻（2）加热/定温电阻用错或短路（3）主控IC坏（4）基板组件坏（1）换可调电阻（2）检查加热/定温电阻（3）检查或换主控IC（4）换基板或换基板组件7．蜂鸣器长鸣（1）热开关坏/热敏电阻坏，主控IC坏（2）振荡子坏，变压器坏（3）基板组件坏（1）换/热开关/热敏电阻/主控IC （2）换振荡子，检查或更换变压器（3）检查或更换基板组件8．锅具正常，但闪烁并发出“叮叮”响（1）锅具检测处于临界点（1）更换R104阻值9．置锅，灯闪烁（1）比流器CT坏（2）锅具不对，非标准锅具（3） IC1/IC6/R501可调电阻坏（1）换比流器CT（2）用正确锅具（3）检查对应器件一.电路板烧IGBT或保险丝的维修程序电流保险丝或IGBT烧坏，不能马上换上该零件，必须确认下列其它零件是在正常状态时才能进行更换，否则，IGBT和保险丝又会烧坏。
电磁炉维修常见故障现象、原因分析及处理方法
电磁炉维修常见故障现象、原因分析及处理方法故障现象故障原因处理方法通电无反映或不能操作插头与插座接触不良或或过于松动插头内金属片未接触把磁炉插头插好插座无220V电源(其它电器也不能在此插座上开机)更换插座上电开机部分设计为不放上锅具时，是不能进行定时操作的属程序设定，正常环境温度过高在温度恢复常温时使用使用中异常动作进出口有异物堵塞(散热不良导致内部温度高，自动保护)把进出口异物清除干净2小时无操作(自动保护功能动作)2小时内无操作时需要重新开机电源电压是否正常(电压过低或过高，自动保护动作)待电压恢复正常后使用多台电器同时使用(同一插座使用多个电器相互干扰)停止使用部分家用电器过热保护(锅底温度太高，自动保护动作)属正常，温度下降将自动恢复没使用标准锅具使用标准配置锅具加热不停锅具底部不平更换锅具电磁炉默认的烧水时间没到让烧水达到15分钟炒菜所使用的功能键是否正确或使用了定时功能使用炒菜功能或调节定时时间炒菜时自动关机电磁炉在使用时是否有良好的通风散热环境于墙壁的距离大于10CM左右锅内的油温过高、油量太少锅内的油温过高，造成过热保护外壳散热口有异物堵塞把进出口异物清除干净电源电压波动幅度大待电压恢复正常后使用太多电器同时使用停止使用部分家用电器机器自身过热保护待机冷却后按开关键从新起动新电磁炉异味塑料受热时所产生的气味使用几次后，这种气味就会自然消失线圈盘发出的气味顶板发黄国产板顶板，顶板中的杂质受热所致在初期用洗洁精或牙膏，对电磁炉在加热状态下借助钢丝球可缓解。
这属正常现象。
工作中不能调节火力大小先以用户设定火力将水烧到80度时，也就是在火力还没进入到最大时，此时火力的调节范围是1-6档。
电磁炉程序设置所制，属于正常现象当水温达到80度时，火力会转到最大档位加热，这时禁止人工调节。
判断水开后，电磁炉会转到小火力加热，维持沸腾，这时人工的调节范围是1-3档，所以这属正常现象。
工作时噪音大风扇采用的是7片风叶排风速度快，排风量大所制，功率切换所发出的声音是锅具底部有水，当温度上升时，锅具底部的水受热产生汽泡，汽泡破裂时所发出的声音。
电磁炉的故障分析与检修方法
电磁炉的故障分析与检修方法电磁炉凭借外表美观、热效率高、体积小、重量轻、安全环保、操作简洁等优点，被许多人称为“烹饪之神”和“绿色炉具”。
目前，电磁炉在发达国家的家庭普及率已超过80%。
随着我国人民生活水平的提高，以及对健康环保的认识越来越多，电磁炉必然会走进千家万户。
美的电磁炉以美的SY191型电磁炉为例，该机由300V供电电路、主回路(L、C谐振回路)、驱动电路、电源电路、保护电路、操作与控制电路等构成，如图12-2所示。
1.市电变换电路如图12-2所示，该机输入的市电电压通过高频滤波电容C1抑制高频干扰脉冲后，一路利用整流堆DB1桥式整流，L1和C2滤波，在C2两端产生300V左右的直流电压，为功率变换器(主回路)供电;另一路送到低压电源电路。
市电输入回路的压敏电阻CNR1用于市电过压保护。
送到低压电源电路的市电电压首先通过电源变压器降压后，从它的2个次级绕组分别输出8V和16V(与市电电压高低有关)左右的交流电压。
其中，8V交流电压通过D4～D7桥式整流，EC1、C4滤波产生11.2V左右的直流电压。
该电压经三端稳压器U3(7805)稳压，EC2、C5滤波获得5V直流电压，为CPU、操作键电路、指示灯等供电;16V 交流电压通过D8～D11桥式整流，EC7滤波产生23V左右的直流电压。
该电压通过调整管Q5、18V稳压管Z2和电阻R32组成的线性稳压电源产生17.3V左右的直流电压(图标为18V)，通过EC8、C13滤波后为功率管驱动电路、振荡器、风扇电机、保护电路等供电。
2.开机延迟电路Q5的b极所接的Q6等元件组成的电路是开机延迟(通电延迟)电路。
开机瞬间因EC6需要充电，充电过程使Q6的b极电位由低到高逐渐上升，使Q6在EC6充电初期导通，充电结束后截止，从而使Q6的e极电位由低逐渐升高到正常，致使Q5的e极输出的17.3V电压滞后于稳压器U3输出的5V电压，使功率管驱动电路开始工作的时间滞后于微处理器电路，从而避免了微处理器等电路未工作前，功率管的驱动电路已开始工作可能导致功率管损坏的现象，实现了开机通电延迟功能(即软启动功能)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁炉不检锅故障检修
常见的不检锅故障导致该故障的部位有几处：
1、线盘锅底检测电阻和IGBT温度检测电阻损坏
2、主板底部某焊点虚焊
3、400V/5uf高压滤波电容容量减小或损坏
4、电阻损坏（330K 470K或820K电阻）
5、电压比较器LM339损坏
6、微处理器MCU损坏
电磁炉检不到锅，有报警声
故障分析：造成此故障的原因有很多，包括同步电路，浪涌保护电路,检锅电路,驱动电路,IGBT高压保护电路以及PWM信号电路，下面介绍其维修方法。
电磁炉检不到锅，有报警声同步电路故障
检查步骤：
①在待机接线圈盘的情况下，用万用表测量U1—LM339的8脚与9脚的工作电压，（8脚为1.75V，9脚为1.9V），如果电压不正常，请检查R18、R1、R4、R239、C214、C209、D213，把有问题的元器件更换，故障可排除。
如果以上2个引脚的电压正常，那我们再测量U1--LM339的第14脚的电压是否为高电平，电压值为1.23V。
如是低电平，就表示U1已经损坏（在这里排除PWM信号电路的故障）。
②如果是高电平，
请用一条导线把9脚接地，再测量14脚的电压是否为低电平，如果还是高电平，就表示U1--LM339已经损坏，换上同型号同规格的
U201--LM339，上电试机正常，故障排除。
电磁炉检不到锅，有报警声PWM信号电路故障
故障分析：如果PWM信号没有输出，IGBT就没有驱动信号从而不工作，检锅电路因为检测不到正确的脉冲信号而出现报警。
检查步骤：在待机的情况下测量主IC的13脚的电压，正常值为2.25V （有效值），如果电压值不正常，请检查R211，R212，R213，EC12，Q202，C208是否有问题，把有问题的元器件更换.如果以上的元器件都没问题,表示主IC已损坏，请更换。
查同步电路的几个检测电阻！以及5UF滤波电容！检测电路有故障,加热线圈上并联的电阻高压电阻坏了(240K330K470K820K)检查这几个电阻就行.若没有滴答滴答检锅声则要换掉LM339
1.先拆开机壳，把线盘去掉，再检查风机电压在18V-20V左右均正常，再检查7805输出4.99V-5.1均为正常。
2.两种类型板：一、主板有三个IC，其中是用：LM339比较器控制一般出现这样的问题有：LM339、Q3、Q4、Q5、同步电路（1W：200Ω*4，340Ω*1；1W：820KΩ）；二、主板为两个IC，单片机，找到Q1、Q2、Q3、Q4全换了就可以啦8050/8550为0.3元一个，出面最贵可能要1.0元一个。
至于驱动部分，这不是一两句话说的清楚的，但国产就大多数是采用8050和8550分列件组成，个别采用TA8316集成块，理解起来不难。
需注意：IGBT损坏后必须检查驱动部分，否则......
另：不检锅一般是大一点的电阻坏了。
1 电流互感器检锅：经检锅变压器次级感应出随初级电流大小而同步变化的电压。
经全桥整流,滤波。
电阻分压，再滤波后送到CPU相应功能脚上检测。
在无锅具时，线盘和谐振电容震荡时间长，能量衰减慢，流过检锅变压器初级电流较少，检锅变压器次级电压就低，CPU判断无锅。
有锅具时，由于有合适材质的锅具的加入，线盘和谐振电容之间的震荡阻尼加大，能量衰减快，在检锅变压器初级变化的电流大，在次级感应出的电压大，CPU判断有锅。
2 脉冲检锅电路：IBGT的C极高压脉冲经电阻分压后送到LM339内部的一放大器的反向输入脚。
而同向输入脚由电源经过电阻分压，输入一固定的电压。
这样就构成了一个比较器。
在1脚输出与6脚相位相反的同步脉冲送到CPU相应的检测功能脚上。
无锅具时，线盘和谐振电容的自由震荡时间长，能量衰减长。
在单位时间内，脉冲个数少，在有锅具时，由于锅具的阻尼加入，能量衰减很快，单位时间内脉冲的个数就比无锅具时要多很多。
这样在比较器的1脚也就输出了同步的脉冲。
CPU根据脉冲数量的多少来判断是否有合适材质的锅具。
