solidworks如何批量替换工程图
SolidWorks宏-批量转换pdf和dwg.ppt
For i = 0 To FNum - 1 PathStr0 = PathStr & "\" & FName(i) Set Part = swApp.OpenDoc6(PathStr0, 3, 0, "", longstatus, longwarnings) L = Len(PathStr0) PathStr1 = Left(PathStr0, L - 7) & ".DWG" PathStr2 = Left(PathStr0, L - 7) & ".PDF" longstatus = Part.SaveAs3(PathStr1, 0, 0) longstatus = Part.SaveAs3(PathStr2, 0, 0)
Dim swApp As Object Dim Part As Object Dim boolstatus As Boolean Dim longstatus As Long, longwarnings As Long Dim PathStr As String Dim FName(500) As String, FNum As Long
Sub main() Dim i As Long Dim PathStr0 As String, PathStr1 As String Dim PathStr2 As String, PathStr3 As String, PathStr4 As String, PahtStr5 As String Dim L As Long, L1 As Long PathStr = InputBox("请输入需要转的工程图所在文件夹的完整路径") Call Showfilelist(PathStr) Set swApp = Application.SldWorks
SolidWorks 工程图教程
∙教程一简明教程生成如下所示工程图。
工程图包含多个视图、中心线、中心符号、以及尺寸。
打开：<安装目录>\samples\tutorial\30minute\pressure_plate.sldprt。
一. 生成新工程图（Creating a New Drawing）1.单击标准工具栏上的从零件/装配体制作工程图，然后单击确定。
SolidWorks 生成工程图并开始放置模型视图的过程。
2.单击标准工具栏上的选项。
3.在系统选项标签上，选择工程图、显示样式。
4.在在新视图中显示切边下选择移除以隐藏圆角化面之间的过渡边线，然后单击确定。
5.在PropertyManager 中：∙在方向下选择*上视。
∙在选项下消除选择自动开始投影视图以阻止投影视图PropertyManager 在您放置正交模型视图时自动开始。
∙在显示样式下单击消除隐藏线。
6.将指针移到图形区域，然后单击来放置视图。
7.在PropertyManager 中，单击。
二. 生成剖面视图（Creating a Section View）∙单击工程图工具栏上的剖面视图。
∙将指针移动到压力盘的外边线上，直到中心点出现。
∙将指针移动到盘的中心点上面。
∙单击来开始剖切线。
∙将指针直接移动到盘之下。
∙单击来结束剖切线。
∙将指针移到右面来放置视图并单击来结束。
∙在剖切线下选择反向以反转剖面视图的方向。
∙单击。
三. 生成局部视图（Creating a Detail View）1.单击工程图工具栏上的局部视图。
2.在剖面视图上移动指针然后单击来放置局部圆的中心。
3.移动指针来定义局部圆并单击来结束。
∙移动指针来放置局部视图，然后单击来添加视图。
∙单击标准工具栏上的保存。
∙接受默认文件名称，然后单击保存。
∙如果提示保存参考的模型也保存零件，单击是。
四. 生成等轴测视图（Creating an Isometric View）1.单击工程图工具栏上的模型视图。
批量把solidworks工程图、pdf等名称变更为图号
solidworks批量把文件名称变更为图号背景：在设备开发设计过程中，为了方便绘图管理，零部件都是采用中文名称的，而公司为了管理方便，使用图号（字母+数量等形式）统一保存（.pdf格式）。
因此，在完成设计后，需要花费大半天以上的时间来把图纸的中文名称改成图号。
目的：采用批量重命名来解决逐一重命名的麻烦。
方法：使用批处理方式用“rename”命令实现此功能。
框架：1.使用solidworks的材料明细表功能，找到需要重命名文件的原名字与新名字的清单2.利用Excel的下拉功能为每行（即每个零件文件的文件名）快速写入“rename原文件名新文件名”命令（含两个空格）3.将命令另存为.bat批处理文件，并在需要重命名的文件夹下运行即可。
过程如下：---------------------下一横线前的均为Solidworks内容------------------------1.打开设备的总装配图：2.插入材料明细表：方法：点击上方的“材料明细表”命令（2014版工作区为默认模式）——在“材料明细表类型”中选择“仅限零件”——打勾确认——确定——空白处单击——材料明细表建好。
3.另存材料明细表：方法：在材料明细表上单击右键——选择“另存为”——选择保存类型为“Excel”——选择好路径后点击“保存”——完成材料明细表的建立。
注：本人的材料明细表已进行了个人设置，包含了图纸的名称与图号，若没有包含的，可以自己添加。
方法：把鼠标移到材料明细表的某一列上方一点——当指针变成向下的箭头时，单击右键——选择“插入”——“右列”（左列）——在列属性中的“属性名称”第二个下拉选择“名称”（只有第一个下拉为“自定义属性”时才会出现第二个下拉）或第一个下拉选择“零件号”——至此完成了列的新增4.整理材料明细表打开刚才保存的Excel文件，通过Excel排序功能，把有图号的零件整合到一起（也可以一个个删除没有图号的零件），也可增加组件的图号（在本次第2步产生的材料明细表是没有组件的，若想有组件，则需要选择“仅限顶层”或“缩进”）。
批量替换SolidWorks图纸模板的研究
打开批量替换模板功能
批量替换模板功能在凯元工具插件菜单的第一项，单击打开功能
主窗口，如下图所示：
选择输入图纸和图框文件
量非常大，要耗时数月甚至数年。
本文介绍了一种批量替换图纸图框的方法，只需利用一款名叫凯 元工具（英文名KYTool）的SolidWorks插件，就可以毫不费力的自动
将海量旧工程图查找合适的新模板并替换为新格式。
下面详细介绍一下操作步骤：
安装工具软件
1.首先安装三维软件SolidWorks（相信大部分已经安装）
将老模板上的注解信息拷贝到新模板
复制旧模板层的注解信息：如果有一些注解信息是在旧的模板层，替换完成 后这些注解信息会丢失，这个功能可以将旧的模板层信息复制到 替换后图纸的图 纸层，避免有些信息丢失。（比如技术要求，如果是写在图纸层，替换后可以保 留，但是有些企业为了防止修改，将技术要求写到了模板层，这个功能非常有用）
将需要替换的SolidWorks工程图文件（或目录）拖入到上方的列
表框中；将最新的SolidWorks图框文件(.slddrt）拖到模板列表中：
相关设置
1.匹配新旧模板尺寸：新旧图框尺寸匹配时才替换，比如原先是A3的图
纸，程序会自动从下方的新模板列表中找到A3的模板用来替换，如
果找不到A3的模板，就会跳过这个工程图文件，并在处理完成后有 提醒。 如果没有选中匹配新旧模板尺寸，程序会优先查找尺寸相近的模板， 尺寸相差很大的情况下程序会自动调整视图比例到合适的大小。 2.匹配新旧模板名称：新旧图框文件名称匹配时才替换，比如图纸原先 用的模板名称叫《A3齿轮模板》，程序会自动在下方的新模板列表 中找名字叫《A3齿轮模板》的模板，找到后才替换，若模板列表中 没有相同名称的模板，会跳过这个工程图文。

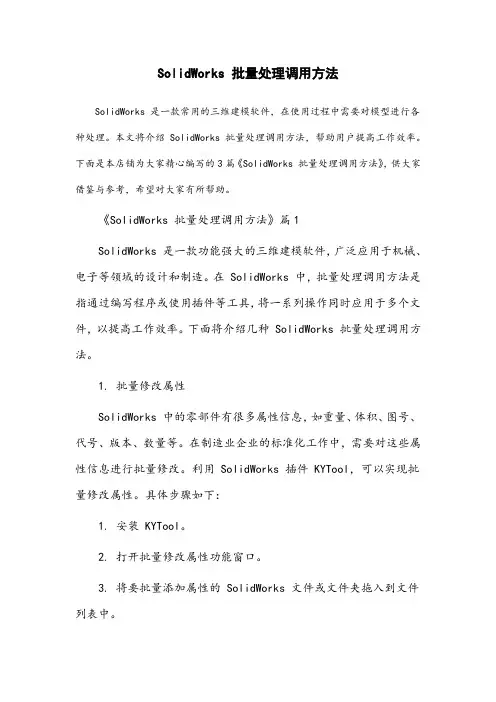

solidworks批量处理调用方法
SolidWorks 批量处理调用方法SolidWorks 是一款常用的三维建模软件，在使用过程中需要对模型进行各种处理。
本文将介绍 SolidWorks 批量处理调用方法，帮助用户提高工作效率。
下面是本店铺为大家精心编写的3篇《SolidWorks 批量处理调用方法》，供大家借鉴与参考，希望对大家有所帮助。
《SolidWorks 批量处理调用方法》篇1SolidWorks 是一款功能强大的三维建模软件，广泛应用于机械、电子等领域的设计和制造。
在 SolidWorks 中，批量处理调用方法是指通过编写程序或使用插件等工具，将一系列操作同时应用于多个文件，以提高工作效率。
下面将介绍几种 SolidWorks 批量处理调用方法。
1. 批量修改属性SolidWorks 中的零部件有很多属性信息，如重量、体积、图号、代号、版本、数量等。
在制造业企业的标准化工作中，需要对这些属性信息进行批量修改。
利用 SolidWorks 插件 KYTool，可以实现批量修改属性。
具体步骤如下：1. 安装 KYTool。
2. 打开批量修改属性功能窗口。
3. 将要批量添加属性的 SolidWorks 文件或文件夹拖入到文件列表中。
4. 在功能面板中切换到第一页，输入新旧属性名称对照。
5. 在功能面板中切换到第二页，输入新旧属性值。
6. 在功能面板中切换到第三页，输入替换前后的字符串。
7. 在功能面板中切换到属性转移页，选择处理范围和处理办法。
8. 单击右下角的开始按钮，程序自动批量操作。
2. 批量添加属性利用 KYTool 插件，可以实现批量添加属性。
具体步骤如下：1. 安装 KYTool。
2. 打开批量修改属性功能窗口。
3. 将要批量添加属性的 SolidWorks 文件或文件夹拖入到文件列表中。
4. 在功能面板中切换到第五页，输入要批量添加的属性和属性默认值。
5. 选择属性已经存在时的处理办法。
6. 单击右下角的开始按钮，程序自动批量操作。
solidworks如何批量替换工程图模板
《solidworks正树问答500+》131 如何批量替换工程图模板
2014-8-2 22:26|发布者: halfsmoke|查看: 1961|评论: 1
摘要: 应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模板搞的人仰马翻，其实只要替换工程
图中的标题栏即可。
用solidworks批量替换工程图模板，需要用到sw的一个插件“设计检查”，designchecke ...
应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模板搞的人仰马翻替换工程图中的标题栏即可。
用solidworks批量替换工程图模板，需要用到sw的一个插件“设计检查”，design checker；的批处理工具，task scheduler。
位置分别在：
工具--插件
开始--solidworks工具
替换工程图模板思路：
1，用设计检查工具（design checker），编制工程图检查模板，用于替换工程图模板2，用批处理工具，(task scheduler)运行设计检查，批量替换
你把design checker插件启动后，在工具里，有这么个“设计检查”
然后选择编制检查
打开设计检查的面板后，选择工程图
看到上图没，就有了一个“标准模板”的选项。
在这，你就可以定义一个标准模板，注意，标准模
个，A1，A2，A3，A4，A0，你至少得定义4个编制检查文件，然后一一保存。
接下来，你就可以运具了。
在批处理工具里，有这么个design checker，运行这个，并添加你要替换的工程图。
就可以坐等sw处理完所有图纸了。
sw,批量替换,工程图模板
竭诚为您提供优质文档/双击可除sw,批量替换,工程图模板篇一：solidworks-更换文件模板的技巧solidworks更换文件模板的应用技巧——工程图篇摘要:solidworks更换文件模板的应用技巧——工程图篇ict-evanchen陈鑫主要内容：一、工程图模板里包括的主要信息二、如何更改已创建的工程图模板工程图文件后缀*.slddrw模板后缀*.drwdot一、...solidworks更换文件模板的应用技巧——工程图篇主要内容：一、工程图模板里包括的主要信息二、如何更改已创建的工程图模板一、工程图模版主要构成：1)文档属性2)自定义属性3)图纸格式1)文档属性：供用户创建自定义绘图标准绘图标准各种注解文字比例和文字显示大小单位、精度模型显示线条、线型样式设置图像品质钣金2)自定义属性：摘要自定义配置特定材料明细表数量编辑清单3)图纸格式：自定义工程图图纸格式以符合公司标准工程图图纸格式编辑文本草图线条设定表格位置添加ole对象设置注释自定义图纸大小外观、光源与布景二、如何更改已创建的装配体模板修改打开的工程图模板，设定选项并插入项目等，使工程图信息更灵活更改步骤：步骤1：打开初始工程图步骤2：从外部文件装载文档属性篇二：solidworks工程图模板制作大全本人研究很久，才根据网上的资料，做出了sw的工程图gb标准模板，现分享给大家参考：1.2.利用属性编辑卡编辑你所需要的零件属性：开始---程序—solidworks工具--属性编辑卡编辑器。
（设置相应的名称，材料，作者，重量·····等相关属性）solidworks工程图中的自动明细表(1)标签：solidworks工程图自动明细表分类：技术心得20xx-08-1817:51很多使用toolbox的朋友都希望图中所有用到的标准件（如螺钉螺母）的规格大小以及国标号能够自动出现在装配图的明细表中，特别是能自动产生数量规格等相关数据。
solidworks利用DesignChecker批量修改工程图模板V2
一、前期准备
在工程图模板里面设置格式，步骤如下：
将格式里的内容与将要被替换的零件“文件属性”（内容如下图）名称一一对应，，使得替换后的工程图能自动与零件的这个自定义属性建立联系
格式里的内容建立方法：
建立如下属性（一定要与被替换零件的“文件属性”自定义部份相同，否则会丢东西）
这样就可以了。
再调整下位置与尺寸格式
二、创建DesignChecker文件
注意，多数情况下，点击”编制检查”(“build checks”)后，该界面出现“切换到“的对话框，总之点“重复”或者“切换到“或者等一会儿操作，该对话框就消失了。
再进行操作，“新建”一个工程图的模板，如下图（注意，当这个插件能用后不要轻易关掉）
三、利用TaskScheduler批量修改
四、结果验证
效果：。
批量更新模型和工程图
actdaw.AddCustomInfo3 "", "MATERIAL", swCustomInfoText, GetCustominfo(swDrawModel, "MATERIAL") '写入零件材料MATERIAL
'要求：使用本程序前，请将模型装配体打包（包括工程图和toolbox）到文件库对应文件夹中；
'只更新当前装配体引用且其路径在装配体所在路径的模型和图纸
'只能在导入装配体时使用本程序
'''''''''''''''''''''''''''''''''''''''''''''''''
'版本更新日志
'已知的bug记录
Public swApp As SldWorks.SldWorks
Public BaseDirPath As String
solidworks如何批量替换工程图精选文档
s o l i d w o r k s如何批量替换工程图精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-《solidworks正树问答500+》131 如何批量替换工程图模板2014-8-2 22:26|发布者:|查看:1961|评论:摘要: 应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模板搞的人仰马翻，其实只要替换工程图中的标题栏即可。
用solidworks 批量替换工程图模板，需要用到sw的一个插件“设计检查”，designchecke ...应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模板搞的人仰马翻，其实只要替换工程图中的标题栏即可。
用批量替换工程图模板，需要用到sw的一个插件“设计检查”，designchecker；还有一个sw的批处理工具，taskscheduler。
位置分别在：工具--插件开始--solidworks工具替换工程图模板思路：1，用设计检查工具（design?checker），编制工程图检查模板，用于替换工程图模板2，用批处理工具，(taskscheduler)运行设计检查，批量替换你把design checker插件启动后，在工具里，有这么个“设计检查”然后选择编制检查打开设计检查的面板后，选择工程图看到上图没，就有了一个“标准模板”的选项。
在这，你就可以定义一个标准模板，注意，标准模板可不是一个，A1，A2，A3，A4，A0，你至少得定义4个编制检查文件，然后一一保存。
接下来，你就可以运行批处理工具了。
在批处理工具里，有这么个design checker，运行这个，并添加你要替换的工程图。
就可以坐等sw处理完所有图纸了。
solidworks如何批量替换工程图精选文档
s o l i d w o r k s如何批量替换工程图精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-《solidworks正树问答500+》131 如何批量替换工程图模板2014-8-2 22:26|?发布者:?|?查看:?1961|?评论:?摘要: 应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模板搞的人仰马翻，其实只要替换工程图中的标题栏即可。
用solidworks 批量替换工程图模板，需要用到sw的一个插件“设计检查”，designchecke ...应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模板搞的人仰马翻，其实只要替换工程图中的标题栏即可。
用批量替换工程图模板，需要用到sw的一个插件“设计检查”，design?checker；还有一个sw的批处理工具，task?scheduler。
位置分别在：工具--插件开始--solidworks工具?替换工程图模板思路：1，用设计检查工具（design?checker），编制工程图检查模板，用于替换工程图模板2，用批处理工具，(task?scheduler)运行设计检查，批量替换?你把design checker插件启动后，在工具里，有这么个“设计检查”然后选择编制检查打开设计检查的面板后，选择工程图看到上图没，就有了一个“标准模板”的选项。
在这，你就可以定义一个标准模板，注意，标准模板可不是一个，A1，A2，A3，A4，A0，你至少得定义4个编制检查文件，然后一一保存。
接下来，你就可以运行批处理工具了。
在批处理工具里，有这么个design checker，运行这个，并添加你要替换的工程图。
就可以坐等sw处理完所有图纸了。
SolidWorks中如何更换已经画好的零件的模板
SolidWorks文件模板更换方法
模板文件：
默认模板的三个位置：每台机器略有不同，详见solidworks中的系统选项。
以下以我个人电脑为例进行介绍：
1．首先运行SolidWorks软件，（以下简称SolidWorks=SW）在以下路径下打开C:\Documents and Settings\All Users\Application Data\SolidWorks\SolidWorks 2009\templates\零件.prtdot(零件.prtdot是你储存的自己设定好的零件模板)
打开“零件.prtdot”
2. 选择菜单栏，插入、零件命令
在对话框中将需要更换模板的文件找到，点选，单击打开
4. 进入插入零件对话框，不要再模型空间点击鼠标。
在左边的菜单中选择断开与原有零件的连接后，直接点击确定键
5. 零件模型已经被插入到新文件中，并且模型树被完整保留，但模型树被包含在一个以原模型文件的文件夹中
6. 右键点击文件夹，选择删除命令，删除文件夹
7. 以原文件文件名命名新文件将文件保存，在应用旧零件的装配体中以新文件替换原来的文件。
如有问题，请留言，我们可以一起探讨！。
solidworks批量修改属性工具使用说明
Solidworks批量修改属性工具使用说明一、使用环境1、在2013、2014均测试通过,其它版本由于条件有限，暂未进行测试。
2、程序是VB写的，可能会被360当作病毒误杀，金山毒霸检测通过。
用360的朋友可以将其添加信任就可以正常使用了。
3、测试版地址下载：/s/19zxvS0JTwa二、主要功能：1、批量给装配体及其组件的指定属性写入零件图号。
假如总图号为HHH，则会以如下规则将指定组件的指定属性写入相应的图号：HHH（总装配体）HHH-01(子零件)HHH-02(子装配体)HHH-02-01(子零件)HHH-02-02...HHH-03(子零件)...2、批量给装配体及其组件的指定属性写入零件名称零件名称的写入规则有四种：1> 文件名2> 文件名(配置名)3> 组件名4> 组件名(配置名)3、批量修改装配体及其组件的某种属性的值修改有四种方式：1> 将属性值中某些字符替换成别的的字符2> 属性值添加后缀3> 属性值添加前缀4> 属性值写成指定的字符4、打开装配体后，不用打开零件就可以修改其属性值。
三、基本操作1、打开本程序2、点击【连接SW】按钮。
注：点击按钮后会打开solidworks软件(以后简称SW)。
如果之前已经打开了SW，有两种可能：1> 会再次打开一个SW。
2> 不会再打开一个SW。
这个可能跟安装的软件有关,两种情况都可以正常使用。
如果你是第一种情况，最好是将之前打开的SW关闭，以免分不清楚。
3、在SW内操作打开你要的装配体，并等待完全打开。
4、点击本程序的【读取数据】按钮，并等待左下方显示出“数据读取结束”注：组件已压缩的不会被读入，轻化的会被还原。
接下来举例具体说明各个功能的实现操作。
四、与批量修改有关的设置的解释：1、路径过滤这是为某些不需要的零件例如螺钉螺母之类而设置的，有时候不需要对这些标准件的属性进行操作，因此可以将这些零件所在路径添加进去。
Solidworks中已经画好的图纸改成新模板的方法
Solidworks中已经画好的图纸改成新模板的方法
1.新建图纸，例如模板选gb_a3。
2.图纸——右键选择“编辑图纸格式”——将名称，代号，比例，
质量的链接框移动到一边，删除原标题栏，粘贴上新的标题栏，将4个链接框移动回合适的位置，
左键单击“名称”——左侧点“链接到属性”——图纸属性中所指定视图中模型——点向下箭头，选“视图名称”。
左键单击“代号”——左侧点“链接到属性”——图纸属性中所指定视图中模型——点向下箭头，选“Description“。
比例和质量直接移回。
还可将技术要求、材料、签名等写好，字高推荐6mm。
3.文件——另存为——工程图模板*.DRWDOT——保存。
4.在C:\ProgramData\SolidWorks\SolidWorks 2011\templates 找到已保存的模板——复制——粘贴到C:\ProgramData\SolidWorks\SolidWorks 2011\lang\chinese-simplified\sheetformat——将后缀名改为“slddrt“。
ProgramData文件夹在C盘中可能被隐藏，需要显示出来，方法如下：Win7系统，需要按下Alt键，点击工具\文件夹选项\查看\显示隐藏的文件、文件夹和驱动器。
5.打开画好的图纸——左侧“图纸”点右键——属性——将“只显示标准格式”的√去掉，找到新建的图纸模板——确定。
至此，你的旧模板已经改成了新模板。
作者：一路走来
2013.09.09。
批量把solidworks工程图、pdf等名称变更为图号
批量把solidworks工程图、pdf等名称变更为图号solidworks批量把文件名称变更为图号背景：在设备开发设计过程中，为了方便绘图管理，零部件都是采用中文名称的，而公司为了管理方便，使用图号（字母+数量等形式）统一保存（.pdf格式）。
因此，在完成设计后，需要花费大半天以上的时间来把图纸的中文名称改成图号。
目的：采用批量重命名来解决逐一重命名的麻烦。
方法：使用批处理方式用“rename”命令实现此功能。
框架：1.使用solidworks的材料明细表功能，找到需要重命名文件的原名字与新名字的清单2.利用Excel的下拉功能为每行（即每个零件文件的文件名）快速写入“rename原文件名新文件名”命令（含两个空格）3.将命令另存为.bat批处理文件，并在需要重命名的文件夹下运行即可。
过程如下：---------------------下一横线前的均为Solidworks内容------------------------1.打开设备的总装配图：2.插入材料明细表：方法：点击上方的“材料明细表”命令（2014版工作区为默认模式）——在“材料明细表类型”中选择“仅限零件”——打勾确认——确定——空白处单击——材料明细表建好。
3.另存材料明细表：方法：在材料明细表上单击右键——选择“另存为”——选择保存类型为“Excel”——选择好路径后点击“保存”——完成材料明细表的建立。
注：本人的材料明细表已进行了个人设置，包含了图纸的名称与图号，若没有包含的，可以自己添加。
方法：把鼠标移到材料明细表的某一列上方一点——当指针变成向下的箭头时，单击右键——选择“插入”——“右列”（左列）——在列属性中的“属性名称”第二个下拉选择“名称”（只有第一个下拉为“自定义属性”时才会出现第二个下拉）或第一个下拉选择“零件号”——至此完成了列的新增4.整理材料明细表打开刚才保存的Excel文件，通过Excel排序功能，把有图号的零件整合到一起（也可以一个个删除没有图号的零件），也可增加组件的图号（在本次第2步产生的材料明细表是没有组件的，若想有组件，则需要选择“仅限顶层”或“缩进”）。
SolidWorks-更换文件模板的技巧
SolidWorks更换文件模板的应用技巧——工程图篇
摘要: SolidWorks更换文件模板的应用技巧——工程图篇ICT- Evan Chen陈鑫主要内容：一、工程图模板里包括的主要信息二、如何更改已创建的工程图模板工程图文件后缀*.slddrw 模板后缀*.drwdot 一、 ...
SolidWorks更换文件模板的应用技巧——工程图篇
主要内容：
一、工程图模板里包括的主要信息
二、如何更改已创建的工程图模板
一、工程图模版主要构成：
1)文档属性
2)自定义属性
3)图纸格式
1)文档属性：
供用户创建自定义绘图标准
•绘图标准
•各种注解
•文字比例和文字显示大小
•单位、精度
•模型显示
•线条、线型样式设置
•图像品质
•钣金
2)自定义属性：
•摘要
•自定义
•配置特定
•材料明细表数量
•编辑清单
3)图纸格式：
自定义工程图图纸格式以符合公司标准•工程图图纸格式
•编辑文本草图线条
•设定表格位置
•添加 OLE 对象
•设置注释
•自定义图纸大小外观、光源与布景
二、如何更改已创建的装配体模板
修改打开的工程图模板，设定选项并插入项目等，使工程图信息更灵活
更改步骤：
步骤1：
打开初始工程图
步骤2：
从外部文件装载文档属性
文档属性替换前后对比
步骤3：
更换图纸格式
图纸格式更换后
完成模版设置更改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《solidworks正树问答500+》131 如何批量替换工程图模板
2014-8-2 22:26|?发布者:?halfsmoke|?查看:?1961|?评论:?1
摘要: 应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模板搞的人仰马翻，其实只要替换工程图中的标题栏即可。
用solidworks批量替换工程图模板，需要用到sw的一个插件“设计检查”，designchecke ...
应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模
板搞的人仰马翻，其实只要替换工程图中的标题栏即可。
用solidworks批量替换工程图模板，需要用到sw的一个插件“设计检查”，
design?checker；还有一个sw的批处理工具，task?scheduler。
位置分别在：
工具--插件
开始--solidworks工具
?替换工程图模板思路：
1，用设计检查工具（design?checker），编制工程图检查模板，用于替换工程图模
板
2，用批处理工具，(task?scheduler)运行设计检查，批量替换?
你把design checker插件启动后，在工具里，有这么个“设计检查”
然后选择编制检查
打开设计检查的面板后，选择工程图
看到上图没，就有了一个“标准模板”的选项。
在这，你就可以定义一个标准模板，
注意，标准模板可不是一个，A1，A2，A3，A4，A0，你至少得定义4个编制检查文
件，然后一一保存。
接下来，你就可以运行批处理工具了。
在批处理工具里，有这么个design checker，运行这个，并添加你要替换的工程图。
就可以坐等sw处理完所有图纸了。
