最新51单片机花样呼吸灯程序
单片机呼吸灯原理
单片机呼吸灯原理一、引言单片机是一种微型计算机，它的应用非常广泛。
其中，呼吸灯是单片机应用中比较常见的一个技术。
本文将详细介绍单片机呼吸灯的原理。
二、什么是呼吸灯呼吸灯是一种LED灯光效果，它模拟人类的呼吸方式，让LED灯逐渐变亮或变暗。
这种效果在很多场合都有应用，比如装饰、舞台表演等。
三、实现呼吸灯的方法实现呼吸灯有多种方法，其中最常见的方法是使用PWM（脉冲宽度调制）技术。
PWM技术可以控制输出电压或电流的占空比，从而控制LED灯的亮度。
四、单片机呼吸灯原理1. 硬件连接单片机需要连接一个LED灯和一个电阻器。
电阻器用来限流，防止LED烧坏。
2. 软件实现（1）设置定时器：单片机需要设置一个定时器来产生PWM信号。
（2）设置占空比：通过改变定时器计数值和重载值来改变PWM信号的占空比。
（3）控制LED亮度：通过改变PWM信号的占空比来控制LED灯的亮度。
五、单片机呼吸灯程序下面是一个基于51单片机的呼吸灯程序：#include <reg52.h>sbit LED = P1^0;void main(){unsigned char i, j;while(1){for(i=0; i<255; i++){for(j=0; j<255; j++){if(i==j){LED = 1;}else if(i>j){LED = 0;}else{LED = 1;delay(255-i);LED = 0;delay(i);}}}}}六、总结单片机呼吸灯原理是使用PWM技术来控制LED灯的亮度，从而实现呼吸灯效果。
实现呼吸灯需要硬件连接和软件编程两个方面。
在编程中，需要设置定时器和占空比来产生PWM信号，并通过改变占空比来控制LED亮度。
呼吸灯方案
呼吸灯方案简介呼吸灯是一种常见的灯光效果，它能够模拟人类呼吸的节奏，通过改变灯光的亮度或颜色，营造出柔和而温馨的氛围。
在很多应用场景中，呼吸灯被广泛使用，例如智能家居、汽车内饰、舞台灯光等。
本文档将介绍一种实现呼吸灯效果的方案，该方案使用单片机与LED灯进行控制，以满足各种应用的需求。
方案概述该方案使用单片机控制LED灯的亮度和色彩变化，从而实现呼吸灯的效果。
具体实现步骤如下：1.初始化单片机和LED灯：选择合适的单片机和LED灯，并进行初始化设置。
2.设置呼吸灯参数：根据需求设置呼吸灯的亮度、颜色和变化速度等参数。
3.控制LED灯的亮度和颜色：使用PWM技术控制LED灯的亮度，并通过调整RGB值改变LED灯的颜色。
4.实现呼吸灯效果：通过改变LED灯的亮度和颜色，实现呼吸灯的效果。
5.调整呼吸灯参数：根据需要，随时调整呼吸灯的亮度、颜色和变化速度等参数。
所需硬件•单片机：选择一款支持PWM输出的单片机，例如Arduino、Raspberry Pi等。
•LED灯：选择一款合适的LED灯，例如常见的RGB LED灯。
方案实现步骤1：初始化单片机和LED灯首先，根据硬件需求选择合适的单片机和LED灯，并进行初始化设置。
•连接单片机：将单片机与电脑通过USB线或其他方式连接。
•安装开发环境：根据单片机类型，安装相应的开发环境，例如Arduino IDE。
•引脚连接：将LED灯的正极连接到单片机的PWM输出引脚，负极连接到单片机的地。
步骤2：设置呼吸灯参数在代码中设置呼吸灯的亮度、颜色和变化速度等参数。
//设置呼吸灯参数int brightness =0;//初始亮度为0int fadeAmount =5;//变化速度为5//设置LED颜色int redValue =255;//红色值为255int greenValue =0;//绿色值为0int blueValue =0;//蓝色值为0步骤3：控制LED灯的亮度和颜色使用PWM技术控制LED灯的亮度，并通过调整RGB值改变LED灯的颜色。
51单片机(呼吸灯)汇编语言版
单片机实训课程之：呼吸灯一.设计要求二.相关原理三.论证分析四.硬件原理五.软件程序设计六.测试方法与结果七.使用说明（附录）一.设计要求呼吸灯顾名思义就是让LED灯的闪烁像呼吸一样，时呼时吸，时亮时暗。
二.相关原理呼吸灯的原理：呼吸灯，是用LED模拟呼吸的过程，即渐亮再渐暗再渐亮再渐暗……如此往复，再利用LED的余辉和人眼的暂留效应，看上去就和人的呼吸一样了。
三.论证分析程序流程图（1）80C511.单片机定义“单片机”就是将计算机的基本部件集成到一块芯片上，包括CPU、ROM、RAM、并行口、串行口、定时器／计数器、中断系统、系统时钟等。
MCS-51的微处理器是由运算器和控制器构成所的。
运算器：主要用来对操作数进行算术、逻辑运算和位操作。
主要包括算术逻辑运算单元ALU、累加器A、寄存器B、位处理器、程序状态字寄存器PSW以及BCD码修正电路等。
控制器：单片机的指挥控制部件，控制器的主要任务是识别指令，并根据指令的性质控制单片机各功能部件，从而保证单片机各部分能自动而协调地工作。
(2)时钟电路外部时钟方式是使用外部振荡脉冲信号，常用于多片MCS-51单片机同时工作，以便于同步。
外部时钟电路，是由一个12MHz晶振和两个瓷片电容组成，为单片机提供标准时钟，其中两个瓷片电容起微调作用，外接晶振频率精确度直接影响电子钟计时的准确性。
（外部时钟方式是把外部已经有的时钟信号引入到单片机内部。
时钟电路在计算机系统中起着非常重要的作用，是保证系统正常工作的基础。
在一个单片机应用系统中，时钟有两方面的含义：一是指为保障系统正常工作的基准振荡定时信号，主要由晶振和外围电路组成，晶振频率的大小决定了单片机系统工作的快慢；二是指系统的标准定时时钟，即定时时间。
）2.单片机电子钟利用内部定时/计数器溢出产生中断（12M晶振一般为50ms）再乘以相应的倍率来实现秒、分、时的转换。
从定时/计数器产生中断请求到响应中断需要3-8个机器周期，定时中断子程序中的数据入栈和重装定时/计数器的初值还需要占用数个机器周期，还有从中断入口转到中断子程序也要占用一定的机器周期。
51单片机PWM呼吸灯源程序
51单片机PWM-呼吸灯源程序/*************************************************** **************** @file : main.c* @xu ran* @date : 2014年5月23日20:55:19 - 2014年5月23日22:32:12* @version : V2.0* @brief : PWM脉冲宽度调制技术实现呼吸灯************************************************* **************** @attention* 实验平台 : 51hei开发板* 单片机 : STC89C52RC MCU 晶振 : 11.0592 MHZ************************************************* ****************/#include //使用STC89C52库/* 三八译码器74HC138 */sbit ADDR3 = P1^3;sbit ENLED = P1^4;sbit PWMOUT = P0^0; //LED0/* PWM占空比 */unsigned char code pwmTable[] = {3, 5, 8, 11, 13, 16, 21, 24, 27, 30, 33, 36, 40, 45, 49,53, 55, 57, 61, 65, 67, 69, 72, 75, 79, 82, 86, 89, 91,93, 96, 99}; // dc%/* PWM的高电平和低电平的定时器的重载值 */ unsigned char Highthr0, Hightlr0;unsigned char Lowthr0, Lowtlr0;/* 定时器T1计数装载值 */unsigned char thr1, tlr1;/* PWM 频率计数值 */unsigned long tmp = 0;/******************local functiondefines**************************/void ConfigPWM(unsigned int fr, unsigned char dc); void ConfigTimer1(unsigned int xms);/******************************************************************//*** @brief : 主函数* @param : 无* @retval : 无*/void main(void){P0 = 0xFF; //初始化P0数据口ADDR3 = 1;ENLED = 0; //选择LEDP1 = (P1 & 0xF8) | 0x06; //LEDS6PWMOUT = 1; //初始化为熄灭ConfigPWM(100, 2); //PWM频率为100HZ, 占空比为2% ConfigTimer1(50); //50ms调整一次占空比EA = 1; //开启总中断！while (1); //wait interrupt happen!}/*** @brief : 配置PWM 调制PWM脉冲宽度* @param : PWM的脉冲宽度 PWM的占空比* @retval : 无*/void ConfigPWM(unsigned int fr, unsigned char dc) {unsigned int high = 0, low = 0;tmp = (11059200/12/fr); //fr频率的计数值high = (tmp * dc) / 100; //高电平计数值low = tmp - high; //低电平计数值high = 65536 - high; //高电平的计数定时器装载初值low = 65536 - low; //低电平的计数定时器装载初值Highthr0 = (unsigned char)(high >;>; 8);Hightlr0 = (unsigned char)high; //高电平Lowthr0 = (unsigned char)(low >;>; 8);Lowtlr0 = (unsigned char)low; //低电平/* 配置Timer0 方式1 */TMOD &= 0xF0; //清零T0控制位TMOD |= 0x01; //方式1TH0 = Highthr0;TL0 = Hightlr0; //先装高电平TR0 = 1;ET0 = 1; //开启定时器T0中断}/*** @brief : 配置Timer1，用来调整PWM占空比* @param : 待定时的时间* @retval : 无*/void ConfigTimer1(unsigned int xms){unsigned long tmp;tmp = 11059200/12;tmp = (tmp * xms) / 1000; //定时xms时间需要的计数值tmp = 65536 - tmp; //需要装载的计数初值thr1 = (unsigned char)(tmp >;>; 8);tlr1 = (unsigned char)tmp;TMOD &= 0x0F; //清零T1控制位TMOD |= 0x10; //T1方式1TH1 = thr1;TL1 = tlr1; //装载初值TR1 = 1;ET1 = 1;}/*** @brief : 调整PWM的占空比 (高电平的脉冲宽度)* @param : 占空比 dc* @retval : 无*/void tiaoZhengPWM(unsigned char dc){unsigned int high = 0, low = 0;high = (tmp * dc) / 100; //高电平计数值low = tmp - high; //低电平计数值high = 65536 - high;low = 65536 - low; //计数装载初值Highthr0 = (unsigned char)(high >;>; 8);Hightlr0 = (unsigned char)high; //取高电平计数装载初值Lowthr0 = (unsigned char)(low >;>; 8);Lowtlr0 = (unsigned char)low; //取低电平计数装载初值}/*** @brief : 定时器T0中断服务改变PWM的状态* @param : 无* @retval : 无*/void Timer0_ISP() interrupt 1{if (PWMOUT) //由高电平切换到低电平{TH0 = Lowthr0;TL0 = Lowtlr0; //装载低电平计数初值PWMOUT = 0; //点亮LED}else{TH0 = Highthr0;TL0 = Hightlr0; //装载高电平计数值PWMOUT = 1; //熄灭LED}}/*** @brief : 定时器T1中断服务调整PWM的占空比* @param : 无* @retval : 无*/void Timer1_ISP() interrupt 3{static unsigned char index = 0;static bit bir = 0; //方向标志 (0 小->;大 1 大->;小)TH1 = thr1;TL1 = tlr1;tiaoZhengPWM(pwmTable[index]); //调整PWM占空比if (bir == 0){index++;//递增if (index >;= 31) //到31立刻改变PWM的控制方向，即占空比由大到小变化(LED 暗->;亮){bir = 1; //改变方向}}else{index--;if (index == 0) //到0时立刻改变PWM的方向，即占空比由小到大变化(LED 亮->;暗){bir = 0; //改变方向}}}/**********************************END OF FILE*************new line****************/。
C51单片机实现呼吸灯和花样流水灯程序
C51单⽚机实现呼吸灯和花样流⽔灯程序1.⽤C51单⽚机实现花样流⽔灯，代码如下：#include <reg52.h>#define LED_A P1 //led灯所⽤的接⼝，是哪个⼝就写P⼏void delayms(){unsigned char x = 0; unsigned char i;unsigned char y = 0;while(y < 0.001) //定义led灯的切换的延时时间，越⼩越快。
{ //（y < 0.001);(x<100);(i<100)都可以修改x = 0;while(x<100){i = 0;while(i<100){i++;}x++;}y++;}}#define LED_NUM 8 //定义led灯的数量，可快速实现不同⽤途的修改；void main(){unsigned char k;unsigned char j;unsigned char LED_ALL[] = {0XFE,0XFD,0XFB,0XF7,0XEF,0XDF,0XBF,0X7F}; //led灯亮灭的⼗六进制数组；unsigned char LED_ALL_2[] = {0XFC,0XF3,0XCF,0X3F}; while(1) { for(k=0;k<3;k++) //第⼀个for实现奇偶灯交叉闪烁三次，想闪烁⼏次就修改（K<3）中的数值； { LED_A = 0xAA; delayms(); LED_A = 0x55; delayms(); } for(k=3;k>0;k--) //实现⼀个流⽔灯左右三次（从左到右再从右到左算⼀次）； { for(j=0;j<LED_NUM;j++) { LED_A = LED_ALL[j]; delayms(); } for(j=6;j>0;j--) { LED_A = LED_ALL[j]; delayms(); } } for(k=0;k<3;k++) //实现前四个灯亮后四个灯灭，交叉闪烁3次，修改次数同上； { LED_A = 0xf0; delayms(); LED_A = 0xf; delayms(); } for(k=3;k>0;k--) //实现两个灯依次流⽔3次； { for(j=0;j<4;j++) { LED_A = LED_ALL_2[j]; delayms(); } for(j=2;j>0;j--) { LED_A = LED_ALL_2[j]; delayms(); } } }}2.实现第⼀个灯呼吸，由暗变亮，再由亮变暗，程序如下；#include <reg52.h>sbit LED1 = P3^0;void delay(unsigned int a) //定义⼀个延时函数{ while(--a);}void main(){ unsigned int t,circle=800; //定义变量，circle=800为led灯呼吸的间隔长短，数值越⼩，间隔越短。

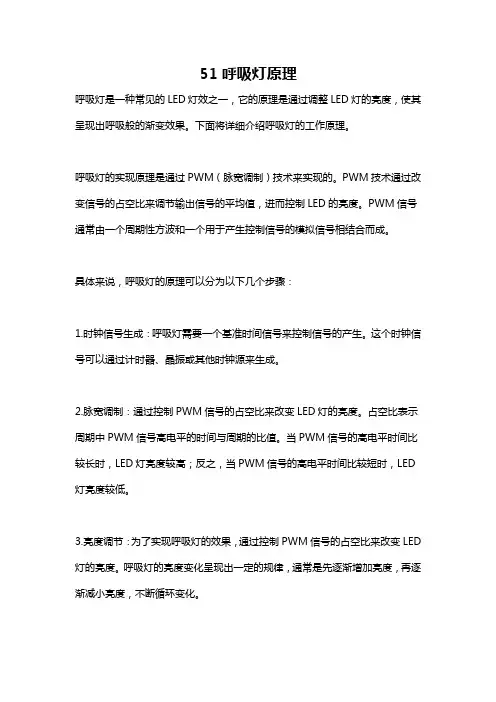

51呼吸灯原理
51呼吸灯原理呼吸灯是一种常见的LED灯效之一，它的原理是通过调整LED灯的亮度，使其呈现出呼吸般的渐变效果。
下面将详细介绍呼吸灯的工作原理。
呼吸灯的实现原理是通过PWM（脉宽调制）技术来实现的。
PWM技术通过改变信号的占空比来调节输出信号的平均值，进而控制LED的亮度。
PWM信号通常由一个周期性方波和一个用于产生控制信号的模拟信号相结合而成。
具体来说，呼吸灯的原理可以分为以下几个步骤：1.时钟信号生成：呼吸灯需要一个基准时间信号来控制信号的产生。
这个时钟信号可以通过计时器、晶振或其他时钟源来生成。
2.脉宽调制：通过控制PWM信号的占空比来改变LED灯的亮度。
占空比表示周期中PWM信号高电平的时间与周期的比值。
当PWM信号的高电平时间比较长时，LED灯亮度较高；反之，当PWM信号的高电平时间比较短时，LED 灯亮度较低。
3.亮度调节：为了实现呼吸灯的效果，通过控制PWM信号的占空比来改变LED 灯的亮度。
呼吸灯的亮度变化呈现出一定的规律，通常是先逐渐增加亮度，再逐渐减小亮度，不断循环变化。
4.脉宽调制周期控制：在PWM信号的生成过程中，需要确定一个循环周期。
循环周期内PWM信号的高电平和低电平时间比例决定了LED灯的亮度变化速度。
一般情况下，循环周期较短时，LED灯的亮度变化较快；反之，循环周期较长时，LED灯的亮度变化较慢。
5.控制电路：控制电路将以上的信号产生器、PWM调制器、亮度调节器等组合起来，实现呼吸灯的效果。
控制电路的设计需要考虑到电流的稳定性、保护电路等因素。
综上所述，呼吸灯的原理是通过PWM技术来控制LED灯的亮度变化，以实现呼吸般的渐变效果。
通过调节PWM信号的占空比、循环周期等参数，可以控制LED灯的亮度变化速度和呼吸效果。
呼吸灯广泛应用于室内照明、汽车照明、舞台、装饰等领域，给人们带来了独特而美妙的视觉效果。
用51单片机制作呼吸灯
用51单片机制作呼吸灯//晶振11.0592//灯光在单片机控制之下完成由亮到暗的逐渐变化，感觉像是在呼吸//本例在51hei-5型开发板上实现了一个数码管和一个led灯一起实现呼吸效果//文件下载:51hei/f/fxd.rar#includereg52.h#define uint unsigned int#define uchar unsigned char sbit D1=P0 ; uchar sr;uchar jf; uchar code table[]={0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,2 8,29,30,31,32,33,34,35,36,37,38,39,40,41,42,43,44,45,46,47,48,49}; void light(uchar num);void delay(uint z); void main(){//设置计数器//选取计数方式1TMOD = 0x11;//给计数器写初值TH0 = 0;TL0 = 0;//////////////////////操作单片机//开启CPU中断EA = 1;/////////////////////开启定时器T0位中断ET0 = 1;//开启计数器TR0 = 1;//操作二极管P1=0;while(1){ if(sr50) light(sr); else sr=0;}}//子函数void light(uchar num) {uchar tme;D1 = 0;tme = table[num];delay(tme);D1 = 1;delay(49-tme);}//中断函数void time () interrupt 1{//自变量自加if (jf2) { jf++; TH0 =0; TL0 = 0; }if (jf==2) {//写初值jf=0; TH0 = 254; TL0 = 254; sr++; } }void delay(uint z){uint x,y;for(x=10;x0;x--) for(y=z;y0;y--);} tips:感谢大家的阅读，本文由我司收集整编。
51单片机PWM的控制（呼吸灯）
51单片机PWM的控制（呼吸灯）一、PWMPulse Width Modulation脉冲宽度调制，简称PWM。
PWM(脉冲宽度调制)对模拟信号电平进行数字编码的方法，计算机只能输出0或5V的数字电压值而不能输出模拟电压，而我们如果想获得一个模拟电压值，则需通过使用高分辨率计数器，改变方波的占空比来对一个模拟信号的电平进行编码。
仍输出数字信号，因为满幅值的直流供电只有5V(1)和0V(0)两种。
电压是以一种连接（1）或断开（0）的重复脉冲序列被夹到模拟负载上去的，连接即是直流供电输出，断开即是直流供电断开。
通过对连接和断开时间的控制，只要带宽足够，可以输出任意不大于最大电压值的模拟电压。
输出电压=（接通时间/脉冲时间）*最大电压值•1•2二、51单片机的Timer作者用的单片机是STC89C52，其内部有3个16位Timer，分别为T/C0,T/C1,T/C2，通过配置相关寄存器即可实现Timer的功能控制。
控制PWM需要用到定时器来生成不同占空比的波形，采用定时器中断的方式。
相关寄存器：1.IE寄存器位名称功能0 EX0 外部中断0的中断允许位1 ET0 Timer0的溢出中断允许位2 EX1 外部中断1的中断允许位3 ET1 Timer1的溢出中断允许位位 名称功能 4 ES 串行口中断允许位5 ET2 Timer6 - -7 EA 中断允许总控制位2. TCON 寄存器位 名称 功能0 IT0 外部中断0的触发方式选择位。
功能和IE1类似1 IE0 外部中断0的中断请求标志位。
功能和IE1类似2 IT1 外部中断1的触发方式选择位。
当IT1=1时，为下降沿触发方式，也就是从高到低的跳变会触发外部中断1。
当IT1=0时，为低电平触发，也就是单片机检测到该引脚电平为低时，会触发外部中断13 IE1 外部中断1的中断请求标志位。
当IE1=1的时候，表示外部中断1被触发，正在请求单片机处理中断事件。
51单片机呼吸灯实验报告
呼吸灯1 功能与技术分析呼吸灯就是让LED灯的闪烁像呼吸一样，时呼时吸，时亮时暗，利用LED的余辉和人眼的暂留效应，看上去和人的呼吸一样。
可以展示出各种酷炫的图像。
1.1 呼吸灯的实现效果使用调制的方法，灯在高速闪烁时人眼是看不出来的，每个循环给闪烁的熄灭时间加1，灯就会慢慢变暗，在设置熄灭时间加到一定程度就开始减一，就会渐渐变亮了。
使得LED灯按照顺序逐渐改变亮度。
1.2 功能分析灯光在微电脑控制之下完成由亮到暗的绝剑变化，感觉就像是在呼吸。
广泛应用与数码产品，起到装饰和指示工作效果。
目前被广泛用于手机之上，并成为各大品牌新款手机的卖点之一。
1.3 技术分析用C语言编程实现PWM(脉宽调制)输出驱动LED，逐渐增加PWM的占空比从而实现LED模拟呼吸的过程，即渐亮再渐暗再渐亮再渐暗……如此往复，再利用LED的余辉和人眼的暂留效应，看上去就和人的呼吸一样。
2 硬件基础与设计整个系统的搭建，由以下元器件组成：1、12MHz晶振一个；2、stc89c51单片机一个；3、30pf无极性电容2个；4,、按钮一个；5、10K电阻一个；6、10uf有极性电容一个；7、洞洞板一个；8、LED灯若干。
2.1 基于51单片机的最小系统的设计STC89C51RC是采用8051核的ISP（In System Programming）在系统可编程芯片，最高工作时钟频率为80MHz，片内含8K Bytes 的可反复擦写1000次的Flash只读程序存储器，器件兼容标准MCS-51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISP Flash存储单元，具有在系统可编程（ISP）特性，配合PC端的控制程序即可将用户的程序代码下载进单片机内部，省去了购买通用编程器，而且速度更快。
STC89C51RC系列单片机是单时钟/机器周期(1T)的兼容8051 内核单片机，是高速/ 低功耗的新一代8051 单片机，全新的流水线/精简指令集结构,内部集成MAX810 专用复位电路。
51单片机花样呼吸灯程序
51单片机花样呼吸灯程序(总5页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March#include<>/*-----------定义单片机引脚--*/sbit LED0=P1^0;sbit LED1=P1^1;sbit LED2=P1^2;sbit LED3=P1^3;sbit LED4=P1^4;sbit LED5=P1^5;sbit LED6=P1^6;sbit LED7=P1^7;void Delay(unsigned int t); //函数声明unsigned int z,y;void main (void)//主函数{unsigned int CYCLE=1000,PWM_LOW=0;//定义周期并赋值while (1) //主循环{/*--------整排LED灯呼吸---------*/P1=0x00;Delay(1000); //加延时，可以看到熄灭的过程（下面程序同理）for(PWM_LOW=1;PWM_LOW<CYCLE;PWM_LOW++) //PWM_LOW表示低{P1=0x00;Delay(PWM_LOW);P1=0xff;Delay(CYCLE-PWM_LOW);}P1=0xff;for(PWM_LOW=CYCLE-1;PWM_LOW>0;PWM_LOW--) //与逐渐变亮相反的过程{P1=0x00; //点亮LEDDelay(PWM_LOW);P1=0xff; //熄灭LEDDelay(CYCLE-PWM_LOW); //主循环中添加其他需要一直工作的程序，延时长度，600次循环中从599减至1}/*--------第一颗LED灯呼吸---------*//* LED0=1;Delay(1000);for(PWM_LOW=1;PWM_LOW<CYCLE;PWM_LOW++){LED0=0;Delay(PWM_LOW);LED0=1;}LED0=0;for(PWM_LOW=CYCLE-1;PWM_LOW>0;PWM_LOW--) {LED0=0;Delay(PWM_LOW);LED0=1;Delay(CYCLE-PWM_LOW);}/*--------第二颗LED灯呼吸----------*//* LED1=1;Delay(500);for(PWM_LOW=1;PWM_LOW<CYCLE;PWM_LOW++){LED1=0;Delay(PWM_LOW);LED1=1;Delay(CYCLE-PWM_LOW);}LED1=0;for(PWM_LOW=CYCLE-1;PWM_LOW>0;PWM_LOW--){LED1=0;Delay(PWM_LOW);LED1=1;Delay(CYCLE-PWM_LOW);}/*--------第三颗LED灯呼吸----------*//* LED2=1;Delay(500);for(PWM_LOW=1;PWM_LOW<CYCLE;PWM_LOW++){LED2=0;Delay(PWM_LOW);LED2=1;Delay(CYCLE-PWM_LOW);}LED2=0;for(PWM_LOW=CYCLE-1;PWM_LOW>0;PWM_LOW--){LED2=0;Delay(PWM_LOW);LED2=1;}/*--------第四颗LED灯呼吸----------*//* LED3=1;Delay(500);for(PWM_LOW=1;PWM_LOW<CYCLE;PWM_LOW++){LED3=0;Delay(PWM_LOW);LED3=1;Delay(CYCLE-PWM_LOW);}LED3=0;for(PWM_LOW=CYCLE-1;PWM_LOW>0;PWM_LOW--){LED3=0;Delay(PWM_LOW);LED3=1;Delay(CYCLE-PWM_LOW);}/*--------第五颗LED灯呼吸----------*//* LED4=1;Delay(500);for(PWM_LOW=1;PWM_LOW<CYCLE;PWM_LOW++){LED4=0;Delay(PWM_LOW);LED4=1;Delay(CYCLE-PWM_LOW);}LED4=0;for(PWM_LOW=CYCLE-1;PWM_LOW>0;PWM_LOW--){LED4=0;Delay(PWM_LOW);LED4=1;Delay(CYCLE-PWM_LOW);}/*--------第六颗LED灯呼吸----------*//* LED5=1;Delay(500);for(PWM_LOW=1;PWM_LOW<CYCLE;PWM_LOW++){LED5=0;Delay(PWM_LOW);LED5=1;Delay(CYCLE-PWM_LOW);}LED5=0;for(PWM_LOW=CYCLE-1;PWM_LOW>0;PWM_LOW--){LED5=0;Delay(PWM_LOW);LED5=1;Delay(CYCLE-PWM_LOW);}/*--------第七颗LED灯呼吸----------*//* LED6=1;Delay(500);for(PWM_LOW=1;PWM_LOW<CYCLE;PWM_LOW++){LED6=0;Delay(PWM_LOW);LED6=1;Delay(CYCLE-PWM_LOW);}LED6=0;for(PWM_LOW=CYCLE-1;PWM_LOW>0;PWM_LOW--){LED6=0;Delay(PWM_LOW);LED6=1;Delay(CYCLE-PWM_LOW);}/*--------第八颗LED灯呼吸----------*//* LED7=1;Delay(500);for(PWM_LOW=1;PWM_LOW<CYCLE;PWM_LOW++){LED7=0;Delay(PWM_LOW);LED7=1;Delay(CYCLE-PWM_LOW);}LED7=0;for(PWM_LOW=CYCLE-1;PWM_LOW>0;PWM_LOW--){LED7=0;Delay(PWM_LOW);LED7=1;Delay(CYCLE-PWM_LOW);}/* P1=0x00;for(z=500;z>0;z--)for(y=110;y>0;y--);P1=0xff;for(z=500;z>0;z--)for(y=110;y>0;y--);P1=0x00;for(z=500;z>0;z--)for(y=110;y>0;y--);P1=0xff;for(z=500;z>0;z--)for(y=110;y>0;y--); */}}void Delay(unsigned int t){while(--t);}。
呼吸灯程序
呼吸灯（简单易懂）如题呼吸灯就是让LED灯的闪烁像呼吸一样，时呼时吸，时亮时暗，利用LED的余辉和人眼的暂留效应，看上去和人的呼吸一样。
二、设计原理：用C语言编程实现PWM(脉宽调制)输出驱动LED，逐渐增加PWM的占空比从而实现LED模拟呼吸的过程，即渐亮再渐暗再渐亮再渐暗……如此往复，再利用LED的余辉和人眼的暂留效应，看上去就和人的呼吸一样。
三、整体方案设计8个LED按照顺序逐个实现呼吸效果。
加以其他闪烁花样增加更炫彩的效果。
四、实验元件及器材（1）元件：LED（发光二极管） 8个1KΩ电阻8个 1nf电容2个晶振1个AT89C51芯片 1个（2）器件：Atmega128开发板 1块计算机 1台五、硬件原理（1）主电路:8个LED分别连接A T89C51的P1口，使用共阳方式，并加以1kΩ的电阻接入电源。
#include<reg52.h> //包含头文件，一般情况不需要改动，//头文件包含特殊功能寄存器的定义/*-------------------------IO口定义----------------------------*/ sbit LED0=P0^0;// 用sbit 关键字定义 LED到P0.0端口，LED是自己任意定义且容易记忆的符号sbit wei=P1^1;sbit duan=P1^0;sbit lcden=P1^7;sbit dianzhen=P1^3;sbit leden=P1^2;void Delay(unsigned int t); //函数声明/*------------------------------------------------主函数------------------------------------------------*/void main (void){unsigned int CYCLE=600,PWM_LOW=0;//定义周期并赋值lcden=0;P0=0x00;dianzhen=0;P0=0xff;wei=0;duan=0;while (1) //主循环{LED0=1;Delay(150000); //特意加延时，可以看到熄灭的过程for(PWM_LOW=1;PWM_LOW<CYCLE;PWM_LOW++)//PWM_LOW表示低电平时间{//，这个循环中低电平时长从1累加到CYCLE（周期）的值，即600次LED0=0; //点亮LEDDelay(PWM_LOW);//延时长度，600次循环中从1加至599LED0=1; //熄灭LEDDelay(CYCLE-PWM_LOW);//延时长度，600次循环中从599减至1}//LED0=0;for(PWM_LOW=CYCLE-1;PWM_LOW>0;PWM_LOW--){//与逐渐变亮相反的过程LED0=0;Delay(PWM_LOW);LED0=1;Delay(CYCLE-PWM_LOW);}//主循环中添加其他需要一直工作的程序}}/*------------------------------------------------延时函数，含有输入参数unsigned int t，无返回值unsigned int 是定义无符号整形变量，其值的范围是0~65535------------------------------------------------*/void Delay(unsigned int t){while(t--) ;}原理：用定时器模拟PWM，改变其占空比，用以控制LED的亮度。
单片机流水灯与呼吸灯结合-滴水灯程序及详细教程（转载）
单片机流水灯与呼吸灯结合-滴水灯程序及详细教程（转载）TWAS手把手教你做呼吸灯-基于51单片机学习板内容比较简单，发这个贴主要是针对新手！什么是呼吸灯？顾名思义，灯光在微电脑控制之下完成由亮到暗的逐渐变化，感觉像是在呼吸。
用专业的话来说是通过控制PWM的占空比来完成对LED亮度的控制什么是PWM和占空比？脉冲宽度调制（Pulse Width Modulation，简称PWM），是利用微处理器的数字输出来对模拟电路进行控制的一种技术。
占空比：高电平在一个周期之内所占的时间比率。
呼吸灯原理当一颗LED在高速闪烁，闪烁的频率已经超过了人眼的感知的范围，那么我们看到这颗LED就是一直亮的，也就是视觉暂留现象（余晖效应）。
如果我们控制一次闪烁中亮和灭的时间（修改占空比），就可以控制亮度。
代码实现：/******************************************************** 程序名称：main.c* 程序功能：实现呼吸灯的主程序文件* 程序作者：TWAS* 创建时间：2015-1-22* 修改时间：* 程序版本：V0.1*******************************************************//* 包含的头文件 */#include <reg52.h>/* 寻址变量定义 */sbit LED_Drive = P3^5; /* 定义驱动LED的IO口，LED为共阳 *//******************************************************* 函数名称：main* 函数功能：主函数* 入口参数：NULL* 出口参数：NULL*******************************************************/int main(){unsigned char i;/* 初始化 */LED_Drive = 1;/* 主循环 */while(1){for(i = 0; i < 200; i++){/* 外边的for循环共循环200次，前面10次点亮LED，后面180次熄灭LED* 通过修改if后面的值，就可以改变占空比*/if(i < 10){LED_Drive = 0;}else{LED_Drive = 1;}}}return 0;}/******************************************* 程序结束*****************************************/可以明显看出我们所控制的LED比电源灯暗许多，既然我们会控制亮度，想实现呼吸灯也就变的简单了代码实现：（为了节约空间和界面简洁，只贴出主要实现的部分）int main(){unsigned char i;unsigned char ucNum = 0; /* 新增两个变量，ucNum 控制占空比*/bit bAdd = 1; /* bAdd选择是增大占空比还是减小占空比 *//* 初始化 */LED_Drive = 1;/* 主循环 */while(1){for(i = 0; i < 200; i++){/* 外边的for循环共循环200次，前面10次点亮LED，后面180次熄灭LED* 通过修改if后面的值，就可以改变占空比*/if(i < ucNum){LED_Drive = 0;}else{LED_Drive = 1;}}/* 选择是增大占空比还是减小占空比 */if (1 == bAdd){ucNum++;}else{ucNum--;}/* 当Num等于200也就是最大值时,bAdd置0，Num开始减小*/if (200 == ucNum){bAdd = 0;}/* 当Num等于200也就是最大值时,bAdd置1，Num开始增大*/else if (0 == ucNum){bAdd = 1;}}return 0;}由于图片看不到效果，这个地方就不贴图了，根据测试，我们的所需要的功能实现了！但是这时候有的人就有疑问了，这是很普通的LED，那如果是特殊一点的呢？比如我所用的学习板上面，16颗LED是用595驱动的，那呼吸灯又该如何实现呢？其实很简单，我们把驱动LED的函数封装一下，直接替换，其它不变就行了！代码实现：（为了节约空间和界面简洁，只贴出主要实现的部分）for(i = 0; i < 200; i++){/* 外边的for循环共循环200次，前面10次点亮LED，后面180次熄灭LED* 通过修改if后面的值，就可以改变占空比*/if(i < ucNum){DriveLED(0x0003); /* LED驱动，点亮D1和D2 */}else{DriveLED(0x0002); /* LED驱动，熄灭D1点亮D2 */}}当我把程序改成这样的时候，出了一点问题，不能呼吸，变成闪烁了！等等，先把LED驱动部分发一下：/******************************************************* 函数名称：SendData* 函数功能：74HC595数据的发送* 入口参数：unsigned int uiDataOne, unsigned int uiDataTwo * 出口参数：void*******************************************************/void SendData(unsigned char ucDataOne, unsigned char ucDataTwo){unsigned int i = 0;/* 将片选信号置为低电平 */HC595RCK = 0;/* 输入第一个数据：uiDataOne */for (i = 0; i < 8; i++){/* 给出脉冲信号，首先将CLK置为0 */HC595CLK = 0;if (0 != (ucDataOne & 0x80)){HC595DATA = 1;}else{HC595DATA = 0;}/* 给出脉冲信号，首先将CLK置为1 */HC595CLK = 1;/* 准备第二个数据 */ucDataOne = ucDataOne << 1;}/* 输入第二个数据：uiDataTwo */for (i = 0; i < 8; i++)/* 给出脉冲信号，首先将CLK置为0 */HC595CLK = 0;if (0 != (ucDataTwo & 0x80)){HC595DATA = 1;}else{HC595DATA = 0;}/* 给出脉冲信号，首先将CLK置为1 */HC595CLK = 1;/* 准备第二个数据 */ucDataTwo = ucDataTwo << 1;}/* 将片选信号置为高电平 */HC595RCK = 1;}/******************************************************** * 函数名称：DriveLED* 函数功能：595驱动程序是分两个数据发的，* 本函数把它合并成一个数据* 入口参数：uiData:16颗LED需要显示的数据* 出口参数：NULL*******************************************************/ void DriveLED(unsigned int uiData)SendData(uiData >> 8,uiData);}继续刚刚的问题，呼吸灯变成闪烁了，怎么回事呢？在程序逻辑上是没有问题的，我们只是更改了LED的驱动部分，看来就是LED驱动的问题了！先来Debug看一下，执行DriveLED这个函数，时间是接近400微妙，循环200次，就是差不多80毫秒，那么LED的闪烁频率为12.5HZ（都是大概的值，没有精确计算），还不足以形成视觉暂留现象。
