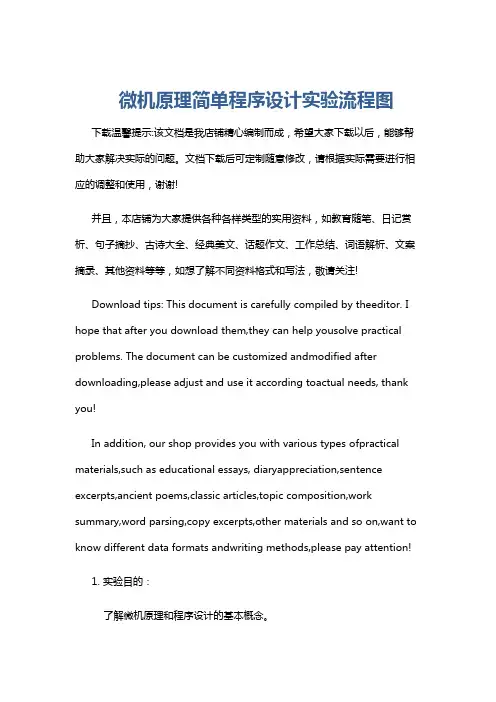

微机原理简单程序设计实验流程图
微机原理简单程序设计实验流程图下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 实验目的：了解微机原理和程序设计的基本概念。
掌握使用汇编语言或高级语言进行程序设计的方法。
微机原理的实验报告
一、实验目的1. 理解微机的基本组成和各部件的功能；2. 掌握微机的工作原理和指令系统；3. 熟悉汇编语言程序设计的基本方法；4. 提高动手能力和实际操作技能。
二、实验内容1. 微机系统组成实验（1）实验目的：了解微机的基本组成和各部件的功能。
（2）实验内容：观察并记录微机系统的各个部件，如CPU、内存、硬盘、主板等，并了解它们的功能。
（3）实验步骤：①观察微机系统各个部件的连接情况；②了解各个部件的功能和作用；③分析微机系统的整体结构。
2. 微机工作原理实验（1）实验目的：掌握微机的工作原理。
（2）实验内容：观察并记录微机工作过程中的各个阶段，如指令的取指、译码、执行等。
（3）实验步骤：①观察微机工作过程中的各个阶段；②了解各个阶段的功能和作用；③分析微机工作原理。
3. 指令系统实验（1）实验目的：熟悉汇编语言指令系统。
（2）实验内容：学习汇编语言的基本指令，如数据传送指令、算术运算指令、逻辑运算指令等。
（3）实验步骤：①学习汇编语言的基本指令；②编写简单的汇编语言程序，实现数据传送、算术运算、逻辑运算等功能；③调试程序，观察程序运行结果。
4. 汇编语言程序设计实验（1）实验目的：提高汇编语言程序设计能力。
（2）实验内容：编写一个汇编语言程序，实现以下功能：①计算两个数的和；②判断一个数是否为偶数；③输出程序运行结果。
（3）实验步骤：①编写汇编语言程序，实现上述功能；②调试程序，观察程序运行结果；③分析程序运行过程，确保程序正确性。
三、实验结果与分析1. 微机系统组成实验：通过观察和记录微机系统的各个部件，了解了微机的基本组成和各部件的功能。
2. 微机工作原理实验：通过观察微机工作过程中的各个阶段，掌握了微机的工作原理。
3. 指令系统实验：通过学习汇编语言的基本指令，熟悉了汇编语言指令系统。
4. 汇编语言程序设计实验：通过编写汇编语言程序，提高了汇编语言程序设计能力。
四、实验心得通过本次微机原理实验，我对微机的基本组成、工作原理和指令系统有了更深入的了解。
实验五、可编程并行接口实验(8255方式0)
实验五、可编程并行接口实验（8255方式0）一、实验目的1、掌握微机原理硬件实验系统的运行方法；2、掌握8255A 工作方式、与和微机接口方法、编程原理；3、掌握微机硬件系统的设计步骤。
二、实验原理1、8255A 芯片简介： 8255A 可编程外围接口芯片是INTEL 公司生产的通用并行接口芯片，它具有A 、B 、C 三个并行接口，用+5V 单电源供电，能在以下三种方式下工作：方式0：基本输入/ 输出方式方式l ：选通输入/ 输出方式方式2：双向选通工作方式图5-1三、实验内容1、8255基本输入/出程序分析与调试；（1）编程指南使8255A端口A工作在方式0并作为输入口，读取K8~K1个开关量，PB口工作在方式0作为输出口，接发光二极管L8-L1。
（2）参考源码;SY5_1.ASMPORT_A EQU 0FF28H ;8255 PA口地址PORT_B EQU 0FF29H ;8255 PB口地址PORT_C EQU 0FF2AH ;8255 PC口地址PORT_CTL EQU 0FF2AH ;8255 控制字地址CODE SEGMENTASSUME CS:CODEORG 11B0H ;代码起始地址START: MOV AL,90H ;定义端口工作方式与输入、输出MOV DX,PORT_CTLOUT DX,ALIOLED1: MOV DX,PORT_A ;读PA口状态IN AL,DXMOV DX,PORT_B ;写PB口OUT DX,ALJMP IOLED1CODE ENDSEND START（3）操作步骤a、根据图5-1连线；b、在dice8088应用程序（见桌面快捷图标）下完成以上代码的编辑、编译与连接（执行菜单项：“调试”-“编译程序”）；c、译连接通过的程序通过RS232串口装载置实验硬件系统中(执行菜单项：“调试”-“编译程序”)。
此操作必须在PC机与实验箱通信正常连接的前提下进行（在dice8088应用程序中状态栏中有联机信息）；造成联机失败的主要原因有：串口线未连接（重新连接串口线）；通信数据出错（关闭实验箱电源和dice8088应用程序，然后先打开实验箱电源，再执行dice8088应用程序）；硬件系统处于非接收状态（只有在实验箱上的第一位数码管显示P. 时方可装载程序，可通过按实验箱上的复位按钮使其恢复到P. 状态）；d、运行程序：方法一、通过dice8088应用程序控制实验箱中的程序运行（执行菜单项：“调试”-“连续运行”）；方法二、通过实验箱的小键盘运行程序，先在P. 状态下输入代码起始地址（本程序的起始地址为：11B0），后按小键盘上的执行按钮（EX），此时数码管的最高位显示程序运行提示符“┌”。
微机原理与单片机实验报告
微机原理与单片机实验报告Prepared on 22 November 2020北京联合大学信息学院实验报告课程名称：微型计算机原理学号：姓名：2012 年 6 月 9 日目录实验1 EMU8086模拟器的使用一实验要求利用EMU8086模拟器环境，完成创建源程序文件，运行调试，实验结果的查看二实验目的：熟悉EMU8086实验环境三 EMU8086环境：1 模拟器编辑窗口2 模拟器调试窗口四实验内容实验内容1：新建文件。
运行 emu80861. 新建文件：单击“新建”按钮，选择COM模板，在模拟器编辑窗口中输入如下程序代码：MOV AX, 1020HMOV BX, 2030HMOV AX, BXADD AX, BXMOV [BX], AXMOV [2032H], AXHLT2. 编译：单击“编译”按钮，对程序段进行编译；3. 保存：编译通过，单击“完成”按钮，将其以文件名“EXP1”保存在本地磁盘上。
4. 仿真：单击“仿真”按钮，打开模拟器调试窗口和源文件窗口。
5.在模拟器调试窗口中的寄存器组区，查看数据寄存器AX,BX,CX,DX；段寄存器CS,ES,SS,DS；指令指针寄存器IP；指针寄存器SP,BP；变址寄存器SI,DI；标志寄存器的值。
6.单击“单步前”按钮，单步执行程序，并观察每次单步执行后，相关寄存器值的变化。
7.单击“重载”按钮，将程序重载，并调整指令运行步进时延为 400毫秒，单击“全速”按钮，运行程序，8.程序运行之后，在程序调试窗口中，选择[view]/[memory]，查看模拟器环境中，内存单元0700：0100开始的连续10个单元的内容9.将“存储器”中的地址改为0700:2030，查看开始的四个字节的内容，并思考其内容与程序的关联。
10.将“存储器”中地址改为1000:0100，并将从其开始的连续10个单元的内容改为55H。
实验内容2：运行范例在模拟器编辑窗口中1.点击典型范例2.选择：hellow,word程序，编译，运行，观察结果。

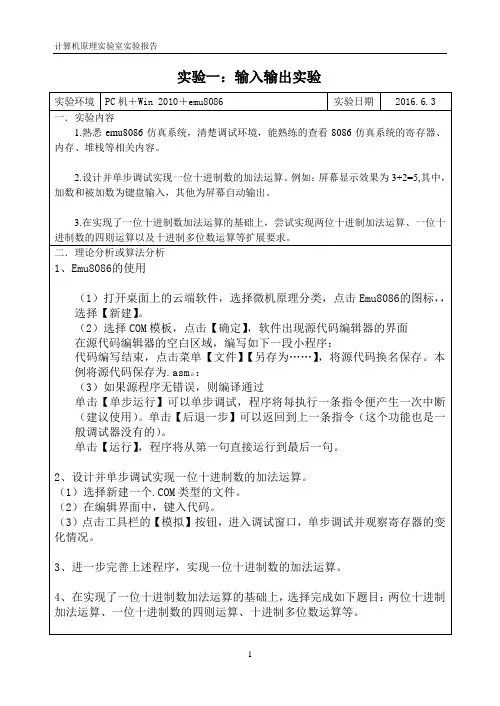

微机原理与接口技术输入输出实验
实验一：输入输出实验实验环境PC机＋Win 2010＋emu8086 实验日期2016.6.3 一．实验内容1.熟悉emu8086仿真系统，清楚调试环境，能熟练的查看8086仿真系统的寄存器、内存、堆栈等相关内容。
2.设计并单步调试实现一位十进制数的加法运算。
例如：屏幕显示效果为3+2=5,其中，加数和被加数为键盘输入，其他为屏幕自动输出。
3.在实现了一位十进制数加法运算的基础上，尝试实现两位十进制加法运算、一位十进制数的四则运算以及十进制多位数运算等扩展要求。
二．理论分析或算法分析1、Emu8086的使用（1）打开桌面上的云端软件，选择微机原理分类，点击Emu8086的图标，，选择【新建】。
（2）选择COM模板，点击【确定】，软件出现源代码编辑器的界面在源代码编辑器的空白区域，编写如下一段小程序：代码编写结束，点击菜单【文件】【另存为……】，将源代码换名保存。
本例将源代码保存为.asm。
：（3）如果源程序无错误，则编译通过单击【单步运行】可以单步调试，程序将每执行一条指令便产生一次中断（建议使用）。
单击【后退一步】可以返回到上一条指令（这个功能也是一般调试器没有的）。
单击【运行】，程序将从第一句直接运行到最后一句。
2、设计并单步调试实现一位十进制数的加法运算。
（1）选择新建一个.COM类型的文件。
（2）在编辑界面中，键入代码。
（3）点击工具栏的【模拟】按钮，进入调试窗口，单步调试并观察寄存器的变化情况。
3、进一步完善上述程序，实现一位十进制数的加法运算。
4、在实现了一位十进制数加法运算的基础上，选择完成如下题目：两位十进制加法运算、一位十进制数的四则运算、十进制多位数运算等。
三．实现方法（含实现思路、程序流程图、实验电路图和源程序列表等）一位加法：org 100hmov ah, 1int 21hmov bl, al mov ah, 2 mov dl, '+' int 21hmov ah, 1int 21hand bl, 0fh and ax, 0fh add al, bl aaaor ax, 3030h mov bx, ax mov ah, 2 mov dl, '=' int 21h cmp bh, 30hje j1mov ah, 2 mov dl, bhint 21hj1:mov ah, 2 mov dl, blint 21hret 多位加法：org 100hmov ah, 1int 21hmov bh, al int 21hmov bl, al mov ah, 2mov dl, '+'int 21hmov ah, 1int 21hmov ch, al int 21hmov cl, aland bx, 0f0fh and cx, 0f0fh mov ax, cxadd ax, bxaaaor ax, 3030h mov bx, ax mov ah, 2mov dl, '='int 21h cmp bh, 30hje j1mov ah, 2mov dl, bhint 21hj1:mov ah, 2mov dl, blint 21hret一位减、乘、除：mov ah, 1int 21hand al, 0fhmov bl, al mov ah, 1int 21hmov dl, alint 21hand al, 0fhxor ah, ahcmp dl, '+'jne jp1add al, blaaajmp short jp4jp1:cmp dl, '-'jne jp2xchg al, blsub al, blaasjmp short jp4jp2:cmp dl, '*'jne jp3mul blaamjmp short jp4jp3:xchg al, bldiv blaam jp4:mov bx, axmov ah, 2mov dl, '='int 21hor bx, 3030h cmp bh, '1'jc j1mov dl, bhint 21hj1:mov dl, blint 21h四．实验结果分析（含执行结果验证、输出显示信息、图形、调试过程中所遇的问题及处理方法等）一位数加法：多位数加法：一位数减、乘、除法五．结论通过这次实验，我对EMU8086实验模拟环境有相应的了解，熟悉了基本的EMU8086的使用方法，同时也对mov这个指令有了深入的理解，并且知道了各个存储器里面的值得存储过程，为以后的的学习打下了坚实的基础。
微机原理软件实验报告
信息与通信工程学院微机原理软件实验报告班级：姓名：学号：日期：2011年12月实验一DEBUG的使用 (1)一、实验目的 (1)二、实验内容 (1)三、预习思考 (3)四、实验过程 (4)五、实验总结 (9)实验二分支、循环程序设计 (10)一、实验目的 (10)二、实验内容 (10)三、预习思考 (10)四、实验过程 (10)(一)、流程图 (11)(二)、源代码 (11)(三)、实验分析 (11)五、实验总结 (14)实验三代码转换程序设计 (15)一、实验目的 (15)二、实验内容 (15)三、预习思考 (15)四、实验过程 (16)(一)流程图 (16)(二)模块层次图 (16)(三)源代码 (17)(四)实验分析 (21)五、实验总结 (22)实验四子程序设计 (23)一、实验目的 (23)二、实验内容 (23)三、预习思考 (23)四、实验过程 (24)(一)流程图 (24)(二)模块层次图 (25)(三)源代码 (25)(四)实验分析 (34)五、实验总结 (35)实验五中断程序设计 (37)一、实验目的 (37)二、实验内容 (37)三、预习思考 (37)四、实验过程 (38)(一)流程图 (38)(二)源代码 (39)(三)实验分析 (45)五、实验总结 (46)实验一 DEBUG 的使用一、实验目的1.掌握汇编程序的编辑、编译、连接和执行的全过程；2.学习和掌握用DEBUG调试程序的方法。
二、实验内容1.用编辑软件，输入以下汇编语言源程序：DAT SEGMENTA DB 20B DB 15Y DB 3 DUP(0)Z DB 0,0DAT ENDSSTA SEGMENT STACKDW 50 DUP(?)STA ENDSCOD SEGMENTASSUME CS:COD,DS:DATSTAR PROC FARPUSH DSXOR AX,AXPUSH AXMOV AX,DATMOV DS,AXMOV AX,STAMOV SS,AXMOV AL,AMOV Z,ALMOV Z+1,ALCALL SUB1MOV AL,BMOV Z,ALMOV Z+1,ALCALL SUB1MOV AL,AMOV Z,ALMOV AL,BMOV Z+1,ALCALL SUB1ADD WORD PTR Y,AXADC BYTE PTR[Y+2],0RETSTAR ENDPSUB1 PROCMOV AL,ZMOV AH,Z+1MUL AHADD WORD PTR Y,AXADC BYTE PTR[Y+2],0RETSUB1 ENDPCOD ENDSEND STAR2.通过编译，连接形成可执行文件。
最新东南大学-微机原理-微机系统与接口-实验五-六-实验报告-自动化学院
东南大学《微机实验及课程设计》实验报告实验五8253 计数器/定时器实验六8255 并行输入输出姓名：学号：08011专业：自动化实验室：计算机硬件技术实验时间：2012年04月27日报告时间：2013年05月15日评定成绩：审阅教师：一. 实验目的实验五：1）掌握计数器/定时器8253 的基本工作原理和编程应用方法；2）了解掌握8253 的计数器/定时器典型应用方法实验六：1）掌握8255方式0的工作原理及使用方法，利用直接输入输出进行控制显示；2）掌握8段数码管的动态刷新显示控制；3）分析掌握8255工作方式１时的使用及编程，进一步掌握中断处理程序的编写。
二. 实验内容实验五：必做：5-1 将计数器0设置为方式0，计数初值为N（小于等于0FH），用手动的方式逐个输入单脉冲，编程使计数值在屏幕上显示，并同时用逻辑笔观察OUT0电平变化。
（参考程序p63）5-2 将计数器0、1分别设置在方式3，计数初值设为1000，用逻辑笔观察OUT0电平的变化。
（参考程序p64）实验六：（1）8255方式 0：简单输入输出实验电路如图一，8255C口输入接逻辑电平开关K0～K7，编程A口输出接 LED显示电路L0～L7；用指令从 C口输入数据，再从A口输出。
图一 8255简单输入输出（2）编程将A口 L0-L7控制成流水灯，流水间隔时间由软件产生；流水方向由K0键在线控制，随时可切换；流水间隔时间也可由K4～K7键编码控制，如 0000对应停止，0001对应 1秒，1111对应 15秒,大键盘输入 ESC键退出。
（3）8段数码管静态显示:按图二连接好电路，将 8255的 A口PA0～PA6分别与七段数码管的段码驱动输入端a～ｇ相连，位码驱动输入端 S1接+5V（选中），S0、dp接地（关闭）。
编程从键盘输入一位十进制数字（0～9），在七段数码管上显示出来。
图二单管静态显示(4) 8段数码管动态显示：按图三连接好电路，七段数码管段码连接不变，位码驱动输入端S1、S0 接8255 C口的PC1、PC0。
微机原理实验指导书
实验八 RS-232标准全双工查询方式 异步串行通信实验
实验目的
学习RS-232C标准的串行通信接口电路及串行通信收/发程序的 设计原理与方法。
实验求
采用两台MFID平台板上的串行接口电路进行硬件连接，分别编 写甲乙两机各自的发送与接收程序，并进行调试，直至程序正 常运行。
实验内容
甲乙两台微机之间，按RS-232C标准协议，进行零MODEM方 式，全双工串行通信。所谓全双工是双方通过各自的键盘按键 发送，同时接收对方发来的字符。发送与接收的字符均在屏幕 上显示。通信数格式为起止式：1位停止位，7位数据位，无校 验，波特率因子为16。波特率为1200bps。按ESC键，退出。
微机原理实验指导书
华中科技大学计算机学院 武汉豪申光电新技术有限公司
目录
实验一 实验二 实验三 实验四 实验五 实验六 实验七 实验八 实验九 实验十
系统认识实验 分支程序设计实验 循环程序设计实验 排序程序设计实验 子程序设计实验 8255并行接口实验 音乐发声器接口实验 RS-232标准全双工查询方式异步串行通信实验 查询方式A/D转换器接口实验 D/A函数波形发生器接口实验
实验二 分支程序设计实验
实验目的
掌握分支程序的结构。 掌握分支程序的设计方法。
实验要求
编制计算下面函数值的程序（x,y的值在－128～＋127之间） 1 x>=0,y>=0 a= -1 x<0,y<0 0 x,y异号 输入数据为x、y，输出数据为a。
实验内容
在MF2KP环境下输入汇编程序，编译、连接，生成.exe文 件。 2. 启动调试程序(Debug)。 3. 在程序的退出处设置断点，利用Add Watch命令查看A中 的内容是否正确。
微机原理实验指导书
实验一数据传送实验目的:1.熟悉8086指令系统的数据传送指令及8086的寻址方式。
2.利用TurboDebugger调试工具来调试汇编语言程序。
实验任务:1．通过下述程序段的输入和执行来熟悉TurboDebugger的使用，并通过显示器屏幕观察程序的执行情况。
练习程序段如下：MOVBL，08HMOVCL，BLMOVAX，03FFHMOVBX，AXMOVDS:[0020H]，BX2．用以下程序段将一组数据压入（PUSH）堆栈区，然后通过不同的出栈顺序出栈，观察出栈后数据的变化情况。
压栈程序段如下：MOVAX，0102HMOVBX，0304HMOVCX，0506HMOVDX，0708HPUSHAXPUSHBXPUSHCXPUSHDX出栈程序段请自行编写（用不同的出栈顺序）。
3.指出下列指令的错误并加以改正，上机验证之。
(1)MOV[BX]，[SI](2)MOVAH，BX(3)MOVAX，[SI][DI](4)MOVBYTEPTR[BX]，2000H(5)MOVCS，AX(6)MOVDS，2000H4.设置各寄存器及存储单元的内容如下：(BX)＝0010H，(SI)＝0001H(10010H)＝12H，(10011H)＝34H，(10012H)＝56H，(10013H)＝78H(10120H)＝0ABH，(10121H)＝0CDH，(10122H)＝0EFH说明下列各条指令执行完后AX寄存器中的内容，并上机验证。
(1)MOVAX，1200H(2)MOVAX，BX(3)MOVAX，[0120H](4)MOVAX，[BX](5)MOVAX，0110H[BX](6)MOVAX，[BX][SI](7)MOVAX，0110H[BX][SI]5.将DS:1000H字节存储单元中的内容送到DS:2020H单元中存放。
试分别用8086的直接寻址、寄存器间接寻址、变址寻址、寄存器相对寻址传送指令编写程序段，并上机验证结果。
微机原理实验程序 中国石油大学(华东)
实验3 循环程序设计实验内容：1.数组X,Y,Z,。
X=32，-43，76，95，-1;Y=-78，127，-128，-125，88。
计算两数之和，送入数组S。
DATA SEGMENTX DB 32，-43，76，95，-1Y DB -78，127，-128，-125，88S DB 5 DUP(0)DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX ,DATAMOV DS,AXMOV CX,5MOV SI,0FOR:MOV AL,X[SI]ADD AL,Y[SI]MOV S[SI],ALINC SILOOP FORCODE ENDSEND START2.两个多位十进制数，X=1357902468，Y=5790123467。
计算两数之和（BCD码）。
DATA SEGMENTX DB 68H,24H,90H,57H,13HY DB 67H,34H,12H,90H,57HS DB 5 DUP(0)DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX ,DATAMOV DS,AXMOV CX,5MOV SI,0CLCFOR:MOV AL,X[SI]ADD AL,Y[SI]DAAMOV S[SI],ALINC SILOOP FORCODE ENDSEND START实验4 子程序调用变成设计实验内容：用子程序调用方法，现有数组X=32，-43,76,95，-1，-78,127，-128，-125,88 编程按递增顺序排序输出。
DATA SEGMENTX DB 32，-43，76，95，-1，-78，127，-128，-125，88ENDS SEGMENTCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX ,DATAMOV DS,AXCALL SUB1MOV AH,4CHINT 21HSUB1 PROC NEARMOV CX,9LP1:MOV BX,0MOV DX,CXLP2；MOV AL,X[BX]CMP AL,X[BX+1]JLE NEXTXCHG AL,X[BX+1]NEXT:INC BXDEC DXJNE LP2LOOP LP1RETSUB1 ENDPCODE ENDSEND START实验5 DOS功能调用实验内容：1.从键盘连续输入五个单个字符，然后再反向输出这5个字符。
微机原理 第6章 输入和输出
14
⒈无条件传送的输入方式
数据 三 来自 外设 态 缓冲器 8 数据总线DB 数据总线 地址译码器 地址总线
当执行： 当执行： IN AL , n
IO/M RD 图6-2 无条件传送的输入方式
15
⒉无条件传送的输出方式
74LS273 锁存器 到外设 CLK n IO/M WR 无条件传送的输出方式 8 数据总线DB 数据总线 地址译码器 地址总线
第6章 输入和输出
6.1 概述 6.2 输入和输出的寻址方式 6.3 CPU与I/O之间的接口信号 与 之间的接口信号 6.4 CPU与外设之间数据的传送方式 与外设之间数据的传送方式
1
6.1 概 述
输入和输出设备是计算机系统的重要 输入和输出设备是计算机系统的重要 组成部分。 组成部分。
程序 原始 数据 信息
25
1. 查询输入方式
数据口 • o 输 数据 入 > 装 +5V • oR
D 数据 M / IO
o
o o
CS
RD 地址译码
A7~ A0
数据端口
去DB 状态信息
Q
状态端口 地址 译码
Ready(D4) o 状态口 o CS o o
选通 信号
›
M / IO
RD
图6-5 查询式输入接口电路
26
当输入装置数据准备好① 当输入装置数据准备好①发出一个选通信 一面把数据锁存起来,一面送 号,一面把数据锁存起来 一面送 触发器的 一面把数据锁存起来 一面送D触发器的 CLK端,将D=1打入 端,使Q=1；②CPU读入状 打入Q端 使 端将 打入 ； 读入状 态信息READY(D4) ；③当READY=1,输入数据； 输入数据； 态信息 输入数据 读入数据同时,将状态信号清零 将状态信号清零。 ④读入数据同时 将状态信号清零。 程序段如下： 程序段如下：
微机原理实验报告
微机原理实验报告实验目的，通过本次实验，掌握微机原理的基本知识，了解微机系统的组成和工作原理，掌握微机系统的组装和调试方法。
实验一，微机系统组成及工作原理。
1.1 微机系统的组成。
微机系统由中央处理器（CPU）、内存、输入设备、输出设备和外部设备等组成。
其中，CPU是微机系统的核心部件，负责控制整个系统的运行。
1.2 微机系统的工作原理。
微机系统的工作原理是通过CPU对内存中的指令进行解释和执行，从而实现各种功能。
CPU通过总线与内存、输入输出设备进行数据传输和控制信号的交换，实现对整个系统的控制和管理。
实验二，微机系统的组装和调试。
2.1 微机系统的组装。
在组装微机系统时，首先要选择合适的主板、CPU、内存、硬盘等配件，然后按照正确的安装顺序和方法进行组装。
组装完成后，还需连接电源、显示器、键盘、鼠标等外部设备。
2.2 微机系统的调试。
组装完成后，需要对微机系统进行调试，检查各个部件是否连接正确，是否能够正常工作。
通过BIOS设置和操作系统的安装，完成对微机系统的调试和配置。
实验三，微机系统的应用。
3.1 微机系统的应用领域。
微机系统广泛应用于各个领域，如办公、教育、科研、娱乐等。
在办公领域，微机系统可以用于文字处理、表格制作、图像处理等；在教育领域，微机系统可以用于多媒体教学、网络教学等。
3.2 微机系统的发展趋势。
随着科技的不断发展，微机系统也在不断更新换代，性能不断提升，体积不断缩小，功耗不断降低。
未来，微机系统将更加智能化、便携化，成为人们生活、工作不可或缺的一部分。
结论，通过本次实验，我对微机原理有了更深入的了解，掌握了微机系统的组成和工作原理，了解了微机系统的组装和调试方法，对微机系统的应用和发展趋势也有了一定的认识。
这对我今后的学习和工作将有很大的帮助。
微机接口机原理实验报告
微机原理及接口技术——实验报告学号: xxxxxx姓名: xxxxx专业: 网络工程实验一: 系统认知1.1实验目的掌握 TD 系列微机原理及接口技术教学实验系统的操作, 熟悉Wmd86 联机集成开发调试软件的操作环境。
通过顺序程序设计与分支程序设计来进行举例。
1.2实验设备PC 机一台, TD-PITE 实验装置一套。
1.3实验内容内存从BUFF开始的单元中存放着两个字数据X、Y, 完成X+Y, 并将相加的和（假设仍为一个字数据）存放于内存从RESULT开始的存储单元中。
DATA SEGMENTBUFF DW X,YRESULT DW ?DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV AX,BUFFADD AX,BUFF+2MOV RESULT,AXMOV AH,4CHINT 21HCODE ENDSEND START加载程序后调试, R寄存器；U反汇编；D显示数据；E修改数据。
1.4实验截图实验二分支程序设计2.1实验目的1.掌握分支程序的结构.2.掌握分支程序的设计、调试方法.2.2实验设备PC 机一台, TD-PITE 实验装臵一套。
2.3实验内容1, X>0求函数Y= 0, X=0-1, X<0程序如下:DATA SEGMENTVAR1 DB XVAR2 DB ?DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA START:MOV AX,DATAMOV DS,AXMOV AL, VAR1CMP AL, 0JGE BIGMOV VAR2,0FFHJMP DONEBIG:JE EQULMOV VAR2,1JMP DONEEQUL:MOV VAR2, 0DONE:MOV AH, 4CHINT 21HCODE ENDSEND START实验三循环程序设计3.1实验目的1)加深对循环结构的理解。
《微机原理与接口技术》课程教学大纲
《微机原理与接口技术》课程教案大纲一、课程说明二、学时分配表三、教案目的与要求1.本课程总体教案目的和要求通过本课程的学习、上机操作，使学生较熟练地掌握微机的基本结构、基本工作原理，初步掌握汇编语言程序设计及微机接口技术，具有微机应用系统设计开发能力，并为其它后续课程奠定基础。
教案要求是通过课堂教案与演示，课后习题练习等环节，掌握微型计算机的基本组成与工作原理的基础知识，包括理解计算机硬件原理，能够设计或调试基本的微机硬件接口及驱动程序等多方面的技能。
2.各章教案要求和知识考核点（一）微型计算机系统概述目的和要求：主要了解微型计算机系统的构造及微型计算机工作过程。
重点：微型计算机的基本组成难点：微型计算机工作过程（二）微处理器目的和要求:掌握寄存器结构、作用、引脚功能、存储器分段与物理地址形成、最小最大模式的概念和系统组建、系统总线形成；理解存储器读写时序；了解微处理器的发展。
重点：微处理器的基本结构，寄存器、堆栈，引脚及其功能；最小最大模式下系统总线形成；存储器分段与物理地址形成难点：的内部结构、典型时序分析（三）寻址方式和指令系统目的和要求:掌握有关寻址的概念；的种基本的寻址方式及有效地址的计算；掌握指令系统重点：掌握寻址方式；掌握常用指令的功能和用法难点：区别指令的正确与错误。
（四）汇编语言程序设计目的和要求：了解汇编语言特点、汇编程序功能、汇编语言结构；掌握汇编语言中的表达式、伪指令、宏定义的含义和用法；掌握功能调用基本，返回方法，了解文件管理；理解顺序程序、分支程序、循环程序、含子程序的程序设计的基本方法，能编写、运行、调试简单的汇编语言程序。
教案重点：汇编的概念及其方法, 掌握汇编程序的基本格式，常用运算符的使用方法，汇编的步骤；顺序程序、分支程序、循环程序、含子程序的程序设计的基本方法。
教案难点：伪指令、宏定义的用法；程序设计算法与流程图。
（五）输入输出接口目的与要求:掌握输入输出的基本概念；的编址方法、特点；与外设数据传递的方式及接口技术；理解程序控制传送方式、中断传送方式；掌握特点。
微机原理软件实验步骤说明
汇编语言程序设计的实验环境及实验步骤淮北师范大学苗曙光图示操作步骤：1、开始-运行2、在运行窗口输入cmd3、进入DOS操作界面3、改变盘符路径cd..4、改成了试验程序所在的路径(1)编辑源程序（生成.ASM文件） 输入：D:\shiyan>masm 1-1直接按回车(2)连接目标程序（.OBJ → .EXE ）输入：D:\shiyan>link 1-1（3）运行可执行程序1-1.exe文字说明部分：知识提要：本章主要进行汇编语言实验环境及实验步骤，涉及到的知识点包括：1、汇编语言源程序编写好以后， 必须经过下列几个步骤才能在机器上运行： (1) 编辑源程序（生成.ASM文件） (2) 汇编源程序（.ASM → .OBJ） (3) 连接目标程序（.OBJ → .EXE ） (4) 调试可执行程序（使用调试程序Debug调试生成的.EXE文件）(5) 运行程序输出结果。
2、 Windows环境下的汇编语言集成编程环境的使用实验一 DOS环境下的汇编语言编程环境使用(基础与验证型）一、实验要求和目的1、掌握汇编语言程序设计的基本方法和技能；2、熟练掌握使用全屏幕编辑程序EDIT编辑汇编语言源程序；3、熟练掌握宏汇编程序MASM的使用；4、熟练掌握连接程序LINK的使用。
二、软硬件环境1、硬件环境：微机CPU 486以上，500MB以上硬盘，32M以上内存；2、软件环境：装有MASM 5.0、DEBUG、LINK、EDIT、CREF.EXE和EXR2BIN.EXE等应用程序。
三、实验涉及的主要知识单元1、汇编语言源程序的汇编过程汇编语言源程序的汇编过程是是利用汇编程序（MASM）对已编辑好的源程序文件（.ASM）进行汇编，将源程序文件中以ASCII码表示的助记符指令逐条翻译成机器码指令，并完成源程序中的伪指令所指出的各种操作，最后可以建立3个文件：扩展名为 .OBJ的目标文件、扩展名为 .LST 的列表文件和扩展名为 .CRF 的交叉索引文件。
微型计算机原理-第5章(2)微机原理与接口技术(第三版)(王忠民)
DS、
INT
ES
数2…0据H
PSP(256 字节)
附段加
CSS:SPSIP定义了代 堆段段段堆码栈栈段的用程用序户
户程序装入情况
第5章 汇编语言程序设计
DSEG SEGMENT STRING1 DB 1,2,3,4,5
DSEG ENDS ESEG SEGMENT
STRING2 DB 5 DUP(?) ESEG ENDS SSEG SEGMENT
CPU、存储器(ROM、RAM)、I/O接口、输入、输出设备
上机过程
第5章 汇编语言程序设计
编辑程序 编辑
汇编程序 汇编
连接程序 连接
手写程序
EDIT .ASM文件
MASM .OBJ文件
LINK .EXE文件
有语法错误 无法正常连接 有算法错误
第5章 汇编语言程序设计
用户程序的装入
完成以下操作： 确定内存可用部分 以便存放要执行的 .exe 文
INC
BX
ADD AL,[BX]
MOV SUM,AL
RET
ENDP CODE END
MAIN
ENDS START
第5章 汇编语言程序设计 第二讲结束
每一种知识都需要努力， 都需要付出，感谢支持！
知识就是力量，感谢支持！
一一一一谢谢大家！！
STACK‘STACK’ DW 10 DUP(?) SSEG ENDS CSEG SEGMENT ASSUME CS:CSEG,DS:DSEG ASSUME ES:ESEG,SS:SSEG
START: MOV AX，DSEG MOV DS，AX MOV AX，ESEG MOV ES，AX
LEA SI， STRING1
微机原理实验报告-南通大学
微机原理与接口技术课程设计一．实验目的：可以综合运用微机原理的基础知识，利用集成电路软件设计实现中小规模电子电路或者完成一些功能的程序。
并且通过实验巩固所学的理论知识，学会分析并解决简单的电路设计问题。
二．实验设计内容及要求：设计一多设备状态监视系统，多设备状态可用开关模拟。
若发现一台异常，低电平变高电平，报警（指示灯亮），一旦恢复，撤除报警。
可用8255A的做为8个状态监视输入和8个报警指示灯输出端口，也可用中断实现状态异常检测。
（功能实现☆）。
三．实验原理：（一）多设备状态监视系统原理：系统的规模越来越大，所涉及的设备越来越多，当众多的设备在运行中突然出现故障或问题时，单靠人为一个个地进行排查，不仅耗时耗力，且不一定能准确定位异常设备和故障信息，监控系统维护困难，影响整个系统的正常运作。
随着传感技术与计算机技术的发展，设备的状态监测方法向着自动化、智能化的方向发展，既不影响系统正常的运行，又能直接反映运行中的设备状态，有效、及时和可靠。
设备运行状态监测系统是目前大规模安防系统工程中十分重要的智能检测工具，它省去了许多不必要的繁杂检修，使整个系统更智能、更全面，操作流程更简单，从问题的发现、分析到解决这一流程的效率大大提高。
（二）8086Intel 8086拥有四个16位的通用寄存器，也能够当作八个8位寄存器来存取，以及四个16位索引寄存器（包含了堆栈指标）。
资料寄存器通常由指令隐含地使用，针对暂存值需要复杂的寄存器配置。
它提供64K 8 位元的输出输入（或32K 16 位元），以及固定的向量中断。
大部分的指令只能够存取一个内存位址，所以其中一个操作数必须是一个寄存器。
运算结果会储存在操作数中的一个寄存器。
Intel 8086有四个内存区段（segment)寄存器，可以从索引寄存器来设定。
区段寄存器可以让CPU 利用特殊的方式存取1 MB内存。
8086 把段地址左移4 位然后把它加上偏移地址。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验六输入与输出程序设计
一、实验目的
1．掌握常用DOS中断调用的功能以及在应用程序中的使用方法。
2．学习键盘输入和屏幕输出的基本方法。
3．宏指令、子程序在应用程序中的使用。
4．汇编语言程序设计的调试与完善。
二、设计指标与实验要求
1.设计内容
本实验要求设计完成：①屏幕输出提示（如“Want input(Y/N)？”），若键入N 则结束程序返回操作系统；键入Y则转2步；键入的是其它字母则回①步。
②换行后输出提示（如“please input a strings：”），且在该提示后键入一字符串（输入到输入缓冲区）。
③换行后输出提示（如“your inputting is：”），在该提示后输出由②步输入的字符串。
④换行后输出提示“Want continue(Y/N)? ”，若键入Y则转②步；键入N则结束程序返回操作系统；其它字母则回第④步。
2．设计要求
①按屏幕提示要求输入，从屏幕上获得正确结果。
②把程序中常用的中断调用定义成宏指令（至少定义2个）。
③字符串回显部分设计成子程序，可以选择用21H中断的2号或9号功能来实现，应
能显示由主程序指定的任一字符串。
要注意这两种方法实现的设计过程是不同的。
采用2号功能的，子程序输入参数为“回显字符串地址”和“回显字符数”；采用
9号功能的，子程序输入参数为“回显字符串地址”。
④屏幕的提示信息显示格式尽量做到兼顾美观。
3．实验步骤
①．选用合适的程序文本编辑软件编辑源程序，并为文件取以.ASM为扩展名的文件存盘。
②．用宏汇编软件MASM对源程序文件进行汇编，若有错误，根据提示（行号，错误类型）回源程序文件中修改。
③．用LINK对由MASM汇编后产生的目标文件做连接，生成可执行文件；若有错误（同
上）回步骤1修改源程序文件。
④．对存在问题的程序，用CV调试程序，检察运行结果，并调试程序。
⑤．反复验正程序的正确性。
⑥．完善、改进所设计的程序算法、功能、界面、或性能等指标。
四、思考题
1. 输入串若以指定字符(非回车)做结束标志时的输入部分应如何改写。
2. 若为应用程序添加启动时的密码检验功能，密码输入时采用什么中断功能比较合适？
3．如何为应用程序添加字母的大小写转换功能？
OUTPUT MACRO
MOV AH,9
INT 21H
ENDM
INPUTS MACRO
MOV AH,10
INT 21H
ENDM
DATA SEGMENT
BUF1 DB 0dh,0ah,'Want input(Y/N)?$'
BUF2 DB 0dh,0ah,'please input a strings:$'
BUFIN DB 20,?,20 DUP(?)
BUF3 DB 0dh,0ah,'your inputting is:$'
BUF4 DB 0dh,0ah,'Want continue(Y/N)?$'
DA TA ENDS
CODE SEGMENT
ASSUME CS:CODE,DS:DA TA
START:MOV AX,DATA
MOV DS,AX
X1: MOV DX,OFFSET BUF1
OUTPUT
MOV AH,1
INT 21H
CMP AL,'Y'
JZ X2
CMP AL,'N'
JZ OVER
JMP X1
X2: MOV DX,OFFSET BUF2
OUTPUT
MOV DX,OFFSET BUFIN
INPUTS
MOV DX,OFFSET BUF3
OUTPUT
MOV DX,OFFSET BUFIN+2
OUTPUT DX
X3: MOV DX,OFFSET BUF4
OUTPUT
MOV AH,1
INT 21H
CMP AL,'Y'
JZ X2
CMP AL,'N'
JZ OVER
JMP X3
OVER:MOV AH,4CH
INT 21H
INPUT PROC NEAR
MOV AH,1
INT 21H
CMP AL,'Y'
JZ X2
CMP AL,'N'
JZ OVER
ret
INPUT ENDP
CODE ENDS
END START。
