发电机氢气系统 王鹏宇
浅析发电机氢气泄漏及查漏应注意的问题——以商丘裕东发电有限责任公司的发电机为例
１ 发 电机 的工 作 原 理
３ 漏 氢 关 键 部 位 的 预 防 措 施
３ ． １ 发 电机 本 体 方 面
河南煤化集团商丘裕东发电有 限责任 公 司使用 的发 电机
为上海电机有 限责 任公 司生产 的 Ｑ Ｆ Ｓ Ｎ一３ １ ５ —２型汽 轮发 电 机 。发电机采用水氢 氢的 冷却方 式 ， 即定 子线 圈及其 引线 采 用水 内冷 的冷却方式 ； 定 子铁 芯为径 向氢冷 却 ， 端 部结构件 为
技 术 研 发
Ｖ ０ １ ． ２ ０ Ｎｏ ． １ 。 ２ ０ １ ３
浅析 发 电机 氢气 泄漏 及 查 漏应 注 意 的 问题
以商 丘 裕 东发 电有 限责任 公 司的发 电机 为例
曹振 华
（ 河南煤 化 集 团商 丘裕 东发 电有限 责任公 司， 商丘 永城
摘
４ ７ ６ ６ ０ ０ ）
要： 河 南煤化集 团商丘裕 东发 电有限责任公 司的发电机存在氢气漏氢的问题 ， 通过长 时间的观察 、 记录 、 统计 ， 终于
找 到 问题 的根 源 并彻 底 解 决 ， 保 证 了机 组 的 安 全 经 济 运 行 。 关键 词 ： 发 电机 ； 漏氢； 关键部位 ； 查 漏
ｄ ｏ ｉ ： １ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ６—８ ５ ５ ４ ． ２ ０ １ ３ ． ０ １ ． ０ １ ５
３ ． ２ 发 电机 外 端 盖 方 面
发电机组在 ２ ０ １ １ 年修后 漏氢 量一 直偏 大 ， ２ ４ ｈ 漏氢 量基 本上在 ５ １ Ｏ立方 左右 ， 并有逐 步增 加趋 势。我们 使用 肥皂
水、 氢气检漏仪器 ， 全面检查 了 ２ 号发 电机本体和０ ｍ 层、 ６ ． ３ ｍ 层、 １ ２ ． ６ ｎ ｌ 层 以及汽机厂房顶 部所有 与氢气 系统 、 密封油 系统 相关的密封点 ， 均未发现漏点。依 次隔离氖 气干燥 装置 、 湿度 仪器 ， 观察发电机氢压均没有明显变化 ， 从而推测 是发 电机 内 部漏氢 。内部漏氢主要有三个方 面 ： 一 是氢气漏 向密封 油 ； 二 是氢气漏 向定 冷水 ； 三 是氢气 漏 向氢 冷器 冷却 水。关 闭定冷 水箱充氮门和排氢门 ， 憋压一 天， 打开排 氢门 ， 然后观察１ ２ ． ６ ｍ
发电机氢气系统的运行问题
氢气质量对发电机运行和性能的影响
氢气质量在以下三个方面与发电机运行和
性能密切相关： 纯度直接影响发电机的效率 氢湿度影响发电机内部绕组和金属结构 的寿命 压力的稳定性影响发电机最大输出功率
重点介绍氢气纯度对发电机的影响
4
氢气纯度要求的安全提示
600MW汽轮发电机通常都配有氢气在线指示仪表， 有许多发电机还配装了漏氢在线监测仪，重点监测 封闭母线、内冷水箱、端盖等处的漏氢。 氢气监测的标准：GB/T 7064-2008隐极同步发电机 技术要求、有关企业反措 监测的基本功能是要避免出现爆炸事故。 额定氢气纯度是98％，正常运行应95％以上。 纯度降至90%以下并且不可能很快上升，在纯度降 至85%之前应停机并将氢气置换，自动注入二氧化 碳。
北京 国安 智禾
集成化设计危险性分级
制氢 控制与精馏
集成化设计便于安装 正面开门
北京 国安 智禾
电厂安装 - 中国浙江省某电厂
现场制氢机 设备地点- 室内
北京 国安 智禾
结束语
谢谢！
22
5
氢气纯度对发电机效率的影响
氢气纯度下降则气体密度增加，可引起通风
损耗增加，即发电机的效率下降，最终使得 电厂的经济利益受到一定影响。 当氢气纯度从额定值下降一个很小的百分数 时，对发电机的安全性应不存在任何不利影 响，但对经济性的影响则是不可忽视的。 国外有详细的分析研究，对维持高纯度氢气 运行的要求非常迫切。 美国2003年《电力工程》一篇文章进行了氢 气纯度对发电机影响的量化分析。
氢冷发电机氢气系统 运行问题
华北电力科学研究院有限责任公司 白亚民
1
为什么要使用氢气？
发电机氢气干燥器状态分析
发电机氢气干燥器状态分析周世祥（山西鲁能河曲发电公司）摘要：本文主要介绍我公司一期二台600MW机组发电机氢气系统干燥器在投入使用以来出现的问题及解决方案关键词：氢气干燥器；状态分析前言我公司一期二台发电机氢气干燥器采用牡丹江市北方电站设备有限公司生产的四台QLG-ⅢB 风冷型冷凝式氢气干燥器，其工作原理为是根据氢气热寒图原理，使低温制冷剂在蒸发中与氢气进行热交换，让氢气在蒸发器的容器内流动，氢气中的水蒸气遇到－30 ℃蒸发器时，不断以霜的形式凝结在蒸发器表面，然后经过加热除霜排出水份，达到除去氢气中水分的目的。
然后在使干燥的氢气通过热交换器进行提高氢气的温度，最后将干燥的氢气送入发电机。
另外，当蒸发器表面的霜层达到一定的厚度后，将通过化霜装置将霜转化为水，靠排水装置将水排出，从而完成了冷凝干燥氢气的全过程。
QLG-ⅢB风冷型氢气干燥器其制冷剂采用R12，电机总功率为2.32kW，氢气工作压力范围为0.1-1.0 MP，氢气额定流量为100 m3/h ，进口氢气含湿量﹤12 g/m3( 常压) ，出口氢气含湿量﹤1g/m3( 常压)，自动化霜停止温度2℃。
1 发电机氢气干燥器投入的必要性由于发电机氢气中含有水份对发电机有下面几点危害，因此在投入氢气干燥器时用以除去氢气中的水份。
1.1 氢气湿度超标造成发电机定子线圈端部短路事故。
氢气湿度越高，氢气中水分越高，气体的介电强度越低，定子绕组受潮，降低绝缘电阻，从而降低了绝缘表面放电电压，容易发生闪络和绝缘击穿，造成事故。
1.2氢气湿度超标造成发电机转子护环产生应力腐蚀。
发电机氢气湿度高，将对其接触的金属产生应力腐蚀，而应力腐蚀与金属氢脆相互起到催化作用。
据有关资料介绍，对非18Cr18Mn 材料的护环，氢气相对湿度在50％以上时，对其应力腐蚀将急剧加速，即使是采用18Cr18Mn 材料的护环，氢气相对湿度在80％以上时，同样会使发电机转子护环产生应力腐蚀。
浅谈300MW型发电机(东方电机)抽氢气冷却器技术优化

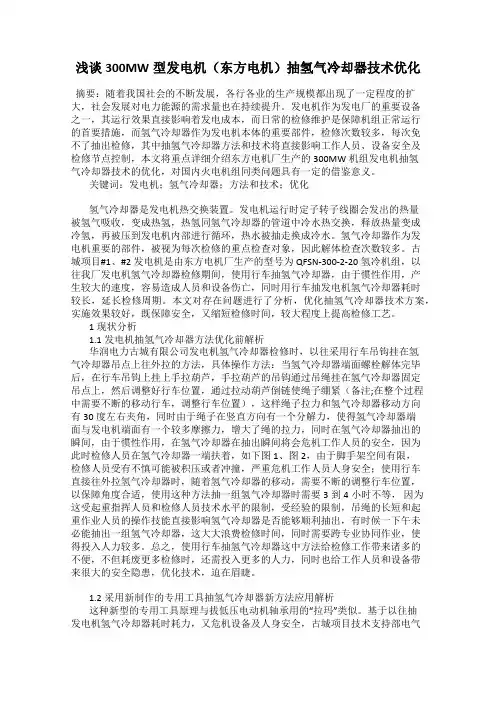

浅谈300MW型发电机（东方电机）抽氢气冷却器技术优化摘要：随着我国社会的不断发展，各行各业的生产规模都出现了一定程度的扩大，社会发展对电力能源的需求量也在持续提升。
发电机作为发电厂的重要设备之一，其运行效果直接影响着发电成本，而日常的检修维护是保障机组正常运行的首要措施，而氢气冷却器作为发电机本体的重要部件，检修次数较多，每次免不了抽出检修，其中抽氢气冷却器方法和技术将直接影响工作人员、设备安全及检修节点控制，本文将重点详细介绍东方电机厂生产的300MW机组发电机抽氢气冷却器技术的优化，对国内火电机组同类问题具有一定的借鉴意义。
关键词：发电机；氢气冷却器；方法和技术；优化氢气冷却器是发电机热交换装置。
发电机运行时定子转子线圈会发出的热量被氢气吸收，变成热氢，热氢同氢气冷却器的管道中冷水热交换，释放热量变成冷氢，再被压到发电机内部进行循环，热水被抽走换成冷水。
氢气冷却器作为发电机重要的部件，被视为每次检修的重点检查对象，因此解体检查次数较多。
古城项目#1、#2发电机是由东方电机厂生产的型号为QFSN-300-2-20氢冷机组，以往我厂发电机氢气冷却器检修期间，使用行车抽氢气冷却器，由于惯性作用，产生较大的速度，容易造成人员和设备伤亡，同时用行车抽发电机氢气冷却器耗时较长，延长检修周期。
本文对存在问题进行了分析，优化抽氢气冷却器技术方案，实施效果较好，既保障安全，又缩短检修时间，较大程度上提高检修工艺。
1现状分析1.1发电机抽氢气冷却器方法优化前解析华润电力古城有限公司发电机氢气冷却器检修时，以往采用行车吊钩挂在氢气冷却器吊点上往外拉的方法，具体操作方法：当氢气冷却器端面螺栓解体完毕后，在行车吊钩上挂上手拉葫芦，手拉葫芦的吊钩通过吊绳挂在氢气冷却器固定吊点上，然后调整好行车位置，通过拉动葫芦倒链使绳子绷紧（备注;在整个过程中需要不断的移动行车，调整行车位置），这样绳子拉力和氢气冷却器移动方向有30度左右夹角，同时由于绳子在竖直方向有一个分解力，使得氢气冷却器端面与发电机端面有一个较多摩擦力，增大了绳的拉力，同时在氢气冷却器抽出的瞬间，由于惯性作用，在氢气冷却器在抽出瞬间将会危机工作人员的安全，因为此时检修人员在氢气冷却器一端扶着，如下图1、图2，由于脚手架空间有限，检修人员受有不慎可能被积压或者冲撞，严重危机工作人员人身安全；使用行车直接往外拉氢气冷却器时，随着氢气冷却器的移动，需要不断的调整行车位置，以保障角度合适，使用这种方法抽一组氢气冷却器时需要3到4小时不等，因为这受起重指挥人员和检修人员技术水平的限制，受经验的限制，吊绳的长短和起重作业人员的操作技能直接影响氢气冷却器是否能够顺利抽出，有时候一下午未必能抽出一组氢气冷却器，这大大浪费检修时间，同时需要跨专业协同作业，使得投入人力较多。
【维护】300MW氢冷发电机氢气及密封油系统操作维护
【关键字】维护300MW氢冷发电机氢气及密封油系统操作维护来源：未知作者：日期：07-12-21 15:59:46关键词:1.概述宝鸡第二发电有限责任公司4×300MWQFSN300-2型汽论发电机氢油系统是发电机的辅助系统。
它分为三个部分：即氢气控制系统、密封油系统和定子线圈冷却水系统。
1.1氢气控制系统用以置换发电机内气体，有控制的向发电机内输送空气，保持机内氢气压力稳定，监视机内氢气纯度及液体的泄漏，枯燥机内氢气。
1.2密封油系统用以保证密封瓦所需压力油不间断地供给，以密封发电机内的氢气不外泄，润滑、冷却密封瓦。
1..3定子线圈冷却水系统用以保证向定子线圈不间地供水，监视水压、流量和导电度等参数。
2.发电机密封油系统2.1系统概述及工作原理汽轮发电机组密封瓦均采用双流环式瓦，其供油系统有两路各自独立而又互相联系的油路组成。
一路向密封瓦空气侧供油，密封油与空气接触，称为空侧油路。
另一路向密封瓦氢气侧供油，密封油与氢气接触，称为氢侧油路。
设有两路油源，向两台交流油泵，一台直流油泵供油。
主工作油源取自汽机轴承润滑压力油，备用油源取自汽机主油箱及汽机轴承润滑压力油管路接至空侧密封油泵滤网出口门后，可直接向空侧密封油系统供油，大大提高了空侧供油系统的可靠性。
正常运行中，一台交流油泵运行，另一台交流油泵作为第一备用，直流油泵作为第二备用。
主工作油源向油泵入口供油，备用油源各手动门均应开启作为油泵主油源断流后的备用。
第三路油源仅作为密封油系统投运初期及空侧密封油系统因故无法向密封瓦供油的故障情况下使用，但在此情况下，发电机内氢压≯0.15MPa。
各油源供出的密封油经油-气压差阀调节至系统所需压力，然后进入发电机两端密封瓦空侧油室，回油与发电机轴承回油混和后流经专设的隔氢装置内，进行油氢分离，再流回汽机主油箱。
隔氢装置是为防止空侧回油中可能含有的氢气进入汽轮机主油箱而设置的，当密封瓦内氢侧油窜入空侧或氢侧密封油箱排油时，含有氢气的密封油与发电机轴承润滑油回油流入隔氢装置，分离出的氢气由排氢风机抽出排至汽机房外的大气中。
浅谈南阳热电发电机氢系统泄露的查找与应对
浅谈南阳热电发电机氢系统泄露的查找与应对
牛庆军 秦峰 王瑜 河南省南阳热 电 有 限责任公司如 发电机 套管 、 发 电机母 线处 的法 兰等 部 【 摘 要】发电机 氢系统泄露， 带来运行费用增加， 对机组的安全运行 查 到的或 不 能处 理的部 位 ， 位。 １ 、 解列氢气冷却器 ， 对 氢气冷 却器进行查漏 ， 未发现氢气冷却 器漏 调查分析， 最后结合 实际作出 应 对方案。 氢。 ２ ， 励 端 回油漏 氢测 点处 漏氢 。 处理 ： 关 闭励 端 回油 漏氢 测点 入 口 【 关 键字】氢系统； 泄露； 查找 ； 措施
带来 隐患。本文从泄露 的查找 人手， 针对 出现这些泄漏点进行现 象总结 ，
门， 更换 测点 。 ３ 、 发电机定子引出线 封母Ｂ 相 漏氢 。 处理 ： 置换 氢气后 ， 拆 开封母Ｂ 相外 壳， 对 出线 套管法兰与套管 台板的结合面进行 紧固密封 系 统概 述 南 阳热 电有限责任公司１ ， ２ 号发电机 是哈尔滨 电机厂股份有限公司 处 理 。 停机 后对 ＃１ 发电机 定子 引出线封母 Ｂ 相处检 查 ， 也发现 同＃２ 发 生产的Ｑ Ｆ Ｓ Ｎ３ — ２ １ ０ － ２ 型三相 隐极 式同步发 电机 。 发 电机主要 由定子、 电机定子引出线封母 Ｂ 相处相 同的漏点 ４ 、 发电机 本体南侧测温 元件接
一
转 子、 端盖及 轴承 、 氢气冷却器、 冷 却器罩、 出线 盒油密封 装 置、 座板 、 线 柱板及压接 螺栓漏 氢。 处 理： 紧固压接螺 栓。 至此 ， 对于 ＃２ 发 电机漏氢 排查结 束 ， 随后进 行发电机 漏氢试验 结 刷架 、 隔音罩等部 件 组成 。 冷 却方 式为 “ 水一 氢一 氢” ， 定子绕 组及 连接 ． ３ ２ ｍ ／ ｄ ， 达到优 秀标准 。 线、 出线瓷套 管为水冷， 转子 绕组， 定子铁心及端部 结构件为 氢冷。 氢气 果为１
300MW汽轮发电机氢、油、水控制系统说明书
