北京利达主机使用说明书样本
北京利达LD128EII主机使用说明书
JB-QG-LD128E ii火灾报警控制器（联动型）安装使用说明书第一章概述 .................................. 错误!未定义书签。
第二章技术特性 ................................ 错误!未定义书签。
第三章结构特性 ................................ 错误!未定义书签。
第四章安装与调试 ............................... 错误!未定义书签。
第五章使用与操作 ............................... 错误!未定义书签。
第八章故障分析与排除 ............................. .. 错误!未定义书签。
第九章注意事项 ................................ 错误!未定义书签。
第一章概述JB-QG-LD128En 火灾报警控制器（联动型）（以下简称LD128&）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的 LD3000E 系列智能探测器和 LD6800E 系列技术条件》和 GB16806- 1997《消防联动控制设备通用技术条件》。
LD128&采用稳定、可靠的嵌入式控制部件及DCS 的设计方式，保证系统长时间正常运行。
通过驱动板可方便地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用, 在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。
网络采用CAN （Control Area Networks ）Bus （现场局域控制总线）方式，特别适合于消 防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。
第二章技术特性技术参数电源：主电与备电自动切换。
主电：AC 187V-242V 50Hz 备电：DC 12V/38AH(2 节)负载能力:回路电压：DC 15V-20V 回路电流：V 200mA 使用环境:环境温度：0C 〜45 C相对湿度：W 95%RH( 40C± 2 C)主要性能系统容量总线联动模块。
北京利达LD128EII主机使用说明书
北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述............................................................................................................................................................... 错误!未定义书签。
第二章技术特性...................................................................................................................................................... 错误!未定义书签。
-3第三章结构特性....................................................................................................................................................... 4-6第四章安装与调试................................................................................................................................................. 6-7第五章使用与操作................................................................................................................................................... 7-43第八章故障分析与排除............................................................................................ (44)第九章注意事项............................................................................................ (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
北京利达LD128EII主机使用说明书
-QG-LD128E II火灾报警控制器 (联动型)安装使用说明书目录第一章概述 (3)第二章技术特性 (3)第三章结构特性 (5)第四章安装与调试 (8)第五章使用与操作 (10)第八章故障分析与排除 (72)第九章注意事项 (73)第一章概述-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。
LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。
通过驱动板可方便地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。
网络采用CAN(Control Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。
第二章技术特性2.1 技术参数2.1.1 电源：主电与备电自动切换。
主电： AC 187V-242V 50Hz备电： DC 12V/38AH(2节)备电保护电压：21V±0.5V备电恢复电压：23V±0.5V2.1.2 负载能力：最大探测点：16384（探测器、联动模块等混合编址）回路电压：DC 15V-20V回路电流：＜200mA2.1.3 使用环境：环境温度：0℃～45℃相对湿度：≤95%RH（40℃±2℃）2.2 主要性能2.2.1 系统容量LD128EⅡ控制器单机最大可输出64条探测回路，每条回路上最大可联接256个总线设备（探测器或联动控制模块）。
回路编号为00-63，总线设备（探测器或联动控制模块）编号为00-255。
北京利达LD128EII主机使用说明书
北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述 (1)第二章技术特性...................................................................................................................................................... 1-3第三章结构特性....................................................................................................................................................... 4-6第四章安装与调试................................................................................................................................................. 6-7第五章使用与操作................................................................................................................................................... 7-43第八章故障分析与排除 (44)第九章注意事项 (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
北京利达LD128EII主机使用说明书39698
北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述...............................................................................................................................................................错误!未定义书签。
第二章技术特性......................................................................................................................................................错误!未定义书签。
-3第三章结构特性.......................................................................................................................................................4-6第四章安装与调试.................................................................................................................................................6-7第五章使用与操作...................................................................................................................................................7-43第八章故障分析与排除...........................................................................................................................................44第九章注意事项 (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
利达主机使用说明书样本

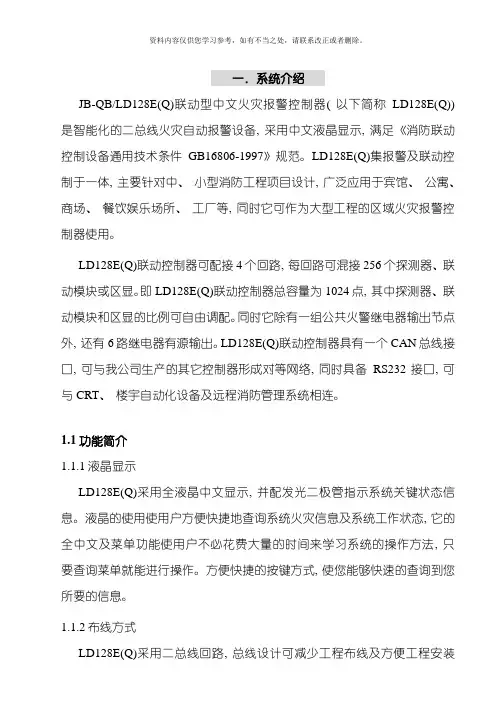

一．系统介绍JB-QB/LD128E(Q)联动型中文火灾报警控制器( 以下简称LD128E(Q)) 是智能化的二总线火灾自动报警设备, 采用中文液晶显示, 满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q)集报警及联动控制于一体, 主要针对中、小型消防工程项目设计, 广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等, 同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路, 每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点, 其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外, 还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口, 可与我公司生产的其它控制器形成对等网络, 同时具备RS232接口, 可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128E(Q)采用全液晶中文显示, 并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态, 它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法, 只要查询菜单就能进行操作。
方便快捷的按键方式, 使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路, 总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出, 可根据用户的需要设置启动逻辑。
继电器的逻辑表示式可直接从键盘输入, 无需任何专业人员即可在现场进行编程, 特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能, 可存储1000条纪录, 用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
北京利达LD128EII主机使用说明书
JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述 (2)第二章技术特性 (2)第三章结构特性 (4)第四章安装与调试 (7)第五章使用与操作 (9)第八章故障分析与排除 (71)第九章注意事项 (72)第一章 概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。
LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。
通过驱动板可方便地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。
网络采用CAN(Control Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。
第二章 技术特性2.1 技术参数2.1.1 电源：主电与备电自动切换。
主电：AC 187V-242V 50Hz备电：DC 12V/38AH(2节)备电保护电压：21V±0.5V备电恢复电压：23V±0.5V2.1.2 负载能力：最大探测点：16384（探测器、联动模块等混合编址）回路电压：DC 15V-20V回路电流：＜200mA2.1.3 使用环境：环境温度：0℃～45℃相对湿度：≤95%RH（40℃±2℃）2.2 主要性能2.2.1 系统容量LD128EⅡ控制器单机最大可输出64条探测回路，每条回路上最大可联接256个总线设备（探测器或联动控制模块）。
回路编号为00-63，总线设备（探测器或联动控制模块）编号为00-255。
(完整版)利达主机操作说明
使用与操作 1.1系统正常巡检 开机后，系统进入初始化设置阶段，菜单显示如图1-1:图1-1设置完毕，系统进入选择语言菜单，如图1-2所示：图1-2按“0”键进入中文方式，按“1”见进入英文方式。
系统默认为中文方式。
系统进入封面菜单，如图1-3：图1-3图中V1.00程序的版本，512是本机配接设备的最大地址点数。
按“菜单”键，进入系统运行主菜单，如图1-4:图1-4系 统 设 置 中9 请选择提示语言 SELECT LANGUAGE 0：中文 1：ENGLLISHLD128ENM - V1.00 512 火 灾 报 警 控 制 器 LEADER 12：30：001001 火警 故障 屏蔽 启动 回答 报警 感烟探测器首次火警在系统运行主菜单下，如要查看所需信息的内容需按对应按键，如果有多条信息可按“↑”键查看光标所在区域的上一事件，按“↓”键查看光标所在区域的下一事件。
按“确认”键可查看此设备的时间，设备的类型和名称在屏幕最下面一行显示。
控制器默认本机所带的2个回路为：0回路和1回路。
在运行主菜单下，只显示本机两个回路的信息。
在要求输入详细地址时，回路号为一位本机默认地址0或1，后面再接三位的地址。
手动火灾报警按钮报警时，自动显示报警类型和名称，火警信息每30秒自动滚屏显示一条。
在封面菜单和系统运行主菜单下按“菜单”键，可以在两个菜单间切换，在其他子菜单下按“菜单”键，将返回到系统运行主菜单下，按“取消”键将返回到上一级菜单。
1.2设备屏蔽当液晶处在系统运行主菜单，如图1-4时，先按“复用1”键，再按“屏蔽”键，输入要屏蔽设备的回路地址号，再按“确认”键则地址码显示在屏蔽区域中并反显。
要对被屏蔽的设备解除屏蔽，先按“复用2”键，再按“屏蔽”键，则屏蔽区域中被解除屏蔽的设备地址消失。
通过菜单可屏蔽任意部位，不受当前状态限制，解除屏蔽操作与原有操作一致，解除后无需复位可上传当前状态信息，并且屏蔽信息手动可查，当手动查询结束时自动跳转到最后一条屏蔽信息。
北京利达LD128EII主机使用说明书资料全
北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述................................................................................................................................................. 0第二章技术特性...................................................................................................................................................... 0-3第三章结构特性....................................................................................................................................................... 4-6第四章安装与调试.................................................................................................................................................6-7第五章使用与操作................................................................................................................................................... 7-43第八章故障分析与排除...........................................................................................................................................44第九章注意事项................................................................................................................................................. (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
北京利达LD128EII主机使用说明书
JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述 (2)第二章技术特性 (2)第三章结构特性 (4)第四章安装与调试 (7)第五章使用与操作 (9)第八章故障分析与排除 (71)第九章注意事项 (72)第一章 概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。
LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。
通过驱动板可方便地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。
网络采用CAN(Control Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。
第二章 技术特性2.1 技术参数2.1.1 电源：主电与备电自动切换。
主电：AC 187V-242V 50Hz备电：DC 12V/38AH(2节)备电保护电压：21V±0.5V备电恢复电压：23V±0.5V2.1.2 负载能力：最大探测点：16384（探测器、联动模块等混合编址）回路电压：DC 15V-20V回路电流：＜200mA2.1.3 使用环境：环境温度：0℃～45℃相对湿度：≤95%RH（40℃±2℃）2.2 主要性能2.2.1 系统容量LD128EⅡ控制器单机最大可输出64条探测回路，每条回路上最大可联接256个总线设备（探测器或联动控制模块）。
回路编号为00-63，总线设备（探测器或联动控制模块）编号为00-255。
北京利达LD128EQ使用说明书
一．系统介绍JB-QB/LD128F联动型中文火灾报警控制器（以下简称LD128F）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128F集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128F联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128F联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128F联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时通过配接通讯转换卡，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128F采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128F采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
(完整版)利达主机操作说明
使用与操作 1.1系统正常巡检 开机后，系统进入初始化设置阶段，菜单显示如图1-1:图1-1设置完毕，系统进入选择语言菜单，如图1-2所示：图1-2按“0”键进入中文方式，按“1”见进入英文方式。
系统默认为中文方式。
系统进入封面菜单，如图1-3：图1-3图中V1.00程序的版本，512是本机配接设备的最大地址点数。
按“菜单”键，进入系统运行主菜单，如图1-4:图1-4系 统 设 置 中9 请选择提示语言 SELECT LANGUAGE 0：中文 1：ENGLLISHLD128ENM - V1.00 512 火 灾 报 警 控 制 器 LEADER 12：30：001001 火警 故障 屏蔽 启动 回答 报警 感烟探测器首次火警在系统运行主菜单下，如要查看所需信息的内容需按对应按键，如果有多条信息可按“↑”键查看光标所在区域的上一事件，按“↓”键查看光标所在区域的下一事件。
按“确认”键可查看此设备的时间，设备的类型和名称在屏幕最下面一行显示。
控制器默认本机所带的2个回路为：0回路和1回路。
在运行主菜单下，只显示本机两个回路的信息。
在要求输入详细地址时，回路号为一位本机默认地址0或1，后面再接三位的地址。
手动火灾报警按钮报警时，自动显示报警类型和名称，火警信息每30秒自动滚屏显示一条。
在封面菜单和系统运行主菜单下按“菜单”键，可以在两个菜单间切换，在其他子菜单下按“菜单”键，将返回到系统运行主菜单下，按“取消”键将返回到上一级菜单。
1.2设备屏蔽当液晶处在系统运行主菜单，如图1-4时，先按“复用1”键，再按“屏蔽”键，输入要屏蔽设备的回路地址号，再按“确认”键则地址码显示在屏蔽区域中并反显。
要对被屏蔽的设备解除屏蔽，先按“复用2”键，再按“屏蔽”键，则屏蔽区域中被解除屏蔽的设备地址消失。
通过菜单可屏蔽任意部位，不受当前状态限制，解除屏蔽操作与原有操作一致，解除后无需复位可上传当前状态信息，并且屏蔽信息手动可查，当手动查询结束时自动跳转到最后一条屏蔽信息。
北京利达LD128EII主机使用说明书资料
北京利达LD128EII主机使用说明书资料北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述.................................................................................................................. (1)第二章技术特性.................................................................................................................. .................................... 1-3第三章结构特性.................................................................................................................. ..................................... 4-6第四章安装与调试.................................................................................................................. ............................... 6-7第五章使用与操作.................................................................................................................. ................................. 7-43第八章故障分析与排除.................................................................................................................. . (44)第九章注意事项.................................................................................................................. (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简）是我公司最新研制成功的二总线智能化控制称LD128EⅡ器。
北京利达主机使用说明书样本
北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述.................................................................. .................................................................... ......................... 错误!未定义书签。
第二章技术特性.................................................................. .................................................................... ................ 错误!未定义书签。
-3第三章结构特性.................................................................. .................................................................... ................. 4-6第四章安装与调试.................................................................. .................................................................... ........... 6-7第五章使用与操作.................................................................. .................................................................... ............. 7-43第八章故障分析与排除...................................................................................................................................... (44)第九章注意事项...................................................................................................................................... (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器( 联动型) ( 以下简称LD128EⅡ) 是我公司最新研制成功的二总线智能化控制器。
北京利达LD128EII主机使用说明书
北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述 0第二章技术特性...................................................................................................................................................... 0-3第三章结构特性....................................................................................................................................................... 4-6第四章安装与调试................................................................................................................................................. 6-7第五章使用与操作................................................................................................................................................... 7-43第八章故障分析与排除 (44)第九章注意事项 (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
北京利达LD128EII主机使用说明书39698
主要功能
系统容量
LD128EⅡ控制器单机最大可输出64条探测回路，每条回路上最大可联接256个总线设备（探测器或联动控制模块）。回路编号为00-63，总线设备（探测器或联动控制模块）编号为00-255。表示方式为：
“回路-地址”，例如，02-034表示二回路第34号总线设备。
主菜单为控制器默认的工作界面，对辅助显示区的一切操作均由此开始。
主菜单有九个图标，指示九种不同的功能和操作。
“消音”消除报警音
位图：进入设备位图显示状态
119： 进入119报警信息界面
服务：进入售后服务热线界面
监管：进入漏电报警、正常断电显示状态
打印：打印主信息显示区当前位置的信息
监管：进入漏电报警、正常断电信息界面
操作
控制器操作采用图形化菜单方式，提示详尽、完善，通过触摸屏进行各项操作。
标准
电磁兼容、安全标准：符合GB4717-2005《火灾报警控制器》和GB16806-1997《消防联动控制设备通用技术条件》的要求。
3.1外形及结构尺寸
控制器外形及结构尺寸如图3-1所示：
图3-1
① LED指示区 ② 液晶显示区及触摸屏操作区
◇穿管要求：信号二总线应单独穿入金属管中，严禁与动力线、照明线、交流线、视频线或广播线等穿入同一管中。
◇通讯时采用双芯屏蔽线接入串行接口。
◇电缆竖井(沟) 内的布线要求：信号二总线在电缆竖井 (沟) 也应单独穿管或在金属线槽内敷设。要求尽量远离动力、照明等强电及视频线，其平行间距应大于500 毫米。
◇本机接收(红色)：控制器联网本机收到其他控制器发送的信号时，指示灯闪。
◇漏电报警（红色）：漏电模块报警时，指示灯亮。
利达128EQ主机使用说明书
一．系统介绍JB-QB/LD128E(Q)联动型中文火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JB-QG-LD128E II火灾报警控制器(联动型)
安装使用说明书
目录
第一章概述............................................................... 错误!未定义书签。
第二章技术特性....................................................... 错误!未定义书签。
第三章结构特性....................................................... 错误!未定义书签。
第四章安装与调试................................................... 错误!未定义书签。
第五章使用与操作................................................... 错误!未定义书签。
第八章故障分析与排除........................................... 错误!未定义书签。
第九章注意事项....................................................... 错误!未定义书签。
第一章概述
JB-QG-LD128EⅡ火灾报警控制器( 联动型) ( 以下简称LD128EⅡ) 是我公司最新研制成功的二总线智能化控制器。
它能够联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
本火灾报警控制器联动型适用国家标准GB4717- 《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。
LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式, 保证系统长时间正常运行。
经过驱动板可方便地扩充探测回路。
同样, 在系统的设计时充分考虑了在多机联网时的应用, 采用对等式无主从的网络构架, 在任何一台主机上均能够看到其它主机的信息, 可实现主机之间的冗余和备份。
网络采用CAN(Control Area Networks)Bus( 现场局域控制总线) 方式, 特别适合于消防、自动控制等工业领域, 具有通讯稳定可靠, 高抗干扰等特性。
第二章技术特性
2.1 技术参数
2.1.1 电源: 主电与备电自动切换。
主电: AC 187V-242V 50Hz
备电: DC 12V/38AH(2节)
备电保护电压: 21V±0.5V
备电恢复电压: 23V±0.5V
2.1.2 负载能力:
最大探测点: 16384( 探测器、联动模块等混合编址)
回路电压: DC 15V-20V
回路电流: ＜200mA
2.1.3 使用环境:
环境温度: 0℃～45℃
相对湿度: ≤95%RH( 40℃±2℃)
2.2 主要性能
2.2.1 系统容量
LD128EⅡ控制器单机最大可输出64条探测回路, 每条回路上最大可联接256个总线设备( 探测器或联动控制模块) 。
回路编号为00-63, 总线设备( 探测器或联动控制模块) 编号为00-255。
表示方式为:
”回路-地址”, 例如, 02-034表示二回路第34号总线设备。
控制器基本配置如下表2-1所示:
表2-1
联网使用时, 网络编号为00-P5, 具体情况依据驱动板的地址
拨码。
2.2.2操作界面
LD128EⅡ使用大屏幕彩色TFT液晶作为显示的主要部件, 集报警和联动的显示和操作为一身。
多窗口显示, 互不影响和覆盖, 大大方便使用人员操作。
全图形化的界面和不同设备和功能图标化的显示方式, 更加直观, 体现以人为本的设计理念。
2.2.3平面图显示
能够显示各类单体建筑及建筑群的消防平面图, 平面图数量不限。
在发生火警后, 能够在平面图上显示报警控制器的位置。
2.2.4报警及操作记录
能够贮存火警、故障、请求、启动、回答、漏电、手动盘和人员操作记录各1000条。
关机后继续保存, 不能被修改和删除, 为事故分析提供了可靠的依据。
2.2.5二次编址
每个设备均能够输入8个汉字, 以表示具体位置。
除此之外, 能够设定楼层号、房间号及房间名称。
使编址更方便, 清晰。
2.2.6双语显示
能够经过设置灵活切换中、英文语种并进行显示, 方便在各地使用。
2.2.7 119报警引导
在火灾发生时, 值班人员在拨打119过程中, 往往因为情况紧急, 不能清晰简明地将报警情况做出说明。
在控制器中可存贮事先。
