进气系统的常见故障现象及原因分析
发动机冒烟现象故障分析与维修：冒黑烟篇
发动机冒烟现象故障分析与维修：冒黑烟篇今天我们一起谈谈柴油发动机的“老毛病”—冒黑烟。
柴油发动机冒黑烟的正常发生情况柴油机排放的黑烟主要以炭黑颗粒为主，属粉尘颗粒物。
设备在正常使用过程中如突遇负载增加，比如挖掘机挖到坚硬物体，发动机功率需要瞬间提升，以保证工作装置在对物体进行剥离时拥有足够强大的动力。
而在此时冒黑烟的情况极易出现。
如果设备未经调试，直接上高原地区进行作业，发动机冒黑烟的情况更易出现。
由于高原空气稀薄，氧气含量低，导致燃油与空气混合不充分，柴油燃烧不彻底，产生大量炭黑颗粒物，从而导致黑烟的产生。
（此种情况直喷发动机出现较多，现阶段电喷发动机在车载GPS及电脑板的控制下，可以自动对喷油器的喷油量进行调节，出现冒黑烟情况较少。
柴油发动机冒黑烟的原因柴油的不充分燃烧是导致发动机冒黑烟的根本原因。
而造成柴油燃烧不充分主要有两种可能：进气量不足和供油不正常。
在发动机负载突然增加情况下，柴油机调速器可根据发动机负载变化进行迅速响应，改变高压泵的供油量（电喷发动机通过传感器及电子控制系统进行调整），保证发动机足够的功率输出，以满足前端工作装置的动力需求。
虽然供油系统能够对负载的变化做出迅速的相应，但进气系统却无法提供相同的响应速度，从而导致了进气系统在面对负载方面做出反应时产生了延迟，令燃油与空气混合浓度过大，造成柴油燃烧不彻底，产生大量炭黑颗粒物，排出大量黑烟。
而供油系统在经历使用过程中的长期磨损、校泵、发动机大修等不同情况后，可能会出现由于供油不畅或紊乱，导致发动机无法在正确的时刻进行喷油，无法保证精准的燃油与空气浓度，造成燃油燃烧不充分，产生大量黑烟。
这种情况就需要进行具体分析，来判断究竟是燃油供给系统的那个部件出现的故障导致冒黑烟的情况发生，并进行解决。
柴油发动机冒黑烟故障自行诊断步骤前面我们已经简要的叙述了柴油机常见的故障原因，在实际诊断过程中，我们需对进气系统和供油系统第一步的进行排查。
《汽车发动机检测与维修》-教学课件-16-任务十六 进气与排气系统的检测与维修
Thanks！
1、发动机进、排气系统工作原理；
内容 2、发动机进、排气系统相关部件的拆装方法； 3、发动机进、排气系统故障诊断。
2 课程概述
重点
1、发动机进气系统组成及工作原理； 2、发动机进气系统泄漏检查方法； 3、发动机排气系统组成及工作原理； 4、发动机排气系统故障检查方法。
难点 1、发动机进气系统泄漏检查方法； 2、发动机排气系统检查方法。
真空管破裂
进气软管破裂
真空助力器真空管破裂
三通处破裂
3 知识讲解
2、如何使用化油器清洗剂确定泄漏点？
1）铺设翼子板布和防护用具，连接尾排。 2）然后启动车辆验证怠速抖动故障。连接 X431检测仪，读取发动机控制单元数据流（数 据流、故障码）。
3）查询维修手册，读取数据流（数据流、 故障码），使发动机冷却液温度达到85（90、 85、80）摄氏度；
排气歧管 氧传感器安装孔
消音器
三元催化器
3 知识讲解 1、进气系统泄漏位置有哪些地方？
发动机进气系统出现泄漏一般 是由于进气系统真空管路（传感器、 真空管路、空气滤清器）老化造成 的，极少数情况下由于节气门体或 进气歧管人为安装不到位（人工安 装不到位、垫片老化、螺栓松动） 的现象，这时也会造成泄漏。
进气与排气系统的检测与维修
1 任务载体
车辆 信息
2011款大众捷达
客户 信息
姓名小王 公司员工
任务 信息
发动机进、排气系统检查与修理
2 课程概述
目标
1、能够根据故障现象初步对进排气系统做出故障判断从 而做出下一步诊断计划； 2、能够查阅《维修手册》，按照正确流程对进排气系统 进行拆装和检查； 3、能够遵守操作规范，遵守劳动纪律和环保的要求； 4、能够用资料说明、核查、评价自身的工作成果。
可变气门正时系统常见的故障及原因

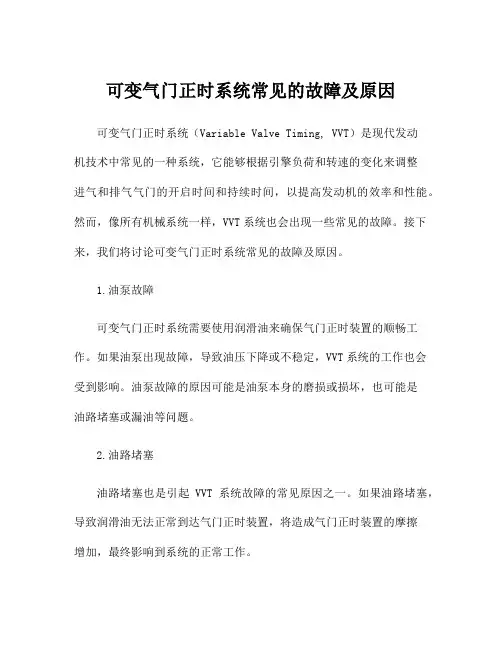

可变气门正时系统常见的故障及原因可变气门正时系统（Variable Valve Timing, VVT）是现代发动机技术中常见的一种系统，它能够根据引擎负荷和转速的变化来调整进气和排气气门的开启时间和持续时间，以提高发动机的效率和性能。
然而，像所有机械系统一样，VVT系统也会出现一些常见的故障。
接下来，我们将讨论可变气门正时系统常见的故障及原因。
1.油泵故障可变气门正时系统需要使用润滑油来确保气门正时装置的顺畅工作。
如果油泵出现故障，导致油压下降或不稳定，VVT系统的工作也会受到影响。
油泵故障的原因可能是油泵本身的磨损或损坏，也可能是油路堵塞或漏油等问题。
2.油路堵塞油路堵塞也是引起VVT系统故障的常见原因之一。
如果油路堵塞，导致润滑油无法正常到达气门正时装置，将造成气门正时装置的摩擦增加，最终影响到系统的正常工作。
3.电磁阀故障可变气门正时系统中的电磁阀负责控制进气和排气气门的开启和关闭，如果电磁阀出现故障，将导致气门无法按照预定的正时工作，引起引擎性能下降或工作不稳定。
电磁阀故障的原因可能是电路短路或断路，电磁阀本身的磨损或损坏等。
4.传感器故障VVT系统中的传感器负责监测引擎负荷和转速等参数，并根据这些参数来调整气门的正时。
如果传感器故障，将导致系统无法准确地控制气门正时，影响到引擎的工作效率和性能。
传感器故障的原因可能是传感器本身的损坏或电气连接问题。
5.油品污染如果使用劣质的润滑油，其中可能含有杂质和污染物，会导致VVT 系统内部的阀门和机械部件受到损害，进而影响系统的工作效果。
因此，定期更换机油和使用合适的机油是保障VVT系统正常工作的重要因素。
6.连杆和活塞偏心如果连接杆和活塞偏心，可能会导致气门正时装置的摩擦增加，进而影响气门正时系统的工作效率和性能。
这种情况通常是由于零部件的磨损或损坏所导致。
7.系统堵塞VVT系统中的一些零部件可能会因为长时间没有使用或者操作不当而积聚污垢，导致系统出现堵塞，影响正时装置的运作。
奥迪A6L进气控制系统故障分析
1进气控制系统基本组成进气控制系统由节气门体、进气歧管、空气滤清器、涡轮增压器、可变进气正时、可变进气道等组成。
1.1节气门体节气门体是控制发动机吸气多少的一个阀门，进气管中进入的气体和汽油按一定比例混合形成可燃混合气，再由可燃混合气燃烧输出动力。
打开奥迪A6L 发动机盖板，可以观察节气门体的位置。
节气门体位于进气口的后方，空气滤清器的前方，节气门体上接空气滤清器，下接发动机缸体，中间是一根轴和圆形钢片，节气门体和油门拉线相连接，并受油门拉线的控制。
节气门体属于发动机进气系统，一般来说节气门体由执行器、节气门片和节气门位置传感器组成。
1.2进气歧管进气歧管的功用是将空气、燃油混合气由节气门体均匀分配到各缸进气道，确保混合气平稳运输。
打开奥迪A6L 发动机舱盖，进气歧管便处于表层的中心位置。
进气歧管主要由进气歧管本体、稳压腔和进气流道等组成，其中进气歧管本体包括若干道进气歧管，稳压腔用于稳定进气压力，进气流道采用螺旋式形状流道。
当发动机处于进气行程时，活塞向下运动使气缸内产生真空，与外界空气产生压力差，让空气能进入气缸内。
1.3空气滤清器空气滤清器是进气系统中最重要的部件，空气滤清器的作用主要是保护发动机，使发动机内部不被空气中的灰尘磨损，以提高发动机的经济性和动力性，并可延长汽车的大修里程。
机动车发动机的初始磨损都与空气滤清器有关，空气滤清器对奥迪A6L 进气控制系统的使用寿命有着决定性作用。
奥迪A6L 空气滤清器连接着进气管，在进气歧管中。
空气滤清器由滤芯和机壳组成，滤芯是空气滤清器的主要工作部分，机壳则是为滤芯工作提供一定的保护，减少滤芯的损坏。
优质的空气滤清器要能在高效率的滤清空气的同时，不为空气的流动增加太多阻力。
2奥迪A6L 进气控制系统中的新技术2.1涡轮增压涡轮增压主要作用是将进气歧管中空气加压的装置，使一定时间内可以有更多的空气压缩进气缸。
在奥迪A6L 进气控制系统中如果排放量固定，想提高发动机的燃烧效率，除了增加燃油的燃烧之外，就是增加空气的吸入量。
潍柴LNG常见故障分析案例分解
潍柴天然气发动机之故障案例分析••故障诊断与排除原则：•发动机出现故障时，采用先易后难逐一排除法！•在未弄清楚问题前，不要轻易更换任何配件！•注意记录故障码！在未弄清楚问题前，不要轻易清除故障码！•故障分类•第一类故障：发动机无法启动•第二类故障：发动机启动困难（能起动，但较困难）•第三类故障：发动机自动熄火•第四类故障：发动机动力不足•第五类故障：发动机怠速不稳•第六类故障：发动机放炮•第七类故障：发动机气耗高•第八类故障：发动机反水•第九类故障：排气制动失效故障案例故障案例分析（无法启动）分析（第一步: 根据故障灯读取故障代码，确定故障点，若无法确定转下一步。
第二步：检查档位是否处于空档位置、空档开关是否正常；检查副熄火开关是否正常，若还无法起动转下一步。
第三步：检查整车起动线路及电瓶是否正常，若还无法起动转下一步。
第四步：判断起动机工作是否正常，若还无法起动转下一步。
第五步：检查点火系统是否正常，若还无法起动转下一步。
第六步：检查气瓶压力是否正常，检查NGP燃气压力是否正常，并进一步检查FMV出气接口是否出气。
第七步、拆开信号发生器盖，检查点火正时是否正常。
第八步、测试节气门是否工作正常。
第九步：检查发动机本体部分，如气门间隙等。
第十步：若是主机厂内调试，考虑气瓶内的气质成分；若发动机运行时间较长，检查氧传感器接插件是否短路，空气气路是否堵塞严重，混合器小孔是否堵塞等。
故障案例11、描述：一台CNG发动机不能启动，仪表盘上的气压表显示值为10bar，进一步检查加气口处操作面板上仪表气压显示为O。
此时仪表盘上的指数失效，判定为可能是气瓶没气或气路阀门没有打开。
打开气瓶上的手动阀，仪表上的气压表指数为10bar，发动机正常起动。
2、故障分析:此时仪表盘上的指数失效，可能是气瓶没气或气路阀门没有打开。
3、故障处理：打开气瓶上的手动阀，仪表上的气压表指数为10bar，发动机正常起动。
•故障案例2•1、故障描述：一台CNG发动机无法起动，检查气瓶压力仪表显示气瓶压力足够，轻轻松开减压器进气口没有天然气冒出，说明高压天然气没有到达减压器。
燃烧器常见故障现象的原因分析及排除方法
燃烧器常见故障现象的原因分析及排除方法燃烧器是一种用于产生火焰或高温的装置，常见于工业设备、暖气系统和燃气炉等。
然而，燃烧器也会出现各种故障现象，影响其正常工作。
本文将对常见的燃烧器故障现象进行原因分析，并介绍相应的排除方法。
常见燃烧器故障现象包括点火困难、火焰不稳定、燃烧不完全等。
以下是对这些故障现象的原因分析及排除方法：1.点火困难原因分析：点火困难通常是由于点火电极间距过大、蓄热器损坏或者燃气压力不足等引起的。
排除方法：a) 调整点火电极间距，一般为0.3至0.6mm。
过大的间距会导致放电不稳定，从而点火困难。
b)检查和更换蓄热器，如果蓄热器损坏，会导致点火困难。
c)检查燃气供应系统，确保燃气压力达到燃烧器的要求。
2.火焰不稳定原因分析：火焰不稳定可能是由于燃烧器进气调节阀不良、风速过大或过小、燃气供应不稳定等引起的。
排除方法：a)检查和清洁进气调节阀，确保其正常工作，并调整合适的进气量。
b)调整风机的风速，确保火焰能稳定燃烧。
根据具体情况，可以调整风机的转速或者更换合适的风机叶片。
c)检查燃气供应系统，确保燃气压力稳定，并检查燃气管路是否堵塞。
3.燃烧不完全原因分析：燃烧不完全可能是由于进气不足、燃料供应不均匀或者排烟不畅等引起的。
排除方法：a)调整燃烧器的进气量，确保燃气和空气的比例适当，以提供足够的氧气供给燃烧。
b)检查燃料供应系统，确保燃料供应均匀，并清洁或更换堵塞的喷嘴。
c)检查排烟管道，清理和疏通排烟管道，确保排烟通畅，以保证燃烧产物及时排出。
除了以上的常见故障现象，燃烧器可能还会出现其他问题，例如燃烧器噪音过大、燃烧器无法启动等。
对于这些故障，我们需要根据具体情况进行详细的分析和排除。
总结起来，燃烧器的故障现象多种多样，可能是由于点火困难、火焰不稳定、燃烧不完全等原因引起的。
及时的故障分析和排除方法可以保证燃烧器的正常工作。
在排除故障时，我们需要仔细检查和调整燃气供应、点火电极、进气调节阀、风速等关键部件，并保持管道的清洁与通畅。
燃机进气系统常见故障
燃机进气系统常见故障
1. 空气滤清器堵塞，空气滤清器长时间未更换或者环境恶劣导致滤芯堵塞，影响了空气的流动，降低了进气量，导致发动机性能下降，甚至无法正常启动。
2. 进气管路漏气，进气管路老化、接口松动或损坏等原因导致漏气，会使得发动机进气不稳定，影响燃烧效率，导致发动机动力不足或抖动。
3. 进气门故障，进气门密封不良、积碳堵塞等问题会导致进气量不足或者不均匀，影响了燃烧效率和发动机性能。
4. 进气温度传感器故障，进气温度传感器损坏或失灵会导致ECU计算的进气量不准确，影响了燃烧效率和发动机性能。
5. 进气歧管问题，进气歧管老化、堵塞或者损坏会影响进气压力和进气量，导致发动机性能下降。
6. 进气增压系统故障，如涡轮增压器故障、增压空气泄漏等问题，会导致进气压力不稳定或者过高，影响了燃烧效率和发动机性
能。
针对这些常见故障，我们需要定期检查和维护燃机进气系统，及时更换空气滤清器、清洁进气管路、定期检查进气门和进气温度传感器等部件，确保进气系统的正常运行，以保证发动机的高效工作和可靠性。
同时，如果发现进气系统出现故障，需要及时进行维修和更换受损部件，以避免对发动机造成更严重的损坏。
