LC与RC滤波电路设计原理
LC滤波电路原理及设计详解
LC滤波电路LC滤波器也称为无源滤波器，是传统的谐波补偿装置。
LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源。
LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要；无源滤波器，又称LC滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、5、7）构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。
LC滤波器的适用场合无源LC电路不易集成，通常电源中整流后的滤波电路均采用无源电路，且在大电流负载时应采用LC电路。
有源滤波器适用场合有源滤波器电路不适于高压大电流的负载，只适用于信号处理，滤波是信号处理中的一个重要概念。
滤波分经典滤波和现代滤波。
经典滤波的概念，是根据富立叶分析和变换提出的一个工程概念。
根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。
换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。
只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路电容滤波电路电感滤波电路作用原理整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。
为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波和有源滤波两大类。
无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。
有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。
直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。
LC与RC滤波电路设计原理
LC与RC滤波电路设计原理1.LC滤波电路设计原理：LC滤波电路是由电感器（L）和电容器（C）组成的电路。
它主要通过利用电感和电容的特性来实现对不同频率的信号的滤波。
根据电感和电容的特性，我们知道电感对于高频信号有较大的阻抗，而电容对于低频信号有较大的阻抗。
因此，在LC滤波电路中，当输入信号的频率比较高时，电感器的阻抗较大，电容器的阻抗较小，所以电流主要通过电感器，而不会随着频率的增加而改变。
当输入信号的频率比较低时，电感器的阻抗较小，电容器的阻抗较大，所以电流主要通过电容器，而不会随着频率的减小而改变。
根据以上原理，我们可以设计出不同类型的LC滤波电路。
例如，如果我们希望滤除高频信号，可以设计一个电感器和电容器并联的LC滤波电路，这样在高频信号通过时，电感器的阻抗较大，电容器的阻抗较小，从而滤除高频信号；如果我们希望滤除低频信号，可以设计一个电感器和电容器串联的LC滤波电路，这样在低频信号通过时，电感器的阻抗较小，电容器的阻抗较大，从而滤除低频信号。
2.RC滤波电路设计原理：RC滤波电路是由电阻器（R）和电容器（C）组成的电路。
它主要通过利用电阻和电容的特性来实现对不同频率的信号的滤波。
与LC滤波电路不同，RC滤波电路实际上是通过电容器的充电和放电过程来对电信号进行滤波。
当输入信号的频率比较高时，电容器没有足够的时间来充电，所以输入信号基本上不会通过电容器。
而当输入信号的频率比较低时，电容器有足够的时间来充电，所以输入信号可以通过电容器。
根据以上原理，我们可以设计出不同类型的RC滤波电路。
例如，如果我们希望滤除高频信号，可以将电容器连接在输出端，这样在高频信号通过时，电容器没有足够的时间来充电，所以高频信号被滤除；而如果我们希望滤除低频信号，可以将电容器连接在输入端，这样在低频信号通过时，电容器有足够的时间来充电，所以低频信号被滤除。
综上所述，LC和RC滤波电路都是通过利用电感、电容、电阻等元件的特性来实现对不同频率的信号的滤波。
lc滤波器工作原理
lc滤波器工作原理
LC滤波器是一种基于电感和电容的电路，常用于信号处理和
滤波应用中。
它的工作原理基于两个主要的元件：电感（L）
和电容（C）。
当输入信号通过LC滤波器时，电感和电容之间形成一个振荡
回路。
这个回路的振荡频率由电感和电容的数值以及它们的布局和连接方式决定。
在特定的频率下，LC滤波器可以对输入
信号进行选择性地通过或阻塞。
当输入信号的频率与LC滤波器的共振频率相匹配时，电感和
电容之间的振荡将增强，并且传递到输出端。
这时，滤波器起到放大输入信号的作用，使得输出端得到一个较大幅度的振荡信号。
而当输入信号的频率与LC滤波器的共振频率不匹配时，电感
和电容之间的振荡会被抑制，导致滤波器对输入信号进行阻塞。
这样，输出端接收到的信号将被削弱或屏蔽，实现了对特定频率的信号的滤波作用。
LC滤波器通常有两种主要类型：低通滤波器和高通滤波器。
低通滤波器能够将低于截止频率的信号通过，并将高于截止频率的信号进行阻止。
相反，高通滤波器能够将高于截止频率的信号通过，并将低于截止频率的信号进行阻止。
总之，LC滤波器通过电感和电容的振荡回路实现对输入信号
的选择性通过或阻塞。
它是实现信号处理和滤波的重要工具，广泛应用于通信、音频处理、无线电等领域中。
各种电源滤波电路图及工作原理
各种电源滤波电路图及工作原理在滤波电路中，主要使用对交流电有特殊阻抗特性的器件，如：电容器、电感器。
本文将对各种形式的滤波电路进行分析。
一、滤波电路种类滤波电路主要有下列几种：电容滤波电路，这是最基本的滤波电路；π型RC滤波电路；π型LC滤波电路；电子滤波器电路。
二、滤波原理1.单向脉动性直流电压的特点图1（a）所示是单向脉动性直流电压波形，从图中可以看出，电压的方向性无论在何时都是一致的，但在电压幅度上是波动的，就是在时间轴上，电压呈现出周期性的变化，所以是脉动性的。
但根据波形分解原理可知，这一电压可以分解成一个直流电压和一组频率不同的交流电压，如图1（b）所示。
在图1（b）中，虚线部分是单向脉动性直流电压U o中的直流成分，实线部分是U o中的交流成分。
图1：单向脉动性电压的分解2.电容滤波原理根据以上的分析，由于单向脉动性直流电压可分解成交流和直流两部分。
在电源电路的滤波电路中，利用电容器的“隔直通交”的特性和储能特性，或者利用电感“隔交通直”的特性可以滤除电压中的交流成分。
图2所示是电容滤波原理图。
图2（a）为整流电路的输出电路。
交流电压经整流电路之后输出的是单向脉动性直流电，即电路中的Uo图2（b）为电容滤波电路。
由于电容C1对直流电相当于开路，这样整流电路输出的直流电压不能通过C1到地，只有加到负载R L上。
对于整流电路输出的交流成分，因C1容量较大，容抗较小，交流成分通过C1流到地端，而不能加到负载R L。
这样，通过电容C1的滤波，从单向脉动性直流电中取出了所需要的直流电压+U。
滤波电容C1的容量越大，对交流成分的容抗越小，使残留在负载R L上的交流成分越小，滤波效果就越好。
图2：电容滤波原理图3.电感滤波原理图3所示是电感滤波原理图。
由于电感L1对直流电相当于通路，这样整流电路输出的直流电压直接加到负载R L上。
对于整流电路输出的交流成分，因L1电感量较大，感抗较大，对交流成分产生很大的阻碍作用，阻止了交流电通过C1流到负载R L。
LC滤波电路原理及设计
LC滤波电路LC滤波器也称为无源滤波器，是传统的谐波补偿装置。
LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源。
LC滤波器一般是由滤波电容器、电抗器与电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要；无源滤波器，又称LC滤波器，是利用电感、电容与电阻的组合设计构成的滤波电路，可滤除某一次或屡次谐波，最普通易于采用的无源滤波器构造是将电感与电容串联，可对主要次谐波〔3、5、7〕构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。
\LC滤波器的适用场合无源LC电路不易集成，通常电源中整流后的滤波电路均采用无源电路，且在大电流负载时应采用LC电路。
有源滤波器适用场合有源滤波器电路不适于高压大电流的负载，只适用于信号处理，滤波是信号处理中的一个重要概念。
滤波分经典滤波与现代滤波。
经典滤波的概念，是根据富立叶分析与变换提出的一个工程概念。
根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。
换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。
只允许一定频率范围内的信号成分正常通过，而阻止另一局部频率成分通过的电路，叫做经典滤波器或滤波电路电容滤波电路电感滤波电路作用原理整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。
为获得比拟理想的直流电压，需要利用具有储能作用的电抗性元件〔如电容、电感〕组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波与有源滤波两大类。
无源滤波的主要形式有电容滤波、电感滤波与复式滤波(包括倒L型、LC滤波、LCπ型滤波与RCπ型滤波等)。
有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。
直流电中的脉动成分的大小用脉动系数来表示，此值越大，那么滤波器的滤波效果越差。
带通滤波器原理
带通滤波器原理
带通滤波器是一种能够选择特定频率范围的滤波器。
其工作原理是通过传输中心频率附近的信号，而抑制低于和高于此范围的信号。
在带通滤波器中，需要设定两个截止频率，分别为下截止频率和上截止频率。
下截止频率及以上频率的信号将被传递，而高于上截止频率和低于下截止频率的信号则将被抑制。
带通滤波器的设计可以基于不同的电子元件，如电容、电感和电阻。
其中常见的带通滤波器类型包括基于电容和电感的RC
带通滤波器和LC带通滤波器。
RC带通滤波器是由电容和电阻构成的滤波器电路。
通过合理
选择电容和电阻的数值，可以实现所需的截止频率范围。
在
RC带通滤波器中，低于下截止频率的信号将被电容短路，高
于上截止频率的信号则通过电容绕过。
因此，只有处于两个截止频率之间的信号能够被输出。
LC带通滤波器是由电感和电容组成的滤波器电路。
类似地，
在LC带通滤波器中，选择合适的电感和电容数值可以确定所
需的截止频率范围。
电感器对低于下截止频率的信号具有阻抗，而电容器则对高于上截止频率的信号产生阻抗。
因此，只有处于两个截止频率之间的信号能够通过滤波器。
带通滤波器在信号处理和通信领域中具有广泛的应用。
通过选
择合适的截止频率范围，带通滤波器可以帮助滤除无关的低频和高频信号，从而提高信号的质量和可靠性。
LC滤波电路原理及设计详解
LC滤波电路原理及设计详解LC滤波器也称为无源滤波器，是传统的谐波补偿装置。
LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源。
LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要；无源滤波器，又称LC滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、5、7）构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。
LC滤波器的适用场合无源LC电路不易集成，通常电源中整流后的滤波电路均采用无源电路，且在大电流负载时应采用LC电路。
有源滤波器适用场合有源滤波器电路不适于高压大电流的负载，只适用于信号处理，滤波是信号处理中的一个重要概念。
滤波分经典滤波和现代滤波。
经典滤波的概念，是根据富立叶分析和变换提出的一个工程概念。
根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。
换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。
只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路。
电容滤波电路/电感滤波电路作用原理整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。
为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波和有源滤波两大类。
无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。
有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。
直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。
LC滤波电路原理及设计详解
LC滤波电路LC 滤波器也称为无源滤波器，是传统的谐波补偿装置。
LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源。
LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要；无源滤波器，又称LC滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、5、7）构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。
LC 滤波器的适用场合无源LC电路不易集成，通常电源中整流后的滤波电路均采用无源电路，且在大电流负载时应采用LC电路。
有源滤波器适用场合有源滤波器电路不适于高压大电流的负载，只适用于信号处理，滤波是信号处理中的一个重要概念。
滤波分经典滤波和现代滤波。
经典滤波的概念，是根据富立叶分析和变换提出的一个工程概念。
根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。
换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。
只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路电容滤波电路电感滤波电路作用原理整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。
为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波和有源滤波两大类。
无源滤波的主要形式有电容滤波、电感滤波和复式滤波（包括倒L型、LC滤波、LC n型滤波和RGt型滤波等）＜有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。
直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。
lc滤波电路参数计算
lc滤波电路参数计算LC滤波电路是一种常用的电路结构，用于滤除电路中的高频杂波，以保证信号的稳定性和可靠性。
在实际的电路设计过程中，如何精确地计算LC滤波电路的参数，以满足设计要求，是一个重要问题。
本文将介绍LC滤波电路的工作原理及其参数计算方法。
一、LC滤波电路的工作原理LC滤波电路由电感和电容两个元件组成，可分为低通滤波和高通滤波两种类型。
在低通滤波电路中，电容起到屏蔽高频信号的作用，而电感则用于通流，并且在高频区域具有阻抗。
当输入信号为高频信号时，电容的阻抗很小，此时信号通过电容并被短接到地，不能到达输出端，从而能很好地进行高频滤波。
当输入信号为低频信号时，电容的阻抗很大，此时信号不能穿过电容，而通过电感并被传到输出端，因此电感会阻挡高频信号的进入，同时允许低频信号通过，所以可以很好地进行低频滤波。
同理，高通滤波电路中电容和电感的作用也是类似的，电容可以阻止低频信号，而电感则起到通流作用，并在低频区域具有阻抗。
因此，在实际的电路设计过程中，需要考虑电容和电感的参数及其相互作用，以精确地设计出符合设计要求的LC滤波电路。
二、低通滤波电路参数计算方法1. 滤波截止频率的计算低通滤波器的截止频率指的是信号被滤波器所滤掉的比较明显的频率范围，截止频率越低，滤波器在信号频率小于截止频率时的滤波能力越好。
滤波截止频率计算公式为：fc=1/(2π√(LC))其中，L为电感的电感值，单位为亨利；C为电容的电容值，单位为法拉。
2. 电感的选取在低通滤波器中，电感的选择通常取决于所需的截止频率和电容值。
一般来说，如果电容值固定，截止频率越低，则所需的电感就越大。
3. 电容的选取在低通滤波器中，电容的选择也非常重要。
如果电容的值太小，那么截止频率就会变得很高，滤波器的滤波能力会降低。
如果电容的值太大，则可能导致电流过大，从而破坏电路稳定性。
通过计算可以得出：C=1/(2πfc√L)其中，L为电感的电感值，fc为滤波器的截止频率，C 为所需的电容值。
低通滤波器电路
低通滤波器电路引言低通滤波器是一种常用的电路，用于将高频信号从输入信号中滤除，从而得到一个低频信号。
它广泛应用于通信、音频处理、图像处理等领域。
本文将介绍低通滤波器电路的基本原理、设计方法以及应用案例。
基本原理低通滤波器的基本原理是利用电容和电感器的特性来对输入信号进行滤波。
当输入信号的频率较低时，电容器和电感器对信号的阻抗较低，信号可以通过；当输入信号的频率较高时，电容器和电感器对信号的阻抗较高，信号被滤除。
RC低通滤波器RC低通滤波器是一种简单且常用的低通滤波器电路。
它由一个电阻和一个电容构成。
电路图下图是一个典型的RC低通滤波器电路的电路图。
R------|-------o-------o------- Output|C|------------o--------------- Ground||Input传输函数RC低通滤波器的传输函数可以通过对电路进行分析得到。
传输函数描述了输入信号经过滤波器后的输出信号和输入信号之间的关系。
对于RC低通滤波器，其传输函数如下所示：$$H(j\\omega) = \\frac{1}{1 + j\\omega RC}$$其中，$H(j\\omega)$表示传输函数，$\\omega$表示输入信号的角频率，R表示电阻的阻值，R表示电容的电容值。
设计方法根据传输函数，可以通过调整电阻和电容的数值来设计所需的低通滤波器。
以下是RC低通滤波器的设计步骤：1.确定截止频率：根据应用需求，确定所需的截止频率。
截止频率是指滤波器输出信号幅度衰减到输入信号幅度的$\\frac{1}{\\sqrt{2}}$所对应的频率。
2.计算电容值：根据所需的截止频率和电阻值，使用下式计算所需的电容值：$$C = \\frac{1}{2\\pi f_c R}$$3.其中，R为电容的电容值，R R为所需的截止频率，R为电阻的阻值。
4.选择合适的电容和电阻：根据计算得到的电容值，选择最接近的标准电容值。
复式滤波电路
复式滤波电路
复式滤波电路常用的有LCГ型、LCπ型和RCπ 型3种形式，如图Z0715所示。
它们的电路组成原则是，把对沟通阻抗大的元件（如电感、电阻）与负载串联，以降落较大的纹波电压，而把对沟通阻抗小的元件（如电容）与负载并联，以旁路较大的纹波电流。
其滤波原理与电容、电感滤波类似，这里仅介绍RCπ型滤波。
图Z0715（c）为RCπ型滤波电路，它实质上是在电容滤波的基础上再加一级RC滤波电路组成的。
其滤波原理可以这样解释：经过电容C1滤波之后，C1两端的电压包含一个直流重量与沟通重量，作为RC2滤波的输入电压。
对直流重量而言，C2 可视为开路，RL上的输出直流电压为：
对于沟通重量而言，其输出沟通电压为：
若满意条件
则有
由式可见，R愈小，输出的直流重量愈大；由式可见，RC2愈大，输出的沟通重量愈小。
滤波效果愈好。
所以R受两方面的制约，只能兼顾选择。
这种滤波电路较单电容滤波效果好，、但也只适用于负载电流不大的场合。
1。
LC滤波电路原理及设计详解
LC滤波电路LC滤波器也称为无源滤波器,就是传统的谐波补偿装置。
LC滤波器之所以称为无源滤波器,顾名思义,就就是该装置不需要额外提供电源。
LC滤波器一般就是由滤波电容器、电抗器与电阻器适当组合而成,与谐波源并联,除起滤波作用外,还兼顾无功补偿的需要;无源滤波器,又称LC滤波器,就是利用电感、电容与电阻的组合设计构成的滤波电路,可滤除某一次或多次谐波,最普通易于采用的无源滤波器结构就是将电感与电容串联,可对主要次谐波(3、5、7)构成低阻抗旁路;单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。
LC滤波器的适用场合无源LC电路不易集成,通常电源中整流后的滤波电路均采用无源电路,且在大电流负载时应采用LC电路。
有源滤波器适用场合有源滤波器电路不适于高压大电流的负载,只适用于信号处理,滤波就是信号处理中的一个重要概念。
滤波分经典滤波与现代滤波。
经典滤波的概念,就是根据富立叶分析与变换提出的一个工程概念。
根据高等数学理论,任何一个满足一定条件的信号,都可以被瞧成就是由无限个正弦波叠加而成。
换句话说,就就是工程信号就是不同频率的正弦波线性叠加而成的,组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。
只允许一定频率范围内的信号成分正常通过,而阻止另一部分频率成分通过的电路,叫做经典滤波器或滤波电路电容滤波电路电感滤波电路作用原理整流电路的输出电压不就是纯粹的直流,从示波器观察整流电路的输出,与直流相差很大,波形中含有较大的脉动成分,称为纹波。
为获得比较理想的直流电压,需要利用具有储能作用的电抗性元件(如电容、电感)组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波与有源滤波两大类。
无源滤波的主要形式有电容滤波、电感滤波与复式滤波(包括倒L型、LC滤波、LCπ型滤波与RCπ型滤波等)。
有源滤波的主要形式就是有源RC滤波,也被称作电子滤波器。
直流电中的脉动成分的大小用脉动系数来表示,此值越大,则滤波器的滤波效果越差。
LC滤波电路原理及设计详解
L C滤波电路原理及设计详解Modified by JACK on the afternoon of December 26, 2020LC滤波电路LC滤波器也称为无源滤波器，是传统的谐波补偿装置。
LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源。
LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要；无源滤波器，又称LC滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、5、7）构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。
LC滤波器的适用场合无源LC电路不易集成，通常电源中整流后的滤波电路均采用无源电路，且在大电流负载时应采用LC电路。
有源滤波器适用场合有源滤波器电路不适于高压大电流的负载，只适用于信号处理，滤波是信号处理中的一个重要概念。
滤波分经典滤波和现代滤波。
经典滤波的概念，是根据富立叶分析和变换提出的一个工程概念。
根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。
换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。
只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路电容滤波电路电感滤波电路作用原理整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。
为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波和有源滤波两大类。
无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。
LC滤波电路分析，LC滤波电路原理及其时间常数的计算
LC滤波电路分析，LC滤波电路原理及其时间常数的计算LC滤波器具有结构简单、设备投资少、运⾏可靠性较⾼、运⾏费⽤较低等优点，应⽤很⼴泛。
LC滤波器⼜分为单调谐滤波器、滤波器、双调谐滤波器及三调谐滤波器等⼏种。
LC滤波主要是电感的电阻⼩，直流损耗⼩。
对交流电的感抗⼤，滤波效果好。
缺点是体积⼤，笨重。
成本⾼。
⽤在要求⾼的电源电路中。
RC滤波中的电阻要消耗⼀部分直流电压，R不能取得很⼤，⽤在电流⼩要求不⾼的电路中.RC体积⼩，成本低。
滤波效果不如LC电路 常⽤的滤波电路有⽆源滤波和有源滤波两⼤类。
若滤波电路元件仅由⽆源元件（电阻、电容、电感）组成，则称为⽆源滤波电路。
⽆源滤波的主要形式有电容滤波、电感滤波和复式滤波（包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等）。
若滤波电路不仅由⽆源元件，还由有源元件（双极型管、单极型管、集成运放）组成，则称为有源滤波电路。
有源滤波的主要形式是有源RC滤波，也被称作电⼦滤波器。
⽆源滤波电路的结构简单，易于设计，但它的通带放⼤倍数及其截⽌频率都随负载⽽变化，因⽽不适⽤于信号处理要求⾼的场合。
⽆源滤波电路通常⽤在功率电路中，⽐如直流电源整流后的滤波，或者⼤电流负载时采⽤LC（电感、电容）电路滤波。
有源滤波电路的负载不影响滤波特性，因此常⽤于信号处理要求⾼的场合。
有源滤波电路⼀般由RC⽹络和集成运放组成，因⽽必须在合适的直流电源供电的情况下才能使⽤，同时还可以进⾏放⼤。
但电路的组成和设计也较复杂。
有源滤波电路不适⽤于⾼电压⼤电流的场合，只适⽤于信号处理。
根据滤波器的特点可知，它的电压放⼤倍数的幅频特性可以准确地描述该电路属于低通、⾼通、带通还是带阻滤波器，因⽽如果能定性分析出通带和阻带在哪⼀个频段，就可以确定滤波器的类型。
识别滤波器的⽅法是：若信号频率趋于零时有确定的电压放⼤倍数，且信号频率趋于⽆穷⼤时电压放⼤倍数趋于零，则为低通滤波器；反之，若信号频率趋于⽆穷⼤时有确定的电压放⼤倍数，且信号频率趋于零时电压放⼤倍数趋于零，则为⾼通滤波器；若信号频率趋于零和⽆穷⼤时电压放⼤倍数均趋于零，则为带通滤波器；反之，若信号频率趋于零和⽆穷⼤时电压放⼤倍数具有相同的确定值，且在某⼀频率范围内电压放⼤倍数趋于零，则为带阻滤波器。
低通滤波电路工作原理
低通滤波器是一种电子电路，其作用是通过降低高频信号的幅度，从而使得低频信号通过。
它在电子设备中广泛应用，用于滤除噪声、去除高频干扰、提取低频信号等。
低通滤波器的基本原理是利用电容和电感的特性，将高频信号绕过或衰减，而允许低频信号通过。
这里我们将详细解释低通滤波器的工作原理。
1.RC低通滤波器 RC低通滤波器是一种简单的低通滤波电路，由一个电阻（R）和一个电容（C）组成。
它的工作原理如下：•当输入信号的频率很高时，电容器的阻抗较低，几乎作为一个短路，使得输入信号能够通过电容器而绕过电阻。
•当输入信号的频率较低时，电容器的阻抗较高，几乎作为一个开路，使得输入信号通过电阻进入电容器。
•因此，高频信号会被滤除，而低频信号则能够通过电容器进入输出端，实现了低通滤波的效果。
2.RL低通滤波器 RL低通滤波器是由一个电阻（R）和一个电感（L）组成的电路。
它的工作原理如下：•当输入信号的频率很高时，电感器的阻抗较高，几乎作为一个开路，使得输入信号通过电阻器而绕过电感。
•当输入信号的频率较低时，电感器的阻抗较低，几乎作为一个短路，使得输入信号通过电感进入输出端。
•因此，高频信号会被滤除，而低频信号则能够通过电感进入输出端，实现了低通滤波的效果。
3.RLC低通滤波器 RLC低通滤波器是由一个电阻（R）、一个电感（L）和一个电容（C）组成的电路。
它的工作原理如下：•当输入信号的频率很高时，电容器的阻抗较低，几乎作为一个短路，使得输入信号能够通过电容器而绕过电感。
•当输入信号的频率较低时，电容器的阻抗较高，几乎作为一个开路，使得输入信号通过电感进入输出端。
•因此，高频信号会被滤除，而低频信号则能够通过电容器进入输出端，实现了低通滤波的效果。
另外，需要注意的是，低通滤波器的截止频率是一个重要参数。
截止频率是指滤波器开始对信号进行衰减的频率，超过截止频率的信号会被滤除。
截止频率通常用单位赫兹（Hz）表示。
对于RC低通滤波器，截止频率（fc）的计算公式为：fc = 1 / (2πRC)对于RL低通滤波器，截止频率（fc）的计算公式为：fc = R / (2πL)对于RLC低通滤波器，截止频率（fc）的计算公式为：fc = 1 / (2π√(LC))通过调整电阻、电容、电感的数值，可以改变滤波器的截止频率，从而实现对不同频率信号的滤波效果。
【电路 架构】电路设计论坛—LC与RC滤波电路设计原理
图 5 二阶 一级 低通滤波器
图 6 四阶 二级 低通滤波器
功率损耗
频响 vs 阻抗变化 2~8
成 本 THD+ N E M
have the following characteristics:
a) passband response deviation: ±0.1 dB, 10 Hz f 20 kHz;
b) stop-band attenuation: > 60 dB, f > 24 kHz. 功率输出的 LC 低通滤波器与模拟音频测试设备的滤波器指标不能满足上述要求 模拟功放 的测试方法与设备不能完全适合数字功率放大器的测量 特别是谐波失真与信噪等性能指标
对于无源 RC 滤波器 其滤波效果受前 后级阻抗的影响很大 与 RC 低通滤波器自身 阻抗相比 前级的输出阻抗要足够小 后级的输入阻抗要足够大才能满足滤波要求 为了得 到良好的滤波效果 可以采用有源 RC 低通滤波器
2 2 有源 RC 低通滤波器
有源 RC 低通滤波器组成元件为电阻 R 电 容 C 与 PWM 输入
低通滤波器的设计
1 概述 采用开关放大技术的数字功放工作原理与模拟功放
完全不同 其开关功率级输出的高频 PWM 信号中包含 有音频信号 PWM 频率为几百 kHz 比音频信号带宽 20~20kHz 大得多 为了从 PWM 开关信号中恢复出音频 信号 通常采用低通滤波器 LPF 低通滤波器频率特 性如图 1 所示
表2
二阶 LC 低通滤波
器

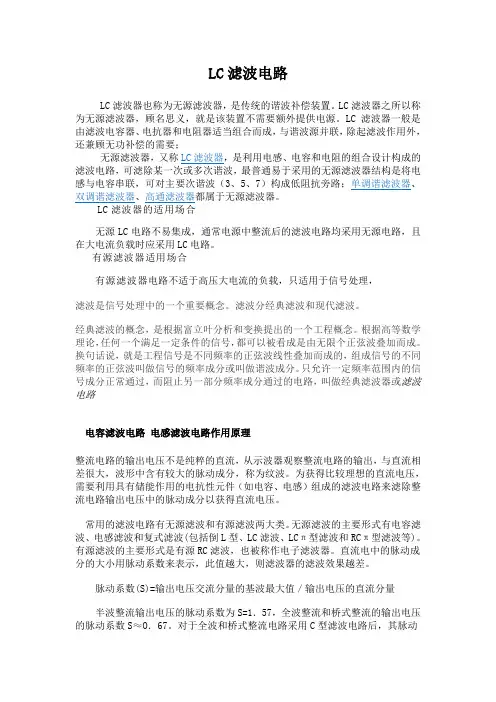

LC滤波电路原理及设计详解
L C滤波电路原理及设计详解Work hard in everything, everything follows fate!L C滤波电路LC滤波器也称为无源滤波器;是传统的谐波补偿装置..LC滤波器之所以称为无源滤波器;顾名思义;就是该装置不需要额外提供电源..LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成;与谐波源并联;除起滤波作用外;还兼顾无功补偿的需要；无源滤波器;又称;是利用电感、电容和电阻的组合设计构成的滤波电路;可滤除某一次或多次谐波;最普通易于采用的无源滤波器结构是将电感与电容串联;可对主要次谐波3、5、7构成低阻抗旁路；、、都属于无源滤波器..LC滤波器的适用场合无源LC电路不易集成;通常电源中整流后的滤波电路均采用无源电路;且在大电流负载时应采用LC电路..有源滤波器适用场合电路不适于高压大电流的负载;只适用于信号处理;滤波是信号处理中的一个重要概念..滤波分经典滤波和现代滤波..经典滤波的概念;是根据富立叶分析和变换提出的一个工程概念..根据高等数学理论;任何一个满足一定条件的信号;都可以被看成是由无限个正弦波叠加而成..换句话说;就是工程信号是不同频率的正弦波线性叠加而成的;组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分..只允许一定频率范围内的信号成分正常通过;而阻止另一部分频率成分通过的电路;叫做经典滤波器或电容滤波电路电感滤波电路作用原理整流电路的输出电压不是纯粹的直流;从示波器观察整流电路的输出;与直流相差很大;波形中含有较大的脉动成分;称为纹波..为获得比较理想的直流电压;需要利用具有储能作用的电抗性元件如电容、电感组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压..常用的滤波电路有无源滤波和有源滤波两大类..无源滤波的主要形式有电容滤波、电感滤波和复式滤波包括倒L型、LC滤波、LCπ型滤波和RC π型滤波等..有源滤波的主要形式是有源RC滤波;也被称作电子滤波器..直流电中的脉动成分的大小用脉动系数来表示;此值越大;则滤波器的滤波效果越差..脉动系数S=输出电压交流分量的基波最大值／输出电压的直流分量半波整流输出电压的脉动系数为S=1．57;全波整流和桥式整流的输出电压的脉动系数S≈O．67..对于全波和桥式整流电路采用C型滤波电路后;其脉动系数S=1／4RLC／T-1..T为整流输出的直流脉动电压的周期..电阻滤波电路RC-π型滤波电路;实质上是在电容滤波的基础上再加一级RC滤波电路组成的..如图1BRC滤波电路..若用S表示C1两端电压的脉动系数;则输出电压两端的脉动系数S=1/ωC2RS..由分析可知;电阻R的作用是将残余的纹波电压降落在电阻两端;最后由C2再旁路掉..在ω值一定的情况下;R愈大;C2愈大;则脉动系数愈小;也就是滤波效果就越好..而R值增大时;电阻上的直流压降会增大;这样就增大了直流电源的内部损耗；若增大C2的电容量;又会增大电容器的体积和重量;实现起来也不现实..这种电路一般用于负载电流比较小的场合.电感滤波电路根据电抗性元件对交、直流阻抗的不同;由电容C及电感L所组成的滤波电路的基本形式如图1所示..因为电容器C对直流开路;对交流阻抗小;所以C并联在负载两端..电感器L对直流阻抗小;对交流阻抗大;因此L应与负载串联..A电容滤波 B C-R-C或RC-π型电阻滤波脉动系数S=1/ωC2R'S'C L-C电感滤波D π型滤波或叫C-L-C滤波图1无源滤波电路的基本形式并联的电容器C在输入电压升高时;给电容器充电;可把部分能量存储在电容器中..而当输入电压降低时;电容两端电压以指数规律放电;就可以把存储的能量释放出来..经过滤波电路向负载放电;负载上得到的输出电压就比较平滑;起到了平波作用..若采用电感滤波;当输入电压增高时;与负载串联的电感L中的电流增加;因此电感L将存储部分磁场能量;当电流减小时;又将能量释放出来;使负载电流变得平滑;因此;电感L也有平波作用..利用储能元件电感器L的电流不能突变的特点;在整流电路的负载回路中串联一个电感;使输出电流波形较为平滑..因为电感对直流的阻抗小;交流的阻抗大;因此能够得到较好的滤波效果而直流损失小..电感滤波缺点是体积大;成本高.桥式整流电感滤波电路如图2所示..电感滤波的波形图如图2所示..根据电感的特点;当输出电流发生变化时;L中将感应出一个反电势;使整流管的导电角增大;其方向将阻止电流发生变化..图2电感滤波电路在桥式整流电路中;当u2正半周时;D1、D3导电;电感中的电流将滞后u2不到90°..当u2超过90°后开始下降;电感上的反电势有助于D1、D3继续导电..当u2处于负半周时;D2、D4导电;变压器副边电压全部加到D1、D3两端;致使D1、D3反偏而截止;此时;电感中的电流将经由D2、D4提供..由于桥式电路的对称性和电感中电流的连续性;四个二极管D1、D3；D2、D4的导电角θ都是180°;这一点与电容滤波电路不同..图3电感滤波电路波形图已知桥式整流电路二极管的导通角是180°;整流输出电压是半个半个正弦波;其平均值约为..电感滤波电路;二极管的导通角也是180°;当忽略电感器L的电阻时;负载上输出的电压平均值也是..如果考虑滤波电感的直流电阻R;则电感滤波电路输出的电压平均值为要注意电感滤波电路的电流必须要足够大;即RL不能太大;应满足wL>>RL;此时IOAV可用下式计算由于电感的直流电阻小;交流阻抗很大;因此直流分量经过电感后的损失很小;但是对于交流分量;在wL和上分压后;很大一部分交流分量降落在电感上;因而降低了输出电压中的脉动成分..电感L愈大;RL愈小;则滤波效果愈好;所以电感滤波适用于负载电流比较大且变化比较大的场合..采用电感滤波以后;延长了整流管的导电角;从而避免了过大的冲击电流..电容滤波原理详解1．空载时的情况当电路采用电容滤波;输出端空载;如图4a所示;设初始时电容电压uC为零..接入电源后;当u2在正半周时;通过D1、D3向电容器C充电；当在u2的负半周时;通过D2、D4向电容器C充电;充电时间常数为a电路图 b 波形图图4空载时桥式整流电容滤波电路式中包括变压器副边绕组的直流电阻和二极管的正向导通电阻..由于一般很小;电容器很快就充到交流电压u2的最大值;如波形图2b的时刻..此后;u2开始下降;由于电路输出端没接负载;电容器没有放电回路;所以电容电压值uC不变;此时;uC＞u2;二极管两端承受反向电压;处于截止状态;电路的输出电压;电路输出维持一个恒定值..实际上电路总要带一定的负载;有负载的情况如下..2．带载时的情况图5给出了电容滤波电路在带电阻负载后的工作情况..接通交流电源后;二极管导通;整流电源同时向电容充电和向负载提供电流;输出电压的波形是正弦形..在时刻;即达到u290°峰值时;u2开始以正弦规律下降;此时二极管是否关断;取决于二极管承受的是正向电压还是反向电压..先设达到90°后;二极管关断;那么只有滤波电容以指数规律向负载放电;从而维持一定的负载电流..但是90°后指数规律下降的速率快;而正弦波下降的速率小;所以超过90°以后有一段时间二极管仍然承受正向电压;二极管导通..随着u2的下降;正弦波的下降速率越来越快;uC的下降速率越来越慢..所以在超过90°后的某一点;例如图5b中的t2时刻;二极管开始承受反向电压;二极管关断..此后只有电容器C向负载以指数规律放电的形式提供电流;直至下一个半周的正弦波来到;u2再次超过uC;如图5b中的t3时刻;二极管重又导电..以上过程电容器的放电时间常数为电容滤波一般负载电流较小;可以满足td较大的条件;所以输出电压波形的放电段比较平缓;纹波较小;输出脉动系数S小;输出平均电压UOAV 大;具有较好的滤波特性..a电路图 b波形图图5带载时桥式整流滤波电路以上滤波电路都有一个共性;那就是需要很大的电容容量才能满足要求;这样一来大容量电容在加电瞬间很有很大的短路电流;这个电流对整流二极管;变压器冲击很大;所以现在一般的做法是在整流前加一的功率型NTC热敏电阻来维持平衡;因NTC热敏电阻在常温下电阻很大;加电后随着温度升高;电阻阻值迅速减小;这个电路叫软起动电路..这种电路缺点是：断电后;在热时间常数内;NTC热敏电阻没有恢复到零功率电阻值;所以不宜频繁的开启..为什么整流后加上滤波电容在不带负载时电压为何升高这是因为加上滤波测得的电压是含有脉动成分的峰值电压;加上负载后就是平均值;计算：峰值电压=1.414×理论输出电压有源滤波-电子电路滤波电阻滤波本身有很多矛盾;电感滤波成本又高;故一般线路常采用有源滤波电路;电路如图6..它是由C1、R、C2组成的π型RC滤波电路与有源器件晶体管T组成的射极输出器连接而成的电路..由图6可知;流过R的电流IR=IE／1+β=IRL／1+β..流过电阻R的电流仅为负载电流的1/1+β．所以可以采用较大的R;与C2配合以获得较好的滤波效果;以使C2两端的电压的脉动成分减小;输出电压和C2两端的电压基本相等;因此输出电压的脉动成分也得到了削减..从RL负载电阻两端看;基极回路的滤波元件R、C2折合到射极回路;相当于R减小了1+β倍;而C2增大了1+β倍..这样所需的电容C2只是一般RCπ型滤波器所需电容的1／β;比如晶体管的直流放大系数β=50;如果用一般RCπ型滤波器所需电容容量为1000μF;如采用电子滤波器;那么电容只需要20μF就满足要求了..采用此电路可以选择较大的电阻和较小的电容而达到同样的滤波效果;因此被广泛地用于一些小型电子设备的电源之中..。
LC滤波电路的原理
LC滤波电路的原理
2011-5-26 18:32:42 作者：xiaoma 我要评论(0) 滤波电路的原理实际是L、c元件基本特性的组合利用。
因为电容器的容抗xc=2nfc又1会随信号频率升高而变小,而电感器的感抗xl=2f会随信号频率升高而增大,如果把电容、电感进行串联、并联或混联应用,它们组合的阻抗也会随信号频率不同而发生很人变化口这表明,不同滤波电路会对某种频率信号呈现很小或很大的电抗,以致能让该频率信号顺利通
过或阻碍它通过,从而起到选取某种频率信号和滤除某种频率信号的作用。
以图9—3(a)所示的滤波电路来说,当有信号从左至右传输时,L对低频信号阻碍小,对
高频信号阻碍大;C则对低频信号衰减小,对高频信号衰减大。
因此该滤波电路容易通过低频信号,称为低通滤波电路。
其特点可用图中的幅一频(UF特性f}}I线表示。
对于图9—3(b)所示的滤波电路来说,容易通过高频信号,所以称为高通滤波电路。
对于图9—3(c)所示的滤波电路,它利用C l和L1串联对谐振信号阻抗小、C2和L7并联对谐振信号阻抗大的特性,能让谐振信号f容易通过,而阻碍其他频率信号通过,所以称为带通滤波电路。
该电路的这种特点可用图中的幅一频(U-F特性曲线概括。
对于图9—3(d)所示的滤波电路,它利用Cl和Ll并联对谐振信号阻抗大、C,和L,,串联对谐振信号阻抗小的特点,容易让谐振频率以外的信号通过,而抑制谐振信号厂F通过,所以称为带阻滤波电路。
该电路的特点可用图中的幅一频(U-F性曲线来概括。
lc滤波器工作原理
lc滤波器工作原理LC滤波器是一种常见的电子滤波器，它由电感（L）和电容（C）组成。
LC滤波器的工作原理基于电感和电容对不同频率的信号具有不同的阻抗特性。
我们需要了解一下电感和电容的基本原理。
电感是由导体绕成的线圈，当电流通过线圈时，会在线圈周围产生磁场。
当电流变化时，磁场也会随之变化，从而在线圈两端产生电压。
电容则是由两个导体板之间隔以绝缘层而组成的，当电压施加在电容上时，导体板之间会存储电荷。
在LC滤波器中，电感和电容被串联或并联连接起来，形成一个带有特定频率响应的电路。
当电感和电容串联时，它们的阻抗会相互抵消，从而对特定频率的信号具有较低的阻抗，而对其他频率的信号具有较高的阻抗。
这样，只有特定频率的信号能够通过滤波器，其他频率的信号会被滤除。
这种滤波器被称为带阻滤波器或陷波器。
当电感和电容并联时，它们的阻抗会相互叠加，从而对特定频率的信号具有较高的阻抗，而对其他频率的信号具有较低的阻抗。
这样，只有特定频率的信号能够通过滤波器，其他频率的信号会被滤除。
这种滤波器被称为带通滤波器或通带滤波器。
LC滤波器的工作原理可以通过阻抗匹配的概念来解释。
在特定频率下，电感和电容的阻抗会相互抵消，使得滤波器的输入和输出阻抗相等，从而实现信号的传输。
而在其他频率下，电感和电容的阻抗不匹配，导致输出阻抗较高，从而阻止信号的传输。
需要注意的是，LC滤波器对于不同频率的信号的阻抗特性是不同的。
对于低频信号，电感的阻抗较低，而电容的阻抗较高；对于高频信号，则相反，电感的阻抗较高，电容的阻抗较低。
这种频率选择性使得LC滤波器可以用于去除或选择特定频率范围的信号。
总结起来，LC滤波器是一种基于电感和电容的电子滤波器，通过串联或并联连接电感和电容来实现对特定频率范围的信号的滤波。
它的工作原理是利用电感和电容对不同频率的信号具有不同的阻抗特性。
通过调整电感和电容的数值，可以实现不同频率范围的信号的滤波效果。
LC滤波器在电子电路中有着广泛的应用，例如音频信号处理、无线通信和电源滤波等领域。
