3_流体流动时摩擦阻力系数的测定
化工原理实验~流体流动阻力系数的测定实验报告
流体流动阻力系数的测定实验报告一、实验目的：1、掌握测定流体流动阻力实验的一般实验方法。
2、测定直管的摩擦阻力系数λ及突然扩大管和阀门的局部阻力系数ξ。
3、验证湍流区内摩擦阻力系数λ为雷诺系数Re和相对粗糙度的函数。
4、将所得光滑管的λ—Re方程与Blasius方程相比较。
二、实验器材：流体阻力实验装置一套三、实验原理：1、直管摩擦阻力不可压缩流体（如水），在圆形直管中做稳定流动时，由于黏性和涡流的作用产生摩擦阻力；流体在流过突然扩大、弯头等管件时，由于流体运动的速度和方向突然变化，产生局部阻力。
影响流体阻力的因素较多，在工程上通常采用量纲分析方法简化实验，得到在一定条件下具有普遍意义的结果，其方法如下。
流体流动阻力与流体的性质，流体流经处的几何尺寸以及流动状态有关，可表示为△P=f (d, l, u,ρ,μ,ε)引入下列无量纲数群。
雷诺数Re=duρ/μ相对粗糙度ε/ d管子长径比l / d从而得到△P/(ρu2)=ψ(duρ/μ，ε/ d， l / d)令λ=φ（Re，ε/ d）△P/ρ=（l / d）φ（Re，ε/ d）u2/2可得摩擦阻力系数与压头损失之间的关系,这种关系可=△P/ρ=λ（l / d）u2/2用试验方法直接测定。
hf——直管阻力，J/kg式中，hfl——被测管长，md——被测管内径，mu——平均流速，m/sλ——摩擦阻力系数。
当流体在一管径为d的圆形管中流动时，选取两个截面，用U形压差计测出这两个截面间的静压强差，即为流体流过两截面间的流动阻力。
根据伯努利方程找出静压强差和摩擦阻力系数的关系式，即可求出摩擦阻力系数。
改变流速可测出不同Re下的摩擦阻力系数，这样就可得出某一相对粗糙度下管子的λ—Re关系。
（1）、湍流区的摩擦阻力系数在湍流区内λ=f（Re，ε/ d）。
对于光滑管，大量实验证明，当Re在3×103~105范围内，λ和Re的关系遵循Blasius关系式，即λ=0.3163 / Re0.25对于粗糙管，λ和Re的关系均以图来表示。

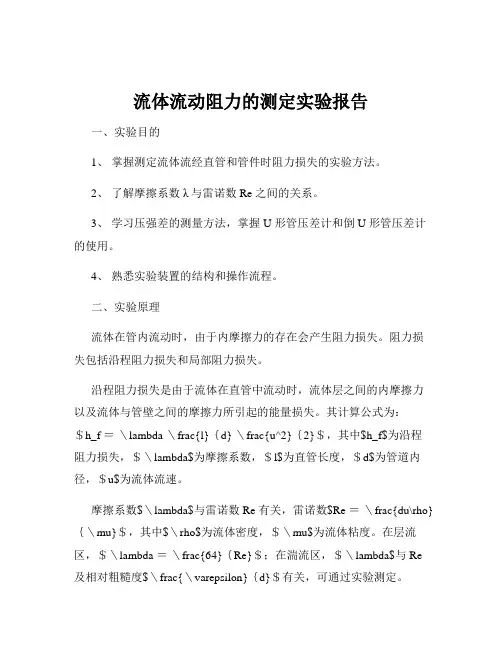

流体流动阻力的测定实验报告
流体流动阻力的测定实验报告一、实验目的1、掌握测定流体流经直管和管件时阻力损失的实验方法。
2、了解摩擦系数λ与雷诺数 Re 之间的关系。
3、学习压强差的测量方法，掌握 U 形管压差计和倒 U 形管压差计的使用。
4、熟悉实验装置的结构和操作流程。
二、实验原理流体在管内流动时，由于内摩擦力的存在会产生阻力损失。
阻力损失包括沿程阻力损失和局部阻力损失。
沿程阻力损失是由于流体在直管中流动时，流体层之间的内摩擦力以及流体与管壁之间的摩擦力所引起的能量损失。
其计算公式为：＄h_f ＝＼lambda ＼frac{l}｛d} ＼frac{u^2}｛2}＄，其中$h_f$为沿程阻力损失，＄＼lambda$为摩擦系数，＄l$为直管长度，＄d$为管道内径，＄u$为流体流速。
摩擦系数$＼lambda$与雷诺数 Re 有关，雷诺数$Re ＝＼frac{du\rho}｛＼mu}＄，其中$＼rho$为流体密度，＄＼mu$为流体粘度。
在层流区，＄＼lambda ＝＼frac{64}｛Re}＄；在湍流区，＄＼lambda$与 Re 及相对粗糙度$＼frac{＼varepsilon}｛d}＄有关，可通过实验测定。
局部阻力损失是由于流体流经管件（如弯头、三通、阀门等）时，由于流道的突然改变而引起的能量损失。
其计算公式为：＄h_j ＝＼xi ＼frac{u^2}｛2}＄，其中$h_j$为局部阻力损失，＄＼xi$为局部阻力系数。
三、实验装置本实验装置主要由水箱、离心泵、不同管径的直管、各种管件（弯头、阀门等）、U 形管压差计、倒 U 形管压差计、温度计、流量计等组成。
水箱用于储存实验流体，离心泵提供流体流动的动力。
直管和管件用于产生沿程阻力和局部阻力。
U 形管压差计和倒 U 形管压差计用于测量流体流经直管和管件前后的压强差。
温度计用于测量流体温度，流量计用于测量流体流量。
四、实验步骤1、熟悉实验装置，了解各设备的名称、用途和操作方法。
2、检查装置各连接处是否密封良好，确保无泄漏。
流体流动阻力的测定实验报告
流体流动阻力的测定实验报告一、实验目的1、掌握流体流经直管和管件时阻力损失的测定方法。
2、了解摩擦系数λ与雷诺数 Re 之间的关系。
3、学习压强差的测量方法和数据处理方法。
二、实验原理流体在管内流动时，由于黏性的存在，必然会产生阻力损失。
阻力损失包括直管阻力损失和局部阻力损失。
1、直管阻力损失根据柏努利方程，直管阻力损失可表示为：＼（h_f ＝＼frac{＼Delta p}｛ρg}＼）其中，＼（h_f\）为直管阻力损失，＼（＼Delta p\）为直管两端的压强差，＼（ρ\）为流体密度，＼（g\）为重力加速度。
摩擦系数\（λ\）与雷诺数\（Re\）及相对粗糙度\（＼frac{＼epsilon}｛d}＼）有关，其关系可通过实验测定。
当流体在光滑管内流动时，＼（Re ＜ 2000\）时，流动为层流，＼（λ ＝＼frac{64}｛Re}＼）；＼（Re ＞ 4000\）时，流动为湍流，＼（λ\）与\（Re\）和\（＼frac{＼epsilon}｛d}＼）的关系可由经验公式计算。
2、局部阻力损失局部阻力损失通常用局部阻力系数\（＼zeta\）来表示，其计算式为：＼（h_f' ＝＼frac{＼zeta u^2}｛2g}＼）其中，＼（h_f'＼）为局部阻力损失，＼（u\）为流体在管内的流速。
三、实验装置1、实验设备本实验使用的主要设备包括：离心泵、水箱、不同管径的直管、各种管件（如弯头、三通、阀门等）、压差计、流量计等。
2、实验流程水箱中的水经离心泵加压后进入实验管路，依次流经直管和各种管件，最后流回水箱。
通过压差计测量直管和管件两端的压强差，用流量计测量流体的流量。
四、实验步骤1、熟悉实验装置，了解各仪器仪表的使用方法。
2、检查实验装置的密封性，确保无泄漏。
3、打开离心泵，调节流量至一定值，稳定后记录压差计和流量计的读数。
4、逐步改变流量，重复上述步骤，测量多组数据。
5、实验结束后，关闭离心泵，整理实验仪器。
实验三 流体流动阻力测定实验指导书
流体流动阻力的测定一、实验目的1．掌握测定流体流经直管、管件和阀门时阻力损失的一般实验方法。
2．测定直管摩擦系数λ与雷诺准数Re 的关系，验证在一般湍流区内λ与Re 的关系曲线，测定流体流经阀门时的局部阻力系数ξ。
4．学会倒U 形压差计的使用方法，识辨组成管路的各种管件、阀门，并了解其作用。
二、基本原理流体通过由直管、管件（如三通和弯头等）和阀门等组成的管路系统时，由于粘性剪应力和涡流应力的存在，要损失一定的机械能。
流体流经直管时所造成机械能损失称为直管阻力损失。
流体通过管件、阀门时因流体运动方向和速度大小改变所引起的机械能损失称为局部阻力损失。
1．直管阻力摩擦系数λ的测定流体在水平等径直管中稳定流动时，阻力损失为：2221u d l p p p h ff λρρ=-=∆=（1）即，22lu p d fρλ∆=（2）式中：λ—直管阻力摩擦系数，无因次；d —直管内径，m ；f p ∆—流体流经l 米直管的压力降，Pa; f h —单位质量流体流经l 米直管的机械能损失，J/kg ； ρ—流体密度，kg/m 3；l —直管长度，m ；u —流体在管内流动的平均流速，m/s 。
滞流(层流)时，Re 64=λ（3） μρdu =Re （4） 式中：Re —雷诺准数，无因次；μ—流体粘度，kg/(m·s)。
湍流时λ是雷诺准数Re 和相对粗糙度（ε/d ）的函数，须由实验确定。
由式（2）可知，欲测定λ，需确定l 、d ，测定f p ∆、u 、ρ、μ等参数。
l 、d 为装置参数（装置参数表格中给出），ρ、μ通过测定流体温度，再查有关手册而得，u 通过测定流体流量，再由管径计算得到。
例如本装置采用转子流量计测流量V （m 3/h ），且已经校核，则2900d Vu π=(5)f p ∆可用U 型管、倒置U 型管、测压直管等液柱压差计测定，或采用差压变送器和二次仪表显示。
（1）当采用倒置U 型管液柱压差计时gR p f ρ∆=(6)式中：R －水柱高度，m 。
流体流动阻力的测定
流体流动阻力的测定一、引言流体力学是物理学的一个分支，主要研究流体的运动规律和性质。
在工程领域中，流体力学是非常重要的一门学科，涉及到许多领域，如航空、船舶、汽车、建筑等。
在这些领域中，流体的运动特性对于设备的设计和性能有着重要影响。
而测定流体流动阻力是了解这些运动特性的基础。
二、实验原理1. 流体阻力公式当一个物体在流体中运动时，会受到来自流体的阻力。
根据牛顿第二定律，物体所受合外力等于其质量乘以加速度。
因此，在水平方向上运动的物体所受合外力为：F = ma其中F为合外力，m为物体质量，a为加速度。
当物体在水平方向上运动时，在没有其他外力作用下，其所受合外力即为来自水对其作用的阻力Ff。
因此：Ff = ma将牛顿第二定律代入上式可得：Ff = 1/2 * ρ * v^2 * S * Cd其中ρ为流体密度，v为物体相对于流体的速度（即物体速度减去流体速度），S为物体所受阻力的面积，Cd为阻力系数。
2. 流体阻力的测定在实验中，我们可以通过测量物体在流体中运动时所受到的阻力来计算出阻力系数Cd。
一般来说，测量流体阻力有两种方法：直接法和间接法。
直接法是指将物体放置在流体中，然后通过测量所需施加的力来计算出流体阻力。
这种方法通常需要使用特殊设备，如浮子式流量计、翼型试验台等。
间接法是指通过测量物体在流体中运动时所需施加的外部力来计算出流体阻力。
这种方法通常需要使用天平或重量计等设备来测量物体的重量，并结合运动学公式来计算物体所受的加速度和速度等参数。
三、实验步骤1. 实验器材准备准备好天平或重量计、滑轮、绳子、小球等实验器材，并将它们固定在实验台上。
2. 实验样本制备制作一个小球样本，并将其质量称重记录下来。
3. 流动介质准备将水注入实验槽中，并将水温调节到室温。
4. 实验数据测量将小球样本用绳子系在滑轮上，并将滑轮固定在实验台上。
然后，拉动小球样本，使其开始运动，并记录下所需施加的力和小球样本的运动时间。
流体流动阻力的测定(化工原理实验报告)
流体流动阻力的测定（化工原理实验报告）流体流动阻力的测定（化工原理实验报告）摘要：本实验研究了流体流动阻力的测定方法，以了解流阻比数据和参数对流体流动特性的影响。
实验中采用了空心管实验装置，在一定的压差试验条件下，通过压力表和熨斗流量计测量压力和流量，计算出流阻比系数。
通过实验，研究了流阻比系数随着实验参数（流量、温度、压力）变化的规律，从而获得一定规律性的微观流动特性数据。
关键词：流阻比；熨斗流量计；实验；流动阻力1 前言流体流动阻力是研究流体流动特性的一项重要参数。
它决定了流体在管道内流动时会受到什么样的阻力，直接影响着流体在设备内的流动性能和传热特性。
因此，准确测量流体流动阻力是研究管道流动的关键问题。
本实验旨在研究空心管装置测量的流阻比数据对流体流动特性的影响，以便获得微观流动特性数据，并用于管道设计、传热学的研究中。
2 实验目的1）研究在空心管实验装置内测量流阻比系数的变化规律：2）利用测量的流阻比系数，得出瞬态流体流动特性曲线，即流量与压力的变化规律； 3）通过实验有规律地分析，获得实验流体的微观流动特性参数。
3 实验装置本实验主要采用空心管实验装置（见图1），由电磁阀控制罐内的液体，带动空心管内的流体循环，保持流量一定，从而实现实验的要求。
该装置由如下几个部分组成：（1）空心管；（2）球阀；（3）高低压罐；（4）汽缸和气缸；（5）液体泵；（6）电磁阀；（7）水箱；（8）熨斗流量计；（9）压力表；（10）温度计。
4 实验方法1）确定实验条件：根据实验任务，确定温度、压力、流量等参数，以及电磁阀的控制时间；2）进行实验：根据实验条件，控制电磁阀的开启和关闭，实现空心管内的液体流动，同时调节实验参数，测量压力及流量；3）根据压力和流量，绘出流量-压力曲线，计算出对应的流阻比系数；4）根据实验数据，进行实验数据分析，探究实验参数变化时，流阻比系数变化规律，得出流体的微观流动特性参数。
5 实验数据在实验中，调节不同的参数，实现不同的实验条件，测量得到流量和压力的数据，根据测量的实验数据，画出Flow-Pressure曲线，结果如下表1所示：实验条件实测压力(MPa) 实测流量（M3/h）流阻比(MPa/m3/h)条件1 0.39 0.159 0.80条件2 0.51 0.159 1.06条件3 0.62 0.159 1.29条件4 0.68 0.159 1.41条件5 0.80 0.159 1.64表1 实验结果图2 Flow-Pressure曲线图6 结论1）根据上述的实验结果，可以发现，随着压力和流量的增加，流阻比也相应地增大；2）通过分析实验数据，可以获得一定的规律性的微观流动特性数据，即通过把不同的实验参数变量并入方程式中，可以根据需要精确地预测不同条件下，流体流动时的压力和流量变化规律；3）该测试结果可以作为设计管路时流体传热特性和流动特性的参考，更好地掌握管路中流体的流动特性。
流体流动阻力的测定实验报告
流体流动阻力的测定实验报告摘要：通过测算不同流速和管道直径下流体的流量和压降，确定了流体流动阻力与流速和管道直径的关系，并确立了相应的流体流动阻力公式。
实验的结果表明，流体流动阻力与流速和管道直径的平方成正比，结果与理论计算值基本吻合。
一、实验原理在流体力学中，我们研究流体在管道中的运动和分布。
不同形状、不同截面的管道中，流体的流动速度和压强是不同的，流体的动能和势能也会随着时间和位置的变化而发生变化。
在流体流动中，管道内壁与流体的相互作用形成一定的阻力，这种阻力称为流体流动阻力。
实验中，我们设计了一套管道流体流动测量装置，通过测算流体在不同流速和管道直径下流量和压降，确定了流体流动阻力与流速和管道直径的关系，并确立了相应的流体流动阻力公式。
二、实验步骤1. 准备工作：将实验装置安装好，并连接好各个部件。
2. 流量测定：打开水泵，将水流导向流量计中，通过观察流量计中的示数，测定流体的流量。
3. 压降测定：利用几何水平仪测定与水平面夹角，计算出流体在管道中的压降。
4. 流速测定：通过测算流量和管道截面积，计算出流体的平均流速。
5. 重复实验：重复以上测定步骤，测定不同流速和管道直径下的流量和压降数据，以确定流体流动阻力与流速和管道直径的关系。
6. 数据处理：根据实验数据计算出流体流动阻力公式，并与理论计算值对比。
三、实验结果与分析1. 流量与管道直径的关系通过实验测定，流量与管道直径的平方成正比。
实验数据如下：流量 Q (m3/h) 1 2 3 4 5直径 D (cm) 1 1.5 2 2.5 32. 压降与流速的关系通过实验测定，压降与流速的平方成正比。
实验数据如下：流速 v (m/s) 0.67 1.13 1.33 1.51压降 h (m) 0.05 0.09 0.12 0.163. 流体流动阻力与流速和管道直径的关系根据实验得到的数据，流体流动阻力与流速和管道直径的平方成正比。
流体流动阻力公式为：f = αρv2 D2/4其中，f 为阻力系数，ρ 为流体密度，v 为平均流速，D 为管道直径，α 为系数。
流体流动阻力测定实验
实验报告项目名称：流体流动阻力测定实验学院：专业年级：学号：姓名：指导老师：实验组员：一、实验目的1、学习管路阻力损失h f和直管摩擦系数的测定方法。
2、掌握不同流量下摩擦系数与雷诺数Re之间的关系及其变化规律。
3、学习压差测量、流量测量的方法。
了解压差传感器和各种流量计的结构、使用方法及性能。
4、掌握对数坐标系的使用方法。
二、实验原理流体在管道内流动时，由于黏性剪应力和涡流的存在，会产生摩擦阻力。
这种阻力包括流体流经直管的沿程阻力以及因流体运动方向改变或管子大小形状改变所引起的局部阻力。
流体在直管内流动阻力的大小与管长、管径、流体流速和管道摩擦系数有关，它们之间存在如下关系：h f = ρfP ∆=22u d l λ （4-1）式中： -f h 直管阻力，J/kg ；-d 直管管径，m ；-∆p 直管阻力引起的压强降，Pa ； -l 直管管长，m ； -u 流速，m / s ； -ρ流体的密度，kg / m 3；-λ摩擦系数。
滞流时，λ=Re 64；湍流时，λ与Re 的关系受管壁相对粗糙度dε⋅的影响，即λ= )(Re,df ε。
当相对粗糙度一定时，λ仅与Re 有关，即λ=(Re)f ，由实验可求得。
由式（4—1），得 λ=22u P l d f∆⋅⋅ρ （4-2） 雷诺数 Re =μρ⋅⋅u d （4-3）式中-μ流体的黏度，Pa*s和流体在管内的流速u，查出流体的物理性质，即可分别计测量直管两端的压力差p算出对应的λ和Re。
三、实验装置1、本实验共有两套装置，实验装置用图4-2所示的实验装置流程图。
每套装置中被测光滑直管段为管内径d=8mm，管长L=1.6m的不锈钢管；被测粗糙直管段为管内径d=10mm，管长L=1.6m的不锈钢管2、流量测量：在图1-2中由大小两个转子流量计测量。
3、直管段压强降的测量：差压变送器或倒置U形管直接测取压差值。
图4-2 流体流动阻力测定实验装置流程图⑴—大流量调节阀；⑵—大流量转子流量计；⑶—光滑管调节阀；⑷—粗糙管调节阀；⑸—光滑管；⑹—粗糙管；⑺—局部阻力阀；⑻—离心泵；⑼—排水阀；⑽倒U管⑾⑾’—近端测压点；⑿⑿’—远端测压点；⒀⒀’—切断阀；⒁⒁’—放空阀；⒂⒂’—光滑管压差；⒃⒃’—粗糙管压差；⒄—数字电压表；⒅—压差变送器四、实验步骤1、检查储水槽内的水位是否符合要求，检查离心泵的所有出口阀门以及真空表、压力表的阀门是否关闭。
流体流动阻力的测定
流体流动阻⼒的测定⼀、实验⽬的1、掌握层流流体经直路和管件时阻⼒损失的测定⽅法。
通过实验了解流体流动中能量损失的变化规律。
2、测定直管摩擦系数λ与雷诺准数Re 的关系。
3、测定流体流经闸阀等管件时的局部阻⼒系数ξ。
4、学会压差计和流量计的使⽤⽅法。
5、观察组成管路的各种管件、阀件，并了解其作⽤。
⼆、实验原理1、直管摩擦系数λ与雷诺数Re 的测定：流体在管道内流动时，由于流体的粘性作⽤和涡流的影响会产⽣阻⼒。
流体在直管内流动阻⼒的⼤⼩与管长、管径、流体流速和管道摩擦系数有关，它们之间存在如下关系：h f =ρfP ?=22u d l λ(1-1)λ=22u P l d fρ (1-2) Re =µρu d (1-3)式中：-d 管径，m ；-?f P 直管阻⼒引起的压强降，Pa ；-l 管长，m ；-u 流速，m/s ；-ρ流体的密度，kg/m 3； -µ流体的粘度，N ·s/m 2。
直管摩擦系数λ与雷诺数Re 之间有⼀定的关系，这个关系⼀般⽤曲线来表⽰。
在实验装置中，直管段管长l 和管径d 都已固定。
若⽔温⼀定，则⽔的密度ρ和粘度µ也是定值。
所以本实验实质上是测定直管段流体阻⼒引起的压强降△P f 与流速u (流量V)之间的关系。
根据实验数据和式(1-2)可计算出不同流速下的直管摩擦系数λ，⽤式(1-3)计算对应的Re ，从⽽整理出直管摩擦系数和雷诺数的关系，绘出λ与Re 的关系曲线。
2、局部阻⼒系数ζ的测定22'u P h ff ζρ=?=' (1-4)2'2uP f ?????? ?=ρζ (1-5) 式中：-ζ局部阻⼒系数，⽆因次；-?'f P 局部阻⼒引起的压强降，Pa ；-'f h 局部阻⼒引起的能量损失，J/kg 。
图1-1 局部阻⼒测量取压⼝布置图局部阻⼒引起的压强降'f P ? 可⽤下⾯的⽅法测量：在⼀条各处直径相等的直管段上，安装待测局部阻⼒的阀门，在其上、下游开两对测压⼝a-a'和b-b'，见图1-1，使ab ＝bc ；a'b'＝b'c'则：△P f ，a b =△P f ，bc ；△P f ，a ＇b ＇= △P f ，b ＇c ＇在a-a'之间列⽅程式： P a －P a ＇=2△P f ，a b +2△P f ，a ＇b ＇+△P ＇f (1-6) 在b-b'之间列⽅程式： P b －P b ＇=△P f，bc +△P f ，b ＇c ＇+△P ＇f=△P f ，a b +△P f ，a ＇b ＇+△P ＇f (1-7) 联⽴式(1-6)和(1-7)，则：'f P ?=2(P b －P b ＇)－(P a －P a ＇)为了实验⽅便，称(P b －P b ＇)为近点压差，称(P a －P a ＇)为远点压差。
流体管路流动阻力系数的测定
流体管路流动阻力系数的测定1 绪论流体基本理论为物理设计工程提供了基本的设计和分析方法，而流体管路流动阻力系数是求解流体传动系统、蒸汽系统、水喷射柴油发动机系统等的基本模型，已广泛地用于工程设计和实验测试的方法中。
应用阻力系数来分析流体流动在管路系统中的分布特性及流动状态，对工程设计中的管路系统有重要的导向作用，其精确的测试对工程实际应用至关重要。
2 流体管路流动阻力系数的测定主要从两个方面考虑，即实验测定管路内部阻力系数和实验测定管路外部阻力系数。
实验参数主要包括管路外表面断面积、流体性能参数、流体流量和管路弯曲参数等，其中流体性能参数对实验结果影响最大。
（1）内部阻力系数测试管路内部阻力基本理论分析公式是：f = 0.0775(N/D)(ρ/μ)0.5。
其中f是管道内部阻力系数，N为流体质量流量，D为管径，ρ为流体密度，μ为流体粘度。
另外，直管情况下，管路内部阻力系数计算公式f = 0.0225(N/D2)(ρ/μ)0.5，弯曲情况下，管路内部阻力系数计算公式f = 0.075(N/D2)(ρ/μ)0.5。
管路内部阻力系数测试一般采用内部试验管路，通过在里头装压力表，测量管路端部压力差，得到阻力系数f。
流体流动在管路系统中的外部阻力系数的近似计算公式是：f = k/D，其中f是管道外部阻力系数，k是摩擦係数，D为管径。
外部阻力系数测试一般采用蒙特卡洛试验，一般原理是通过在不同管路中改变流体流量，来获得不同的阻力表达式，从而求取摩擦係数。
3 结论流体管路流动阻力系数是求解流体传动系统、蒸汽系统、水喷射柴油发动机系统等的基本模型，精确的测试对工程实际应用至关重要。
管路内部阻力系数的测试主要通过在管路内安装压力表，测量压降求出；外部阻力系数测试一般采用蒙特卡洛法，通过获得不同的阻力表达式求取摩擦係数。
三、流体流动阻力测定实验
化工原理实验报告实验名称：流体流动阻力测定实验学院：化学工程学院专业：化学工程与工艺班级：姓名：学号：指导教师：日期：一、 实验目的1、掌握流体经直管和管阀件时阻力损失的测定方法。
通过实验了解流体流动中能量损失的变化规律。
2、测定直管摩擦系数λ于雷诺准数Re 的关系。
3、测定流体流经闸阀等管件时的局部阻力系数ξ。
4、学会压差计和流量计的适用方法。
5、观察组成管路的各种管件、阀件，并了解其作用。
二、实验原理流体在管内流动时，犹豫粘性剪应力和涡流的存在，不可避免得要消耗一定的机械能，这种机械能的消耗包括流体流经直管的沿程阻力和因流体运动方向改变所引起局部阻力。
1、沿程阻力影响阻力损失的因素很多，尤其对湍流流体，目前尚不能完全用理论方法求解，必须通过实验研究其规律。
为了减少实验工作量，使实验结果具有普遍意义，必须采用因次分析方法将各变量组合成准数关联式。
根据因次分析，影响阻力损失的因素有， (a)流体性质：密度ρ、粘度μ；(b)管路的几何尺寸：管径d 、管长l 、管壁粗糙度ε； (c)流动条件：流速μ。
可表示为：式中，λ称为摩擦系数。
层流 (滞流)时，λ＝64／Re ；湍流时λ是雷诺准数Re 和相对粗糙度的函数，须由实验确定 2、局部阻力局部阻力通常有两种表示方法，即当量长度法和阻力系数法。
(1)、当量长度法流体流过某管件或阀门时，因局部阻力造成的损失，相当于流体流过与其具有相当管径长度的直管阻力损失，这个直管长度称为当量长度，用符号le 表示。
则流体在管路中流动时的总阻力损失 为（2)、阻力系数法流体通过某一管件或阀门时的阻力损失用流体在管路中的动能系数来表示，这种计算ρρpp p h f ∆=-=21),,,,,(ερμu l d f p =∆22u d l p h f λρ=∆=∑f h 22u dle l hf∑∑+=λ局部阻力的方法，称为阻力系数法。
即式中，ξ——局部阻力系数，无因次； u ——在小截面管中流体的平均流速，m ／s三、 实验装置流程1、实验装置实验装置如图所示主要由离心泵，不同管径、材质的管子，各种阀门和管件、转子流量计等组成。
流体流动阻力的测定实验
流体流动阻力的测定实验一、实验内容（1）测定流体在特定材质和εd 的直管中流动时的阻力摩擦系数λ，并确定λ和Re 之间的关系。
（2）测定流体通过阀门或90°肘管时的局部阻力系数。
二、实验目的（1）了解测定流体流动阻力摩擦系数的工程定义，掌握采用量纲分析方法规划测定流体阻力实验的组织方法。
（2）测定流体流经直管的摩擦阻力和流经管件的局部阻力，确定直管阻力摩擦系数和雷诺数之间的关系。
（3）熟悉压差计和流量计的使用方法。
（4）认识组成管路系统的各部件、阀门并了解其作用。
三、实验基本原理流体管路是由直管、管件（如三通、直管、弯头）、阀门等部件组成。
流体在管路中流动时，由于黏性剪应力和涡流作用，不可避免地要消耗一定的机械能。
流体在直管中流动的机械能损失称为直管阻力；而流体通过阀门、管件等部件时，因流动方向或流动截面的突然改变导致的机械能损失称为局部阻力。
在化工过程设计中，流体流动阻力的测定或计算，对于确定流体输送所需推动力的大小，例如泵的功率、液位或压差，选择适当的输送条件都有不可或缺的作用。
（1）直管阻力 流体在水平的均匀管道中稳定流动时，由截面1流动至截面2的阻力损失表现为压力的降低，即ρρpp p h f ∆=-=21①由于流体分子在流动过程中运动机里十分复杂，影响阻力损失的因素众多，目前尚不能完全用理论方法来解决流体阻力的计算问题，必须通过实验研究掌握其规律。
为了减少实验工作量简化实验工作难度，并使实验结果具有普遍意义，可采用量纲分析方法来规划实验。
将所有影响流体阻力的工程因素按以下三类变量列出①流体性质：密度ρ、黏度μ②管路几何尺寸：管径d 、管长l 、管壁粗糙度ε ③流动条件：流速u可将阻力损失f h 与诸多变量之间的关系表示为),,,,,(εμρu l d f p =∆②根据量纲分析方法可将上述变量之间的关系转变为无量纲准数之间的关系)l,,(2dd du upεμρρψ=∆ ③其中μρdu =R e 称为雷诺准数，是表征流体流动形态影响的无量纲准数；dl 是表示相对长度的无量纲几何准数；dε称为管壁相对粗糙度。
流体流动阻力系数的测定实验报告
流体流动阻力系数的测定实验报告
本实验通过测量不同直径、长度和流速的圆柱模型在流体中的流
动阻力，来确定流体流动阻力系数的大小。
本实验的目的是为了加深
对于流体静力学基础理论的理解，并且对于实际应用有重要的意义。
实验装置是由流体实验台、差压计、流量计、水泵、水槽等组成。
首先，我们将不同形状、尺寸的模型放置在水槽中，然后将水泵打开，将流速保持在一定值，并通过差压计和流量计测量实验数据。
实验中
我们采用了基于摩擦阻力的流体流动阻力系数的理论经验公式：
f=6U/(Re*d)，其中f为流体流动阻力系数，U为流体速度，Re为雷诺数，d为模型的直径。
根据实验数据和理论公式，我们可以得出不同直径、长度和速度
下的流体流动阻力系数，并对数据进行分析和比较。
通过对实验数据
的分析，我们发现流体流动阻力系数与雷诺数、模型直径有关系。
当
直径增大时，流体流动阻力系数也会随之增大；当雷诺数增大时，流
体流动阻力系数也会增大。
这是由于雷诺数大小反映了流体的流动状态，当流动状态更加复杂时，摩擦阻力也会增大。
综合实验数据和理论公式，我们可以得出结论，流体流动阻力系
数与模型的直径、长度和流速、流体的粘度和密度有关系。
在实际生
产和工程应用时，可以根据流体流动阻力系数以及其他相关因素，来
设计和选择合适的流体系统，提高生产效率和降低成本。
总之，本实验通过对流体流动阻力系数的研究，深化了我们对于
流体静力学基础理论的理解，同时也为实际应用提供了重要的基础。
通过实验的过程，我们也学会了如何进行实验数据的收集和分析，提
高了我们的实验技巧和科研素养。
流体流动阻力的测定实验报告
1.4
1.50E4
0.0259
1.42E4
0.0495
2
2.2
2.36E4
0.0225
2.23E4
0.0432
3
3.0
3.22E4
0.0208
3.04E4
0.0417
4
3.8
4.08E4
0.0188
3.85E4
0.0380
5
4.6
4.94E4
0.0178
4.67E4
0.0376
八、实验结果与分析讨论
V=C0A （3）
流量系数C0与流量计的结构参数（d0/D）有关，与流体的流动状况Re有关。通过实验确定C0与Re的关系曲线，称为流量计校正。本实验是以水为工作流体，测定在一定范围内的C0~Re曲线。
三、实验装置与流程
实验装置流程如图所示，由管子、管件、闸阀、孔板、控制器、流量计及泵等组成，实际实验装置由多个支路构成，分别用于直管阻力测定、局部阻力测定和流量计的校核。
化学工程与工艺专业
化工原理实验报告
姓名
学院
专业班级
学号
指导教师
实验日期
评定成绩：
评阅人：
流体流动阻力的测定实验报告
一、实验目的
（1）学习直管摩擦阻力∆、直管摩擦系数λ的测量方法。
（2）测定不同直管摩擦系数λ与雷诺数Re之间的关系。
（3）测定弯头等局部阻力系数ζ与雷诺数Re之间的关系。
（4）掌握坐标系的选用方法和对数坐标系的使用方法。
五、实验操作步骤记录
（6）逐渐打开出口阀，至流量达到接近满量程为止，然后关闭管路末端出口阀。
（7）如果测压导管内有气泡，由U型管压差计上端的放气旋塞排除。
化工原理实验二_流体流动阻力测定实验
实验三 流体流动阻力测定实验一.实验目的（1） 辨别组成管路的各种管件、阀门，并了解其作用。
（2）测定流体在圆形直管内流动时摩擦系数λ与雷诺数Re 的关系。
（3）测定流体流经闸阀时的局部阻力系数ξ。
二．基本原理直管的摩擦阻力系数是雷诺数和相对粗糙度的函数，即)/(Re,d f ελ=，对一定的相对粗糙度而言，(Re)f =λ。
流体在一定长度等直径的水平圆管内流动时，其管路阻力引起的能量损失为： ρρff P P P h ∆=-=21 （1）又因为摩擦阻力系数与阻力损失之间有如下关系（范宁公式）22u d l h fP f λρ==∆ （2）整理（1）（2）两式得22uP l d f∆⋅⋅=ρλ （3） μρ⋅⋅=u d Re （4）式中：-d 管径，m ；-∆f P 直管阻力引起的压强降，Pa ； -l 管长，m ； -u 流速，m / s ；-ρ流体的密度，kg / m 3； -μ流体的粘度，N ·s / m 2。
在实验装置中，直管段管长l 和管径d 都已固定。
若水温一定，则水的密度ρ和粘度μ也是定值。
所以本实验实质上是测定直管段流体阻力引起的压强降△P f 与流速u （流量V ）之间的关系。
根据实验数据和式（3）可计算出不同流速下的直管摩擦系数λ，用式（4）计算对应的Re ，从而整理出直管摩擦系数和雷诺数的关系，绘出λ与Re 的关系曲线。
三．实验装置与参数1、实验装置实验流程示意图见图1。
实验装置由贮水槽、离心泵、变频器、电动调节阀、涡轮流量计、压力表、差压变送器、不同材质的水管、倒U型压差计（图中未画出）等组成。
装置上有三段并联的水平直管，自上而下分别用于测定局部阻力、光滑管直管阻力和粗糙管直管阻力。
测定局部阻力时使用不锈钢管，中间装有待测管件（闸阀）；测定光滑管直管阻力时，同样使用内壁光滑的不锈钢管，而测定粗糙管直管阻力时，采用管道内壁较粗糙的镀锌管。
水泵2将储水槽1中的水抽出，送入实验系统，首先经玻璃转子流量计15、16测量流量，然后送入被测直管段测量流体在光滑管或粗糙管的流动阻力，或经10测量局部阻力后回到储水槽，水循环使用。
流体流动阻力的测定实验
hf
p1 p2
Hf
p1 p2
g
J ·kg –1 (3)
m水柱
(4)
试验基本原理
当流体在圆形直管内流动时，流体因磨擦阻力所
造成旳能量损失（压头损失），有如下一般关系式：
hf
p1
p2
p
l
d
u2
2
J ·kg –1
(5)
或
Hf
p1 p2
g
l
d
u2 2g
m液柱
试验环节
3、试验布点 因为Re在充分湍流区，λ～Re旳关系是直线，所以大流量时 少布点，而Re在比较小时，λ～Re旳关系是曲线，所以小 流量时多布点。先将控制阀开至最大，读取流量显示仪读， 然后关至水银压差计差值约0.10时，在读取流量显示仪读 数，在和二个读数之间布12～14个点。水温取第一组和最 终一组读数旳平均值。
(6)
或写成
p
p1
p2
l d
u2
2
2p
u2
d l
试验基本原理
p p1 p2 (示-）gR (示-）g(R1 R2 ) Pa
u qV A
qV
F C
103 m3
s
Re du
2、局部阻力系数ζ旳测定:
试验基本原理
当流体流过管路系统时，因遇多种管件、阀门和测量仪
表等而产生局部阻力，所造成旳能量损失（压头损失），
化工原理试验
—— 流体流动阻力旳测定试验
试验目旳
1、学习直管摩擦阻力△P、局部阻力△P局、直管摩擦系数λ、 局部阻力系数ζ旳测量措施；
2、掌握直管摩擦系数λ与雷诺数Re之间旳关系旳测定措施及 其变化规律；
流体流动阻力的测定(化工原理实验报告)
北 京 化 工 大 学实 验 报 告课程名称： 化工原理实验 实验日期： 2008.10.29 班 级： 化工0602 姓 名：许兵兵学 号： 200611048 同 组 人 ：汤全鑫 阮大江 阳笑天流体流动阻力的测定摘要● 测定层流状态下直管段的摩擦阻力系数（光滑管、粗糙管和层流管）。
● 测定湍流状态不同（ε/d）条件下直管段的摩擦阻力系数（突然扩大管）。
● 测定湍流状态下管道局部的阻力系数的局部阻力损失。
● 本次实验数据的处理与图形的拟合利用Matlab 完成。
关键词流体流动阻力 雷诺数 阻力系数 实验数据 Matlab一、实验目的1、掌握直管摩擦阻力系数的测量的一般方法；2、测定直管的摩擦阻力系数λ以及突扩管的局部阻力系数ζ；3、测定层流管的摩擦阻力4、验证湍流区内λ、Re 和相对粗糙度的函数关系5、将所得光滑管的Re -λ方程与Blasius 方程相比较。
二、实验原理不可压缩流体（如水），在圆形直管中作稳定流动时，由于粘性和涡流的作用产生摩擦阻力；流体在流过突然扩大和弯头等管件时，由于流体运动的速度和方向突然发生变化，产生局部阻力。
影响流体流动阻力的因素较多，在工程研究中，利用因次分析法简化实验，引入无因此数群雷 诺 数：μρdu =Re相对粗糙度： d ε管路长径比： d l可导出：2)(Re,2u d d l p⋅⋅=∆εφρ这样，可通过实验方法直接测定直管摩擦阻力系数与压头损失之间的关系：22u d l pH f ⋅⋅=∆=λρ因此，通过改变流体的流速可测定出不同Re 下的摩擦阻力系数，即可得出一定相对粗糙度的管子的λ—Re 关系。
在湍流区内，λ = f（Re ，ε/ d ），对于光滑管大量实验证明，当Re 在3×103至105的范围内，λ与Re 的关系遵循Blasius 关系式，即：25.0Re 3163.0=λ对于层流时的摩擦阻力系数，由哈根—泊谡叶公式和范宁公式，对比可得：Re 64=λ局部阻力：f H =22u ⋅ξ [J/kg]三、装置和流程四、操作步骤1、启动水泵，打开光滑管路的开关阀及压降的切换阀，关闭其它管路的开关阀和切换阀；2、排尽体系空气，使流体在管中连续流动。
流体流动阻力的测定
流体流动阻力的测定引言流体流动阻力的测定是流体力学领域中的重要研究内容。
了解流体在流动过程中的阻碍情况对于各种应用和工程设计都具有重要意义。
本文将从流体流动阻力的原理、测定方法以及实验过程等多个方面进行探讨。
流体流动阻力的原理流体流动阻力是流体在流动过程中受到的阻碍力。
其大小取决于流体的性质、流动速度以及物体形状等因素。
根据伯努利定律，流体在流动过程中会产生压力变化。
而由牛顿第二定律可知，物体所受到的阻力与速度成正比。
因此，可以通过测量压力变化和流速来确定流动阻力的大小。
流体流动阻力的测定方法测定方法一：压力差法压力差法是一种常见的测定流体流动阻力的方法。
它通过测量流体流过物体前后的压力差来确定阻力的大小。
具体步骤如下： 1. 设置合适的试验装置，包括流体源、测压装置和物体样品。
2. 测量流体流过物体前后的压力差，可以使用压力传感器或者水银柱测压法。
3. 根据压力差和流体速度计算出流体流动阻力。
测定方法二：阻力系数法阻力系数法是另一种常用的测定流体流动阻力的方法。
它通过测量物体在流体中所受到的阻力，结合流体的性质和运动状态，计算出阻力系数。
具体步骤如下： 1. 设置合适的实验装置，包括流体源、测力装置和物体样品。
2. 测量物体在流体中所受到的阻力，可以使用力传感器或者天平等装置。
3. 根据阻力大小、流体密度、物体形状等参数计算出阻力系数。
流体流动阻力的实验过程实验准备1.准备好实验所需的仪器和设备，包括流体源、压力传感器、流速计、物体样品等。
2.根据实验需要调整流体源的流量和压力。
3.确保实验环境稳定，以减小外界因素对实验结果的影响。
实验步骤1.将流体导入实验装置，确保流体稳定流过物体样品。
2.实时监测流体的压力和流速，并记录相应数据。
3.若使用压力差法，需分别测量流体流过物体前后的压力值。
4.若使用阻力系数法，需测量物体在流体中所受到的阻力。
实验数据处理1.根据测得的数据计算流体流动阻力的大小。
3_流体流动时摩擦阻力系数的测定
生物系统传输过程实验报告课程名称：生物系统传输过程实验指导老师：叶章颖成绩：______实验名称：流体流动时摩擦阻力系数的测定实验类型：__探究型实验__一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）一、实验目的测定流体流动时的沿程阻力系数和局部阻力系数及不同流型下直管沿程阻力系数λ随雷诺数Re的变化关系。
掌握流量压强的测量方法。
二、实验装置1.实验设备的基本情况实验流程示意图见图1。
水泵2将储水槽1中的水抽出，送入实验系统，首先经玻璃转子流量计15、16测量流量，然后送入被测直管段测量流体在光滑管或粗糙管的流动阻力，或经10测量局部阻力后回到储水槽，水循环使用。
被测直管段流体流动阻力△p可根据其数值大小分别采用变送器12或空气-水倒置∪型管22来测量。
图1 流动阻力实验流程示意图1-水箱；2-离心泵；3、4-放水阀；5、13-缓冲罐；6-局部阻力近端测压阀；7、15-局部阻力远端测压阀；8、20-粗糙管测压回水阀；9、19-光滑管测压回水阀；10-局部阻力管阀；11-U型管进水阀；12-压力传感器；14-流量调节阀； 15、16-水转子流量计；17-光滑管阀；18-粗糙管阀；21-倒置U型管放空阀；22-倒置U型管；23-水箱放水阀；24-放水阀；2.设备的主要技术数据（1） 被测光滑直管段： 管径d —0.008m ； 管长L —1.69m ； 材料—不锈钢管被测粗糙直管段： 管径 d —0.010m ； 管长L —1.69m ； 材料—不锈钢管 （2）被测局部阻力直管段: 管径 d —0.015m ；管长 L —1.2m ； 材料—不锈钢管 （3）压力传感器: 型号:LXWY 测量范围: 200 KPa （4）直流数字电压表: 测量范围: 0 ～ 200 KPa （5）离心泵: 型号: WB70/055 流量: 8(m 3／h) 扬程: 12(m) 电机功率: 550(W) （6）玻璃转子流量计:型号 测量范围 精度 LZB —40 100～1000(L ／h) 1.5 LZB —10 10～100(L ／h) 2.5 3.实验设备的功能与特点本实验装置可用于实验教学和科研。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生物系统传输过程实验报告实验报告课程名称：生物系统传输过程实验指导老师：叶章颖 成绩：______ 实验名称：流体流动时摩擦阻力系数的测定 实验类型：__探究型实验__ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填）一、实验目的测定流体流动时的沿程阻力系数和局部阻力系数及不同流型下直管沿程阻力系数λ随雷诺数Re 的变化关系。
掌握流量压强的测量方法。
二、实验装置1.实验设备的基本情况实验流程示意图见图1。
水泵2将储水槽1中的水抽出，送入实验系统，首先经玻璃转子流量计15、16测量流量，然后送入被测直管段测量流体在光滑管或粗糙管的流动阻力，或经10测量局部阻力后回到储水槽，水循环使用。
被测直管段流体流动阻力△p 可根据其数值大小分别采用变送器12或空气-水倒置∪型管22来测量。
图1 流动阻力实验流程示意图1-水箱；2-离心泵；3、4-放水阀；5、13-缓冲罐；6-局部阻力近端测压阀；7、15-局部阻力远端测压阀；8、20-粗糙管测压回水阀；9、19-光滑管测压回水阀；10-局部阻力管阀；11-U 型管进水阀；12-压力传感器；14-流量调节阀； 15、16-水转子流量计；17-光滑管阀；18-粗糙管阀； 21-倒置U 型管放空阀；22-倒置U 型管；23-水箱放水阀；24-放水阀；专业：生物系统工程 姓名：邵建智 学号：3110100122 日期：2013.9.30 地点： 院楼D2282.设备的主要技术数据（1） 被测光滑直管段： 管径d —0.008m ； 管长L —1.69m ； 材料—不锈钢管被测粗糙直管段： 管径 d —0.010m ； 管长L —1.69m ； 材料—不锈钢管 （2）被测局部阻力直管段: 管径 d —0.015m ；管长 L —1.2m ； 材料—不锈钢管 （3）压力传感器: 型号:LXWY 测量范围: 200 KPa （4）直流数字电压表: 测量范围: 0 ～ 200 KPa （5）离心泵: 型号: WB70/055 流量: 8(m 3／h) 扬程: 12(m) 电机功率: 550(W) （6）玻璃转子流量计:型号 测量范围 精度 LZB —40 100～1000(L ／h) 1.5 LZB —10 10～100(L ／h) 2.5 3.实验设备的功能与特点本实验装置可用于实验教学和科研。
利用该实验装置，可学习和掌握光滑直管、粗糙直管的阻力系数与雷诺准数的测量方法；也可学习局部阻力的测量方法；学习几种压差测量方法；加深对流体流动阻力概念的理解。
本实验装置的特点：⑴ 本实验装置数据稳定，重现性好，能给实验者明确的流体流动阻力概念。
⑵ 雷诺准数的数据范围宽，可作出102～104三个数量级。
能够测量出光滑管、粗糙管的阻力系数与雷诺准数的关系，同时也可以测量阀门局部阻力。
⑶ 实验采用循环水系统，节约实验费用。
⑷ 测量系统采用量程不同的两种流量计和压差测量仪表，测量精度较高。
⑸ 采用压力传感器—数字表系统,测量大流量下的流体流动阻力, 实验数据稳定可靠。
三、实验原理1. 直管摩擦系数λ与雷诺数Re 的测定直管的摩擦阻力系数是雷诺数和相对粗糙度的函数，即)/(Re,d f ελ=，对一定的相对粗糙度而言，(Re)f =λ。
流体在一定长度等直径的水平圆管内流动时，其管路阻力引起的能量损失为：gP g P P h ff ρρ∆=-=21 （1） 又因为摩擦阻力系数与阻力损失之间有如下关系（范宁公式）gu d l h gP f f22λρ==∆ （2）整理（1）（2）两式得22u P l d f∆⋅⋅=ρλ （3）μρ⋅⋅=u d Re （4）式中：-d 管径，m ；-∆f P 直管阻力引起的压强降，Pa ； -l 管长，m ； -u 流速，m / s ； -ρ流体的密度，kg / m 3；-μ流体的粘度，N ·s / m 2。
在实验装置中，直管段管长l 和管径d 都已固定。
若水温一定，则水的密度ρ和粘度μ也是定值。
所以本实验实质上是测定直管段流体阻力引起的压强降△P f 与流速u （流量V ）之间的关系。
根据实验数据和式（3）可计算出不同流速下的直管摩擦系数λ，用式（4）计算对应的Re ，从而整理出直管摩擦系数和雷诺数的关系，绘出λ与Re 的关系曲线。
2. 局部阻力系数ζ的测定g u g P h f f 22'ζρ=∆=' （5） 2'2u P f∆⋅⎪⎪⎭⎫ ⎝⎛=ρζ （6）式中：-ζ局部阻力系数，无因次； -∆'f P 局部阻力引起的压强降，Pa ；-'f h 局部阻力引起的能量损失，J ／kg 。
图3 局部阻力测量取压口布置图局部阻力引起的压强降'f P ∆ 可用下面的方法测量：在一条各处直径相等的直管段上，安装待测局部阻力的阀门，在其上、下游开两对测压口a-a ’和b-b ＇，见图3，使ab ＝bc ； a ＇b ＇＝b ＇c ＇ 则 △P f ，a b ＝△P f ，bc ； △P f ，a ＇b ＇= △P f ，b ＇c ＇ 在a~a ＇之间列柏努利方程式： P a －P a ＇ =2△P f ，a b +2△P f ，a ＇b ＇+△P＇f （7）在b~b ＇之间列柏努利方程式： P b －P b ＇ = △P f ，bc +△P f ，b ＇c ＇+△P ＇f= △P f ，a b +△P f ，a ＇b ＇+△P ＇f （8） 联立式（7）和（8），则：'f P ＝2（P b －P b ＇）－（P a －P a ＇）为了实验方便，称（P b －P b ＇）为近点压差，称（P a －P a ＇）为远点压差。
用差压传感器来测量。
四、实验内容⒈ 向储水槽内注水，直到水满为止。
(有条件最好用蒸馏水，以保持流体清洁) ⒉ 直流数字表的使用方法请详细阅读使用说明书。
⒊ 大流量状态下的压差测量系统，应先接电预热10～15分钟，纪录数字表的初始值，然后启动泵进行实验。
⒋ 光滑管阻力测定：⑴ 关闭粗糙管阀18、粗糙管测压进水阀20、粗糙管测压回水阀8，将光滑管阀17、光滑管测压进水阀19、光滑管测压回水阀9全开。
⑵ 在流量为零条件下，检查导压管内是否有气泡存在。
若倒置U 型管内液柱高度差不为零，则表明导压管内存在气泡，需要进行赶气泡操作。
导压系统如图2所示。
操作方法如下：开大流量，打开倒置U 型管与实验管路相通的阀11，使倒置U 型管内液体充分流动，以赶出管路内的气泡；若认为气泡已赶净，将流量调节阀关闭；关闭连通阀11，慢慢旋开倒置U 型管上部的放空阀21，分别缓慢打开阀3、4，使液柱降至中点上下时马上关闭，管内形成气-水柱。
然后关闭放空阀21。
看U 型管内的水拄是否相平，相平及为管路中无气泡存在，相反就要继续上述操作过程。
图2 导压系统示意图3,4-排水阀;8-粗糙管测压回水阀;9-光滑管测压回水阀；11- U 型管进水阀；12-直管压力传感器；20-粗糙管测压进水阀；21- U 型管放空阀;22-U 型管⑶ 该装置两个转子流量计并联连接，根据流量大小选择不同量程的流量计测量流量。
⑷ 差压变送器与倒置U 型管也是并联连接，用于测量直管段的压差，小流量时用倒置∪型管压差计测量，大流量时用差压变送器测量。
应在最大流量和最小流量之间进行实验，一般测取15～20组数据。
建议当流量小于300L／h时,只用倒置∪型管来测量压差。
⒌粗糙管阻力测定：关闭光滑管阀17、光滑管测压进水阀19、光滑管测压回水阀9，全开阀18，旋开粗糙管测压进水阀20、粗糙管测压回水阀8，逐渐调大流量调节阀，赶出导压管内气泡。
⑵从小流量到最大流量，一般测取15~20组数据。
⑶直管段的压差用差压变送器测量。
光滑管和粗糙管直管阻力的测定使用同一差压变送器，当测量光滑管直管阻力时，要把通向粗糙管直管阻力的阀门关闭；同样当测量粗糙管直管阻力时，要把通向光滑管直管阻力的阀门关闭。
⒋局部阻力测定关闭阀门17和18，部分开或半开阀门10，改变流量，用差压变送器测量远点、近点压差。
远点、近点压差的测量使用同一差压变送器。
当测量远点压差时，要把通向近点压差的阀门关闭；同样当近点压差时，要把通向远点压差的阀门关闭。
⒌测取水箱水温。
⒍待数据测量完毕，关闭流量调节阀，停泵。
五、实验数据记录与处理表1 光滑管数据表表2 粗糙管数据表序号Q（l/h）ΔP（KPa）u（m/s）Re λ1 1000153.2 3.53857041831539.720450.1450435272 900121.4 3.18471337628385.748410.1418970133 80099.4 2.83085633425231.776360.1470435564 70081.3 2.47699929222077.804320.157084765 60062.2 2.12314225118923.832270.163578976 40030 1.41542816712615.888180.1775173717 2008.60.7077140846307.9440910.2035532528 100 2.20.3538570423153.9720450.208287049表3 局部阻力实验数据表三、局部阻力实验数据表管内径15.0mm、管长1.69米、 t=26.2℃、μ＝1.12×10-3 (pa.s)、ρ＝998.27(Kg／m3)序号Q（1/h）近端压差远端压差u（m/s）局部压力差(KPa)阻力系数ζ1 1000 1.7 2.8 1.572697963 0.6 0.4860070592 800 1.1 1.8 1.258158371 0.4 0.5062573533 600 0.6 1.1 0.943618778 0.1 0.2250032684 400 0.3 0.6 0.629079185 0 05 200 0.1 0.2 0.314539593 0 0λ-Re 图六、实验结果与分析λ-Re 曲线图如图所示1. 在光滑管和粗糙管中，摩擦阻力系数均随着雷诺数的增大而减小，且粗糙管中摩擦阻力系数减小得更快。
2. 从图中可以明显看出，粗糙管中的摩擦阻力系数比光滑管中的摩擦阻力系数大，在雷诺数大于30000时，曲线均趋于平稳，两管的摩擦阻力系数均基本恒定，粗糙管的摩擦阻力系数为0.15左右，光滑管的摩擦阻力系数为0.02左右。
七、思考与讨论1.为什么当流量为零时，空气—水倒置U 型管内两液柱的高度差应为零？由公式gu d l gP f 22λρ=∆ 可知，当流量为零，即0u =时，0P f =∆，f P ∆为直管阻力引起的压强降，所以压降为零，即代表高度差为零，当流量不为零，u 不为零，则高度差也不为零。
