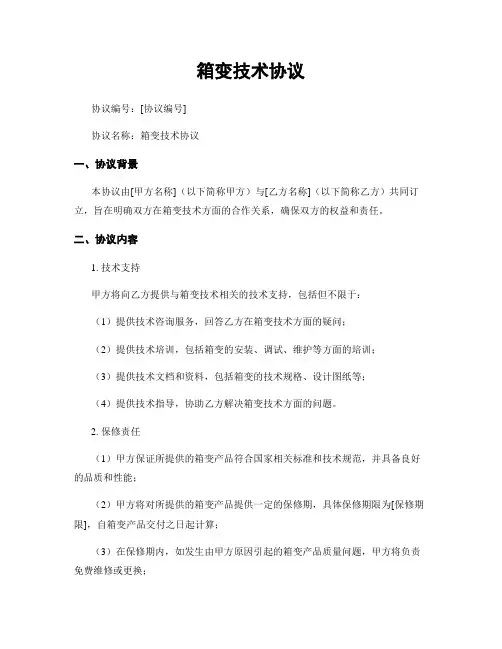

箱变技术协议
箱变技术协议协议编号：[协议编号]协议名称：箱变技术协议一、协议背景本协议由[甲方名称]（以下简称甲方）与[乙方名称]（以下简称乙方）共同订立，旨在明确双方在箱变技术方面的合作关系，确保双方的权益和责任。
二、协议内容1. 技术支持甲方将向乙方提供与箱变技术相关的技术支持，包括但不限于：（1）提供技术咨询服务，回答乙方在箱变技术方面的疑问；（2）提供技术培训，包括箱变的安装、调试、维护等方面的培训；（3）提供技术文档和资料，包括箱变的技术规格、设计图纸等；（4）提供技术指导，协助乙方解决箱变技术方面的问题。
2. 保修责任（1）甲方保证所提供的箱变产品符合国家相关标准和技术规范，并具备良好的品质和性能；（2）甲方将对所提供的箱变产品提供一定的保修期，具体保修期限为[保修期限]，自箱变产品交付之日起计算；（3）在保修期内，如发生由甲方原因引起的箱变产品质量问题，甲方将负责免费维修或更换；（4）在保修期外，甲方将提供有偿维修服务，具体费用根据实际情况协商确定。
3. 保密义务双方在履行本协议过程中可能会接触到对方的商业秘密或机密信息，双方同意遵守以下保密义务：（1）双方承诺对对方提供的商业秘密或机密信息予以保密，并不得向任何第三方披露；（2）双方不得将对方的商业秘密或机密信息用于任何其他目的，除非取得对方的书面许可；（3）双方应采取必要的措施，确保对方的商业秘密或机密信息不被未经授权的人员获取。
4. 知识产权（1）甲方保留所有与箱变技术相关的知识产权，包括但不限于专利权、商标权、著作权等；（2）乙方在履行本协议过程中所获得的技术文档和资料仅限于乙方内部使用，不得用于商业目的或向第三方披露；（3）如乙方在履行本协议过程中产生了与箱变技术相关的新技术或发明，应及时通知甲方，并由双方协商确定相关的知识产权归属。
5. 争议解决双方在履行本协议过程中如发生争议，应通过友好协商解决。
如协商不成，任何一方均有权向有管辖权的人民法院提起诉讼。
一期输煤6kV开关换型改造可行性研究方案
一期输煤6kV FC开关换型改造可行性研究报告建设单位：批准：审核：初审：编制：2010年8月1日技术改造项目可行性研究报告内容一、前言（一）项目名称：一期输煤6kV FC开关换型改造（二）项目性质：技术改造（三）可研编制人：（四）项目负责部门：设备与工程管理部（五）项目负责人：二、项目提出的背景及改造的必要性（一）承担可行性研究的单位：某发电有限责任公司（二）项目提出的背景：依据《关于防止F-C型高压开关短路事故的有关要求的通知》排查：天水长城生产的JCZ2-6JD/400型真空接触器的电寿命说明J型的2.5万次，我厂输煤6kV工作段FC真空开关20台自2001年5月投入使用至今，电动机开关每天启停约8次，每年度计算3000次，10年计算已超过设计寿命2.5万次，且F+C开关存在不同程度的故障（见输煤6kV F+C开关基本情况表），（三）进行技术改造的必要性：输煤6kV工作段有VB开关8台，FC真空开关20台，自2005至今，每年都会出现几次上煤时FC开关故障。
其中重点故障：2008年6月27日，4A2开关闭锁机构操作把手卡死，开关无法拉出，终将母线停电处理。
8月13日4B2开关不能正常分闸，试验位置合闸不能保持。
8月19日1A2开关开关不合闸，原因是机械闭锁装置严重损坏，开关的机械特性预试不合格，三相不同期，且灭弧室的触头开距及超行程不合格，严重超标。
8月24日，4B1开关就地跳不开，母线停电处理，原因是真空接触器与真空泡连接导杆脱落，将4A1换到4B1开关使用。
9月19日1A1开关跳闸线圈烧坏，原因开关跳不开所致。
2009年4月28日，#1斗轮机地刀机构严重损坏。
2010年4月28日4AP皮带上煤后，单相（C相）分不开，导致6KV输煤MA 段失电严重影响到机组的安全运行。
2010年11月16日启1BP皮带上煤时，合闸线圈烧坏，开关状态不明，母线停电处理。
由于输煤6kV开关是一期公用设备，担负着2台机组的上煤任务，时段上的特殊性决定了设备介于A类与B类之间的等级。
电力6KV开关柜技术协议书
电力6KV开关柜技术协议书目录1、总则2、技术要求3、质量保证4、试验5、高压开关柜监造6、资料7、供货范围1、总则1.1 本技术协议书仅限于………….热电厂的6KV高压开关柜的订货使用。
1.2 本技术协议书提出的是最低限度低技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合技术协议书和有关最新工业标准的优质产品。
1.3 如供方没有以书面形式对本技术协议书的条文明确提出异议，则供方提供的主品应完全满足本技术协议书的要求。
1.4 本技术协议书所使用的标准如遇与供方所使用的标准发生矛盾时，按较高标准执行。
1/ 82、技术要求2.1 应遵循的主要现行标准GB311 《高压输变电设备的绝缘配合》GB*****《高压开关设备通用技术条件》GB1984 《交流高压断路器》GB2706《交流高压电器动热稳定试验方法》GB763《交流高压电器在长期工作时的发热》GB5582《高压电力设备外绝缘污秽等级》VB2900《电工名词术语》GB3906《3~35KV交流金属封闭开关设备》2.2 环境条件2.2.1 周围空气温度极端最高温度:42.1℃极端最低温度:-23.0℃2.2.2 海拔高度小于1000M2.2.3 环境相对湿度:64%(年平均相对湿度) 2.2.4 污秽等级:II级2.3 工程条件2.3.1 系统概况1 系统电压:6.3KV2/ 82 系统最高电压:6.9KV3 系统额定频率:50Hz2.3.2 安装地点:户内2.4 高压开关柜基本技术参数2.4.1 型号:KYN29-12（Z）2.4.2 额定电压:10KV2.4.3 最高工作电压:11.5KV2.4.4 主母排额定电流:1600A2.4.5 动稳定电流:80KA2.5 真空断路器参数2.5.1 型号:VS1-12 采用“宝光”牌真空泡，免费保修三年2.5.2 额定电压:12KV2.5.3 额定电流:1250A2.5.4 额定开断电流:25KA2.5.5 额定热稳定电流(4s,保证值):25KA2.5.6 额定动稳定电流:80KA2.5.7 操作机构：联体弹簧操作机构2.5.7 控制回路：DC220V2.6 柜内设备严格按设计图纸配置，不得随意更改。
煤化工公司加压机房工程6kV高压开关柜技术协议
第一章技术规范1. 总则1.1 本技术协议适用于神木恒东煤化工公司加压机房工程6kV高压开关柜设备订货。
它提出了对该设备的技术指标、性能、结构、试验等方面的技术要求及供货范围。
1.2 卖方必须具备GB/T19001(ISO9001)质量体系认证证书。
1.3 本技术协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范条文，卖方应保证提供符合本技术协议及有关国家及国际标准、行业标准等的优质产品。
1.4 卖方提供的产品完全满足本技术协议及相关标准的要求。
1.5 本技术协议所使用的标准如遇与卖方所执行的标准所矛盾时，应按水平较高的标准执行。
1.6 本技术协议经买卖双方共同签署后，作为订货合同的技术附件，与合同正文具有同等法律效力。
1.7 本技术协议未尽事宜，由双方协商确定。
2. 设计和环境条件2.1设计条件本工程为两回进线，母线为单母分段接线。
2.2 工程主要原始资料2.2.1 气象资料周围空气温度最高气温：+35℃最低气温：-38℃最大风速：9级多年平均相对湿度：34％污秽等级：III级安装现场基本地震烈度：7度2.2 高压系统中性点接地方式为：不接地3. 设备规范3.1 设备名称6kV金属铠装中置抽出式开关柜。
3.2 型式6kV金属铠装中置抽出式开关柜，KYN28A-12柜型。
3.3 成套设备参数：4. 技术要求4.1 开关柜应能统一协调，要求外型尺寸和色标统一，固封式真空断路器及其它元件均应是通过正式鉴定的产品，并应符合国标及IEC有关标准。
4.2 高压断路器选用VW-12GY固封式真空断路器4.3 真空断路器中置式开关柜参数及技术要求:4.3.1 额定电流：1250（630）A4.3.2 额定开断电流(周期分量，有效值)：25kA4.3.3 额定短路开断次数50次4.3.4 最大关合电流(峰值) 63kA4.3.5 动稳定电流(峰值) 63kA4.3.6 4秒热稳定电流(有效值) 25kA4.3.7 额定短路开断电流的直流分量应不小于30%4.3.8 断路器操作时间：合闸时间 35~70ms 燃弧时间:≤15ms分闸时间 20~50ms4.3.9 固封式断路器机械寿命不小于10000次4.3.10 固封式断路器回路负荷侧配备过电压保护装置，以防止操作过电压，过电压保护装置接于电流互感器负载侧。
箱变技术协议
箱变技术协议本文介绍的是箱变技术协议。
箱变技术协议是指在发电厂或输电线路中，对于电能的收集、转换、分配和保护的技术规范和协议。
本文将重点介绍箱变技术协议的定义、目的、内容和实施过程。
定义箱变技术协议是指发电厂与输电线路之间的电能转换和分配过程中的技术规范和协议。
该协议所涉及的技术包括电能收集、电压转换、功率分配以及故障保护等方面。
目的箱变技术协议的目的是确保电能从发电厂传输到负荷端时，能够稳定、高效地进行转换和分配，同时可以及时检测和隔离故障，保证电网的运行安全和供电质量。
通过协议的制定和遵守，可以规范电能转换和分配的过程，降低事故风险，提高供电可靠性。
内容1. 箱变及其参数：协议中应明确箱变的类型、额定容量、额定电压等参数，以及箱变及其配套设备的技术规格和性能要求。
2. 电能转换和分配：协议应详细描述箱变的电能转换方式（如变压器类型、电流互感器等）、功率因数调节方式、分配方案等。
协议还应包括对于输电线路的检测、测量和保护装置的要求。
3. 系统调试和测试：协议中应规定箱变及其配套设备的调试和测试要求，包括系统的试运行、负荷测试、稳态和暂态性能测试等。
协议还应规定测试的时间、方法和评估标准。
4. 运行维护和安全管理：协议中应包含对于箱变运行维护和安全管理的要求，包括定期检查、维护和保养，以及事故处理和故障隔离的措施。
实施过程1. 协议制定：制定箱变技术协议需要由专业技术人员和电力公司的相关部门共同参与，根据实际情况制定合理的技术规范和协议内容。
2. 协议审批：制定完成后，需要经过电力公司内部的审批程序，包括技术评审、安全评估和质量审核等。
3. 协议签订：经过审批后，相关方应签订正式的协议文件，并保留备份，以备后续参考和遵守。
4. 协议执行和监管：在市电工程建设或系统改造过程中，参与方应按照协议内容进行系统设备的筹备、安装和调试。
电力公司应加强对于业主单位的监督和管理，确保协议的执行和遵守。
在箱变技术协议的实施过程中，各方应充分沟通和合作，确保协议的执行和运行效果。
某发电厂机组2×300MW烟气脱硫工程6KV开关柜技术协议书
....***发电厂1、2号机组2×300MW烟气脱硫技改工程6KV开关柜（岛外部分）技术协议买（甲）方：***电力股份有限公司莱城发电厂卖（乙）方：***电气有限公司目录第一章技术规范 (1)1总则 (1)2环境条件与设计条件 (1)3设备规范 (3)4技术条件 (4)5质量保证 (11)附录A (12)第二章供货范围 (15)1一般要求 (15)2供货范围 (15)第三章设备、技术资料交付进度 (17)1 一般要求 (17)2资料提交的基本要求 (17)3设备交货进度 (18)第四章设备试验、监造、验收 (19)1概述 (19)2工厂检验 (19)3设备监造 (20)4验收试验 (21)第五章技术服务和联络 (21)1卖方现场技术服务 (21)2培训 (23)3设计联络 (23)第六章包装及运输 (24)1包装与保管 (24)2组装 (24)第七章技术协议书附图 .................................... 错误!未定义书签。
第一章技术规范1总则1.1 本技术协议书用于***发电厂1、2号机组2×300MW烟气脱硫技改工程6KV 开关柜设备的技术和有关方面的要求，其中包括技术指标、功能设计、性能、特性、结构、安装和试验等方面的技术要求。
1.2 卖方所提供的高压开关柜及其附属设备，应是已设计、制造和供货的技术先进设备，且在使用条件与本工程相类似或更严格条件下，至少经过三年以上电厂工程成功运行实践，证明其是成熟可靠并经部级鉴定的优良产品。
1.3 本协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本协议书和有关工业标准的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
并应详细列出产品的制造、试验标准。
1.4 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。
6KV开关柜技术协议书
招标编号: 2003-FJ-20大庆华能新华发电有限责任公司“以大代小”1X330MW技改工程6kV金属铠装式高压开关柜设备招标合同附件华能股份公司：大庆华能新华发电有限责任公司：东北电力设计院：天水长城开关厂：2004年2月24日合同附件目录附件一技术协议书附件二分项价格附件三设备、图纸、技术资料交货及交货进度附件四卖方银行不可撤消的履约保证函（格式）履约保证函附件一：技术协议书1 总则本设备技术协议书适用于大庆华能新华发电有限责任公司“以大代小”（1×330MW）技改工程6kV金属铠装式高压开关柜。
本设备技术协议书提出了该6kV开关柜本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
本设备技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和协议的条文，卖方应提供符合本设备技术协议书和工业标准的优质产品。
如果卖方没有以书面形式对本设备技术协议书的条文提出异议，则意味着卖方提供的设备完全符合本设备技术协议书的要求。
如有异议，不管是多么微小，都应予以说明。
1.4 本设备技术协议书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
本设备技术协议书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
1.6本设备技术协议书未尽事宜，由买、卖双方协商确定。
卖方所提供的产品应在相应工程或条件下有1至2台运行并已超过两年，以证明安全可靠。
1.8 卖方外购主要配件生产厂家必须经过买方书面认可.2 技术要求2.1应遵循的主要现行标准SD318-89 《高压开关柜闭锁装置技术条件》DL/T538-93 《高压带电显示装置技术条件》DL404-1997 《户内交流高压开关柜订货技术条件》DL/T539-93 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》GB2900 《电工名词术语》GB156 《标准电压》GB191 《包装贮运标志》GB11022-89 《高压开关设备通用技术条件》DL/T615-1997 《交流高压断路器参数选用导则》GB3906 《金属封闭开关设备》GB1984 《交流高压断路器》《高压输变电设备的绝缘配合》《高电压试验技术》GB763 《电器在长期工作时的发热》GB2706 《交流高压电器动热稳定试验方法》2.2环境条件(室内)海拔：米2.2.2 室外环境温度：最高℃/最低℃2.2.3 室内环境温度：最高+45℃/最低0℃以上2.2.4 地震烈度 6度2.2.5 相对空气湿度64%2.3工程条件2.3.1工程概况：大庆华能新华发电有限责任公司“以大代小”（1×330MW）技改工程，本期扩建额定容量为330MW的发电机1台。
高压电气试验方案
山东华聚能源东滩矿电厂超低排放改造工程高压电气交接试验方案施工单位：编制：审核：批准：日期：目录1.目的12. 适用范围13. 编制依据14. 试验项目15. 试验人员16. 试验条件17.电流互感器试验28. 真空断路器试验 39. 过电压保护器试验810. 开关柜配电装置交流耐压试验911. 变压器试验1112.电缆试验 1913. 风险分析及防范措施2214. 环境因素分析及文明施工221.目的：为保证山东华聚能源东滩矿电厂超低排放改造项目电气安装工程电气设备安装的施工质量，确定高压配电装置制造和安装质量符合有关规程规定，保证电气设备安全投运。
特编制该高压配电装置交接试验方案。
2.适用范围：适用于山东聚能源东滩矿电厂超低排放改造项目电气安装工程高压配电装置交接试验。
3.编制依据：3.1 施工图纸及安装手册3.2 《电气装置安装工程电气设备交接试验标准》（GB50150—2006）3.3 开关柜技术资料。
电气设备产品技术说明书；4.试验项目：4.1电流互感器试验：4.1.1极性试验4.1.2绕组的直流电阻试验4.1.3绕组绝缘电阻试验4.1.4交流耐压试验4.2母线试验：4.2.1绝缘电阻试验4.2.2交流耐压试验4.3真空断路器试验：4.3.1耐压前测量绝缘电阻4.3.2测量每相导电回路的接触电阻4.3.3测量分、合闸线圈的直流电阻和绝缘电阻4.3.4断路器操动机构试验4.3.5测量分、合闸时间，分、合闸同期性和合闸时触头的弹跳时间4.3.6断口交流耐压试验4.3.7耐压后测量绝缘电阻4.4 变压器试验：4.4.1测量绕组连同套管的直流电阻。
4.4.2测量绕组连同套管的绝缘电阻和吸收比。
4.4.3绕组连同套管的工频交流耐压试验。
4.5.4额定电压下的冲击合闸试验4.5.5 检查相位4.4.6测量噪音4.5电缆试验4.6过电压保护器试验5.试验人员：试验负责人： 1人；试验员：3人6.试验条件：6.1所有参与试验人员资质证书齐全。
中央变电所高压开关柜以及低压柜的技术协议1要点
陕西澄合合阳煤炭开发有限公司安阳煤矿井下中央变电所设备技术协议陕西澄合合阳煤炭开发有限公司无锡市新一代电力电器有限公司2011年10月7日一、总则1.本技术条件的使用范围为陕西澄合合阳煤炭开发有限公司安阳煤矿井下中央变电所。
包括矿用一般型手车高压真空开关柜、直流控制系统柜、低压开关柜、矿用隔爆干式变压器等设备。
2.根据陕西澄合合阳煤炭开发有限公司安阳煤矿井下中央变电所的设备供货要求、运行条件及使用环境，陕西澄合合阳煤炭开发有限公司（以下简称甲方）、无锡市新一代电力电器有限公司（以下简称乙方）双方经协商达成本技术协议。
3.未经双方共同许可，任何一方不得将本协议内容及其他与之相关的技术文件提供给其它方。
未尽事宜由双方协议解决。
此协议经双方代表签字后生效。
4.乙方保证各分包商符合技术要求，乙方对整套设备整体负责。
一、使用环境条件：1、安装地点：陕西澄合合阳煤炭开发有限公司安阳煤矿井下中央变电所2、符合《煤矿安全规程》和相关GB要求3、使用条件3.1 海拔高度：约+400米3.2 环境温度：最高+40℃、最低+10℃3.3 湿度： 80%(+25℃)3.4 无剧烈震动和冲击。
3.5 无瓦斯煤尘爆炸危险场所3.6 无足以腐蚀金属和破坏绝缘的气体二、高压柜1、矿用一般型手车式高压真空开关柜： 29台其中：进线柜2台，母联柜1台， PT柜2台，变压器馈出柜2台，线路馈出柜16台。
FC馈出柜6台 ,乙方在5AH、23AH高压开关柜内预留200×200mm的空间以便水泵的控制电压变送器以及电流变送器的安装，并打直径为6mm的孔两个。
所有操作机构和辅助开关的接线除有特殊要求外，均采用相同接线方式，以保证高压真空开关柜手车的互换性。
部件的配置以系统原理图为依据。
2、高压柜技术参数2.1 额定电压： 12kV2.2 额定电流： 630A2.3 额定短路开断电流：25kA2.4 额定频率：50HZ2.5 外壳防护等级：IP543、柜内设备型式：(以设计院订货图为准)3.1 高压真空断路器： ZN73A-123.2 电流互感器： ZG-LZJC-10T 0.5/10P103.3 电压互感器： ZG-JSZW-10 0.5/6P10/√3kV/0.1/√3kV/0.1/√3kV/0.1/3kV3.4 过电压保护器：采用BSTG-17/600型3.5 微机型综合保护装置：采用XR型系列产品3.6 开关智能操显单元: 采用YTK-9320型。
开关柜技术规范书
{技术规范标准}开关柜技术规范书XXXXXXXXXXXX发电项目10kV开关柜招标技术条件招标单位：XXXXXXXXXXXXXXX设计院：XXXXXXXXXXXXXXX201X年XX月版本号修改内容日期备注Ver023.8节避雷器增加“需配置放电计数器”的要求更新备品备件清单2015年2月11日备注：招标文件中带“※”的内容为投标人必须响应的内容。
目录1总则41.1一般规定41.2投标人应提供的资格文件41.3工作内容及招标设备范围51.4对设计图纸、说明书和试验报告的要求191.5标准和规范231.6投标人必须提交的技术参数和信息241.7备品备件241.8专用工具与仪器仪表251.9安装、调试、性能试验、试运行和验收251.10质保252工程概况272.1项目名称：272.2项目单位：272.3工程规模：272.4工程地址：272.5交通、运输：272.6设备运行环境条件及布置：272.7电气主接线：282.8电力系统情况：283结构要求283.1开关柜技术参数283.2通用要求373.3断路器423.4隔离开关（若有）453.5接地开关453.6电流互感器453.7电压互感器453.8避雷器453.10母线454试验464.1型式试验464.2出厂试验474.3现场交接试验475技术服务、工厂检验和监造485.1技术服务485.2工厂检验和监造496一次、二次及土建接口要求506.1电气一次接口506.2电气二次接口506.3土建接口527外观要求52附表：需要投标方填写的表格531总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人须仔细阅读包括本技术规范在内的招标文件阐述的全部条款。
投标人提供的交流金属封闭开关设备（以下简称开关柜）应符合招标文件所规定的要求。
1.1.3本招标文件技术规范提出了对开关柜的技术参数、性能、结构、试验等方面的技术要求。
(整理)66KV主变压器技术协议.
主变压器技术协议协议编号：签订日期：发包人(需方)：承包人(供方)：签订地点：目录1.总则2.技术要求3.设备规范及数量4.供货范围5.技术服务6.需方工作7.工作安排8.备品备件及专用工具9.质量保证和试验10.包装、运输和储存1 总则1.l 本设备技术协议书适用**发电工程主变压器，它提出了该变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术协议书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合工业标准和本规范书要求并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
l.4 供方提供的主设备、附件、备品备件、外部油漆等材质必须满足本工程所处地理位置、环境条件的要求，如：高寒、风沙影响等。
1.5 合同签订后按本规范书要求，供方提出合同设备的设计﹑制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等标准清单给需方确认。
1.6 本设备技术协议书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.7 本设备技术协议书未尽事宜，由需方、供方共同协商确定。
1.8 本设备技术协议书经需方、供方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
2 技术要求2.l 遵循的主要现行标准GB1094 《电力变压器》GB/T6451 《三相油浸式电力变压器技术参数和要求》GB3ll.l 《高压输变电设备的绝缘配合》GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB／T15164《油浸式电力变压器负载导则》GB11022 《交流高压电器在长期工作时的发热》GB2900 《电工术语》GB5273 《变压器、高压电器和套管的接线端子》GB2536 《变压器油》GB156 《标准电压》GBl91 《包装贮运图示标志》GB50229 《火力发电厂与变电所设计防火规范》DL5027 《电力设备典型消防规程》GB4109 《高压于套管技术条件》GB10230 《有载分接开关》GB1208 《电流互感器》GB7354 《局部放电测量》GB11604 《高压电气设备无线电干扰测试方法》GB/T5582 《高压电力设备外绝缘污秽等级》GB/T13499 《电力变压器应用导则》GB/T17468 《电力变压器选用导则》GB/T8287 《高压支柱瓷绝缘子》GB16847 《保护用电流互感器暂态特性要求》GB7252 《变压器油中溶解气体分析和判断导则》GB7295 《运行中变压器油质量标准》GB50150 《电气装置安装工程电气设备交接试验标准》JB/T10088 《6kV～500kV级电力变压器声级》JB/T3837 《变压器类产品型号编制说明》JB/T8637 《无励磁分接开关》DL/T 5222 《导体和电器选择设计技术规定》DL/T 620 《交流电气装置的过电压保护和绝缘配合》2000-9-28 《防止电力生产重大事故的25项重点要求》所有标准均会被修改，供方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国国家标准和行业标准。
开关柜技术协议
广西华汇新材料有限公司5万t/a金属镍冶炼项目一期工程3#、4#线高压开关柜技术协议甲方：广西华汇新材料有限公司乙方：长高高压开关集团股份公司二○一五年十月1 总则1.1概述本技术协议为35KV户内交流KYN61-40.5金属铠装移开式高压开关柜和12KV 户内交流KYN28A-12金属铠装移开式高压开关柜，高压开关柜将用于广西华汇新材料有限公司5万吨金属镍冶炼项目一期工程3#、4#线的高压配电装置。
安装在高压开关柜上的微机保护装置数量及技术参数以施工订货图为准，要求开关柜安装接线、综保厂家负责调试并组成系统。
乙方应提供完全符合国家标准的产品。
1.1.1环境条件钦州港属南亚热带季风海洋性气候，区域内高温多雨、干湿分明，夏长冬短。
气象要素如下：1.1.1.1气温多年平均气温：21.9℃历年最高气温：37.5℃历年最低气温：1.l℃最高月平均气温：28.3℃最低日平均气温：13.5℃1.1.1.2湿度本地区多年平均相对湿度为80%，历年最小相对湿度为22%，最高相对湿度为100%。
1.1.1.3地震：根据历史地震评估资料确定，本地区地震烈度为六度。
1.2总体要求1.2.1本规技术协议提出了在使用环境条件下金属封闭铠装中置开关的技术参数、性能、结构、试验等方面的最低限度技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应提供符合最新版本的GB标准和本规范书的优质产品。
1.2.2如果乙方没有以书面形式对本技术文件的条文提出异议，则意味着供方提供的设备完全符合本技术协议的要求。
1.2.3 本技术协议所使用的标准如遇与乙方所执行的标准不一致时，按较高标准执行。
2 技术要求2.1 应遵循的主要现行标准GB3906-2006 《3～35KV交流金属封闭开关设备》DL/T403-2000 《10-35kV户内高压真空断路器订货技术条件》DL/T402-2007 《交流高压断路器订货技术条件》SD318-89 《高压开关柜闭锁装置技术条件》DL/T538-2006 《高压带电显示装置技术条件》DL/T404-2007 《户内交流高压开关柜订货技术条件》DL/T539-93 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》GB/T2900 《电工名词术语》GB156-2007 《标准电压》GB191-2008 《包装贮运标志》GB11022 《高压开关设备通用技术条件》GB763 《交流高压电器在长期工作时的发热》DL/T615-1997 《交流高压断路器参数选用导则》GB/T19000.1-2008 GB/T19004.1-2000 《质量管理和质量保证标准》2.2工程条件2.2.1 工程概况及供货需求本工程广西华汇新材料有限公司5万吨金属镍冶炼项目一期工程3#、4#线，共设4段35KV母线。
高压开关柜技术协议书
高压开关柜技术协议书(总30页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--抚顺矿业中机热力有限责任公司2*116M W供热改造工程高压开关柜技术协议需方：中机国能电力工程有限公司供方：镇江大全伊顿电器有限公司设计方：辽宁电力勘测设计院目录附件1 技术规范 ....... 错误!未定义书签。
附件2 供货范围 ....... 错误!未定义书签。
附件3 技术资料和交付进度错误!未定义书签。
附件4 交货进度 ....... 错误!未定义书签。
附件5 设备监造（检查）和性能验收试验错误!未定义书签。
附件6 技术服务和设计联络错误!未定义书签。
附件7 附图 ........... 错误!未定义书签。
附件1 技术规范1.总则本技术协议书的使用范围,仅限于抚顺矿业集团有限责任公司热电厂供热改造工程高压开关柜。
它包括开关柜本体及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
本设备技术技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合工业标准和本技术协议书的优质产品。
如果供方没有以书面形式对本技术协议书的条文提出异议，则意味着供方提供的设备完全符合本技术协议书的要求。
本设备技术技术协议书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
本设备技术技术协议书经供、需双方确认后作为订货合同的附件，与合同正文具有同等的法律效力。
本设备技术技术协议书未尽事宜，由供、需双方协商确定。
2.工程概况工程名称：抚顺矿业集团有限责任公司热电厂供热改造工程建设规模：本期建设规模为2×116MW高温热水锅炉，在热电厂主厂房扩建端预留位置上建设。
高压开关柜配置本期工程高压厂用工作母线设计按炉分段，每炉设1段母线、2台热水锅炉共设2段高压厂用母线，即新增6KVIV、V段。
接线方式为单母线，电压等级采用6KV，电源分别由#1、#2发电机出口经电抗器引接。
发电厂厂区土建零星修缮施工技术协议
发电厂厂内基础设施修缮及小型零星施工项目技术协议甲方：********乙方：********年月日厂内基础设施修缮及小型零星施工技术协议本技术协议书适用于********×机组厂内基础设施修缮及小型零星施工招标使用的技术要求。
本技术协议的要求质量标准、安全管理、文明生产施工、试验、验收等都是最低限度的要求，未对一切技术细节作出规定，承包方应保证提供符合本技术协议和相关标准的相应服务。
承包方（以下统称“乙方”）须执行本技术协议所列要求、标准。
本技术协议中未提及的内容均应满足或优于本技术协议所列的国家标准、电力行业标准。
本技术协议所使用的标准，如遇到与承包方所执行的标准不一致时，按较高标准执行。
承包方在项目实施中，应服从甲方有关安全、质量、进度各项考核管理制度和甲方管理人员的安全监督。
本协议经双方签字认可后作为合同的附件，与合同具有同等法律效力。
.工程概况与工作内容工程概况项目所处地为********×供热机组生产厂区内（含办公区与休息区），厂区面积约万平方米。
厂址位于位于***市境内公路交通条件较好，国道、京珠高速公路均在境内穿过，***市与周边城市之间均具有良好的交通条件。
工作内容包括但不限于下列部分：）全厂道路、上下水系统、沟道、盖板、井池、围墙、建筑水电暖通等的日常修缮维护施工工作；）零星建筑、安装工程（施工及维护工作）；）所有建筑物墙体、门窗、楼地面、防水、栏杆、墙面、天棚、吊顶、门锁、玻璃、室外地面硬化等的修缮与维护；）突发事项的紧急处理工作；）甲方委托乙方实施其它临时性工作。
.本工程采用的技术规范本工程执行下列有关规范、规程但不限于以下规程、规范：《砌体结构工程施工质量验收规范》《混凝土结构工程施工质量验收规范》《钢结构工程施工质量验收规范》《屋面工程施工质量验收规范》《建筑地面工程施工质量验收规范》《钢筋焊接及验收规程》《建筑钢结构焊接技术规程》《建筑防腐蚀工程施工及验收规范》《建筑给水排水及采暖工程施工质量验收规范》《通风与空调工程施工质量验收规范》《建筑装饰装修工程施工质量验收规范》《地下防水工程质量验收规范》《电气装置安装工程电缆线路施工及验收规范》《电气装置安装工程接地装置施工及验收规范》《电气装置安装工程盘、柜及二次回路结线接线施工验收规范》《电气装置安装工程低压电器施工及验收规范》《工程测量规范》《建筑工程施工质量验收评定统一标准》；有关建筑材料质量标准与管理规程；有关建筑材料试验规程、规范和评定标准；主管部门对相关规程、规范的补充规定和解释说明及其它相关标准；以上标准若有新的标准则执行新标准，替代原有标准及其它相关标准；除上述规范、规程以外，检查验收仍需遵照设计图纸、文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山东华聚能源股份有限公司东滩矿电厂
6KV配电柜更换工程技术协议
甲方：华聚能源东滩矿电厂
乙方：华聚能源安装维修公司
华聚能源东滩矿电厂（甲方）和华聚能源安装维修公司（乙方）就东滩矿电厂6kV开关柜改造工程相关技术问题及施工标准经协商达成以下协议：
一、工程概况
1、现状
目前华聚能源东滩矿电厂6kV系统使用的是北京朝阳开关厂KYN-800型户内交流铠装移开式金属封闭高压开关柜。
这种开关柜是上世纪90年代的产品，其技术落后，可靠性差，维护费用高，已属于落后产品。
目前存在的主要问题：（1）、操作机构和闭锁机构结构复杂、制造精度低、生产厂家制造水平差、产品可靠性低等原因，使这种开关柜的手车机械闭锁机构在使用五年后故障频发，经常出现误闭锁、柜门无法开启的情况；（2）、断路器设备老化，故障频繁。
2、改造方案
本次改造的开关柜选择了KYN44型户内交流金属铠装移开式开关柜。
（1）根据分阶段停产检修时间，拆除6kV I段12台KYN-800开关柜，从6kV配电室东门运出。
（2）制作6k VⅠ段KYN44开关柜基础。
（3）将12台KYN44开关柜从6kV配电室东门运入，安装KYN44开关柜。
（4）原有综自保护不再更换，使用原有南瑞继保保护装置。
6kV Ⅰ段全部停电后拆除全部综自保护装置，交由开关柜厂家完成新开关柜二次接线，出厂前完成试验。
（5）电缆封堵：对12台YKN44开关柜电缆室进行封堵。
（6）拆除旧柜二次线，新柜安装完成后重新接二次电缆，原控制电缆不再更换。
二、乙方负责的主要施工内容
1、拆除12台KYN-800开关柜，从6kV配电室东门运出；
2、制作KYN44开关柜基础；
3、安装12台KYN44开关柜；
4、制作6kV冷缩电缆头11套，型号3M 5624PST-G1型冷缩式三芯橡套绝缘电缆终端；
5、12台开关柜防火封堵；
6、12台开关柜电气试验；
7、12台开关柜送电调试；
8、现场恢复。
三、工程施工主要质量要求
1、KYN44高压开关柜安装
安装前检查：根据设计图纸开箱验货时检查箱内开关、按钮、表
计等应完好、接线应正确，固定牢固，附件应齐全。
底盘基础安装质量标准：
开关柜安装质量标准：
2、冷缩高压电缆头制作要求
电缆外观应整洁无破损，并做绝缘电阻、直流耐压试验。
制作步骤：剥外护套、钢铠和内衬层→固定钢铠地线→缠填充胶→固定铜屏蔽地线→固定冷缩指套、冷缩管→端子压接→固定冷缩终端→密封端口→测试。
冷缩电缆终端头的制作必须在天气晴朗、空气干燥的情况下进行，施工场地应清洁无飞扬的灰尘或纸屑。
在制作电缆终端头过程中应特别注意保持清洁，同时应尽量缩短制作时间，电缆剥切后，在空气中暴露的时间越长，侵入杂质、水分、气体、灰尘等的可能性就越大，从而影响终端头质量。
因此要求在施工之前充分做好各项准备工作，保证制作时不间断。
3、电缆防火封堵
高压柜安装完成后，按规范要求对柜底及电缆沟出入口进行防火封堵，质量标准如下：
四、工程施工的质量、安全、工期控制：
1、乙方严格按照东滩矿电厂6kV开关柜改造方案的内容和要求进行施工。
2、工程验收合格。
3、杜绝轻伤及以上人身事故。
4、本次改造计划工期30天。
改造期间为1#机1#炉大修期间不影响生产。
5、乙方应根据改造内容及工程量报施工方案（包括人员组织、施工质量保证、施工进度等），按照标准施工，并保证在工期内完成。
五、工程施工质量验收标准
1、东滩矿电厂6kV开关柜改造工程施工措施
2、《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-2012
3、《电气装置安装工程母线装置施工及验收规范》GBJ149-2010
4、《电气装置安装工程高压电器施工及验收规范》GBJ147-2010
5、《电气装置安装工程电气设备交接试验标准》GB50150-2006
六、双方责任：
1、甲方责任：
（1）甲方负责施工现场的管理、安排停、送电计划，指派现场施工代表协调、处理现场施工的各项工作。
（2）甲方负责审查乙方制定的施工安全技术措施。
2、乙方责任：
（1）乙方指派现场施工代表负责完成本协议范围内的6kV开关柜改造的相关工作内容，达到相关规范标准要求，严格执行《电力建设施工、验收规范》；服从甲方管理人员的监督与指挥。
（2）乙方负责编写施工安全技术措施。
（3）乙方负责强化本施工队伍的安全生产教育与管理。
（4）乙方在施工过程中不按国家标准、规范、安全规程施工，因而给甲方造成相关损失的应由乙方承担。
七、其他
本协议未尽事宜，在施工过程中本着友好协商的原则解决。
甲方：华聚能源东滩矿电厂乙方：华聚能源安装维修公司
代表（签字）：代表（签字）：
年月日年月日。
