MPW系列变频张紧绞车介绍09914
[工程科技]1400皮带机用MPW变频自动张紧介绍
![[工程科技]1400皮带机用MPW变频自动张紧介绍](https://img.taocdn.com/s3/m/2b1b2f2090c69ec3d5bb75c9.png)
系统参数设置页面说明
用户输入正确的密码确定后，系统参数 设置页面激活，用户在跟厂家协商后， 可对主要运行参数进行设置修改。
39
趋势图页面说明
该趋势图可实时监控显示绞车的运行状 态，并在同一图中显示绞车的张力、转 速及制动压力的变化趋势，方便用户观 察绞车的运行状态并作比较。 可随机抓取趋势图的任意一点数据进行 分析。
压力表 电磁阀（当 出现过张力 故障，可通 过此处打开 制动闸，释 放皮带张力） 溢流阀（调 整最大油压 值）
27
液压系统
液压系统的主要功能是释放弹簧作用的制动器。液压 系统的蓄能器中会被保持一个合适的压力以备在需要 的时候及时的正确释放制动器。该压力通过压力传感 器来实时的测量。
28
MPW变频张紧绞车就地控制箱
11
3、该张紧装置通过操作反馈张力进行循环控制。张力计 直接测出张紧装置钢丝绳张力并转换成皮带张力。控 制程序会实时监控张力值，但仅仅是在需要时它才操 作张紧装置制动器，启动驱动电机，在张力调整至适 合胶带机正常运行的范围后，电机和制动器就会逐渐 关闭。因而，该张紧装置是一种高效节能的张力控制 方式。
加拿大山潜天恒科技集团公司
公司总部 海外市场的开发
4
山潜天恒集团公司介绍
北京山潜天恒科技有限公司
天恒科技
采矿技术及装备技术咨询
5
山潜天恒集团公司介绍
北京山潜天恒矿山设备有限公司
胶带机系统设计
复杂胶带机 动态分析
元部件设计
Overland Conveyor
售后服务
天恒矿山
加工制造
安装调试
42
本安箱按钮说明
防爆变频绞车(英威腾一体机)说明书V1
.. 矿用绞车变频控制系统说明书上海华欣民福自控设备有限公司二零一四年十二月目录一概述----------------------------------------------------------------------1 二主要技术参数和使用环境-------------------------------------------1 2.1 设备参数--------------------------------------------------------------2 2.2试用标准---------------------------------------------------------------2 三设备系统介绍及特点-------------------------------------------------3 3.1 制动箱-----------------------------------------------------------------3 3.2 逆变箱-----------------------------------------------------------------3 3.3 本安操作台及控制箱-----------------------------------------------3 四系统调试----------------------------------------------------------------4 4.1 变频调试--------------------------------------------------------------5 4.2 单机调试-------------------------------------------------------------13 4.3 联机调试-------------------------------------------------------------134.4 开车步骤-------------------------------------------------------------22 4.4.1.开车顺序----------------------------------------------------------23 4.4.2.停止顺序----------------------------------------------------------23 4.5 变频面板介绍-------------------------------------------------------23五变频故障及处理------------------------------------------------------24一、概述隔爆兼本质安全型智能化绞车变频控制系统，是我公司针对煤矿井下提升设备自主开发的。
MPW系列变频张紧绞车介绍
MPW变频张紧绞车与其他张紧方式的对比
四象限变频器满足各种工业应用需求，特别适用在起重提升 及皮带张紧设备等大惯量位能负载，设备的转动惯量GD较大，属 反复短时连续工作制，从高速到低俗的减速降幅较大，制动时间 又较短，适用于需要强力制动效果的场合或者需要长时重载电气 制动的场合。为了提高节电效果，减少制动过程的能量损耗，将 减速能量回收反馈到电网，达到节能、环保的功效 。 通过四象限变频器可以根据张力值的大小，无级变速调整电 机转速，做到按需（张力需求值）控制调整转速。保证了系统稳 定性。正反转速可控特性满足张紧装置紧带和松带速度可控。
主隔离
2019/1/29
MPW变频张紧绞车液压站
蓄能器
压力表 电磁阀（当 出现过张力 故障，可通 过此处打开 制动闸，释 放皮带张力） 溢流阀（调 整最大油压 值）
2019/释放弹簧作用的制动器。液压 系统的蓄能器中会被保持一个合适的压力以备在需要 的时候及时的正确释放制动器。该压力通过压力传感 器来实时的测量。
mpw北京山潜天恒科技有限公司20201218编辑pptqa互动答疑20201218编辑ppt20201218编辑ppt加拿大山潜天恒科技集团公司公司总部海外市场的开发20201218编辑ppt北京山潜天恒科技有限公司20201218天恒科技采矿技术及装备技术咨询编辑ppt北京山潜天恒矿山设备有限公司20201218天恒矿山胶带机系统设计安装调试售后服务复杂胶带机动态分析元部件设计加工制造overlandconveyor编辑ppt20201218编辑ppt20201218北京山潜天恒科技有限公司编辑pptmpw规格型号编辑ppt10mpw1该带式输送机张紧装置为胶带的张力控制提供了一种全电气解决方案
MPW-75 90
调度绞车、稳车、单绳绞车参数
调度绞车系列产品规格及性能JD系列调度绞车主要用于矿井内的上下山、井下车场、中间巷道和采区运输巷等调度矿车、掘进头调度绞车以及进行地面调度和拖拽搬运重物等作业。
亦可用于煤矿、冶金矿山、建筑工地等场合作拖运、提升工作或其他辅助搬运工作，但不得作载人使用。
绞车的电器部分可配置隔爆和非隔爆两种形式。
也可根据用户要求配置1140/660V隔爆电机，并可双向操作。
绞车的电气设备均具有防爆性能，可在有瓦斯及煤尘的矿井条件下使用。
JD系列调度绞车结构概述该系列绞车由下列主要部件组成：电动机、卷筒、行星齿轮传动装置、刹车装置和机座。
绞车的传动采用了两组内齿轮传动付和一组行星齿轮系。
电机齿轮与小内齿轮组成一对内齿轮付。
连轴齿轮与另一小内齿轮又组成一对齿轮付。
另一个连轴齿轮为太阳轮，与装在大齿轮架上的两个行星齿轮相啮合，两个行星齿轮与大内齿轮啮合。
电动机运转后，若刹紧大内齿轮上的刹车带（块），同时使卷筒松闸。
此时，行星齿轮一面绕着心轴自转，一面绕着太阳轮公转。
在行星齿轮带动下，通过齿轮架带动卷筒旋转进行工作。
若刹紧卷筒上的刹车带（块），松开大内齿轮，于是卷筒停止工作，行星轮仅绕心轴自转并迫使大内齿轮进行旋转。
如果使卷筒和大内齿轮上的刹车带（块）都松开，则两种运转都有可能出现。
绞车可通过两个刹车装置交替刹紧、松开、调节牵引速度。
绞车的试运转和安装绞车在使用前应进行空运转试车。
试车前先将绞车盘转2-3转，确认无问题时再启动电机，使绞车正反各转15分钟，如果声音不正常或电流过大，应立即停车检查进行调整，最后检查各处地脚螺栓是否紧固，再进行绞车负荷试验。
绞车安装基础选择原则：1、绞车安装地点应平整，视线开阔，便于操作观察。
2、卷筒应与滑轮或矿车挂钩对中，此中心线力求与绞车轴线垂直。
3、绞车使用地点如果经常变动时，可用木板或槽钢作底盘，将绞车紧固其上，然后再用地锚将底盘固定。
如永久安装，绞车可安于混凝土地基上。
绞车安装必须稳定，可靠。
MPW变频张紧绞车的应用
反馈 是 由张 力计 通 过 张 力 变送 器 将 张 力 转换 为 ４ — ２ ０毫 工作面 的安全生 产 ， 面 对这种情 况 ， 必须 引进 新设备 。随着 安 的直流 模 拟信 号 输入 给 ＭＰ Ｗ， 这 一值 将通 过 放 大和 补 煤矿 产量的不 断提高 ， 对井下 运输 能力 的要 求也越来 越 高 ， 偿 以校 对 带层和 绳组 之间 的偏差 。就地控制 箱前面 的显示 大型皮 带输送机 不断被 高产 高效煤矿 采用 ，而胶 带机 的张 屏将显 示胶 带 的张 力。 反馈 的张 力 同时与最小 设定值相 比 紧装 置至 关重 要 ， 采用 先进 、 安全、 稳定 的张 紧 装置对 煤矿 较（ 通常 为 ５ ｋ Ｎ） ， 在 自动模 式 ， 当反馈张 力低于最 小 的设定 的正 常生产 有重要 的作 用。 因此 ， 该矿 派专业技术人 员通过 张力并 持续 ３秒 以上 时 ，显示面 板将显 示低张 力故 障并 闭 调 研 考察 ， 引进 了 ＭＰ Ｗ 张 紧绞 车 ， 西胶 皮 带使 用至今 ， 张 锁。反 馈的张力 同时与最 大设定值相 比较 （ 通常 为 ９ ０ ｋ Ｎ） ， 紧装 置故障率低 ， 操作和 维护 也非 常方便 ， 设备运行 维护 以 在 人工 或 自动模式 ，当反 馈张力 高于最 大 的设定 张力 并持 及售 后 服 务得 到 了保 证 ，保 障 了西 区 的 正 常生 产 。 而且 续 ３秒 以上 时 ， 显示面板 将显示过张 力故 障并 闭锁。 ＭＰ Ｗ 变频 张紧绞 车技术 先进 、 代 表 了今后 发展 方 向 ， 与过 １ ． ３ 技术 特 性 。张 力 控 制 精确 度 为正 、 负 １ ｋ Ｎ， 更 灵 去 使 用 的 ＡＰ Ｗ 及 其 它 形 式 的 拉 紧 装 置 相 比 ， 具 有 应 用 范 敏、 更 精确 ； 额 定 张力 ７ ５ ～１ ２ ０ ｋ Ｎ， 应用范围更广泛 ， 承 载 围更 广泛 ， 承载 能力 更大 ， 张 力控制精 确度 、 更灵敏 ， 根 据胶 能力 更大 ： 对小 车 的张 力 为 ４ ２吨 一 ７ ２吨（ 滑 轮数 量 ３） ： 峰 带机 的使用 需要 ， 可控 制储 带仓拖 带滚筒 的行走速 度 ， 同时 值 张力 ２ ５ ０ ｋ Ｎ； 动 力传 输 是 电气 控 制 ， 通 过 变频 驱 动控 制 可 方便 的更换 钢丝绳 ， 皮 带运行稳定 可靠。 输 出扭 矩 ： 张 紧 时钢 丝 绳 卷筒 的转速无 极 ， 可 以获 得任 意 转速 。根 据胶 带机 的使用 需要 ， 可控 制 储带仓 拖 带滚 筒 的 行走 速度 。可双 向运 转 ， 更 方便 的更 换钢丝 绳。 １ ． ４ 张 紧装 置 有三种 不 同的操作 模 式 。① 手 动模 式 。 在手 动模 式下 ， 通过“ 手 动增 加 ” 和“ 手动减 小 ” 按扭 来调 整 皮 带的张 力。 控 制程 序会控 制所 有动作 的顺序并 监测 系统 的任何 故 障和 异常。当张力 大于 ９ ０ ｋ Ｎ 时， “ 手动 增加 ” 按 扭 将失 效。② 自动模 式。在 自动模 式下 控制 程序通 过张 力传 感器 的反 馈来调 节 皮 带 的张 力 。在初 次调 试 张 紧装置 时 ，

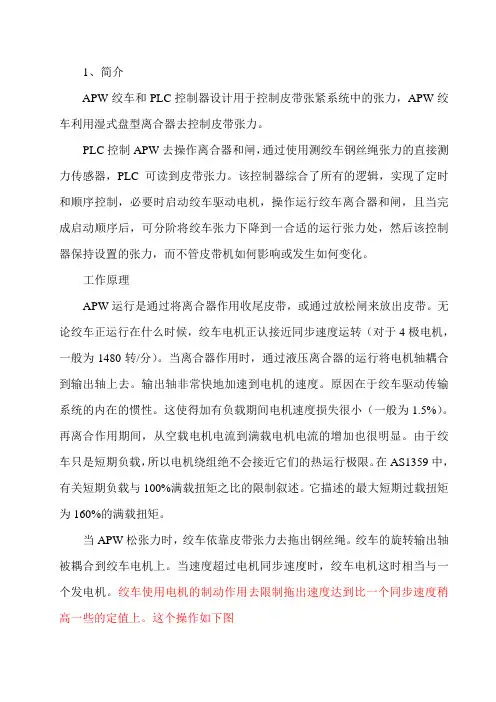

APW拉紧绞车说明书
APW绞车和PLC控制器设计用于控制皮带张紧系统中的张力，APW绞车利用湿式盘型离合器去控制皮带张力。
PLC控制APW去操作离合器和闸，通过使用测绞车钢丝绳张力的直接测力传感器，PLC可读到皮带张力。
该控制器综合了所有的逻辑，实现了定时和顺序控制，必要时启动绞车驱动电机，操作运行绞车离合器和闸，且当完成启动顺序后，可分阶将绞车张力下降到一合适的运行张力处，然后该控制器保持设置的张力，而不管皮带机如何影响或发生如何变化。
工作原理APW运行是通过将离合器作用收尾皮带，或通过放松闸来放出皮带。
无论绞车正运行在什么时候，绞车电机正认接近同步速度运转（对于4极电机，一般为1480转/分）。
当离合器作用时，通过液压离合器的运行将电机轴耦合到输出轴上去。
输出轴非常快地加速到电机的速度。
原因在于绞车驱动传输系统的内在的惯性。
这使得加有负载期间电机速度损失很小（一般为1.5%）。
再离合作用期间，从空载电机电流到满载电机电流的增加也很明显。
由于绞车只是短期负载，所以电机绕组绝不会接近它们的热运行极限。
在AS1359中，有关短期负载与100%满载扭矩之比的限制叙述。
它描述的最大短期过载扭矩为160%的满载扭矩。
当APW松张力时，绞车依靠皮带张力去拖出钢丝绳。
绞车的旋转输出轴被耦合到绞车电机上。
当速度超过电机同步速度时，绞车电机这时相当与一个发电机。
绞车使用电机的制动作用去限制拖出速度达到比一个同步速度稍高一些的定值上。
这个操作如下图APW绞车被设计安装在大巷绞车组块上。
要想进一步了解这些组块的情况，请参见大巷手册。
该绞车应被安装在组块上。
驱动部分要在柔性连轴节上调直。
当绞车已安装在组块上后，确保绞车充满美孚424油到合理液位处。
关于液压油的进一步信息，请参考液压部分。
也应进行电气连接。
要使用正确的压盖将电缆压入防爆腔体内。
格外注意运行电缆，确保测力传感器电缆与动力电缆分开，以将它们的干扰降到最小。
3.0、调试3.1、测力传感器标定测力传感器是一个精确的测量仪器，它不需要标定。
绞车技术参数
绞车技术参数
MPW55（ZJ-90/55D）张紧绞车单元作为张紧装置技术参数如下
1、具有断带时自动发出停机信号和胶带打滑时自动增加拉紧力的保
护功能
2.、可与输送机集控装置连接，实现远距离控制
3、绞车部分: 峰值张力为250KN, 正常工作张力为75KN-125KN。
4、收到停车信号后的相应时间为3秒，速度为24.3米/每分。
5、要求甲方游动小车的滑轮组3个，即6倍绳
6、主电机;技术参数; 55KW、500V、4级、IP55
7、变频器;技术参数;电压及功率范围三相:U3输入=380-415伏，10%三相:U5输入=380-500伏，10%三相:U7输入=525-690伏，10% 频率:5-63赫兹
8、减速器;技术参数;速比114：1，输出力矩110000Nm,.
9、液压部分; 技术参数; Q=1.5CC/REV,P=75Bar, 电机部分; 技术参数;电压380V,50HZ
10、滚筒直径510毫米，
11、绳速24.5米/分
12、自带PLC控制系统（AB公司PLC）。
北京山潜天恒科技有限公司。
张紧绞车
因此该装置在矿用带式输送机上得到广泛应用。shenhua02
张紧绞车技术参数
• JZB-6张紧绞车
• 型号：
• 钢丝绳最大静张力 60 KN • 钢丝绳最大绳速 0.129 m/s • 卷筒最大容绳量 210 m • 钢丝绳直径 15.5 mm
• 钢丝绳缠绕层数 11 • 总减速比 280]
• 卷筒 直径 mm 260
• 卷筒宽度 mm 240
• 电机型号 DSB7.5-4 功率 7.5 KW
• 转速 r/min 1470 1120*1203*802mm
• JZB-3张紧绞车
• 型号：JZB-3
• 丝绳最大静张力：30 KN
• 钢丝绳最大绳速：0.117 m/s
• 卷筒最大容绳量：170 m
• 钢丝绳直径：14 mm
• 钢丝绳缠绕层数：9
• 总减速比：275
• 卷筒直径：260 mm • 宽度：240 mm • 电机型号：DSB4-4 • 功率：4 KW • 转速：1470 r/min • 外形尺寸：1120*1189*704 mm
张紧绞车
谢谢观看！
作者——shandong神华jixie
张紧绞车张紧绞车介绍张紧绞车能满足阻燃芯输送带的伸张率过大的张紧要求特别是500米以上长距离带式输送机的张紧要求可避免长距离带式输送机启动时产生的波动现象
张紧绞车介绍
• 张紧绞车能满足阻燃芯输送带的伸张率过大的张紧要求，特别是500米以上 长距离带式输送机的张紧要求，可避免长距离带式输送机启动时产生的波动 现象。其优点是张紧行程调整范围大、张紧力控制精确、长进速度平稳可调。
自动张紧装置介绍
变频控制 箱
变频控制 箱样机
隔爆操作箱
张力传感器 参数: DC24V; F:0-150KN; SIG:420mA
压力传感器 参数: DC24V; P:0-10MPa; SIG:4-20mA
5 工作模式
手动模式
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言 简意赅地阐述您的观点。您的内容已经简明扼要，字字珠玑，但信息却千丝 万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精髓， 否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望 给别人带去光明，但更多时候我们只需要播下一颗种子，自然有微风吹拂， 雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这个限度 时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观 点、知识分享还是汇报工作，内容的详尽固然重要，但请一定注意信息框架 的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容确实非常 重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样 会使逻辑框架相对清晰。
光标在“保护设置”位置按“设置” 进入，对各种保护的屏蔽和确认。
显示系统6
显示器第六页 在“接口状态”位置 按“设置”进入，对 PLC工作状态进行直 接监视。
显示系统7
显示器第七页
光标在“故障显示”位置按“设置” 进入，对现时故障和历史故障进行记 录保存。
显示系统8
显示器第8页
光标在“英中对照”位 置按“设置”进入，记 录了变频器的常见故障 内容和解决法案。
自动模式
一．
与主控系统通讯,启停以及张力比较值 的确定与主机发出的工作阶段有关 2. 张力调节的快慢是通过变频调
变频绞车说明书
变频调速矿用防爆提升机和提升绞车使用说明书湘潭（郑煤集团）机械电器有限公司（原湘潭煤矿机械厂）注意事项1、用户在遵守保管、运输、贮存、安装使用规则条件下，产品从投入使用之日起一年内或从发货之日起两年内，因制造质量问题而损坏或开箱时发现因包装质量不良而发生损坏，附件与装箱单不符、短缺零件等情况，请与我厂质量管理部联系。
来信或来电请注明产品型号、规格、编号和出厂年月。
2、产品的安装使用等工作，要求用户严格按本说明书规定进行，如有疑问或对产品结构等有改进意见，请函电告我厂质量管理部。
3、安装、试车前请详细阅读本说明书，并培训司机和安装维护人员。
目次1 主要用途与适用范围 (1)1.1 用途 (1)1.2 执行标准 (1)1.3 工作环境 (1)1.4 工作条件 (1)2 主要规格及技术参数 (1)2.1 产品型号 (1)2.2 主要规格及技术参数 (1)3 主要结构概述及工作原理 (2)3.1 主轴装置 (2)3.2 液压站 (3)3.3 减速器............. . (3)3.4 盘形制装置 (3)3.5 操纵台 (4)3.6 深度指示器 (4)3.7 电气控制系统 (4)3.8 定车装置 (5)4 吊运和保管 (5)4.1 吊运注意事项 (6)4.2 产品对运输的要求 (6)4.3 产品保管的条件及注意事项 (6)5 安装与调试 (6)5.1 安装前的检查及注意事项 (6)5.2 安装程序与方法 (6)5.3 调试的要求与方法 (8)5.5 调试所需仪器设备 (8)6 使用与操作 (8)6.1 使用前的准备和检查 (9)6.2 使用前和使用中的安全及安全防护 (9)6.3 运转中注意事项 (9)6.4 运行中的监测和记录 (9)7 维护与保养 (10)7.1 日常维护 (10)7.2 定期保养 (10)8 常见故障及其排除方法 (10)9 附件及易损件 (11)9.1 附件的性能及安装使用方法 (11)9.2 主要易损件的名称、规格 (12)10 成套性 (12)10.1 成套供应一览表 (12)10.2 随机易损备件和专用工具 (12)10.3 随机技术文件 (13)11 其它 (13)变频调速矿用防爆提升机和提升绞车使用说明书1 主要用途与适用范围1.1 用途本系列矿用防爆提升机和提升绞车主要用于有瓦斯或其他易燃、易爆气体的煤矿井下提升、下放物料和升降人员之用，也适用于其他矿山和地面的提升运输。
绞车介绍
关于绞车设备的介绍绞车winch 又称为卷扬机，主要运用于建筑、水利工程、林业、矿山、码头等的物料升降或平拖。
是用卷筒缠绕钢丝绳或链条以提升或牵引重物的轻小型起重设备。
特点和用途：绞车具有以下特点：通用性高、结构紧凑、体积小、重量轻、起重大、使用转移方便，被广泛应用于建筑、水利工程、林业、矿山、码头等的物料升降或平拖，还可作现代化电控自动作业线的配套设备。
有0.5吨~350吨，分为快速和慢速两种。
其中高于20吨的为大吨位绞车,绞车可以单独使用，也可作为起重、筑路和矿井提升等机械中的组成部件，因操作简单、绕绳量大、移置方便而广泛应用。
绞车主要技术指标有额定负载、支持负载、绳速、容绳量等。
分类：绞车按照动力分为手动、电动、液压三类。
从用途上分类可分为建筑用绞车和船用绞车。
绞车按照功能可以分为：船用绞车、工程绞车、矿用绞车、电缆绞车等等。
按照卷筒形式分为单卷筒和和双卷筒。
按照卷筒分布形式有分为并列双卷筒和前后双卷筒。
特殊型号的绞车有：变频绞车、双筒绞车、手刹杠杆式双制动绞车、带限位器绞车、电控绞车、电控手刹离合绞车、大型双筒双制动绞车、大型外齿轮绞车、大型液压式绞车、大型外齿轮带排绳器绞车、双曳引轮绞车、大型液压双筒双制动绞车、变频带限位器绳槽绞车。
手动绞车手动绞车的手柄回转的传动机构上装有停止器(棘轮和棘爪)，可使重物保持在需要的位置。
装配或提升重物用的手动绞车还应设置安全手柄和制动器。
手动绞车一般用在起重量小、设施条件较差或无电源的地方。
电动绞车电动绞车广泛用于工作繁重和所需牵引力较大的场所。
单卷筒电动绞车（图）的电动机经减速器带动卷筒，电动机与减速器输入轴之间装有制动器。
为适应提升、牵引和回转等作业的需要，还有双卷筒和多卷筒装置的绞车。
一般额定载荷低于10T的绞车可以设计成电动绞车。
液压绞车液压绞车主要是额定载荷较大的绞车，一般情况下10T以上到5000T的绞车设计成液压绞车。
其结构主要由液压马达（低速或高速马达）、液压常闭多片式制动器、行星齿轮箱、离合器(选配)、卷筒、支撑轴、机架、压绳器(选配)等组成。
变频运输绞车使用说明书
运输绞车使用说明书2020年2月版目录一、概述 (1)二、技术参数 (2)三、主要结构及工作原理 (3)四、安装与调试 (7)五、使用及维护 (8)六、故障分析与排除 (9)七、运输、储存 (9)八、附图 (10)九、技术服务联系卡 (17)运输绞车使用说明书一、概述1.1用途及适用范围本产品属钢丝绳牵引的运输设备；主要用于地面和倾角小于30°的长运距巷道，实现材料、设备、特别是大型设备运输，装载调度编组矿车及中间巷托运矿车工作；其特点是长运距、大牵引力，能够大大提高运输能力和运输安全可靠性。
1.2 使用环境条件与环境影响1.2.1防爆型绞车工作时，周围空气中的煤尘、甲烷爆炸性气体不应超过《煤矿安全规程》中规定的含量。
1.2.2 绞车应在空气温度0℃～40℃，相对湿度不大于85%（环境温度为20℃±5℃），海拔高度不超过1000m的机房内，应能防止水和液体浸入电器内部，无剧烈震动颠簸，无腐蚀性气体的环境中工作。
1.2.3对于海拔高度超过1000m时，需要考虑到空气冷却作用和介电强度的下降，选用的电气设备应根据制造厂和用户的协议进行设计或使用。
1.3 产品特点它由变频电动机驱动，直交轴减速器加行星减速器传动，由鼓形齿式联轴器连接行星减速器输出轴和滚筒组件，盘式制动装置制动，工作结构为卷筒缠绕式。
1.3.1绞车采用了变频电动机+直交轴减速器和行星减速器的传动方式。
1.3.2采用鼓形齿式联轴器将动力传递至滚筒组件，实现滚筒旋转。
变频调速装置可以实现负载在零速下缓慢启动，无起动掉道危险。
1.3.3牵引力大，能满足运输采煤机、综掘机、支架等大型设备的要求。
1.3.4解决了现有矿井千米巷道的运输问题，容绳量1400m，能替代大型绞车。
1.3.5采用盘式制动装置作为安全制动闸和工作制动闸，常闭结构，制动力矩大，安全可靠，符合煤矿安全规程的规定。
1.3.6变频器采用具有MA认证的变频调速装置，输出扭矩大，0.5Hz时即可达到150%的额定转矩。
张紧绞车技术参数
其 知 五，
志 勤 更犹
凝 学 鸡如
故 白 ，不
书 首 正知
痴 方 是口
勤 知
礼
勉
• JZB-6张紧绞车 • 型号：JZB-6 • 钢丝绳zui 大静张力 60 KN • 钢丝绳zui 大绳速 0.129 m/s • 卷筒zui 大容绳量 210 m • 钢丝绳直径 15.5 mm • 钢丝绳缠绕层数 11 • 总减速比 280] • 卷筒 直径 mm 260 • 卷筒宽度 mm 240
张紧绞车
山东中煤zmjt061
张紧绞车介绍
• 张紧绞车能满足阻燃芯输送带的伸张率过大的张紧要求，特别是500米以上长距离带式输送机的张紧要 求，可避免长距离带式输送机启动时产生的波动现象。其优点是张紧行程调整范围大、张紧力控制准 确、长进速度平稳可调。因此该装置在矿用带式输送机上得到广泛应用。
张紧绞车技术参数
张紧绞车技术参数
• 电机型号 DSB7.5-4 功率 7.5 KW • 转速 r/min 1470 1120*1203*802mm • JZB-3张紧绞车 • 型号：JZB-3 • 丝绳zui大静张力：30 KN • 钢丝绳zui大绳速：0.117 m/s • 卷筒zui大容绳量：170 m • 钢丝绳直径：14 mm • 钢丝绳缠绕层数：9 • 总减速比：275
张紧绞车技术参数
• 卷筒直径：260 mm • 宽度：240 mm • 电机型号：DSB4-4 • 功率：4 KW • 转速：1470 r/min • 外形尺寸：1120*1189*704 mm
悔 男 能欲
读 儿 言速
书 读 之则
迟 。
书 时
,
身 能
不 达
性 。 三知
痴 黑 更而
， 发 灯不
张紧绞车原理
张紧绞车原理一、引言张紧绞车是一种常见的起重设备，广泛应用于工业、建筑、交通等领域。
其主要作用是通过拉紧绳索或链条，使货物或工具升降移动。
本文将详细介绍张紧绞车的原理和构造。
二、结构组成张紧绞车由以下几部分组成：1. 主体：包括底座、支架和主轴等部分，承载整个装置的重量和负荷。
2. 齿轮箱：位于主体内部，由齿轮和轴承组成，通过传动力将电机的转速转化为高速旋转力。
3. 电机：驱动齿轮箱旋转，提供动力源。
4. 离合器：控制电机与齿轮箱之间的连接和断开。
5. 制动器：控制货物下降速度和停止状态。
6. 绳索或链条：连接货物或工具与张紧绞车，并传递拉力。
三、工作原理张紧绞车的工作原理基于马力原理。
当电机启动时，通过离合器将电机与齿轮箱连接，并使齿轮箱旋转。
齿轮箱内部的齿轮传动力将电机的转速转化为高速旋转力，使主轴旋转。
主轴上的齿轮与绳索或链条相连，通过拉力将货物或工具升降移动。
当货物或工具下降时，制动器会自动启动并减缓下降速度，直到停止状态。
此时，离合器会自动断开电机与齿轮箱之间的连接，停止齿轮箱的旋转。
四、结构细节1. 主体：底座和支架是张紧绞车主体的两个部分。
底座承载整个装置的重量和负荷，并提供稳定的支撑。
支架固定在底座上，并支撑主轴和齿轮箱等部件。
2. 齿轮箱：位于主体内部，由齿轮和轴承组成。
其中，驱动齿轮由电机传来的功率带动，并通过中间齿轮传递给输出齿轮。
输出齿轮与主轴相连，将高速旋转力传递给绳索或链条。
3. 电机：驱动张紧绞车运作的关键部件。
通常采用交流电机或直流电机作为驱动源。
4. 离合器：控制电机与齿轮箱之间的连接和断开。
当离合器处于连接状态时，电机的转速被传递到齿轮箱中，从而驱动绳索或链条旋转。
当离合器处于断开状态时，电机与齿轮箱之间的连接被切断，张紧绞车停止运作。
5. 制动器：控制货物下降速度和停止状态。
通常采用液压式或电磁式制动器。
6. 绳索或链条：连接货物或工具与张紧绞车，并传递拉力。
变频绞车控制系统操作指南
变频绞车控制系统操作指南TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-变频绞车控制系统操作说明唐山开诚电器有限责任公司目录一、基本参数二、操作准备三、正常操作四、主要保护五、主要参数整定六、使用维护一、基本参数：(一)、电机参数1、额定功率：400kW。
2、额定电压：1140V。
3、额定电流：。
4、额定转速：100--1000rpm/min。
(二)、工艺参数：1、单滚筒矿车提升，滚筒直径：2m。
2、提升斜长：257m。
3、最高速度：s，爬行速度：应急速度：2.0m/s;检修速度：1ms,检修最低速度：。
4、减速比：1000:5、操作方式：手动，检修，应急,半自动。
二、操作准备：1、合1140V回路馈电开关Q01（Q02）。
2、合+DS柜断路器Q1-Q10；合+VFD变频器柜断路器Q1，Q2。
3、将操作方式转换开关+PA-S1置于“手动”位置，将主令手柄和制动手柄置于零位。
4、按“事故复位”按钮，待“硬件紧停”，“PLC1紧停”，“PLC2紧停”指示灯熄灭后，合制动油泵。
三、正常操作1、手动方式：将操作方式转换开关置于“手动”位置，收到信号系统“允许开车”信号后，司机台上“允许开车”指示灯点亮，“运行准备好”指示灯开始闪烁指示、此时司机可先操作主令手柄给电机送电，随即一次将制动手柄推到松闸位置，这时绞车进入运行状态。
主令手柄用来控制正反向速度大小，手柄推倒最大，对应额定速度。
制动手柄用来控制工作闸的开闭度。
当串车运行到斜井上终端相应的减速位置时，会自动减速，到达上停车位置手动停车。
停车时司机需要将制动手柄和主令手柄同时回零。
2、检修方式：在手动操作方式下，将检修旋钮打在“检修”位置，则“检修方式”指示灯开始闪烁指示，表明已进入“检修方式”。
检修开车与手动开车基本相同，只是最高速限定为1m/s。
检修方式还可用来挂绳或换绳。
3、应急方式1：在PLC1故障或与其有关的传感器故障时，将“应急方式”旋钮右转即进入“应急1”方式,这时利用PLC2可进行应急手动开车。
MPW 张紧绞车备件手册(PLC版)
MPW 张紧绞车备件手册
北京山潜天恒科技有限公司
MPW张紧绞车备件手册说明
1、零件件号以MPW—E—XXX，MPW—M—XXX，MPW—C—XXX，MPW—H—XXX，
MPW—G—XXX为标准格式进行编制。
其中：E代表电器零部件，M代表机械零部件，C代表水冷系统零部件，H代表液压站零部件，G代表减速机零部件
2、手册中各图片均为示意图，仅供参考，最终以实际产品为准
3、如由于产品技术改造或升级造成的产品外观和零部件数量的更改会在最新版本的手册中进行更新
4、用户如需采购手册中零部件，请与北京山潜天恒科技有限公司销售人员联系
联系电话：010--88203446
传真：010--88202117
Email：yhzhou@
4
7
8
注：内部接线端子图中为示意
隔爆接线腔内部端子布置图
就地控制箱内部面板端子
注：此两零件在MPW-E-057（就地控制箱）内部布置
安箱
注：PLC版本安操作箱内部端子布置示意
注：以下为BREVINI减速机备件
26
27
28
注：以下为变频器备件参考资料。
