不锈钢栏杆方案及技术标准

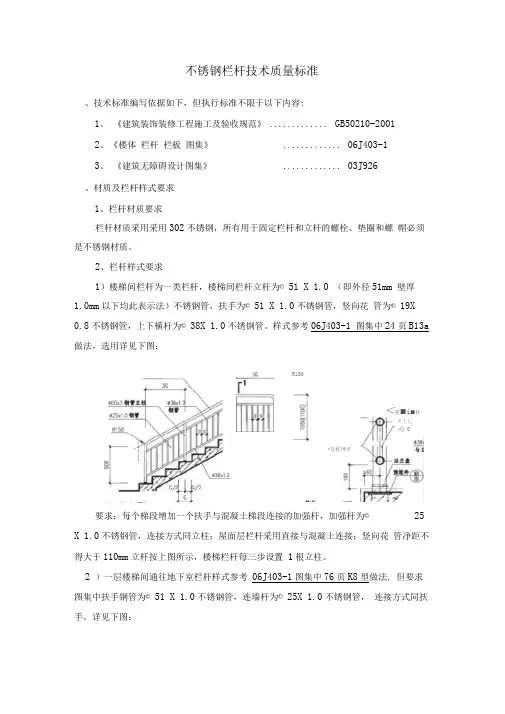

不锈钢栏杆技术质量标准、技术标准编写依据如下，但执行标准不限于以下内容:1、 《建筑装饰装修工程施工及验收规范》 ............. GB50210-20012、 《楼体 栏杆 栏板 图集》............. 06J403-1 3、 《建筑无障碍设计图集》............. 03J926、材质及栏杆样式要求 1、栏杆材质要求栏杆材质采用采用302不锈钢，所有用于固定栏杆和立杆的螺栓、垫圈和螺 帽必须是不锈钢材质。
2、栏杆样式要求1）楼梯间栏杆为一类栏杆，楼梯间栏杆立杆为© 51 X 1.0 （即外径51mm 壁厚1.0mm 以下均此表示法）不锈钢管，扶手为© 51 X 1.0不锈钢管，竖向花 管为© 19X 0.8不锈钢管，上下横杆为© 38X 1.0不锈钢管。
样式参考06J403-1 图集中24页B13a 做法，选用详见下图：要求：每个梯段增加一个扶手与混凝土梯段连接的加强杆，加强杆为© 25 X 1.0不锈钢管，连接方式同立柱；屋面层栏杆采用直接与混凝土连接；竖向花 管净距不得大于110mm 立杆按上图所示，楼梯栏杆每三步设置 1根立柱。
2 ）一层楼梯间通往地下室栏杆样式参考 06J403-1图集中76页K8型做法, 但要求图集中扶手钢管为© 51 X 1.0不锈钢管，连墙杆为© 25X 1.0不锈钢管， 连接方式同扶手。
详见下图：R150*宜柱坤丰＜需■i ■柱*丄匕迥.03）二层楼梯休息平台护栏直接坐在楼梯休息平台上返梁上，要求栏杆成活后距地面1100mm 竖向花管净距为110mm 立杆间距为700mm 下横杆距上返梁100mm 上横杆距扶手100mm 主杆扶手、立杆为© 51 X 1.0不锈钢管，竖向花管 为© 19X 0.8不锈钢管，上下横杆为© 38X 0.8不锈钢管，样式参考下图楼梯间 栏杆水平段做法，但上横杆直接与两侧墙连接（不选用下图带圆弧形式）4）室内不锈钢护窗栏杆样式参考下图做法，上下横杆为© 51X1.0不锈钢 管，竖向花管为© 25X 0.8不锈钢管。
