带表卡尺使用方法及注意事项课件
卡尺的使用方法培训PPT
4.深度卡尺
● 如测量内孔深度时应 把基座的端面紧靠在 被测孔的端面上，使 尺身与被测孔的中心 线平行，伸入尺身， 则尺身端面至基座端 面之间的距离，就是 被测零件的深度尺寸。
卡尺的使用方法
编制：***Leabharlann 1.卡尺种类①游标卡尺
②带表卡尺
③数显卡尺
④深度尺
外尺寸测量 内尺寸测量
阶差测量 深度测量
2-1.使用前的注意事项
①使用少量润滑油擦拭基准端面及滑动 部位。
②全行程移动尺框，确认是否被卡住等。 ③清洁测量面后，使其贴合，确认下面 的内容： a.外侧测量面：对准光源时，看不到光 是正常的。(图1) 有污渍、碎屑或毛刺等不能完全贴合时， 有时能看到光。(图2) b.内侧测量面：对准光源时，仅能看到 一点光的状态是正常的。(图1)
~THE END~
c.请确认基准点。(图3)
2-2.使用中的注意事项
①读取刻度时，请将视线对准正面， 注意视差。
②测量时，请使用一定的力量，尽 量在量爪根部测量。(图5)
③请不要在测量面倾斜的状态下测 量。(图6)
2-3.使用后的注意事项
①使用后，确认各部位有无损伤并将整 体清洁干净。
②在附着有水溶性切削油等场所使用时， 清洁后，请务必进行防锈处理。
③将外侧量爪打开0.2～2mm左右，无 需拧紧紧固螺钉保管。(图7)
④卡尺不能在高温、高湿、多粉尘及多 油污的场所长期存放。
⑤如使用数显型卡尺，若长期不使用时 请取下电池。
3.卡尺测量方法
带表卡尺使用方法及注意事项(幻灯片)
02 带表卡尺使用方法
测量前的准备
检查带表卡尺的外观
确保卡尺没有明显的划痕、破 损或松动部件。
清洁卡尺测量面
使用干燥的布擦拭测量面，确 保没有灰尘或杂物。
选择合适的量程
根据测量需求选择合适的卡尺 量程，避免测量过大或过小的 尺寸。
安装带表头
将带表头安装在卡尺的主尺上 ，确保安装牢固。
测量高温物体时，应等 物体冷却后再进行测量， 以防卡尺变形。
使用过程中避免剧烈震 动或撞击卡尺，以免影 响测量精度。
保养与维护
01
02
03
04
使用后清洁卡尺测量面和刻度 ，保持清洁度。
定期检查卡尺的零位和测量范 围是否准确，如有问题及时调
整。
长时间不使用时，应将卡尺收 纳在干燥、避光的地方，以防
受潮和老化。
如有轻微划痕可尝试用细砂纸轻轻打磨，如有严重损伤 应及时更换测量部分。
04 带表卡尺与其他测量工具 的比较
与数显卡尺的比较
测量精度
带表卡尺通常具有更高的测量精 度，能够达到0.02mm，而数显 卡尺的精度通常在0.01mm左右。
测量范围
数显卡尺的测量范围相对较小，适 用于中小尺寸的测量，而带表卡尺 则适用于大尺寸和长距离的测量。
操作简便性
数显卡尺通常需要按下按钮或旋转 旋钮进行读数，而带表卡尺则可以 直接观察表盘读数，操作更简便。
与千分尺的比较
01
02
03
测量精度
带表卡尺和千分尺的测量 精度相当，都可以达到 0.02mm左右。
测量范围
千分尺的测量范围较广， 适用于多种尺寸的测量， 而带表卡尺则适用于大尺 寸和长距离的测量。
测量技巧
带表卡尺的读数方式课件
PPT学习交流
1
表盘上面每一刻度的值为“0.02mm”，表盘指针每旋转一整圈的值等于主尺上面一个
刻度的值，为“1mm”。
读数时，先读主尺上面的值，再读表盘上面的值。当主尺上面的值为偶数时，我们
则在表盘上读右半圈的数值；当主尺上面的值为奇数时，我们则在表盘上读左半圈
PPT学习交流
6
PPT学习交流
4
如图我们可以看到，一元硬币的直径在卡尺上的数值可由两部分读出：主尺上的值为 “25mm”，表盘上的值为“0.02”，由此得出一元硬币的直径为“25.02mm”。
PPT学习交流
5
通过此图我们可以看到，五角硬币在卡尺的主尺上的值为“20mm”，表盘上的值为 “0.49mm”，由此得出五角硬币的直径为“20.49mm”。
的数值。（如下）
PPT学习交流
2
如图：主尺上的值为“4mm”，为偶数，我们在表盘上面的读数则取右半圈数值，为 “0.66mm”，总数值为“4.66Hale Waihona Puke m”。PPT学习交流3
如图：主尺上的值为“5mm”，为奇数，那么我们在表盘上面的的读数则取左半圈数值， 为“0.94mm”，总数值为“5.94mm”。

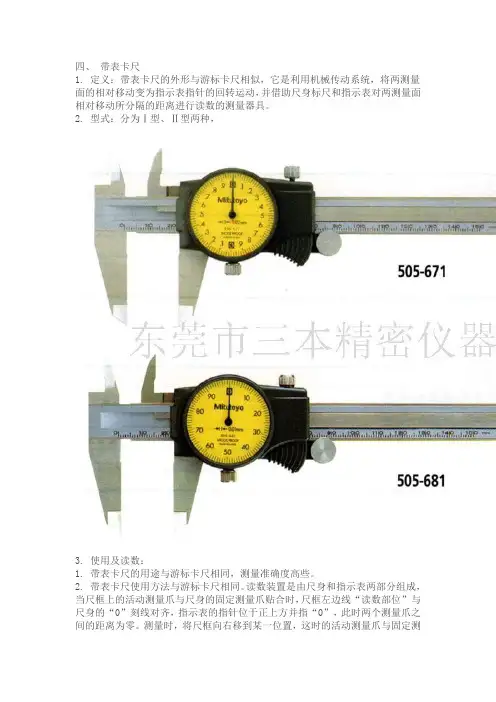

带表卡尺的使用
四、带表卡尺
1. 定义：带表卡尺的外形与游标卡尺相似，它是利用机械传动系统，将两测量面的相对移动变为指示表指针的回转运动，并借助尺身标尺和指示表对两测量面相对移动所分隔的距离进行读数的测量器具。
2. 型式：分为Ⅰ型、Ⅱ型两种，
3. 使用及读数：
1. 带表卡尺的用途与游标卡尺相同，测量准确度高些。
2. 带表卡尺使用方法与游标卡尺相同。
读数装置是由尺身和指示表两部分组成，当尺框上的活动测量爪与尺身的固定测量爪贴合时，尺框左边线“读数部位”与尺身的“0”刻线对齐，指示表的指针位于正上方并指“0”，此时两个测量爪之间的距离为零。
测量时，将尺框向右移到某一位置，这时的活动测量爪与固定测
量爪之间的距离就是被测尺寸。
被测尺寸的整数部分可从“读数部位”左边的尺身刻度线上读出，而小数部分可由指示表指针读出。
五、电子数显卡尺
1. 定义：是利用电子测量和数字显示原理，对两测量面相对移动分隔的距离进行读数的测量器具。
2. 结构型式：
3. 使用及读数：
使用方法与相应的游标卡尺相同，可从显示器上直接读取被测数值。
六、电子数显深度卡尺
1. 定义：是利用电子测量和数字显示原理，对尺框测量面和尺身测量面相对移动分隔的距离进行读数的测量器具。
2. 结构型式：
3.使用及读数：
使用方法与相应的游标卡尺相同，可从显示器上直接读取被测数值。
七、电子数显高度卡尺
3. 定义：是利用电子测量和数字显示原理，对装置在尺框上的划线量爪工作面与底座工作面相对移动分隔的距离进行读数的测量器具。
4. 结构型式：
3.使用及读数：
使用方法与相应的游标卡尺相同，可从显示器上直接读取被测数值。
带表卡尺的读数方式
五金行业
五金行业是另一个带表卡尺的应用领域。在五金制品的制造 过程中，带表卡尺用于测量各种金属材料的尺寸、角度等参 数，以确保产品质量和精度。
五金行业对带表卡尺的耐磨性和耐腐蚀性要求较高，因此需 要选择具有良好耐久性的带表卡尺。
其他行业
其他行业如汽车制造、航空航天、医 疗器械等也需要使用带表卡尺进行尺 寸测量。这些行业对带表卡尺的精度、 稳定性、可靠性等都有较高的要求。
适的测量单位。
读数方法
带表卡尺的读数方法与 普通游标卡尺相似，首 先读整数部分，然后读 小数部分。读数时要注 意整数部分和小数部分
的读数方向要一致。
测量后保养
测量完毕后，将带表卡 尺擦拭干净，收纳在干 燥的地方，避免与硬物 接触，以免划伤测量面
和表盘。
带表卡尺的保养方法
定期清洁
使用柔软的布擦拭带表 卡尺的测量面和表盘，
带表卡尺的种类
总结词
带表卡尺可分为机械式和电子式两种类型。
详细描述
机械式带表卡尺通常采用齿轮和杠杆等机械结构来传递测量结果，而电子式带表 卡尺则通过传感器和电子显示来显示测量结果。两者各有优缺点，适用于不同的 测量需求。
带表卡尺的结构
总结词
带表卡尺主要由测量爪、表盘、表盘指 针、测量杠杆、游标尺等部分组成。
03
清洁卡尺
使用前应清洁带表卡尺的 测量面和量爪，确保没有 灰尘、污垢或杂物影响测 量精度。
检查电池
如果带表卡尺使用电池， 请确保电池已经安装并处 于良好状态，以保证卡尺 的正常工作。
校准
如果带表卡尺具有校准功 能，使用前应进行校准， 以确保测量结果的准确性。
读数步骤
01
02
03
04
带表游标卡尺的读数方法
带表游标卡尺的读数方法
1. 准备：将游标卡尺放在读数的物体上，使其与测量目标的参考点对齐。
2. 主刻度读数：读取游标卡尺上的主刻度值，一般是粗线之间的数字，例如在毫米卡尺上，一个粗线代表1毫米，两个粗线之间的数字依次为0、1、2、3等。
3. 读取游标刻度：游标卡尺上的下一条细线与主刻度上的数字相比较，确定游标卡尺的刻度值。
在毫米卡尺上，细线之间表示0.01毫米的间隔。
4. 求和：将主刻度值和游标刻度值相加，得到最终读数。
例如，如果主刻度值是10，游标刻度值是0.36毫米，则最终读数为10.36毫米。
带表卡尺操作规程
带表卡尺操作规程（ISO9001-2015）1.0目的：确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。
2.0范围：2.1该操作规范适用于公司带表卡尺的使用。
2.2该仪器适用于公司产品使用各零部件的内径、外径、长度、宽度、深度、厚度等的测试。
3.0职责与权限：3.1使用部门：使用人员负责日常仪器的点检；使用人员严格按此规范正确操作。
3.2质量中心：负责仪器的校验计划安排和实施校验.4.0带表卡尺带表卡尺是通过齿轮条传动系统,将两测量爪相对移动转变为指示表指针的回转运动,并借助尺身刻度和指示表,对两测量爪相对移动所分隔的距离进行读数的一种长度测量工具。
4.1基本结构简图:4.2性能特点:a) 具有测量内径、外径、深度、台阶四种测量功能（见下图），能进行直接测量和比较测量；b) 不锈钢制造，刻线面无光镀铬，激光刻线、线纹清晰、耐磨；c) 测量范围在200mm以上的带表卡尺带有微动滚轮，可滚轮微调，便于单手操作；d) 指示表具有防震性能和外圈锁紧装置。
4.3使用说明:a) 使用前,松开表上方紧固螺丝，并将尺表平稳移开，用布将各测量面和导向面擦拭干净；b) 零位校正：测量前卡尺两外测量面必须要保持相接触，同时要注意表针与表盘上方之“零”刻度线重合。
如未重合，则松开表圈紧固螺丝，转动表盘使表针与零刻度线对齐。
然后要拧紧表圈紧固螺丝。
4.4读数方法：a) 使用前先对好“0”位；b) 尺身分度值为1mm，尺身测量范围依规格而定（150mm、200mm、300mm）表盘分度值为0.02mm，表盘指示范围为2mm。
如下图所示：主刻度（尺身刻度）为27mm，表圈指针读数为0.96,读数结果是：27.96mm。
c) 直接测量和比较测量：直接测量：用卡尺直接在工件上测量，按上述读数方法读出工件的测量值；比较测量：将标准量块（或标准样件）置于两测量面之间[孔，则用圆矩塞规（环规）]，先松开表盘紧固螺丝，转动表盘，使指针与“零线”重合，锁紧表盘，然后测量工件，从表盘上即可读出工件相对于标准件样件的尺寸差值。
内校报告-带表游标卡尺
内校报告-带表游标卡尺一、引言带表是测量长度和内外直径的一种常见仪器，广泛应用于工程测量和制造行业中。
游标卡尺则是一种常用的线性测量工具，能够以毫米级的精度测量长度。
本报告将介绍带表和游标卡尺的原理、使用方法以及常见的注意事项。
二、带表的原理和使用方法1.带表的原理：带表是由一个可伸缩的卷尺组成，卷尺上有刻度，可以直接读取长度或者直径。
它的工作原理是利用带子的非常软性和延展性，将其包裹在待测对象上，然后直接读取刻度上的数值即可。
2.带表的使用方法：（1）将带子缓慢地绕过待测对象，确保带子与被测物体的表面保持贴合；（2）当测量长度时，可以直接读取刻度上的数值，确定长度；（3）当测量直径时，需要将长度数值除以3.14，即可得到直径的数值。
3.带表的注意事项：（1）在使用带表时，要保持带子的平整，不要使其扭曲或者翻卷；（2）在读数时，要保证视线垂直于刻度，以避免读取错误。
三、游标卡尺的原理和使用方法1.游标卡尺的原理：游标卡尺由刻度尺、主尺和游标构成。
刻度尺和主尺的刻度分别代表毫米和厘米，游标用于读取更高精度的数值。
游标卡尺的工作原理是利用刻度尺和游标的相对位置来测量长度。
2.游标卡尺的使用方法：（1）将被测物体夹在游标卡尺的两个测量面之间；（2）观察游标的位置，游标上的刻度与主尺上的刻度对齐后，即可读取测量数值。
3.游标卡尺的注意事项：（1）在使用游标卡尺时，要保持测量面的清洁，以避免读取错误；（2）在读数时，要保证视线垂直于刻度，以减小读取的误差。
四、结论带表和游标卡尺是常见的线性测量工具，广泛应用于工程测量和制造行业中。
带表通过直接读取刻度上的数值测量长度和直径，而游标卡尺通过相对位置的读取实现更高精度的测量。
在使用这两种测量工具时，需要注意保持测量面的清洁和保持视线垂直于刻度，以确保测量的准确性。
总之，带表和游标卡尺的使用方法相对简单，但在实际应用中需要特别注意保养和正确使用，以保证测量的准确性。
带表卡尺使用方法及注意事项(幻灯片)
04
打开卡尺
将卡尺的测量面与被测物体表 面贴合，确保测量面与物体表
面平行。
固定卡尺
用双手固定卡尺，避免卡尺移 动或滑落。
读取数值
通过卡尺的表盘或显示屏读取 测量数值，确保读数清晰、准
确。
记录数据
将测量数值记录在笔记本或工 作单上，以便后续处理和分析
。
读数方法
读取整数位和小数位
根据卡尺的类型和精度，读取 测量数值的整数位和小数位。
带表卡尺的特点
01
02
03
高精度
带表卡尺通常具有高精度 测量能力，能够满足各种 测量需求。
轻便易携
带表卡尺通常设计得轻巧， 方便携带和使用。
耐用性
带表卡尺的测量机构和表 盘通常采用高质量材料制 成，具有较长的使用寿命。
带表卡尺的种类
机械带表卡尺
通过机械方式将测量结果反映在 表盘上。
电子带表卡尺
通过电子方式将测量结果以数字 形式显示在屏幕上。
02
带表卡尺使用方法
测量前的准备
检查卡尺的外观
确保卡尺没有明显的划 痕、破损或变形。
清洁卡尺
使用干净的布擦拭卡尺 的测量面和表盘，确保
没有灰尘或杂物。
校准卡尺
根据卡尺的类型和精度 要求，按照说明书进行
校准。
选择合适的量程
根据测量需求选择合适 的量程，确保测量范围
符合要求。
测量操作步骤
01
02
03
带表卡尺使用方法及注意 事项
• 带表卡尺简介 • 带表卡尺使用方法 • 带表卡尺使用注意事项 • 带表卡尺常见问题及解决方法
01
带表卡尺简介
带表卡尺的定义
01
带表卡尺是一种测量工具，通过 机械或电子方式将测量结果以数 字或指针形式显示在表盘上。
带表卡尺操作管理规程
带表卡尺操作管理规程1．目的1.1提供测量员带表卡尺操作之依据。
2．适用范畴2.1适用于配件品质治理室测量室之带表卡尺。
3．定义无4．仪器特点4.1带表卡尺(以下简称表卡)是一种结构较一般，精度较高的量具。
由于其读数采纳表盘指示的形式,故读数时较为方便快捷准确，高了效率。
4.2带表卡尺的结构形状如下图：4.3组成：表卡除了一样游标尺的构件外，还增加了表盘齿条齿轮等。
5．使用方法：5.1 使用前，擦净量爪的端面，幸免有灰尘、铁屑等阻碍测量精度。
5.2检查零位是否对准，即当两卡脚测量面接触时，主副尺零线应对齐。
5.3 测量外尺寸时，应先把量爪张开得比被测尺寸稍大。
5.4 测量内尺寸时，应把量爪张开得比被测尺寸小些。
5.5 慢慢推或拉游标卡尺副尺量爪，使它轻轻地接触被测表面。
如下图：5.6读数方法5.6.1先读整数：看刻度读取端面左边起主尺上第1条刻线的数值，即为整个读数的整数部份。
指针表盘滑尺固定螺丝表盘固定螺丝 内侧测定面断差层测定面主尺 外侧测定面(表盘式结构图)5.6.2 读小数：看表盘针所指的位置，和指针对齐的刻线即为小数部份。
使用前，擦净量爪的端面，幸免有灰尘、铁屑等，阻碍测量精度。
5.6.3将上面两次读取的数相加，即为所测尺寸。
5.6.4举例说明：最小读数为0.02mm时，量表转1圈为2mm ，如下图本尺16mm，表0.62mm，则实际读数为16.62mm。
6．注意事项：6.1测量前要校对“0”线；6.2测量时量爪要轻轻地靠向被测面。
接触后推后，推力不能过大，否则整个副尺会斜，而造成测量误差。
有微调螺母的，转动螺母的力同样也不能过大。
6.3 测量时，被测面与卡尺应成垂直状态，量爪不能歪斜。
且依照被测面的形状选择量爪的适当部位进行测量；6.4 读数时，应将卡尺持平，朝着亮的方一直读数，眼睛应垂直于表盘，沿着指针的方向读数；6.5不要用油石、砂纸等硬物去刮擦量具测量面和刻线部分，清洁卡尺需用干凈的软布；6.6 不要用手触摸量具测量面，以免受蚀生锈,阻碍精度；6.7 使用过程中应轻拿轻放，用完应及时放回卡尺盒，幸免不慎掉入地面摔坏。
卡尺使用方法与注意事项讲解
對齊
首先确认游标卡尺的刻度，其每小格是0.02mm还是0.05mm 读取量测结果的整数位，读取原则为：自游标卡尺0刻度线向左 侧之第一个主尺的刻度做为量测结果证整数部分;
Exercise
40
50
60
mm
0.05mm
0
2
4
6
8
10
(1)
70
80
90
0
1
2
3
4
100
110
mm
0.02mm
(2)
2.2 附表卡尺的读数原理 借助齿轮与齿条之间的传动，将齿轮沿的位移转变为指针的角度位移，
实例图示：
示例三：测定深度时,对着测定面将测深尺设为直角。 图六的测定面与卡尺的测深尺没有成为直角，已发生倾斜造成了测 量误差。
图六
NG
图七 OK
3.4 用卡尺测量台阶尺寸
如图，台阶尺以卡卡尺右端面为基准面,测量时将被测样品与卡尺放置 在同一平面上，移动尺身将台阶尺测量面贴上被测工件时进行读数， 即为测量尺寸.
怎么知道?
在相同条件下,移动尺框,使外量爪两测量面接触,重复10次并读数 示值变动性=读数Max-读数Min
示值变动性不得大于卡尺的一个跳变 ！！！
四、电 子 卡 尺 的 使 用 及 保 养 注 意 事 项
4.1 多次多点测量时,应定时对“零”位确认。 4.2 每天使用后,用渗有防锈油的软布清洁卡尺各部位。
实例图示：
图示一：测高度差时测定面要紧挨着被测物体。
图一 OK
3.5 使用中需注意的细节 a) 卡尺的日常检查
b) 每次测量前对卡尺进行归零,先将两测量面的油污杂质等清除，然后再检查两 测量面的啮合度
第二章卡尺使用说明-PPT课件
3、使用注意事项
• 使用卡尺测量零件尺寸时，必须注意以下几点： • ①测量前应把卡尺擦干净,检查卡尺的两个测量面和测量刃口是否平直无 损,把上、下两个量爪紧密贴合时,应无明显的间隙; • ②移动尺框时,活动要自如,不应有过松或过紧,更不能有晃动现象; • ③测量产品时,卡尺的测量面不可轻斜; • ④测量时,用力要均匀,产品保持要掉不掉的状态； • ⑤卡尺的液晶显示处不可碰油、碰水； • ⑥测量零件时,零件上不能有异物,并在常温下测量； • ⑦应避免快速移动和跌落碰撞；不使用时按关闭键（OFF），长期不使 用时应取出电池。
30
尺身 尺框
40
50
0
1
2
图 2-6
3
4
5
4、 游标卡尺的测量精度
量或检验零件尺寸时，要按照零件尺寸的精度要求，选用相适应的量 具。游标卡尺是一种中等精度的量具，它只适用于中等精度尺寸的测 量和检验。用游标卡尺去测量锻铸件毛坯或精度要求很高的尺寸，都 是不合理的。前者容易损坏量具，后者测量精度达不到要求，因为量 具都有一定的示值误差。游标读数值：0.02 视值总误差：±0.02。 例如，用游标读数值为0.02mm的0～125mm的游标卡尺(示值误差为 ±0.02mm)，测量 50mm的轴时，若游标卡尺上的读数为50.00mm， 实际直径可能是 50.02mm，也可能是 49.98mm。这不是游标尺的使 用方法上有什么问题，而是它本身制造精度所允许产生的误差。因此， 若该轴的直径尺寸是（ ）则轴的制造公差为0.025mm，而游标卡 尺本身就有着±0.02mm的示值误差 ，选用这样的量具去测量，显然是
正确
图2-8
错误
（4）当测量零件的内尺寸时：图2-9所示。要使量爪分开的距离小于所测内 尺寸，进入零件内孔后，再慢慢张开并轻轻接触零 件内表面，用固定螺钉固定尺框后，轻轻取出卡尺 来读数。取出量爪时，用力要均匀，并使卡尺沿着 孔的中心线方向滑出，不可歪斜，免使量爪扭伤； 变形和受到不必要的磨损，同时会使尺框走动，影 响测量精度。 图2-9 内孔的测量方法 卡尺两测量刃应在孔的直径上，不能偏歪。图2-10为带有刀口形量爪和 带有圆柱面形量爪的游标卡尺，在测量内孔时正确的和错误的位置。当量爪 在错误位置时，其测量结果，将比实际孔径D要小 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编辑：胡一剑
学习交流PPT
1
带表卡尺的结构
学习交流PPT
2
带表卡尺的精度
1）主尺一小格为1mm 2)表盘一小格为0.02mm
学习交流PPT
3
带表卡尺的读数方法
1、先读主尺——看游标零线的 左边，尺身上最靠近的一条刻线 的数值，读出被测尺寸的整数部
分 2)表盘一小格为0.02mm
其是大尺寸的卡尺更应注意，否
则尺身会弯曲变形。
学习交流PPT
15
维护保养
（5）带深度尺的游标卡尺，用完
后，要把测量爪合拢，否则较细
的深度尺容易变形甚至折断。
（6）卡尺使用完毕，要擦净上油，
放到卡尺盒内，注意不要锈蚀或
弄脏。
学习交流PPT
16
考试题
学习交流PPT
17
考试题
学习交流PPT
18
考试题
平均值。
学习交流PPT
13
维护保养
（1）不允许把卡尺的两个测量爪 当做螺钉扳手用，或把测量爪的 尖端用作划线工具、圆规等。 （2）不准把卡尺代替卡钳、卡板 等，在被测件上来回推拉。
学习交流PPT
14
维护保养
（3）移动尺框和微动装置时，不
要忘记松开紧固螺钉；但也不要
松得过量，以免螺钉脱落丢失。
（4）测量结束要把卡尺平放，尤
爪沿着直径方向轻轻接触孔壁，再把测
量爪在孔壁上稍微游动一下，以便找出
最大尺寸部位。注意测量爪应放在孔的
直径方向。
学习交流PPT
10
带表卡尺的测量方法
测量沟槽宽度时，卡尺的操作方法 与测量孔径相似，测量爪的位置也应摆 正，要垂直于槽壁， 测量深度时， 应使游标卡尺的尺身下端面与被测件的 顶面贴合，向下推动深度尺，使之轻轻 接触被测底面，
学习交流PPT
8
带表卡尺的测量方法
卡尺的两个测量爪应垂直于被测表面。 同样道理，读数之后要先把活动测量爪 移开，再从被测件上取下卡尺；在活动 测量爪还没松开之前，不允许猛力拉下 卡尺。
学习交流PPT
9
带表卡尺的测量方法
测量内孔时，先把测量爪张开得比
被测尺寸稍小，再把固定测量爪靠在孔
壁上，然后慢慢拉动尺框，使活动测量
学习交流PPT
11
注意事项
（1）测量力要适当，以夹住零 件不掉为原则。
（2）选用测量爪适当的部位， 测量时应尽量避免使用刀口形测量面 而使用靠近尺身的平测量面。
学习交流PPT
12
注意事项
（3）测量温度要适宜，当卡
尺和被测件的温度相同时，测量
温度与标准温度的允许偏差可适
当放宽。
（4）适当增加测量次数，取
学习交流PPT
19
考试题
学习交流PPT
20
考试题
学习交流PPT
21
谢谢大家！
学习交流PPT
22
学习交流PPT
4
带表卡尺的读数方法
读数=主尺读数+ 表盘读数
学习交流PPT
5
带表卡尺的读数
学习交流PPT
6
带表卡尺的读数
学习交流PPT
7
带表卡尺的测量方法
测量外径时，先把量爪张开比被测 尺寸稍大，再把固定测量爪与被测表面 靠上，慢慢推动尺框，使活动测量爪轻 轻地接触被测表面，稍微移动一下活动 测量爪，以便找出最小尺寸部位，可获 得正确的测量结果。
