实验1 双绞线的制作及使用方法-课件(PPT·精·选)
合集下载
《双绞线制作》说课课件
随着网络技术的普及，双绞线制作技能 在各行各业中得到了广泛应用，如家庭 网络搭建、办公室网络布线、企业网络
维护等。
本课程旨在培养学生掌握双绞线制作的 基本技能，为后续学习网络工程、网络
维护等课程打下基础。
课程目标
01
掌握双绞线的分类、线 序排列及标识方法。
02
03
04
学会使用网线钳进行双 绞线的剥线、压接及测 试。
使用方法
将剥线刀置于线皮与线芯 交界处，轻轻用力，顺势 剥离线皮。
RJ45水晶头
作用
连接双绞线与网络设备，实现数据传 输。
要求
使用方法
将剥好皮的双绞线插入水晶头，用专 用夹具压接，确保线芯与水晶头接触 良好。
质量可靠，接口规范，以保证数据传 输的稳定性和可靠性。
测线器
作用
检测制作的双绞线是否正常工作。
水晶头接插力度与角度
总结词
水晶头接插力度与角度的控制是双绞线 制作过程中的细节问题，合适的操作有 助于确保水晶头与线缆的稳定连接。
VS
详细描述
在插入水晶头时，应保持适中的力度，避 免过紧或过松。同时，要确保水晶头与线 缆的角度合适，以防止线缆在插入过程中 发生扭曲或受力不均。
测线器使用方法与注意事项
双绞线的应用场景
总结词
双绞线广泛应用于通信、网络、监控、工业控制等领域，是现代信息传输的重要手段之 一。
详细描述
在通信和网络领域，双绞线被大量用于连接计算机、交换机、路由器等设备，实现数据传输 和信号控制；在监控领域，双绞线可以传输视频信号和音频信号，保障监控系统的正常运行
；在工业控制领域，双绞线可以传输传感器信号和控制信号，实现自动化控制。
课程展望
实验1：双绞线制作ppt课件

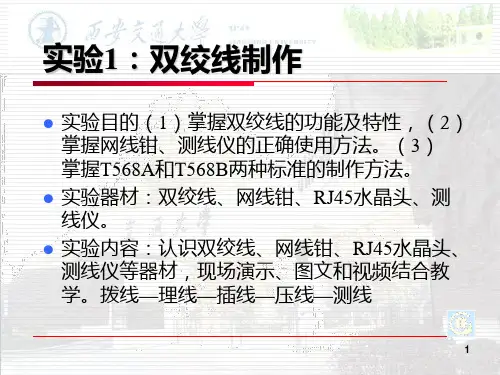

实验1：双绞线制作
实验目的（1）掌握双绞线的功能及特性，（2） 掌握网线钳、测线仪的正确使用方法。（3） 掌握T568A和T568B两种标准的制作方法。
实验器材：双绞线、网线钳、RJ45水晶头、测 线仪。
实验内容：认识双绞线、网线钳、RJ45水晶头、 测线仪等器材，现场演示、图文和视频结合教 学。拨线—理线—插线—压线—测线
21
测线仪
22
测线仪
23
测线仪
24
18
测线仪
19
测线仪
测试线缆：RJ11、RJ45 电源： 9V 电池耗电： 25MA 体积： 10.5*10.5*2.6 mm 重量： 200G
20
测线仪
一、功能： 对双绞线1，2，3，4，5，6，7，8，G线对逐根（对）测试，并可区分判定哪一
根（对）错线，短路和开路。 二、双绞线测试：按下OFF键即可开机，同时CABLE灯闪烁，即可进行主动扫描
1
双绞线
（1）双绞线常见的有三类线，五类线和超 五类线，以及六类线
2
双绞线
（2）双绞线选购注意事项
看外观:合格的双绞线外护套字符标示清晰，主要包含生产厂 家，长度标示，规格标示等；各线对的线芯颜色符合规范。
看价格:正品AMP超五类大概价格是750元左右
看线径：国标超五类双绞线线径标准为0.51mm
交叉双绞线作用：一般用于计算机和计算机的连接；当集线器的
级联时，用于集线器的普通端口和其普通端口相连的情况。
4
双绞线
(4)双绞线做法步骤
5
双绞线
6
双绞线
7
双绞线
8
双绞线
9
双绞线
10
双绞线
11
实验目的（1）掌握双绞线的功能及特性，（2） 掌握网线钳、测线仪的正确使用方法。（3） 掌握T568A和T568B两种标准的制作方法。
实验器材：双绞线、网线钳、RJ45水晶头、测 线仪。
实验内容：认识双绞线、网线钳、RJ45水晶头、 测线仪等器材，现场演示、图文和视频结合教 学。拨线—理线—插线—压线—测线
21
测线仪
22
测线仪
23
测线仪
24
18
测线仪
19
测线仪
测试线缆：RJ11、RJ45 电源： 9V 电池耗电： 25MA 体积： 10.5*10.5*2.6 mm 重量： 200G
20
测线仪
一、功能： 对双绞线1，2，3，4，5，6，7，8，G线对逐根（对）测试，并可区分判定哪一
根（对）错线，短路和开路。 二、双绞线测试：按下OFF键即可开机，同时CABLE灯闪烁，即可进行主动扫描
1
双绞线
（1）双绞线常见的有三类线，五类线和超 五类线，以及六类线
2
双绞线
（2）双绞线选购注意事项
看外观:合格的双绞线外护套字符标示清晰，主要包含生产厂 家，长度标示，规格标示等；各线对的线芯颜色符合规范。
看价格:正品AMP超五类大概价格是750元左右
看线径：国标超五类双绞线线径标准为0.51mm
交叉双绞线作用：一般用于计算机和计算机的连接；当集线器的
级联时，用于集线器的普通端口和其普通端口相连的情况。
4
双绞线
(4)双绞线做法步骤
5
双绞线
6
双绞线
7
双绞线
8
双绞线
9
双绞线
10
双绞线
11
网络基础实训之制作双绞线PPT课件
CHENLI
1
第1章 网络基础实训之制作双绞线
⑵ 理线
将4对线对分离，可看到每 个线对都由一根花线和一根 彩线缠绕而成，彩线可分为 橙、绿、蓝、棕四色，对应 的花线则分别为白橙、白绿、 白蓝和白棕，依次解开缠绕 的线对，并按标准的线序排 序，自左到右依次为：白橙、 橙、白绿、蓝、白蓝、绿、 白棕、棕
CHENLI
13
第1章 网络基础实训之局域网组网
任务三 网络协议的安装与配置
网络协议是通信双方需要遵守的通信规则，它的主要是起 到一个翻译的作用，将通信双方所使用的“语言”翻译给 对方，网络通信离开了相应的协议是不能实现的。TCP/IP 协议是现在计算机网络上广泛使用的通信协议，通常情况 下，安装操作系统时是默认安装的，一般不需要单独安装， 除非有人为的调整。
CHENLI
16
第1章 网络基础实训之对等网的组建
对等网的组建
1.物理连接 将需要组建对等网的计算机按照下图所示的方式，用直通 双绞线与集线器或交换机连接起来。
CHENLI
17
第1章 网络基础实训之对等网的组建
2.添加协议
Windows操作系统默认的协议是TCP/IP协议，在组建对等 网时，为了使计算机在网上邻居中可见，需要添加 NetBEUI协议。
⑵ 在命令窗口中输入：ping 192.168.1.10，即ping本机 的IP地址，若ping通，表示本机网络设置正常，否则需要 检查本机的相关网络设置；
⑶ 在命令窗口中输入：ping 192.168.1.14，如果ping 通，表示本机与被ping计算机的网络工作正常，否则要检 查两台计算机连接设备和物理线路。
CHENLI4Fra bibliotek第1章 网络基础实训之制作双绞线
网线之双绞线的制作方法ppt课件.ppt
(4)剪齐：
把线尽量抻直 （不要缠绕）、压平 （不要重叠）、挤紧 理顺（朝一个方向紧 靠），然后用压线钳 剪线刀口把线头剪平 齐。
(5)插入：
以拇指和中指捏住 水晶头，使有塑料弹片 的一侧向下，针脚一方 朝向远离自己的方向， 并用食指抵住；另一手 捏住双绞线外面的胶皮， 缓缓用力将8条导线同时 沿RJ-45头内的8个线槽 插入，一直插到线槽的 顶端。
橙 白棕 棕 绿 白棕 棕
T568A标准的记忆方法：绿蓝橙棕，白线在前 ，三五交换
12 3 4 5 6 7 8
白 绿
绿
白 橙蓝
蓝
白 蓝橙
橙
白 棕
棕
T568B标准的记忆方法：橙蓝绿棕，白线在前 ，三五交换
12 3 4 5 6 7 8白 Nhomakorabea橙橙
白 蓝绿
蓝
白白 绿蓝
绿
白 棕
棕
T568A的标准 <返回
T568B的标准 <返回
(6)压制：
确认所有导线都到位，
并透地水晶头检查一遍线
序无误后，就可以用压线
压入
压制RJ-45头了。
将RJ-45头从无牙的一侧推入压线钳夹槽后，用 力握紧线钳(如果您的力气不够大，可以使用双手一 起压)，将突出在外面的针脚全部压入水晶并头内。
网线的测试：
通线若缆我测的们试话把的，在线在R缆测J-为4试5直两仪 上端的的8接个口指插示入灯测应试该仪依的 次两为个绿接色口闪之过后，，证打明开测 了试网仪线我制们作可成以功看，到可测试 以仪顺上利的的两完组成指数示据灯的都发在 送闪与动接。收。
网线之双绞线的制作方法
——— 全南县高级职业技术学校 制作人：易欢
双绞线的制作方法
双绞线的制作PPT课件
a
13
双绞线的连接方式
3.连接网卡和集线器 如果左手握住水晶头，将有
弹片的一面朝下，带金属片的 一面朝上，线头的插孔朝向右 手一侧时，可以看到连接头中 的8个引脚。为了叙述方便， 我们对引脚进行编号，如图1 所示。
a
14
双绞线的连接方式
3.连接网卡和集线器 双绞线连接网卡和
集线器时，两端的RJ45水晶头中线对的分 布排列必须是完全一 致的，称为"直通"的 排列方式。如图2所 示。
双绞线的制作
本课重点：学会制作双绞线的直连 与交叉互连方法
本课难点：双绞线的交叉互连方法 本课内容：一 认识双绞线
二 双绞线的分类 三 双绞线的连接 四 双绞线的制作和测试
a
1
双绞线的制作
a
2
双绞线的组成特点
双绞线电缆中通常封装着一对或一对以上的双绞线， 为了降低信号干扰程度，每一对双绞线一般都是由两根绝 缘铜导线相互纽绕而成，每根铜导线的绝缘层上分别涂有 不同的颜色，以示区别。
a
11
双绞线的连接方式
2.正确认识RJ-45连接头
RJ-45接頭腳位分析： 1為RE+(接收+)
2為RE-(接收-) 3為TR+(傳送+) 6為TR-(傳送-)a Nhomakorabea12
双绞线的连接方式
在小型局域网中，通常使用的连接设备是双绞线、 网卡和集线器。用双绞线连接网卡和集线器的方式共 有三种：网卡到集线器、集线器到集线器和网卡到网 卡的连接。三种不同的连接方式下，双绞线两端的RJ45连接器（俗称水晶头）中线的排列也不一样，现以 最常用的5类非屏蔽双绞线为例，分别介绍一下双绞 线的三种连接方式及线对排列。
实验1 双绞线的制作
双绞线的制作一、实验目的双绞线由两根彼此绝缘的铜导线组成，如下图。
双绞线既能传输模拟信号，也能传输数字信号。
双绞线分为屏蔽双绞线（STP，Shielded Twisted Pair）与非屏蔽双绞线（UTP，Unshielded Twisted Pair）两大类。
通过了解双绞线的制作过程，以达到对传输介质的进一步了解，尤其是在各特殊的情况下网线的制作，从而胜任网络管理、维护和网络布线的工作。
二、实验器材双绞线，水晶头(RJ45)，工具（压线钳，测线仪等）三、实验步骤1、了解双绞线的制作A 一般双绞线的制作（用于网卡和集线器/交换机的连接）制作方法：两端都采用 T568B 的排线方法B 交叉双绞线的制作（用于网卡和网卡的连接或集线器普通端口的级联）制作方法：一端用T568B 的排线方法；另一端用T568A 的排线方法2、双绞线的制作步骤：1）利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。
然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2厘米左右。
如图所示：2）拨线的操作。
将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如下图所示。
3）将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如图所示。
4）遵循排线的标准来制作接头，否则会造成串扰，使传输效率降低。
5）将裸露出的双绞线用剪刀或斜口钳剪下只剩约 14mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准，您可以参考有关用RJ-45接头和双绞线制作标准的介绍。
最后再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推，如图6）确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ－45接头，制作完成。
注意要插到底，直到另一端可以清楚地看到每一根线的铜芯为止。
如图3、测试。
双绞线制作.ppt
实验二：双绞线制作
双绞线的制作
网络线的制作
直通线
交叉线
网络线的制作
直通线用于:
计算机和集线器、计算机和交换机、路由器和集 线器、路由器和交换机之间的连接
交叉线用于:
计算机与计算机、集线器和集线器、交换机和交 换机、路由器和计算机之间的连接
网络线的制作
T568A：
白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
另一端的制作
重复步骤2到步骤7，再制作另一端的RJ－45接 头。因为工作站与集线器之间是直接对接，所 以另一端RJ－45接头的引脚接法完全一样。完 成后的连接线两端的RJ－45接头无论引脚和颜 色都完全～样，这种连接方法适用于集线器HUB （或交换机）和计算机网卡之间的连接。
左起：白橙／橙／白绿／蓝／白蓝/绿/白棕/棕； （二）双绞线直连两个网卡
步骤3： 将绿色对线与蓝色对线放在中 间位置，而橙色对线与棕色对 线保持不动， 即放在靠外的 位置，如图所示
10
网络线的制作-理线
步骤4： 小心的剥开每一对线，因为我们是遵循 EIA／TIA 568B的标准来制作接头，所 以线对颜色是有一定顺序的（如图所 示）。
11
注意
需要特别注意的是，绿色条线应该跨越 蓝色对线。这里最容易犯错的地方就是 将白绿线与绿线相邻放在一起，这样 会造成串扰，使传输效率降低。 左起： 白橙／橙／白绿／蓝／白蓝／绿／白棕 ／棕 常见的错误接法是将绿色线放到 第4只脚的位置（如图所示）。
应该将绿色线放在第6只脚的位置才是 正确的，因为在100BaseT网络中，第3 只脚与第6只脚是同一对的，所以需要 使用同一对残。（见标准EIA／TIA 568B） 左起：白橙／橙／白绿／绿／ 白蓝／蓝／白棕／棕
双绞线的制作
网络线的制作
直通线
交叉线
网络线的制作
直通线用于:
计算机和集线器、计算机和交换机、路由器和集 线器、路由器和交换机之间的连接
交叉线用于:
计算机与计算机、集线器和集线器、交换机和交 换机、路由器和计算机之间的连接
网络线的制作
T568A：
白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
另一端的制作
重复步骤2到步骤7，再制作另一端的RJ－45接 头。因为工作站与集线器之间是直接对接，所 以另一端RJ－45接头的引脚接法完全一样。完 成后的连接线两端的RJ－45接头无论引脚和颜 色都完全～样，这种连接方法适用于集线器HUB （或交换机）和计算机网卡之间的连接。
左起：白橙／橙／白绿／蓝／白蓝/绿/白棕/棕； （二）双绞线直连两个网卡
步骤3： 将绿色对线与蓝色对线放在中 间位置，而橙色对线与棕色对 线保持不动， 即放在靠外的 位置，如图所示
10
网络线的制作-理线
步骤4： 小心的剥开每一对线，因为我们是遵循 EIA／TIA 568B的标准来制作接头，所 以线对颜色是有一定顺序的（如图所 示）。
11
注意
需要特别注意的是，绿色条线应该跨越 蓝色对线。这里最容易犯错的地方就是 将白绿线与绿线相邻放在一起，这样 会造成串扰，使传输效率降低。 左起： 白橙／橙／白绿／蓝／白蓝／绿／白棕 ／棕 常见的错误接法是将绿色线放到 第4只脚的位置（如图所示）。
应该将绿色线放在第6只脚的位置才是 正确的，因为在100BaseT网络中，第3 只脚与第6只脚是同一对的，所以需要 使用同一对残。（见标准EIA／TIA 568B） 左起：白橙／橙／白绿／绿／ 白蓝／蓝／白棕／棕
实验一双绞线制作技术ppt课件
2024/3/8
计算机网络实验教程
第7步
做另一线头。重复 2-6步骤做好另一个 线头，在操作过程 同样要认真、仔细 。
第8步
测线。如果测试仪 上8个指示灯都依 次为绿色闪过，证 明网线制作成功。 还要注意测试仪两 端指示灯亮的顺序 是否与接线标准对 应。
完成后的网线
2024/3/8
计算机网络实验教程
2024/3/8
计算机网络实验教程
1.4 实验内容及要求
【实验题目】 双绞线制作与测试
【实验目的与要求】 ⑴学会两种双绞线制作方法； ⑵掌握剥线/压线钳和普通网线测试仪的 使用方法； ⑶了解双绞线和水晶头的组成结构； ⑷了解各网络设备之间网线连接的特点。
【实验所需材料及工具】 ⑴若干米超五类双绞线； ⑵若干个RJ-45水晶头； ⑶剥线/压线钳一把； ⑷普通网线测试仪一个。
简称 Rx+ RxTx+
Tx-
计算机网络实验教程
直通线缆连接方法
2024/3/8
计算机网络实验教程
交叉线缆连接方法
2024/3/8
计算机网络实验教程
2024/3/8
接线方法选择参考
连接设备 PC-PC PC-HUB
HUB普通口-HUB普通口 HUB级联口-HUB级联口 HUB普通口-HUB级联口
1.3 实验注意事项
在制作双绞线时，需注意以下几方面问题，避免制作失败。 ⑴剥线时千万不能把芯线剪破或剪断，否则会造成芯线之间短路
或不通，或者会造成相互干扰，通信质量下降； ⑵双绞线颜色与RJ-45水晶头接线标准是否相符，应仔细检查，
以免出错； ⑶插线一定要插到底，否则芯线与探针接触会较差或不能接触； ⑷在排线过程中，左手一定要紧握已排好的芯线，否则芯线会移
《实训一双绞线制作》课件
局域网：用于连接计算机、 打印机等设备
电话线：用于传输语音信 号
视频线：用于传输视频信 号
网络线：用于连接路由器、 交换机等网络设备
双绞线制作工具和 材料
线缆剪是一种用 于剪切线缆的工 具
线缆剪通常具有 锋利的刀刃和坚 固的握柄
线缆剪可以剪切各 种类型的线缆，包 括铜线、铝线、光 纤等
线缆剪的使用可 以提高线缆制作 的效率和准确性
避免接触电源，防止 触电事故发生
遵守操作规程，避免 操作不当导致的伤害
定期检查设备，确保 设备安全可靠
线材选择： 选择质量 好的线材， 避免使用 劣质线材
线序排列： 按照规定 的线序排 列，避免 错误
线头处理： 线头处理 要干净， 避免线头 松动
线缆长度： 根据实际 需求选择 合适的线 缆长度， 避免过长 或过短
双绞线的发明：19世纪末，由英国工程师发明 双绞线的发展：20世纪初，双绞线开始广泛应用于电话通信 双绞线的改进：20世纪50年代，双绞线开始用于数据传输 双绞线的普及：20世纪80年代，双绞线成为局域网和广域网的主要传输介质
屏蔽双绞线（STP）：具有屏蔽 层，可以减少电磁干扰
非屏蔽双绞线（UTP）：没有 屏蔽层，价格较低
剥线刀是一种用于剥除电线外皮的工具 剥线刀有多种类型，如手动剥线刀、电动剥线刀等 剥线刀的使用方法：将电线放入剥线刀的刀口，轻轻转动刀柄，即可剥除电线外皮 剥线刀的注意事项：使用时要小心，避免割伤手指或损坏电线
什么是RJ45水晶头：一种用于连接网络设备的连接器 制作工具：压线钳、剥线钳、剪刀等 制作材料：双绞线、RJ45水晶头、网络模块等 制作步骤：剥线、剪线、压线、测试等 注意事项：确保线序正确，避免短路或断路
实训一双绞线制作
双绞线的制作方法ppt课件
实训1 双绞线的制作
二、双绞线的制作
1、568A或568B标准
➢标准568A：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。 ➢标准568B：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8。
2、标准（直连）网线
➢两头都使用568B或568A同一标准制作
HUB-SWITCH:
交叉线
HUB(级联口）-SWITCH: 直连线
SWITCH-SWITCH:
交叉线
SWITCH-ROUTER:
直连线
ROUTER-ROUTER:
交叉线
7
实训1 双绞线的制作
❖ 制作RJ45接头的步骤
①准确选择线缆的长度。首先从线箱中取出一段线，先抽出一小段 线，然后把外皮剥除1-2cm左右，根据设备之间的实际线长度使用专 用夹线钳剪断，当电缆在两个终端有多余的电缆时，应该按照需要 的长度将其剪断，而不应将其卷起并捆绑起来。当然线的长度最好 不要超过100米，注意不要盘成一卷，那样会产生自扰。双绞线的外 皮必须剥去一段，但是里面的导线在操作时不要损伤，里面导线的 外皮不需要剥掉。
▪ 与其他传输介质相比，双绞线在传输距离、信道宽 度和数据传输速度等方面均受到一定限制，但价格 较为低廉。
3
实训1 双绞线的制作
❖ 双绞线分类
◆ 非屏蔽双绞线（UTP）和屏蔽双绞线（STP）。 ◆ 屏蔽作用：
保证在有干扰环境下系统的传输性能。
◆ 抗干扰性能包括两个方面：
系统抵御外来电磁干扰的能力 系统本身向外发射电磁干扰的能力。
11
实训1 双绞线的制作
❖ 测试仪指示灯显示
直连线
