面板型接地短路故障指示器EKL-4说明书及安装手册

面板型接地短路故障指示器EKL-4说明书及安装手册

EKL-4面板型接地短路故障指示器说明书及安装手册一、产品概述:目前高压线缆的大量使用,使得线缆的故障率也相应的增加。

特别在多条线缆供电系统中,如出现越级保护跳闸时,将难以判断具体的故障电缆,有时甚至要将所有电缆全部拆除做耐压试验后才能正确判断故障电缆。

其工作量大、实施困难、是难以想象的。

对此有必要设计一种新型的检测设备,实时的对各供电回路进行监控。

当线路发生故障时,能提示或直接显示故障电缆。

对提高工作效率、迅速恢复供电有着十分重要的意义。

二、主要功能:1、短路电流报警指示:短路电流传感器在工作中对正在运行的高压电缆进行在线检测,当线路电流达到或超过短路电流的整定值时(可根据用户要求在出厂前进行整定),短路传感器发出报警信号通过光纤传输到主机,主机接收到此信号后,产生相应的报警指示信号,同时可将信号发送到主控系统。

2、接地报警提示:本系统采用接地传感器检测用户电缆的接地电流,当接地线路中电流达到或超过接地电流启动报警值时(可根据用户要求在出厂前进行整定),接地传感器发出报警信号传到主机,主机接收到此信号后,产生相应的报警指示信号,同时可将信号发送到主控系统。

3、自动复位系统:当指示器发出报警信号后,在8小时内如果无人工进行复位,指示器将可自动进行复位。

4、人工复位:当指示器产生报警后,可通过按下指示器主机面板上的清除按钮解除报警,进行人工复位。

5、测试本系统可通过面板上的清除按钮进行自检工作,以检测本机的功能。

连续按下面板上的清除按钮2秒钟,本机进入自检状态,所有面板上的指示灯闪亮,说明工作状态正常。

6、低电量报警(Low Voltage)三、显示原理:其短路部分原理与翻牌显示原理相同。

接地部分检测线路零序电流作为判断依据。

显示方式是通过面板上的指示灯来完成的。

当电缆系统出现故障时,如果面板上的接地指示灯亮,表明电缆系统发生了接地故障;如果面板上的某两组短路指示灯亮,表明这两相发生了短路故障。

四、适用范围:本产品适用于各种形式的环网柜、充电柜、固定绝缘柜。

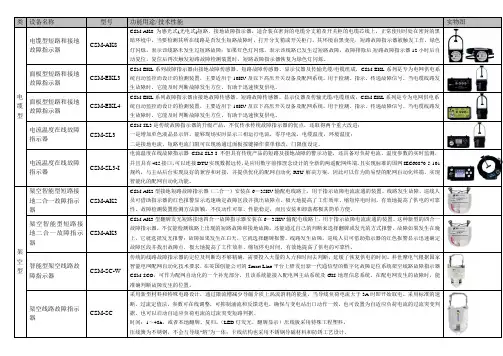

线路故障指示器选型表

线路故障指示器选型表

设备名称
型号
功能用途/技术性能
实物图



电缆型短路和接地故障指示器
CSM-AK8
CSM-AK8为感光式(光电式)短路、接地故障指示器,适合装在密封的电缆分支箱及开关柜的电缆芯线上,正常使用时处在密封的黑暗环境中,当要检测其所在线路是否发生短路故障时,打开分支箱或开关柜门,其环境由黑变亮,短路故障指示器被触发工作,绿色灯闪烁,表示该线路未发生过短路故障;如果红色灯闪烁,表示该线路已发生过短路故障,故障排除后,短路故障指示器12小时后自动复位,复位后再次触发短路故障检测装置时,短路故障指示器恢复为绿色灯闪烁。
面板型短路和接地故障指示器
CSM-EKL3
CSM-EKL系列故障指示器由接地故障传感器、短路故障传感器、显示仪器及传输光缆/电缆组成,CSM-EKL系列是专为电网供电系统自动监控而设计的检测装置,主要适用于10KV及以下高压开关设备及配网系统。用于检测、指示、传递故障信号。当电缆线路发生故障时,它能及时判断故障发生方位,有助于迅速恢复供电。



架空智能型短路接地二合一故障指示器
CSM-AK2
CSM-AK2型接地短路故障指示器(二合一)安装在6-35KV输配电线路上,用于指示故障电流流通的装置。线路发生故障,巡线人员可借助指示器的红色报警显示迅速确定故障区段并找出故障点。极大地提高了工作效率、缩短停电时间,有效地提高了供电的可靠性。故障检测装置检测方法新颖,不仅动作可靠、性能稳定,而且安装和卸落都极其简单方便。
架空线路故障指示器
CSM-SC
采用新型材料和特殊电路设计,通过限流槽减少导磁介质上涡流消耗的能量,当导线负荷电流大于3A时即开始取电。采用标准的速断、过流定值法,参数可在线调整,可抑制涌流和反馈送电,确保与变电站出口动作一致。也可设置为自适应负荷电流的过流突变判据。也可以启动自适应负荷电流的过流突变短路判据。

EKL4电缆短路接地故障指示器安装使用说明书

EKL4电缆短路接地故障指示器安装使用说明书

EKL系列电缆短路接地故障指示器安装使用说明书一、概述该系列产品可广泛应用于电力系统各种环网柜、高压开关柜及电缆分支箱中,能准确可靠检测电网发生故障的区段和故障类型,使用电缆短路接地故障指示器,是一种高效的查找电缆故障的方法,是提高配电网运行水平和事故处理效率的一条有效途径。

其设计采用电磁感应、光电转化、信号光纤传输及单片机控制等技术使故障报警具有高准确度和强抗干扰能力;设有故障远传端口,适合配电网自动化;设有电池低电量报警指示;低功耗设计,高容量锂电池供电,电池工作寿命长(大于8年);外部结构采用卡装或锁扣设计,整机装卸简单方便。

二、功能说明1. 短路报警指示:短路传感器在工作中线路的电流,当线路发生短路故障时电流达到或超过短路电流的整定值时,路传感器发出报警信号,通过光纤传输给主机,主机接收到此信号后,产生相应的报警指示信号。

2. 接地报警指示:接地传感器在工作中检测线路的零序电流,当线路发生接地故障时接地电流达到或超过接地电流的整定值时,接地传感器发出报警信号中,通过光纤传输到主机,主机接收到此信号后,产生相应的报警指示信号。

3. 自动复位:当指示器发出报警信号后,如果无人工进行复位,在整定时间后,指示器可自动进行复位。

4. 人工复位:当指示器产生报警后,可通过触发指示器主机面板上的“复位/测试”进行复位,解除报警。

5. 自动化:指示器产生相应的报警指示信号后,可将报警信号输出远传。

6. 测试:指示器可进行自检工作。

可通过按下主机面板上的“复位/测试”按钮保持2秒进行测试。

三、安装说明1.主机的安装:主机可安装在环网柜(配电柜、电缆分支箱等)前面板上,拆卸主机须按下主机壳上的金属弹片。

主机尺寸:96*49*88 mm 开孔尺寸:长:91±0.5mm 高:43±0.5mm。

2.短路传感器的安装:短路传感器必须安装在电缆的单相分支上,安装时可直接安装在被测电缆上,并进行紧固,防止滑动而造成脱落。

XGQ_D型短路接地故障指示器

XGQ_D型短路接地故障指示器

X G Q-D型短路接地故障指示器✧适用围及特点:本产品安装在供电线路主干线和分支线的分界处(如架空线的“T”接点,电缆线的分界小室、用户站的环网柜、箱变等)。

便于查找故障。

XGQ-D1由主机、三个相间短路电流传感器一个接地故障电流(零序)传感器及光纤电缆组成。

准确指示线路故障区段,迅速处理事故。

解决了以前用分段试发方法查找故障给用户造成瞬间停电的问题。

安装方便,测试简单。

并且具有自动复位功能。

具有信号远传及远方复位功能。

当线路发生故障开始闪光,值班人员应做好记录,并通知有关负责人员,听令后再按“复位”键。

若无人去操作,12小时后自动停闪。

✧型号定义:XGQ –□□/□中性点接地方式:R-小电阻接地X-消弧线圈接地信号显示方式:1-闪光2-翻牌线路类型:D-电缆出线J-架空线线路故障指示器✧主机尺寸:96×48×80mm(长×高×深)安装开孔尺寸(91×43mm)✧安装示意图:✧XGQ型主要技术参数1、短路故障动作值:100-2000A(出厂设定值为800A±10%)。

2、接地故障动作值:5~100A±5%(出厂设定值为10A分别适用消弧线圈、小电阻接地系统。

无特殊要求时设定值为10A)。

3、工作电源:锂电池电压3.6V,容量≥2.2Ah。

工作时间约为8年(与动作次数有关)。

4、自动复位时间:6~48小时(出厂设定为8小时)。

5、工作环境:-20~+75℃。

✧订货须知:1、请提供接地方式:小电阻或消弧线圈接地。

2、订货型号、数量及交货期。

电缆型故障指示器EKL2使用说明书

电缆型故障指示器EKL2使用说明书

产品简介:
EKL2 故障指示器 ( 以下简称指示器 ) 是最新开发的高科技产品,适用于电缆分接箱、环网开关柜等电缆接地故障的检测和指示。

指示器内嵌先进的微型芯片,具有智能化、低功耗等优点。

线路有接地故障发生时,指示器检测该短路电流并进行运算处理,记忆故障状态,红灯开始持续闪烁。

经过自动复位时间后,红灯停止闪烁,指示器自动复位,清除故障记录。

技术参数 :
短路动作电流≥ 20A (误差± 10% ,可根据需求调整)
短路动作响应时间: 0.02s≤T≤4S
工作环境范围: -40℃— +85℃
工作电源:内置 2000毫安/小时锂电池一节,使用寿命8-10年,电压3伏
自动复位时间: 12小时(可选,用户可在定货时确定)
装卸操作简单:可根据用户要求选装扎带式安装、U形夹式安装。

卡线范围:电缆直径(带外皮)≤φ 40mm。

SEC短路及接地故障指示器

SEC短路及接地故障指示器

指示准确,动作可靠,抗干扰能力强 电池低电量报警,保证主机有效工作 ● 继电器输出,配合配电自动化设备工作 ● 适应配网系统中性点不同的接地方式 ● 具备防水雾、酸雾和盐雾侵蚀的重要特性 ● 2.4安时大容量进口电池,长期可靠工作 ● 电池仓设计,更换电池更容易
● ●
产品简介
SEC-V系列短路和接地故障指示器安装在10KV-35KV环网配电 系列中,用于指示相应电缆区段的相间短路和单相接地故障。 使用SEC-V系列故障指示器查找故障的速度和效率远远超过传 统的两分法和分合闸试供电法,是提高供电可靠性的一种好方 法。 如下工作原理图,当配电系统出现短路或接地故障时,断路器 和故障点之间的所有故障指示器都通过了故障电流,指示器检 测到故障电流后,主机指示灯闪烁并报警。而故障电流未流经 的指示器,则处于正常状态(无闪烁,无报警)。线路检修人 员根据指示灯的闪烁由主机、三个短路故障传感器、一个接地故障传感 器及信号线组成。传感器检测短路故障电流和接地故障电流,并 传输给主机。传感器内部有故障的触发点,当传感器检测到电 流脉冲值高于设定值时,信号传输给主机,并由主机内CPU判断 故障波形及故障脉冲的脉冲宽度(即故障延迟时间),如果信 号达到预设值,主机上相关的LED就会闪烁以显示故障。 SEC-V系列分为两种型号,SEC-V-BF的接地传感器使用光纤作 为信号线,SEC-V-BC型的接地传感器则使用导线作为信号线。

电缆型故障指示器技术规范

电缆型故障指示器技术规范

电缆型故障指示器产品别称:10KV电缆故障指示器概述故障指示器能提高电力故障的查找效率,进入我国市场较晚,但是势头锐不可挡。

深圳市特力康科技有限公司,集合公司科研力量,研制出电缆型故障指示器,能实现接地、短路故障指示的功能,对于温度、负荷的监测也能满足,是一款功能强大的高科技产品。

工作原理电缆型故障指示器是用在电缆线路上的,可在多种电力电缆系统应用,可检测接地、短路故障、温度、负荷等,对于故障源可通过面板闪光和显示屏显示,并可以选择故障信息远传的方式。

主要功能故障监测:电缆型故障指示器具有识别短路、接地故障的功能;在线运行:嵌入电缆系统,可持续运行,无须维护复位方式:延时手自一体复位功能;显示方式:面板液晶、指示灯闪光显示;告警指示:电缆型故障指示器接地、短路报警指示;故障判断:检测短路故障时,线路电流突变,且待开关跳闸后方给出故障指示,无须设定动作值;抑制涌流:当线路送电时,指示器检测到励磁涌流,动作回路闭锁,防止故障指示器误动作;自检功能:上电自检功能;故障远传(可选):485总线远传;防锈耐蚀:电缆型故障指示器结构零件采用防锈防蚀材料;结语深圳市特力康科技有限公司自主研发生产的电缆型故障指示器,实现了故障源头迅速发现反应,节省了工作人员查找的时间,是电力部门实现减人增效的有力手段。

凡购买我司产品,自购机之日起享受12个月免费保修服务以及相关产品有偿维护,用户联系我公司技术人员即可办理相关手续。

预知详情,TEL贝先生:0⑦⑤⑤-②⑨⑤00⑦⑥②或QQ:①⑨②0⑥⑦①⑨②⑦特力康还经营:智能型接地短路故障指示器、面板型故障指示器、电缆线路故障指示器、架空线路故障指示器等相关产品。

短路接地故障指示器-2015年第二期科技简报.ppt

短路接地故障指示器-2015年第二期科技简报.ppt
短路接地故障指示器
一、概述
在线路上安装上故障指示器后,当 系统发生故障时,由于从故障点到馈电 点的线路都出现了故障电流,引致从故 障点到馈电点之间线路上所有的故障指 示器动作,指示灯就会闪亮。从馈电点 开始,沿着故障指示灯闪亮的线路一直 查找,最后一个闪亮点就是故障点。推 广使用电缆故障指示器,有助于以较短 的时间找到故障点,是提高配电网运行 水平和事故处理效率的一条有效途径。
压绝缘媒介发出动作信号。信号远传的实现,
突破了架空线路和电缆设备的视线障碍,延长
了人们的观察距离,并逐渐演变成为配电线路
故障定位系统。
短路接地故障指示器
一、概述
我国从九十年代开始引进
和学习国外短路指示器的研制技
术。直到二十一世纪,国内主要
厂商开始研究线路上的单相接地 短路传感器
故障检测问题,并陆续推出了一
1. 三相短路 2. 两相短路 3. 两相对地短路 4. 单相对地短路
产生的后果
产生电弧,烧坏故障元件本身 及周围设备;大量发热,融化 导体,破坏绝缘;网络电压降 低。
在中性点直接接地的电网 中,以一相对地的短路故 障为最多,约占全部短路 故障的90%。
在中性点非直接接地的电力网络中,短路故 障主要是各种相间短路。发生短路时,由于电 源供电回路阻抗的减小以及突然短路时的暂态 过程,使短路回路中的电流大大增加,可能超 过回路的额定电流许多倍。短路电流的大小取 决于短路点距电源的电气距离。
中性点经消弧线圈பைடு நூலகம்地
C
B
当发生单相接地故障时,可产生一个与接地电流大小 接近相等、方向相反的电流,对接地电流起补偿作用
A
,使接地点电流减小或近于零。
中性点直接接地
发生接地故障后,有很大的接 地故障电流,因此接地故障时 断路器必须跳闸 以清除故障。

SEC-3-1型短路和接地故障指示器 说明书

SEC-3-1型短路和接地故障指示器 说明书

SEC-3-1型短路和接地故障指示器安装使用说明书一)用途SEC型短路和接地故障指示器(以下简称指示器)主要用于10kV及35kV电压等级的电缆网,在系统发生短路和接地故障时,指示器给出报警指示并在设定时间内自动复位。

检修人员可以根据其指示迅速确定发生故障的区域并及时处理,将大大减轻劳动强度和缩短停电恢复时间。

指示器提供的报警无源节点可直接接入FTU(Figure Terminal Unit),当发生故障时给配网自动化系统提供线路故障信息,以实现配网自动化。

二)功能1)短路故障报警在三相电缆上分别安装短路故障传感器,当A、B、C三相中某相或某几相短路电流达到设定值时(可在出厂前按照用户要求设定)对应短路故障传感器发出光脉冲信号,通过光纤传送到指示器。

指示器检测到光脉冲信号后,对应的指示LED会发出闪光报警,短路/接地故障指示继电器闭合,外接报警LED脉冲输出。

当设定复位时间到时,LED灭,短路/接地故障指示继电器打开,外接报警LED光脉冲输出关闭。

2)接地故障报警将三相电缆穿过接地故障传感器,当接地电流达到设定值时(可在出厂前按照用户要求设定),指示器检测到故障信号后,对应的指示LED会发出闪光报警,短路/接地故障指示继电器闭合,外接报警LED光脉冲输出。

当设定复位时间到时,LED灭,短路/接地故障指示继电器打开,外接报警LED光脉冲输出关闭。

注意:屏蔽线与零线不得穿过接地故障传感器,如必须穿过则须一进一出以抵消该电流分量。

3)电池电压低报警当电池电压下降到设定值(2.7V)以下时,电量报警指示LED常亮,电池电压低指示继电器闭合。

除非维修人员更换电池、或电池能量耗尽,将一直维持报警状态。

4)恢复时间设定/自动复位恢复时间可以在出厂时根据用户的要求设定,通常出厂时设为8小时,用户通过指示器面板后的三位拨盘开关可以设定为1—8小时(1小时为最小间隔)。

用户有特殊要求时可以定制。

5)复位/自检当按下复位/自检按钮时,系统复位并进入自检程序。

故障指示器详解

故障指示器详解
故障指示器
故障指示器简介
• 在环网配电系统中,特别是大量使用环 网负荷开关的系统中,如果下一级配电网 络系统中发生了短路故障或接地故障,上 一级的供电系统必须在规定的时间内进行 分断,以防止发生重大事故。通过使用本 产品,可以标出发生故障的部分。维修人 员可以根据此指示器的报警信号迅速找到 发生故障的区段,分断开故障区段,从而 及时恢复无故障区段的供电,可节约大量 的工作时间,减少停电时间和停电范围
故障指示器分类
• 面板型故障指示器 • 架空型故障指示器 • 电缆型故障指示器
技术参数
1. 短路电流报警:≥160A 误差±10%;出厂设定为800A, 短路延时20mS 2. 接地电流报警:8A~2000A 误差±10% 出厂设定为10A, 接地延时20mS 3. 工作电源: CR123A 锂电池3.0V(有效期不小于8年) 4. 整机待机电流:≤ 5μA 5. 自动复位时间:6h~48h(出厂整定为12h) 6. 指示器防护等级:主机IP40;传感器IP65 7. 远传继电器:230/VAC-0.5A 30V/DC-1A 8. 短路电流传感器最大承受电流:20KA 4S 9. 工作环境:-40℃~+75℃; 10. 相对温度:≤95%;防水、防酸、防盐雾 11. 使用范围:20kV以下等级的系统中
什么是故障指示器?
• 故障指示器由传感器和显示器两部分组成,传感 器负责探测电缆通过的电流,显示器负责对传感 器传送来的电流信息进行判断及做出故障指示动 作。在线路上安装上故障指示器后,当系统发生 故障时,由于从故障点到馈电点的线路都出现了 故障电流,引致从故障点到馈电点之间线路上所 有的故障指示器动作,指示灯就会闪亮。从馈电 点开始,沿着故障指示灯闪亮的线路一直查找, 最后一个闪亮点就是故障点。推广使用电缆故障 指示器,有助于以较短的时间找到故障点,是提 高配电网运行水平和事故处理效率的一条有效途 径。

3.故障指示器

3.故障指示器
模型一体化接口 向DMS转发“二遥”实时数据 向DMS转发故障诊断结果
后台系统-(专业故障信息采集子 站)功能模块
后台系统-(专业故障信息采集子 站)功能模块
后台系统-(专业故障信息采集子 站)功能模块
后台系统-(专业故障信息采集子 站)功能模块
后台系统-(专业故障信息采集子 站)功能模块
DMS 接口
配调自 动化主 站主站 系统 (DMS)
后台系统-(专业故障信息采集子站)功 能
SCADA功能: 数据采集 数据处理 事件顺序记录(SOE) 报警处理 系统时钟和时钟同步 通道监视与统计 网络拓扑和动态着色 历史数据和报表系统 图模一体维护 权限管理
后台系统-(专业故障信息采集子 站) 功能 FA故障智能诊断:
电缆型故障指示器
YG2-E电缆接地故障检测终端
安装位置 电缆线路三相电缆 装置功能
电缆线路接地故障检测
电缆型故障指示器
DUC1电缆型故障指示器通信主机
装置功能 通过无线射频网络连接数字故障指示器 接收和处理10组指示器的上传信号 可主动和数字故障指示器终端进行通信,进行参数 设置和状态复位 提供GSM/GPRS数据通道,可通实现数据远传主站
动,探头增加了“充电判据”,只有带电稳定运行30秒以后才开 始检测故障;为了防止合闸涌流,探头采取了“停电判据”,只
有检测到线路停电(无流无压)以后才会给出短路故障动作。
故障判断-接地故障检测原理
架空线路
探头主要采用接地瞬间首半波尖峰电流和线路电压测量
发和突变检测法,确定是否为接地故障并翻牌指示,同 时通过通讯网络将各个监测点的首半波尖峰电流、接地 动作电流、线路电压、变电站接地选线装置的接地报警 和选线信息都汇总到主站,让主站进行智能和人工参与 决策判断。

故障指示器详解

故障指示器详解

EKL产品功能特点
• 1、 短路报警指示:短路传感器时刻检测供电线路中电流,当其值达到或超 过短路电<流启动报警整定值时(此值可根据用户要求出厂前整定),短路传感 器发出报信号主机通过光纤接收到此信号后,产生报警指示信号(指示灯快闪)。

2、 接地报警指示:当接地传感器检测到接地线路中电流达到或超过接
器动作,用以进行信号 的远程传输。

5、 自动复位:当指示器产生报警后,在整定的时间内,若无人工进行
复位,指示器可自动进行复位。

6、 测试及复位:当指示器产生报警且故障消除后(指示灯慢闪),此时可
通过按下指示器主机面板上的按钮清除报警状态。在正常状态下(无报警信号),
可按偏住前面板的按钮并保持1秒,面板上的短路、接地报警指示灯闪烁,故
故障指示器分类
• 面板型故障指示器 • 架空型故障指示器 • 电缆型故障指示器
技术参数
1. 短路电流报警:≥160A 误差±10%;出厂设定为800A, 短路延时20mS 2. 接地电流报警:8A~2000A 误差±10% 出厂设定为10A, 接地延时20mS 3. 工作电源: CR123A 锂电池3.0V(有效期不小于8年) 4. 整机待机电流:≤ 5μA 5. 自动复位时间:6h~48h(出厂整定为12h) 6. 指示器防护等级:主机IP40;传感器IP65 7. 远传继电器:230/VAC-0.5A 30V/DC-1A 8. 短路电流传感器最大承受电流:20KA 4S 9. 工作环境:-40℃~+75℃; 10. 相对温度:≤95%;防水、防酸、防盐雾 11. 使用范围:20kV以下等级的系统中
地电流启动报警不足定值时(此值可根据用户要求出厂前整定),发了报警信号,

EKL5故障指示器说明书

EKL5故障指示器说明书

简介EKL-5.1电缆型故障指示器适用于35kV以下(含)中性点不接地或者经消弧线圈接地系统的电缆(或地埋)线路,检测分相电缆线路的短路和接地故障,并通过本地闪灯指示及远程故障报警指示。

整套指示器由三个相故障指示探头、一个零序故障探头和一个面板显示器组成。

EKL-5具有二遥测量数据远传功能,可以设置数据上报时间间隔,配合远程通讯单元,实现二遥远程测量和故障信息远传,结合主站能实现电缆线路故障的快速定位。

该新一代二遥故障指示器集南方电力集团以及上海昌开电器有限公司多年电力自动化领域研发、生产经验。

采用了先进无线通讯技术、光纤通讯技术、软磁材料技术、低功耗技术、CT自取电技术,满足智能配电网技术发展的扩展性,解决了传统故障指示器全生命周期管理问题。

结合南电科技丰富工程实践经验,为客户提供完美的配网线路二遥自动化解决方案。

工作原理短路故障判据线路带电并持续30秒钟以上:负荷电流≥10A或者线路对地电压≥3kV过流保护定值启动:0~700A/0~9.99S(可设)电流突变≥150A(可设)在10秒钟内线路停电:负荷电流≤5A 并且线路对地电压≤1kV接地故障判据线路带电并持续30秒钟以上:线路对地电压≥3kV接地相尖峰电流增量:≥30A(可设)接地相电压下降比例:≥30%(可设)接地相对地电压持续下降延时: ≥60S(可设)接地相超时退出时间:2S(可设)接地相总电流:≥10A支持接地故障信号注入法。

自动复归时间出厂默认值:24小时(1min~48hour可设)技术参数1. 线路电压:≤35kV2. 负荷电流:0~630A3. 最大接地阻抗:500Ω4. 最大短路电流:40kA5. 环境温度:-40℃~70℃6. 可动作次数:40007. 防护等级:IP658. 设计寿命:10年产品亮点1. 导线取电:导线负荷电流大于10A时即开始取电;当线路负荷大于30A时,正常工作和本地无线通讯完全不用后备电池的电量。

ekl1-4的区别和安装说明

ekl1-4的区别和安装说明

钉把传感器固定在电缆上。( 注意:要旋紧导磁环的固定螺钉,因为导磁环必须用钢螺栓牢固地固定在壳体上,
这样才能保证最佳的磁力线通过螺栓和导磁环,也只有在这种情况下,才可以保证精确度[旋紧力矩=3.5 牛
顿 ])。
4、接地故障传感器的安装:接地故障传感器(见图 4)只检测三相电流的总和,安装在电缆分支手套前,
地址:福建省南平市沙门路 28 号
电话:0599-8509176
传真:0599-8509196
http://
E-mail:ade@
Resetting times
本产品的标准复位时间是: (1)7s,(2)2h,(3)4h, (4)8h。
7Sec 2h
4h
8h
ON
ON
ON
ON
五、 技术参数 短路故障报警电流:150A~2000A 接地故障报警电流:10A~100A
ON 1 21 21 2 1 2
图1
精确度:±10%
环境温度:-25℃~+70℃;
设置可预订。
三、指示功能说明
故障状态
复位时间
系统复位
指示灯
故障未排除 故障排除
已到 未到 未到 已到
自动复位 不能手动复位
手动复位 未手动复位 自动复位
不闪 快闪 不闪 慢闪 不闪
四、报警指示自动复位时间的设置
短路或接地故障指示的时间长短由拔段开关来调 整,见显示盒指示牌背面 DIP 开关设置图解(见图 1),
报警电流 150-2000A 可调,出厂默认设置:800A,其它
短路传感器 3
3
3
3 报警电流可预订;传感器与显示器间以光纤连接;适用

电缆外径:15-40mm。

线路故障指示器说明

线路故障指示器说明

线路故障指示器全功能接地短路线路故障指示器,是应用在输配电线路、电力电缆及开关柜进出线上,指示单相接地故障、相间短路故障二合一的智能型报警装置。

一旦线路发生故障,巡线人员可借助故障指示器的报警显示,迅速确定故障区段,找出故障点,排除故障。

【产品分类】架空型:ZD-ESI接地短路故障指示器ZD-ESI-4接地短路四合一故障指示器(白天翻牌;夜晚发光显示)ZD-ESI-6接地短路六合一故障指示器(中性点经低电阻接地;消弧线圈接地;白天翻牌;夜晚发光显示)ZD-SFI短路故障指示器ZD-SFI-4短路四合一故障指示器(白天翻牌;夜晚发光显示)电缆型:ZD-ESI-S接地短路故障指示器ZD-SFI-S短路故障指示器面板型:ZD-ESI-C接地短路故障指示器【功能特点】选材精制:进口工业级微处理器,电子元件经过高低温老化试验筛选。

在线运行:直接安装在架空线路或电缆上,免维护,可长期户外运行,封装壳体采用ABS材料,适合室外恶劣环境的使用,抗污秽。

故障指示:正常运行时,窗口为白色显示;发生短路、接地故障时,窗口为红色显示或光电警示,视觉强,白天夜间可明显指示。

抗干扰强:信号不受线路、励磁涌流、高次谐波、电流波动,尤其是电缆分布电容旁路的影响。

自动复位:故障指示器动作指示后,按设定时间自动复位,复位时间通常为6、12、24、48(小时),可选,无特殊指定,复位时间均为12小时。

带电装卸:带电装卸极其简单,不影响线路运行。

【适用线路】用于6-35KV架空裸导线、绝缘导线用于6-35KV电缆线路用于110-500KV单电源、双电源线路能准确判断故障线路和故障点,具有性能稳定、精度高、抗干扰能力强、外型美观,安装方便等特点。

功能及特点:l 故障指示:正常运行时,窗口为白色显示;发生短路故障时,窗口为红色显示。

2 自动复位:线路恢复供电后,故障指示器会自动复位,复位时间可根据线路环境、巡线长度、部门要求等由客户选择。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电缆型短路接地故障指示器
FIS系列故障指示器适用于6~110kV架空和电缆线路上,是在吸收国内外先进技术的基础上,自行开发、设计、生产的自动化故障检测装置。

该产品采用进口单片机,数模控制技术,纳米防护等先进技术精制而成。

具有低功耗、智能化、可靠性高等优点,可迅速指示短路、接地故障,为巡线人员指明短路、接地故障所在位置。

避免检修人员盲目寻找故障点,减小停电范围,缩短了停电时间,提高供电可靠性。

型号:FIS-10/2AE-G
适用范围:电力电缆、环网开关柜、箱式变、电缆分支箱
适用导线截面:20-980mm2
工作条件:线路工作电流1A以上
适用环境温度:-25~+75℃
技术参数:
产品特点:
●自动识别具备智能分析功能,可准确根据预设程序判断短路故障、瞬间故障、
无需人工设定。

●抑制涌流内置高灵敏度传感器,采用可靠的数据采集、分析电路,具备防涌
流闭锁功能,有效杜绝合闸励磁涌流引起误动作。

●自动复位故障发生后立即指示,并自动延时复位,复位时间可根据用户要求出
厂前设定。

●防腐耐蚀用料精良考究,采用航空材料一次成型,具有透视性好,抗污染、防
腐蚀、抗老化、免维护、外表自洁功能。

●带电装卸利用专用装卸工具可以带电安装、拆除,装卸方便。

●显示方式巧妙设计,不受重力影响,翻牌显示短路、接地故障,采用荧光料, 360º范围内均可观察。

●卡线结构高强度耐老化高分子聚脂材料,不损伤导线。

●动作特性最大限度配合变电站自动化保护特性。
