矿物质电缆施工难度
矿物绝缘电缆的主要特性简介和施工工艺难点及解决方案解析
矿物绝缘电缆的主要特性简介和施工工艺难点及解决方案解析摘要：随着社会的发展与进步，重视矿物绝缘电缆的安装对于城市生活具有重要的意义。
本文主要介绍矿物绝缘电缆安装的难点及解决方案、经济性有关内容。
关键词：矿物绝缘电缆；安装难点；解决方案；经济性；引言：随着现代化建筑的不断发展, 对建筑物内使用的电气设备要求越来越高。
矿物绝缘电力电缆具有耐火、防爆、防水、耐蚀、耐机械损伤、载流大、寿命长等特点, 在现代化的大型建筑及一类、二类建筑物内的使用也越来越广泛。
泉州阳光国际广场位于泉州洛江区，建筑面积为152860㎡，地下两层，1#楼地上38层，2-6#楼地上32层，因为该工程1#楼为超高层，属一类建筑，设计人员将其中应急回路电缆采用了矿物绝缘电缆。
1、矿物绝缘电缆主要特性简介矿物绝缘电缆国内习惯称作氧化镁电缆或防火电缆，是以高导电铜线作为导体，无缝铜管作护套，氧化镁粉作绝缘体的一种耐高温耐火电缆，它具有载流量大、耐过载、防水、防爆、耐腐蚀、耐机械损伤、无烟、无卤、无毒、环保等特点。
但在施工过程中发现有一些施工难点，笔者在此总结了施工过程中的难点和解决方案。
2、矿物绝缘电力电缆安装时的几点难点及解决方案2.1接头处易受潮绝缘电阻值降低及解决方案电缆的绝缘层由矿物氧化镁组成,它极易与空气中的水分发生化学反应,而生成能导电的氢氧化镁。
在电缆头施工中,电缆端头剥开后导体裸露时,电缆的绝缘电阻一般在100 MΩ以上,但如在1 h内未完成电缆头的制作,绝缘电阻可下降到10 MΩ以下,甚至会出现降到0.5 MΩ以下的情况，所以电缆头剥开后或电缆不小心划破后不可使接头及跛损处长期暴露在外，应及时密封及防潮处理，特别是在地下室等施工环境湿气较重的地方，如电缆头及破损处未及时作密封防潮处理，绝缘值会很快下降并会逐步下降到零，这样电缆就无法使用，造成施工中的浪费。
针对“电缆断面长时间暴露在外”问题。
造成“电缆断面长时间暴露在空气中”有两个原因：一是在电缆截断时，应立即对所有断开的电缆接头进行包头，并现场分派技术人进行监控，以确保每一个电缆断头都已包头，若未及时包头，电缆头暴露在潮湿空气中必然造成电缆绝缘层氧化镁受潮而无法达到绝缘电阻标准要求。
矿物电缆的特点及注意事项
浅谈矿物绝缘电缆的特点及施工中应注意事项刘虹(中建四局安装工程有限公司 361000)摘要：参考国内外各种现行施工规范、标准和技术措施的规定，结合我国实际情况和作者本人在施工过程中的直接和间接经验，提出了在民用建筑中矿物绝缘电缆的特点及注意事项的一些具体看法。
一则作为笔者的学习和工程经验总结，二则可供同行参考。
关键词：矿物绝缘电缆、特点、注意事项引言随着现代化建筑的不断发展，对建筑物内使用的电气设备的要求越来越高。
矿物绝缘电缆简称MI电缆，国内习惯称之为氧化镁电缆或防火电缆，它是由矿物材料氧化镁粉作为绝缘的铜芯铜护套电缆，矿物绝缘电缆由铜导体、氧化镁、铜护套两种无机材料组成。
矿物绝缘电力电缆具有耐火、防爆、防水、耐蚀、耐机械损伤、载流大、寿命长等特点，在现代化的大型建筑及一类、二类建筑物内的使用也越来越广泛。
矿物绝缘电力电缆主要适用于消防电源、不间断电源、应急照明电源等供电线路上。
l、矿物绝缘电缆自身的特点1）耐火：在矿物绝缘电力电缆中应用的两种材料铜和氧化镁是无机物。
此种电缆不会燃烧，也不会助燃，在接近火焰的条件下可以继续操作。
铜护套在1083℃下熔融，氧化镁绝缘材料则在2800℃下固化。
2）操作温度高矿物绝缘电缆可耐连续操作温度高达250℃。
但是，在紧急情况下电缆可在接近铜护套熔点的温度下，短时间内继续操作。
3）寿命长在矿物绝缘电缆中应用的无机材料，可保证电缆具有稳定性、寿命长和耐火性。
4）防爆性矿物绝缘电缆中高度压实的绝缘材料，可阻止蒸汽、气体和火焰在于电缆连接的设备零件之间通过。
5）外径小矿物绝缘电缆的直径比其他额定电流相同的电缆小。
6）防水如果将矿物绝缘电缆完全浸在水中，借助其无缝金属护套，矿物绝缘电缆可继续操作。
7）机械强度高矿物绝缘电缆坚固耐用，可经受剧烈的机械破坏，而不会损坏其电性能。
8）载流量大对同相同截面的电缆而言，矿物绝缘电缆比其他类型的电缆传输较高的电流。
同时，矿物绝缘电缆还可以承受相当的过载。

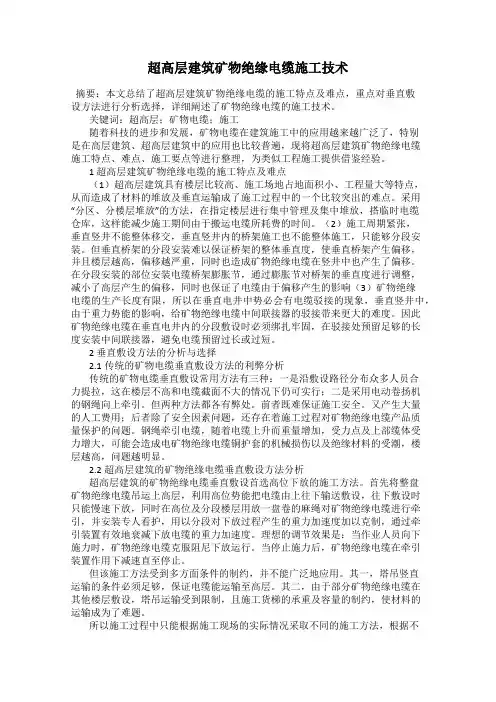

超高层建筑矿物绝缘电缆施工技术
超高层建筑矿物绝缘电缆施工技术摘要：本文总结了超高层建筑矿物绝缘电缆的施工特点及难点，重点对垂直敷设方法进行分析选择，详细阐述了矿物绝缘电缆的施工技术。
关键词：超高层；矿物电缆；施工随着科技的进步和发展，矿物电缆在建筑施工中的应用越来越广泛了，特别是在高层建筑、超高层建筑中的应用也比较普遍，现将超高层建筑矿物绝缘电缆施工特点、难点、施工要点等进行整理，为类似工程施工提供借鉴经验。
1 超高层建筑矿物绝缘电缆的施工特点及难点（1）超高层建筑具有楼层比较高、施工场地占地面积小、工程量大等特点，从而造成了材料的堆放及垂直运输成了施工过程中的一个比较突出的难点。
采用“分区、分楼层堆放”的方法，在指定楼层进行集中管理及集中堆放，搭临时电缆仓库，这样能减少施工期间由于搬运电缆所耗费的时间。
（2）施工周期紧张，垂直竖井不能整体移交，垂直竖井内的桥架施工也不能整体施工，只能够分段安装。
但垂直桥架的分段安装难以保证桥架的整体垂直度，使垂直桥架产生偏移，并且楼层越高，偏移越严重，同时也造成矿物绝缘电缆在竖井中也产生了偏移。
在分段安装的部位安装电缆桥架膨胀节，通过膨胀节对桥架的垂直度进行调整，减小了高层产生的偏移，同时也保证了电缆由于偏移产生的影响（3）矿物绝缘电缆的生产长度有限，所以在垂直电井中势必会有电缆驳接的现象，垂直竖井中，由于重力势能的影响，给矿物绝缘电缆中间联接器的驳接带来更大的难度。
因此矿物绝缘电缆在垂直电井内的分段敷设时必须绑扎牢固，在驳接处预留足够的长度安装中间联接器，避免电缆预留过长或过短。
2 垂直敷设方法的分析与选择2.1传统的矿物电缆垂直敷设方法的利弊分析传统的矿物电缆垂直敷设常用方法有三种：一是沿敷设路径分布众多人员合力提拉，这在楼层不高和电缆截面不大的情况下仍可实行；二是采用电动卷扬机的钢绳向上牵引。
但两种方法都各有弊处。
前者既难保证施工安全。
又产生大量的人工费用；后者除了安全因素问题，还存在着施工过程对矿物绝缘电缆产品质量保护的问题。
矿物绝缘电缆敷设施工方案
矿物绝缘电缆敷设施工方案1)特点近几年，矿物绝缘电缆以其优越的耐火性能被广泛应用在高层建筑、隧道，以及人员密集的体育场馆、剧院、车站、机场等在安全条件要求较高的重要部门和使用环境恶劣的场所。
矿物绝缘电缆是将铜导体（熔点1083℃）嵌置在以充分干燥的，紧密质实的氧化镁粉末（熔点2800℃）做为绝缘材料的无缝铜管（熔点1083℃）中做成的电缆，在火灾环境（高温、水淋、重物坠落）下能保障消防线路供电的可靠性。
整个电缆全部由无机材料构成，它与使用有机绝缘材料的电缆相比，具有突出的耐火、耐高温、耐辐照的特性。
其长期使用温度可达250℃。
其外径被压扁至三分之一时，绝缘也不损坏，仍可正常使用；其铜护套本身又是一根很好的接地线，可提供良好的低接地电阻等等优点。
此外矿物绝缘电缆还具有无烟无毒、载流量大、防爆、耐腐蚀、使用寿命长、机械强度高等优点。
但矿物电缆用做绝缘的氧化镁粉末极易吸收潮气。
尽管矿物电缆的绝缘电阻值可做到100MΩ以上，一旦受潮，就会使绝缘电阻值大幅度降低，甚至降到0.5M Ω以下。
因而矿物电缆终端密封和中间接头密封就成为矿物电缆施工的关键。
2 )矿物绝缘电缆选用技术要点(1) 矿物电缆生产长度有限，在电缆敷设长度不够时，需要中间连接器。
但电缆接头越多，则封端越多，电缆绝缘电阻值难以保证。
而且中间连接器价格很高。
因此矿物电缆订货时，应根据设计图纸和现场情况，明确要求厂家提供一定长度的矿物电缆，以尽量减少中间接头。
(2) 在下列情况应选择采用塑料护套的矿物电缆：①明敷在建筑物有美观要求的场所②有氨及氨气或其他对铜有强烈腐蚀作用的化学环境③电缆最高使用温度超过70℃但低于90℃，同其他塑料电缆敷设在同一电缆桥架、电缆沟时，或人可能触及的场所。
3) 矿物电缆终端头制作（详见下图）⑴施工时应做好防潮措施，先将矿物电缆截掉一段（0.1m～0.2m），然后将矿物电缆铜外套剥切，使其露出芯线长度符合要求，接着用力将密封罐的阴螺纹其拧到矿物绝缘电缆上，使其连接牢固，然后再用喷灯驱潮（大约1m 长一段），驱潮时间凭经验掌握，停止驱潮后，当矿物电缆被驱潮段的温度到手可以触摸但又有较高温度时，测试矿物电缆的绝缘电阻达到200MΩ以上时即将封端口朝上，注入密封胶，装好罐盖，对外露（裸）芯线加套热收缩绝缘套管。
浅谈矿物电缆施工工艺
②接 头 处 易受 潮 。 绝 缘 层 由矿 物 矿物 纰 成， 接头处 及电缆末端 它极易与空 气中的水分 发 生化 学 反应 ， 而 生成 能导 电的氢矿 物 。 ③施 工难 度大 。 矿物 电缆硬 度与 一 般 电缆 相 比较高 配线箱处 和桥架 弯 曲成型困难 。 ④施 』 ： 丁 ＝ 作量较 夫。 矿物 电缆凡觇格超 过 ３ ５ ｌ Ｉ ］ Ｉ ｉ ］ 的均为 单芯 电缆 ， 如１ 根９ ５ ｍｍ的 电缆 ， 普通 电缆 只需 ４×９ ５ ＋１ ×５ ０ 五根 导体 在 同 外护 套 内即 ａ Ｔ ， 矿 物 耍达 到 等规 格须 南３ 根９ ５ ｍｍ￣ ［ １ １ 根５ ０ Ｉ Ｔ ｌ ｍ的单 芯 电缆 拼合 而成 。
・
矿 物 电缆 存 水 、 支 架 Ｌ敷 设 时 ， 为 保 证 矿 物 绝 缘 电缆 的 敷 设 质量 ， 住 敷 设 电 缆 时 必 须 考 虑 电 缆 敷 设 允 许 最 小 弯 曲 半 ， 应按下述规 范要求施工 。 注： 在同 一 支 架 上 多 根 不 同外 径 的 矿 物 绝 缘 电缆 相 同 走 相 时 ， 为达到整齐、 美 观 的 目的 ， 电 缆 的 弯 曲 半 参 照 外 最 大 的 电缆 的进 行 调整 并 要 符 合 相 应 的 最 小 弯 曲 半径要求 ， 这 样 能 保证 多根 电缆 在 拐 弯 时 ， ｎ Ｊ ‘ 以做到 弯曲弧度一致 ， 达到整齐美观 的 敷 设相 对 矿 物 电缆 存 水 ｔ ｚ 梯 式 桥 架 内 敷 设 效果 。 的有点有四条 ： （ １ ） 在 工 宁 芰 架 上 敷设 的 在 矿 物 电缆 明 敷 设 部 位 ， 如果相 ｌ 亩 】 走 施 二 ［ ： 灵活 性 夫 ， 敷 设 时 不 受 自 身支 架 吊 杆 向 的 电缆 大 、 中、 小规格有 ， 从整齐、 美 观 方 限 制 ， 桥 架 内 敷 设 时 受 剑 吊 杆 的 影 响 比 较 面考 虑 ， 按 最 小 规 格 电 缆标 准要 求 固定 ， 根 多， 敷 设 是 闲难 相 对 多屿 ； （ ２ ） 电缆在 水 、 梯 ： 字 型支 架 上敷 设 的 成 据 数 据 表 及现 场 施 工 现 场 情 况 ， 最 终 定 矿 式 桥 架 内 敷 设 比 Ｉ 物 电 缆 水 平 固 定 间 距 为０． ８ ｍ， 如果忙 ｉ 】 距 过 本 高 出 很 多 ， 征 支架 Ｊ 敷设 只Ｊ ＿ ｝ ＝ ｛ 剑 角 钢 支 火 外 径 小 的 电缆 会 在 两 个 固定 点 中间 位 置 住梯 桥 架 敷 设 会 增 加桥 架 费 用 ， 总 很 多； （ ３ ） 住 水 桥 架 内 敷 出现 Ｆ垂 ， 如 果 固定 间 距 小 不 仅 会 增 加 施 体 对 比成 本 高 Ｔ的 施 工 作 量 ， 而 且 还 会 增 加 固 定 支 架 设时 １ 人 及管 理 人 ｆ ｜ ｛ 的 施 工 意 识没 有 水 数 从 而 增 加 施 工 成 本 。 此 吲 定 距 的 支架 ｆ 敷设的 意识强 ， 住 支架 上 敷 设 如 设定 ， 既 要 达 到 整 齐美 观 效 果 ， 还 要降 低 施 果 不 敷 设 顺 Ａ 会 很 叫 的看到 ， 电 缆 敷 设 工难 度 和 施 ｊ 二 成本 。 完后 非 常 难 看 。 （ ４ ） Ｉ 百 ｊ 条 电缆 ［宁 型 支 电缆进场 后 ， 由于矿物 电缆是 ‘ 盘 堆 架 上敷 设 电缆 的 时 间 比 水 、 Ｆ 桥 架 内敷 设 盘的摆放 ， 应在 每 ・ 堆 电缆 边 做标 识 ， 标 的时 间短 ， 存 炙架 ｆ 敷 设 电缆 Ｉ 人ｎ Ｊ ‘ 操 作忡 明这 堆 电缆 里 面 有 哪 几 种 电 缆规 格 型 号及 火 。 电缆 惆 及 固 定 。 电 缆 化 支 架 Ｌ敷 设 电 缆 长度 ， 这样 在电缆敷 设时 ｎ Ｊ ‘ 以 节 省找 临 时 固定 完成 就 准 备 电 缆 的 调 直 ］ 作 ， 电缆的时 间。
矿物绝缘电缆的特点及敷设施工工艺
（１）防 火性 能好 、耐 高温
（５）耐 辐 射 、防 电磁 干 扰
点 困难 。在进 出配线箱处 和桥架 内弯
这 是 防 火 电缆 最 为 突 出 的 特 点 。
防火 电缆铜 护套形成了一个 自然 曲成 型 困难 。
（４）耐 腐 蚀 性 强
比较高 。重量约为一般 电缆 的两倍。
１ 矿物绝缘 电缆 的特点及应用
铜护套具有较 强的耐 腐蚀性 ，一 敷 设 时 不 易 达 到 平 行 整 洁 的 观 感 效
１．１ 矿 物 绝 缘 电缆 的 优 点
般不需要 附加防护措施。
果 ；且线路长时接头较 多 ，查找故 障
２０１ ６年第０１期 Ｅｌｅｃｔｒｉｃａｌｓ ａｎｄ ｉｎｓｔｒｕｍｅｎｔａｔ渤
矿物绝缘 电缆的特点及敷设施工工艺
吴 建 明 （山西省工业设备安装有限公司 太原 ０３００６１）
摘 要：铜芯铜 护套氧化镁绝缘防火电缆 （ＢＴＴＺ电缆 ）也称矿物绝缘电缆 ，因其 自身特性具有完全 防火、 过载保 护能力强 、工作温度 高、防腐、防爆性能好 、使用寿命长、敷设灵活性较 大等优点 ，同时也存在投资成 本高、接 头处 易受潮 、施 工难度 大、施工工作量较 大等不足之处。本丈现就矿物绝缘 电缆敷设施工及 其性 能与 实际应用情况进行分析 。
正 因为矿物绝缘 电缆有其他 电缆
套 ，经特殊 工艺制作而成 。由于其用 不 延 燃 。
不具备 的优点 ，所 以越来越被 广泛地
材和结 构的特殊性 。决定 了其具有普
（２）防爆
应用于 以下场 所 ：需要进行 防爆设计
通有机 电缆所无法 比拟 的耐火 性能 、
防火电缆 中的氧化镁绝缘 材料 被 或火灾危险 性高的场所 ；安全 性能要
电缆布线施工的主要步骤、困难及解决手段
电缆布线施工的主要步骤、困难及解决手段一、电缆布线施工的主要步骤1. 前期准备- 现场勘查：了解现场环境，包括建筑结构、现有设备、障碍物等。
现场勘查：了解现场环境，包括建筑结构、现有设备、障碍物等。
- 设计方案：根据需求设计电缆布线方案，包括电缆类型、走向、容量等。
设计方案：根据需求设计电缆布线方案，包括电缆类型、走向、容量等。
- 材料准备：根据设计方案准备相应的电缆、桥架、连接器等材料。
材料准备：根据设计方案准备相应的电缆、桥架、连接器等材料。
2. 布线规划- 电缆选型：根据电流、电压、传输距离等参数选择合适的电缆。
电缆选型：根据电流、电压、传输距离等参数选择合适的电缆。
- 走向规划：确定电缆的走向，避免与现有设备、管道等冲突。
走向规划：确定电缆的走向，避免与现有设备、管道等冲突。
- 桥架安装：在规划好的走向上安装桥架，确保布线有序进行。
桥架安装：在规划好的走向上安装桥架，确保布线有序进行。
3. 布线施工- 电缆敷设：按照规划好的走向敷设电缆，注意电缆的弯曲半径。
电缆敷设：按照规划好的走向敷设电缆，注意电缆的弯曲半径。
- 连接器安装：在适当的位置安装连接器，确保连接可靠。
连接器安装：在适当的位置安装连接器，确保连接可靠。
- 固定和保护：用扎带、线槽等工具固定电缆，保护电缆不受损伤。
固定和保护：用扎带、线槽等工具固定电缆，保护电缆不受损伤。
4. 测试与验收- 电缆测试：测试电缆的绝缘电阻、电压等参数，确保符合要求。
电缆测试：测试电缆的绝缘电阻、电压等参数，确保符合要求。
- 系统测试：对整个电缆布线系统进行测试，确保系统正常运行。
系统测试：对整个电缆布线系统进行测试，确保系统正常运行。
- 验收：由相关人员进行验收，确保施工质量符合标准。
验收：由相关人员进行验收，确保施工质量符合标准。
二、电缆布线施工中的困难及解决手段1. 施工过程中的电缆损坏- 困难描述：在电缆布线过程中，电缆容易受到外力损伤，影响电缆性能。
矿物绝缘电缆施工特点及控制要点
矿物绝缘电缆安装特点及施工控制要点随着现代化建筑的不断发展，对建筑物内使用的电气设备要求越来越高。
矿物绝缘电缆简称MI电缆，国内习惯称为氧化镁电缆或防火电缆，它是由矿物材料氧化镁粉作为绝缘的铜芯铜护套电缆，矿物绝缘电缆由铜导体、氧化镁、铜护套两种无机材料组成。
矿物绝缘电力电缆具有耐火、防爆、防水、耐蚀、耐机械损伤、载流大、寿命长等特点，在现代化的大型建筑及一类、二类建筑物内的使用也越来越广泛。
矿物绝缘电力电缆主要适用于消防电源、不间断电源、应急照明电源等供电线路上。
1 矿物绝缘电力电缆安装特点1．1 接头处易受潮电缆的绝缘层由矿物氧化镁组成，在电缆头施工中，电缆端头剥开后导体裸露时，容易与空气中的水分发生化学反应，而生成能导电的氢氧化镁。
电缆的绝缘电阻一般在100 MΩ以上，但如在1 h内未完成电缆头的制作，绝缘电阻可下降到10 MΩ以下，甚至会出现降到0．5 MΩ以下的情况。
这样电缆运用在工程中，必然带来电气隐患。
1．2 施工难度大矿物电缆硬度与一般电缆相比较高，重量约为一般电缆的两倍，敷设时不易达到平行整洁的观感效果，且线路长、接头多，查找故障点困难，因此施工难度较大，在进出配线箱处和桥架内弯曲成型也较困难。
2 针对上述特点，进行的施工质量控制就显得尤为重要，以下阐述了几点注意事项.。
2．1 敷设时应注意的事项矿物绝缘电缆硬度较大，所以敷设中应尽量避免交叉。
施工前应根据设计图纸绘制“电缆敷设走向图”，认真核对电缆的根数、规格、长度、走向、中间连接头位置及与其他管道交叉的间距等。
敷设时应在专用的电缆放线架上进行，拆除包装时必须格外小心，不得让小刀划穿包装层，以免损伤铜护套，在处理中间连接头和终端时要将电缆长度留余一定的裕量，以供施工的操作。
2．2 电缆回路应编号并粘贴标志在每个回路终、始点，每个中间连接头处，穿墙，洞等处要悬挂志牌或粘贴永久性标志，标明各回路编号及相序，以免由于回路多、接头过多而无法分辨，出现回路、相序连接的错误。
隔离型(柔性)矿物质绝缘电缆施工介绍
铜芯铜护套氧化镁绝缘电缆，国外 叫MI电缆，国内简称矿物质绝缘电缆 或防火电缆。它是采用高导电率的铜 作为导体，无机物氧化镁作为绝缘， 无缝钢管作护套，经特殊工艺制作而 成的现代建筑用防火电缆。由于其用 材和结构的特殊性，决定了该产品具有 有机电缆（塑料电缆）所无法比拟的电 气性能、机械性能、耐环境性能和环保 性能。
裸电缆长期使用温度为250℃，在 950~1000 ℃时可持续供电 3h （国家标 准规定 90mi n ），短时间或者非常时期 可接近铜的熔点1083℃工作（氧化镁 绝 缘 熔 点 为 2 8 0 0 ℃ ） 。
用途：
本产品主要应用于防火系统、应急照明、报警系统、消防系 统、高温场合、装置及要求特别安全的设施（公共场所、高 层建筑）等特殊场合的输配电线路。
产品代码及示例。 N------------------------耐火 G------------------------隔离 A------------------------类别（950~1000℃）3小时 故隔离型（柔性）矿物质，额定电压0.6/1KV ，4芯，标称截面16mm² ，表示为 NG-A(BTLY)-4*16
3、主要特性： • • • • • • • • • 耐火性能高 可持续生产，电缆连续长度满足现场使用，中间无接头。 防水，防鼠蚊。 机械强度高。 过载能力强。 耐腐蚀。 节能环保，线损比常规电缆低4-7%。 防辐射、寿命长，电缆具有长期稳定性。 铝金属套可作接地线使用，铝金属套电阻完全符合接地线芯要求。 节省一根线芯选用（指有接地线的三相四线制和三相五线制）。
电缆缺点：
以上介绍的原始矿物质绝缘电缆制造长度有限，中间接头不防火， 运输、放线困难，接头处容易受潮，施工难度大，施工工作量大， 造成了市面上出现的矿物质电缆均为原始矿物质绝缘电缆及原始矿 物质绝缘电缆的升级换代产品，如NG-A(BTLY)、GAN-BTGZ、 BTTW、RTTZ、BBTRZ、ZYTTW、BTTQ、BTTE，故市面上所售 矿物质电缆品种繁多，没有具体型号可以定名，具体施工工艺以工 程设计品牌为准，要求厂家提供技术指导。
矿物绝缘电缆施工技术要点
矿物绝缘电缆施工技术要点摘要：近年来，城镇化进程的加快，我国的各类工程建设数量也在不断增加。
随着建筑电气工程数量及规模持续扩大，建筑火灾风险也越来越高，对其耐火能力的要求也随之提升。
根据统计，在所有的建筑物火灾中，因电气设备失效所造成的损失往往很大。
如何有效地处理建筑电气工程中的电缆耐火问题已经引起工程设计与施工部门的广泛重视。
目前，大部分建筑使用的是防火有机隔热矿物电缆，以改善其耐火效果。
此类电缆相对于一般的绝缘电缆来说，阻燃性有所增强，具备了一定的阻燃特性，但因为材料自身存在的不足，未能显著提高其着火燃点，无法从本质上提高其防火能力。
因此，在消防设施、重要场所以及具有特定消防需求的建筑电气线路中，使用有机绝缘的矿物电缆不能完全保障消防安全。
而矿物电缆具有防水、防爆、耐火、耐腐蚀、机械强度高以及环保无毒等优点，适合用于特点消防安全要求很高的建筑电气工程。
关键词：矿物电缆；电缆施工技术；工艺流程引言矿物绝缘电缆所使用的材料为无机材料，拥有传统电缆所不具备的优势，能够十分有效地发挥出电缆的特性，其不仅耐火性、耐高温性强，且载流量十分大，过载力也相对较强，施工难度也相对较低。
矿物绝缘电缆可在250℃的环境之中进行较长时间的工作，甚至在950～1000℃的高温环境下，能够使用超过3h，与国际标准要求的限值相比具有较大的优势。
1矿物绝缘电缆安装特点（1）接头处易受潮矿物电缆的绝缘层由矿物氧化镁组成。
在电缆头施工中，电缆端头剥开后导体裸露，容易与空气中的水分发生化学反应，生成能导电的氢氧化镁。
电缆的绝缘电阻一般在100MΩ以上，若在1h内未完成电缆头的制作，绝缘电阻可下降到10MΩ以下，甚至降到0.5MSS,。
这样电缆在工程运用中必然存在电气安全隐患。
（2）施工难度大。
与一般电缆相比，矿物电缆硬度较高，重量约为一般电缆的2倍，敷设时不易达到平行整洁的观感效果，且线路长、接头多，查找故障点困难。
因此，施工难度较大，在进出配线箱处和桥架内弯曲成型也较困难。
矿物质电缆施工质量控制
区域治理智能电力与应用矿物质电缆施工质量控制曹铮中建八局第一建设有限公司，山东 济南 250000摘要：在电缆铺设的过程中，根据需要选择合适的电缆，矿物质电缆价格比普通电缆价格较高，因此，在电缆施工过程中针对重量大、硬度高、街头多的问题，采取相关的措施要严格对施工质量进行控制，提升矿物质电缆铺设水平。
关键词：矿物质电缆；施工质量；控制方法矿物质电缆属于特殊电缆在铺设的过程中要进行精准化操作，按照工艺要求完成铺设。
一、电缆施工过程中需要注意的几个事项1根据库存严格检查对接电缆的规格和数量，仔细检查系统接线图，检查电缆的相关信息，如电缆保护层，电缆支架，电缆敷设线等。
2根据电力系统设计要求计算每根电缆的长度，合理分配电缆，减少电缆连接器的数量。
在制作电缆时，请勿将控制电缆和电源电缆放在同一支架上。
支架上的电缆顺序（从上到下）通常为：高压电力电缆，低压电力电缆，控制电缆和信号电缆。
这条规定在施工期间必须严格执行。
电缆的顺序不能任意调整以避免质量问题。
3有些人必须指导电缆敷设工作，并详细解释电缆敷设的开始和结束，根源数量，工艺要求和安全问题。
根据实际情况，在铺设电缆相对集中的过程中应优先放置，然后分散铺设，最后铺设短路。
4电缆铺设接近完成时，应进行大面积的防火工作。
根据堵漏设计部分，铺设过程中应使用防火材料覆盖制作不良的部件，以提高电缆敷设的整体外观和铺设质量。
二、矿物质电缆的施工质量控制1密封绝缘填充物到位1.1购买矿物绝缘电缆头制造商专用密封胶1.2密封胶不要急于一次注射，注射两到三次。
密封剂从一侧注入密封罐。
为了防止密封胶中形成气泡，首先加入半杯，然后等待胶膜完成。
然后将罐盖压在密封剂上24小时以设置电缆头，并且在此期间电缆头未被移除。
密封胶固化后立即密封胶2-3次使电缆头芯线不松动，不起泡，电阻用绝缘电阻测试仪测试，电阻大于100MΩ，绝缘性好。
2工人培训已到位庄建平和谭超经理向工人提供技术披露，并向经营者详细说明生产过程。
矿物绝缘电缆对比
的电流过载后，不会造成击穿；
故其短路过载能力高于常规的YJV电缆；
2.机械性能:金属护套弯曲性好，能承受一定的拉力 2.机械性能：金属护套可承受一定的拉力和机械冲击；
和机械冲击；
3.消防功能：耐火标准可通过BS6387三项考核；
3.消防功能:耐火标准可通过BS6387三项考核；
4.防爆性能：金属铝护套为连续挤包成型工艺，抗撞击
晶体粉末作绝缘材料，导体是单股铜棒组成的电缆。
套构成。
2.之所以被国际公认，主要取决于采用的材料是真正的耐高温材 2.在早期矿物绝缘电缆刚引进至
料，其中的铜导体和铜护套的熔点是 1083℃，而氧化镁矿物绝缘层 国内时，因工艺不成熟，导致铜
的熔点更是达到了2800℃，故而使得线路在超过1000℃的火灾高温 护套经常容易开裂，于是改采用
该系列不含金属护套，故已经逐 渐退出消防应用舞台。
价格较高
NG-A(BTLY)系列隔离型耐火电缆属于有机、无机混 合型耐火电缆，燃烧时会产生低烟低毒，与无机矿 物绝缘电缆的无烟无毒不能相比。 1.耐火层：采用玻璃纤维布，约在840℃时被软化 损坏； 2.填充层：采用水合金属氧化物，是一种石膏状的 半流体，含有有机成分，燃烧时有水汽逸出，胶状 变成固体（三氧化二铝），有否毒性尚不清楚； 3.隔离套：一般采用交联聚乙烯（XLPE），燃烧 时，低烟低毒； 4.金属套：铝质材料，机械性能，电气性能都比较 差，火焰温度660℃就融化，不适宜作防火电缆的 金属护套； 5.矿物绝缘层：采用金云母带，金云母的耐火特性 仅是B类（750℃~800℃），只能作为B类耐火电缆, 就不能用在A类（950℃~1000℃）耐火电缆中。
逐渐退出消防应用舞台，现已不
再归类于“矿物绝缘类不燃性电
浅谈超深地铁站集束大截面BTTYZ型矿物电缆施工
浅谈超深地铁站集束大截面 BTTYZ型矿物电缆施工摘要：重庆地铁十号线－红土地站，站台深度达到90米，号称国内最深地铁站。
鉴于此站为暗挖站且埋深较深，站内配电提高消防等级，除消防电源外，一二级负荷均采用了刚性矿物绝缘电缆（BTTYZ）。
刚性矿物绝缘电缆施工最主要的目的就是保证矿物绝缘电缆的长期、安全、稳定、可靠地运行。
施工过程中，确保刚性矿物绝缘电缆配套附件安装及电缆敷设施工质量，是矿物电缆为消防负荷正常供配电的前置条件。
基于上述，对刚性矿物绝缘电缆所用附件安装及电缆敷设施工质量进行简要分析。
关键词：超深地铁站；防火性能；BTTYZ型矿物绝缘电缆；中间连接器；终端头；施工工艺；质量控制；注意事项。
0前言随着现代化建筑的不断发展，对建筑中电气设备要求不断提高，满足设备供电的电缆种类也不断更新。
在特殊环境下，如地铁、大型公共场所等消防等级要求高的地方，矿物电缆随之应运而生。
BTTYZ型矿物电缆又称无机氧化镁电缆。
主要成分有铜导体、氧化镁绝缘材料、金属护套和聚乙烯保护皮。
内有紧密压实的氧化镁材料的无缝铜管中嵌置高导电率的铜导线，构成安全性极高的矿物绝缘电缆。
在外界温度达到250℃时，BTTYZ型矿物电缆可持续长时间正常运行，普通火焰燃烧后，电缆无需更换，仍可继续使用。
在火焰燃烧过程中，不会产生有害气体。
具有耐火、防爆、耐蚀、载流大、寿命长等特点。
1工程概况重庆地铁十号线大量应用BTTYZ型矿物电缆。
特别是十号线的第二站－-－红土地站，站台深度达到90米，号称国内最深地铁站。
红土地站85%电缆为BTTYZ型矿物电缆，各种规格矿物电缆约8.6万延米。
特别是大截面矿物电缆站额比例大。
覆盖了400V配电所、环控柜以及站内所有风机、风阀、消防照明、水泵、动力系统电源。
矿物电缆特点导致施工难度大，对施工方法、工艺要求较高。
2电缆特点BTTYZ型矿物绝缘电缆其施工难度、施工方法、施工工艺均有其特点。
（1）BTTYZ型矿物电缆其外壳是由相应固定长度的铜管拉伸而成，电缆长度、线芯数均受到相应限制，具体体现在：①因铜导体长度一定，线芯越大，外径越大，成型长度越短。
浅谈矿物电缆施工工法
矿物电缆施工工法1 前言随着社会经济的迅猛发展，电力施工的缆线的变化也随之增多，施工工艺也愈来愈科学化和工艺化。
矿物电缆也应运而生。
南京河西新华日报项目就大量使用该种型号的电缆。
从电缆特性上，比原普通电缆均有较大的提高。
2 工法特点该种电缆从施工难度、方法、工艺方面均有自已的施工特点。
由于该种型号的电缆其外壳由一定长度的铜管拉制而成，其电缆长度与线芯数均受到一定的限制，具体表现在：2.1因铜管长度一定，电缆线芯越大，电缆的外径就越大，成型长度越短。
最大长度为100m左右。
2.2由于其外壳由铜管拉制而成。
所以该种电缆大于等于35mm2的电缆和普通的三相五线电缆相比，矿物电缆（三相四线电缆）由单芯的电缆组成，不需要单独制作接地线，利用电缆外壳做接地线即可。
2.3因此电缆全部由铜及矿物质制成，其本身为不燃物质。
且强度较大，能直接明敷于支架上或放置在梯式电缆桥架内。
2.4其本身的不燃性，矿物质的无污染等。
更不会产生任何有害气体及二次污染。
实际上称得上是环保绿色产品。
2.5使用寿命长，矿物质材料耐高温，且不易老化。
3 敷设方式及运输3.1敷设方式与塑料绝缘电缆相比，本工程矿物绝缘电缆的敷设方式如下：1、沿支架卡设电缆在支架上卡设时，要求每一个支架处都有电缆卡子将其固定。
固定用的角钢支架在某些场合需考虑耐火等级。
2、沿墙面及平顶敷设敷设时，首先必须将矿物绝缘电缆矫直，而后再牢靠地固定于墙面或平顶上。
做好后应是整齐、美观，其固定间距应符合规定的要求。
遇到转弯处，电缆弯曲半径应符合要求，在弯头两侧100mm处均应用电缆卡子固定。
各种规格电缆同时敷设时，电缆弯曲半径均按最大直径电缆的弯曲半径进行弯曲、整齐敷设。
敷设电缆时，应严格按照施工规范的要求操作，以达到国家验收规范的要求和经济、实用、美观。
3.2现场搬运现场施工时，矿物绝缘电缆的搬运可采用人工搬运。
由于矿物绝缘电缆的生产受到原材料的限制，其长度不象其他电缆可以制造很长，截面小，长度长些，截面大的长度仅几十米。
矿物质电缆施工难度
矿物质电缆施工难度主要集中在施放电缆和电缆头制作时两大块。
1.矿物质电缆施放
封罐压合器：用于矿物绝缘电缆端头密封罐罐盖的压合。
安装、制作矿物绝缘电缆的中间连接头和终端时，均需将电缆末端的金属护套剥除，以便于电缆的连接安装。
采用斜口钳剥切：在确定需剥除的铜护层的长度，在切口切好后，用斜口钳在铜护套端头掰卷出一个长约5mm的三角斜条，将斜口钳住掰出的斜条，沿铜护套成45°斜角旋转使铜皮成螺旋形逐段剥出，在剥除过程中不要将剥出的铜皮沿根部剪断。
即将剥至于环形切口时，应慢慢转动斜口钳，使铜皮缓慢剥出以保证切口的圆整、平齐、光洁。
仅供个人学习参考
将剥完后外壳的电缆清除干净后，将线芯均匀分开。
保证胶木板能很好地安装于线芯上。
采用汽油喷灯对电缆进行驱潮以及热缩套管的加热收缩。
在施工过程中一旦发现电缆吸潮，应及时对受潮段进行驱潮处理。
用火烤过后，立即用有机胶对联接器的封头内进行注胶。
注胶时，要保证饱满充实。
在胶未冷时，即时压下胶木板。
使有机胶与外部隔离。
保证潮汽不再进入电缆内。
测相位
测量。
仅供个人学习参考。
矿物绝缘电缆在超高层建筑的施工技术
矿物绝缘电缆在超高层建筑的施工技术赖铭炘引言: 而随着城市化进程的加快．人们的梦想终于得以实现：“鹤立鸡群”的摩天大楼在全球城市建筑中拔地而起，也在我国各大城市纷纷“试比高”，而在我们广东省．特别是广州和深圳市的高层建筑越来越多。
现规划中的广州珠江新城几乎全部是由高层建筑和超高层建筑组成。
超高层建筑对其供电可靠性和消防系统提出了越来越高的要求。
在消防供电干线中也大量应用了矿物绝缘电缆，而矿物绝缘电缆的施工技术相对传统耐火电缆的施工技术大有不同，以下就通过本文对上述问题进行详细探讨。
1.超高层建筑的特点a．最显著的特点就是建筑高度比较高。
1972年．在美国Pennsylvania(宾夕法尼亚州)的Bethlehem (伯利恒市)的国际高层建筑会议上。
将4O层以上．建筑高度在100 m以上的建筑定义为超高层建筑。
我国长期以来没有“超高层建筑”的官方定义．直到GB 50352—2005 《民用建筑设计通则》颁布执行，才有超高层建筑的定义。
《民用建筑设计通则》第3．1．2条第2款指出。
“建筑高度大于100 m的民用建筑为超高层建筑。
”GB 50045—95《高层民用建筑设计防火规范》(2005年版)也对100 m以上的高层建筑做出了更严格的要求和规定。
b．建筑规模大在建筑高度增加的同时，建筑面积也随之增大c .功能多．人员密度大；通常一栋超高层建筑中包含办公、酒店、商业等功能，可同时容纳数万人。
在紧急情况下疏散时间长。
疏散难度大E1，。
d．用电量大．变配电所数量较多。
为了深入负荷中心，除了总变配电所外。
往往在地下层、避难层或设备层、顶层设置分变配电所。
表1 部分超高层建筑电源相关参数由此可见，保证超高层建筑中供配电系统的干线电缆的可靠稳定性非常重要。
2. 建筑竖向干线采用矿物绝缘电缆的依据JGJ 16—2008 《民用建筑电气设计规范》第13．10．4条规定：1 火灾自动报警系统保护对象分级为特级的建筑物．其消防设备供电干线及分支干线，应采用矿物绝缘电缆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿物质电缆施工难度主要集中在施放电缆和电缆头制作时两大块。
1.矿物质电缆施放
由于现场采用的是硬芯矿物质电缆，硬度较大，施工时不易进行煨弯，所以对于电缆的长度有很严格的要求，施工不当就容易造成电缆长度不够。
由于矿物质电缆硬度较大在施放电缆时铜外壳，在井道或者桥架中释放时，如果空间不够很容易碰伤压扁，一不注意很可能出现外壳与线芯或线芯与线芯之间短路，在施工完以后很难查出原因。
其次，矿物质电缆内部填充的是氧化镁，极易受潮，保护不当安装完以后无法送电还无法查明原因。
2.电缆头制作
矿物质电缆头制作相比普通电缆头制作要求更高，且制作工艺更繁琐，施工难度较大。
首先第一点，就是在电缆头压箱时难度大大提高，由于硬度较大，极不容易将电缆头沿着桥架压箱，所以一不小心就将电缆损坏或者突出桥架电缆交叉影响美观。
矿物质电缆施工工艺：
安装开孔-定位-绝缘测试-剥除铜外壳-绝缘测试-制作终端绝缘与密封-固定电缆-制作线芯绝缘-安装接线端子-接线。
其中第一次绝缘测试是为了检查电缆是否完好，避免电缆在释放过程中损坏而无法及时得知，第二次绝缘测试是为了检查电缆是否在制作电缆头时受潮。
电缆头制作时需要以下集中工具：
汽油喷灯：用于矿物绝缘电缆的驱潮处理以及烘烤热缩绝缘套管。
铜皮剥切器：用于接线时矿物绝缘电缆端部铜护套的剥除。
铜皮切割器：用于铜护套剥切口的限位、剥离、以及小规格矿物绝缘电缆的切割。
电缆弯曲扳手：用于转弯处电缆的弯曲以及线路整理时电缆的矫直。
封罐压合器：用于矿物绝缘电缆端头密封罐罐盖的压合。
安装、制作矿物绝缘电缆的中间连接头和终端时，均需将电缆末端的金属护套剥除，以便于电缆的连接安装。
采用斜口钳剥切：在确定需剥除的铜护层的长度，在切口切好后，用斜口钳在铜护套端头掰卷出一个长约5mm的三角斜条，将斜口钳住掰出的斜条，沿铜护套成45°斜角旋转使铜皮成螺旋形逐段剥出，在剥除过程中不要将剥出的铜皮沿根部剪断。
即将剥至于环形切口时，应慢慢转动斜口钳，使铜皮缓慢剥出以保证切口的圆整、平齐、光洁。
将剥完后外壳的电缆清除干净后，将线芯均匀分开。
保证胶木板能很好地安装于线芯上。
采用汽油喷灯对电缆进行驱潮以及热缩套管的加热收缩。
在施工过程中一旦发现电缆吸潮，应及时对受潮段进行驱潮处理。
用火烤过后，立即用有机胶对联接器的封头内进行注胶。
注胶时，要保证饱满充实。
在胶未冷时，即时压下胶木板。
使有机胶与外部隔离。
保证潮汽不再进入电缆内。
测相位
由于矿物质电缆内只有线芯，无法判别各个线芯的相位，这就要求我们在接线前用相位表对每个线芯进行相位测量，这项工作是最为重要的一个环节，并且也是一个十分麻烦的工作。
因为需要至少两人在电缆的两头进行测量，很多时候基本上是一个人在楼顶一个人在地库，然后用对讲机一个个测量。
