2001-2015年大连理工大学电路考研真题
电路历年真题试卷汇编6_真题-无答案
电路历年真题试卷汇编6(总分88,考试时间90分钟)1. 单项选择题单项选择题下列各题的备选答案中，只有一个是符合题意的。
1. (西安电子科技大学2010年考研试题)如图7一44所示电路，t＜0电路已处于稳态，t=0开关闭合，iC(0+)为( )。
A. 一2mAB. 2／3mAC. 4／3mAD. 2mA2. (西安电子科技大学2009年考研试题)如图7一50所示电路，t＜0时己处于稳态，t=0时开关S打开，则iC(0+)为( )。
A. 一2 AB. 一1 AC. 1AD. 2A2. 判断题请判断下列各题正误。
1. (重庆大学2007年考研试题)判断题：线性动态电路输入一输出方程的阶数等于电路中储能元件的个数。
A. 正确B. 错误3. 解答题1. (清华大学2007年考研试题)电路如图7一8所示。
开关S换路前电路已达稳态，t=0时开关S由位置1合向位置2。
求开关换掉后的电流i1(t)、i2(f)和电压u(t)，并画出波形图(本题限时域求解)。
2. (清华大学2006年考研试题)电路如图7一10所示。
(1)写出电路的状态方程，并整理成标准形式X=AX+BV，其中；(2)定性画出uc的变化曲线。
3. (清华大学2006年考研试题)如图7一12所示电路，t＜0时S1断开、S2闭合，电路已达稳态。
t=0时，同时闭合开关S1，打开开关S2。
求电流i(t)并定性画出i(t)的变化曲线。
4. (清华大学2006年考研试题)如图7一15所示电路，网络N内都仅含线性电阻。
如图7一15(a)所示，t=0时a、b端通过开关S接通一个iL(0一)=3A、电感值为1H的电感，则c、d 端的电流i=一0．5e一2tA(t＞0)。
如图7一15(b)所示，现在C、d端并接一大小为6A的电流源，t=0时a、b端仍通过开关S接通一个iL(0一)=1A、电感值为2H的电感，求电感中的电流iL(t)(t＞0)。
5. (清华大学2005年考研试题)如图7一17所示电路，开关S闭合前电路处于稳态，t=0时闭合开关S。
大连理工大学854自动控制原理历年考研真题汇编
2014年大连理工大学854自动控制原理考研真题（回忆版）2013年大连理工大学854自动控制原理考研真题（回忆版）大连理工大学2013年硕士生入学考试《自动控制原理（含20%现代）》试题一、简答1．分析单位闭环反馈系统常用什么分析系统的性能？2．超前反馈校正环节与滞后反馈校正环节的优缺点？3．对于受控系统采用状态反馈能镇定的充要条件是什么？4．采取哪种措施可以减少系统稳态误差？5．在系统设计时是否要使系统闭环稳定增益为1或者接近于1？二、系统框图如右所示，其中，1．求PI调节器的传递函数。
2．G（s）=略，求当w=略，=略时的，并说出这样的对系统性能有何影响。
（值过大，过小）。
3．当G（s）=略时，求系统稳定时满足的范围（劳斯判据）。
三、系统框图如图所示,Ur输入，Uc输出。
1．写出系统的微分方程，画出结构图。
2．写出系统的闭环传递函数。
四、根轨迹方程为，求出根轨迹，求出系统衰减震荡时的K值范围。
五、（a,b值略）1．画出极坐标图，并写出系统稳定的K值范围。
2．当K=1时，画出系统的Bode图，并在图中标出相角裕量和幅值裕量。
六、非线性系统方程，求出系统的奇点，并画出相平面草图。
七、闭环离散系统如图所示，其中u（k）=u（k-1）+e（k）,G（s）=，T=11．求闭环脉冲传递函数C（z）/R（z）。
2．求闭环系统稳定时的K值范围。
八、如图所示，状态空间描述1．判断系统的能控性，能观性。
2．采用状态反馈使得配置极点为a,b（a,b值略），求出反馈阵k。
3．已知,求出闭环传递函数Y（S）/V（s），求出稳态输出及闭环稳态增益。
4．如何使系统的闭环稳态增益为1？注：标注略，参数不清楚。
2012年大连理工大学854自动控制原理考研真题大连理工大学2012年硕士生入学考试《自动控制原理（含20%现代）》试题一、求以为输入，的微分方程，B为阻尼器，K为弹簧弹性系数。
二、1．求C（s），当，求。
2．R（t）=1（t），n（t）=0，=G（s）=，求输出响应c（t）。
[考研类试卷]电路历年真题试卷汇编3.doc

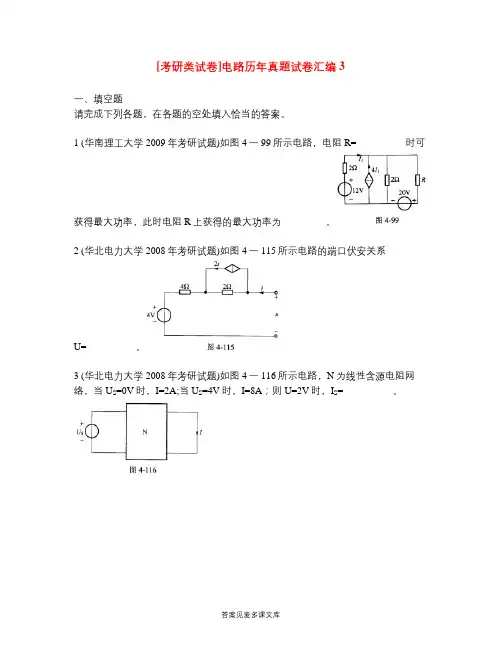

![[考研类试卷]电路历年真题试卷汇编3.doc](https://img.taocdn.com/s3/m/90214fc9852458fb760b5678.png)
[考研类试卷]电路历年真题试卷汇编3一、填空题请完成下列各题，在各题的空处填入恰当的答案。
1 (华南理工大学2009年考研试题)如图4一99所示电路，电阻R=__________时可获得最大功率，此时电阻R上获得的最大功率为_________。
2 (华北电力大学2008年考研试题)如图4一115所示电路的端口伏安关系U=__________。
3 (华北电力大学2008年考研试题)如图4一116所示电路，N为线性含源电阻网络，当U S=0V时，I=2A;当U S=4V时，I=8A；则U=2V时，I S=__________。
4 (华北电力大学2008年考研试题)如图4一117所示电路，N0为线性电阻网络，当R L=0时，I=5A；现调节R L使其获得最大功率。
已知最大功率为100W，则R L=__________。
5 (华北电力大学2008年考研试题)如图4一119所示电路，流过理想二极管的电流I=___________。
二、单项选择题下列各题的备选答案中，只有一个是符合题意的。
6 (南京航空航天大学2007年考研试题)N0为无源线性电阻网络，工作状态如图4一139所示，现将1．1'端口支路置换成图4一140所示，则2一2'端口输出的电压U2为( )。
（A）2V（B）2．4V（C）（D）4V7 (浙江大学2010年考研试题)如图4一50所示电路，已知R1=R2=R3=R4=2Ω，U S1=10V，U S2=6V，I S=1A，当开关S闭合时，电流I4减小为开关S打开时该支路电流的一半，试求控制系数g。
8 (浙江大学2006年考研试题)电路如图4一53所示，VD为理想二极管，试求：(1)ab以左端口的戴维南等效电路；(2)求U ab及I的值。
9 (浙江大学2005年考研试题)电路如图4一57所示，已知：R1=5Ω，R2=6Ω，R3=R4=8Ω，r=5Ω，I S=5A，U S=4V，求电压源和电流源的功率。
大连理工大学854自动控制原理历年考研真题专业课考试试题
四、G（s）H（s）=
，求
的关系及各自意义。
五、
，求极坐标的稳定性。
六、非线性二阶系统
七、离散系统 稳定性和ess的影响。
求奇点附近的相轨迹。 ，求稳定时T的范围。讨论T对
八、系统运动方程为
，
表达式，并将其化为对角标准型。
1．求闭环脉冲传递函数C（z）/R（z）。 2．求闭环系统稳定时的K值范围。 八、如图所示，状态空间描述
1．判断系统的能控性，能观性。
2．采用状态反馈使得配置极点为a,b（a,b值略），求出反馈阵k。
3．已知
,求出闭环传递函数Y（S）/V（s），求出稳态
输出及闭环稳态增益。
4．如何使系统的闭环稳态增益为1？
四、根轨迹方程为 震荡时的K值范围。
，求出根轨迹，求出系统衰减
五、
（a,b值略）
1．画出极坐标图，并写出系统稳定的K值范围。
2．当K=1时，画出系统的Bode图，并在图中标出相角裕量和幅值 裕量。
六、非线性系统方程 相平面草图。
，求出系统的奇点，并画出
七、闭环离散系统如图所示，其中u（k）=u（k1）+e（k）,G（s）= ，T=1
1999年大连理工大学自动控制原理考研真题
2014年大连理工大学854自动控制原理考研 真题（回忆版）
2013年大连理工大学854自动控制原理考研 真题（回忆版）
大连理工大学2013年硕士生入学考试 《自动控制原理（含20%现代）》试题
一、简答 1．分析单位闭环反馈系统常用什么分析系统的性能？ 2．超前反馈校正环节与滞后反馈校正环节的优缺点？ 3．对于受控系统采用状态反馈能镇定的充要条件是什么？ 4．采取哪种措施可以减少系统稳态误差？ 5．在系统设计时是否要使系统闭环稳定增益为1或者接近于1？
大连理工854 自动控制原理考研真题

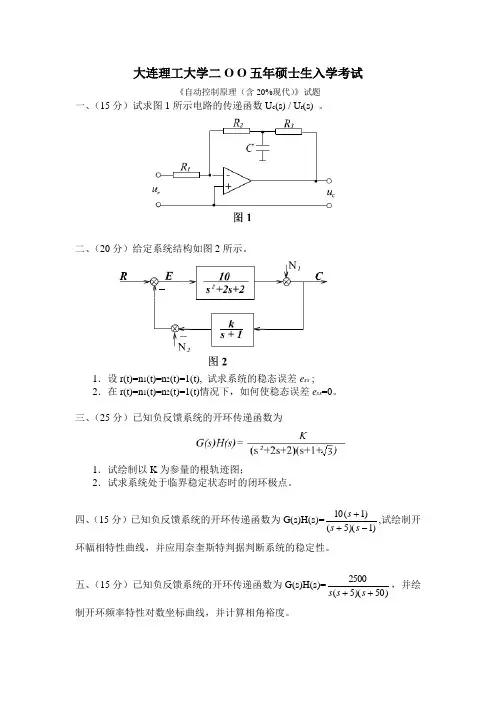

大连理工大学二O O 五年硕士生入学考试《自动控制原理（含20%现代）》试题一、（15分）试求图1所示电路的传递函数U c (s) / U r (s) 。
二、（20分）给定系统结构如图2所示。
1．设r(t)=n 1(t)=n 2(t)=1(t), 试求系统的稳态误差e ss ;2．在r(t)=n 1(t)=n 2(t)=1(t)情况下，如何使稳态误差e ss =0。
三、（25分）已知负反馈系统的开环传递函数为1．试绘制以K 为参量的根轨迹图；2．试求系统处于临界稳定状态时的闭环极点。
四、（15分）已知负反馈系统的开环传递函数为G(s)H(s)=)1)(5()1(10-++s s s ,试绘制开环幅相特性曲线，并应用奈奎斯特判据判断系统的稳定性。
五、（15分）已知负反馈系统的开环传递函数为G(s)H(s)=)50)(5(2500++s s s ，并绘制开环频率特性对数坐标曲线，并计算相角裕度。
六、（15分）给定系统微分方程为,试确定奇点位置及类型，并绘制相平面草图。
七、（15分）设系统结构如图3所示。
试求C(z)，并判断K=1时系统的稳定性。
八、（10分）已知离散系统的状态方程为a>0，试用李雅普诺夫第二方法确定使平衡点渐进稳定的a取值范围。
九、（20分）给定系统结构如图4所示。
1．试建立系统的状态空间描述；2．试设计状态反馈阵，使系统闭环极点位于-2，-2处；3．K是否可以取为0.5，为什么？《自动控制原理》教学大纲(学分 4 ,学时64 )一、课程的性质与任务二、本课程是自动化类专业的理论基础课之一。
本课程的任务是使学生掌握反馈控制系统的构成、控制系统数学模型的建立方法及系统时域、频域分析和校正方法;学习掌握非线性系统和离散控制系统的分析方法。
二、课程内容、基本要求与学时分配本人有自动控制原理教材及较全的考研真题（及复印版一份，及赠送回忆版照片形式），如需要请联系扣扣238七93 2654另外有华中科技大学传热学真题，全部是复印版（学生出售，值得信赖）(一)自动控制的基本概念2学时1.了解反馈控制系统的基本工作原理。
大连理工大学《877经济学原理》历年考研真题汇编（含部分答案）
目 录2000年大连理工大学877经济学原理考研真题2001年大连理工大学877经济学原理考研真题2002年大连理工大学877经济学原理考研真题及详解2004年大连理工大学877经济学原理考研真题2005年大连理工大学877经济学原理考研真题及详解2008年大连理工大学877经济学原理考研真题2009年大连理工大学877经济学原理考研真题2010年大连理工大学877经济学原理考研真题（回忆版，不完整）2012年大连理工大学877经济学原理考研真题（回忆版）2013年大连理工大学877经济学原理考研真题（回忆版）2014年大连理工大学877经济学原理考研真题（回忆版）2015年大连理工大学877经济学原理考研真题（回忆版）2017年大连理工大学877经济学原理考研真题（回忆版）2018年大连理工大学877经济学原理考研真题（回忆版）2000年大连理工大学877经济学原理考研真题一、填空题（每空1分，共40分）1税收增加1元钱，将（ ）消费（ ）元钱，（ ）储蓄（ ）元钱。
2需求曲线Q＝aP－b（其中a与b均为正的常数），该线上各点的需求的价格弹性（ ），值为（ ）；当b等于（ ）时，各点都具有单元弹性需求；当b等于（ ）时，各点都具有非弹性需求。
3平衡预算中增加政府开支，将（ ）利率并（ ）国民收入；IS曲线越平坦，利率变动（ ），国民收入变动（ ）。
4生产函数为Q＝10L＋2L2－L3，当L等于（ ）时，MP L最大；当L等于（ ）时，AP L最大；当L等于（ ）时，TP L最大，因为此时MP L′为（ ）。
5宏观经济中的流量是指（ ）时间内的量，而在某一时间点上的量是（ ）；例如，国民收入是（ ），投资是（ ）。
6X为变动生产要素，AP X的最大值与A VC的（ ）相对应，MP X的（ ）与（ ）的（ ）相对应。
7宏观经济中的总需求是由（ ）、（ ）、（ ）和（ ）组成的。
8（ ）越大，则企业控制产品价格的能力（ ），因此垄断力指数是由（ ）来测定的，其值等于（ ）。
2014年大连理工大学各个专业考研资料
2014年大连理工大学考研资料876管理学--------------------------------------第3页877经济学原理----------------------------------第4页829材料力学（土）------------------------------第4页873公共经济学617公共管理学--------------------第5页传播学、新闻学---------------------------------第6页875信息管理与信息系统--------------------------第7页851电子技术------------------------------------第8页823机械制造基础--------------------------------第9页841热工基础------------------------------------第10页630无机化学------------------------------------第11页880生物化学与生物化学实验----------------------第11页884物理化学与物理化学实验----------------------第12页816材料力学------------------------------------第13页846汽车理论------------------------------------第13页828工程管理------------------------------------第14页885有机化学与有机化学实验----------------------第15页853电路理论------------------------------------第15页854自动控制原理--------------------------------第16页886化工原理与化工原理实验----------------------第16页848船舶静力学--------------------------------- 第17页852信号系统与通信原理--------------------------第18页825材料科学基础------------------------------- 第19页627药物化学-----------------------------------------第19页804高等代数和602数学分析---------------------------第20页806量子力学和601数学物理方法-----------------------第21页QQ：572944604；淘宝店：在校研究生出售专业课资料,淘宝店为876管理学1)2000，2001，2002年大连理工大学考研管理学初试试题（电子版）2)2003,2004，2005年大连理工大学考研管理学初试试题（大部分完整版含答案，电子版）3)2007，2008,2009，2010，2011、2012年大连理工大学考研管理学初试试题（完整版，含答案）4）2013年大连理工大学管理学初试考题（回忆版，稍后更新完整版）5）2010年8月领先教育版辅导班大工管理学辅导班课件（含计算题目,电子版）6）2003,2005,2006，2010，2011年大连理工大学本科生期末考试题（扫描版）5套7)管理学背诵知识点总结（一位管理学考分为133分的学长总结）8)大连理工大学老教授辅导班最新管理学讲义（授课老师为易学东）9)老教授辅导班管理学模拟题(含答案，授课老师为易学东）模拟题目按照题型来划分，详细很符合考试题型。
大连理工大学851电子技术考研试题(回忆版)
2010年大连理工大学851电子技术考研试题（回忆版）
851电子技术（模拟电子技术，数字电子技术）
模拟电子技术
第一题是一道问答题，共有三问，第一问问的是三极管的几种组态，各有什么作用，第二题是模电中的高频响应，是不是频带越宽越好，第三问?，
第二题是三级放大，27分，问各部分的作用。
第一问是差分放大电路，第二级是共射，第二是共集
第二问，写各静态工作点表达式
第三问，?
有一个稳压电源那的问题有一个画甲已类互补放大电路
有一个方波三角波发生电路，分析功能，画电路图
数字电子技术
第一题1数制2 3扇出系数 4 5给一个电路图，写出图中的的表达式
第二题 74138 看图写表达式画简
第三题画简公式，两道公式法，两道卡诺图法用到最大项的那个
第四题给一时序电路图，D触发器，画出输出图形，好像是书上的一道题
第五题RAM扩展，即有字扩展，也有位扩展。
写出地址范围。
看书，很简单
第六题逻辑电路设计题设计ABC三个按键，没按下，则不报警，不开锁，若有一个按下，报警不开锁，若有两个按下，开锁不报警，三个按下，开锁，报警。
画真值表，写表达式，画电路图
第七题（555）多谐震荡，计数器，R-2R.倒梯形DA转换器综合，各部分弄清楚，比较简单，
好像还有一道是74121，画图形，算公式。
大连理工大学二00五年硕士生入学考试
大连理工大学二00五年硕士生入学考试《物理化学及实验》 试题 共6页 （10个大题）注：答题必须注明题号答在答题纸上，否则试卷作废！请认真看题，祝好运！一、是非题（每小题2分，共24分），正确的标“√”，错误的标“×”：1． 一定温度下化学反应的m r G ∆一定大于m r A ∆。
2． (),,()C C B T p n BGn ≠∂∂既是物质B 的化学势又是物质B 的偏摩尔量。
3． 用0<∆G 判断变化方向，适用于任何系统的任何变化。
4． 稀溶液的凝固点一定比纯溶剂的凝固点低。
5． 因为溶胶在一定条件下能存在很长时间，所以它是势力学稳定系统。
6． 在大气压下，水银在玻璃毛细管中的沸点高于其正常沸点。
7． NaCl 水溶液在表面层的浓度高于其溶液本体浓度。
8． 物质B 总是从高浓度相自发转移到低浓度相。
9． 在化学反应中，所有反应物分子实现化学反应都经过反应的最低能量途径。
10. 超电势的存在，使原电池的输出电压变小。
11. NaOH 水溶液的摩尔电导率与其浓度有关。
12. 气体在固体表面的吸附只能是单层的。
二、选择题（包括8小题，每小题2分，共16分），选择一个正确答案的编号：1． Na 2CO 3与H 2O 可以生成如下几种化合物Na 2CO 3·H 2O ， Na 2CO 3*7H 2O, Na 2CO 3*10H 2O,在标准压力下与Na 2CO 3水溶液、冰平衡共存的水合物最多能有几种： A. 1种； B. 2种； C. 3种2． 在一密闭恒温容器内，有大小不同的两个微小汞滴，经过足够长时间后，容器内仍有液体汞存在。
则下述叙述正确的是：A ． 有大小不等的两个液滴；B. 有两个大小相等的液滴 C ．大液滴消失； D. 小液滴消失3． 反应CaCO 3(s)=CaO(s)+CO 2(g)在一定温度下达到平衡，现在不改变温度、CO 2分压力及氧化钙的颗粒大小，只增大碳酸钙的分散度，则平衡将： A ． 向左移动；B. 向右移动；C. 不移动4． 现有一个由水形成的液珠和一个气泡，附加压力的方向分别是：A ． 液珠：向外，气泡：向内，B. 液珠：向内，气泡：向外B ． 液珠：向外，气泡：向外，D. 液珠：向内，气泡：向内 5． 定温定压下，液态水变为水蒸气，系统的热力学函数：A ． 熵增加，焓减小 B. 熵减小，焓增加 C ．熵和焓都减小 D. 熵和焓都增加 6． NaCl 和KNO 3的混合水溶液，Na + 活度：A ． 只与Na +自身的浓度有关，而与其它离子的浓度无关；B ． 只与Na + 和K ＋的浓度有关，而与负离子的浓度无关；C ． 除与Na +的浓度有关外，还与负离子的浓度有关；D ． 与所有离子的浓度有关； 7． 克—克方程不可用的平衡是：A. 固−→←气平衡；B.液−→←气平衡； B. 固−→←液平衡8.如果一个表观速率系数k 与各元反应速率系数的关系为k ＝3212k k k ，则该反应表观活化能E 与各元反应活化能间的关系为：A ．E ＝E 1＋E 2－E 3 B. E =2( E 1＋E 2)－E 3；C. E ＝3212E E E 三、推导证明（10分）：反应A −→−Y ＋Z 的机理是： A 11k k -−−→←−−B B2k −−→Y ＋Z且其中112k k k >>>-，那么该反应表现为一级反应，且表观速率系数为 1212k k k k k -=+四（17分）、气相反应 A ＋3B ＝Y ＋Z求800.15K 下的r m G ∆和标准平衡常数K。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6 6A 1
I
6
6
3I
4
二、（15 分）电路如图，用回路电流法求电流 I 以及 6A 电压源发出的功率。
3 2I 6 + 6V _ 1 + 4I 4 2 I 2
2A
2
共 5 页，第 1 页
试题代码：853 试题名称：电路理论
三、(15 分) 工频交流电路如图，U=100V、I1=5A、I=4 2 A ，电路吸收的有功 功率 P=400W。求 R、L、C 的值，并画出电路的相量图。
•
ˆ
Á ê ˆ E ¡ • •D
‹ •
•C —v tst•] tl •\ •] •] •] •u —• •R Ž– ¡ • Ø ‘ \ • •¡ •]•]•\ •] •¡ ‰Â ˆê •¡ •¡ •¡ •¡ •¡ •¡ •¡ •¡ •¡ •] •\ •d •ß •ß •N •E •¡
ê ˆ † ƒ •ô Žµ .
• • •
Ó ‚ ~ ç•
Œ
®
Œ • |
‚
•
¡ .(1•Œ
ƒ
•பைடு நூலகம்
–
l
Pƒ • Ž Ž – ] « ã Š £ Ç — • • à • — Œ l•E j – ¦ œ ’ ] 1. ¡ • • • • ¥ œ• ê ¡ ˆ• L•T ê t œ • b • A \ • ü Ž › ‘ EŠ wƒ I .i“d • ä ¿ • Ù 1–N • ¡ Ž ž u
试题代码：853 试题名称：电路理论
机密★启用前
大连理工大学 2015 年全日制硕士研究生 招生入学考试试卷
试题代码：853 试题名称：电路 考试时间：2015 年 1 月 考生请注意： 1 答题时，直接将答题内容写在考场提供的答题纸上，答在试卷上的内容无 效； 2.请在答题纸上按要求填写试题代码和试题名称； 3.试卷不得拆开，否则遗失后果自负。 一、（15 分）电路如图，求电流 I 。
0.1H 1.2K + _ 5μ F 10μF
∞
+
i
+ us1 _ 1.2K + us2 _
400
20
负 载
������ 七、(15 分)已知图示爽口网络 N 的 Y 参数为[ −������
−������ ] S。t＜0 时电路处于稳 ������
态，t=0 时开关 K 由位置“a”投向位置“b” 。用时域法求 t≥0 的 iL(t)。
J”q
œ]
‹B
‚È
•Œ ƒo
—L ‹å
n,:f,, rf;: i:' e, e,r* )Lu,) Io
onr,jtl
j=
‹@ ‹] ˜¥
—R‹c
“Ü
•B
I
s-
L
"J
10•¡
jn
SrL gv
7 ‘ I“ ë
{lt 8'”N •vS‹› ‹’ –Ú ‘Å•¡ ,t=o•”15Œü ŠÅ • ,ŽŽ ‡ ƒ t•Œ •|ƒ â Í •wt˜H ƒm :Œû t‚èà 12(t)•B [ƒZ ä •• í‘¡— Y ^ :|•k :'‚± ‚;tt, µ ƒL 10V in t2tt'
K(t=0) 。 。 。b
1
。
+ 1.5il 2 。 N
0.1H 。
16A
a
il
。
1´
2´
共 5 页，第 3 页
试题代码：853 试题名称：电路理论
八、(15 分) 电路如图，用复频域法求 t≥0 的 i(t) 。
0.25F
i
δ(t)A 1H
+
8V
_
九、(15 分) 写出图示电路的状态方程以及输出为 u1、u2 的输出方程 ，并写成 矩阵形式。
/\ (
15
3 ‘ Ié D
i-,",t t'-! "t
4..*
I
E •
• •
è ê ê êê êê ê E ‹ ê « Ž t \‚ • •
• ˆ ˆ ˆ ˆ ˆ ˆ •ˆ
P ¬ ê ¡ ê
– • ˆ • ˆ
²
Ž j
‚ R • ƒ Ýf Ž E
‘ ‹ H • ž
r P ‚ •U ‚ˆ I‘ E ŠÃ E
c 。 +
R1
+
a 。
c 。 +
NR
10A 。 d
30V
NR
。 b （b ）
4V 。 d
-
十、 （15 分） 电路如图（a）所示，非线性电阻的伏安特性如图（b）所示。求 u 和 i 的值。
。
i u(v)
+ 6 C B 3 -6 （ b）
us
+ 。 （a）
u
-3 A 0
i(A)
十一、在正弦交流电路中，提高负载功率因数的实际意义有哪些？
Ó ã • • E • Œk ‚ ¿ ‹
”ê Œ
` • ˆ
Ž
D
.:“Ä •A ƒM Ž– Y • ‚æ • ‹c :lŠ¬ :‚« Žn •K ‰Ü •F •å •K š{ 1Žž ‹c Ë p ‚ e‚ \ • ¡ • O ‚ @ • E • 1Œß Ž– |:Šî 1Ž¯ •æ
@ œ • ê ˆ ê
+ + _
iL
iC uS
+ 1 F +
1H uC
+
u2
_
5u1
十、(15 分) 图示电路中，NR 为线性电阻网络。已知条件如图（a）所示，当 R=0 时，I=2A；当 R=∞ 时，U=8V 。求图（b）电路中的电阻 R1 = ？
共 5 页，第 4 页
试题代码：853 试题名称：电路理论
I
a 。 + U 。 b （a）
I
+
U
UR
+ -
I1
I2
R L
+ -
C
UC
-
四、(15 分)图示正弦交流电路中，已知 is= 4cos100t (A) , us= 8cos100t (V)。 求 u (t)和 i (t)。
4
40mH
i + us _
·· is + u _
60mH 40mH
五、(15 分)对称三相交流电路如图，已知电流表的读数为 4A , 线路阻抗 Z1=2j2Ω 。 三相电源提供的总的有功功率为 1440W 、无功功率为 960var 。求图示 瓦特表的读数。
ˆ E • ê h ƒ ê ˆ ‰ ‚ ƒ• ƒ• 1'•E .| •E •u ''| i:Œû ||'•E
A。 B。 C。
Zl
A ○
。 A´
*
三 相 负 载
Zl
w ○
*
。 B´ 。 C´
Zl
共 5 页，第 2 页
试题代码：853 试题名称：电路理论
六、(15 分)电路如图 ，已知 us1= 6 2cos(1000t - 30)(V) ，us2=15(V) 。 求(1)电流 i(t)及其有效值；(2)负载消耗的有功功率。
十二、在电路暂态过程中，包括换路瞬间，电容电压和电感电流，为什么具有连 续变化范围？
共 5 页，第 5 页
2n • ]
L, (i6)
•k ç² •\ tl•¡ Še —R •‘ —¥ ƒÆ ˆõ 1Œî ˆô ‚·
t b—Í àY •A 1•{ Œ¬ 11‚¿ “Ô •] ,˜¬ •ð •§ aŒD ƒ• Ží
