公称直径-外径Ф对照表
公称直径与钢管实际外径的对照表
补充：：：：600以上的都是焊接管道，公称直径和外径没有对应关系！压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，管子尺寸系列标准(HG20553) A系列：属于"大外径系列”，B系列：属于"小外径系列"机械行业应用标准体系管子尺寸基本都属于"小外径系列"石化行业应用标准体系管子尺寸系列标准(SH3405) 基本属于“大外径系列”一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

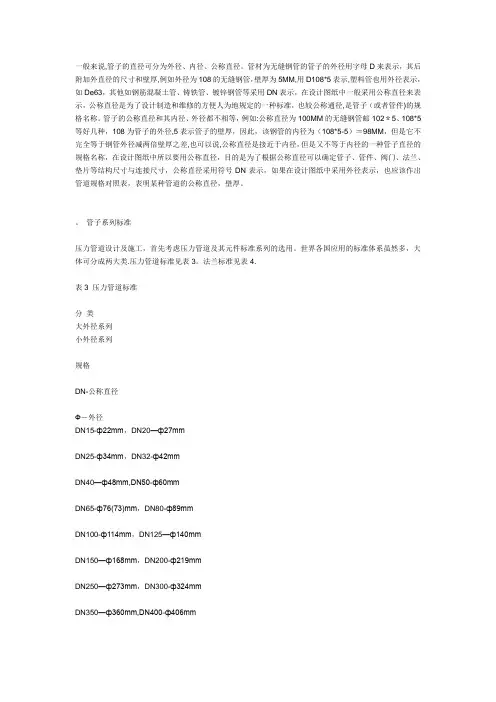

钢管公称直径与外径对照表
一般来说,管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚,例如外径为108的无缝钢管，壁厚为5MM,用D108*5表示,塑料管也用外径表示，如De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径,是管子（或者管件)的规格名称。
管子的公称直径和其内径、外径都不相等，例如:公称直径为100MM的无缝钢管邮102＊5、108*5等好几种，108为管子的外径,5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差,也可以说,公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
管子系列标准压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。
世界各国应用的标准体系虽然多，大体可分成两大类.压力管道标准见表3。
法兰标准见表4.表3 压力管道标准分类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20—ф27mmDN25-ф34mm，DN32-ф42mmDN40—ф48mm,DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125—ф140mmDN150—ф168mm，DN200-ф219mmDN250—ф273mm，DN300-ф324mmDN350—ф360mm,DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20—ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50—ф57mmDN65-ф73mm，DN80—ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500—ф530mm DN600—ф630mm，。
钢管公称直径与钢管实际外径的对照表
钢管公称直径与钢管实际外径的对照表1 英寸=毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管 DN84分管 DN156分管 DN201′ DN25′ DN32′ DN402′ DN50′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-2001关于DN与De的区别：一、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常常利用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主如果指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方式如下：DN20DN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。
咱们习惯于利用DN来标注焊接钢管，在不涉及到壁厚的情况下很少利用De来标注管道；可是标注塑料管就又是另外一回事了；仍是跟行业习惯有关，实际施工进程中咱们简略称号的20、2五、32等管道均是指De，而不是指DN，这里相差一个规格呢。
不弄清楚很容易在采购、施工进程中造成损失。
两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
其他连接方式就用得很少了。
镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较靠得住。
注意：若是是两种不同材质的金属管道相连，要考虑是不是会产生原电池反映，不然会加速活跃金属材料管道的侵蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触工程管径对照表（常常利用）压力管道标准压力管道标准压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，管道外径与公称直径的关系一般来讲，管子的直径可分为外径、内径、公称直径。
公称直径与外径对照表
公称直径与外径对照表：其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。
大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。
比如φ108*7的外径108，它的公称直径是100；再比如φ32*4.5，外径32，公称直径应该是25。
以此类推，就能得到外径与公称直径的对应关系了。
具体对照表如下：规格：DN-公称直径Ф－外径1、大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，2、小外径系列DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。
在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。
钢制管件公称直径、英寸和外径对照表及长度表
钢制管件公称直径和外径对照表及长度表（国家现行标准中搜集整理）一、长半径90°弯头和45°弯头对照表汇总表（一）公称尺寸外径（φmm）中心轴至端面DN （公称）NPS（英寸）I系列II系列90°（A/mm）45°（B/mm）15 1/2 21.3 18 38 16 20 3/4 26.9 25 38 19 25 133.7 32 38 22 32 1¼42.4 38 48 25 40 1½48.3 45 57 29 50 2 60.3 57 76 35 65 2½73.0 76 95 44 80 3 88.9 89 114 51 90 3½101.6 -- 133 57 100 4 114.3 108 152 54 125 5 141.3 133 190 79汇总表（二）汇总表（三）公称尺寸外径（φmm）中心轴至端面DN （公称）NPS（英寸）I系列II系列90°（A/mm）45°（B/mm）1050 42 1067 -- 1600 660 1100 44 1118 -- 1676 695 1150 46 1168 -- 3753 727 1200 48 1219 -- 1829 759 1300 52 1321 -- 1981 821 1400 52 1422 -- 2134 884 1500 60 1524 -- 2286 947二、长半径90°（异径）弯头对照表汇总表（一）汇总表（二）汇总表（三）三、长半径180°弯头对照表汇总表（一）公称尺寸坡口处外径φmm 中心至中心O/mm背部至端面K/mmDN 英寸I系列II系列I系列II系列15 1/2 21.3 18 76 48 47 20 3/4 26.9 25 76 51 51 25 1 33.7 32 76 56 54 32 1¼42.4 38 95 70 67 40 1½48.3 45 114 83 80 50 2 60.3 57 152 106 105 65 2½73 76 190 132 133 80 3 88.9 89 229 159 159 90 3½101.6 -- 267 184 -- 100 4 114.3 108 305 210 206 125 5 141.3 133 381 262 257 150 6 168.3 159 457 313 308 200 8 219.1 219 610 414 414 250 10 273 273 762 518 518 300 12 323.9 325 914 619 620 350 14 355.6 377 1067 711 722 400 16 406.4 426 1219 813 823 450 18 457 480 1372 914 925 500 20 508 530 1524 1016 1026 550 22 559 -- 1676 1118 -- 600 24 610 630 1829 1219 1229四、短半径90°弯头尺寸对照表汇总表（一）公称尺寸坡口处外径φ/mm 中心至端面A/mm DN 英寸I系列II系列25 1 33.7 32 2532 1¾42.4 38 3240 1½48.3 45 3850 2 60.3 57 5165 2½73 76 6480 3 88.9 89 7690 3½101.6 -- 89100 4 114.3 108 102125 5 141.3 133 127150 6 168.3 159 152300 8 219.1 219 203250 10 273 273 254300 12 323.9 325 305350 14 355.6 377 356400 16 406.4 426 406450 18 457 480 457500 20 508 530 508550 22 559 -- 559600 24 610 630 610五、短半径180°弯头寸对照表汇总表（一）公称尺寸坡口处外径φmm 中心至中心O/mm背部至端面K/mmDN 英寸I系列II系列I系列II系列25 1 33.7 32 51 41 41 32 1¼42.4 38 64 52 51 40 1½48.3 45 76 62 61 50 2 60.3 57 102 81 79 65 2½73 76 127 100 102 80 3 88.9 89 152 121 121 90 3½101.5 -- 178 140 -- 100 4 114.3 108 203 159 156 125 5 114.3 133 254 197 194 150 6 168.3 159 305 237 232 200 8 219.1 219 406 313 313 250 10 273 273 508 391 391 300 12 323.9 325 610 467 467 350 14 355.6 377 711 533 544 400 16 406.4 426 813 610 619 450 18 457 480 914 686 697 500 20 508 530 1016 762 773 550 22 559 -- 1118 838 - 600 24 610 630 1219 914 925六、90°和45°3D弯头对照表汇总表（一）公称尺寸坡口处外径（φmm）中心至端面长度DN 英寸I系列II系列90°弯头A/mm45°弯头B/mm20 3/4 26.9 25 57 24 25 1 33.7 32 76 31 32 1¼42.4 38 95 39 40 1½48.3 45 114 47 50 2 60.3 57 152 63 65 2½73 76 190 79 80 3 88.9 89 329 95 90 3½101.6 -- 267 111 100 4 114.3 108 305 127 125 5 141.3 133 381 157 150 6 168.3 159 457 189 200 8 219.1 219 610 252 250 10 273 273 762 316 300 12 323.9 325 914 37890°和45°3D弯头对照表汇总表（二）钢制管件公称直径和外径对照表及长度表七、等径三通和四通尺寸对照表分项汇总表（一）公称尺寸坡口处外径（φ/mm）中心至端面DN 英寸I系列II系列主管 C/mm 支管M/mm15 ½21.3 18 25 2520 3/4 26.9 255 29 2925 1 33.7 32 38 3832 1¼42.4 38 48 4840 1½48.3 45 57 5750 2 60.3 57 64 6465 2½73 76 76 7680 3 88.9 89 86 8690 3½101.6 -- 95 95100 4 114.3 108 105 105 125 5 141.3 133 124 124 150 6 168.3 159 143 143 200 8 219.1 219 178 178 250 10 273 273 216 216 300 12 323.9 325 254 254等径三通和四通尺寸对照表分项汇总表（二）钢制管件公称直径和外径对照表及长度表八、管帽尺寸对照表分项汇总表（一）公称尺寸坡口处外径D/mm 高度Eᵅ/mm高度为E时壁厚mm高度E1ᵇ/mmDN 英寸I系列II系列15 1/2 21.3 18 25 4.57 25 20 3/4 26.9 25 25 3.81 25 25 1 33.7 32 38 4.57 38 32 1¼42.4 38 38 4.83 38 40 1½48.3 45 38 5.08 38 50 2 60.3 57 38 5.59 44 65 2½73 76 38 7.11 51 80 3 88.9 89 51 7.62 64 90 3½101.6 -- 64 8.13 76 100 4 114.3 108 64 8.64 76 125 5 141.3 133 76 9.65 89 150 6 168.3 159 89 10.92 102 200 8 219.1 219 102 12.7 127 250 10 273 273 127 12.7 152 300 12 323.9 325 152 12.7 178管帽尺寸对照表分项汇总表（二）钢制管件公称直径和外径对照表及长度表九、异径管件公称DN直径、英寸和外径对照表及长度分项汇总表（一）公称尺寸坡口处外径管件长度H/mm 大端D/mm 小端D/mmDN 英寸I系列II系列I系列II系列20*15 3/4*1/2 26.9 25 21.3 18 38 20*10 3/4*3/8 26.9 25 17.2 14 38 25*20 1*3/4 33.7 32 26.9 25 51 25*15 1*1/2 33.7 32 21.3 18 51 32*25 1½*1 42.4 38 33.7 32 51 32*20 1½*3/4 42.4 38 26.9 25 51 32*15 1½*1/2 42.4 38 21.3 18 51 40*32 1½*1¼48.3 45 42.4 38 64 40*25 1½*1 48.3 45 33.7 32 64 40*20 1½*3/4 48.3 45 26.9 25 64 40*15 1½*1/2 48.3 45 21.3 18 64 50*40 2*1½60.3 57 48.3 45 76 50*32 2*1½60.3 57 42.4 38 76分项汇总表（二）分项汇总表（三）分项汇总表（四）分项汇总表（五）分项汇总表（六）分项汇总表（七）异径管件公称DN直径英寸和外径对照表及长度分项汇总表（八）异径管件公称DN直径英寸和外径对照表及长度分项汇总表（九）。
公称直径和外径对照表
公称直径与外径对照表如下图：
一般的无缝钢管的生产工艺可以分为冷轧与热轧两种，外观上冷轧无缝钢管要短于热轧无缝钢管，冷轧无缝钢管的壁厚一般比热轧无缝钢管要小。
但是表面看起来比厚壁无缝钢管更加明亮。
表面没有太多的粗糙，口径也没有太多的毛刺。
冷轧管的最大公称直径为200 mm，热轧管的最大公称直径为600 mm。
扩展资料：
1、公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之和的平均值当作管径称呼。
2、为了使钢管、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。
例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，意义同有缝管。
公称直径-外径Ф对照表
公称直径-外径Ф对照表公称直径----外径Ф对照表DN15-ф22mmDN20-ф27mmDN25-ф34mmDN32-ф42mmDN40-ф48mmDN50-ф60mmDN65-ф76(73)mmDN80-ф89mmDN100-ф114mmDN125-ф140mmDN150-ф168mmDN200-ф219mmDN250-ф273mmDN300-ф324mmDN350-ф360mmDN400-ф406mmDN450-ф457mmDN500-ф508mmDN600-ф610mm电缆桥架宽度＜100~ 1100≤电缆桥架宽度＜150~ 1.2 150≤电缆桥架宽度＜400~ 1.5 400≤电缆桥架宽度＜800~ 2 800＜电缆桥架宽度~ 2.5国标就简单了，⼩于400厚度1.5；400-800 2.0；⼤于800 2.5DN15,DN20,DN25是外径。
四分管和六分管的直径1 英⼨=25.4毫⽶=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达⽅式应符合下列规定：1 ⽔煤⽓输送钢管（镀锌或⾮镀锌）、铸铁管等管材，管径宜以公称直径DN表⽰；2 ⽆缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表⽰；3 钢筋混凝⼟（或混凝⼟）管、陶⼟管、耐酸陶瓷管、缸⽡管等管材，管径宜以内径d表⽰；4 塑料管材，管径宜按产品标准的⽅法表⽰；5 当设计均⽤公称直径DN表⽰管径时，应有公称直径DN与相应产品规格对照表。
建筑排⽔⽤硬聚氯⼄烯管材规格⽤de（公称外径）×e（公称壁厚）表⽰（GB 5836.1-92）给⽔⽤聚丙烯（PP）管材规格⽤de×e表⽰（公称外径×壁厚）随着⼈们⽣活⽔平、环保意识的提⾼以及对健康的关注，在给排⽔领域掀起了⼀场建材⾏业的绿⾊⾰命。
公称直径-外径Ф对照表
〔二〕 硬聚氯乙烯管 （UPVC ） （1）排水用的是UPVC管材（件）。由于其具有重量轻、耐腐蚀、强度较高等优点，因而在管 道安装中广泛应用。正常情况下，使用寿命一般可达30～50年。UPVC管材内壁光滑，流体摩 擦阻力小，克服了铸铁管因生锈、结垢而影响流量的缺陷。管径也比公称直径大一号。如DN100 就是U-PVC110.DN150就是U-PVC160.管件分为斜三通、四通、弯头、管箍、变径、管堵、存水 弯、管卡、吊架。 （2）连接用的排水胶胶接。粘接剂使用前必须摇匀。管道和承插口部位必须清理干净，承插的 间隙越小越好用砂布或锯条把结合面打毛，承口内较薄地均匀刷一遍胶，插口部位外刷两次胶， 待胶干40～60s后插入到位，同时应注意根据气候变化适当增减胶干时间。粘接时严禁沾水，管 道到位后必须平放在沟内，待接头干后24h开始回填，回填时用沙土将管道四周填紧，留出接头 部位再进行大批回填。要用同一厂家的产品。UPVC管与钢管套接时，必须将钢管连接处擦净 涂胶，将UPVC管加热变软（但不得烧焦）后承插在钢管上并降温处理，如加上管箍会更好。 对管材大面积损坏的需更换整段管材，可采用双承口连接件更换管材的办法。对溶剂粘接处渗 漏的处理，可采用溶剂法。此时先排干管内的水，并使管内形成负压，然后将粘接剂注在渗漏 部位的孔隙上。由于管内呈负压，粘接剂会吸入孔隙中而达到止漏的目的。套补粘接法主要是 针对管道穿小孔和接头的渗漏。此时选用长15～20cm的同一口径管材，将其纵向剖开，按粘接 接头的方法将套管内面和被补管材的外表面打毛，涂胶后套在漏水处贴紧。玻璃纤维法是用环 氧树脂加固化剂配成树脂溶液，用玻璃纤维布浸渍树脂溶液后，均匀缠绕在管道或接头渗漏处 的表面，经固化后成为玻璃钢。由于该方法施工简单、技术易掌握、堵漏效果好且成本低，在 防渗补漏中具有很高的推广使用价值。 （3）管道或管网系统的水压试验，必须在粘接干燥24h后才能进行。管道的水压试验必须遵守 国家规定的非金属管道的试压规则。对于无节点连接的管道试压长度≯1.5km，有节点的管段试 压长度≯1km.管道或管网试验压力不得超过设计工作压力的1.5倍，最低≮0.5MPa，并保持试验 压力2h或者满足设计的特殊要求，无渗漏现象为合格。预算，下料时也要注意管径的转换。也 一定要用同一厂家的产品，防止不同厂家的产品所含成分的比例不同。会造成粘接不牢或更本 粘接不上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
公称直径----外径Ф对照表DN15-ф22mmDN20-ф27mmDN25-ф34mmDN32-ф42mmDN40-ф48mmDN50-ф60mmDN65-ф76(73)mmDN80-ф89mmDN100-ф114mmDN125-ф140mmDN150-ф168mmDN200-ф219mmDN250-ф273mmDN300-ф324mmDN350-ф360mmDN400-ф406mmDN450-ф457mmDN500-ф508mmDN600-ф610mm电缆桥架宽度＜100~ 1100≤电缆桥架宽度＜150~ 1.2 150≤电缆桥架宽度＜400~ 1.5 400≤电缆桥架宽度＜800~ 2800＜电缆桥架宽度~ 2.5国标就简单了，小于400厚度1.5；400-800 2.0；大于800 2.5DN15,DN20,DN25是外径。
四分管和六分管的直径1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）随着人们生活水平、环保意识的提高以及对健康的关注，在给排水领域掀起了一场建材行业的绿色革命。
据大量水质监测数据表明：采用冷镀锌钢管后，一般使用寿命不到5年就锈蚀，铁腥味严重。
居民纷纷向政府部门投诉，造成一种社会问题。
塑料管材与传统金属管道相比，具有自重轻、耐腐蚀、耐压强度高、卫生安全、水流阻力小、节约能源、节省金属、改善生活环境、使用寿命长、安装方便等特点，受到了管道工程界的青睐并占据了相当重要的位置，形成一种势不可当的发展趋势。
塑料管特点及应用〔一〕聚丙烯管（PPR）（1）在现在建筑安装工程中，采暖和给水用的大多是PPR管材（件）。
其优点是安装方便快捷、经济适用环保、重量轻、卫生无毒、耐热性好、耐腐蚀、保温性能好、寿命长等优点。
管径比公称直径大一号。
如PPR32 就相当于DN25，PPR63就相当于DN50.管径具体分为DN20、DN25、DN32、DN40、DN50、DN63、DN75、DN90、DN110.管件种类繁多三通、弯头、管箍、变径、管堵、管卡、支架、吊架。
分冷热水管，冷水管为带绿色条管，热水管为带红色条管。
阀门有PPR的球阀、截止阀、蝶阀、闸阀、有外为PPR材料内为铜芯的。
（2）管道的连接方式有焊接、热熔和螺纹连接等方式。
PPR管用热熔连接最为可靠，操作方便，气密性好，接口强度高。
管道连接采用手持式熔接器进行热熔连接。
连接前，应先清除管道及附件上的灰尘及异物。
当机器红灯亮起并稳定后，对准要连接的管道（件）DN〈50热熔深度为1-2MM，DN〈110热熔深度为2-4MM.连接时，无旋转地把管端插入加热套内，达到预定深度。
同时，无旋转地把管件推到加热头上加热，达到加热时间后，立即把管子与管件从加热套与加热头上同时取下，迅速无旋转地、均匀用力插入到所要求的深度，使接头处形成均匀凸缘。
在规定的加热时间内，刚熔接好的接头还可进行校正，但严禁旋转。
管材和管件加热时，应防止加热过度，使厚度变薄。
管材在管配件内变形。
在热熔插管和校正时，严禁旋转。
操作现场不得有明火，严禁对管材用明火烘弯。
将加热后的管材和管件垂直对准推进时用力要轻，防止弯头弯曲。
连接完毕，必须紧握管子与管件保持足够的冷却时间，冷却到一定程度后方可松手。
当PP-R管与金属管件连接时，应采用带金属嵌件的PP-R管作为过渡，该管件与PP-R管采用热熔承插方式连接，与金属管件或卫生洁具的五金配件连接时，采用螺纹连接，宜以聚丙乙烯生料带作为密封填充物。
如拖布池上接水龙头，就在其上PPR管末端安装内牙弯头（内有螺纹）。
管道安装过程中，不得用力过猛，以免损伤丝扣配件，造成连接处渗漏。
管材切割也可采用专用管剪切断：管剪刀片卡口应调整到与所切割管径相符，旋转切断时应均匀加力，切断后，断口应用配套整圆器整圆。
断管时，断面应同管轴线垂直、无毛刺。
（3）管道安装过程中，可分层或单套进行水压试验。
所有管道的工作压力和试验压力分别为：低区工作压力为0.4Mpa，试验压力为0.6Mpa，高区和中区工作压力以0.6Mpa计算，试验压力为0.9Mpa.在管道系统安装完毕后再全面检查，核对已安装的管子、阀门、垫片、紧固件等，全部符合设计和技术规范规定后，把不宜和管道一起试压的配件拆除，换上临时短管，所有开口处进行封闭，并从最低处灌水，高处放气。
对试压合格的管道进行吹洗工作，直至污垢冲净为止，并做好各项吹扫清洗记录和试压记录等工作。
试验压力为系统工作压力的1.5倍，但不得大于管材许用压力。
试验时应缓慢注水，注满后应做密封检查。
加压宜用手压泵缓慢升压至试验压力后，稳压1h，压降小于0.05Mpa，然后下降至工作压力的1.15倍稳压2小时，进行外观检查，不渗不漏压力下降不超过0.03Mpa为合格。
（4）安装时还要注意搬运和安装管道时应避免碰到尖锐物体，以防管道破损。
管道安装过程中，应防止油漆等有机污染物与管材、管件接触。
安装中断或完毕的敞口处，一定要临时封闭好，以免杂物进入。
给水管道系统在验收前，应进行通水冲洗。
冲洗水流速宜大于2m/ s，冲洗时，不应留死角，每个配水点龙头应打开，系统最低点应设放水口，清洗时间控制在冲洗出口处排水的水质与进水相当为止。
生活饮用水系统经冲洗后，还应用20—30mg/ l的游离氯的水灌满管道进行消毒。
含氯水在管中应滞留24h以上。
管道消毒后，再用饮用水冲洗，并经卫生管理部门取样检验，水质符合现行的国家标准《生活饮用水卫生标准》后，方可交付使用。
在30分钟内，允许两次升压，升至规定试验压力。
预算和提料时一定要注意管径的转换。
如图纸表这段为DN20就要提PPR25的管材（件）。
一定要用同一厂家的产品，因为不同厂家的产品所含成分的比例不同。
会造成粘接不牢或更本粘接不上。
〔二〕硬聚氯乙烯管（UPVC ）（1）排水用的是UPVC管材（件）。
由于其具有重量轻、耐腐蚀、强度较高等优点，因而在管道安装中广泛应用。
正常情况下，使用寿命一般可达30～50年。
UPVC管材内壁光滑，流体摩擦阻力小，克服了铸铁管因生锈、结垢而影响流量的缺陷。
管径也比公称直径大一号。
如DN100就是U-PVC110.DN150就是U-PVC160.管件分为斜三通、四通、弯头、管箍、变径、管堵、存水弯、管卡、吊架。
（2）连接用的排水胶胶接。
粘接剂使用前必须摇匀。
管道和承插口部位必须清理干净，承插的间隙越小越好用砂布或锯条把结合面打毛，承口内较薄地均匀刷一遍胶，插口部位外刷两次胶，待胶干40～60s后插入到位，同时应注意根据气候变化适当增减胶干时间。
粘接时严禁沾水，管道到位后必须平放在沟内，待接头干后24h开始回填，回填时用沙土将管道四周填紧，留出接头部位再进行大批回填。
要用同一厂家的产品。
UPVC管与钢管套接时，必须将钢管连接处擦净涂胶，将UPVC管加热变软（但不得烧焦）后承插在钢管上并降温处理，如加上管箍会更好。
对管材大面积损坏的需更换整段管材，可采用双承口连接件更换管材的办法。
对溶剂粘接处渗漏的处理，可采用溶剂法。
此时先排干管内的水，并使管内形成负压，然后将粘接剂注在渗漏部位的孔隙上。
由于管内呈负压，粘接剂会吸入孔隙中而达到止漏的目的。
套补粘接法主要是针对管道穿小孔和接头的渗漏。
此时选用长15～20cm的同一口径管材，将其纵向剖开，按粘接接头的方法将套管内面和被补管材的外表面打毛，涂胶后套在漏水处贴紧。
玻璃纤维法是用环氧树脂加固化剂配成树脂溶液，用玻璃纤维布浸渍树脂溶液后，均匀缠绕在管道或接头渗漏处的表面，经固化后成为玻璃钢。
由于该方法施工简单、技术易掌握、堵漏效果好且成本低，在防渗补漏中具有很高的推广使用价值。
（3）管道或管网系统的水压试验，必须在粘接干燥24h后才能进行。
管道的水压试验必须遵守国家规定的非金属管道的试压规则。
对于无节点连接的管道试压长度≯1.5km，有节点的管段试压长度≯1km.管道或管网试验压力不得超过设计工作压力的1.5倍，最低≮0.5MPa，并保持试验压力2h或者满足设计的特殊要求，无渗漏现象为合格。
预算，下料时也要注意管径的转换。
也一定要用同一厂家的产品，防止不同厂家的产品所含成分的比例不同。
会造成粘接不牢或更本粘接不上。
在参与安装工程塑料管道施工管理时遇到了很多具体问题也积累了一些经验。
一、塑料管的伸缩改性硬聚氯乙烯排水管的管材两端为插头，管件均为承口，多数采用承插粘接法连接，属不可变的永久性连接，而塑料制品的线膨胀系数较大，管道受环境温度和污水温度变化引起的伸缩长度，二、UPVC排水管施工需要注意的问题（1）排水出户管的布置对系统的设计流量有很大影响。
立管与排出管连接要用异径弯头，出户管最好比立管大一号管径，出户管应尽可能通畅地将污水排出室外，中间不设弯头或乙字管。
许多工程已证实，较细的排水出户管及出户管上增加的管件会使管内的压力分布发生不利的变化，减少允许流量值并且在以后使用过程中易发生坐便器排水不畅现象。
（2）UPVC螺旋管排水系统为了保证螺旋管水流螺旋状下落，立管不能与其它立管连通，因此必须采取独立的单立管排水系统，这也是采用UPVC螺旋管的特点之一。
切忌画蛇添足，照搬铸铁管的排水系统，在高层楼增加排气管，若是增加了排气管，既浪费了材料，又破坏了螺旋管的排水特性。
（3）与螺旋管配套使用的侧面进水专用三通或四通管件，属于螺母挤压胶圈密封滑动接头，一般允许伸缩滑动的距离均在常规施工和使用阶段的温差范围以内，根据UPVC管线膨胀系统，允许管长为4M，也就是说无论是立管还是横支管，只要管段在4M以内，均不要再另设伸缩节。
（4）管材的连接。
UPVC螺旋管采用螺母挤压胶圈密封接头。
这种接头是一种滑动接头，可以起伸缩的作用，因此应按规程考虑管子插入后适当的预留间隙。
