快速接头基本知识
快速接头参数
快速接头选型图纸参数快速接头，是一种不需要工具就能实现管路连通或断开的接头。
快速接头可分为：空气用快速接头、氧气燃料气体用快速接头、气体液体共用快速接头、油压用快速接头、惰性气体用快速接头、冷却水温油用快速接头、半导体快速接头。
一、快速接头分类1、两端开闭式不链接时：当母体的套圈移到另一端时，不锈钢珠自动向外滚动，子体因母体与子体共同阀门弹簧力的作用力运作下而断开，子体与母体的阀门各自闭合，瞬间阻断流体流动。
链接时：当子体插入母体时，套圈在弹簧的作用下回到原来的位置，钢珠滚动锁紧子体紧密连接，同时母体与子体的阀门互相推动而打开，流体流通，O型圈能完全阻断流体的渗漏。
2、两端开放式不链接：当母体的套圈被推到另一端时，钢珠自动向外滚动，因此，子体被移出；由于子体与母体都没有阀门，流体向外流出。
链接时：当子体插入母体时，套圈被其弹簧的作用力推到先前的位置致钢珠锁紧，流体流动，其中的O型圈以防止液漏3、单路开闭式不链接：当母体的套圈移到另一端时，不锈钢珠自动向外滚动，子体被阀门弹簧的反作用力弹开，阀门就能自动关闭以阻断流体流动。
链接时：当子体插入有套圈的母体一侧时，阀门被打开导致流体流动，垫圈被弹簧的力量推回原来的位置，不锈钢珠会锁住以确保子/母体连接，里面的垫圈能完全阻断流体的渗漏。
三、快速接头的相关功能介绍交换功能：气压、液压工具、气缸、液压缸、金属模具相关机械的附属装置。
保养功能：计算机的冷却装置、压铸机的油缸保养维护。
测试功能：真空、耐压、泄漏、运转等的测试。
输送功能：螺栓、螺母等固体的输送、搬运以及导电功能。
填充功能：惰性气体、氮气、LPG、碳酸。
连接功能：钓杆、袖珍激光唱片的固定件，移动作业的连接及流体输送以外的用途。
四、快速接头优点1、省时省力：通过快速接头拆断和连接油路时，动作简单、节省时间和人力。
2、省油：折断油路时，快速接头上的单项阀可封闭油路，油不会流出，避免油液油压损失3、环保：快速接头折断和连接时，油不会洒漏，保护环境。
快速接头
结构分类
两端开放
两端开闭
单路开闭
不链接时：当母体的套圈移到另一端时，不锈钢珠自动向外滚动，子体因母体与子体共同阀门弹簧力的作用 力运作下而断开，子体与母体的阀门各自闭合，瞬间阻断流体流动 。
链接时：当子体插入母体时，套圈在弹簧的作用下回到原来的位置，钢珠滚动锁紧子体紧密连接，同时母体 与子体的阀门互相推动而打开，流体流通，O型圈能完全阻断流体的渗漏 。
无泄漏的O形圈密封可用于真空和压力系统，可与其他进行互换。推入式连接使操作快捷方便，大面积的锁定 装置确保更牢固的夹住管茎。
全流量快速接头
最大工作压力414 bar (6000 psig)，不锈钢、碳钢和黄铜材质，光滑、开放式内腔，两端不带阀，使压降 最小于通用型模具接口。彻底实现模具互换操作的简单化，加强防锈功能，种类多样。 使用注意事项： 注意 请不要用于适用流体以外的流体。 使用时不要超过最高使用压力限制。 不要在使用温度范围以外使用，防止造成密封材料磨损或泄漏。 不要进行人为的击打、弯曲、拉伸、防止造成破损。 不要在混入金属粉或砂尘等地方使用，防止造成工作不良或泄漏。 螺纹类的安装，在安装时不要超过最大紧固扭矩，防止造成破损。 不要使用带裂缝的软管，防止造成泄漏或脱落。 如用于有震动、冲击的机器会造成耐久性降低。
特点
1、省时省力：通过快速接头拆断和连接油路时，动作简单、节省时间和人力。 2、省油：折断油路时，快速接头上的单向阀可封闭油路，油不会流出，避免油液、油压损失。 3、环保：快速接头折断和连接时，油不会洒漏，保护环境。 4、设备化整为零，方便运输：大型设备或是需要便于携带的液压工具，使用快速接头分拆后运输，到达目的 地后再组装使用。 5、经济：以上各种优点都为客户创造了经济价值。
主要用于离子冷却装置配管、酿酒装置、工作机器的切削油配管、洗车机器。通过简单的杠杆操作连接，可 输送液体、气体、粉末等。主体材质、尺寸以及安装形状丰富多样。
液压管快速接头的专业名词
液压管快速接头的专业名词
液压管快速接头，又称为快速管接头、快速接头，是一种方便快捷的管道连接器件。
它允许快速连接和分离液压管路，从而提高管道维修和更换的效率和速度。
以下是液压管快速接头的一些专业名词： 1. 油封：快速接头中的油封主要用于防止泄漏，通常由橡胶等材料制成。
2. 锁紧机构：液压管快速接头中的锁紧机构用于保证管道连接的牢固性和稳定性，通常由金属材料制成。
3. 附着剂：快速接头中的附着剂用于增强管道连接的粘附力，从而提高连接的安全性和可靠性。
4. 连接器：液压管快速接头的连接器是连接管路的主要部件，通常由金属材料制成，具有高强度和耐腐蚀性。
5. O型密封圈：快速接头中的O型密封圈用于防止液压系统中的液体泄漏，通常由橡胶等材料制成。
6. 手柄：液压管快速接头的手柄用于控制连接和分离管道，通常由金属材料制成，具有较高的耐磨性和耐腐蚀性。
7. 接头体：快速接头中的接头体是连接管道的主体部分，通常由金属材料制成，具有高强度和耐腐蚀性。
- 1 -。
快速接头基本知识
快速接头基本知识
快速接头那些事儿
前几天家里的水管裂了个大口子，水跟不要钱似的往外喷。
我当时就懵了，这可咋整？突然想起之前在五金店看到过的快速接头。
咱先说说啥是快速接头哈。
这东西就像个神奇的小助手，能快速把两根管子连接起来。
比如说那种塑料水管，有时候你想给花园浇水，管子长度不够，用快速接头就能轻松接上另一根管子，“咔哒”一下，就像给两个小伙伴牵上手一样简单。
我赶紧跑去五金店买快速接头。
到了店里，老板给我拿了几种不同的快速接头。
有那种小小的、看起来很精致的，适合比较细的管子；还有大一点、很结实的，估计能接上很粗的水管。
我拿起一个仔细端详，它的材质摸起来硬硬的，但是接口的地方又很光滑，不会刮到手。
我一边挑选，一边听老板给我介绍。
老板说：“这快速接头啊，用的时候可得注意方向，插反了可就接不上咯。
”我心里想，这就跟扣扣子似的，得对好眼儿。
我选了一个适合我家水管尺寸的快速接头，付了钱就往家跑。
回到家，我看着那还在喷水的水管，深吸一口气，准备动手。
我先把水管的水阀关了，水慢慢变小，最后不再喷了。
然后我把破了的地方剪掉，按照老板说的方法，把快速接头的两边分别套在两根水管上。
嘿，你还别说，真的很容易就接上了。
我打开水阀，一滴水都没有漏出来。
这快速接头可真是个好东西。
经过这次水管漏水事件，我算是彻底了解了它的用处。
以后家里再有这种管子连接的问题，我肯定第一时间就想到它。
它就像一个默默无闻的小英雄，在关键时刻发挥大作用。
说不定以后我还能成为一个快速接头使用小达人呢，哈哈！。
快速接头 原理
快速接头原理
快速接头是一种常见的连接元件，用于快速连接或断开两个管道或设备。
它通常由两个部件组成，即插头和插座。
插头上有一个凸起的雄性接头，而插座上有一个相应的凹槽来接收插头。
快速接头的原理是通过简单的推拉动作来连接和断开。
当插头插入插座时，凸起的接头与凹槽对齐，并在插入时产生一个点击声以确保连接牢固。
然后，通过推动插头，将其完全插入插座，直到两者紧密贴合为止。
当需要断开连接时，只需推动插头上的快速释放按钮，即可轻松分离插头和插座。
快速接头的设计使得连接和断开变得非常容易和快速。
它广泛应用于工业领域，如空气压缩机、液压系统、润滑系统等。
通过使用快速接头，可以节省时间、劳动力和成本，并提高工作效率。

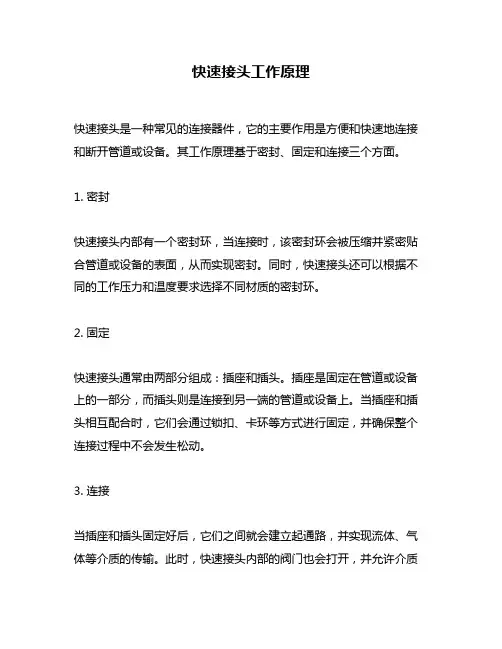

快速接头工作原理
快速接头工作原理
快速接头是一种常见的连接器件，它的主要作用是方便和快速地连接和断开管道或设备。
其工作原理基于密封、固定和连接三个方面。
1. 密封
快速接头内部有一个密封环，当连接时，该密封环会被压缩并紧密贴合管道或设备的表面，从而实现密封。
同时，快速接头还可以根据不同的工作压力和温度要求选择不同材质的密封环。
2. 固定
快速接头通常由两部分组成：插座和插头。
插座是固定在管道或设备上的一部分，而插头则是连接到另一端的管道或设备上。
当插座和插头相互配合时，它们会通过锁扣、卡环等方式进行固定，并确保整个连接过程中不会发生松动。
3. 连接
当插座和插头固定好后，它们之间就会建立起通路，并实现流体、气体等介质的传输。
此时，快速接头内部的阀门也会打开，并允许介质
通过。
在断开连接时，阀门会自动关闭以避免介质泄漏。
总之，快速接头的工作原理基于密封、固定和连接三个方面，通过密封环、锁扣、卡环等部件的配合，实现了快速连接和断开管道或设备的功能。
该连接器件广泛应用于液压系统、气动系统、化工设备等行业中。
快速接头原理
快速接头原理
快速接头原理是一种常用的连接方式，它允许快速且牢固地连接两个零件。
快速接头通常由两个部分组成：底座和头部。
底座固定在一个零件上，而头部固定在另一个零件上。
当底座和头部对齐时，它们可以通过插入或旋转的方式快速连接。
在底座和头部的连接部分，通常会设计有凸起和凹槽。
当底座和头部对齐时，凸起和凹槽可以互相契合，形成一个牢固的连接。
一些快速接头还提供了锁定机制，以进一步增强连接的稳定性。
快速接头的优点之一是它们的安装和拆卸速度非常快。
相比传统的螺纹连接或焊接连接，快速接头可以大大节省时间和劳动力。
此外，快速接头还具有较高的可重复使用性，可以反复拆卸和安装而不会损坏。
快速接头广泛应用于各个领域。
例如，它们常用于机械设备的组装和维修中，电气设备的连接，以及液体和气体管道的连接等。
由于其快速、可靠和方便的特点，快速接头已成为工程领域中常见的连接方式之一。
水管快速接头的结构及原理
水管快速接头的结构及原理
水管快速接头的结构通常由两部分组成：内部接头和外部接头。
内部接头是水管的一端，它通常由金属或塑料制成。
接头内部有一个圆形槽，与外部接头中的凸起相匹配。
内部接头还有一个密封圈，用于确保连接处的密封。
外部接头是另一根水管的一端，它也通常由金属或塑料制成。
外部接头上有一个或多个凸起和一个密封圈，用于与内部接头的槽和密封圈相匹配。
当两个接头相互插入并旋转时，内部接头的凸起和外部接头的槽互相锁定，确保接头的稳固连接。
同时，密封圈的压力会增加，确保连接处的密封性。
水管快速接头的原理是通过内部接头和外部接头的凸起和槽的结构相互契合，从而实现快速连接和密封。
由于其结构简单，安装方便，广泛应用于水管连接中。
不锈钢快速接头
不锈钢快速接头不锈钢快速接头，简称快接头，是一种流体输送系统中常用的连接器件。
它具有连接快捷、密封性能好、安装方便等优点，广泛应用于化工、石油、制药、食品等行业的流体管道连接。
1. 快速接头的结构与分类快速接头主要由接头本体、锥形密封垫、密封圈、卡环等部分组成。
根据连接方式的不同，快速接头可分为以下几类：1.带卡环快速接头：采用卡环固定连接，连接快捷，拆卸方便，常用于高压管道。
2.软管快速接头：采用软管连接，可承受弯曲形变，广泛应用于石油、化工行业的流体输送。
3.平口密封快速接头：密封圈采用平口形状密封，连接方便，安装简单。
4.滑动套式快速接头：连接方式为滑动套式，适用于高压，大流量场合。
5.气动阀门快速接头：采用气动阀门控制连接，可通过控制气压来控制开关。
2. 快速接头的特点与应用不锈钢快速接头具有以下几个特点：1.连接方便、快捷：不需要额外的接口密封材料和工具，连接快捷方便，并且不需要专业技能。
2.密封性能好：快速接头内部装有密封垫和密封圈，能够有效地保障连接处的密封性能，从而确保系统的正常运行。
3.结构紧凑：体积小，占用空间少，能够节省系统安装空间。
4.质量可靠：不锈钢材质制造，耐腐蚀、抗氧化，使用寿命长，不易被损坏。
不锈钢快速接头广泛应用于各个领域的流体输送管道中，主要应用于以下几个方面：1.化工行业：化工生产过程中，流体管道连接处需要频繁拆卸，快速接头的连接方式非常适合化工行业的生产需求。
2.石油行业：在石油行业，由于冒顶和尾部压力的存在，快速接头的连接方式可以避免因连接不紧而导致的安全事故。
3.制药行业：药品生产过程中，需要对药品的成分及质量进行控制，快速接头的密封性能可以有效地保障药品品质的安全。
4.食品行业：涉及到食品加工的流体传输，需要保证卫生和安全，不锈钢快速接头的材质可以符合卫生安全要求。
3. 快速接头的安装与维护安装快速接头时，需要注意以下几点：1.接头密封面应该清洁干净，切勿沾染杂质和污垢。
自来水管快速接头原理
自来水管快速接头原理
自来水管快速接头是一种用于连接水管的装置，它具有以下原理：
1. 密封原理：快速接头使用高质量的橡胶垫圈或密封胶圈来确保连接的水管具有良好的密封性能。
当两根水管经过快速接头连接时，垫圈会被压缩，形成密封，防止水漏。
2. 接触原理：快速接头内部设计有凸起的凹槽和相应的凹槽，当两个接头连接时，这些凸起和凹槽会互相配合，形成稳固的连接。
这样的设计可以确保水管连接的牢固性和稳定性。
3. 锁紧原理：快速接头通常配备有锁紧装置，用于固定接头的位置，防止接头松动或分离。
这些锁紧装置可以是螺旋锁、卡槽式锁等。
当锁紧装置被调整时，接头会被牢牢地锁定在水管上，确保连接的安全性和稳定性。
4. 拆卸原理：快速接头通常具有拆卸便捷的特点，可以方便地拆卸和更换。
这是因为快速接头设计为可分离式的，通过调整锁紧装置的松紧程度，可以轻松拆卸接头，方便维修和更换。
综上所述，自来水管快速接头通过密封原理、接触原理、锁紧原理和拆卸原理，实现了水管的快速连接和固定，确保了连接的牢固性和密封性。
快速接头基本知识
快速接头的定义
快速连接/断开接头是 一种机械装置，在不 使用任何工具的情况
下，可以快速、简单、
保险地重复连接和断
开几乎任何流体或气
体管道。
竞争对手
1.NITTO-KOHKI 2.STAUBLI 3.FASTER 4.SNAP-TITE 5.COLDER
快速接头基本知识 - 术语
快速接头的类型
• 单截止快速接头 (SSO) • 有一个阀，位于内螺 纹接头/接头端 • 主要用于气动，有些 用于水
快速接头的类型
双截止快速接头 (DSO) • 有两个阀，一个位于 内螺纹接头/接头端， 另一个位于外螺纹接 头端
• 主要用于液压
快速接头的类型
直通快速接头 • 无阀 • 主要用于水，或要求 全速流动的其他应用
快速接头基础知识
S.T.A.M.P. • 介质 什么密封件和主体材料与系统的流体 兼容？ • 压力 1.应用的最大工作压力是多少？ 2.应用可承受的最大压降是多少？
气动快速接头的应用
• • • • • • • • 软管 卷轴 注塑装配线 救生索 工厂 气动空气 工具 呼吸空气
60 系列应用
• • • • 常规工业应用 汽车应用 工厂机器 生产设备
快速接头的类型
手动快速接头 • 必须手动卸下接头上 的套筒方可连接或断 开螺纹短节。通常需 要两只手。
快速接头的类型
快插式快速接头
快插式快速接头用一只
手就可以操作。只需将
螺纹短节推入接头承插，
就可完成连接。要断开 连接，必须手动卸下套 筒才可以取下螺纹短节。
快速接头基础知识
S.T.A.M.P.：
S 尺寸
T
温度
A
ppr快速接头原理
ppr快速接头原理
快速接头是一种广泛应用于工业生产中的连接工具，其原理基于液体或气体的流动控制。
该接头由两个连接部分组成，分别称为母头和父头。
母头通常固定在设备或管道的一端，而父头固定在所需连接的另一端。
接头中的密封圈能确保连接的可靠性，避免液体或气体的泄漏。
在需要连接时，只需将父头插入母头，并用力按下，接头就可以快速连接起来。
连接完成后，接头会自动锁定，确保连接的牢固性。
为了断开连接，只需按下母头上的按钮或拉动锁定柄，父头即可轻松脱离。
快速接头的主要优势在于其高效快速的连接和断开操作。
这种接头不需要额外的工具，只需使用人体力量就能完成连接过程，大大提高了工作效率。
此外，快速接头具有可靠的密封性能，能经受高压力和高温度的环境。
正由于其方便快捷的特点，快速接头广泛应用于各种领域，包括汽车制造、航空航天、石油化工等。
它们不仅能够连接液体或气体的管道，还能连接电缆、液压和气动设备等。
总而言之，快速接头通过简易的插入和按下操作，实现了快速可靠的连接和断开。
其高效的特点使其成为现代化工业生产中不可或缺的工具。
水管快速接头原理
水管快速接头原理
水管快速接头原理是通过快速接头将水管连接起来，使水能够快速流通。
快速接头由两个部分组成：一个垫圈和一个快速接头。
垫圈位于水管的末端，用于防止漏水。
快速接头是一种带有弹性橡胶环的连接器，它将两个或多个水管连接在一起，并形成一个可靠的密封。
当水流通过快速接头时，它将弹性橡胶环压缩，形成一个紧密的连接，水就可以顺利流动了。
快速接头不需要使用工具就可以快速连接和拆卸，是一种非常方便实用的水管连接方式。
- 1 -。
快速接头基本知识
快速接头的类型
• 单截止快速接头 (SSO) • 有一个阀，位于内螺 纹接头/接头端 • 主要用于气动，有些 用于水
快速接头的类型
双截止快速接头 (DSO) • 有两个阀，一个位于 内螺纹接头/接头端， 另一个位于外螺纹接 头端
• 主要用于液压
快速接头的类型
直通快速接头 • 无阀 • 主要用于水，或要求 全速流动的其他应用
快速接头基本知识
快速接头的定义
快速连接/断开接头是 一种机械装置，在不 使用任何工具的情况
下，可以快速、简单、
保险地重复连接和断
开几乎任何流体或气
体管道。
竞争对手
1.NITTO-KOHKI 2.STAUBLI 3.FASTER 4.SNAP-TITE 5.COLDER
快速接头基本知识 - 术语
高压应用
• • • • • • • • • 油田设备 水下连接 实验台 救援设备（救生颚） 卷边机 高压动力装置 千斤顶 建筑 铁路
直通接头应用
• • • • • • 花园软管 冲洗系统 移动水箱管道 冲模 高压清洗机 仅用于中低等压力的 液压应用
快速接头的类型
手动快速接头 • 必须手动卸下接头上 的套筒方可连接或断 开螺纹短节。通常需 要两只手。
快速接头的类型
快插式快速接头
快插式快速接头用一只
手就可以操作。只需将
螺纹短节推入接头承插，
就可完成连接。要断开 连接，必须手动卸下套 筒才可以取下螺纹短节。
快速接头基础知识
S.T.A.M.P.：
6600 系列应用
常规工业应用
汽车应用
自卸卡车 废物处置 采矿 铺沥青 造纸厂 钢铁冶炼
建筑
6100 系列应用
快速接头 标准
快速接头的标准主要涉及以下几个方面：
1. 材料标准：通用水管快速接头的主要材料应为耐腐蚀、耐高温和耐压的材料，如不锈钢、铜合金、塑料等。
材料应
符合相关国家或地区的材料标准，如GB、ASTM、DIN等。
2. 尺寸标准：通用水管快速接头的尺寸应符合相关国家
或地区的标准，如管螺纹的直径、螺距和螺纹类型。
常见的
管螺纹有英制螺纹（如NPT、BSPT）、公制螺纹（如G、R）等，其尺寸应符合相应的标准要求。
3. 密封性能：通用水管快速接头的连接应具有良好的密
封性能，以防止漏水和泄漏。
连接面应采用密封胶圈、垫片
或O型圈等密封材料，并且在连接过程中应采取适当的连接
力和固定方式，以确保连接的可靠性和密封性。
4. 外观和结构：快速接头应具备一定的美观度，表面处
理应平整光滑，无锈蚀和毛刺。
接头的结构应简单方便，易
于安装和拆卸。
此外，快速接头还应符合国家相关行业标准，如GB/T 12771、GB/T 4210等。
请注意，不同国家和地区可能有自己
的特殊标准或规定，因此在选择和使用快速接头时，建议咨
询相关专家或查阅相关资料以确保合规性。
快速接头基本知识PPT课件
1
快速接头的定义
快速连接/断开接头是 一种机械装置，在不 使用任何工具的情况 下，可以快速、简单、 保险地重复连接和断 开几乎任何流体或气 体管道。
2
竞争对手
1.NITTO-KOHKI 2.STAUBLI 3.FASTER 4.SNAP-TITE 5.COLDER
3
快速接头基本知识 - 术语
S.T.A.M.P.： • 尺寸:
1.需要什么尺寸的快速接头？ 2.（尺寸通常与软管尺寸相同） 3.需要什么样的端口连接？
14
快速接头基础知识
• S.T.A.M.P.：
• 温度: 介质温度和环境温度是多少？
• 应用: 1.对快速接头的功能性要求是什么？应用为静
态还是动态？ 2.应用中是否需要在承受压力的情况下连接和
• 接头:又名承插、阴端、连接件、接头
体、内螺纹管接件和凹管接件等
• 螺纹短节:又名堵头、阀杆、凸形头、
连接件、阳螺纹管接件、探头、阳管接 件等
• 密封件:又名 O 型圈、弹性圈、衬垫、
垫圈
• 球体:接头总成的主要部件 • 阀总成:通常由阀、密封件、弹簧和阀
扣环组成。
4
快速接头基本知识 - 术语（续）
液压应用
23
2020/1/2
24
• 在介质流经内部阀时，这 些内部阀就像是河流中的 石头，会导致介质流中发 生“动荡”
• 这会导致压强的些许损失， 该损失可以“压降”或 psid 为单位
• 测量组件前后的压强 • 用前面的压强减去后面的
压强 = psid
6
快速接头的类型
• 单截止快速接头 (SSO) • 有一个阀，位于内螺
纹接头/接头端 • 主要用于气动，有些
快速接头camlock-a标准
快速接头camlock-a标准1. 概述快速接头，也称为快速连接器、快换接头，是一种能够快速安装和拆卸的连接器。
它广泛应用于液体、气体、粉末和固体颗粒的输送系统中，能够有效提高生产效率和降低人工成本。
而camlock-a标准则是被广泛使用的快速接头标准之一，其具有一系列优秀的特性，能够满足各种工业场景的需求。
2. camlock-a标准的特点2.1. 高强度材料制成：camlock-a标准的快速接头通常采用高强度材料制成，如铝合金、不锈钢等，具有较高的耐腐蚀性和耐磨性，能够在恶劣的工作环境中长期稳定运行。
2.2. 快速安装：camlock-a标准的快速接头采用快速连接设计，安装简便快速，无需额外的工具，可以大大缩短设备维护和更换时间。
2.3. 多种规格和型号：camlock-a标准的快速接头有多种规格和型号可选，能够满足不同管道尺寸和介质的要求，具有较高的通用性。
2.4. 安全可靠：camlock-a标准的快速接头经过严格的测试和质量控制，具有较高的密封性和承压能力，保证了输送系统的安全稳定运行。
3. camlock-a标准的应用领域camlock-a标准的快速接头被广泛应用于石油化工、液化气、食品饮料、冶金矿山、造纸印染、电力设备等领域。
具体包括：3.1. 流体输送系统：在石油、天然气、化工等行业的流体输送系统中，camlock-a标准的快速接头能够快速连接管道，方便实现输送介质的更换和清洗。
3.2. 液化气行业：在液化气行业，camlock-a标准的快速接头常用于连接储罐、输送管道及相关设备，能够快速、安全地进行介质的接驳和切换。
3.3. 食品饮料领域：在食品饮料生产中，camlock-a标准的快速接头常用于连接不同工艺段的输送管道，方便清洗和维护。
4. camlock-a标准的技术要求4.1. 连接端口的尺寸和形状应符合相关标准规定，保证连接的准确性和可靠性。
4.2. 密封圈选用耐磨、耐腐蚀的材料，确保快速接头的密封性能。
一篇了解不锈钢快速接头，干货！涨知识
一篇了解不锈钢快速接头，干货！涨知识液压面授课时间地点：5月18-22日上海（液压设计）5月25-28日成都6月22-25日上海（液压系统比例/伺服控制技术与智能原件应用）微信：180****6538。
来源：今日头条张工注册电气工程师，版权归原作者所有，侵删。
不锈钢快速接头知识大全01、不锈钢快速接头型号、材料、规格以及使用范围02、不锈钢快速接头的使用方法03、不锈钢快速接头漏气的主要原因04、不锈钢快速接头损坏的两个个主要原因05、不锈钢快速接头使用注意事项不锈钢快速接头型号、材料、规格以及使用范围不锈钢快速接头型号：A型（内螺纹连接阳端）、B型（外螺纹连接阳端）、C型（接软管阴端）、D型（内螺纹连接阴端）、E型（接软管阳端）、F型（外螺纹连接阳端）、DC型（阴端堵头）、DP型（阳端堵头）、阳端F型带法兰、阴端C型带法兰、KJA、KJB.材料：304 / 316 不锈钢规格：1/2 inch寸 ~ 6 inch寸 : DN15~DN150正常压力：6.4mpa适用温度：—20℃ ~ 232℃适用介质：气体、水、油、及一些腐蚀性液体连接方式：内螺纹、外螺纹、卡套、焊接、接软管、配法兰等密封材料：丁晴橡胶、聚氨酯、氟橡胶、聚四氟乙烯、乙丙橡胶。
螺纹类型：NPT、ZG、G、BSPT、BSP、DIN259/2999（国标、美标、英标）。
快速接头说明：快速接头是一种既不需要工具又能实现迅速拆装的管接头。
快速接头使用范围：这种管接头使用轻巧灵便、干净利索、广泛应用于液压、气动和润滑流体输送等管路系统中，在急需经常拆装的管路中尤为适用。
不锈钢快速接头的使用方法快速接头A型：是阳端内丝接头，一端是卡在母头里的圆弧接头，一端是内螺纹的连接的丝扣。
一边和母头快速接头连接，一端和外丝的管子连接。
快速接头B型：是阴端外丝接头，也叫母头外丝快速接头，一边是带两个拉耳卡公头的凹槽，另一边和内丝的管子连接。
快速接头C型：是母皮管接头，也叫阴端水管接头，母头软管接头，阴宝塔接头，是用于和皮管，水管，软管，气管，油管的快速接头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
T
温度
A
应用
M
介质
P
压力
快速接头基础知识
S.T.A.M.P.：
• 尺寸:
1.需要什么尺寸的快速接头？
2.（尺寸通常与软管尺寸相同）
3.需要什么样的端口连接？
快速接头基础知识
• S.T.A.M.P.： • 温度: 介质温度和环境温度是多少？ • 应用: 1.对快速接头的功能性要求是什么？应用为静 态还是动态？ 2.应用中是否需要在承受压力的情况下连接和 断开快速接头？ 3.是否需要一个业内可互换的快速接头？ 4.应用是否考虑空气杂质和流体损耗问题？
快速接头基础知识
S.T.A.M.P. • 介质 什么密封件和主体材料与系统的流体 兼容？ • 压力 1.应用的最大工作压力是多少？ 2.应用可承受的最大压降是多少？
气动快速接头的应用
• • • • • • • • 软管 卷轴 注塑装配线 救生索 工厂 气动空气 工具 呼吸空气
60 系列应用
• • • • 常规工业应用 汽车应用 工厂机器 生产设备
6600 系列应用
常规工业应用
汽车应用
自卸卡车 废物处置 采矿 铺沥青 造纸厂 钢铁冶炼
建筑
6100 系列应用
• 货车和非公路应用 • 拖车上的湿管 • 垃圾压缩机 • 路面压碎机 • 工厂 MRO 液压系统 • 钢铁厂 • 油井钻探设备
• 动力输出装置
• 低温工程
AG 应用
• • • • • • • 农业设备 林业设备 移动设备 钢厂机器 草坪设备 联合收割机 钻井工具
快速接头基本知识
快速接头的定义
快速连接/断开接头是 一种机械装置，在不 使用任何工具的情况
下，可以快速、简单、
保险地重复连接和断
开几乎任何流体或气
体管道。
竞争对手
1.NITTO-KOHKI 2.STAUBLI 3.FASTER 4.SNAP-TITE 5.COLDER
快速接头基本知识 - 术语
高压应用
• • • • • • • • • 油田设备 水下连接 实验台 救援设备（救生颚） 卷边机 高压动力装置 千斤顶 建筑 铁路
直通接头应用
• • • • • • 花园软管 冲洗系统 移动水箱管道 冲模 高压清洗机 仅用于中低等压力的 液压应用
快速接头的类型
• 单截止快速接头 (SSO) • 有一个阀，位于内螺 纹接头/接头端 • 主要用于气动，有些 用于水
快速接头的类型
双截止快速接头 (DSO) • 有两个阀，一个位于 内螺纹接头/接头端， 另一个位于外螺纹接 头端
• 主要用于液压
快速接头的类型
直通快速接头 • 无阀 • 主要用于水，或要求 全速流动的其他应用
• 接头:又名承插、阴端、连接件、接头
体、内螺纹管接件和凹管接件等
•
螺纹短节:又名堵头、阀杆、凸形头、
连接件、阳螺纹管接件、探头、阳管接 件等
•
密封件:又名 O 型圈、弹性圈、衬垫、
垫圈
•
球体:接头总成的主要部件
•
阀总成:通常由阀、密封件、弹簧和阀
扣环组成。
快速接头基本知识 - 术语（ቤተ መጻሕፍቲ ባይዱ）
快速接头:又叫快速接头装置、 快速接头、快速连接接头、 快速断开、快速操作接头 和快速接件 套筒:包含锁定装置（锁定球） 的设备 套筒防护:又名拖动防护或钩 伤防护。某些接头球体前 面的保护性环 管接件:用于连接软管接头或 设备的转接头部件或软管 头转接头
快速接头基本知识 - 压降
• 带阀的快速接头可能导致 系统出现压降。 • 在介质流经内部阀时，这 些内部阀就像是河流中的 石头，会导致介质流中发 生“动荡” • 这会导致压强的些许损失， 该损失可以“压降”或 psid 为单位 • 测量组件前后的压强 • 用前面的压强减去后面的 压强 = psid
快速接头的类型
手动快速接头 • 必须手动卸下接头上 的套筒方可连接或断 开螺纹短节。通常需 要两只手。
快速接头的类型
快插式快速接头
快插式快速接头用一只
手就可以操作。只需将
螺纹短节推入接头承插，
就可完成连接。要断开 连接，必须手动卸下套 筒才可以取下螺纹短节。
快速接头基础知识
S.T.A.M.P.：
