铜母线载流量
国标铜排载流量表
国标铜排载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×1 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²）1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A）:10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流（A）50 63 80 100 125 160 200 250 300 400 500 600估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
(完整版)铜排载流量计算表及母线槽铜排规格
矩形母排载流量计算法1、40°时铜排载流量=排宽*厚度系数：E(排厚：D)序号排厚D㎜厚度系数 E1 12㎜20.52 10㎜18.53 8㎜16.54 6㎜14.55 5㎜13.56 4㎜12.5此表是根据lyq137********的建议和进一步核算,将原厚度系数分别加了0.5,更加接近。
例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A2、双层铜排【40°】=1.56～1.58倍的单层铜排（对应相同的矩形排和温度）；例: 100*18.5=1850A*1.58=2940A3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；4、四层铜排【40°】=2.45倍的单层铜排（对应相同的矩形排和温度）不推荐此类选择；二、环境温度对铜排载流量的影响:【40°】时的铜排=【25°】时的铜排的0.85【40°】时的铜排=【40°】时的铝排的 1.3三、变压器KVA容量输出电流计算公式为:I(A)=K V A值/(√3*0.4)0.69284母线槽铜排规格一、母线槽 CFW序号电流范围铜排规格1 4000A 2*(150*8)2 3150A 200*83 2500A 185*84 2000A 160*65 1600A 150*66 1250A 100*67 1000A 80*68 800A 60*69 630A 50*6二、铜铝复合母线槽 KFM1 4000A 2*(100*10)2 3150A 230*83 2500A 125*104 2000A 160*65 1600A 100*86 1250A 100*67 1000A 80*68 800A 60*69 630A 50*610 400A 40*611 200A 30*4三、密集型母线槽 CCX1 3150A 250*62 2500A 205*63 2300A 165*64 2000A 130*65 1600A 110*66 1350A 100*67 1250A 80*68 1000A 60*69 800A 45*610 600A 35*611 500A 35*612 400A 30*613 315A 25*614 250A 25*515 200A 25*416 100A 25*3。
全绝缘铜管母线载流量计算公式
全绝缘铜管母线载流量计算公式
全绝缘铜管母线的载流量计算公式可以通过以下步骤来推导和计算。
首先，载流量的计算需要考虑母线的截面积、电流密度以及导体的材料特性等因素。
1. 母线截面积计算，母线截面积的计算可以通过横截面积的形状来确定。
如果是矩形截面，则可以使用宽度和厚度来计算，公式为截面积 = 宽度 x 厚度。
如果是圆形截面，则可以使用半径来计算，公式为截面积= π x 半径的平方。
2. 电流密度计算，电流密度是指单位截面积上通过的电流量，通常用A/mm^2或A/cm^2来表示。
电流密度的选择需要考虑导体的材料特性、温升限制等因素。
一般来说，电流密度不宜过大，以免导致过热损坏。
3. 导体材料特性，全绝缘铜管母线的导体材料为铜，需要考虑铜的电阻率和温度系数。
铜的电阻率随温度的升高而增加，因此在计算载流量时需要考虑导体温升对电阻的影响。
综合考虑以上因素，全绝缘铜管母线的载流量计算公式可以表
示为：
载流量 = 母线截面积 x 电流密度。
在实际应用中，还需要考虑安全系数、环境温度、通风情况等因素对载流量的影响，以确保母线的安全可靠运行。
另外，在工程实践中，也可以根据具体情况进行载流量的精确计算，以满足工程要求和安全标准。
常用铜排的载流量计算方法
估算方法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
常用铜排的尺寸及载流量表铜母排截面 25℃ 35℃平放(A) 竖放(A) 平放(A) 竖放(A) 15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 1855在三项不平衡线路中中线电流是怎样确定的假如你的问题中；A相电流为15A，B相为20A，C相为17A，代入公式：根号下{15*15+20*20+17*17-15*20-15*17-20*17}=根号下{225+400+289-300-255-340}=根号下19=4.36安送你个电工口诀简便估算导线载流量十下五,百上二,二五三五四三界,七零九五两倍半,温度八九折，铜材升级算. 解释:10mm2以下的铝导线载流量按５Ａ/平方毫米计算；100mm2以上的铝导线载流量按2Ａ/平方毫米算；25mm2的铝导线载流量按4Ａ/平方毫米计算；35mm2的铝导线载流量按3Ａ/平方毫米计算；70mm2、95mm2的铝导线载流量按2.5Ａ/平方毫米计算；”铜材升级算”：例如计算120mm2 的铜导线载流量，可以选用150mm2的铝导线，求铝导线的载流量；受温度影响，最后还要乘以0.8或0.9（依地理位置）．。
国标铜排载流量表
国标铜排载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×317618520×323324525×328530030×439441540×440442552255040×545247555158850×555658572176050×661765079784060×673177094099060×88589001101116060×1096010101230129580×693010101195130080×8106011551361148080×101190129515311665100×61160126015571592100×81310142516741850100×101470159518652025120×81530167519402110120×1016851830215223402(60×6)11261185145215302 (60×8)14601480150316002(60×116801170214022502(80×6)13201433170518552(80×8 16511795211725152(80×10)19502120257527352(100×6)15641700200021702(100×8)19302100247026902(100×10) 23202500293531852(120×8)21402330275029952(120×10)2615284033303620二、铜导线载流量(35℃)截面（mm²）1 1.5 2.54610162535507095载流量（A）:10131723304585110136170216263 三、抽屉柜抽屉导线选用标准截面（mm²）1016162535 507035×250×270×250×370×3 电流（A）506380100125160200250300400500600估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
(完整版)铜排载流量计算表及母线槽铜排规格

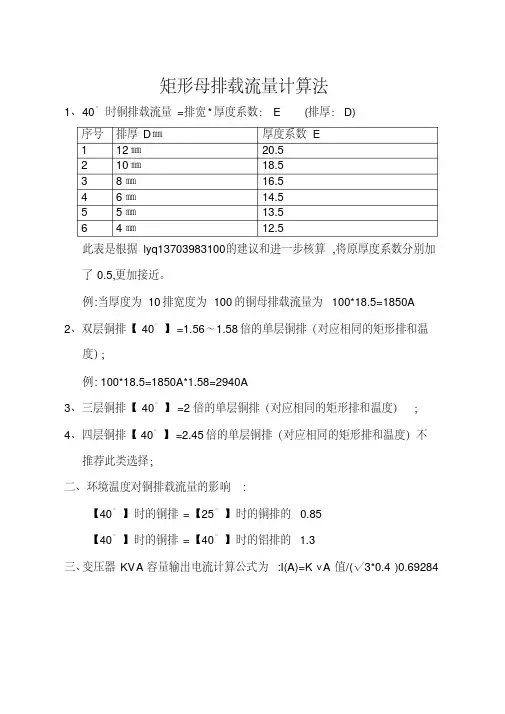

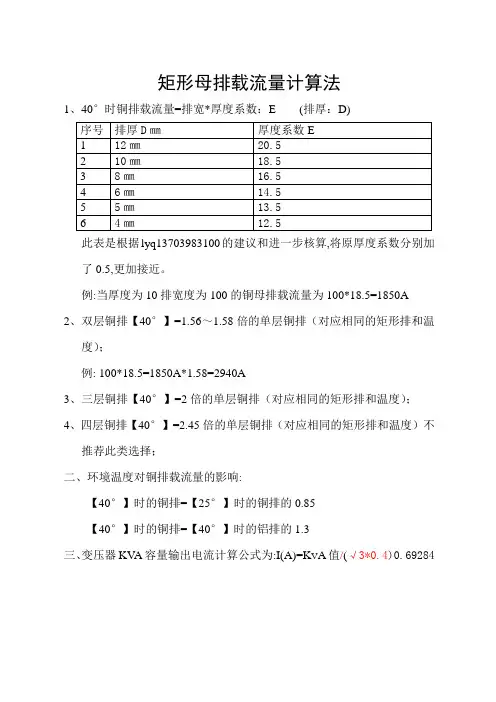

矩形母排载流量计算法
1、40°时铜排载流量=排宽*厚度系数：E(排厚：D)
此表是根据lyq137********的建议和进一步核算,将原厚度系数分别加了0.5,更加接近。
例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A
2、双层铜排【40°】=1.56～1.58倍的单层铜排（对应相同的矩形排和温
度）；
例: 100*18.5=1850A*1.58=2940A
3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；
4、四层铜排【40°】=2.45倍的单层铜排（对应相同的矩形排和温度）不
推荐此类选择；
二、环境温度对铜排载流量的影响:
【40°】时的铜排=【25°】时的铜排的0.85
【40°】时的铜排=【40°】时的铝排的1.3
三、变压器KV A容量输出电流计算公式为:I(A)=K V A值/(√3*0.4)0.69284
母线槽铜排规格。
母线载流量一览表(终)
母线载流量一览表
一、承载电流经验公式：
1、铜排承载电流经验公式：
单排承载电流= 铜排宽度*（铜排厚度+8~8.5）
双排承载电流= (1.56~1.58)*铜排宽度*（铜排厚度+8~8.5）
三排承载电流= 2*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用四排承载电流= 2.45*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用2、零(N)、地母线排计算：
零(N)、地母线排= 相母线截面的一半(但≮16mm2)
3、水平安装时，
母线宽度大于60mm，承载电流=0.92 * 母线竖直安装时的承载电流量
母线宽度小于60mm，承载电流=0.95 * 母线竖直安装时的承载电流量
4、铜排承载电流（40℃）= 铜排承载电流（25℃）* 0.85
5、铝排承载电流经验公式：
铝排承载电流= 铜排承载电流/ 1.3
二、工程设计注意事项
1、在电气设计时，如为动力柜，原则上采用铝排。
2、配电上如有注明采用铜排的除外，其余的配电柜采用铝排。
（目前，如果采用铝
排，则暂时先和工程总监确认。
）
3、在同一批配电或同一个柜子中，不允许铝排和铜排混合使用。
三、其它
1、4*40以上规格一般都是6米定尺，4*40以下大部份是不定尺的。
2、铜排质量= 铜排宽度*铜排厚度*0.0089
3、铝排质量= 铝排宽度*铝排厚度*0.0028。
母线载流量一览表(终)
母线载流量一览表
一、承载电流经验公式：
1、铜排承载电流经验公式：
单排承载电流= 铜排宽度*（铜排厚度+8~8.5）
双排承载电流= (1.56~1.58)*铜排宽度*（铜排厚度+8~8.5）
三排承载电流= 2*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用四排承载电流= 2.45*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用2、零(N)、地母线排计算：
零(N)、地母线排= 相母线截面的一半(但≮16mm2)
3、水平安装时，
母线宽度大于60mm，承载电流=0.92 * 母线竖直安装时的承载电流量
母线宽度小于60mm，承载电流=0.95 * 母线竖直安装时的承载电流量
4、铜排承载电流（40℃）= 铜排承载电流（25℃）* 0.85
5、铝排承载电流经验公式：
铝排承载电流= 铜排承载电流/ 1.3
二、工程设计注意事项
1、在电气设计时，如为动力柜，原则上采用铝排。
2、配电上如有注明采用铜排的除外，其余的配电柜采用铝排。
（目前，如果采用铝
排，则暂时先和工程总监确认。
）
3、在同一批配电或同一个柜子中，不允许铝排和铜排混合使用。
三、其它
1、4*40以上规格一般都是6米定尺，4*40以下大部份是不定尺的。
2、铜排质量= 铜排宽度*铜排厚度*0.0089
3、铝排质量= 铝排宽度*铝排厚度*0.0028。
国标铜排载流量表
国标铜排载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×1 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²）1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A）:10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流（A）50 63 80 100 125 160 200 250 300 400 500 600估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
铜排载流量对照表
铜排载流量对照表电力汇流排由铜材或铝材制作，是截面为矩形或倒角(圆角)矩形的长导体。
由铝质材料制作的称为铝汇流排〔又称铝母线、铝排或接地铝排〕，由铜质材料制作的称为铜汇流排〔又称铜母线、铜母排或接地铜排〕，在电路中起输送电流和连接电气设备的作用。
铜的导电性能等优于铝，故铜排在电气设备，特别是在高压电气柜和低压配电柜中得到了广泛的应用。
一般在配电柜中的U、V、W相母排和PE母排通常采用铜排〔电流较小时也使用铝牌，可以降低设备本钱〕；铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排〔A相〕涂有“黄〞色，V相铜排〔B相〕涂有“绿〞色，W相铜排〔C相〕涂有“红〞色，PE母线铜排〔地线〕涂有“黄绿相间〞双色。
以下为云南昌晖仪表制造整理的各种规格的铜排载流量，供广阔电气工程技术人员参考使用〔录自德国BEA〕铜牌又称为铜母线，一般在配电柜中的A、B、C以及U、V、W相母排和PE母排均采用铜牌。
铜排主要用在一次线路上(大电流的相线、零线以及地线)。
电柜之间连接的一般称为主母排，而主母排分到每个电柜内的开关电器上的称为分支母排。
铜排也有镀锡的，一般在电柜的连接处都会做镀锡处理和压花处理或者加导电膏。
空余处有时加热缩套管保护，有的用绝缘漆。
选择铜牌最主要的原因是铜牌载流量，根据电流的大小选择适宜的铜牌，并且连接处的螺钉必须拧紧，否那么电流大时可能会烧熔铜牌。
矩形母线载流量快速计算方法在母排加工的生产过程中，经常会遇到如何准确的选用何种规格母排的问题。
昌晖仪表技术部经过长期的工作经验，摸索出了一套简单、易记的母排载流量的计算方法，以供大家参考。
一般矩形铜排的载流量公式为：铜排载流量(40℃)=铜排宽度(mm)×厚度系数其中铜牌厚度系数为：◆ 2层铜排载流量(40℃)=单层铜排载流量×系数(1.56-1.58)◆ 3层铜排载流量(40℃)=单层铜排载流量×系数2◆零(N)排母线按照相排母线的一半选取，但不得小于16mm2。
国标铜排载流量表
国标铜排载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×1 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²）1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A）:10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流（A）50 63 80 100 125 160 200 250 300 400 500 600估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
铜排载流量对照表
120×10
4
4800
42.8
6600
5280
100
0.89
280
285
25×3
1
75
0.67
250
250
25×5
1
125
1.12
325
325
30×3
1
90
0.80
305
305
30×5
1
150
1.34
370
370
30×5
2
300
2.68
700
670
40×5
1
200
1.78
420
420
40×5
2
400
3.56
860
800
40×10
1
400
3.56
它是由矩形或矩形铜棒制成的。由铝材料制成的铝母线（也称为铝母线、铝母线或接地铝母线）称为铜母线（也称为铜母线、铜母线或接地铜排），它起着传递作用，并连接电路中的电气设备。
铜排广泛应用于电气设备，尤其是高压配电柜和低压配电柜。配电柜内的U、V、W相母线、PE母线一般采用铜排（电流小时也采用铝板，可降低设备成本）。铜带通常用相色标字或涂相色漆，U相铜带（a相）涂“黄”，V相铜带（B相）涂“绿”，W相铜排（C相）涂“红”，PE母线（接地）涂“红”。它被漆成“黄绿色”。
以下是各种规格铜母线载流量的汇编，供广大电气工程技术人员参考（德国BEA记录）
铜汇流排
许可载流量
材料
规格mm
每相导线数
面积mm2
重量kg/m
直流A
交流A
铜排
15×2
1
30
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铜母线载流量
一、铜铝排载流量快速查询
铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。
电工铜排具有电阻率低、可折弯度大等优点。
铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。
铜母线的质量要求执行的是GB/T 5585.1-2005标准。
铜排载流量是多少呢？铜排载流量是怎么计算的呢？铜排载流量表有吗？什么是铜排载流量呢？这么多问题，我们还是一一来回答吧。
首先来解释下什么是铜排吧。
所谓铜排就是指由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，一般被称为铜母线、铜母排或铜汇流排、接地铜排。
铜排的主要制作流程包括了：标准选材→熔铸→浇铸→压延→开坯→酸洗→精轧→铣边→机加工(打孔、打弯、镀锡)→包装→入库。
铜排是一种适用于高低压电器、开关触头、配电设备、母线槽等电器工程，，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。
二、估算法：
单条铜母排载流量= 宽度(mm) X 厚度系数
双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,
铝应该按3-5A/平方
三、常用铜排的载流量计算方法：
40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为：
母排12厚时为20;10厚时为18；
依次为:[12-20，10-18，8-16，6-14，5-13，4-12].
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*18=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为
2942A]；
三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
以上所有计算均精确到与手册数据相当接近。
另外，铜排载流量也有一个非常简明的计算公式：
单根矩形铜排载流量= 排宽* (排厚+8.5)A
例如：15*3的40℃时载流量=15*11.5=172.5A
100*8的40℃时载流量=100*16.5=1650A
双层载流量＝1.5倍单层载流量
三层载流量＝2.0倍单层载流量
载流量（A）10 13 17 23 30 45 85 110 136 170 216 263。
