(建筑施工工艺标准)建筑工程施工细部做法图例精编

(建筑施工工艺标准)建筑工程施工细部做法图例精编

(建筑施工工艺标准)建筑工程施工细部做法图例1、建筑物外檐:1.1墙砖粘贴:1.1.1排砖:1)按设计图纸及结构实际尺寸进行外檐排砖设计,弹控制线,凡阴阳角部位必须采用整砖。

2)不允许出现小于1/2砖,窗间墙、阴阳角处要做到壹致对称。

(参见效果图)1.1.2砖缝砖缝采用1:1水泥砂浆或封闭胶勾成凹缝,勾缝凹进砖面2~3mm,操作时,应先勾水平缝再勾竖缝。

水平缝和竖缝相交点做成“×”字,勾缝表面应平整光滑。

1.2外檐挑沿滴水线做法:1.2.1外檐面砖滴水做法窗膀和旋脸上面相交的面砖切割成直角梯形,上、下边长相差15~20mm,旋脸做成锐角,形成鹰嘴。

做做法1.2.2抹水泥滴水做法腰檐、装饰线突出墙面宽度<60mm做鹰嘴;≥60mm做滴水线(槽)。

滴水线(槽)宽、深各10mm。

距檐边和窗膀的距离见图。

1.2.3在檐下先抹40~60㎜翻边,在其中部镶贴10×10mm塑料分格条。

1.2.4外檐悬挑部位不翻边时,可直接预埋10×10mm塑料条。

塑料条转角处剪成“八”字对角.室外301.3散水做法:1.3.1散水和外墙面断缝,打封闭胶或灌沥青砂。

断缝宽度壹致,胶面平整、光滑。

断缝宽度:20mm。

1.3.2散水拐角处均设置断缝,注封闭胶或沥青砂。

1.3.3室外台阶、坡道、散水等部位,应和建筑物主体断开设缝,缝应宽窄壹致、顺直,缝中填柔性材料。

坡道缝中填柔性材料81.4沉降观测点做法:1.4.1设置位置:结构墙柱、变形缝俩端及建筑物转角处,每隔8~12m均匀设置壹个。

1.4.2沉降标牌设置:统壹采用建工总承包X公司制定的标准,牌镶嵌在沉降观测点上方、居中,牌下边距沉降标外边缘50㎜.。

天津建工总包NO:X1.5铝板幕墙做法及要求:1.5.1胶缝平、顺、直宽窄壹致按结构实际尺寸进行排版,不允许出现小于1/2板宽的铝板进行饰面。

1.5.2窗台、檐口要有泛水。

1.5.3窗口及大于或等于60mm的挑檐要设滴水线或做大鹰嘴。

工程施工细部做法(含图片)

工程施工细部做法(含图片)

钢筋加工:I级钢筋末端需做180°弯钩,弯曲直径D取钢筋直径d的5倍,平 直部分长度取钢筋直径d的5倍;箍筋弯钩135°、平直部分长度取10 d。钢 筋定位钢筋端头应切齐、磨去飞边毛刺,端头刷防锈漆。
底板钢筋马凳支设
楼板钢筋绑扎
剪力墙梯子钢筋的采用
混凝土墙体中的预留导管、线盒:洞口尺寸≥200mm时,洞口设附加筋,构造加筋、 预埋件、电器线管、线盒、预应力筋及其配件等位置准确,绑扎牢固,需焊接固定 的部位,不准咬伤受力筋。安装电盒时尽量不切断钢筋,电盒焊在附加的钢筋上, 安装牢固,不得焊在主筋上。
卷材防水施工1
卷材防水施工2
卷材防水施工3(附加层)
二、钢筋工程
钢筋直螺纹连接:钢筋下料必须采用无齿锯切割,连接完毕后,套筒两端 外露的完整有效丝扣不得超过1扣,不能出现肉眼可见裂纹,如出现必须切 断重新连接;检查完的接头上用红油漆做出标记,以示自检合格,采用预 埋接头时,带连接套的钢筋应固牢,连接套的外露端应有密封盖。
2、其他工程 (1)风帽
(2)排气孔及屋面地面铺砖
(3)屋面接水簸箕
(4)屋ቤተ መጻሕፍቲ ባይዱ泛水口处的细部处理1
(5)屋面泛水口处的细部处理2
八、设备管道等安装
设备基础1
设备基础2
屋面设备接地
电缆桥架和吊架的安装与标识
管路与桥架顺弧排列
管道安装
地下室配电
接线1
接线2
电缆桥架跨接线的安装
三、模板
楼板模板:模板支撑体系经过严格验算,并履行审批手续,确保支撑体系的刚度、强度及稳定 性。严格控制模板起拱高度,跨度大于或等于4m的梁板按2/1000起拱。跨度8.4m楼板按1.5cm 起拱。
配模时梁柱节点、梁梁节点作为工序控制的重点,对确保混凝土成型后的观感质量非常重要。

精品建筑工程细部节点做法(附图)详解

精品建筑工程细部节点做法(附图)详解

接桩
接桩
D+200
桩 顶 标 高 地基与基础—CFG桩
100 素 混 凝 土
桩 顶 清 平 凿 毛
100
100 用 水 冲 洗 干 净
D
工艺说明:
桩顶标高若低于设计标高,先将桩顶修平、凿毛、 用比CFG桩桩身混凝土高一个强度等级的素混凝土接 桩至设计桩顶标高。一般桩顶保护桩长不少于0.5m。
混凝土防水
灌注桩
工艺说明:
具体桩径、桩长、嵌固深度、配筋等
土方工程—基坑支护 根据设计计算确定。悬臂式结构桩径不 宜小于600mm.排桩顶部应设钢筋混凝 土冠梁连接,冠梁宽度(水平方向)不 宜小于桩径,冠梁高度(竖直方向)不 宜小于400mm。排桩与桩顶冠梁的混 凝土强度等级宜大于C20;当冠梁作为 联系梁时可按构造配筋。
底板及防水卷材错槎接缝
防水工程—底板及地下室外墙防水
工艺说明: 两幅卷材的搭接长度,长边与短边均不应小于100mm。相邻两幅卷材 接缝应错开1/3-1/2幅宽,上下两层卷材接缝应错开1500-1600mm, 上下层卷材不得相互垂直铺贴。阴角及附加层做法同底板及地下室外 墙防水。
电梯井、集水坑防水
底板及地下室外墙卷材防水
自防水钢筋混凝土外墙
冷底子油一道
膨胀止水条
2层SBS防水卷材
防水工程—底板及地下室外墙防水 施工缝
聚苯板保护层 2:8回填土分层夯实
结构底板
施工缝处附加层
细石混凝土
低档卷材隔离层
热熔密封边
2层SBS防水卷材
冷底子油一道
水泥砂浆找平层
附加层
混凝土垫层
50聚乙烯棒
R=5cm圆弧
防水工程—特殊部位的细部构造

土建施工全工艺流程图解ppt课件(2024)

土建施工全工艺流程图解ppt课件(2024)

定义
土建施工是指利用土、石、砖、 木等自然材料,通过人工或机械 手段进行的建筑物、构筑物的建 造过程。
分类
根据施工对象和使用材料的不同 ,土建施工可分为房屋建筑施工 、道路桥梁施工、水利工程施工 等。
4
土建施工重要性
01
02
03
基础性
土建施工是各项工程建设 的基础,其质量直接关系 到工程的安全和使用寿命 。
对施工现场的地形、地貌进行 详细测绘,为后续设计提供准
确数据。
地质勘察
通过钻探、取样等手段,了解 地下岩土层分布、承载力等地
质条件。
水文地质调查
分析地下水文条件,评估其对 施工的影响。
测量控制网建立
建立施工测量控制网,确保施 工测量的精度和准确性。
2024/1/26
8
施工图纸会审及技术交底
施工图纸会审
2024/1/26
综合性
土建施工涉及多个学科领 域,如建筑学、结构工程 、岩土工程等,需要综合 考虑各种因素。
社会性
土建施工不仅影响经济发 展和社会进步,还与人们 的生命财产安全密切相关 。
5
土建施工行业现状及发展趋势
行业现状
当前,我国土建施工行业规模不断扩大,技术水平不断提高,但仍存在一些问题,如施工质量参差不 齐、安全事故时有发生等。
14
基础验收标准及注意事项
2024/1/26
基础验收标准
包括基础的几何尺寸、轴线位置、标高、表面平整度等方面的要求,以及混凝土 强度等级、钢筋规格型号和数量等方面的要求。
注意事项
在基础施工过程中,应注意基坑开挖对周围建筑物的影响,采取必要的支护措施 ;同时,在混凝土浇筑前应检查模板支撑是否牢固,防止跑模和漏浆现象的发生 ;在基础验收前应对基础进行充分的养护和保护,避免受到损坏。

土建工程细部处理统一做法(1)

土建工程细部处理统一做法(1)

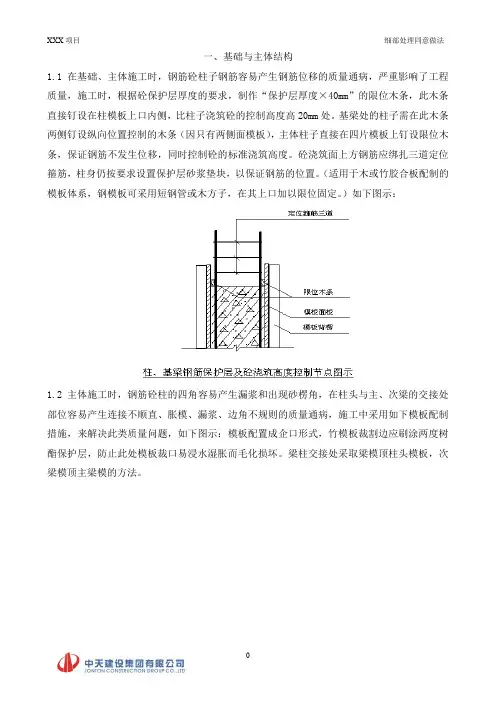

一、基础与主体结构1.1在基础、主体施工时,钢筋砼柱子钢筋容易产生钢筋位移的质量通病,严重影响了工程质量,施工时,根据砼保护层厚度的要求,制作“保护层厚度×40mm”的限位木条,此木条直接钉设在柱模板上口内侧,比柱子浇筑砼的控制高度高20mm处。

基梁处的柱子需在此木条两侧钉设纵向位置控制的木条(因只有两侧面模板),主体柱子直接在四片模板上钉设限位木条,保证钢筋不发生位移,同时控制砼的标准浇筑高度。

砼浇筑面上方钢筋应绑扎三道定位箍筋,柱身仍按要求设置保护层砂浆垫块,以保证钢筋的位置。

(适用于木或竹胶合板配制的模板体系,钢模板可采用短钢管或木方子,在其上口加以限位固定。

)如下图示:1.2主体施工时,钢筋砼柱的四角容易产生漏浆和出现砂楞角,在柱头与主、次梁的交接处部位容易产生连接不顺直、胀模、漏浆、边角不规则的质量通病,施工中采用如下模板配制措施,来解决此类质量问题,如下图示:模板配置成企口形式,竹模板裁割边应刷涂两度树酯保护层,防止此处模板裁口易浸水湿胀而毛化损坏。

梁柱交接处采取梁模顶柱头模板,次梁模顶主梁模的方法。

1.3为了保证钢筋砼柱子或墙梁的根部位置尺寸准确,不产生位移,采用如下方法设置其模板内限位挡撑。

不允许在柱或墙主筋上焊接模板的内限位钢筋支撑。

方法1,在浇筑砼时,在柱子四角处预先插入Φ16以上钢筋头,长20cm左右,外露5-8cm,楼层柱子位置线放设校验合格后,根据位置尺寸焊接Φ12钢筋内限位定位筋;方法2,楼层砼浇筑完成后,在柱子位置线施放完后,采用冲击钻在柱子边线内侧打孔40mm 深,直径12mm,每边两孔,支设模板时,插入短钢筋头,形成内限位挡撑。

如下图示:1.4当梁、板、柱、墙整体浇筑时,柱、墙模板的根部应预留清扫口,以排除和清理杂物,清理好后,合上清扫孔盖板密封。

清扫孔盖板示图1.5填充墙拉结筋采用结构胶后植筋技术,填充墙拉结筋的放线从梁底向下放线,第一层为斜砌加一皮砌块,向下每隔两皮砌块设置,且不超过500mm一道。

建筑工程施工细部做法图例

建筑工程施工细部做法图例

页脚内容1、建筑物外檐:鹰嘴1.1墙砖粘贴:1.1.1排砖:1)按设计图纸及结构实际尺寸进行外檐排砖设计,弹控制线,凡阴阳角部位必须采用整砖。

2)不允许出现小于1/2砖,窗间墙、阴阳角处要做到一致对称。

(参看1.1.2砖缝砖缝采用1:1水泥砂浆或封闭胶勾成凹缝,勾缝凹进砖面2~3mm,操作时,应先勾水平缝再勾竖缝。

水平缝与竖缝相交点做成“×”字,勾缝表面应平整光滑。

1.2外檐挑沿滴水线做法:1.2.1外檐面砖滴水做法窗膀与旋脸上面相交的面砖切割成直角梯形,上、下边长相差15~20mm,旋脸做成锐角,形成鹰嘴。

做做法1.2.2抹水泥滴水做法10mm。

距檐边和窗膀的距离见图。

室外旋脸203015~201.2.3在檐下先抹40~60㎜翻边,在其中部镶贴10×10mm塑料分格条。

1.2.4外檐悬挑部位不翻边时,可直接预埋10×10mm塑料条。

塑料条转角处剪成“八”字对角.1.3散水做法:1.3.1散水与外墙面断缝,打封闭胶或灌沥青砂。

断缝宽度一致,胶面平整、光滑。

断缝宽度:20mm。

1.3.2散水拐角处均设置断缝,注封闭胶或沥青砂。

1.3.3室外台阶、坡道、散水等部位,应与建筑物主体断开设缝,缝应宽窄一致、顺直,缝中填柔性材料。

坡道门口缝中填柔性材料页脚内容150 801.4沉降观测点做法:1.4.1设置位置:结构墙柱、变形缝两端及建筑物转角处,每隔8~12m 均匀设置一个。

1.4.2沉降标牌设置:统一采用建工总承包公司制定的标准,牌镶嵌在沉降观测点上方、居中,牌下边距沉降标外边缘50㎜.。

1.6玻璃幕墙做法及要求: 1.6.1点驳式幕墙胶缝、平、顺、直宽窄一致,胶中无杂质。

1.6.2单元式幕墙横、竖框平直,上下通顺,无不直、见台现象。

1.6.3隐框幕墙的胶缝宽窄一致,平、顺、直,胶中无杂质。

1.6.4幕墙与其他材料交接,应采用软连接可在缝外表做其他装饰,使其外表整齐、美观。

建筑工程施工细部做法图解PPT课件

建筑工程施工细部做法图解PPT课件
质量问题。
幕墙安装流程及验收标准
安装流程
测量放线、安装骨架、安装面板、打胶收口等步骤,根据幕 墙类型和设计要求确定。
验收标准
幕墙安装完成后需进行整体验收,检查幕墙的平整度、垂直 度、密封性能等是否符合设计要求和相关规范标准。同时需 对幕墙材料进行验收,检查其质量证明文件和性能指标是否 符合要求。
05
剪力墙布置原则
钢筋绑扎与焊接
剪力墙应沿建筑周边、楼梯间、电梯间等 位置布置,形成完整的抗侧力体系。
剪力墙钢筋绑扎应符合设计要求,焊接质 量应符合相关规范标准。
模板安装与拆除
混凝土浇筑与养护
剪力墙模板应采用定型化、工具化模板, 安装时应确保位置准确、固定牢固;拆除 时应遵循先支后拆、后支先拆的原则。
剪力墙混凝土浇筑应连续进行,避免出现施 工缝;浇筑后应及时进行养护,确保混凝土 强度正常发展。
07
质量安全环保措施
施工现场安全管理制度和操作规程
01
建立健全安全生产责任 制度,明确各级管理人 员和操作工人的安全职 责。
02
制定并实施各类机械设 备的安全操作规程,确 保设备安全运行。
03
设立专职安全员,负责 日常安全检查和监督, 及时发现并纠正违章行 为。
04
定期开展安全教育和培 训,提高工人的安全意 识和操作技能。
及适用场景。
墙面涂装技巧
包括基层处理、涂刷底 漆、面漆涂刷等步骤, 以及滚涂、喷涂等施工
方法。
壁纸种类与选择
介绍不同材质和风格的 壁纸,以及选择壁纸时
需要考虑的因素。
壁纸粘贴方法
包括基层处理、壁纸裁 剪、涂刷胶粘剂、壁纸 粘贴等步骤,以及接缝
处理技巧。
06

土建施工全工艺流程图解 ppt课件

土建施工全工艺流程图解  ppt课件
ppt课件 69
外挂脚手架
工艺说明: 剪力墙结构适合采用外挂脚手架,混凝土强度达到7.5MPa后方可挂架。架体应高出 上层顶板1200mm,作业层满铺脚手板,立杆外侧设20cm高挡脚板,立杆内侧和脚手 架底部用双层密目安全网封闭。架体底部利用废旧多层板或木板铺设硬防护,架子 外侧和底部用密目安全网封闭。
发生边坡塌方 的部位
南京古南都饭店基础施工中,由于山坡土质为杂填土,基 坑开挖中出现了山坡边坡塌方,危及了山坡上的房屋安全。
ppt课件 6
小型钻机
基坑开挖至一定深度,用小型钻机在斜坡上钻孔,插入 粗钢筋或钢管作为土钉,孔内灌浆。
ppt课件 7
钻孔,插入钢筋或螺 旋管,灌浆,形成土钉
南京玄武湖隧道工程施工梁洲段的土壁支护采 用了土钉支护结构。 ppt课件
A3 :墙柱竖愣采用槽钢、方钢或 50X100mm的标准木枋(过刨) 。
A4 :正负零以上楼板支撑体系采用钢管架, 不得使用门式架作为支撑体系,推荐采用碗 ppt课件 扣架或可调钢管架作为模板支撑体系。
34
集中加工
A5 :模板集中加工必须采用精密锯木机。
A6:锯木机旁边放臵木屑收集箱和灭火器, 每天工完场清。
ppt课件 22
轻型井点降水
ppt课件
喷射混凝土坡面保护
23
坡面挂网喷射混凝土
ppt课件 24




ppt课件
25
钢筋进场
• 钢筋随质保资料(厂家生产许可证,出场合格证等)一起进场,进场 验收和取样送检合格后才能使用。 • 钢筋堆放在地垄墙上约离地200mm高等
ppt课件
26
钢筋堆放
钢筋工程—钢筋加工
工程建筑施工工艺流程图解

多图详解土建施工全过程及施工控制工序要点

多图详解土建施工全过程及施工控制工序要点

多图详解土建施工全过程1、土方开挖后,承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层混凝土浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部焊上了钢筋支架11、地下室高低跨处模板挂模12、止水钢板在柱的节点,当然各地的做法可以都不大一样,有的地方的止水钢板直接通过柱的箍筋,也就是箍筋断开,止水钢板不断,然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开,保证柱箍筋不断开。

13、地下室底板混凝土浇捣后14、地下室放线,柱头混凝土凿毛15、模板钢管架搭设16、外墙施工缝处凿毛17、柱脚焊的定位钢筋18、地下室外墙模板施工中,止水螺杆外加一小块木块,目的是为了使以后割掉止水螺杆后留下的那个小凹槽,可以直接用水泥砂浆补平,以防止螺杆露在外面19、柱的垂直度检查20、地下室柱的混凝土浇捣完毕21、人防门预埋安装中22、地下室顶板混凝土浇捣中23、地下室外墙模板拆除后的止水螺杆处理24、外墙模板拆除后,外墙上的止水螺杆处理,人工凿除原先埋在混凝土中的小木块25、外墙止水螺杆割除后水泥砂浆修补26、外墙防水卷材施工中27、模板的支撑上面的顶托旋上去太高了,需要整改的地方。

还有个别木方挑头太长了。

28、圆柱模板安装施工中29、地下室拆模后的情景,该处是消防水池的地方,满墙壁都是止水螺杆30、地下室31、地下室砖墙砌筑32、椭圆形车道施工中33、梁模板加固不合格需要整改的位置,梁侧板交接处木方未通长加固,该处很容易涨模。

34、砖墙砌筑,在砖墙与混凝土结构交接处,钉铁丝网35、消防喷淋管施工中36、楼面模板施工完毕。

柱箍筋堆得太高了37、楼板钢筋施工中。

38、地下室风管安装中。

39、消防喷淋管过人防墙40、空调的冷冻水管施工中。

41、楼梯踏步施工中。

42、空调冷冻水管施工安装中43、砖墙与混凝土交界处钉铁丝网。

工程施工细部做法含图片PPT课件

工程施工细部做法含图片PPT课件

采取有效的污染治理措施,如施工噪 声控制、粉尘治理、废水处理等,减 少施工对环境的影响。
THANK YOU
、PPR、铜管等。
管道连接方式
根据管道材质和管径大小,选 择合适的连接方式,如热熔连 接、螺纹连接、法兰连接等。
管道安装质量检查
检查管道安装是否牢固、无渗 漏,管道坡度是否符合设计要
求等。
调试与试运行
在管道安装完成后,进行调试 和试运行,确保管道系统正常
运行。
电气线路敷设及设备安装调试
电气线路设计
弹线分格
根据设计图纸和墙面 实际情况,弹出水平面基层上抹底层 灰,提高墙面的粘结 力和平整度。
贴面砖或挂贴石材
按照弹线分格的位置 ,在墙面上贴面砖或 挂贴石材,注意排版 美观和粘结牢固。
勾缝与清理
对贴好的面砖或石材 进行勾缝处理,并清 理表面多余灰浆和污 渍。
天棚装饰装修
工程施工细部做法含图片 PPT课件
contents
目录
• 施工前准备 • 基础工程施工 • 主体结构施工 • 装饰装修工程施工 • 建筑设备安装调试及验收 • 安全生产管理与环境保护措施
01
施工前准备
现场勘察
地形地貌测绘
对施工现场进行详细的地形地貌 测绘,了解地形起伏、地貌特征

地质条件分析
通过地质勘察报告,分析施工区域 的地质条件,包括土壤类型、承载 力等。
根据用电需求和设备功率,设 计合理的电气线路,选择合适
的电线电缆和电气元件。
线路敷设施工
按照设计要求,进行电线电缆 的敷设施工,包括穿管、桥架 安装、线缆绑扎等。
设备安装与接线
安装电气设备,如开关、插座 、灯具等,并进行接线和调试 。

建筑工程施工细部做法图例(图文并茂)

建筑工程施工细部做法图例(图文并茂)

1、建筑物外檐:1.1墙砖粘贴:1.1.1排砖:1)按设计图纸及结构实际尺寸进行外檐排砖设计,弹控制线,凡阴阳角部位必须采用整砖。

2)不允许出现小于1/2砖,窗间墙、阴阳角处要做到一致对称。

(参看效果图)鹰嘴1.1.2砖缝砖缝采用1:1水泥砂浆或封闭胶勾成凹缝,勾缝凹进砖面2~3mm,操作时,应先勾水平缝再勾竖缝。

水平缝与竖缝相交点做成“×”字,勾缝表面应平整光滑。

1.2外檐挑沿滴水线做法:1.2.1外檐面砖滴水做法窗膀与旋脸上面相交的面砖切割成直角梯形,上、下边长相差15~20mm,旋脸做成锐角,形成鹰嘴。

做做法1.2.2抹水泥滴水做法腰檐、装饰线突出墙面宽度<60mm做鹰嘴;≥60mm做滴水线(槽)。

滴水线(槽)宽、深各10mm。

距檐边和窗膀的距离见图。

室外203015~201.2.3在檐下先抹40~60㎜翻边,在其中部镶贴10×10mm塑料分格条。

1.2.4外檐悬挑部位不翻边时,可直接预埋10×10mm塑料条。

塑料条转角处剪成“八”字对角.室内旋脸1.3散水做法:1.3.1散水与外墙面断缝,打封闭胶或灌沥青砂。

断缝宽度一致,胶面平整、光滑。

断缝宽度:20mm。

1.3.2散水拐角处均设置断缝,注封闭胶或沥青砂。

1.3.3室外台阶、坡道、散水等部位,应与建筑物主体断开设缝,缝应宽窄一致、顺直,缝中填柔性材料。

门口坡道20mm15081.4沉降观测点做法:1.4.1设置位置:结构墙柱、变形缝两端及建筑物转角处,每隔8~12m均匀设置一个。

1.4.2沉降标牌设置:统一采用建工总承包公司制定的标准,牌镶嵌在沉降观测点上方、居中,牌下边距沉降标外边缘50㎜.。

天津建工总包沉降观测点(XX工程)NO:X天津建工总包沉降标牌式样缝中填柔性材料201.5铝板幕墙做法及要求:1.5.1胶缝平、顺、直宽窄一致按结构实际尺寸进行排版,不允许出现小于1/2板宽的铝板进行饰面。

1.5.2窗台、檐口要有泛水。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
▐ 1.2 模板材料:模板板材应有出厂合格证,梁模板、墙柱模板严禁使 用红板,需使用厚度在15mm及之上的覆膜模板;板材粘剂应为溶剂型; 方木、板材应防止暴晒、雨淋、以防翘曲变形。
▐ 1.3 模板配模套数:在合理工期下,梁板梯模板底模不少于3套,墙柱 侧模不少于1套, 楼梯踏步挡模不少于2套;当工期进度要求较快时, 应增加模板的套数;楼梯间休息平台、三小间降板等部位定型钢模不 少于2套。
识到位,构造柱、洞口、过梁、木砖、防腐木楔清晰美观。
三、样板层
三、样板层
▐ 墙体及顶板装饰依据各层不同的工艺,进行剖层展示,成品房间至 少要有一间,展示:外窗台企口、开关、插座、配电箱盘、空调眼、 地面内管线要做标示,还可做部分展示施工过程中的质量控制展板张 贴于墙上。
三、样板层
三、样板层
三、样板层
▐ 横向水平杆设置应充分考虑离地 1800mm 高度范围内沿楼梯方向留设上人通道, 其 余主节点处均设置横向水平杆。
▐ 铺设主龙骨:主龙骨采用 50×100mm 的方木,水平放置在立杆顶部的可调托 撑上。铺设次龙骨:次龙骨采用 50×100mm 方木,垂直铺设在主龙骨上面, 方木净间距为 200mm,与主龙骨之间的夹角采用直角木楔可靠固定,使主次龙 骨连接成可靠整体。
四、模板工程
▐ 5.2 多层板拼缝侧面粘海绵条:当模板拼缝大于 2mm 时或者周转次数 超过 3-4 次 时,应在模板板面接缝处采用挤贴海绵条的措施解决漏 浆问题,同时剪力墙(柱)阳角处、梁模侧模及底模交接处黏贴双面胶 带解决阳角漏浆,具体详见图。
▐ 5.3 梁柱接头处漏浆:当柱与梁板分两次浇筑时,在第一次浇筑成形的 砼柱上端粘贴海绵条,保证不漏浆;也可加设梁柱接头异型模板或加 设水平木方模板。
▐ 后浇带止水板采用Φ 12钢筋焊接固定后,止水板上部钢丝网片固定方 法与下部钢丝 网片相同。上层钢筋上方绑扎50×100mm方木,阻挡板 上层钢丝网片以上砼浆,用15mm 厚废旧覆面胶合板封堵后浇带上口, 防止垃圾杂物落入后浇带。
四、模板工程
▐ 2 梁柱节点模板采用整板切割梁窝方式配模。混凝土接触面的模板 要优先采用模板红楞,将切割后的白槎放置在结构平面拼缝处。木模 板及与混凝土接触的木方周边应刨边平直,接缝严密,接缝高低差不 大于1mm,平整度不大于2mm;

四、模板工程
▐ 3、外墙、楼梯间、电梯井处模板安装下包不少于100mm,使用预埋锥 形螺栓方式进行加固,控制加固间距。竖向构件施工缝处模板施工前 保证混凝土接茬处顺直,在混凝土施工缝处设置双面胶条,双面胶上 口应与混凝土表面平齐,双面胶应黏贴牢固、顺直,避免出现双面胶 条歪斜对外墙观感的污染。
▐ 样板示范区内容:后浇带支设、封堵、防护;外墙加固眼防水处理。
二、样板示范区
▐ 展示台1:楼梯踏步做法及施工缝留置
▐ 踏步模板下口方木距踏步面应高10 -20mm,便于将抹子伸入抹平,上 口木方要与踏步标高平齐,拆完模 板要对踏步及时进行保护。
▐ 楼梯施工缝的留置:楼梯必须随层 浇筑,施工缝留置在梯段跨中1/3 范围内,或留置在设计确认的梁窝 部位。
▐ 三小间样板应展示防水剖面展示、排水主管、支管安装;等电位箱; 止水台;开关插座;烟道安装;管根封堵;地漏安装;洁具安装;门 口止水坎台;墙地砖镶贴(如有)等。
三、样板层

水电安装展示线盒、箱盘做法及工艺流程,展示电井、管井内的
安装,土建配合展示。
三、样板层
三、样板层

样板工程主要体现分项工程的施工工艺、质量控制要点、质量检
▐ 在后浇带边线位置,沿后浇带支立一个上下层钢筋1/2净距的双层钢板 网片,网片钢 丝网不低于80目。网片横撑、竖撑均采用Φ 12钢筋, 横撑钢筋间距不大于200mm,竖撑 钢筋间距为400mm,每1m左右将立筋 和筏板钢筋焊接Φ 12斜撑,斜撑夹角45°,以固定网片。止水钢板下 面的钢筋网片下端留设50mm的钢丝网,深入板底,与混凝土梗共同 封 堵板底部的混凝土浆。
四、模板工程
▐ (2)铺楼梯段底模板: 底模板铺设是在平台段底模板和楼梯梁靠楼梯段侧模 板已铺设完毕,要先在两端拉线将次龙骨面调整平顺后,再钉楼梯段底模板。
▐ (3)楼梯段侧模板安装: 楼梯段侧模板安装采用底模包侧模的方法安装,并 在侧模与底模交界处外侧钉设方木,方木应与侧模及底模用铁钉同时固定进行 限位加固。
▐ (4)楼梯段踏步模板安装: 梯段踏步模板安装前应按图纸设计及规范要求绑 扎完斜板钢筋,踏步模板安装时要紧靠楼梯段侧模板所锯出的凹槽里。全部安 装完后用方木将两侧上口固定并用对拉 螺栓(穿 PVC 套管)进行横向拉结 (亦可采用镰刀钩),每跑梯段不少于 3 道。
四、模板工程
▐ (5)楼梯侧模支设时,要考虑到装修厚度的要求,使上下梯段之间的 梯阶线在装修后整齐,确保梯阶尺寸一致。
四、模板工程
▐ 4、竖向构件模板标高必须与结构标高平齐,在结构标高处设置一道贯 通木方(50*80mm)。外梁榜、楼梯踏步模板不得采用扎丝加固。加强 楼梯踏步模板方正度的校核验收,杜绝楼梯整跑模板变形歪斜。
四、模板工程
▐ 4.1 楼梯配模:
▐ 1)定型钢模板施工工艺:根据楼梯宽度、高度、长度、踏步级数进行 放样,加工制作 定型钢模。定型钢模踢面采用6~8mm厚钢板与10号槽 钢焊接固定,槽钢距梯板边缘200~300mm,其上用Ø12圆钢焊4个吊环, 槽钢两端与10槽钢焊接连接,每端槽钢侧面 焊接可调支撑螺母。楼梯 钢筋绑扎好后,安装定型模板,定型钢模板应考虑起步位置和建筑饰 面做法(砂浆20mm,地板砖30mm,石材40mm),确保相邻两跑楼梯步 在一条线上。做法详图如下:
▐ (6)楼梯抹面处理 楼梯踏步模板安装采用“1cm”工艺(如右图), 下部的方木 离开混凝土面,便于工人将抹压工具伸入到楼梯踏步模板 下方抹面,可以将阴角抹压到位;上部下降同样是减少混凝土的粘连, 在抹压上部面层时,首先将模板上端的灰浆清理干净,并用铁抹子将混 凝土抹压到位。注意的是,模板的高度一定要和构件尺寸一致,否则 难以取得好的效果。
二、样板示范区
▐ 展示台4:卫生间一次性直埋工艺做法
▐ 卫生间管道提前优化卫生洁具位置, 地漏、洗手盆、大便器等支管排水 采用一次性排水止水节施工。
三、样板层

样板层施工要提前规划,并绘制样板层分布图,说明展示内容,
张贴于入口部位。
三、样板层

主体结构样板要展示楼层成品混凝土的效果,尤其要体现节点成
四、模板工程
▐ 模板设计中还应注意各种接缝的处理,做到不变形,不跑位,不涨模, 不漏浆。对于 墙柱模板在配模过程中还应注意穿墙螺栓的布置,应与 模板背楞的刚度相配合,特别 注意其与上、下口及门窗洞口处间距不 宜过大,避免胀模及漏浆的现象。模板支撑体 系应设置扫地杆,立杆 下应加设不低于 5cm 的垫木和垫板。
四、模板工程
▐ (1)筏板后浇带模板操作要点:
▐ 根据图纸设计位置,放出后浇带位置线,在浇筑 防水保护层混凝土的 同时,在位置线上抹50mm宽,设计钢筋保护层厚度高的细石砼埂, 位 置应放在边线以内。
▐ 为防止筏板砼灰浆从下层钢筋网片下渗入后浇带内,应待细石混凝土 埂达到强度后 开始绑扎板底层钢筋。
工程细部施工工艺标准做法
天元建设集团有限公司第四建筑工程公司
质量技术篇
▐ 一、前言 ▐ 二、样板示范区 ▐ 三、样板层 ▐ 四、模板工程 ▐ 五、混凝土工程 ▐ 六、钢筋工程
▐七、砌体工程 ▐八、抹灰工程 ▐九、毛坯房楼面工程 ▐十、屋面工程 ▐十一、安装工程 ▐十二、竣工工程
一、前言
▐ 1、为进一步规范工程施工流程,确保主体工程结构安全及观感质量, 实现一次成优,经公司研究决定,编制本技术要求。
查以及质量通病防治措施等。

其他部分根据工程进度需要及时设置施工样板,
四、模板工程
▐ 1、提升模板下料水平,模板工程施工前必须绘制构件配模图,杜绝小 绺子(≤50mm)模板的出现。
▐ 1.1 施工前依据新浇筑混凝土的自重或侧压力及施工荷载的有关数据 和标准计算,确定模板体系、措施和施工方案。模板设计中必须要有 模板体系的计算。除整体的配模要求外,模板设计的重点应放在阴阳 角接口、楼层间接茬、底部节点,门窗洞口、电梯井筒等一些特殊部 位的模板设计上,以保证洞口方正,尺寸准确、层间过渡自然。
▐ 2、本技术要求与质量技术管理制度、强制性工艺要求、项目经理样板 层做法等工艺配套使用。
▐ 3、本技术要求作为公司技术人员操作手册,用于技术人员的业务素质 培训和工作效能评价等工作。
▐ 4、本技术要求作为公司质量技术动态管理依据,将根据需要及时进行 相关调整。
▐ 5、天元建设集团有限公司第四建筑工程公司所属工程应在施工中严格 执行本技术要求。
四、模板工程
▐ 2)木模板楼梯施工工艺:
▐ (1)楼梯段斜板底部支架搭设:采用扣件式钢管搭设。 支架立柱:以楼梯间 斜板设计净宽度 1200mm 为例,立杆横向间距为 800mm(考虑留出梯段中间的 人行通道),每侧距墙 200mm,纵向间距为 1200mm,在楼梯梁处间距600mm。
▐ 布设水平杆:以楼梯间设计层高 3.0 米为例,纵向离地 200 mm 设第一道扫 地杆, 以上分别在距地面高度 1400 mm、1800 mm、2600 mm 各设一道,上部 预留 300mm 操作 空间。
二、样板示范区
▐ 展示台2:外墙、楼梯间、电梯井接茬做法
剪力墙浇筑前,在下层剪力墙顶标高 以下100-150mm预埋锁底口对拉螺栓, 对拉螺栓横向间距不得超过500mm, 距端部不大于150mm。模板安装前, 在剪力墙上口粘贴双面胶或钉海绵条, 防止流浆现象。上层模板安装加固时, 将竖向次背楞方木延伸至锁脚对拉螺 栓以下,并用钢管加固在下层预埋螺 栓上。
四、模板工程
▐ 7、筏板外围上翻地下室外墙两侧混凝土接茬处模板支设,采用预先加 模板条将上口尺寸内缩10-20mm,在混凝土浇筑完成及时将上部混凝土 凿毛处理,保证接茬处施工缝顺直,线条清晰。
相关文档
最新文档
