燃气热水器的结构及维修-燃气热水器结构图
燃气热水器的结构与维修_燃气热水器结构图

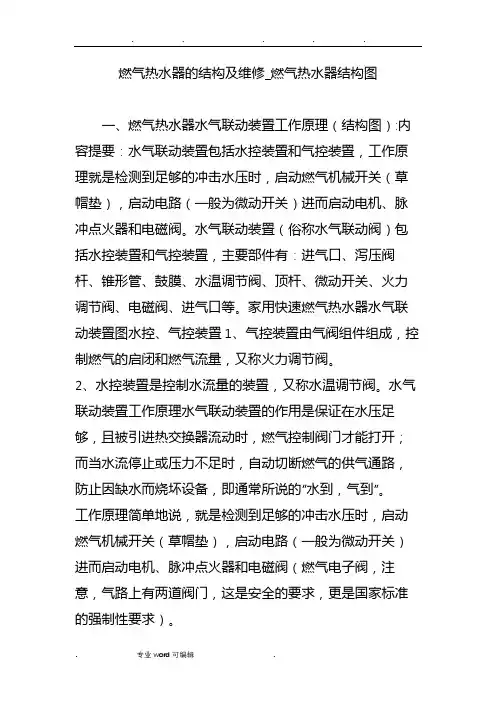

燃气热水器的结构及维修_燃气热水器结构图一、燃气热水器水气联动装置工作原理（结构图）:内容提要：水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。
水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。
家用快速燃气热水器水气联动装置图水控、气控装置1、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。
2、水控装置是控制水流量的装置，又称水温调节阀。
水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。
工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。
现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。
水气联动装置工作原理图1、压差式：采用薄膜两侧水的压力差的原理，它的输水管设置了节流孔（文氏管），当水流过节流孔时，在薄膜的两侧产生压力差，由压力差来开启和关闭燃气阀瓣。
由于节流孔的内径是固定的，所以在单位时间内流过节流孔的水越多，则经过节流孔时水的流速就越快，根据伯努利原理，节流孔两侧所生产的压力差就越大，由阀杆控制阀瓣，使阀口开启的程度也就加大。
保证了在热水器的热负荷范围之内，热水器的温度保持基本稳定，不至于忽冷忽热。
当水阀关闭，水停止流动时，薄膜两侧的压力差消失，阀瓣在弹簧的作用下复位，切断了主燃烧器的供气，主燃烧器熄火（此时如有小火燃烧器则保持原来的燃烧状态）。
燃气热水器(结构图)
维修实例 ［例１］ 樱花ＳＣＨ－１０２３燃气热水器，打开热水龙头能听到高压打火声， 听不到自吸阀吸合的声音，不着火，８秒钟后停止打火，再试又重复以上过程。 检修：拆下机盖，短接Ｗ１与Ｗ２端，发现打火针ＨＶ端不对Ｓ１反馈针置，发现打火针已松动，可在陶芯套中转动。更换双点 火针后再试，ＨＶ针直接能对Ｓ１针打火，能听到自吸阀吸合声，接通燃气、开热水龙头试 机，一切正常。 小结：由于长期使用，点火针在高温烧烤下容易在陶芯套中松动，造成与反馈针Ｓ １端距离过大，Ｓ１端接收不到打火信号，点火器就不能控制自吸阀吸合，燃气不能通过， 自然不会着火燃烧。 ［例２］ 樱花ＳＣＨ－１０２９液化气热水器，故障现象同上。 检修：拆下机盖，短接Ｗ１与Ｗ２端接线，发现打火针位置准确，就是听不到自吸 阀吸合的声音。用万用表测Ｖ、Ｈ端和Ａ、Ｈ端电压，发现有吸合脉冲和３Ｖ电压，怀疑自 吸阀不良，更换后故障依旧。最后关闭燃气总阀后拔掉液化气胶管，短接Ｗ１与Ｗ２能听到 自吸阀的吸合声，断定是液化气减压阀不良，更换减压阀后装上原来的自吸阀试机，故障排 除。 小结：由于液化气减压阀内皮圈有裂缝，导致减压阀高低压端泄漏，起不到减压作 用，液化气的高气压顶住自吸阀皮盖，点火器虽有正常的吸合电压也拉不动自吸阀，所以无 法着火。 ［例３］ 樱花ＳＣＨ－１０２３热水器，故障现象同上。 检修：拆下机盖，短接Ｗ１与Ｗ２线，打火正常，听不到自吸阀吸合的声音，拔掉 燃气胶管再试，“叭”地一声自吸阀吸合。按照例２方法更换液化气减压阀后开热水龙头能正 常着火工作，关闭后再开自吸阀又不吸合，拔掉胶管再试，又只能着火一次。测Ａ、Ｈ端电 压２．４Ｖ，再测电池盒＋、－端只有２．６Ｖ，很明显电池电力不足。再仔细检查指示灯， 发现靠灯处有一根电线脱落，焊接后换２节新干电池试机多次，每次均能正常着火。 小结：此例故障的直接原因，是电池电力不足，脉冲点火器输出电压在无燃气压力 时刚能拉动自吸阀，当加有正常燃气压力时就拉不动。由于指示灯线已脱落，用户便不知道 需要更换电池。 ［例４］ 樱花ＳＣＨ－１０２５燃气热水器，开机能打着火，８秒钟后自动熄灭， 再开机重复此现象，始终不能正常使用。 检修：拆下机盖，打开热水龙头观察着火情况，发现热水器着火后ＨＶ点火针依旧 在不停地打火，８秒钟后打火结束，火焰立即熄灭。测自吸阀Ａ、Ｈ端维持电压，在打火时 有３Ｖ左右，打火结束立即回到０Ｖ，显然是由于反馈针Ｓ端未接收到着火信号，调整反馈 针Ｓ在火焰上的位置无效，试换脉冲点火器后，故障排除。 小结：由于脉冲点火器内部损坏，虽有反馈信号，但不能输出３Ｖ电压维持自吸阀 吸合。由于该机采用树脂浇灌式一体化点火器，无法拆开修理，只能整体更换。 ［例５］樱花ＳＣＨ－１００７燃气热水器，机内有轻微漏水，不能点火，更换
家用燃气热水器结构、工作原理、配件介绍、常见故障处理
检查方法：打开热水阀门，在风机转动后，报故障之前使用万用表检查点火器连接线的输入电压是否正常；如电 压正常，还可以拔下点火针的连接线，线头放在距离水箱/燃烧器等金属部位3-5毫米处，开水后目测线头和金属 之间的电火花是否正常。
主要配件-变压器
名称
功能参数
变压器
老款机型有单独的变压器，新款机型变压器集成在主板上面。 主要功能：给其他配件（如风机、脉冲等）提供合适的工作电压。 常见问题： 输出电压不对或无电压输出，导致机器不能正常工作。
水流量传感器
启动流量是3升/分钟），则主板不会供电给其他配件，机器开水无 反应。
常见问题：
1、水流转子卡滞，机器开水无反应； 2、霍尔元件损坏，没有水流量信号反馈给主板，机器开水无反应。
检查方法： 大部分水流量传感器霍尔件有三根线，红黑线是由主板供电给霍尔件，黄黑线是由霍尔件反馈脉冲信号给主板。 （不同品牌商产品的连接线颜色、电压会有不同） 正常情况下，机器通电状态时，使用万用表检查水流量霍尔件的红黑线之间应有DC5/12V电压输入；在有水流通 过时，黄黑线应有DC2.5V左右的脉冲电压输出（指针式万用表检测不了）。
否正常
第十二步
风机后清扫， 机器结束工作
第八步
主板计算 调整比例阀、直流
风机供电电压
第十一步
主板停止供电给 比例阀组件，机
器停止燃烧
第九步
水温达到设置温度
第十步
关掉出水阀 水流量传感器信
号停止
工作原理-冷凝型燃气热水器
冷凝型燃热多了一个冷凝换热 器，可以利用高温烟气的热量 对冷水进行预热，热效率高， 节能环保。 排烟温度低，烟管安装时可以 内低外高； 机器下方会有一个冷凝排水口， 需安装包装箱内的冷凝排水管 至地漏。
家用燃气热水器工作原理与维修
家用燃气热水器工作原理与维修This manuscript was revised by the office on December 22, 2012热水器工作原理示意如图1。
工作程序如下：1．反时钟旋转燃气开关，井向下按，可以看见高压产生器发出的脉冲火花--同时电磁阀DF动作打开燃气通道-- 点燃长明火。
2．反时钟转动水温开关，自来水经由水膜阀打开水气联动装置，把燃气送到主燃烧器，由长明火引燃产生大火，冷水在燃烧室通过高效热交换器后立即变成热水。
电气控制部分见图2，虚线左边是熄火、缺氧保护及快速启动时间补偿电路，右边是高压产生器。
保护部分由熄火保护热偶RT1，缺氧保护热偶RT2及电磁触DF和时间补偿电路T1、T2、R1、C1、D1组成，RT1、RT2反向串联，两个热偶的合成电流作用在电磁阀绕组上，RT1装在长明火旁，由长明火加热，当K合上(按下)时，电池E通过D1对C1充电，C1端负压上升，使T1、T2导通，电磁阀绕组有电流流过而动作，打开燃气通道，同时，高压产生器的火花点燃长明火，长明火对RT1加热，使RT1产生电流，此电流也流过电磁阀绕组，维持电磁阀工作，此时，松开开关K，电磁阀仍然维持工作，形成自锁，长明火用以随时点燃主燃烧器，由于长明火为微弱小火，有可能因风吹或其它原因熄灭，RT1失去热源，不产生电流，电磁阀自动关闭燃气通道，以免燃气外泄造成意事故。
缺氧保护热偶RT2装在燃烧室上方，热水器正常工作时，RT2只产生少量电流，此电流抵消了小部分RT1产生的电流，不影响电磁阀自锁，当外界氧气不足(空气中含氧降到17%～19％)时，燃烧室不能充分燃烧，火焰变红拉长，RT2被拉长的火焰加热，产生较大电流，几乎完全抵消RT1的电流，使电磁阀关闭，起保护作用。
高压产生器为普通的脉冲发生器点火电路。
1．高压发生器部分1、按下点火开关无火花：首先检查电池电压应大于1．3V、电池极性及接触不良，若无以上情况，则须检查高压产生器，高压产生器正常工作时，应听到振荡器T3发生的啸叫声(声小)和高压火花的啪啪声。
燃气热水器水气联动阀部分
故障
水气联动阀的主要故障—— 干烧
4.干烧的主要原因是： ①推杆卡死； ②稳流阀卡死； ③复位弹簧性能参数超差。
水气联动阀的主要故障—— 漏水
5. V阀漏水主要原因有： ①V阀上的密封圈安装不当； ②推杆有裂纹； ③孔与推杆配合。
6. W阀与V阀接口漏水主要原因有： ①V阀端面不平； ②V阀四个孔加工移位； ③垫片不平、裂纹、毛刺。
G阀部装结构零件
• 在燃气通路上，利用电磁原理 打开或关闭燃气的部件。热水 器点火时，电磁阀启动线圈通 电，线圈产生的磁场将柱塞吸 起，阀便开启。吸动后脉冲点 火器自动控制将电磁阀转为维 持线圈工作，工作电压3V或 24V。（烟道机水气联动阀所 用的为3V） 安全保护功能（安全切断阀）： 熄火保护、过热保护装置发出 停止热水器运行的指令时，其 立刻关闭，切断燃气供应，强 制热水器停止工作。
环 E型环
推杆
推杆支承组装
V阀
不锈钢垫片
密封垫
封盖 平垫圈 0形环 推杆支承
V阀结构零件
D垫圈
微动开关组件
V阀结构零件
微动开关组件
W阀部装
W阀部装结构零件
调 水 阀 芯
结构
W 旋 钮 轴 与 水 阀 芯
调 整 螺 钉
限位压板
WG 组 装
安全阀装配处
安全阀
进 水 接 头
W阀结构零件
进水接头
需安装进水滤网
4、V阀与方管连接的法兰是否 宽座角尺 垂直或平行于阀体的安装面。
5、G、W旋钮轴与G、W阀安 宽座角尺 装面是否垂直。
6、阀体外观无砂孔、裂纹、毛 目测 刺，无斑疤，色泽均匀。
◆ 结构尺寸
检验内容
检验方法
燃气热水器的结构及维修_燃气热水器结构图
燃气热水器的结构及维修_燃气热水器结构图一、燃气热水器水气联动装置工作原理（结构图）:内容提要：水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。
水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。
家用快速燃气热水器水气联动装置图水控、气控装置1、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。
2、水控装置是控制水流量的装置，又称水温调节阀。
水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。
工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。
现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。
水气联动装置工作原理图1、压差式：采用薄膜两侧水的压力差的原理，它的输水管设置了节流孔（文氏管），当水流过节流孔时，在薄膜的两侧产生压力差，由压力差来开启和关闭燃气阀瓣。
由于节流孔的内径是固定的，所以在单位时间内流过节流孔的水越多，则经过节流孔时水的流速就越快，根据伯努利原理，节流孔两侧所生产的压力差就越大，由阀杆控制阀瓣，使阀口开启的程度也就加大。
保证了在热水器的热负荷范围之内，热水器的温度保持基本稳定，不至于忽冷忽热。
当水阀关闭，水停止流动时，薄膜两侧的压力差消失，阀瓣在弹簧的作用下复位，切断了主燃烧器的供气，主燃烧器熄火（此时如有小火燃烧器则保持原来的燃烧状态）。
家用燃气热水器工作原理与维修
热水器工作原理示意如图1。
工作程序如下:1.反时钟旋转燃气开关,井向下按,可以瞧见高压产生器发出的脉冲火花--同时电磁阀DF动作打开燃气通道-- 点燃长明火。
2.反时钟转动水温开关,自来水经由水膜阀打开水气联动装置,把燃气送到主燃烧器,由长明火引燃产生大火,冷水在燃烧室通过高效热交换器后立即变成热水。
电气控制部分见图2,虚线左边就是熄火、缺氧保护及快速启动时间补偿电路,右边就是高压产生器。
保护部分由熄火保护热偶RT1,缺氧保护热偶RT2及电磁触DF与时间补偿电路T1、T2、R1、C1、D1组成,RT1、RT2反向串联,两个热偶的合成电流作用在电磁阀绕组上,RT1装在长明火旁,由长明火加热,当K合上(按下)时,电池E通过D1对C1充电,C1端负压上升,使T1、T2导通,电磁阀绕组有电流流过而动作,打开燃气通道,同时,高压产生器的火花点燃长明火,长明火对RT1加热,使RT1产生电流,此电流也流过电磁阀绕组,维持电磁阀工作,此时,松开开关K,电磁阀仍然维持工作,形成自锁,长明火用以随时点燃主燃烧器,由于长明火为微弱小火,有可能因风吹或其它原因熄灭,RT1失去热源,不产生电流,电磁阀自动关闭燃气通道,以免燃气外泄造成意事故。
缺氧保护热偶RT2装在燃烧室上方,热水器正常工作时,RT2只产生少量电流,此电流抵消了小部分RT1产生的电流,不影响电磁阀自锁,当外界氧气不足(空气中含氧降到17%～19％)时,燃烧室不能充分燃烧,火焰变红拉长,RT2被拉长的火焰加热,产生较大电流,几乎完全抵消RT1的电流,使电磁阀关闭,起保护作用。
高压产生器为普通的脉冲发生器点火电路。
1.高压发生器部分1、按下点火开关无火花:首先检查电池电压应大于 1.3V、电池极性及接触不良,若无以上情况,则须检查高压产生器,高压产生器正常工作时,应听到振荡器T3发生的啸叫声(声小)与高压火花的啪啪声。
若有啸叫声,则故障在D2后面,若无啸叫声,断开D2后有啸叫声,则D2后面有短路现象;断开D2仍无啸叫声,故障在振荡器本身,检查晶体管Tl及变压器Trl有否短路或断路。
燃气热水器剖面图
一、A W/HW系列产品内部主要部件及功能介绍主要部件功能介绍：1、无氧铜水箱：水箱又名热交换器，主要由盘管、箱体、换热片三部分组成，主要功能是将燃烧过程中产生的高温烟气中的大部分热量转换成水的热量。
目前市场上的水箱主要有浸锡铜和无氧铜两种，无氧铜水箱相对浸锡铜水箱而言，具有热效率高（节能）、环保、使用寿命长等特点。
2、电脑板：华帝电脑板里的电脑芯片是原装进口美国国家半导体军用类芯片，他主要起到接收信号、记忆储存、精确运算、发出指令的作用。
3、燃烧分段阀：燃烧分段阀是燃气热水器中电磁阀的一种，主要起到控制火排的作用，由于图片中热水器的火排为2/4排，所以只需要一个燃烧分段阀就可以控制了，就像一条线段要分成两段，中间需要一个点的比方一样。
4、风压开关：风压开关有两个探测点，一个探测热水器出烟口的压力，一个探测风机进风口的压力，主要起到风压过大保护的作用。
国标规定：强排热水器的风压过大保护功能的标准为不低于80Pa，此标准的意思也就是说热水器的抗阻能力不能低于80 Pa，一般品牌都低于90 Pa，而华帝高端热水器的抗阻能力都在90 Pa——110 Pa之间，比一般品牌防倒灌风的能力要强。
5、燃气双截止电磁阀：又名燃气双安全阀，是燃气热水器中气路的总开关，正常工作时，两道阀门同时开和关，如果其中一个电磁阀坏了，那么另一个电磁阀可以继续控制，这样一来比其他品牌的燃气单截止电磁阀要更安全。
6、燃气比例阀：华帝燃气热水器中的燃气比例阀是进口全球最先进的日本三国公司原装燃气比例阀，它主要起到根据电脑板发出的指令自动调节火力大小的作用，从而代替了普通机械式热水器需要用手调节火力大小的麻烦。
7、三路传感器：水流量传感器：又名水流转子传感器，内部有一个小叶轮，通过对转速的探测来识别水压的大小，同时将信号传递给电脑板。
进水温度传感器：主要探测自来水的温度并将信号传递给电脑板。
出水温度传感器：主要探测出水的的温度并传递给电脑板。
家用燃气热水器基本工作原理及常见故障判断[1]
![家用燃气热水器基本工作原理及常见故障判断[1]](https://img.taocdn.com/s3/m/85a7bb06cf84b9d529ea7a09.png)
燃气热水器水气联动装置工作原理（结构图）2009-12-24 16:34:54 来源：燃气具资讯网浏览：5292次内容提要：水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。
水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。
家用快速燃气热水器水气联动装置图水控、气控装置1、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。
2、水控装置是控制水流量的装置，又称水温调节阀。
水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。
工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。
现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。
水气联动装置工作原理图1、压差式：采用薄膜两侧水的压力差的原理，它的输水管设置了节流孔（文氏管），当水流过节流孔时，在薄膜的两侧产生压力差，由压力差来开启和关闭燃气阀瓣。
由于节流孔的内径是固定的，所以在单位时间内流过节流孔的水越多，则经过节流孔时水的流速就越快，根据伯努利原理，节流孔两侧所生产的压力差就越大，由阀杆控制阀瓣，使阀口开启的程度也就加大。
保证了在热水器的热负荷范围之内，热水器的温度保持基本稳定，不至于忽冷忽热。
当水阀关闭，水停止流动时，薄膜两侧的压力差消失，阀瓣在弹簧的作用下复位，切断了主燃烧器的供气，主燃烧器熄火（此时如有小火燃烧器则保持原来的燃烧状态）。
燃气热水器地结构及维修_燃气热水器结构图
燃气热水器的结构及维修_燃气热水器结构图一、燃气热水器水气联动装置工作原理（结构图）:内容提要：水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。
水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。
家用快速燃气热水器水气联动装置图水控、气控装置1、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。
2、水控装置是控制水流量的装置，又称水温调节阀。
水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。
工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。
现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。
水气联动装置工作原理图1、压差式：采用薄膜两侧水的压力差的原理，它的输水管设置了节流孔（文氏管），当水流过节流孔时，在薄膜的两侧产生压力差，由压力差来开启和关闭燃气阀瓣。
由于节流孔的内径是固定的，所以在单位时间内流过节流孔的水越多，则经过节流孔时水的流速就越快，根据伯努利原理，节流孔两侧所生产的压力差就越大，由阀杆控制阀瓣，使阀口开启的程度也就加大。
保证了在热水器的热负荷范围之内，热水器的温度保持基本稳定，不至于忽冷忽热。
当水阀关闭，水停止流动时，薄膜两侧的压力差消失，阀瓣在弹簧的作用下复位，切断了主燃烧器的供气，主燃烧器熄火（此时如有小火燃烧器则保持原来的燃烧状态）。
燃气热水器构造原理
燃气热水器构造原理同学们，今天咱们来一起了解一下燃气热水器的构造原理，这东西在咱们生活中可常见啦，搞清楚它是怎么工作的还挺有意思的。
咱们来看看燃气热水器长啥样。
它一般有个外壳，就像给它穿了件衣服，保护里面的零件。
打开外壳，里面的构造可就丰富啦。
燃气热水器最重要的部分之一就是燃烧器。
这就好比是它的“火炉”，燃气在这儿燃烧产生热量。
想象一下，就像咱们在野外生火，燃气就相当于木柴，燃烧起来提供能量。
然后是热交换器，这可是个关键的部件。
燃烧产生的高温热气通过它，把热量传递给冷水，让冷水变热。
可以把热交换器想象成一个大的“热传递桥梁”，把燃烧产生的热能传递给冷水。
接下来是燃气阀，它就像是个“燃气管家”，控制着燃气进入燃烧器的量。
要是燃气阀出问题了，燃气进多进少就不受控制啦，热水器可能就没法正常工作。
还有风机，它的作用可不小。
风机能把燃烧产生的废气排出去，就像一个大力士，把不好的气体都“推”出去，保证咱们使用热水器的时候安全又舒适。
再来说说控制系统，这就像是热水器的“大脑”。
它能感知水温、水流等情况，然后指挥各个部件工作。
比如说，它感觉到水温不够热，就会让燃气阀多放些燃气，让燃烧更猛烈，把水加热得更热。
那燃气热水器到底是怎么工作的呢？当咱们打开热水龙头，水流传感器就感觉到有水流动啦，然后它会告诉控制系统。
控制系统就像接到命令一样，打开燃气阀，让燃气进入燃烧器。
同时，点火装置会把燃气点燃，开始燃烧。
燃烧产生的热量经过热交换器，把冷水加热。
这时候，温度传感器会一直监测水温，如果水温达到了咱们设定的温度，控制系统就会调整燃气阀，让燃烧的强度保持稳定，保证水温不变。
如果水温还不够，它就会让燃气阀再多放些燃气，继续加热。
给大家举个例子，比如说冬天的时候，咱们想要很热的水来洗澡，把水温设定得比较高。
燃气热水器接收到这个指令后，就会努力工作，让燃烧更旺，给咱们提供足够热的水。
同学们，了解了燃气热水器的构造原理，咱们以后要是遇到一些小问题，说不定自己就能大概知道是哪儿出了毛病。
燃气热水器的结构及原理
燃气快速热水器的结构及原理内容提要：目前，我国家用燃气快速热水器发展很快，品种繁多，但其工作原理基本结构大致相同。
典型的热水器一般包括以下几个部分：外壳；给排气装置；燃烧器；热交换器（俗称水箱）；气控装置；水控装置；水、气联动装置；控制系统。
外壳；给排气装置；燃烧器；热交换器（俗称水箱）；气控装置；水控装置；水、气联动装置/水流量电子传感器（霍尔开关）；控制系统。
查看热水器构造及各部件名称家用燃气快速热水器结构图（平衡式）家用燃气快速热水器的结构l、外壳2、给排气装置1）半密闭自然排气装置①防倒风排气罩的作用是当因外界因素使排烟系统产生倒灌风时，使热水器能够维持工作，其工作原理为：当排烟系统发生倒灌风时，导流板使倒灌风不能直接吹向燃烧器，而是与烟气一道通过释放口排至室内。
②排气筒应由不可燃、耐热、耐腐蚀材料制成。
③风帽的作用一是防止或减轻各种风对排烟系统的影响；二是防止雨、雪和其他异物进入排气系统。
2）密闭式给排气装置①密闭式自然给排气装置（平衡烟道）②强制式排气和给排气装置3、燃烧器1）喷嘴2）引射器3）燃烧器头部及火孔4、热交换器（俗称水箱）5、水控、气控装置6、水气联动装置水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。
现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。
1）压差式2）干簧管（或霍尔）式：采用磁钢感应干簧管（霍尔开关）。
7、控制系统家用燃气燃烧器具电子控制器至少有一个火焰检测装置和一个控制装置组成，控制器除具有电脉冲点火、熄火保护和安全中断功能外，还可能有出水恒温、过热保护、防止不完全燃烧保护、再点火、再启动、显示、报警、遥控与闭锁等功能。
1）家用燃气燃烧器具电子控制器类型：①时序控制器。
②数字控制器。
③模糊控制器。
2）感应元件热水器常用感应元件有火焰离子感应针、热电偶、温控器、微动开关和干簧管（或霍尔）等其作用是将反映热水器工作情况的有关信息转换成电信号，以便实现对热水器的工作态况进行控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
燃气热水器的结构及维修_燃气热水器结构图一、燃气热水器水气联动装置工作原理（结构图）:内容提要：水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。
水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。
家用快速燃气热水器水气联动装置图水控、气控装置1、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。
2、水控装置是控制水流量的装置，又称水温调节阀。
水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。
工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。
现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。
水气联动装置工作原理图1、压差式：采用薄膜两侧水的压力差的原理，它的输水管设置了节流孔（文氏管），当水流过节流孔时，在薄膜的两侧产生压力差，由压力差来开启和关闭燃气阀瓣。
由于节流孔的内径是固定的，所以在单位时间内流过节流孔的水越多，则经过节流孔时水的流速就越快，根据伯努利原理，节流孔两侧所生产的压力差就越大，由阀杆控制阀瓣，使阀口开启的程度也就加大。
保证了在热水器的热负荷范围之内，热水器的温度保持基本稳定，不至于忽冷忽热。
当水阀关闭，水停止流动时，薄膜两侧的压力差消失，阀瓣在弹簧的作用下复位，切断了主燃烧器的供气，主燃烧器熄火（此时如有小火燃烧器则保持原来的燃烧状态）。
压差式水气联动阀既可用于前制式，又可用于后制式。
水气联动阀是联接水路和气路的一个重要部件，应选用性能良好的材料作隔水薄膜外，还应从结构上把水路和气路严格分开，这样即使隔水膜破损水也不会进入燃气管道。
2、干簧管（或霍尔）式：采用磁钢感应干簧管（霍尔开关）。
热水器进水管内安装磁钢，打开水阀水流量达到设计值时，磁钢转过感应点，干簧管就闭合，控制电路接通，燃气阀门打开，热水器燃烧。
二、家用燃气快速热水器的结构及原理（附图）：内容提要：目前，我国家用燃气快速热水器发展很快，品种繁多，但其工作原理基本结构大致相同。
典型的热水器一般包括以下几个部分：外壳；给排气装置；燃烧器；热交换器（俗称水箱）；气控装置；水控装置；水、气联动装置；控制系统。
目前，我国家用燃气快速热水器发展很快，品种繁多，但其工作原理基本结构大致相同。
典型的热水器一般包括以下几个部分：外壳；给排气装置；燃烧器；热交换器（俗称水箱）；气控装置；水控装置；水、气联动装置/水流量电子传感器（霍尔开关）；控制系统。
查看热水器构造及各部件名称家用燃气快速热水器结构图（平衡式）家用燃气快速热水器的结构l、外壳2、给排气装置1）半密闭自然排气装置①防倒风排气罩的作用是当因外界因素使排烟系统产生倒灌风时，使热水器能够维持工作，其工作原理为：当排烟系统发生倒灌风时，导流板使倒灌风不能直接吹向燃烧器，而是与烟气一道通过释放口排至室内。
②排气筒应由不可燃、耐热、耐腐蚀材料制成。
③风帽的作用一是防止或减轻各种风对排烟系统的影响；二是防止雨、雪和其他异物进入排气系统。
2）密闭式给排气装置①密闭式自然给排气装置（平衡烟道）②强制式排气和给排气装置3、燃烧器1）喷嘴2）引射器3）燃烧器头部及火孔4、热交换器（俗称水箱）5、水控、气控装置6、水气联动装置水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。
现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。
1）压差式2）干簧管（或霍尔）式：采用磁钢感应干簧管（霍尔开关）。
7、控制系统家用燃气燃烧器具电子控制器至少有一个火焰检测装置和一个控制装置组成，控制器除具有电脉冲点火、熄火保护和安全中断功能外，还可能有出水恒温、过热保护、防止不完全燃烧保护、再点火、再启动、显示、报警、遥控与闭锁等功能。
1）家用燃气燃烧器具电子控制器类型：①时序控制器。
②数字控制器。
③模糊控制器。
2）感应元件热水器常用感应元件有火焰离子感应针、热电偶、温控器、微动开关和干簧管（或霍尔）等其作用是将反映热水器工作情况的有关信息转换成电信号，以便实现对热水器的工作态况进行控制。
3）执行元件安全控制系统中的执行元件主要是电磁阀，它是全自动热水器关键部件之一，起着燃气气源打开与关闭作用。
当电磁阀通电时，电磁阀的线圈产生电磁吸力使阀门吸合，打开燃气通道，当电磁阀失电时，电磁吸力消失，阀门在弹簧力的作用下关闭燃气通道。
8、热水器的工作原理在进水阀和进气阀都己打开、电源已接通的情况下，只要打开热水阀，水就进入热水器，通过水量传感器流向热交换器中的加热水管。
水流经水量传感器时，它内部的磁性转子就转动。
位于水量传感器外部又紧临转子的霍尔集成元件发出电脉冲，送至控制电路（电脑）。
当水量传感器中的转子的转速达到某一规定数值时，电脑让燃烧用风机启动。
风机内部也安装有一个霍尔集成元件，当风机的转速达到某一规定数值时，燃气主气阀及燃气比例阀打开，燃气进入燃烧器。
同时点火器让点火针处火花放电而点火。
首先点着的是一只（一排）燃烧器，但火焰很快向所有燃烧器转移，点燃所有燃烧器。
这时位于燃烧器上部的火焰检测棒检出火焰信号，通过控制电路将燃烧指示灯点亮，并使燃烧保持下去。
流过热交换器中加热水管的水，被火焰的高温加热成熟水，从热水阀流出。
热水温度由面板上的温度调节旋纽设定．而实际出水温度由位于热交换器出口处的热敏电阻测量。
电脑将这两个温度进行比较，并通过调节燃气比例阀的开关，调节燃气量t使出水温度达到设定温度。
反过来．关闭热水阀门后，水流停止，水量传感器中的转子也停止转动，脉冲信号消失。
电脑通知燃气主气阀及燃气比例阀关闭，燃烧器中的火焰熄灭，但燃烧用风机继续运转大约70秒钟后停止。
在水路中采用了可调式水阀，通过面板上的旋钮可调节水量，从而改变出水温度。
同时在热交换器附近接了一只分流管，可让少部分冷水不经加热而直接加到热水中，以期得到低温的热水。
在气路中采用了一只调压阀，可用手动调节燃气压力，改变火力大小。
同时还使用了3只切换电磁阀，以得到不同温度的热水。
9、燃气热水器的产热水能力（标准出热水量）在国家标准中，对燃气热水器的产热水能力有以下严格规定：燃气条件为0－2，热水器工作在最大热负荷状态下，供水压力为0.1 MPa，温升折算到△t=25K时每分钟流出的热水量。
这里稍作一点说明。
燃气条件为0—2，是指燃气为基准气，燃气压力为额定压力（标准压力）。
水压0.1Ma就是1公斤（1kgf/cm）。
最大热负荷状态可理解为，燃气控制阀全部打开且开到最大，热水器产生的热量最大时的状态。
绝对温度单位（K）与摄氏温度单位（℃）虽然不一样，但温升△t=25K与△t=25℃是一样的。
所谓折算到△t=25K，就是说际测试时不必要求温升△t一定是25K，可按实际温升情况下所测到的出热水升数，再折算到△t=25K时应出热水升数。
从以上对燃气热水器的产热水能力的严格规定我们可以得知，一台8升或l0升（其它容量也样）热水器，不是在任何情况下每分钟都能够出8升或10升热水。
且不说燃气条件及水压情况，光是温升就仅仅卡在△t：25K（△t=25℃）来考虑。
实际使用时如果温升超过25℃，则出热水升数就肯定达不到每分钟8升或10升。
另：万和万家乐华帝林内多田能率AO史密斯阿里斯顿方太德意海尔奇田欧的欧凤樱花美的华宝容声捷佳格亿杰邦厨之宝康赛特苏泊尔创尔特金信玉科松下申花迅达博士千代海尔前锋樱雪火王大森神州帅康皇冠真金普林西斯伊莱克斯等品牌的热水器均采用上述工作原理。
三、热水器关水后不能关气：1、应该是水阀总成里有了污垢.使得连动轴不能灵活运动复位.这点轴控制着微动开关.还有气门.如果你不明白我说的是什么回事.就拆开看一下.你会看到微开开关在关水的时候也是打开的.解下微动开关你就可以看到那条小轴了。
2、这是由二个原因共同引起的,一是因为你的微动开关失效,二是因为水压开关由于弹力不好,使水压开关不能弹回原位所至.3、这是老式水气联动装置型的燃气热水器常见的故障，主要是微动开关压杆关闭微动开关的速度过慢了。
这就导致了机器熄火滞后停水温升短时间骤然提高从而产生伤害事故。
主要产生的原因有：水气联动阀的顶针有卡滞，顶针的复位弹簧不复到位，水阀的溢水口有堵塞，微动开关压杆没有完全压紧微动开关。
以上几点注意检查排除即可。
四、燃气热水器常见故障及维修方法：打开水阀后脉冲不打火l、水压太低----加增压水泵；2、进水滤网杂物堵塞，淋浴头杂物堵塞----清除杂物；3、电池正负极装反----重新安装电池；4、电池电压太低或接触不良----重新安装或更换新电池；5、进水口与出水口接反----重新安装进、出水管；打开水阀后脉冲打火但不着火1、气管内有空气----反复开关水阀排空气直至着火为止；2、电池电压不足----更换新电池；3、气源开关未打开或进气滤网堵塞----将气源开关全打开或清除堵塞；4、气种不符---气种不符，禁止使用；5、气门密封件被燃气腐蚀后发涨----更换气门密封件；6、钢瓶减压阀输出压力过高或过低---- 调整钢瓶减压阀的压力；点火时出现爆燃声1、电池电压太低----更换新电池；2、钢瓶减压阀输出压力过高或过低---- 调整钢瓶减压阀的压力；3、点火针积碳或有脏物----清除污物；4、点火针位置不正或与燃烧器的距离太远----调整点火针安装位置；5、点火针对应的燃烧器孔、喷嘴堵塞----清除出气孔与喷嘴堵塞的杂物；燃气热水器打不着火是什么原因?热水器打不着火可以分为无点火声不点火和有点火声打不着火：1、电池问题：若是用电池的要首先看看电池是不是太旧了,电压不够也会热水器打不着火.2、电磁阀故障：若点火的时候只听到点火声，没有电磁阀“嗒”磁吸声，可能为：a.电磁阀损坏或者老化，电磁阀老化,会不受控制,在打火开始时能吸合一下,打得着火,但随即闭合又熄火了; b.燃气压力过高或过低，使用钢瓶气的热水器会出现钢瓶减压阀输出压力过高或过低使用热水器不能打着火; c.电磁阀有脏物。
电磁阀不能过气，燃气(天燃气、液化石油气、人工煤气)就不能出来，不能出来，以致点不着火。
