尼龙介绍-完整版
尼龙
尼龙(PA)材料的特性一尼龙简介尼龙(Nylon,Polyamide,简称PA)是指由聚酰胺类树脂构成的塑料。
此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，与PS、PE、PP等不同，PA不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄的温度范围内软化，熔点很明显，熔点：215-225℃。
温度一旦达到就出现流动。
PA的品种很多，主要有PA6、PA66、PA610、PA11、PA12、PA1010、PA612、PA46、PA6T、PA9T、MXD-6芳香醯胺等.以PA6、PA66、PA610、PA11、PA12最为常用.尼龙类工程塑料外观上都呈现为角质、韧性、表层光亮、白色（或乳白色）或微黄色、透明或半透明的结晶性树脂，它容易被著成任一种颜色。
作为工程塑料的尼龙分子量一般为1.5-3万。
它们的密度均稍大于1，密度：1.14-1.15g ／cm3。
拉伸强度：＞ 60．0Mpa。
伸长率：＞ 30%。
弯曲强度： 90.0Mpa 。
缺口冲击强度：(KJ／m2) ＞ 5。
尼龙的收缩率为1%~2%. 需注意成型后吸湿的尺寸变化。
吸水率 100% 相对吸湿饱和时能吸8%.使用温度可－40～105℃之间。
熔点：215-225℃。
合適壁厚2-3.5mm. PA的机械性能中如抗拉抗压强度随温度和吸湿量而改变，所以水相对是PA的增塑剂，加入玻纤后，其抗拉抗压强度可提高2倍左右，耐温能力也相应提高，PA本身的耐磨能力非常高，所以可在无润滑下不停操作，如想得到特別的润滑效果，可在PA中加入硫化物。
二 PA性能的主要优点有：1. 机械强度高，韧性好，有较高的抗拉、抗压强度。
比拉伸强度高于金属，比压缩强度与金属不相上下，但它的刚性不及金属。
抗拉强度接近于屈服强度，比ABS 高一倍多。
对冲击、应力振动的吸收能力强，冲击强度比一般塑料高了许多，并优于缩醛树脂。
2. 耐疲劳性能突出，制件经多次反复屈折仍能保持原有机械强度。
完整版：锦纶(俗称尼龙)面料的主要品种以及特点资料
完整版：锦纶(俗称尼龙)面料的主要品种以及特点锦纶锦纶学名聚酰氨纤维,是中国所产聚酰胺类纤维的统称。
国际上称尼龙。
强度高.耐磨性,回弹性好.可以纯纺和混纺作各种衣料及针织品。
主要品种有锦纶6和锦纶66,其物理性能相差不多。
锦纶吸湿性和染色性都比涤纶好,耐碱而不耐酸,长期暴露在日光下其纤维强度会下降。
锦纶人有热定型特性,能保持住加热时形成的弯曲变形。
锦纶的长丝可制成弹力丝,短丝可与棉及晴纶混纺,以提高其强度和弹性.除了在衣着和装饰品方面的应用外,还广泛应用在工业方面如帘子线,传动带,软管,绳索,渔网,轮胎,降落伞等。
锦纶是合成纤维nylon的中国名称，翻译名称又叫"耐纶"、"尼龙"，学名为polyamidefibre，即聚酰胺纤维。
由于锦州化纤厂是我国首家合成polyamidefibre 的工厂，因此把它定名为"锦纶"。
它是世界上最早的合成纤维品种，由于性能优良，原料资源丰富，一直被广泛使用。
锦纶的性能强力、耐磨性好，居所有纤维之首。
它的耐磨性是棉纤维的10倍，是干态粘胶纤维的10倍，是湿态纤维的140倍。
因此，其耐用性极佳。
锦纶织物的弹性及弹性恢复性极好，但小外力下易变形，故其织物在穿用过程中易变皱折。
通风透气性差，易产生静电。
锦纶织物的吸湿性在合成纤维织物中属较好品种，因此用锦纶制作的服装比涤纶服装穿着舒适些。
有良好的耐蛀、耐腐蚀性能。
耐热耐光性都不够好，熨烫温度应控制在140℃以下。
在穿着使用过程中须注意洗涤、保养的条件，以免损伤织物。
锦纶织物属轻型织物，在合成纤维织物中仅列于丙纶、腈纶织物之后，因此，适合制作登山服、冬季服装等。
锦纶的大类品种锦纶的品种很多，有锦纶6、锦纶66、锦纶11、锦纶610其中最主要的是锦纶66和锦纶6。
各种锦纶的性质不完全相同，共同的特点是大分子主链上都有酰胺链，能够吸附水分子，可以形成结晶结构，耐磨性能极为优良，都是优良的衣着用纤维。
尼龙11,12科普知识
聚酰胺纤维俗称尼龙（Nylon），英文名称Polyamide（简称PA），是分子主链上含有重复酰胺基团—[NHCO]—的热塑性树脂总称。
包括脂肪族PA，脂肪—芳香族PA和芳香族PA。
其中，脂肪族PA品种多，产量大，应用广泛，其命名由合成单体具体的碳原子数而定。
是美国著名化学家卡罗瑟斯和他的科研小组发明的。
尼龙,是聚酰胺纤维（锦纶）是一种说法. 可制成长纤或短纤。
尼龙后来在英语中成了“从煤、空气、水或其他物质合成的，具有耐磨性和柔韧性、类似蛋白质化学结构的所有聚酰胺的总称”。
尼龙12聚十二酰胺(尼龙12)分子式：[NH-(CH2)11-CO]nCAS号：性质：学名聚酰胺12(polyamide l2)，商品名尼龙12(nylon 12)。
相对密度1.01～1.02，熔点178℃，拉伸强度50～64MPa，弯曲强度74MPa，悬臂梁(缺口)冲击强度4～6kJ/m，体积电阻率1014Ω·cm，介电强度17kV/mm，热变形温度(1.82MPa)54.5℃。
耐磨性、自润滑性、柔韧性优良，吸湿性小，与金属黏合力强。
由ω-十二内酰胺开环聚合或由12-氨基十二酸缩聚制得。
可用挤塑、注塑、浸渍、静电涂敷、火焰喷涂、旋转成型等方法成型。
可增强、填充改性。
主要用于耐油软管、单丝、金属黏合剂、热敏线、精密机械零部件、电气仪表零部件、耐磨制件，亦可制宇航军工零部件。
尼龙11分子式：聚十一酰胺树脂CAS号：性质：学名聚酰胺11(polyamide11)或聚ω-氨基十一酸。
商品名尼龙11(nylon 11)。
白色半透明热塑性树脂。
相对密度1.04～1.05，熔点187℃，拉伸强度50～59MPa，冲击强度(缺口)3.8kJ/m2，体积电阻率1013Ω·cm，介电强度16.7kV/mm，热变形温度(1.82MPa)54℃，自熄。
有尼龙类树脂的通性，特点是相对密度小，吸水性低，柔软，耐低温性优良。
由ω-氨基十一酸在热压釜中缩聚而成。
完整版：锦纶(俗称尼龙)面料的主要品种以及特点

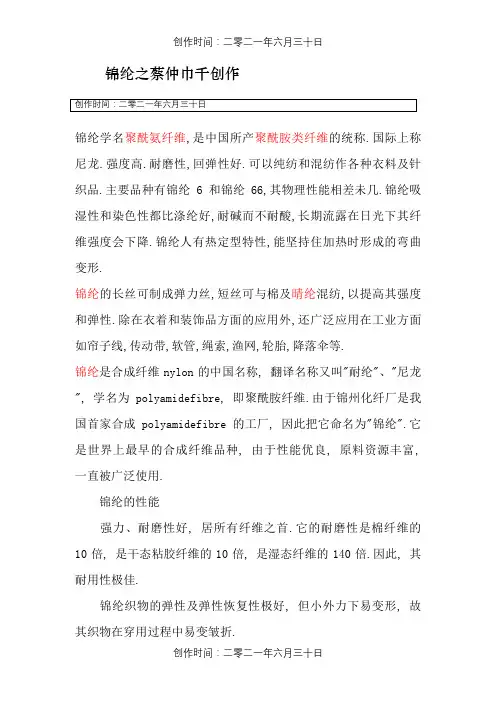

锦纶之蔡仲巾千创作锦纶学名聚酰氨纤维,是中国所产聚酰胺类纤维的统称.国际上称尼龙.强度高.耐磨性,回弹性好.可以纯纺和混纺作各种衣料及针织品.主要品种有锦纶6和锦纶66,其物理性能相差未几.锦纶吸湿性和染色性都比涤纶好,耐碱而不耐酸,长期流露在日光下其纤维强度会下降.锦纶人有热定型特性,能坚持住加热时形成的弯曲变形.锦纶的长丝可制成弹力丝,短丝可与棉及晴纶混纺,以提高其强度和弹性.除在衣着和装饰品方面的应用外,还广泛应用在工业方面如帘子线,传动带,软管,绳索,渔网,轮胎,降落伞等.锦纶是合成纤维nylon的中国名称, 翻译名称又叫"耐纶"、"尼龙", 学名为polyamidefibre, 即聚酰胺纤维.由于锦州化纤厂是我国首家合成polyamidefibre的工厂, 因此把它命名为"锦纶".它是世界上最早的合成纤维品种, 由于性能优良, 原料资源丰富, 一直被广泛使用.锦纶的性能强力、耐磨性好, 居所有纤维之首.它的耐磨性是棉纤维的10倍, 是干态粘胶纤维的10倍, 是湿态纤维的140倍.因此, 其耐用性极佳.锦纶织物的弹性及弹性恢复性极好, 但小外力下易变形, 故其织物在穿用过程中易变皱折.通风透气性差, 易发生静电.锦纶织物的吸湿性在合成纤维织物中属较好品种, 因此用锦纶制作的服装比涤纶服装穿戴舒适些.有良好的耐蛀、耐腐蚀性能.耐热耐光性都不够好, 熨烫温度应控制在140℃以下.在穿戴使用过程中须注意洗涤、调养的条件, 以免损伤织物.锦纶织物属轻型织物, 在合成纤维织物中仅列于丙纶、腈纶织物之后, 因此, 适合制作爬山服、夏季服装等.锦纶的年夜类品种锦纶的品种很多, 有锦纶6、锦纶66、锦纶11、锦纶610其中最主要的是锦纶66和锦纶6.各种锦纶的性质不完全相同, 共同的特点是年夜分子主链上都有酰胺链, 能够吸附水分子, 可以形成结晶结构, 耐磨性能极为优良, 都是优良的衣着用纤维.锦纶纤维面料可分为纯纺、混纺和交织物三年夜类, 每一年夜类中包括许多品种.1．锦纶纯纺织物以锦纶丝为原料织成的各种织物, 如锦纶塔夫绸、锦纶绉等.因用锦纶长丝织成, 故有手感滑爽、坚牢耐用、价格适中的特点, 也存在织物易皱且不容易恢复的缺点.锦纶塔夫绸多用于做轻燕服装、羽绒服或雨衣布, 而锦纶绉则适合做夏季衣裙、年龄两用衫等.2．锦纶混纺及交织物采纳锦纶长丝或短纤维与其它纤维进行混纺或交织而获得的织物, 兼具每种纤维的特点和长处.如粘/锦华达呢, 采纳15%的锦纶与85%的粘胶混纺成纱制得, 具有经密比纬密年夜一倍, 呢身质地厚实, 坚韧耐穿的特点, 缺点是弹性差, 易折皱, 湿强下降, 穿时易下垂.另外, 还有粘/锦凡立丁、粘/锦/毛花呢等品种, 都是一些经常使用面料.市场上最为罕见的锦纶产物为锦纶6和锦纶66.锦纶6：全名为聚己内酰胺纤维, 由己内酰胺聚合而成.锦纶66：全名为聚己二酰己二胺纤维, 由己二酸和己二胺聚合而成.锦纶6与锦纶66的共同特性：耐光性较差, 在长时间的日光和紫外光照射下, 强度下降, 颜色发黄；其耐热性能也不够好, 在150℃下, 经历5小时即变黄, 强度和延伸度显著下降, 收缩率增加.锦纶6、66长丝具有良好的耐高温性能, 在零下70℃以下时, 其回弹性变动也不年夜.它的直流电导率很低, 在加工过程中容易因摩擦而发生静电, 其导电率随吸湿率增加而增加, 并随湿度增加而按指数函数规律增加.锦纶6、66长丝具有较强的耐微生物作用的能力, 其在淤泥水或碱中耐微生物作用的能力仅次于氯纶.在化学性能方面, 锦纶6、66长丝具有耐碱性和耐还原剂作用, 但在耐酸性和耐氧化剂作用上性能较差锦纶纯纺面料以锦纶丝为原料织成的各种面料, 如锦纶塔夫绸、锦纶绉等.因用锦纶长丝织成, 故有手感滑爽, 坚牢耐用, 价格适中的特点, 也存在面料易皱、不容易回复的缺点.1、塔丝隆是锦纶面料的一种, 包括提花塔丝隆、蜂巢塔丝隆、全消光塔丝隆等.用途：高档服装面料、裁缝面料、高尔夫服装面料、高档羽绒服面料、高防水透气面料、多层复合面料、功能性面料等.（1）提花塔丝隆：经纱采纳76dtex（70D）锦纶长丝, 纬纱采纳167dtex（150D）锦纶空气变形丝；面料组织采纳二重平提花结构在喷水织机上交织.面料坯布幅宽为165cm, 每平方米重为158g, 有紫红、草绿、浅绿等分歧深浅颜色的品种.面料具有不容易褪色起皱, 色牢度强等优点.（2）蜂巢塔丝隆：面料经纱采纳76dtex锦纶FDY, 纬纱采纳167dtex锦纶空气变形丝, 经纬密度为430根/10cm×200根/10cm, 在带龙头的喷水织机上交织而成, 基本选用双层平纹组织, 布面形成一种蜂巢格状, 坯布先经松弛精练、碱减量、染色、后经柔软、定形处置.面料具有透气性好, 手感干爽, 轻柔飘逸, 穿戴舒适等特点.（3）全消光塔丝隆：面料经纱采纳76dtex全消光锦纶-6FDY, 纬纱采纳167dtex全消光锦纶空气变形丝.最突出的优点是穿戴比力舒服, 保暖性、透气性好.2、尼丝纺（绸）又称尼龙纺, 为锦纶长丝织制的纺类丝面料.经漂白、染色、印花、轧光、轧纹处置的尼龙纺, 面料平整细密, 绸面光滑, 手感柔软, 轻薄而坚牢耐磨, 色泽鲜艳, 易洗快干.3、斜纹布采纳斜纹组织织成的布面具有清晰斜向纹路的面料,包括锦/棉卡其、华达呢、克罗丁等.其中, 锦/棉卡其具有布身厚实紧密, 坚韧挺括, 纹路清晰, 耐磨等特点.4、锦纹绉采纳纯锦纶长丝织造.呢身薄, 呢面滑爽, 配色柔和, 花型美观.5、锦纶牛津布, 经、纬纱均采纳粗旦（167-1100dtex）锦纶长丝织造, 平纹组织结构, 产物经喷水织机织造而成.坯布经过染整、涂层工艺处置后, 具有手感柔软, 悬垂性强, 风格新颖, 防水等优点, 布面具锦纶丝光泽效应.锦纶混纺及交织面料采纳锦纶长丝或短纤维与其他纤维进行混纺或交织而获得的面料, 兼具各种纤维的特点.1、粘/锦华达呢, 是人们较喜爱的品种之一, 粘/锦华达呢有两种混纺比, 一种是15%锦纶、85%粘胶纤维；另一种是25%锦纶、75%粘胶纤维.经纬纱均采纳混纺纱, 属2/2斜纹组织面料.这种面料经密年夜于纬密近一倍, 故呢身质地厚实紧密, 坚韧耐穿.呢面平整光滑, 富有光泽.缺点是弹性差, 易折皱, 湿强小, 缩水率较年夜, 洗时呢身变硬, 穿时易下垂.2、粘/锦凡立丁, 又叫尼龙平纹呢, 有15%锦纶、85%粘胶纤维与25%锦纶、75%粘胶纤维的两种配比, 混纺成双股线织成的面料.采纳平纹组织, 正反面外观相同, 手感挺爽, 但不够柔软, 光泽仅次于华达呢.3、粘/锦羽缎, 也称尼龙羽缎, 属于2/2斜纹组织, 它的外观与华达呢相似, 经密比华达呢小40%, 纬密接近.由于羽缎概况比华达呢平坦, 纹路也宽, 交织点清晰可见, 但手感不如华达呢, 强力和光泽都较差.4、粘/锦/毛花呢, 属精纺呢绒, 多为素花呢, 简称三合一花呢.它是以4:4:2的比例混纺, 由于使用了分歧捻向的纱线作经纬纱, 面料因对光的反射作用, 在呢面上出现出花纹.5、锦/粘/弹力罗缎, 是经纱采纳氨纶锦纶包覆纱为原料, 在喷气织机上织造, 坯布经松弛、退浆→碱量处置→染色（用活性染料和分散染料）→定形整理等.该产物既有粘胶纤维面料风格, 又有锦纶面料的光泽效应, 兼具氨纶面料的弹性功能；面料具有棉质感, 舒适感, 伸缩感.6、尼/棉绫, 采纳锦纶丝与丝光棉混纺织成.7、锦合绉, 采纳锦纶丝与粘胶长丝混纺织成.以原色为主, 料身轻薄.。
尼龙简介
6
尼龙1010棒材 棒材 尼龙
• 尼龙1010棒材主要用于切削加工制成的螺母、 轴套、垫圈、齿轮、密封圈等机械零件，以 代替铜和其它金属制件。
7
尼龙1010管材 管材 尼龙
• 尼龙1010管材，性能同上。主要用于机床输 油管（代替铜管），也可输送弱酸、弱碱及 一般腐饰性介质；但不宜与酚类、强酸、强 碱及低分子有机酸接触。可用管件连接，也 可用粘接剂粘接；其弯曲可用弯卡弯成90°， 也可用热空气或热油加热至120°弯成任意弧 120 度，使用温度为-60~80℃，使用压力为9.814.7MPa。
5
尼龙1010 尼龙
• 尼龙1010是我国独创的一种新型聚酰胺品种， 它具有优良的减摩、耐磨和自润滑性，且抗 霉、抗菌、无毒、半透明，吸湿性较其它尼 龙品种小，有较好的刚性、力学强度和介电 稳定性，耐寒性也很好，可在-60~80℃下长 期使用；制成零件有良好的消声性，运转时 噪声小；耐油性优良，能耐弱酸、弱碱及醇、 酯、酮类溶剂，但不耐苯酚、浓流酸及低分 子有机酸的腐饰。
8
3
用途
• 代替铜等金属 • 由于聚酰胺具有无毒、质轻、优良的机 械强度、耐磨性及较好的耐腐蚀性，因此广 泛应用于代替铜等金属在机械、化工、仪表、 汽车等工业中制造轴承、齿轮、泵叶及其他 零件。聚酰胺熔融纺成丝后有很高的强度， 主要做合成纤维并可作为医用缝线。
4
用途
• 用于各种医疗及针织品 • 锦纶在民用上可以混纺或纯纺成各种医 疗及针织品。锦纶长丝多用于针织及丝绸工 业，如织单丝袜、弹力丝袜等各种耐磨的锦 纶袜，锦纶纱巾，蚊帐，锦纶花边，弹力锦 纶外衣，各种锦纶绸或交织的丝绸品。锦纶 短纤维大都用来与羊毛或其它化学纤维的毛 型产品混纺，制成各种耐磨经穿的衣料。 • 在工业上锦纶大量用来制造帘子线、工 业用布、缆绳、传送带、帐篷、渔网等。在 国防上主要用作降落伞及其他军用织物。
主要尼龙材料解释

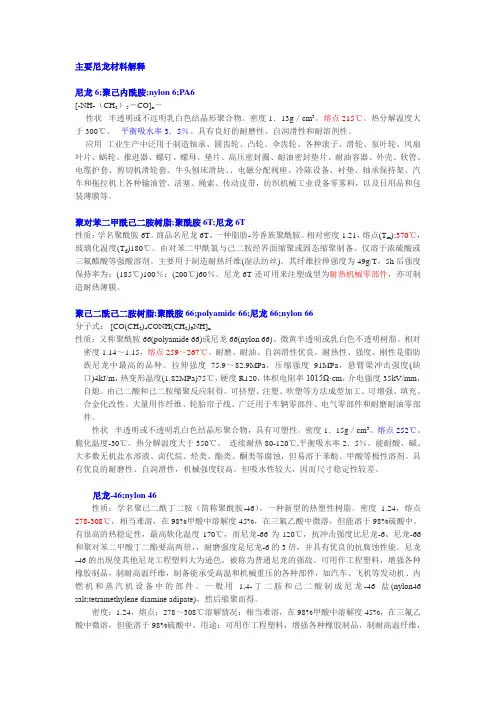

主要尼龙材料解释尼龙6;聚己内酰胺;nylon 6;PA6[-NH-（CH2）5－CO]n－性状半透明或不远明乳白色结晶形聚合物。
密度1．13g／cm3。
熔点215℃。
热分解温度大于300℃。
平衡吸水率3．5％。
具有良好的耐磨性、自润滑性和耐溶剂性。
应用工业生产中泛用于制造轴承、圆齿轮、凸轮、伞齿轮、各种滚子、滑轮、泵叶轮、风扇叶片、蜗轮、推进器、螺钉、螺母、垫片、高压密封圈、耐油密封垫片、耐油容器、外壳、软管、电缆护套、剪切机滑轮套、牛头刨床滑块、、电磁分配阀座、冷陈设备、衬垫、轴承保持架、汽车和拖拉机上各种输油管、活塞、绳索、传动皮带，纺织机械工业设备零雾料，以及日用品和包装薄膜等。
聚对苯二甲酰己二胺树脂;聚酰胺6T;尼龙6T性质：学名聚酰胺6T。
商品名尼龙6T。
一种脂肪-芳香族聚酰胺。
相对密度1.21，熔点(T m):370℃，玻璃化温度(T g)180℃。
由对苯二甲酰氯与己二胺经界面缩聚或固态缩聚制备。
仅溶于浓硫酸或三氟醋酸等强酸溶剂。
主要用于制造耐热纤维(湿法纺丝)。
其纤维拉伸强度为49g/T，5h后强度保持率为：(185℃)100％；(200℃)60％。
尼龙6T还可用来注塑成型为耐热机械零部件，亦可制造耐热薄膜。
聚己二酰己二胺树脂;聚酰胺66;polyamide 66;尼龙66;nylon 66分子式： [CO(CH2)4CONH(CH2)6NH]n性质：又称聚酰胺66(polyamide 66)或尼龙66(nylon 66)。
微黄半透明或乳白色不透明树脂。
相对密度1.14～1.15，熔点259～267℃。
耐磨、耐油、自润滑性优良，耐热性、强度、刚性是脂肪族尼龙中最高的品种。
拉伸强度75.9～82.9MPa，压缩强度91MPa，悬臂梁冲击强度(缺口)4kJ/m，热变形温度(1.82MPa)75℃，硬度R120，体积电阻率1015Ω·cm，介电强度35kV/mm，自熄。
由己二酸和己二胺缩聚反应制得。
尼龙材料的介绍及与各种塑料的对比
尼龙材料的介绍及与各种塑料的对比聚酰胺塑料（Polyamide,缩写为PA）是主链上含有许多重复酰胺基团的一大类高分子化合物，通常称其为尼龙（Nylon）。
聚酰胺，是最先发现的能承受载荷的热塑性塑料，也是目前机械工业中应用较广泛的一种工程塑料。
它于1929年由美国杜邦公司研究工业化生产，1931年申请专利，1935年首先制得聚酰胺-66，1939年开始工业生产，气候才陆续出现聚酰胺-6及其他。
聚酰胺的种类很多，在工业产品中，属于二元胺与二元酸缩聚物的主要有聚酰胺-66（己二胺与己二酸缩聚物），聚酰胺-610（己二胺与癸二酸缩聚物），聚酰胺-1010（癸二胺与癸二酸缩聚物）。
此外还有聚酰胺-6T，聚酰胺-612，聚酰胺-613，聚酰胺-1313，聚酰胺-6，聚酰胺-11，聚酰胺-12，聚酰胺-4，聚酰胺-7，聚酰胺-8，聚酰胺-9，聚酰胺-13等。
其中聚酰胺-1010是我国独创的，它以蓖麻子为原料，提取癸二胺与癸二酸再缩合而成，已广泛地作机械零件。
性能指标:尼龙为韧性角状半透明或乳白色结晶性树脂，作为工程塑料的尼龙分子量一般为1.5～3万。
尼龙具有很高的机械强度，软化点高，耐热，摩擦系数低，耐磨损，具有自润滑性、吸震性和消音性，耐油，耐弱酸，耐碱和一般溶剂；电绝缘性好，有自熄性，无毒，无臭，耐候性好等。
尼龙与玻璃纤维亲合性十分良好，因而容易增强。
但是尼龙染色性差，不易着色。
尼龙的吸水性大，影响尺寸稳定性和电性能，纤维增强可降低树脂吸水率，使其能在高温、高湿下工作。
其中尼龙66的硬度、刚性最高，但韧性最差。
尼龙的燃烧性为UL94V-2级，氧指数为24～28。
尼龙的分解温度﹥299℃，在449℃～499℃会发生自燃。
代替铜等金属由于聚酰胺具有无毒、质轻、优良的机械强度、耐磨性及较好的耐腐蚀性，因此广泛应用于代替铜等金属在机械、化工、仪表、汽车等工业中制造轴承、齿轮、泵叶及其他零件。
聚酰胺熔融纺成丝后有很高的强度，主要做合成纤维并可作为医用缝线。
尼龙详解——精选推荐
尼龙详解尼龙尼龙机械性能优异，⾃润滑性良好，耐冲击，是⾮常优秀的⼯程塑料。
但在实际加⼯过程中，仍会遇到很多因材料本⾝性能和成型⼯艺等引起的问题。
本⽂将会介绍⼀些⼩妙招，令您轻松应对⼤烦恼。
⼀、尼龙的分类及特性1.分类（1）根据⼆元胺和⼆元酸的碳原⼦数，由两种单体合成的尼龙有：46、66、610、612、613、1010、1313（2）根据单体所含的碳原⼦数命名有：尼龙4、5、6、7、8、9、11、12、132.特性尼龙有优良的韧性、⾃润滑性、耐磨性、耐化学性、透⽓性、耐油性、⽆毒和容易着⾊等优点，所以尼龙在⼯业上得到⼴泛应⽤。
⼆、尼龙的⼯艺特性1.尼龙流变特性尼龙⼤多数为结晶性树脂，当温度超过其熔点后，其熔体粘度较⼩，熔体流动性极好，应防⽌溢边的发⽣。
同时由于溶体冷凝速度快，应防⽌物料阻塞喷嘴、流道、浇⼝等引起制品缺料现象。
模具溢边值0.03，⽽且熔体粘度对温度和剪切⼒变化都⽐较敏感，但对温度更加敏感，降低熔体粘度先从料筒温度⼊⼿。
2.尼龙吸⽔与⼲燥尼龙的吸⽔性较⼤，潮湿的尼龙在成型过程中，表现为粘度急剧下降并混有⽓泡，制品表⾯出现银丝，所得制品机械强度下降，所以加⼯前材料必需⼲燥。
表⼀部分尼龙允许含⽔量树脂名称允许含⽔量(%)尼龙6、660.1尼龙110.15尼龙6100.1-0.15表⼆尼龙66的⼲燥条件⼲燥⽅式真空⼲燥热风⼲燥温度(℃)95-10590-100时间(h)~46-83.结晶性⼤多数尼龙为结晶⾼聚物，结晶度增⾼，制品拉伸强度、耐磨性、硬度、润滑性等项性能有所提⾼，热膨胀系数和吸⽔性趋于下降，但对透明度以及抗冲击性能不利。
4.收缩率与其他结晶塑料相似，尼龙树脂存在收缩率较⼤的问题。
⼀般尼龙的收缩同结晶度关系最⼤，当制品结晶度⼤时制品收缩也会加⼤。
在成型过程中降低模具温度，加⼤注射压⼒或降低料温都会减⼩收缩，但制品内应⼒加⼤易变形。
5.成型设备尼龙成型时，主要注意防⽌“喷嘴的流延现象”，因此对尼龙料的加⼯⼀般选⽤⾃锁式喷嘴。
尼龙PA种类盘点（一）
尼龙PA种类盘点（一）一、聚酰胺树脂（polyamide）, 简称PA，俗称尼龙（Nylon）二、主要命名方法：根据各个重复的酰胺基团的碳原子数。
命名的第一位数是指二元胺的碳原子数，后面的数是指二元羧酸的碳原子数。
三、尼龙的种类：1．尼龙-6（PA6）尼龙-6，又称聚酰胺-6，即聚己内酰胺。
呈半透明或不透明的乳白树脂。
2．尼龙-66（PA66）、尼龙-66，又称聚酰胺-66，即聚己二酰己二胺。
3．尼龙-1010（PA1010）尼龙-1010，又称聚酰胺-1010，即聚葵二酰葵二胺。
尼龙-1010是以蓖麻油为基础原料而制得的，是我国特有的品种。
其最大的特点是具有高度延展性，可牵伸至原长的3～4倍，而且拉伸强度高，冲击性和低温性优良，－60℃下不脆。
4．尼龙-610（PA-610）尼龙-610，又称聚酰胺-610，即聚葵二酰己二胺。
呈半透明奶白色。
其强度介于尼龙-6与尼龙-66之间。
比重小，结晶性较低，对水、湿度影响较小，尺寸稳定性好，能自熄。
用于精密塑料配件，输油管、容器、绳索、传送带、轴承、衬垫、电气电子中的绝缘材料和仪表壳。
5．尼龙-612（PA-612）尼龙-612，又称聚酰胺-612，即聚十二烷酰己二胺。
尼龙-612是一种韧性较好的尼龙，熔点比PA66低而柔软，其耐热性和PA6差不多，但耐水解性和尺寸稳定性优良，吸水率低。
最主要的用途是做牙刷的单丝刚毛。
6．尼龙-11（PA-11）尼龙-11，又称聚酰胺-11，即聚十一内酰胺。
呈白色半透明体。
其突出的特点是熔融温度低而加工温度宽，吸水性低，低温性能良好，可在－40℃～120℃保持的良好柔韧性。
主要用于汽车输油管、制动系统软管、光纤电缆包覆、包装薄膜、日用品等。
7．尼龙-12（PA-12）尼龙-12，又称聚酰胺-12，即聚十二酰胺。
它类似尼龙-11，但其密度、熔点和吸水率比尼龙-11低。
由于其含有较大量的增韧剂而具有聚酰胺和聚烯烃相结合的性能。
尼龙(PA)材料的特性
尼龙(PA)材料的特性一尼龙简介尼龙(Nylon,Polyamide,简称PA)是指由聚酰胺类树脂构成的塑料。
此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，与PS、PE、PP等不同，PA不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄的温度范围内软化，熔点很明显，熔点：215-225℃。
温度一旦达到就出现流动。
PA的品种很多，主要有PA6、PA66、PA610、PA11、PA12、PA1010、PA612、PA46、PA6T、PA9T、MXD-6芳香醯胺等.以PA6、PA66、PA610、PA11、PA12最为常用.尼龙类工程塑料外观上都呈现为角质、韧性、表层光亮、白色（或乳白色）或微黄色、透明或半透明的结晶性树脂，它容易被著成任一种颜色。
作为工程塑料的尼龙分子量一般为1.5-3万。
它们的密度均稍大于1，密度：1.14-1.15g／cm3。
拉伸强度：＞60．0MPa。
伸长率：＞30%。
弯曲强度：90.0 MPa。
缺口冲击强度：(kJ／m2)＞5。
尼龙的收缩率为1%～2%.需注意成型后吸湿的尺寸变化。
吸水率100%相对吸湿饱和时能吸8%.使用温度可－40～105℃之间。
熔点：215～225℃。
合適壁厚2～3.5mm. PA的机械性能中如抗拉抗压强度随温度和吸湿量而改变，所以水相对是PA的增塑剂，加入玻纤后，其抗拉抗压强度可提高2倍左右，耐温能力也相应提高，PA本身的耐磨能力非常高，所以可在无润滑下不停操作，如想得到特別的润滑效果，可在PA中加入硫化物。
二PA性能的主要优点1.机械强度高，韧性好，有较高的抗拉、抗压强度。
比拉伸强度高于金属，比压缩强度与金属不相上下，但它的刚性不及金属。
抗拉强度接近于屈服强度，比ABS高一倍多。
对冲击、应力振动的吸收能力强，冲击强度比一般塑料高了许多，并优于缩醛树脂。
2.耐疲劳性能突出，制件经多次反复屈折仍能保持原有机械强度。
尼龙成分表
尼龙成分表尼龙是一种合成纤维，具有优异的物理特性和广泛的应用领域。
它由聚酰胺类高分子化合物制成，主要成分包括聚合物和添加剂。
下面是尼龙的成分表：1. 聚合物：- 聚己内酰胺（PA6）：聚己内酰胺是尼龙中最常见的聚合物之一。
它具有良好的耐磨性、耐化学品性和耐热性，常用于制作纺织品、工业零件和塑料制品等。
- 聚己二内酰胺（PA66）：聚己二内酰胺是另一种常见的尼龙聚合物。
它比聚己内酰胺更坚固和耐热，常用于制作高强度的工程塑料和纤维材料。
- 聚己六亚胺（PA46）：聚己六亚胺是尼龙中的高性能聚合物之一。
它具有优异的耐磨性、耐高温性和耐化学品性，常用于制作高性能塑料零件和电子材料。
2. 添加剂：- 环保添加剂：为了提高尼龙的耐候性和环境适应性，常在聚合物中添加环保添加剂，如抗氧化剂、紫外线吸收剂和阻燃剂等。
- 增塑剂：增塑剂可增加尼龙的柔软度和可塑性，使其更易加工和成型。
- 颜料：为了赋予尼龙丰富的颜色和外观效果，常在聚合物中添加颜料。
尼龙的成分表反映了其复杂的化学结构和多样的性能特点。
这些成分使得尼龙成为一种重要的工程材料，广泛应用于纺织、汽车、电子、航空航天等领域。
它在现代生活中扮演着重要的角色，为人们提供了更多便利和舒适。
无论是在衣物、家居用品还是工业设备中，尼龙都发挥着不可或缺的作用。
尼龙成分表的描述力求准确无误，以便读者对尼龙的成分和特性有更清晰的了解。
通过对尼龙成分的详细介绍，读者可以更好地理解尼龙的优点和应用领域，从而更好地利用尼龙的特性满足自身需求。
尼龙的成分表为读者提供了一份有价值的参考，帮助他们更好地了解和应用尼龙材料。
尼龙简介
一般性能
极性；无毒无味，易着色 结晶型（50-60%），半透明乳白色或淡黄色粒料
牛顿流体（牛顿流体指应力与应变速率成正比的流体。此比例系数为流体的黏度）
密度：1.02-1.20 g/cm3
吸水率高。230℃会有水解反应。吸水性 PA46 ＞PA6＞ PA66＞PA610＞PA1010＞PA11＞PA12＞PA1212 成型收缩率大。PP、 PE＞ PA ＞PS、 ABS 中等阻隔性能，对空气阻隔性强。
简介
按照相对分子量大小分 高粘 中粘 低粘 高粘、中粘主要作为工程塑料，低粘主要作为纤维原料
还有PA6薄膜以及改性品种如GF/PA6、CF/PA6、矿物填充PA6、超韧PA6、阻燃 PA6等
基本性能
1. 2.
耐热性一般 热变形温度一般为：65-75℃（1.82PMa） Tg：60℃左右；最高使用温度：80-105℃ 熔点明显 熔点：220℃（比PA66低）
电性能和耐蚀性
①
室温时电绝缘性能良好
与POM PVC ABS 相当，远低于PE PP PS 随酰胺基比例增大变化，湿度↑，绝缘性↓， PA仅适合在常温和低温、湿度不大，中低频条件下制作电器制品。
①
耐蚀性良好
耐（弱）酸、碱、盐溶液； 常温耐大多数非极性溶剂，油脂，汽油，润滑油。 优于PC 类似与酚醛树脂和PVC 不及聚烯烃 不耐强酸碱盐溶液，尤其是无机盐氯化锌（钙）腐蚀极大。水是不可忽视的腐 蚀剂。
●阻燃级PA66可用于彩电导线夹、固定夹和聚焦旋钮
。
3.机械设备
列车客车的门把手、货车的制动器接合盘等可用 PA66制作。其它如绝缘垫圈、挡 板座、船舶上的涡轮、螺旋桨轴、螺旋推进器、滑动轴承等也可以用PA66制作。
耐高温尼龙经典全详解
成都外国语学校2018届高二期末考试数 学（文）命题人、审题人 文 军本试卷分第Ｉ卷和第Ⅱ卷两部分。
满分150分，考试时间120 分钟。
注意事项：1．答题前，务必先认真核对条形码上的姓名，准考证号和座位号，无误后将本人姓名、准考证号和座位号填写在相应位置，2．答选择题时，必须使用2B 铅笔将答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其它答案标号；3．答题时，必须使用黑色签字笔，将答案规范、整洁地书写在答题卡规定的位置上； 4．所有题目必须在答题卡上作答，在试题卷上答题无效； 5．考试结束后将答题卡交回，不得折叠、损毁答题卡。
第Ⅰ卷一、选择题（本大题12个小题，每题5分，共60分,请将答案涂在答题卷上)1、已知集合{}2|540A x N x x =∈-+≤，{}2|40B x x =-=，下列结论成立的是（ ）A ．B A ⊆ B ．A B A =C ．A B A=D ．{}2AB =2、若复数z 满足20171zi i=-，其中i 为虚数单位，则z =（ ） A ．1i - B ．1i + C ．1i -- D ．1i -+ 3、已知()21x x f x =-，()2xg x =则下列结论正确的是（ ）A ．()()()h x f x g x =+是偶函数B ．()()()h x f x g x =+是奇函数C ．()()()h x f x g x =是奇函数D ．()()()h x f x g x =是偶函数4、运行如图所示的程序框图，输出的S 值为（ ）A ．0B ．12 C. -1 D ．32-5、已知函数()()22sin ,,123f x x x ππωϕ⎡⎤=+∈-⎢⎥⎣⎦的图象如图所示，若()()12f x f x =，且12x x ≠，则()12f x x +的值为 （ ） A ．． 06、函数()y f x =的定义域是R ，若对于任意的正数a ，函数()()()g x f x a f x =+-都是其定义域上的减函数，则函数()y f x =的图象可能是7、设实数x ，y 满足约束条件3240,40,20,x y x ay x y -+≥⎧⎪+-≤⎨⎪--≤⎩已知2z x y =+的最大值是7，最小值是26-，则实数a 的值为（ ）A ．6B ．6-C ．1-D ．18、 已知等比数列{}n a 的前n 项和为12n n S k -=+，则()3221f x x kx x =--+的极大值为（ ）A ． 2B ．3 C.52 D ．729、设函数|1|1lg(2),2,()10,2,x x x f x x -+->⎧=⎨≤⎩若()0f x b -=有三个不等实数根，则b 的取值范围是（ ）A ．(0,10]B ．1(,10]10C ．()+∞,1D ．(1,10]10、设椭圆()2222:10x y C a b a b+=>>的左、右焦点分别为12F F 、 ，其焦距为2c ，点,2a Q c ⎛⎫⎪⎝⎭在椭圆的内部，点P 是椭圆C 上的动点，且1125PF PQ F F +<恒成立，则椭圆离心率的取值范围是（ ）A ．15⎛ ⎝⎭B ．14⎛ ⎝⎭ C. 13⎛ ⎝⎭D ．25⎛⎝⎭11、已知某几何体的三视图如图所示，则该几何体的外接球的表面积为 （ ）A ．1235πB ．1243π C. 1534π D ．1615π12、已知2()(ln )f x x x a a =-+,则下列结论中错误的是（ ）A ．0,0,()0a x f x ∃>∀>≥． B.000,0,()0a x f x ∃>∃>≤.C. 0,0,()0a x f x ∀>∀>≥D.000,0,()0a x f x ∃>∃>≥第Ⅱ卷二．填空题（本大题4个小题，每题5分，共20分，请把答案填在答题卷上）13、等比数列{}n a 中，1473692,18a a a a a a ++=++=，则{}n a 的前9项和9S = ．14、 已知0>ω，在函数x y ωsin =与x y ωcos =的图象的交点中，距离最短的两个交点的距离为3，则ω值为 ．15、 已知双曲线221y x m-=的左右焦点分别为12,F F ，过点2F 的直线交双曲线右支于,A B 两点，若1ABF ∆是以A 为直角顶点的等腰三角形，则12AF F ∆的面积为 ．16、 已知△ABC 是半径为5的圆O 的内接三角形，且4tan 3A =，若(,)AO xAB yAC x y R =+∈，则x y + 的最大值是 ．三、解答题（本大题共6小题，共70分。
尼龙介绍
O C ( CH2 )4 O C NH (CH2)6 NH n H
+ (2n-1) H O
2
3
聚酰胺 1,6-己二酸的合成（主要由两种合成方法）
⑴由KA油（或环己醇）硝酸氧化制己二酸。KA油 指环己醇和环己酮的混合物 ⑵用丁二烯制备己二酸 ①1,3-丁二烯加氢羰基甲氧基化制备己二酸(BASF法) ② 1,3-丁二烯氧化羰基化制备己二酸 ③ 1,3-丁二烯加氢羰基甲氧基化制备己二酸(孟山都法) 4 1,6-己二胺的合成 己二胺主要以己二腈加氢制备
聚酰胺
⑵尼龙11（PA11） 学名聚十一内酰胺 英文名 Polyundecanoylamide 结构式为：
NH (CH2 )10 CO n
它是以氨基十一酸为原料制备的长碳链柔软尼龙。
聚酰胺
PA11为白色半透明体，其最大特点是耐润滑油、汽油、柴油
和氟利昂，在低温下弯曲强度、抗震性能优异，并具有良好冲击性 能。
聚酰胺
PA1010是一种半透明白色或微黄色坚韧固体，具有 一般尼龙的共性。相对密度在1.03～1.05之间，对霉
菌的作用非常稳定，无毒，对光的作用也很稳定。
PA1010的最大特点是具有高的延展性，不可逆拉伸能
力高；同时具有优良冲击性能和低温冲击性能，-60℃
下不脆；但高于100℃时，长期与氧接触会逐渐变黄， 导致机械强度降低，特别是熔融状态下，极易热氧化降 解。
通式为：
N H
( CH2 )n-1 C
O
p
如ε-己内酰胺开环聚合得到的聚合物，称为PA6， ω-氨基十一酸合成的聚合物为PA11。 ⑵ 由二元胺和二元酸缩聚得到的聚合物,称为尼龙mn, 简写为PAmn，m为重复单元二元胺的碳原子数，n为重 复单元中二元酸的碳原子数，通式为：
尼龙材料相关资料整理
1.聚酰胺特性聚酰胺(PA)具有品种多、产量大、应用广泛的特点，是五大工程塑料之一。
但是，也由于聚酰胺品种繁多，在应用领域方面有些产品具有相似性，有些又有相当大的差别，需要仔细区分。
聚酰胺(Polyamide)俗称尼龙，是分子主链上含有重复酰胺基团-[-NHCO-]-的热塑性树脂总称。
尼龙中的主要品种是PA6和PA66，占绝对主导地位；其次是PA11、PA12、PA610、PA612，另外还有PA1010、PA46、PA7、PA9、PA13。
新品种有尼龙6I、尼龙9T、特殊尼龙MXD6(阻隔性树脂)等；改性品种包括：增强尼龙、单体浇铸尼龙(MC尼龙)、反应注射成型(RIM)尼龙、芳香族尼龙、透明尼龙、高抗冲(超韧)尼龙、电镀尼龙、导电尼龙、阻燃尼龙、尼龙与其他聚合物共混物和合金等。
1.1.性能指标尼龙为韧性角状半透明或乳白色结晶性树脂，作为工程塑料的尼龙分子量一般为15000-30000。
尼龙具有很高的机械强度，软化点高，耐热，摩擦系数低，耐磨损，具有自润滑性、吸震性和消音性，耐油，耐弱酸，耐碱和一般溶剂；电绝缘性好，有自熄性，无毒，无臭，耐候性好等。
尼龙与玻璃纤维亲合性十分良好，因而容易增强。
但是尼龙染色性差，不易着色。
尼龙的吸水性大，影响尺寸稳定性和电性能，纤维增强可降低树脂吸水率，使其能在高温、高湿下工作。
其中尼龙66的硬度、刚性最高，但韧性最差。
尼龙的燃烧性为UL94V2级，氧指数为24-28。
尼龙的分解温度﹥299℃，在449℃-499℃会发生自燃。
尼龙的熔体流动性好，故制品壁厚可小到1mm。
1.2.性能特点与用途1.2.1.PA6物性：乳白色或微黄色透明到不透明角质状结晶性聚合物；可自由着色，韧性、耐磨性、自润滑性好、刚性小、耐低温，耐细菌、能慢燃，离火慢熄，有滴落、起泡现象。
最高使用温度可达180℃，加抗冲改性剂后会降至160℃；用15%-50%玻纤增强，可提高至199℃，无机填充PA能提高其热变形温度。
尼龙学习材料.
尼龙资料汇总一、概括１、产品定义以及中英文名称聚酰胺俗称尼龙〔Nylon〕，英文名称Polyamide〔简称PA〕[p?li'?maid]，是分子主链上含有重复酰胺基团—[NHCO]—的热塑性树脂总称。
包含脂肪族PA，脂肪—芬芳族PA 和芬芳族PA。
此中，脂肪族PA品种多，产量大，应用宽泛，其命名由合成单体详细的碳原子数而定。
２、尼龙的种类尼龙1938年在美国被成功的合成，是世界上出现的第一种合成纤维。
尼龙的出现使纺织品的相貌面目一新，它的合成是合成纤维工业的重要打破，同时也是高分子化学的一个重要里程碑。
尼龙的主要品种是尼龙6(聚己内酰胺)和尼龙66(聚己二酸己二胺)，占绝对主导地位，其次是尼龙11、尼龙12、尼龙610、尼龙612、尼龙1010、尼龙46、尼龙7、尼龙9、尼龙13，新品种有尼龙6I，尼龙9T和特别尼龙MXD6〔隔断性树脂〕等，尼龙的改性品种数目众多，如增强尼龙，单体浇铸尼龙〔MC尼龙〕，反应注射成型〔RIM〕尼龙，芬芳族尼龙，透明尼龙，高抗冲〔超韧〕尼龙，电镀尼龙，导电尼龙，阻燃尼龙，尼龙与其余聚合物共混物和合金等，知足不一样特别要求，宽泛用作金属，木材等传统资料代用品，作为各样构造资料。
尼龙是最重要的工程塑料，产量在五大通用工程塑猜中居首位。
３、尼龙的改性因为PA强极性的特色，吸湿性强，尺寸稳固性差，但能够经过改性来改良。
玻璃纤维增强PA在PA参加30%的玻璃纤维，PA的力学性能、尺寸稳固性、耐热性、耐老化性能有显然提高，耐疲惫强度是未增强前的倍。
玻璃纤维增强PA的成型工艺与未增强时大概同样，但因流动较增强前差，所以注射压力和注射速度要适合提高，机筒温度提高10-40℃。
因为玻纤在注塑过程中会沿流动方向取向，惹起力学性能和缩短率在取向方向上增强，致使制品变形翘曲，所以，模具设计时，浇口的地点、形状要合理，工艺上能够提高模具的温度，制品拿出后放入热水中让其迟缓冷却。
此外，参加玻纤的比例越大，其对注塑机的塑化元件的磨损越大，最好是采纳双金属螺杆和机筒。
常用尼龙性能及应用
尼龙(Nylon,Polyamide,简称PA)是指由聚酰胺类树脂构成的塑料。
此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，与PS、PE、PP等不同，PA不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄的温度范围内软化，熔点很明显，熔点：215-225℃。
温度一旦达到就出现流动。
除透明尼龙外，其它尼龙都属于结晶性塑料，有较高的熔点，熔融温度范围较窄，热稳定性不好。
PA较易吸湿，潮湿的尼龙在成型过程中，表现为粘度急剧下降并混有气泡制品表面出现银丝，所得制品机械强度下降，所以加工前材料必需干燥处理，可在80-110℃干燥6小时，成型时允许含水量尼龙6和尼龙66为0.1%，尼龙11为0.15%，尼龙610为0.1-0.15%，最高不得超过0.2%。
注意，PA类塑料在90℃以上干燥易引起变色。
PA流动性好，易溢料，宜用自锁时喷嘴，并应加热。
同时由于溶体冷凝速度快，应防止物料阻塞喷嘴、流道、浇口等引起制品不足现象。
模具溢边值0.03，而且熔体粘度对温度和剪切力变化都比较敏感，但对温度更加敏感，降低熔体粘度先从料筒温度入手。
成型收缩范围及收缩率大，方向性明显，易发生缩孔，变形等。
PA再生料的使用最好不超过三次，以免引起制品变色或机械物理性能的急剧下降，应用量应控制在25%以下，过多会引起工艺条件的波动，再生料与新料混合必须进行干燥。
开机时应首先开启喷嘴温度，然后再给料筒加温，当喷嘴阻塞时，切忌面对喷孔，以防料筒内的溶体因压力聚集而突然释放，发生危险。
在停机时要清空螺杆，防止下次生产时，扭断螺杆。
使用少量的脱模剂有时对气泡等缺陷有改善和消除的作用。
尼龙制品的脱模剂可选用硬脂酸锌和白油等，也可以混合成糊状使用，使用时必须量少而均匀，以免造成制品表面缺陷。
尼龙制品的后处理是为了防止和消除制品中的残留应力或因吸湿作用所引起的尺寸变化。
后处理方法有热处理法和调湿法两种。
a).热处理常用方法在矿物油、甘油、液体石蜡等高沸点液体中，热处理温度应高于使用温度10-20℃，处理时间视制品壁厚而异，厚度在3mm以下为10-15分钟，厚度为3-6mm时间为15-30分钟，经热处理的制品应注意缓慢冷却至室温，以防止骤冷引起制品中应力重新生成。
生物材料,尼龙5
生物材料,尼龙5尼龙材质特性尼龙材料特性2010-07-03 14:37统称为尼龙pa6 和pa66 为主要的其他比较少具体尼龙(Nylon,Polyamide,简称PA)是指由聚酰胺类树脂构成的塑料。
此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，与PS、PE、PP等不同，PA不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄的温度范围内软化，熔点很明显，熔点：215-225℃。
温度一旦达到就出现流动。
PA的品种很多，主要有PA6、PA66、PA610、PA11、PA12、PA1010、PA612、PA46、PA6T、PA9T、MXD-6芳香醯胺等。
以PA6、PA66、PA610、PA11、PA12最为常用。
尼龙类工程塑料外观上都呈现为角质、韧性、表层光亮、白色（或乳白色）或微黄色、透明或半透明的结晶性树脂，它容易被著成任一种颜色。
作为工程塑料的尼龙分子量一般为1.5-3万。
它们的密度均稍大于1，密度：1.14-1.15g／cm3。
拉伸强度：＞60.0Mpa。
伸长率：＞30%。
弯曲强度：90.0Mpa。
缺口冲击强度：(KJ／m2)＞5。
尼龙的收缩率为1%~2%。
需注意成型后吸湿的尺寸变化。
吸水率100% 相对吸湿饱和时能吸8%.使用温度可－40～105℃之间。
熔点：215-225℃。
合适壁厚2-3.5mm。
PA的机械性能中如抗拉抗压强度随温度和吸湿量而改变，所以水相对是PA的增塑剂，加入玻纤后，其抗拉抗压强度可提高2倍左右，耐温能力也相应提高，PA本身的耐磨能力非常高，所以可在无润滑下不停操作，如想得到特别的润滑效果，可在PA中加入硫化物。
PA性能的主要优点有：1.机械强度高，韧性好，有较高的抗拉、抗压强度。
比拉伸强度高于金属，比压缩强度与金属不相上下，但它的刚性不及金属。
抗拉强度接近于屈服强度，比ABS高一倍多。
对冲击、应力振动的吸收能力强，冲击强度比一般塑料高了许多，并优于缩醛树脂。
第一章--尼龙
2. 亚甲基含量的奇 偶效应 亚甲基含量的奇-偶效应
亚甲基含量为偶数时， 的熔点较亚甲基为奇数时的熔 亚甲基含量为偶数时，PA的熔点较亚甲基为奇数时的熔 点高。 点高。 例如：PA-7的熔点（~227℃）较PA-6（~215℃）和 的熔点（ 例如 的熔点 ℃ （ ℃ PA-8 （~180℃）高 ℃ 存在这种差异的主要原因： 存在这种差异的主要原因： 含有偶数亚甲基的PA分子间形成的氢键密度大 ⑴ 含有偶数亚甲基的 分子间形成的氢键密度大 含有偶数亚甲基的PA与含有奇数亚甲基的 与含有奇数亚甲基的PA所形成 ⑵ 含有偶数亚甲基的 与含有奇数亚甲基的 所形成 的结晶结构不同。 的结晶结构不同。 例如： 型晶体内分子相互平行排列， 例如：PA-6的γ型晶体内分子相互平行排列，导致沿分子 的 型晶体内分子相互平行排列 链方向的重复性较低，晶体密度较低， 链方向的重复性较低，晶体密度较低，故熔点低于亚 甲基为偶数的PA-7。 甲基为偶数的 。
二、生产方法
生产脂肪族聚酰胺的方法很多， 生产脂肪族聚酰胺的方法很多，但工业化的 主要方法有以下几种： 主要方法有以下几种： 1. 由二元胺和二元酸合成 ：这类 用两 由二元胺和二元酸合成PA：这类PA用两 位数字命名（聚酰胺XY），分子通式： ），分子通式 位数字命名（聚酰胺 ），分子通式：
其中: 表示二元胺中的碳原子数， 其中 X 表示二元胺中的碳原子数， Y 表示二元酸中的碳原子数， 表示二元酸中的碳原子数， 如：PA-66，PA-610，PA-1010 ， ，
第一章： 第一章：聚酰胺
第一节： 第一节：概述 一、定义
聚酰胺（PA， 也称尼龙， 聚酰胺（PA，Polyamide ）也称尼龙，是主链 上含有酰胺基（ 上含有酰胺基（—CONH—）的聚合物，按其主链 ）的聚合物， 结构可分为脂肪族 半芳香族、全芳香族、 脂肪族、 结构可分为脂肪族、半芳香族、全芳香族、含杂环 芳香族及脂环族聚酰胺 聚酰胺， 芳香族及脂环族聚酰胺，适合作塑料材料的主要是 脂肪族聚酰胺 聚酰胺。 脂肪族聚酰胺。
