气动隔膜泵简单安装图
气动隔膜泵的具体安装过程
气动隔膜泵的具体安装过程气动隔膜泵的具体安装过程：1、气动隔膜泵安装和启动：把隔膜泵放置在尽量靠近产品的地方，使吸入管线路最短、配置零件数量减少，不要减少管路规格。
为了延长隔膜寿命，要使泵尽量靠近被抽的液体，入口压力超过10英尺(3米)液柱时需要安装一套缓压调整装置来延长隔膜寿命。
如果安装硬管道，在泵和管道之间要用短的软管来连接。
软管可以减缓管道的振动和扭曲，推荐使用一个稳压罐来进一步减小流体中的脉冲。
2、给隔膜泵供气：金属隔膜泵供气压力不得超过125PSI(8.6BAR)，塑料泵供气压力不得超过100PSI(6.9BAR)。
将泵的进气口连接到有足够容量并且压力符合设计要求的气源上。
如果供气线路是硬管道，在泵和管道之间连一短的软管来减少扭曲。
除了空气进气的盖冒，空气进气管道、调压过滤器的重量也必须通过某种方法支撑。
如果不支撑管道也许会损坏泵。
必须安装压力调节阀来确保供气压力不超过规定的范围。
3、隔膜泵操作前检查：隔膜泵工作前，检察所有**固定物以防松弛，将松的地方拧紧以免泄露，用随泵所附的卡中所介绍的方法固定。
4、隔膜泵进气和启动：启动时，空气阀打开约1/2到3/4圈。
泵启动后，打开空气阀增加空气流量以达到要求的流量。
5、气动隔膜泵排气：如果膜片坏了，抽取的液体或气体会进入泵的空气口，被排入大气中，当抽取危险或有毒物质时，需要管道排到合适的地方作安全处理。
如果将泵沉入液体中工作，气体要从液面上被排出，排气管不能小于1"(2.45CM)。
减少排气管尺寸会限制气体流量，降低泵的使用率。
当物料水平面高于泵时，则排出口需在更高的地方以防出现虹吸现象。
在某种温度和湿度下，排出的气体有可能冻结起来，使用气体干燥能消除大部分此类问题。
6、气动隔膜泵使用后：如果用于输送易固化的物质，为了防止泵受损，每次使用后都要彻底清洗干净泵。
(使用后，留在泵中的产品已变干或粘在泵上，这样在下次启动前会引起膜片和阀门产生问题)。
气动隔膜泵维修资料 ppt课件
4
气动隔膜泵介绍
• 气动隔膜泵特性： • 1）无电火花，可以空运转，可自吸启动工作，无需复杂的控制，操作简
单，自吸高度可达5m • 2）可通过选用泵体的外壳及隔膜的材质来输送不同特性的强酸、强碱、
强有机溶剂液体介质 • 3）无动密封，不污染物料，低剪切力，不易破坏物料结构 • 4）可潜水、可移动，搬运方便，可作移动式泵使用 • 5）无旋转性零件（或轴承），无机械密封，无连接器，维修费用低 • 6）可通过改变气量而改变输送速度 • 7）可通过改变压力而改变输送高度 • 8）可输送高稠、高粘度的液体介质 • 9）可随时开关出口，不怕堵塞 • 10）压力自动平衡（无须泄压阀）
显。 • 3，O型圈密封失效，或夹紧螺丝扭矩过小。
36
• 三、物料室
• 现象： • 出现非正常腐蚀。 • 原因： • 输送介质成分复杂而多变，出现选型不恰当。
37
常见故障及排除
➢ 输送含颗粒介质常见故障及排除； ➢ 输送腐蚀性介质常见故障及排除； ➢ 向压滤机输送污泥常见故障及排除。
38
输送含颗粒介质常见故障及排除
28
易损件-气室部分出现故障现象分析 • 一、空气切换阀 • 现象： • 1,轻度磨损，耗气量增大。 • 2，重度磨损，耗气量增大，
容易出现死点，甚至泵无法 工作。 • 原因： • 1，长时间使用的正常磨损。 • 2，提供的压缩空气不干净、 不干燥或供气压力过高。 • 3，被输送介质进入切换阀， 没有及时清洗或清洗不干净
0.3 Mpa 气压0.3MPa
流量：35 Ｌ/min
10
输出流量： 25L/min
0
0
气动隔膜泵的安装及使用注意事项
气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。这种泵的主要特点气动隔膜泵，不锈钢气动隔膜泵，QBY气动隔膜泵。
气动隔膜泵属于化工行业的一种常用机械，在采购了此泵以后，若是没有专们技术人员安装，很可能耽搁生产，下来我们就简单的介绍一下此种泵的安装步骤。
安装高度：请充分考虑气动隔膜泵的自吸能力以避免自吸减少的问题。
管路：直至考虑Leabharlann 每个可能发生管路问题的位置后才能最终决定泵位。
安装应选择在一个最短及最直进出口管路的连接处。应尽量避免额外的弯管及管件设施。泵体应能独立支撑所有管路。而且，管路应有序排列以避免给泵体管路装置产生应力。可以安装活动软管以消除泵自然往返动作而产生的应力。若要将泵体与一固定底座连接，在泵体及底座间的安置缓冲垫将有助减少泵体震动。
气动隔膜泵使用注意事项：
气动隔膜泵是以压缩空气为动力，通过膜片往复变形造成容积变化的容积泵，其工作原理近似于柱塞泵。气动隔膜泵按照一定的原理和方式进行使用，在具体的使用操作规程中按照一定的说明和注意事项使用，能够产生重要的使用作用和贡献，发挥良好的使用价值。使用气动隔膜泵操作运行时要注意以下几点：保证流体中所含的最大颗粒不超过泵的最大安全通过颗粒直径标准。紧固好泵及各连接管接头，防止中开泵因振动撞击擦产生静电火花。使用抗静电软管。要周期性的检查和测试接地系统的可靠性，要求接地电阻小于100欧姆。保持良好的排气和通风、远离易燃易爆和热源。进气压力不要超过泵的最高允许使用压力，高于管道泵额定压力的压缩空气可能导致人身伤害和财产的损失及损坏泵的性能。
位置：噪音、安全及其他逻辑因素通常都对设备应安装的位置有要求。有冲突要求的并联安装将可能导致使用区域的阻塞，影响到其他泵的安装。
气动隔膜泵内部结构及隔膜的安装.及其安全阀doc
气动隔膜泵内部结构及隔膜的安装点击次数：1188 发布时间：2011-9-13气动隔膜泵是随着新材料的发展而发展起来的一种新型泵，是目前国内最新颖的一种泵类。
采用空气压缩机压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以吸尽。
目前我公司的隔膜泵已率先进入第四代产品，取代了价格高昂的进口设备。
2、隔膜泵系统：隔膜泵系统是由一个或多个双侧泵组成，例如一个气动隔膜泵。
泵上的集合管分开，使泵的每一侧泵出多成分材料中的一种成分，一个积累器与两侧的输出相连，使泵的异相输出变为同相。
隔膜式隔离阀可选用在泵的每一侧出口，从而防止混合材料回流。
如果需要1：1以外的混合比，可以采用一个以上的这种泵一起使用，从而达到多种混合比。
隔膜失效监测系统，用于检测隔膜泵隔膜的泄漏。
该系统包括泵，该泵具有一个工作室，内装工作液；一个泵送室，用以泵送材料进入和送出泵；和一个隔膜，用以将工作室与泵送室隔离。
一个第一光纤与工作室相连接，用以传输一光学信号穿过工作液。
一个第二光纤与工作室相连接，用以接收由第一光纤传出的光学信号。
一个电信号建立装置，在光信号从第一光纤传出，穿过未被污染的工作液到达第二光纤时，建立第一电信号。
此电信号建立装置，在光信号从第一光纤传出，穿过被污染了的工作液到达第二光纤时，建立第二电信号。
当第二电信号被建立时，据此，污染材料穿过隔膜进入工作室的泄漏问题可被检测到。
2、气动隔膜泵内隔膜安装方法：隔膜片作为隔膜泵的核心工作部件由于长期工作在一定的时间需要更换，隔膜片它是在不影响泵的容积变化要求，又充分利用隔膜优良的抗压性能，在隔膜的几何尺寸上进行的，它具有不需增加什么成本和工作量，而又大大提高隔膜的使用寿命，保证生产的正常化和提高产品生产质量，它能适用于各种隔膜泵内隔膜安装。
安全阀放大图片产品名称：A21H弹簧微启式外螺纹安全阀产品型号：外螺纹安全阀产品特点：安全阀A21H弹簧微启式外螺纹安全阀详细资料：一、A21H弹簧微启式外螺纹安全阀概述A21H弹簧微启式外螺纹安全阀适用于工作温度≤200℃的空气、氨、石油气……等介质的设备或管路上。
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图引言概述：气动隔膜泵是一种利用气体驱动的泵，其工作原理和结构图对于了解该泵的运行机制非常重要。
本文将详细介绍气动隔膜泵的工作原理图和工作原理结构图，以匡助读者更好地理解和运用该泵。
一、工作原理图1.1 气动隔膜泵的工作原理图中包含了两个隔膜泵头，每一个泵头都由两个阀门、一个隔膜和一个泵腔组成。
其中，一个泵头的阀门和泵腔与进料管道相连，另一个泵头的阀门和泵腔与出料管道相连。
1.2 在工作原理图中，气动隔膜泵的两个泵头通过一个气体驱动器相连。
气体驱动器中的气体压力变化会引起隔膜的运动，从而实现液体的吸入和排出。
1.3 工作原理图中的阀门控制着液体的流动方向。
当气体驱动器中的气体压力作用于隔膜上时，液体味被吸入到一个泵腔中，同时另一个泵腔中的液体味被排出。
当气体压力减小时，液体的流动方向会反转，实现液体的连续输送。
二、工作原理结构图2.1 气动隔膜泵的工作原理结构图中展示了泵的主要组成部份，包括气体驱动器、泵头、隔膜、阀门和泵腔等。
2.2 气体驱动器是气动隔膜泵的核心部件，它通过控制气体的压力变化来驱动隔膜的运动。
气体驱动器通常由气体控制阀、气体驱动头温和体驱动盖等部份组成。
2.3 泵头是气动隔膜泵的液体传输部份，它由阀门、隔膜和泵腔组成。
阀门控制液体的流动方向，隔膜则通过气体驱动器的作用实现来回运动，泵腔则用于容纳液体。
2.4 隔膜是气动隔膜泵的关键部件，它具有良好的密封性和耐腐蚀性。
隔膜的运动是由气体驱动器的气体压力变化引起的，通过隔膜的运动实现液体的吸入和排出。
三、工作原理图和工作原理结构图的关系3.1 工作原理图展示了气动隔膜泵的液体流动原理温和体驱动器的作用方式，而工作原理结构图则更加详细地展示了泵的组成部份和各部件之间的关系。
3.2 工作原理图和工作原理结构图相互补充，匡助读者全面了解气动隔膜泵的工作原理和结构。
通过对两者的综合理解，读者可以更好地应用和维护气动隔膜泵。
气动隔膜泵维修资料ppt课件
穿戴好安全防护用品，如手套、护目镜等， 防止维修过程中受伤。
03
拆卸与检查过程
拆卸步骤及注意事项
拆卸前准备
确保泵处于停机状态，断开电源和气源，排空泵内介质。
拆卸顺序
先拆卸泵头部分，再拆卸驱动部分，注意记录各部件的装配顺序 。
注意事项
避免使用暴力拆卸，防止损坏部件；注意保护密封面和密封件， 避免划伤或损坏。
关键知识点总结回顾
01
出口管道堵塞或泄漏
02
维修步骤与注意事项
03
维修前准备
关键知识点总结回顾
01
断开电源和气源，排空管道内介质
02
准备必要的维修工具和材料
03
拆卸与检查
关键知识点总结回顾
拆卸泵体，取出膜片及阀组件 检查各部件磨损及损坏情况
维修与更换
关键知识点总结回顾
清洗各部件，去除杂质和污垢
。
与制造商的规格进行比较
将测试结果与制造商提供的规格进行 比较，确保泵的性能达到或超过制造 商的标准。
提供操作和维护培训
对操作人员进行培训，确保他们了解 如何正确操作和维护气动隔膜泵。
05
常见故障分析与处理措施
压力不足或无法启动问题
1 2
检查气源压力是否足够
确保气源压力符合设备要求，如压力不足，需调 整气源压力。
工作原理
在泵的两个对称工作腔中，各装有一块有弹性的隔膜， 联杆将两块隔膜结成一体，压缩空气从泵的进气接头进 入配气阀，推动两个工作腔内的隔膜，驱使联杆联接的 两块隔膜同步运动。与此同时，另一工作腔中的气体则 从其隔膜的背后排出泵外。一旦到达行程终点。配气机 构则自动地将压缩空气引入另一个工作腔，推动隔膜朝 相反方向运动，这样就形成了两个隔膜的同步往复运动 。
隔膜泵工作原理示意图
隔膜泵工作原理示意图-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII气动隔膜泵是一种气动式正向位移自吸泵，右边之泵动解说图显示泵在未自吸前初次泵动之流动模式。
图1：空气经由气阀压缩进入膜片A之背面，由膜片挤压液室。
此种以空气驱动的方式可免除一般活塞驱动之机械应力，从而显著地延长膜片的寿命。
在压缩空气将膜片A推离中心体时，另一端之膜片B同时被连结之中心轴拉向中心体，此时，膜片B背面之空气由出口排放到泵体外。
如此使B室形成真空状态，因而能靠外面大气压力之作用将流体由入口支管将阀球推离阀座使流体能自由地进入B室直至填满。
图2：当受空气挤压之膜片A达到其位移极限时，空气阀会将空气引导至膜片B之背面，同样形成挤压力而使其推离中心体，同时将连结的膜片A拉回中心体，此时膜片B之驱动所产生的液压将入口阀球推回阀座，同时将出口阀球推离阀座使流体能被挤压而从出口排出泵体外。
膜片A被拉回中心体这个动作使A室形成真空状态，因而能靠大气压力作用将流体由入口支管将阀球推离阀座而进入A室直至填满。
图3：当膜片之运动完成时，空气阀再次引导空气至膜片A之背面，同时膜片B做空气排放动作。
在泵回复到原启动状态时，泵内的两个膜片各自完成了一个空气排放或流体排放的过程。
这构成了一个循环泵送过程。
依使用状况，泵通过数次完全的循环泵送动作而使泵达到自吸状态。
气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。
采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。
气动隔膜泵其有四种材质：塑料、铝合金、铸铁、不锈钢。
隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。
以满足不同用户的需要。
安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。
一、气动隔膜泵适用场合由于气动隔膜泵具有以上特点，所以在世界上隔膜泵自从诞生以来正逐步侵入其他泵的市场，并占有其中的一部分。
气动隔膜泵使用规范
气动隔膜泵使用规范1、气动隔膜泵的安装：1）气动隔膜泵尽量安装在靠近排水的地方，使吸入管线路最短、配置零件数量减少，但不能减少管路规格。
2）如果安装硬管道，在气动隔膜泵和管道之间要用短的软管来连接。
软管可以减缓管道的振动和扭曲，推荐使用一个稳压罐来进一步减小流体中的冲。
2、气动隔膜泵的使用：1）启动膈膜泵之前，要检查泵体螺丝及接头不能松动；检查泵体消音器安装完好；确认压风阀门处于关闭状态，排水出入口均处于全开状态。
2）缓慢开启膈膜泵压风阀门至1/2位置，启动膈膜泵。
3）待隔膜泵启动后逐渐开大膈膜泵气阀，直到全开。
4）如隔膜泵往复速度太快或噪音太大，应将气阀关小，以达最佳排水效果。
5）当排水完毕需停泵时，待让泵再运行三到四个往复，将水完全排出泵体后再关闭气阀。
6）气阀关闭后，有排水出口阀门的也应一并关闭。
7）如遇紧急情况需停泵只需关闭隔膜泵气阀即可，但随后要将泵内的残留的水排出。
3、安全须知:1）隔膜泵压缩空气压力不应超过0.7MPa.2）流体中最大颗粒不超过10mm。
3）不允许隔膜泵长时间空运转。
4）当泵的隔膜失效时，输送的物料会从排气消声器中喷出，所以隔膜泵膜片破裂时，必须及时拆开清洗并更换膜片。
5）隔膜泵启动时应缓慢开启气阀，防止因突然开气阀引起隔膜泵剧烈震动而损坏设备。
6）在隔膜泵运行时严禁经带压维修，如要维修时，必须先切断泵的进气，打开旁通的卸压机构使管路系统卸压，然后慢慢松开连接的各管道接头进行维修。
7）保证泵压的管道系统能承受所达到得最高输出压力，保证驱动气路系统的清洁和正常工作条件。
8）必须使用至少1/2”内径内壁光滑的管道连接进气口。
9）必须对隔膜泵的消音器进行定期检查，严禁运行时的噪音超过85分贝。
10）保证所有的操作人员熟悉操作使用和掌握泵的安全使用须知。
手把手教你维修气动隔膜泵
目录
一、隔膜泵的拆解 (1)
二、隔膜泵的维修 (4)
三、隔膜泵的保养 (4)
一、隔膜泵的拆解
英格索兰气动隔膜泵分为EXP和PRO系列, 二者虽然在结构上有些差异,但工作原理基本相同,维修方法也相通。
本文以英格索兰气动隔膜泵666120-344-C为例讲解气动隔膜泵的维修。
隔膜泵拆解步骤
1.购买隔膜泵的时候会随机附带一张隔膜泵的维修说明书,维修过程中要依据说明书中进
行维修,其中比较重要的是隔膜泵的结构图纸,维修过程中的拆解和组装要严格依据该图纸,否则会导致隔膜泵无法工作等问题。
英格索兰气动隔膜泵666120-344-C实物图
2.拆解上方流体盖
3.拆解下方流体盖
4.拆解两侧流体盖
5.拆解右侧膜片
6.拆解右侧膜片
7.拆解泵支架
8.拆解导向阀
取出导向阀连杆
取出导向阀其他部件
9.拆解气阀
轻轻敲打橙黄色的气阀,直到敲出另外一端的活塞
取出活塞
10.整理零部件
二、隔膜泵的维修
隔膜泵的故障主要分为以下几种情况
I I
本文以美国英格索兰气动隔膜泵为例，介绍气动隔膜
泵的工作原理和维修技巧，并结合几种案例介绍如何
排查气动隔膜泵故障
1．进气口加空气过滤器三联件2．定期加油。
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图气动隔膜泵工作原理图气动隔膜泵是一种采用气动力传动的工业泵，其工作原理是通过气动力将空气或气体压缩为动力源，驱动隔膜泵的工作。
下面将详细介绍气动隔膜泵的工作原理图和工作原理结构图。
1. 气动隔膜泵工作原理图气动隔膜泵工作原理图如下图所示：[图1：气动隔膜泵工作原理图]图中的主要组成部分包括：空气压缩机、气动阀、气动隔膜泵本体、液体入口、液体出口、液体隔膜、气体隔膜。
2. 气动隔膜泵工作原理结构图气动隔膜泵的工作原理结构图如下图所示：[图2：气动隔膜泵工作原理结构图]图中的主要组成部分包括：气体隔膜、液体隔膜、气动驱动部分、液体入口、液体出口。
3. 气动隔膜泵工作原理详解气动隔膜泵是一种双隔膜泵，由两个隔膜组成，分别是气体隔膜和液体隔膜。
气动隔膜泵的工作原理如下：首先，通过空气压缩机将空气或气体压缩，然后通过气动阀控制气体的进出，将压缩空气或气体传送到气体隔膜的一侧。
当气体隔膜受到压力作用时，会向另一侧的液体隔膜施加力量。
液体隔膜受到气体隔膜的力量作用后，会向液体入口方向移动，使液体入口处的液体被吸入泵体内部。
同时，液体隔膜的另一侧会被挤压，将液体推出泵体，通过液体出口排出。
当气动阀控制气体的进出时，气体隔膜会交替受到气体压力和气体释放的作用，从而使液体隔膜不断地挤压和松弛，实现液体的吸入和排出。
气动隔膜泵的工作原理结构简单可靠，具有自吸、防干燥、耐腐蚀等特点，适用于输送各种液体，如化学品、石油、食品、医药等。
由于采用气动力传动，无需电源，适用于特殊环境和场合。
总结：以上就是气动隔膜泵的工作原理图和工作原理结构图，通过气动力传动实现液体的吸入和排出。
气动隔膜泵具有结构简单、可靠性高、适用性广等优点，广泛应用于工业领域。
希望以上内容能够满足您的需求，如有其他问题，请随时提问。
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图引言概述：气动隔膜泵是一种采用气动驱动的泵，具有结构简单、使用方便、适用范围广等特点。
本文将详细介绍气动隔膜泵的工作原理图和工作原理结构图。
一、工作原理图1.1 压缩空气进气口：气动隔膜泵通过压缩空气驱动，所以首先需要有一个压缩空气的进气口。
进气口通常连接到空气压缩机或气源系统。
1.2 驱动气体进入空气阀：进入气动隔膜泵的压缩空气经过进气口后，会进入空气阀。
空气阀的作用是控制气体的进出，根据需要的工作状态来打开或关闭。
1.3 驱动气体进入隔膜室：经过空气阀的调控，驱动气体进入隔膜室。
隔膜室是气动隔膜泵的核心部件，它由两个隔膜组成，隔膜的材料通常为橡胶或聚四氟乙烯等耐腐蚀材料。
二、工作原理结构图2.1 隔膜室与吸入室连接：隔膜室与吸入室通过进出口连接，进出口上分别有吸入阀和排出阀。
当隔膜室内的压力低于吸入室时，吸入阀会打开，从而使介质进入隔膜室。
2.2 隔膜室与排出室连接：隔膜室与排出室也通过进出口连接，进出口上同样分别有吸入阀和排出阀。
当隔膜室内的压力高于排出室时，排出阀会打开，从而使介质排出隔膜室。
2.3 隔膜室的工作循环：气动隔膜泵的工作循环就是通过不断地开启和关闭吸入阀和排出阀来实现的。
当吸入阀打开时，隔膜室内形成负压，吸入介质；当排出阀打开时，隔膜室内形成正压，排出介质。
通过这样的循环，气动隔膜泵能够实现连续的吸入和排出。
三、气动隔膜泵的优点3.1 结构简单：气动隔膜泵的结构相对简单，由少量的部件组成，安装和维修都相对容易。
3.2 使用方便：气动隔膜泵只需要连接到压缩空气源即可工作，不需要额外的电源或其他外部设备。
3.3 适用范围广：气动隔膜泵适用于各种介质的输送，包括腐蚀性介质、高粘度介质等，具有较好的适应性。
四、气动隔膜泵的应用领域4.1 化工行业：气动隔膜泵广泛应用于化工行业，用于输送各种液体、浆料和腐蚀性介质等。
4.2 石油行业：气动隔膜泵在石油行业中用于油田采油、油品输送等方面。
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图气动隔膜泵工作原理图气动隔膜泵是一种通过气动力来驱动的离心式隔膜泵，其工作原理图如下：1. 气源：气动隔膜泵通过气源提供动力，通常使用压缩空气作为动力源。
2. 气动控制阀：气动控制阀用于控制气源进出隔膜泵的气腔，从而实现泵的工作和停止。
3. 隔膜：气动隔膜泵的核心部件是隔膜，隔膜将泵的进出口分隔开来，实现液体的吸入和排出。
4. 进液阀：进液阀位于泵的进口处，当进液阀打开时，液体被吸入泵的隔膜腔。
5. 排液阀：排液阀位于泵的出口处，当排液阀打开时，隔膜腔内的液体被排出。
6. 液体吸入：当气动控制阀打开时，气源进入泵的隔膜腔，使隔膜腔内的压力降低，液体被吸入。
7. 液体排出：当气动控制阀关闭时，气源停止进入泵的隔膜腔，此时隔膜腔内的压力上升，液体被排出。
8. 液体输送：随着气动控制阀的开关，液体不断地被吸入和排出，从而实现液体的输送。
气动隔膜泵工作原理结构图气动隔膜泵的结构图如下：1. 泵体：泵体是气动隔膜泵的主体部分，通常由金属材料制成，具有一定的强度和耐腐蚀性。
2. 隔膜：隔膜是气动隔膜泵的核心部件，通常由弹性材料制成，具有良好的密封性和耐腐蚀性。
3. 进液阀：进液阀位于泵的进口处，用于控制液体的吸入。
4. 排液阀：排液阀位于泵的出口处，用于控制液体的排出。
5. 气动控制阀：气动控制阀用于控制气源进出隔膜泵的气腔，从而实现泵的工作和停止。
6. 进液口：进液口是液体进入泵的通道，通常连接管道或容器。
7. 出液口：出液口是液体从泵中排出的通道，通常连接管道或容器。
8. 液体吸入管：液体吸入管连接进液口和进液阀，用于将液体引入泵的隔膜腔。
9. 液体排出管：液体排出管连接排液阀和出液口，用于将液体从泵的隔膜腔排出。
10. 气源接口：气源接口连接气动控制阀和气源管道，用于提供动力源。
以上是气动隔膜泵的工作原理图和结构图，通过气源驱动，隔膜的运动实现了液体的吸入和排出，从而实现了液体的输送。
气动隔膜泵安装方法
气动隔膜泵安装方法一、前言隔膜泵作为一种常用的输送设备，在许多工业领域都被广泛使用。
气动隔膜泵的安装方法对其正常运行起着重要作用。
本文将详细介绍气动隔膜泵的安装步骤和注意事项。
二、准备工作在开始安装气动隔膜泵之前，我们需要做好以下准备工作：1.检查设备：确认所购买的气动隔膜泵是否完好，并检查是否有缺陷或损坏。
2.选择安装位置：合理选择气动隔膜泵的安装位置，确保设备的稳定性和方便维修。
3.准备材料：准备所需的安装材料，如支架、螺栓、垫圈等。
三、安装步骤以下是安装气动隔膜泵的详细步骤：1. 安装支架•在选定的安装位置上安装支架，确保支架的牢固和稳定。
2. 固定气动隔膜泵•将气动隔膜泵放置在支架上，并使用螺栓固定设备。
注意螺栓的选择应合适，并确保紧固力合适，不可过紧或过松。
3. 连接气动隔膜泵的进出口•连接气动隔膜泵的进出口管道，确保连接紧密，无漏气现象。
在连接时需要注意管道的选择和安装方式，以确保管道系统的正常运行。
4. 连接压缩空气•将压缩空气管道与气动隔膜泵的气控单元连接，并确保连接牢固。
使用压缩空气之前，需要检查管道是否有漏气，以免影响气动隔膜泵的正常工作。
5. 安装安全阀和过滤器•根据需要，安装安全阀和过滤器。
安全阀用于保护气动隔膜泵并防止压力过高，过滤器用于过滤工作介质中的杂质，保护气动隔膜泵的正常运行。
6. 检查连接情况•在完成安装后，仔细检查所有连接部位，确保无漏气现象。
如有发现问题，及时进行处理。
7. 启动测试•完成安装后，进行启动测试，检查气动隔膜泵的运行情况。
确保设备能正常运转并达到预期效果。
四、注意事项在安装气动隔膜泵时，需要注意以下几点：1.安全防护：在安装过程中，必须严格按照相关安全规定执行，使用个人防护装备，如手套、护目镜等。
2.螺栓紧固：螺栓的紧固力度应适中，不可过紧或过松，以免影响设备的正常运行。
3.连接检查：在连接管道和气控单元时，要仔细检查连接情况，确保无漏气现象。
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图气动隔膜泵工作原理图气动隔膜泵是一种利用气体压缩空气驱动的正往复运动的隔膜泵。
它由气动马达、隔膜、阀体和液体室等组成。
本文将详细介绍气动隔膜泵的工作原理和结构图。
一、工作原理气动隔膜泵的工作原理是基于空气驱动力的转换。
当压缩空气进入气动马达时，气动马达会产生往复运动。
这种往复运动通过连接在气动马达上的连杆和曲柄机构传递给隔膜。
隔膜被迫进行上下运动，从而改变液体室内的容积。
当隔膜上升时，液体室内的压力降低，液体通过吸入阀进入液体室。
当隔膜下降时，液体室内的压力升高，液体通过排出阀排出。
这样，液体就能够被连续地吸入和排出，实现泵送的功能。
二、结构图气动隔膜泵的结构图如下所示：[图1：气动隔膜泵结构图]1. 气动马达：气动马达是气动隔膜泵的核心部件，它通过压缩空气产生往复运动，驱动隔膜泵的工作。
2. 隔膜：隔膜是气动隔膜泵的动力传递装置，它与气动马达相连，受到气动马达的往复运动的驱动，从而改变液体室内的容积。
3. 阀体：阀体是气动隔膜泵的控制装置，它通过控制液体室的进出口阀来实现液体的吸入和排出。
4. 液体室：液体室是气动隔膜泵的工作腔体，液体通过进出口阀进入液体室并被泵送出去。
5. 进出口阀：进出口阀是气动隔膜泵的关键部件，它通过控制液体的进出来实现泵送功能。
三、工作过程气动隔膜泵的工作过程可以分为吸入阶段和排出阶段。
1. 吸入阶段：当气动马达产生往复运动时，隔膜向上运动，液体室内的压力降低。
此时，进口阀打开，液体通过进口阀进入液体室。
同时，出口阀关闭，防止液体倒流。
2. 排出阶段：当隔膜向下运动时，液体室内的压力升高。
此时，进口阀关闭，防止液体倒流。
同时，出口阀打开，液体通过出口阀排出。
通过不断地往复运动，气动隔膜泵能够连续地吸入和排出液体，实现高效的泵送作业。
四、优点和应用气动隔膜泵具有以下优点：1. 能够泵送各种液体，包括高粘度、易挥发、腐蚀性液体等。
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图气动隔膜泵工作原理图：气动隔膜泵是一种以压缩空气为动力源的泵，其工作原理基于气动驱动和隔膜传动的原理。
它由气动马达、气动控制阀、进出口阀、泵体和隔膜等组成。
1. 气动马达：气动马达是气动隔膜泵的动力源，通过压缩空气的驱动产生动力，将动力传递给泵体。
2. 气动控制阀：气动控制阀用于控制气动隔膜泵的启停和流量调节。
当气动控制阀打开时，压缩空气进入气动马达，驱动泵体工作；当气动控制阀关闭时，压缩空气住手供给，泵体住手工作。
3. 进出口阀：进出口阀用于控制介质的进出。
当进口阀打开时，介质从进口进入泵体；当出口阀打开时，介质从泵体排出。
4. 泵体：泵体是气动隔膜泵的主要组成部份，通常由金属或者塑料制成。
泵体内部份为两个隔离的腔室，分别为吸入腔和排出腔。
隔膜将两个腔室隔开，且与泵体内壁密切贴合，形成密封。
5. 隔膜：隔膜是气动隔膜泵的核心部件，通常由弹性材料制成，如橡胶或者聚四氟乙烯等。
隔膜具有良好的弹性和耐腐蚀性能，能够实现泵体两个腔室的隔离。
当气动控制阀打开时，压缩空气通过气动马达传递给隔膜，使其产生蠕动运动，从而实现介质的吸入和排出。
工作原理结构图如下所示：[图1：气动隔膜泵工作原理结构图]1. 气动马达2. 气动控制阀3. 进出口阀4. 泵体5. 隔膜工作过程：1. 当气动控制阀打开时，压缩空气进入气动马达，驱动泵体工作。
2. 泵体的隔膜受到压缩空气的作用，产生蠕动运动，使得吸入腔的体积增大，形成负压。
同时，排出腔的体积减小，形成正压。
3. 由于负压作用，进口阀打开，介质从进口进入吸入腔。
4. 由于正压作用，出口阀关闭，介质无法从排出腔流出。
5. 随着隔膜的蠕动运动，介质被推入排出腔。
6. 当隔膜达到最大位移时，气动控制阀关闭，压缩空气住手供给。
7. 压缩空气住手供给后，隔膜恢复原状，吸入腔的体积减小，形成正压。
同时，排出腔的体积增大，形成负压。
8. 由于正压作用，进口阀关闭，介质无法从进口进入吸入腔。

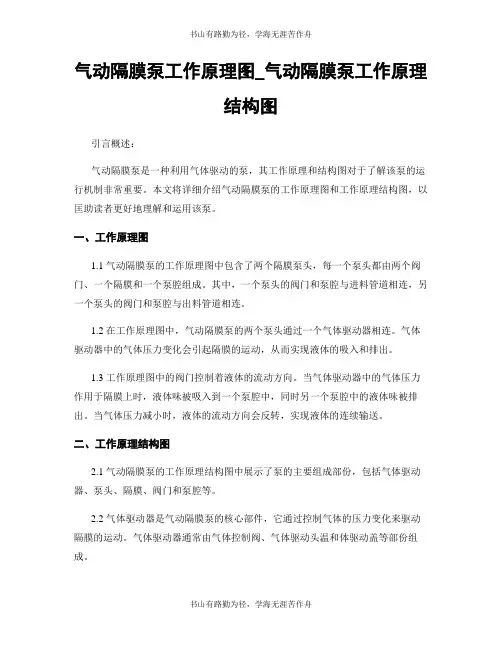

气动隔膜泵工作原理图_气动隔膜泵工作原理结构图
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图气动隔膜泵工作原理图气动隔膜泵是一种通过气动力驱动的离心式泵，它采用了独特的工作原理和结构设计，能够在各种恶劣的工作环境下高效稳定地进行液体输送。
下面将详细介绍气动隔膜泵的工作原理和结构图。
一、工作原理气动隔膜泵的工作原理基于气动力的传递和隔膜的运动。
它通过气动力将空气或气体传递到泵的气室中，使气室内的压力增加，从而使隔膜向前运动，吸入液体。
随着气室内压力的增加，隔膜将液体推向出口管道，完成液体的输送。
当气室内的压力减小时，弹簧的作用使隔膜向后运动，形成负压，吸入新的液体，循环往复。
二、结构图气动隔膜泵的结构主要包括气动部分、泵体部分和隔膜部分。
1. 气动部分：气动部分是气动隔膜泵的动力来源，它由气源接口、气控阀和气动驱动装置组成。
气源接口用于连接气源管道，气控阀用于控制气体的进出，气动驱动装置将气体的压力转化为机械动力，驱动隔膜的运动。
2. 泵体部分：泵体部分是气动隔膜泵的主体结构，它由进口管道、出口管道、泵腔和阀门组成。
进口管道用于吸入液体，出口管道用于排出液体，泵腔是液体的流通通道，阀门用于控制液体的流动方向。
3. 隔膜部分：隔膜部分是气动隔膜泵的核心组成部分，它由隔膜和隔膜连接杆组成。
隔膜是泵腔的隔离膜，将气室与液室分隔开，防止液体与气体直接接触。
隔膜连接杆将隔膜与气动驱动装置连接在一起，实现隔膜的运动。
三、工作过程气动隔膜泵的工作过程可以分为吸入过程和排出过程。
1. 吸入过程：当气控阀打开时，气体进入气室，气室内的压力增加，使隔膜向前运动。
同时，隔膜连接杆将液室的隔膜向后拉动，形成负压，液体通过进口管道进入泵腔。
2. 排出过程：当气控阀关闭时，气室内的压力减小，弹簧的作用使隔膜向后运动。
随着隔膜的向后运动，液体被推向出口管道，完成液体的排出。
四、优点和应用领域气动隔膜泵具有以下优点：1. 自吸能力强：由于气动隔膜泵采用气动力驱动，无需外部引水，能够在干燥状态下自吸液体，吸程高达5-7米。
skylink隔膜泵维修手册
1.3气源的保护
导向阀被污物堵塞、主气阀过早损坏漏气，是导致隔膜泵不工作的最常见原因。这主要是气源中杂物（沙尘、油垢、铁锈水等）进入气阀所致。
空气中通常含有一定水分，通常在空压机或储气罐出口安装过滤器、干燥器等只能够除去部分水分，经过一段长的铁质输气管道后，空气中仍然会有水分，容易形成铁锈水进入泵，从而堵塞、磨损气阀。特别是隔锈等硬物，对气阀的伤害非常大。
四、球阀和膜片的更换P.19-20
1.球阀的更换
2.膜片的更换
五、隔膜泵的常见配件P.21-22
六、隔膜泵的型号说明P.23
隔膜泵的使用
1.1、试泵
新泵接上气源后就可空打，气源供气要缓慢由小到大，尤其半寸、1寸的小泵更要注意这一点，空打的时间不要太长、气压不能太大，防止损害阀球。
1.2、安装
将泵安装在平整台面上，底脚固定，接上进出口管道、气源即可。
（图二十九）
如果出气量一致，表明该快接头正常，如果出气量不一样，表明母头可能已经损坏，必须更换。
3.2.3检查导向阀
如3.1.2所示
3.2.4检查球阀
如3.1.4所示
3.2.5检查气路密封件
以上的步骤如果还不能检查出泵的故障原因，请继续检查泵的以下气路密封件（图三十），如有损坏需要更换：
（图三十）
以上是针对造成隔膜泵工作无力等现象的常见原因进行的检查。通过这几个步骤的检查，基本上就可以找到隔膜泵工作无力的原因。
（图三十四）
再把插有螺栓定位的2层膜片安装到泵的中间体上，到膜片差不多紧固时，调整膜片的小孔对准中间体的螺丝孔，再把刚刚用来定位的螺丝取出，安装外腔体、上下球座。
注意：在装膜片时内外压板、膜片的方向不要弄错。
如有任何产品故障维修及售后方面的问题，请与Skylink隔膜泵供应商或我公司联系，用户需返修请寄以下地址：
