电气防误操作学习完整版本课件
防止电气误操作课件
建立监督机制
建立完善的监督机制，对电气操 作过程进行监督，及时纠正不规
范操作行为。
奖惩制度
制定奖惩制度，对遵守安全规定 的员工给予奖励，对违反规定的 员工进行惩罚，提高员工遵守规
定的积极性。
04
典型案例分析
案例一：某电厂误操作事故
事故经过 原因分析 防范措施
案例二：某变电站误操作事故
事故经过
防止电气误操作课件
目 录
• 电气误操作概述 • 电气误操作原因分析 • 防止电气误操作措施 • 典型案例分析 • 总结与展望
contents
01
电气误操作概述
电气误操作的定义 01 02
电气误操作的分类
电气误操作的危害
02
电气误操作原因分析
人为因素
01
缺乏安全意识
02 操作不熟练
03 疲劳或分心
设备因素
设备设计不合理
设备老化或故障
安全防护措施不足
管理因素
安全管理制度不完善
监督检查不到位
缺乏完善的安全管理制度和操作规程， 或者操作规程不明确，导致操作人员 无法正确执行操作。
缺乏有效的监督检查机制，无法及时 发现和纠正操作人员的误操作行为。
培训不足
ห้องสมุดไป่ตู้
对新员工或转岗员工未进行充分的安 全培训和教育，导致他们对电气设备 和系统的操作不熟悉。
03
防止电气误操作措施
提高安全意 识
定期开展安全教育培训 制定安全操作规程 建立安全文化
完善操作规程
定期审查操作规程
01
制定应急预案
02
培训员工掌握操作规程
03
强化设备管理
定期维护保养设备
防止电气误操作课件
CATALOG
DATE
ANALYSIS
SUMMARY
防止电气误操作课件
目录
CONTENTS
• 电气误操作概述 • 常见电气误操作原因分析 • 防止电气误操作措施 • 防止电气误操作实例分析 • 总结与展望
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
01
电气误操作概述
环境因素
恶劣环境影响
如高温、潮湿、振动等恶劣环境 条件可能影响操作人员的正常判 断和操作，增加误操作的风险。
自然灾害影响
如雷电、大风等自然灾害可能导 致电气设备故障或损坏，从而引 发误操作。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
03
防止电气误操作措施
提高安全意识
定期开展安全意识培 训，确保员工了解电 气误操作的危害和后 果。
展望未来防止电气误操作的发展方向
1 2 3
智能化监控和管理
利用物联网、大数据和人工智能等技术，实现对 电气设备和操作过程的实时监控和智能管理，提 高操作的准确性和安全性。
完善标准和规范
制定更加严格的电气安全标准和规范，加强对电 气设备生产和使用的监管，从源头上减少误操作 风险。
提高员工素质和意识
加强员工培训和教育，提高员工的电气安全意识 和操作技能水平，培养一支高素质的电气操作队 伍。
电气误操作的危害
01
02
03
设备损坏
电气误操作可能导致设备 短路、过载、烧毁等，造 成设备严重损坏。
系统故障
电气误操作可能引发系统 连锁反应，导致整个系统 故障，影响正常供电和生 产。
五防系统培训课件
内
容
第一部分：防止电气误操作相关规定 第二部分：微机防误系统工作原理 第三部分：微机防误系统的使用
第四部分：微机防误装置日常维护
第一部分 防止电气误操作相关规定
内容
国网公司对防止电气误操作的相关规定
国家电网公司结合发变电工程技术改造的要求，先后发 布了《二十五项反措》、《十八项电网重大反事故措施》， 特别是2006年10月颁布的《防止电气误操作安全管理规定》 对变电站防止电气误操作做出了重要规定：
-37 -w
-3 113 -2
-1 正母 副母
误 入 带 电 间 隔
防误基本手段：通过对一次设备加锁（机械、电气），对 违反操作票顺序的操作实施强制性闭锁。
第二部分
微机防误系统工作原理
内容
微机防误系统工作原理
系统的组成 系统工作原理及特点 防误主机主要功能 电脑钥匙主要功能
闭锁锁具主要功能 五防与监控通讯功能 遥控闭锁装置功能介绍
原理
防误主机主要功能
1011001000111010011101010011011101010011011
防误主机是微机防误闭锁装置中人机交互的操作界面。在 防误主机上可进行下述主要功能的操作： (1) 开关对位功能: 检查模拟图与现场设备状态是否一致； (2) 检验操作票功能: 按操作票内容在微机模拟屏上预演操作, 工控主机根据预先储存的规则对每项操作进行判断； (3) 与电脑钥匙通信功能: 将正确的操作票内容传送给电脑钥匙 以进行解锁、倒闸操作。接收电脑钥匙回传的操作信息。
状态检测器挡板
挂锁
U型固定架
主轴180°旋转
状态检测器
机械编码锁是一种具有机械闭锁的机械锁具，通过打开或闭锁电气设 备的机械操作机构，对手动操作的电气设备进行闭锁。 主要用于手动操作的隔离开关、接地刀闸、临时接地线、网门的闭锁。

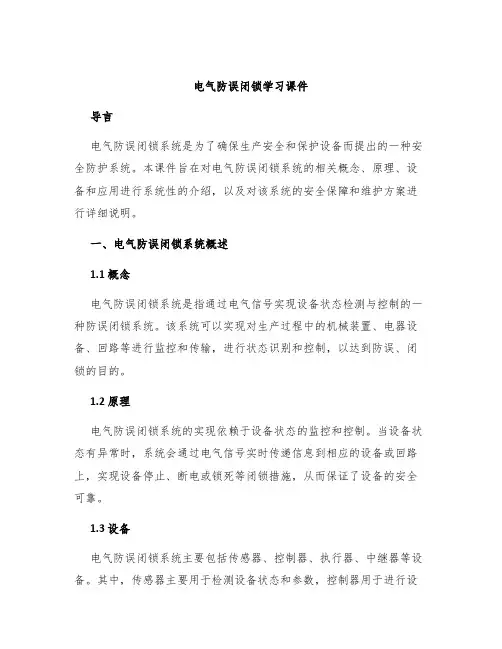

电气防误闭锁学习课件
电气防误闭锁学习课件导言电气防误闭锁系统是为了确保生产安全和保护设备而提出的一种安全防护系统。
本课件旨在对电气防误闭锁系统的相关概念、原理、设备和应用进行系统性的介绍，以及对该系统的安全保障和维护方案进行详细说明。
一、电气防误闭锁系统概述1.1 概念电气防误闭锁系统是指通过电气信号实现设备状态检测与控制的一种防误闭锁系统。
该系统可以实现对生产过程中的机械装置、电器设备、回路等进行监控和传输，进行状态识别和控制，以达到防误、闭锁的目的。
1.2 原理电气防误闭锁系统的实现依赖于设备状态的监控和控制。
当设备状态有异常时，系统会通过电气信号实时传递信息到相应的设备或回路上，实现设备停止、断电或锁死等闭锁措施，从而保证了设备的安全可靠。
1.3 设备电气防误闭锁系统主要包括传感器、控制器、执行器、中继器等设备。
其中，传感器主要用于检测设备状态和参数，控制器用于进行设备状态的控制和转化，执行器主要用于执行闭锁措施，中继器用于进行信息的传输和协调。
1.4 应用电气防误闭锁系统广泛应用于各类生产装置、机械设备、输配电系统等领域，特别是在石化、冶金、电力等高危行业中应用较为广泛。
这么做不仅能够保证生产安全，也能够提高设备的稳定性、可靠性和控制性能。
二、电气防误闭锁系统的安全保障2.1 安全功能要求为了保证电气防误闭锁系统的安全性，必须满足一定的安全功能要求。
这包括设备运行状态的监测、异常检测、转换控制、信息传输、闭锁控制、干扰隔离等。
2.2 安全措施为了提高电气防误闭锁系统的安全水平，应在系统设计和应用中采取适当的安全措施。
这主要包括分级安全控制、漏电保护、灵敏度调整、备件配置、安全培训等。
三、电气防误闭锁系统的维护方案3.1 维护原则为确保电气防误闭锁系统的稳定性和可靠性，应采取一系列的维护措施。
主要包括保养维护、日常检查、定期巡视、运行记录、安全培训等。
3.2 维护流程电气防误闭锁系统的维护流程主要包括以下几个方面：设备组成清单的备案、设备保养维护计划的制定、日常巡视与检查的实施、维护记录的填写和汇总、维护风险评估和应急预案的制定。
防误装置培训ppt课件
机械联锁 优点：闭锁直观、不易损坏、检修工作量小， 操作方便等 缺点：不能实现横向关联设备的防误闭锁
防误装置的种类
电气类装置
电气闭锁 定义：是利用断路器、隔离开关、接地刀闸的 辅助接点、柜门的行程触点、带电显示器的触 点，接通或断开电气操作电源而实现“五防” 闭锁目的。主要用于电动刀闸、地刀的控制回 路。 缺点：二次回路复杂，安装、维护工作量大。 • 电磁闭锁 优点：操作方便，操作过程中没有辅助开锁动 作，是防止误入带电间隔的闭锁环节中不可缺 少的闭锁元件。 缺点：易受潮锈蚀导致失灵，维护成本较高。
操作系统组成图
防误操作步骤
操作时，运行人员按照操作票的顺序进行操作， 当遇到需要手动操作的一次设备时，按照电脑钥匙 的提示将电脑钥匙插入相应的编码锁内，通过其探 头（有线或无线）检测操作的对象是否正确，若正 确则显示正确提示信息，同时开放其闭锁回路或机 构，这时就可以进行倒闸操作；当遇到需要由监控 系统操作的设备时，则应按照电脑钥匙的提示将电 脑钥匙插回到传输适配器的传输口，监控操作结束 并且设备实际变位后，按照提示从传输适配器上拔 下电脑钥匙，然后继续下一步操作；当遇到需要对 遥控闭锁控制器或遥控闭锁装置解锁的操作时，则 应按照电脑钥匙的提示将电脑钥匙插回到传输适配 器的传输口，待解锁成功后再进行操作
五、UT-2000IV微机五防闭锁装置
UT-2000IV型微机防误操作系统工作流程
接受调度 操作命令 开票并打 印操作票 在防误主 机确认状 态 在主机上 进行模拟 预演 执行倒闸 操作
遥控设备：电脑 钥匙回传，防误 主机向监控系统 发送解锁指令
监控系统 操作遥控 设备
监控系统回传变 化信息，一次图 上自动变位为操 作后状态
电气防误操作学习课件2017.11.02
五、电气操作时万用表档位选择错 误
六、用万用表卡测电流时不拔表线
七、设备停送电时不戴绝缘手套
八、挂接地线时先挂导体端再挂接地端
九、带接地刀闸或接地线送电
十、验电时越过验电器护环
十一、操作时监护人和操作人位置不对
十二、操作票跳项或者漏项操作
十三、操作票操作任务写错涂改
十四、不戴绝缘手套拆挂接地线
邹平四电110KVⅡ母母差保护动作
事故经过：
暴露问题：
操作中常见的操作陋习
操作陋习是发生操作的根源
一、操作人和监护人不认真核对 设备名称、编号而走错设备位置
二、操作人员精神状态不佳，监护 人未起到监护的责任
三、操作前不到就地检查电机接线 情况盲目送电
四、400V停送电操作时绝缘手套太 厚，手指张开，误碰到运行的设备
• 原因分析：技术中心调试电气室人员 正在220kV GIS配电室进行#1主变高压 侧2526开关间隔的调试工作，在模拟 试验2526开关间隔密度继电器时，在 没有找到密度继电器KD1接点的情况下， 误将编号与其相似的2526-1刀闸电机 控制回路继电器KD11按下，导致2526 -1刀闸合闸，母线三相短路接地，220 kVⅠ母母差保护动作。
三、跳项、漏项操作引起误操作的防范 措施 • 1）操作中必须按操作票所列项目顺序 依次进行操作。禁止跳项、倒项、添 项和漏项操作。 • 2）进行每一项操作后，操作人在监 护人监护下检查操作质量良好后，监 护人应立即在该操作项目左侧打 “√”，以保证按操作票所列项目顺 序进行操作。对尚未操作完的项目严 禁打“√”。
• 6、擅自操作运行中的设备造成误操 作； • 7、闭锁装置功能不全或擅自解除闭锁 装置造成误操作 ； • 8、操作时监护不到位造成误操作 ； • 9、操作人员不熟悉现场设备及运行 规程 造成误操作； • 10、漏退或误投保护连接片造成误操 作。
安全知识讲课-防止电气误操作事故(1)
安全知识讲课-防止电气误操作事故(1)安全知识讲课-防止电气误操作事故电气误操作事故是一类极易发生的事故，为了避免此类事故的发生，我们有必要对于安全知识进行讲解。
本次讲课的主要内容将涉及电气知识、电气设备的操作规范以及遇到事故后的紧急处理措施。
一、电气知识1、电源的分类根据电源的类型，电气系统可以分为三类：独立电源、集中电源以及分布式电源。
2、电线的规格在电气设备的安装过程中，一定要严格按照规格要求使用电线，以保证电气设备的正常工作。
二、电气设备的操作规范1、使用电气设备前的注意事项在使用电气设备前，一定要确认设备的安装是否规范，并检查电气设备本身是否存在漏电等隐患。
同时，还需要了解设备相关的安全知识，以便能够正确使用和维护设备。
2、操作时的注意事项在电气设备的操作过程中，不得使用潮湿或者带有异物的手套，操作人员应该穿着绝缘性较好的工作服，并尽可能避免触碰电气设备的导电部分，以减少因操作不当造成的事故发生。
三、遇到事故后的紧急处理措施1、紧急处理前的安全保护在遇到电气事故时，首先要做好相应的安全保护措施，如切断电源等。
同时，还需要进行必要的急救措施以及紧急处理。
2、急救措施在遇到电气事故时，应立即拨打治安警察电话，同时做好急救措施，如进行人工呼吸等，以减少事故的伤害程度。
3、紧急处理方法在遇到电气事故时，应立即切断电源，以减少事故的扩散程度。
同时，还需要根据具体情况采取一些紧急处理措施，如采取泄放电荷等措施，以保证人员的安全。
总的来说，在日常工作中，我们应该积极地做好电气安全知识的宣传和培训，提高大家的安全意识，避免因电气误操作而导致的事故发生。
同时，还应及时对电气设备进行检修和维护，以保证设备的正常使用和工作效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 8、操作时监护不到位造成误操作 ； • 9保护连接片造成误操
作。
电气防误操作学习完整版本
各种误操作的防范措施
电气防误操作学习完整版本
一、无票及错票操作的防范措施
• 1）倒闸操作必须根据调度员或值班负责 人的命令，受令人做好记录复诵无误执 行。没有上述命令，任何人不得擅自进 行操作。
电气防误操作学习完整版本
• 2） 进行断开断路器操作前，应检查表计 指示情况，如表计指示断路器仍通过正常 负荷电流，对断开断路器操作项目的目的 不清楚时，应向调度汇报搞清操作目的后 再进行操作。
• 3）使用可靠的通信工具，保证良好的通 话质量，避免因听不清楚而造成误操作。
电气防误操作学习完整版本
六、人员擅自操作运行中的设备造成误 操作 的防范措施
电气防误操作专项培训
安全技术部
2017年11月
电气防误操作学习完整版本
目录
1. 什么是电气误操作 2. 电气误操作的主要类型 3.发生误操作的原因 4.各种误操作的防范措施 5.热电公司几起典型的人员误操作 6.电气人员操作中常见的操作陋习
电气防误操作学习完整版本
•什么是电气误操作
电气误操作是指电气值班人员在执行操作 指令和其它业务工作时，思想麻痹，违反 《安规》和现场作业的具体规定，不履行 监护复诵制度、看错或误碰触设备造成的 违背操作指令意愿的错误结果或者由此产 生的严重后果，误操作是违章操作的典型 反映，也是电力生产中恶性事故的综称
电气防误操作学习完整版本
• 3）执行操作任务时，必须由监护人携带经 审查、模拟预演无误的操作票，按操作票所 列顺序依次进行操作，严禁凭印象不带操作 票进行操作。 • 4）操作时，应由监护人、操作人按经审查、 模拟预演无误的操作票所列项目逐项认真进 行操作，其他领导人员、工作人员不应干扰 操作。如发现操作人员在执行操作中有问题 时，领导和工作人员可以向监护人指出，讲 明存在的问题和正确做法。具体执行仍由监 护人、操作人按操作票顺序进行操作，禁止 操作中越过监护人电气防乱误操作指学习完挥整版本。
•1） 倒闸操作必须根据调度员或值班
负责人的命令由当值运行人员进行。 其他检修、试验、施工人员无权进行 运用中的高压电气设备的任何操作。 工作中如发现问题或工作需要操作设 备时，应向当值运行人员提出。由当 值运行人员进行操作。
电气防误操作学习完整版本
• 2） 非当值运行人员不掌握当时的运行方 式情况，因此也无权进行倒闸操作。如认 为需要操作时，应向当值值班负责人提出， 由当值值班负责人根据情况决定是否进行 操作。禁止非当值运行人员擅自操作运行 中的设备。 • 3）加强现场管理，禁止无关人员进入生产 现场，特别是主控室、保护间。
• 2）进行操作前由操作人根据操作任务， 设备系统的运行方式和运行状态填写操 作票，填写完毕经自己审查无误后，交 监护人审查，并经值班负责人以至值长、 站长逐级进行审查把关，以防止操作票 错误造成误操作。
电气防误操作学习完整版本
• 3）为保证操作项目和顺序的正确，操作 人和监护人应在符合现场实际运行方式的 模拟图板上认真进行模拟预演，以检验操 作票所列项目和顺序是否有漏项、倒项、 添项，发现问题，即予纠正。
电气防误操作学习完整版本
七、闭锁装置功能不全或擅自解除闭锁 装置造成误操作的防范措施
电气防误操作学习完整版本
五、授令不清或联系不当造成误操 作的防范措施
• 1）值班调度员发布操作命令的全过程 （包括授令方复诵命令）和听取执行命令 的报告时，都要录音并做好记录。在发布 和和接受操作命令时，双方应互通单位、 姓名。使用调度术语。对有双重编号的设 备，下达命令和复诵时应使用双重编号。 受令人接受命令时，应将操作命令记入运 行记录簿中，并按记录复诵核对无误。
四、 操作不到位及处理不当造成误操作 的防范措施
• 1）操作过程中，监护人与操作人应认 真检查操作是否到位，操作完毕后应 对操作过的系统再做一次全面检查。
• 2）进行拉开刀闸的操作项目时，当拉 开刀闸后应认真检查，检查防止因刀 刃自重下落合闸的销子是否栓牢。
• 3）出现操作失误时，应沉着冷静，避 免因急于恢复而造成人为扩大事故。
• 4）经审查无误的操作票，在执行操作前 如运行方式有变化，则应重新履行审查程 序。以防止运行方式改变后，原审查无误 的操作票不符合变动后的运行方式而发生 事故。
电气防误操作学习完整版本
二、不核对设备双重编号造成误操作 的 防范措施
• 1）在进行每项操作前，监护人和操作人 应首先按操作票所列该项操作项目核对设 备的名称、编号、运行状态无误后，在进 行操作。
电气防误操作学习完整版本
发生误操作的原因：
• 1、无票及错票操作 ； • 2、不核对设备名称和编号造成误操
作； • 3、跳项、漏项操作引起误操作 ； • 4、操作不到位及处理不当造成误操
作； • 5、授受不清或联系不当造成误操作；
电气防误操作学习完整版本
• 6、擅自操作运行中的设备造成误操 作；
电气防误操作学习完整版本
电气误操作的主要类型： • 1、误碰运行设备元件； • 2、误动保护触点； • 3、误合设备电源开关； • 4、误投退保护或回路压板；
电气防误操作学习完整版本
• 5、带负荷拉合隔离开关； • 6、误挂（误合）、误拆接电线
（接地刀闸） • 7、带地线（接地刀闸）合闸或者
带电挂接地线（合接地刀闸）
• 2）倒闸操作必须由两人执行，其中一人 对设备较为熟悉者作监护。
• 3）在现场设备上应标有醒目的双重编号， 必要时可设置声光提装置，同时应保证现 场有充足的照明条件。
电气防误操作学习完整版本
三、跳项、漏项操作引起误操作的防范 措施 • 1）操作中必须按操作票所列项目顺序 依次进行操作。禁止跳项、倒项、添项 和漏项操作。 • 2）进行每一项操作后，操作人在监护 人监护下检查操作质量良好后，监护人 应立即在该操作项目左侧打“√”，以 保证按操作票所列项目顺序进行操作。 对尚未操作完的项目严禁打“√”。
