电动车用48V转12V电源转换器芯片3845分解图册
电动车（48v）充电原理图
电动车（48v）充电原理图充电器．一插上电源，充电器一点反应都没有．但储能电容还有电，如果不及时在这里放电的话，还会让你心惊肉跳一下，很难受。
首先确定13007是否好，测二个管子的中点电压是否是150V，是150V就是电容68UF/400V到大变压器电路之间有问题。
不是150V就是二只240K启动电阻有一只坏了。
大部分是后一种情况。
如果是3842的电路一般是启动电阻变的无穷大，那两个2.2欧姆的电阻也要检查。
TL494充电器原理与维修电动自行车充电器多采用开关电源，型号虽多，但电路结构大同小异，主要区别在于所选的脉宽调制（PWM）芯片不同如（UC3845、UC3842、SG3524、TL494）。
常用电动车充电器根据电路结构可大致分为两种。
第一种充电器的控制芯片一般是以TL494为核心，推动2只13007高压三极管。
配合LM324（4运算放大器），实现三阶段充电。
还有一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
一、电路原理根据实物测绘的佳腾牌充电器电路原理如图1所示。
整机可分为PWM产生和推动电路、功率开关变换电路、充电状态指示电路和交流输入电路四个部分。
1.PWM产生和推动电路PWM产生电路由IC1TL494和外围元件构成。
TL494是PWM开关电源集成电路。
引脚功能和内部框图如图2所示。
IC1的第5、6脚外接的C10、R19是定时元件，决定锯齿波振荡器的振荡频率，F=1.1/RC，按图中数值为50KHz。
第14脚是+5V基准电压输出端，除芯片内部使用外，还直接或分压后供第2、4、13脚和IC2使用。
第13脚为输出方式控制端，该脚接低电平时为单端输出方式，图中接第14脚+5V高电平，为双端输出方式。
第4脚为死区电压控制端，该脚电压决定死区时间。
电位升高，死区时间延长，输出脉宽变窄，当电压大于锯齿波电压时，输出脉宽将变得很窄，甚至停振。
凡输出端采用全桥或半桥式的开关电路，都要正确设置死区时间，以免两个开关管同时导通，发生电源短路的危险。
12v升压48v电路图大全(五款模拟电路设计原理图详解)
12v升压48v电路图大全（五款模拟电路设计原理图详解）12v升压48v电路图（一）直流-直流变换器（DC-DC）是一种将直流基础电源转变为其他电压种类的直流变换装置。
目前通信设备的直流基础电源电压规定为48V，由于在通信系统中仍存在24V（通信设备）及+12V、+5V（集成电路）的工作电源，因此，有必要将48V基础电源通过直流-直流变换器变换到相应电压种类的直流电源，以供实际使用。
DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。
斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton（通用），二是频率调制（1）Buck电路--降压斩波器，其输出平均电压U0小于输入电压Ui，极性相同。
（2）Boost电路--升压斩波器，其输出平均电压U0大于输入电压Ui，极性相同。
（3）Buck-Boost电路--降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电感传输。
（4）Cuk电路--降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电容传输。
还有Sepic、Zeta电路。
上述为非隔离型电路，隔离型电路有正激电路、反激电路、半桥电路、全桥电路、推挽电路。
12v升压48v电路图（二）SX1328是一款宽电压输出，DC-DC转换器。
输入电压范围是15V至32V，输出电压范围是5V至42V可调，内部MOSFET输出开关电流可高达3A，400KHz开关频率，内置软启动功能、过压保护、短路保护，采用标准的TO263-5无铅封装。
同时，该芯片可用于升降压稳压方案：10V~30V输入、输出稳定在12V，高效率、低成本、性能卓越。
SX1328应用电路非常简单，外围器件极少。
12v升压48v电路图（三）电动车用，48V／12V直流转换器是为了给整车照明及信号供电的装置，其电压输出为满足大灯照明（12V/35W）、转向灯（12V／8W2）和喇叭（12V ／36W）分别使用或共同使用而设计，并能对负载过载起保护作用，其工作原理图见图1。
市场上最常用的两款电动车充电器电路原理及维修
市场上最常用的两款电动车充电器电路原理及维修2007/05/20 09:42常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1图表1 工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V 工作电源。
电动车充电器原理及结构
电动车充电器原理及维修常用电动车充电器依据电路结构可大体分为两种。
第一种是以 uc3842 驱动场效应管的单管开关电源，配合 LM358 双运放来实现三阶段充电方式。
其电原理图和元件参数见图表 1点击图片在新窗口查察清楚大图图表 1工作原理： 220v 交流电经 T0双向滤波控制搅乱， D1 整流为脉动直流，再经 C11滤波形成牢固的 300V 左右的直流电。
U1 为 TL3842 脉宽调制集成电路。
其 5 脚为电源负极， 7脚为电源正极， 6脚为脉冲输出直接驱动场效应管 Q1(K1358) 3 脚为最大电流限制，调整R25(2.5 欧姆 )的阻值可以调整充电器的最大电流。
2脚为电压反响，可以调理充电器的输出电压。
4脚外接振荡电阻R1, 和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到间隔高压的作用，以防触电。
第三是为 uc3842 供给工作电源。
D4为高频整流管（ 16A60V ）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精良基准电压源，配合U2( 光耦合器4N35) 起到自动调理充电器电压的作用。
调整w2(微调电阻 )可以细调充电器的电压。
D10 是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（欧姆， 5w ）改变 W1 的阻值可以调整充电器转浮充的拐点电流（200 －300 mA ）通电开始时， C11上有 300v 左右电压。
此电压一路经 T1加载到 Q1。
第二路经 R5,C8,C3, 达到U1的第7脚。
逼迫U1启动。
U1 的6脚输出方波脉冲，Q1 工作，电流经 R25 到地。
同时T1副线圈产生感觉电压，经 D3,R12 给 U1 供给靠谱电源。
T1输出线圈的电压经 D4,C10 整流滤波获取牢固的电压。
此电压一路经 D7（D7 起到防范电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为 LM358( 双运算放大器，1脚为电源地，8脚为电源正 )及其外面电路供给 12V 工作电源。

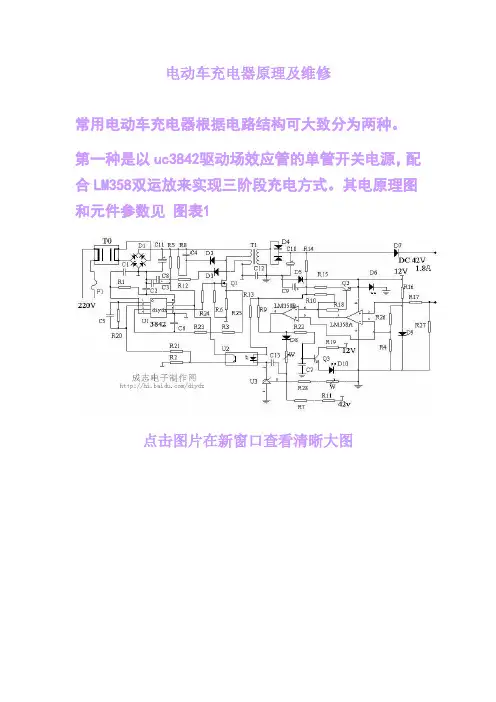

电动车充电器原理及结构
电动车充电器原理及维修常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1点击图片在新窗口查看清晰大图图表1工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管， U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
48伏电瓶车充电器基础学习知识原理图
48伏电瓶车充电器原理图常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1点击图片在新窗口查看清晰大图图表1工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
电动车充电器图解原理与维修
电动车充电器原理和维修-两种充电器常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见（图表1）220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V 左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管， U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
电动车充电器原理及结构
电动车充电器原理及维修常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1点击图片在新窗口查看清晰大图图表1工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
36v48v 电动车转换器电路原理图
36V48V/12 DC/DC 电动车转换器电路原理图因本人电动车48V--12V的DC--DC转换器坏了,在网上一直没找到相关资料,特剖析了供同行维修或自制参考,电路图本人检查了若干次,做到万无一失,并另付本人检测场效应管的经验!工作原理：本图是根据实物剖析而来，电源经D2、R1为IC1提供+12V左右的电压，6脚输出脉冲经C4和变压器耦合后驱动Q1振荡，当Q1导通后输出电流通过L经C9滤波后向负载供电，当Q1截止时，变压器式电感B3磁能转变为电能，其极性左负右正，续流二极管D4导通，电流通过二极管继续向负载供电，使负载得到平滑的直流，当输出电压过低或过高时，从电阻R11、R10、R9组成的分压电路中得到取样电压送到IC1 2脚与内部2.5V基准电压比较后控制Q1导通脉宽，从而使输出电压得到稳定。
当负载电流发生短路或超过8A时，IC1 3脚电压的上升会控制脉宽使Q1截止，以确保Q1的安全。
C8和R7构成振荡时间常数，本电路的振荡频率为65KHz，其计算公式为下：3845内部结构及引脚功能①误差放大器输出/补偿②电压反馈输入③电流取样输入④振荡电路时间常数⑤地⑥开关管驱动脉冲输出⑦电源⑧5V基准电压一般与振荡器相接附：数字万用表测场效应管的方法：用二极管档红表笔接栅极G，黑表笔接源极S，数字表显示1，黑表笔接S不动，将红表笔移至漏极D，此时数字表应显示150-300左右的数值，将红表笔接源极S，黑表笔接漏极D，此时应有60-100的数据，然后换过来，即S接黑，D接红，此时数据还是在150-300左右，用手一边接D，一边碰一下栅极G或用镊子短路DS，此时数据会慢慢变为无穷大1，然后交换表笔，即S接红，D接黑，数据将在500左右，此时证明该管是好的！（纯属个人领悟，不足之处还望谅解）附36v转换器。
电动车充电器原理及结构
电动车充电器原理及维修常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1点击图片在新窗口查看清晰大图图表1工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
电动车48V充电器原理图与维修
电动车48V充电器原理图与维修电动车充电器实际上就是一个开关电源加上一个检测电路，目前很多电动车的48V充电器都是采用 KA3842和比较器LM358来完成充电工作原理图如图1所示220V电流电经LF1双向滤波.VD1-VD4整流为脉动直流电压，再经C3滤波后形成约300V的直流电压，300V直流电压经过启动电阻R4为脉宽调制集成电路IC1的7脚提供启动电压，IC1的7脚得到启动电压后，(7脚电压高于14V时，集成电路开始工作），6脚输出PWM脉冲，驱动电源开关管（场效应管）VT1工作在开关状态，流通过VT1 的S极-D极-R7-接地端.此时开关变压器T1的8-9绕产生感应电压，经VD6,R2为IC1的7脚提供稳定的工作电压，4脚外接振荡阻R10和振荡电容C7决定IC1的振荡频率，IC2(TL431)为精密基准压源，IC4(光耦合器4N35)配合用来稳定充电压，调整RP1(510欧半可调电位器）可以细调充电器的电压，LED1是电源指示灯.接通电源后该指示灯就会发出红色的光。
VT1开始工作后，变压器的次级6-5绕组输出的电压经快速恢复二极管VD60整流,C18滤波得到稳定的电压（约53V).此电压一路经二极管VD70(该二极管起防止电池的电流倒灌给充电器的作用）给电池充电，另一路经限流电阻 R38,稳压二极管 VZD1,滤波电容C60,为比较器IC3(LM358)提供12V工作电源，VD12为IC3提供基准压，经R25，R26，R27分压后送到IC3的2脚和5脚。
正常充电时，R33上端有0.18-0.2V的电压，此电压经 R10加到IC3的3脚，从1脚输出高电平。
1脚输出的高电平信号分三路输出，第一路驱动VT2导通，散热风扇得开始工作，第二路经过电阻R34点亮双色二极管 LED2中的红色发光二极管，第三路输入到IC3的6脚，此时7脚输出低电平，双色发光二极管LED2中的绿色发光二极管熄灭，充电器进入恒流充电阶段。
市场上最常用的两款电动车充电器电路原理及维修
市场上最常用的两款电动车充电器电路原理及维修2007/05/20 09:42常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1图表1 工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
48v转12v隔离拓扑
48v转12v隔离拓扑1.引言1.1 概述概述部分是对整篇文章进行介绍和概括，给读者一个整体的了解。
在48V转12V隔离拓扑的概述中，可以从以下几个方面进行描述：概述部分：随着电子技术的不断发展，电能的转化和应用也越来越广泛。
而针对电能转换中的特定需求，48V转12V隔离拓扑应运而生。
该拓扑结构是一种常见的电能转换方案，通过将输入电压从48V转换为12V输出，能够满足许多电子设备和系统的工作要求。
在48V转12V隔离拓扑中，关键的组成部分是隔离变压器。
通过利用变压器的绕组耦合特性，实现输入电压与输出电压之间的隔离，从而有效地解决了一些应用场景中的安全和电气隔离问题。
本篇文章将重点介绍48V转12V隔离拓扑的基本原理、工作原理、应用领域以及优势。
通过深入理解这一电能转换方案，读者将能够更好地了解并应用于实际工程中，实现高效、稳定的电能转化。
接下来，我们将从基本到进阶的角度分别介绍48V转12V隔离拓扑的原理和工作原理，以及它在通信、工业控制、新能源等领域的应用案例。
最后，我们将对该拓扑结构进行总结，并展望未来的发展潜力。
通过本篇文章的阅读，读者将能够全面了解48V转12V隔离拓扑的重要性和应用前景，从而为自己在电能转化方面的研究和实践提供有益的指导和启发。
1.2 文章结构本文将围绕48V转12V隔离拓扑展开详细的介绍和分析。
文章结构如下：第一部分为引言，主要包括概述、文章结构和目的。
在概述部分将介绍48V转12V隔离拓扑的基本概念和重要性。
文章结构部分则对整篇文章的组织结构进行说明，为读者提供整体的文章脉络。
目的部分将阐述本文的写作目的，即为读者提供关于48V转12V隔离拓扑的全面了解。
第二部分为正文，包括48V转12V隔离拓扑的基本原理和工作原理以及其应用领域和优势。
在基本原理和工作原理部分，将详细介绍48V转12V隔离拓扑的工作原理和关键技术。
在应用领域和优势部分，将探讨该拓扑在不同领域的广泛应用以及相对于其他拓扑结构的优势。
电动车充电器图解原理与维修
电动车充电器原理和维修-两种充电器常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见（图表1）220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V 左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管， U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
12-48vDC-DC变化
48V-12V的DC/DC转换器电路原理来源:网友推荐作者:电子高手字号:[大中小]因本人电动车48V--12V的DC--DC转换器坏了,在网上一直没找到相关资料,特剖析了供同行维修或自制参考,电路图本人检查了若干次,做到万无一失,并另付本人检测场效应管的经验!工作原理：本图是根据实物剖析而来，电源经D2、R1为IC1提供+12V左右的电压，6脚输出脉冲经C4和变压器耦合后驱动Q1振荡，当Q1导通后输出电流通过L经C9滤波后向负载供电，当Q1截止时，变压器式电感B3磁能转变为电能，其极性左负右正，续流二极管D4导通，电流通过二极管继续向负载供电，使负载得到平滑的直流，当输出电压过低或过高时，从电阻R11、R10、R9组成的分压电路中得到取样电压送到IC1 2脚与内部2.5V基准电压比较后控制Q1导通脉宽，从而使输出电压得到稳定。
当负载电流发生短路或超过8A时，IC1 3脚电压的上升会控制脉宽使Q1截止，以确保Q1的安全。
C8和R7构成振荡时间常数，本电路的振荡频率为65KHz，其计算公式为下：3845内部结构及引脚功能①误差放大器输出/补偿②电压反馈输入③电流取样输入④振荡电路时间常数⑤地⑥开关管驱动脉冲输出⑦电源⑧5V基准电压一般与振荡器相接附：数字万用表测场效应管的方法：用二极管档红表笔接栅极G，黑表笔接源极S，数字表显示1，黑表笔接S不动，将红表笔移至漏极D，此时数字表应显示150-300左右的数值，将红表笔接源极S，黑表笔接漏极D，此时应有60-100的数据，然后换过来，即S接黑，D接红，此时数据还是在150-300左右，用手一边接D，一边碰一下栅极G或用镊子短路DS，此时数据会慢慢变为无穷大1，然后交换表笔，即S接红，D接黑，数据将在500左右，此时证明该管是好的！（纯属个人领悟，不足之处还望谅解）TAG标签：48V-12V DC/DC转换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动车用48V转12V的DC/DC转换器电路图发现一款长通牌48V转12V电源转换器，电路简洁，用料少，便于自制，特分解后绘制出电路图供爱好DIY的朋友们赏玩。
工作原理：本图是根据实物剖析而来，电源经36K电阻为TD3845A提供12V左右的电压，6脚输出脉冲经22欧电阻驱动D1振荡，输出电流通过电感T经220uF电容滤波后向负载供电，当D1截止时，变压器式电感T将磁能转变为电能，其极性左负右正，续流二极管D2导通，电流通过二极管继续向负载供电，使负载得到平滑的直流电。
集成电路3脚为过流检测，通过1K电阻对场管电流取样。
集成电路2脚为过压检测，通过FR157将输出电压反馈到集成电路7脚，一方面给7脚供电，一方面经36K电阻提供给2脚做过压检测。
材料的选用：电阻和电容等常用件已标注在电路图上，主要是电感的绕制，应选EI
28x21x11mm的磁芯，磁芯中间要留1mm的磁隙，避免磁饱和，线径用0.67mm(千分尺实测）漆包线4线并绕15圈半即可。
电路外装5A保险管，外壳采用铝合金做为散热基板。
场效应管可采用60A75V的大功率管，D2可用20A100V的肖特基整流管，厂家用场管型号已标注在电路图上。
本人购于2011年6月29日，该电源转换器在电动车配件市场售价17元。
【特性 脚功能】
UC3845其引脚的主要功能如下： 引脚 主要功能
1 内部误差放大器输出补偿端
2 电压负反馈信号输入端
3 电流取样检测端
4 内部振荡器Rt、Cr连接端
5 接地端
6 脉宽调制脉冲输出端
7 直流辅助电源+极
8 5V基准电源输出端
调这个大小可
以调输出电压大小。
