45号钢的介绍

合集下载

45钢

45号钢45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C45 。

国内常叫45号钢，也有叫“油钢”。

一般，市场现货热轧居多。

冷轧规格1.0~4.0mm之间。

目录展开化学成分含碳（C）量是0.42~0.50%，Si含量为0.17~0.37%，Mn含量0.50~0.80%，Cr含量<=0.25%，Ni含量<=0.30%。

处理方法热处理推荐温度：正火850，淬火840，回火600.45号钢为优质碳素结构用钢 ,硬度不高易切削加工,模具中常用来做45号钢管模板,梢子,导柱等,但须热处理。

1. 45号钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。

实际应用的最高硬度为HRC55（高频淬火HRC58）。

2. 45号钢不要采用渗碳淬火的热处理工艺。

调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。

但表面硬度较低，不耐磨。

可用调质+表面淬火提高零件表面硬度。

渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质+表面淬火高。

其表面含碳量0.8－－1.2%，芯部一般在0.1－－0.25%（特殊情况下采用0.35%）。

经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。

如果用45号钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。

现在采用渗碳工艺的材料，含碳量都不高，到0.30%芯部强度已经可以达到很高，应用上不多见。

0.35%从来没见过实例，只在教科书里有介绍。

可以采用调质+高频表面淬火的工艺，耐磨性较渗碳略差。

GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火，达到的性能为屈服强度≥355MPaGB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16%，断面收缩率为40%，冲击功为39J用途轴类零件的功用、结构特点及技术要求轴类零件是机器中经常遇到的典型零件之一。

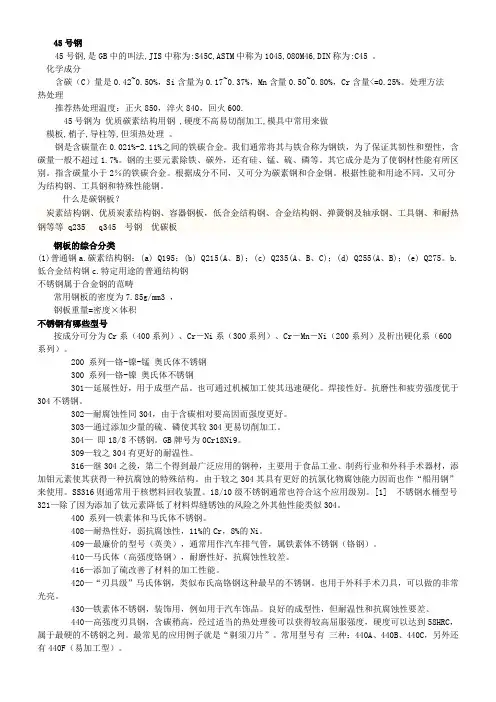

45号钢

45号钢45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C45 。

化学成分含碳（C）量是0.42~0.50%，Si含量为0.17~0.37%，Mn含量0.50~0.80%，Cr含量<=0.25%。

处理方法热处理推荐热处理温度：正火850，淬火840，回火600.45号钢为优质碳素结构用钢 ,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。

钢是含碳量在0.021%-2.11%之间的铁碳合金。

我们通常将其与铁合称为钢铁，为了保证其韧性和塑性，含碳量一般不超过1.7%。

钢的主要元素除铁、碳外，还有硅、锰、硫、磷等。

其它成分是为了使钢材性能有所区别。

指含碳量小于2％的铁碳合金。

根据成分不同，又可分为碳素钢和合金钢。

根据性能和用途不同，又可分为结构钢、工具钢和特殊性能钢。

什么是碳钢板？炭素结构钢、优质炭素结构钢、容器钢板，低合金结构钢、合金结构钢、弹簧钢及轴承钢、工具钢、和耐热钢等等 q235 q345 号钢优碳板钢板的综合分类(1)普通钢a.碳素结构钢：(a) Q195；(b) Q215(A、B)；(c) Q235(A、B、C)；(d) Q255(A、B)；(e) Q275。

b.低合金结构钢c.特定用途的普通结构钢不锈钢属于合金钢的范畴常用钢板的密度为7.85g/mm3 ，钢板重量=密度×体积不锈钢有哪些型号按成分可分为Cr系（400系列）、Cr－Ni系（300系列）、Cr－Mn－Ni（200系列）及析出硬化系（600系列）。

200 系列—铬-镍-锰奥氏体不锈钢300 系列—铬-镍奥氏体不锈钢301—延展性好，用于成型产品。

也可通过机械加工使其迅速硬化。

焊接性好。

抗磨性和疲劳强度优于304不锈钢。

302—耐腐蚀性同304，由于含碳相对要高因而强度更好。

303—通过添加少量的硫、磷使其较304更易切削加工。

304—即18/8不锈钢。

45号钢的国标

45号钢的国标
摘要：
1.45号钢的基本信息
2.45号钢的化学成分和性能
3.45号钢的应用领域
4.45号钢的加工和处理方法
5.45号钢的国内外标准差异
正文：
45号钢，是一种优质碳素结构用钢，在国内常被称为“45钢”，其国标号为GB/T 711。

该钢材的含碳量在0.42%~0.50%之间，同时还含有适量的硅、锰、磷、硫等元素，使其具备良好的力学性能和耐蚀性。

45号钢的性能表现为抗拉强度>686mpa，屈服强度>490mpa。

在经过调质处理后，其硬度可在hrc20-hrc30之间，具有良好的机械性能。

但需要注意的是，调质处理会降低表面硬度，影响耐磨性和切削加工性能。

此外，淬火处理可使硬度达到hrc55-58，甚至hrc62，但会降低原有的机械性能。

45号钢广泛应用于各种机械制造领域，如汽车、船舶、机床等。

在加工过程中，通常采用热轧或冷轧成型，也可进行渗碳处理以提高表面耐磨性。

在国际上，45号钢被称为S45C（JIS标准）、1045（ASTM标准）和
C45（DIN标准）。

与国内标准GB/T 711相比，45号钢的化学成分和性能要求基本一致，但在一些细节上存在差异，如含碳量范围、硫含量等。

总之，45号钢作为一种优质碳素结构钢，在国内外市场上备受欢迎。

了解
其国标要求、性能特点和加工方法，有助于更好地应用和实践。

45号钢 45# 45号钢

GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火，达到的性能为屈服强度≥355MPa
GB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16%，断面收缩率为40%，冲击功为39J
力学性能
正火：850 ；淬火：840 ；回火：600 ；抗拉强度：不小于600Mpa ；屈服强度：不小于355Mpa ；伸长率：16% ；收缩率：40% ；冲击功：39J ；钢材交货状态硬度：不大于未热处理：229HBS ；退火钢：197HBS
钢材交货状态硬度HBS10/3000,≤|退火钢： 197
特性
常用中碳调质结构钢。该钢冷塑性一般，退火、正火比调质时要稍好，具有较高的强度和较好的切削加工性，经适当的热处理以后可获得一定的韧性、塑性和耐磨性，材料来源方便。适合于氢焊和氩弧焊，不太适合于气焊。焊前需预热，焊后应进行去应力退火。
1. 45钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。
实际应用的最高硬度为HRC55（高频淬火HRC58）。
2. 45钢不要采用渗碳淬火的热处理工艺。
调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。但表面硬度较低，不耐磨。可用调质+表面淬火提高零件表面硬度。
45钢调质硬度在HRC20~HRC30之间;
45钢淬火硬度在HRC55~58之间,极限值可达HRC62;
45号钢要放置15-20天才能使用,是因为要进行实效处理,使钢的性能稳定下来.
45钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。

45号钢的特点用途解析

45号钢的特点用途解析45号钢是一种常见的工程钢，在建筑、制造、船舶、汽车等各个行业中应用广泛。

以下是对45号钢的特点和用途的解析。

特点：1.高强度：45号钢具有较高的屈服强度和抗拉强度，能够承受较大的力矩和压力。

2.耐磨性：45号钢具有较高的硬度和耐磨性，能够在使用过程中抵抗磨损和磨损，延长使用寿命。

3.良好的可塑性：45号钢具有良好的冷热加工性能，可以通过锻造、淬火和退火等加工工艺改变其力学性能。

4.良好的焊接性能：45号钢具有较好的焊接性能，可以通过焊接等工艺将多个零部件连接在一起，提高结构强度和稳定性。

5.抗腐蚀性：45号钢具有良好的抗腐蚀性能，能够在潮湿、腐蚀和酸碱等恶劣环境中保持稳定性能。

用途：1.机械制造：45号钢常用于机械零件的制造，如轴承、齿轮、连杆、摆杆等。

其高强度和耐磨性能使得零部件具有较高的耐久性和可靠性。

2.建筑结构：45号钢可以用于建筑结构中的支撑和承重元件，如钢柱、钢梁和钢框架等。

其高强度和良好的可塑性能够确保结构的稳定性和强度。

3.船舶制造：45号钢可以用于造船业中的船体结构和船用设备制造，如船板、船体龙骨、船用锚链等。

其抗腐蚀性能和高强度能够适应海洋环境的要求。

4.汽车制造：45号钢可以用于汽车零件的制造，如车轴、车架、车轮、传动系统等。

其高强度和耐磨性能可以提高汽车的安全性和可靠性。

5.工具制造：45号钢常用于制造刀具、模具和冲压件等工具。

其高硬度、耐磨性和可塑性能够满足工具制造中对材料性能的要求。

综上所述，45号钢具有高强度、耐磨性、良好的可塑性、焊接性能和抗腐蚀性。

广泛应用于机械制造、建筑、船舶、汽车和工具制造等行业。

45号钢的屈服强度

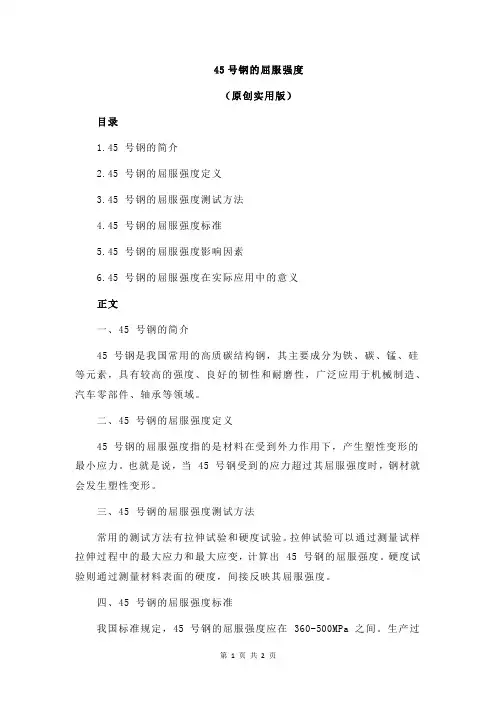

45号钢的屈服强度（原创实用版）目录1.45 号钢的简介2.45 号钢的屈服强度定义3.45 号钢的屈服强度测试方法4.45 号钢的屈服强度标准5.45 号钢的屈服强度影响因素6.45 号钢的屈服强度在实际应用中的意义正文一、45 号钢的简介45 号钢是我国常用的高质碳结构钢，其主要成分为铁、碳、锰、硅等元素，具有较高的强度、良好的韧性和耐磨性，广泛应用于机械制造、汽车零部件、轴承等领域。

二、45 号钢的屈服强度定义45 号钢的屈服强度指的是材料在受到外力作用下，产生塑性变形的最小应力。

也就是说，当 45 号钢受到的应力超过其屈服强度时，钢材就会发生塑性变形。

三、45 号钢的屈服强度测试方法常用的测试方法有拉伸试验和硬度试验。

拉伸试验可以通过测量试样拉伸过程中的最大应力和最大应变，计算出 45 号钢的屈服强度。

硬度试验则通过测量材料表面的硬度，间接反映其屈服强度。

四、45 号钢的屈服强度标准我国标准规定，45 号钢的屈服强度应在 360-500MPa 之间。

生产过程中，需要对 45 号钢的屈服强度进行严格控制，以保证其质量和性能。

五、45 号钢的屈服强度影响因素45 号钢的屈服强度主要受以下因素影响：碳含量、锰含量、硅含量、热处理工艺和冷却速度。

碳含量越高，钢的屈服强度越高；锰和硅含量对屈服强度影响较小；热处理工艺和冷却速度也会影响 45 号钢的屈服强度。

六、45 号钢的屈服强度在实际应用中的意义在实际应用中，45 号钢的屈服强度是衡量其性能的重要指标。

设计人员需要根据零件的工作条件和应力状态，选择屈服强度合适的 45 号钢。

一文看懂45号钢各项性能指标45#钢用途及使用规范详细介绍

一文看懂45号钢各项性能指标45#钢用途及使用规范详细介绍
一、45号钢介绍
45号钢属于优质碳素结构钢板，45号钢执行标准为；GB/T699专用技术条件。

45号钢性能指标介绍
45号钢自身具备高强度、高韧性、抗疲劳、抗冲击、抗腐蚀、焊接及易加工等钢板综合优质性能。

45号钢交货状态介绍
45号钢默认正火状态交货，根据需求的不同也可做热轧状态交货。

45号钢厚度探伤可做‘1探、2探、3探’
45号钢厚度延伸可做‘z15、z25、z35’
钢板厚度探伤有什么用？
答；检测金属材料或部件内部的裂纹或缺陷。

常用的探伤方法有：X光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、荧光探伤、着色
探伤等方法。

物理探伤就是不产生化学变化的情况下进行无损探伤。

无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。

答：在不损坏材料基体的前提下，探测金属材料或部件内部的裂纹或缺对受力要求较高陷，主要是保证高建桥梁等不同受力方向要求较高的钢板，还有钢轨等受力方向特殊的钢材。

探伤不合格的钢板，钢板存在一定内部缺陷，在焊接的时候会产生裂纹及并扩展。

内部缺陷较为严重的存在内部裂纹，钢板受力是钢板心部首先受到破坏，进而扩展到整个厚度方向。

二、45号钢用途说明
45号为钢结构钢板，常在制造业领域应用非常之多
例如；重工机械、工程机械、煤矿机械、压力元件、钢结构工程、轴承座、汽轮机设备等应用非常广泛。

45号钢

45号钢

45号属于钢为优质碳素结构钢，硬度不高，易切削加工。 45号钢广泛用于机械制造，这种钢的机械性能很好。但是，这是一种中碳钢，淬火性能并不好，45号钢的可以从淬硬至 HRC 42~46。45号钢没有回火前，实际应用的最高硬度为HRC 55。经调质处理后零件具有较好的总和机械性能，广泛应用于各种重要的结构零件，但表面硬度较低，不耐磨，但可用调质使表面淬火提高零件表面硬度。用45号钢渗碳处理，淬火后蕊部出现硬脆的马氏体，失去渗碳优质合金钢刀参数：γ。=10° α。 =5 ° α’=5° 具，虽然其强度，韧性好，但 γs=-3 °κr=90°κ’r=10° 属脆性材料，怕冲击震动，在刀材： YT14 粗加工中进给量大，虽有选较小前角，粗加工中还应保证刀具强度，所以应选较小后角和副后角，在粗加工中减小主偏角和副偏角可使刀尖强度和散热体积增加，所以取较小主副偏角。粗加工中主要保证刀具强度，所以λs取负，使刀尖强度好，散热好。kr=v60/v060=91°

切削速度v=140 (m/min) 进给量f=0.14 (mm/r) 背吃刀量ap=4 (mm) 将工件轴由φ25加工至 φ19，第一轮ap1=3 mm 将工件由φ19加工至φ16，只需一轮ap2=1.5 mm
半精加工刀参及进给量
半精加工中，由于进给量小，背吃刀量小，要保证工件质量，所以切削热应小，震动应小，刃口应锋利，所以选择较大前角，切削中应减小刀具与工件间摩擦，减小刀具磨损，所以选较大后角和副后角。加工中要保证工件表面光滑，同时保证刀具耐用度，减小振动，所以选择大的主偏角和较小的副偏角。加工时最应避免切削流向加工表面，所以λs应取一个适当正值，是切削流流向未加工表面，但为减小震动，所以λs应取较小正值。

45号钢

45号钢简介45号钢,是GB中的叫法,JIS中称为:S45CASTM中称为1045,080M46,DIN称为:C45 。

45和40Cr属中碳钢，焊接性不好，在焊接热影响区容易产生裂纹和脆化等缺陷。

可以焊接时可试用如下工艺：焊接最好在退火状态或正火状态下进行，焊接后再进行热处理，开双边30度坡口，钝边剩2mm，要求焊透。

焊前预热200—300℃。

焊接层间温度控制在260度以下。

焊后热处理620度保温3小时，缓冷。

焊条采用J857Cr或J907Cr。

化学成分含碳（C）量是0.42~0.50%，Si含量为0.17~0.37%，Mn含量0.50~0.80%，Cr 含量<=0.25%。

处理方法热处理推荐热处理温度：正火850，淬火840，回火600.45号钢为优质碳素结构用钢,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。

1.45号钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。

2.实际应用的最高硬度为HRC55（高频淬火HRC58）。

3.45号钢不要采用渗碳淬火的热处理工艺。

4.调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。

但表面硬度较低，不耐磨。

可用调质＋表面淬火提高零件表面硬度45#钢和Q235钢进行焊接，选用什么焊条好？选用抗裂性好的焊条，如使用E4315、E5015等，因为对于异种钢焊接接头，只要焊缝强度不低于强度低的一侧母材就可以了。

在实践中一般选用低匹配，技术上更容易掌握。

鉴于45号钢碳当量高，难焊，对于调质状态的材料可对焊接部位局部退火处理，焊后如没条件作局部热处理，可在焊后保温，以利于消氢。

比较简单的方法是取一定量的砂按焊条烘干要求烘焙，当接头焊接完工后及时将工件埋在砂里。

焊前要对45号钢一侧进行预热，250度即可。

取好的焊接方法还是手工电弧焊，用氩弧焊因工件予热的原因，焊接过程不便操作。

45号钢通常的规格

45号钢通常的规格
摘要：
1.45 号钢简介
2.45 号钢的规格
3.45 号钢的应用领域
正文：
【45 号钢简介】
45 号钢是一种高质碳结构钢，其碳含量约为0.42%~0.50%，其钢号为GB/T 699-1999。

由于其综合性能良好，被广泛应用于各种机械零件的生产制造。

【45 号钢的规格】
45 号钢通常的规格包括：圆钢、方钢、六角钢、扁钢、无缝钢管等。

其中，圆钢的直径范围为6~400mm，方钢的边长范围为10~300mm，六角钢的边长范围为10~300mm，扁钢的厚度范围为2~60mm，无缝钢管的外径范围为10~720mm，壁厚范围为1~100mm。

【45 号钢的应用领域】
45 号钢因其良好的综合性能，被广泛应用于各种机械零件的生产制造，如轴、齿轮、齿条、螺栓、螺母、螺钉、销轴等。

此外，45 号钢还适用于制造各种工具，如冲头、刀具、模具等。

在建筑领域，45 号钢也常被用于制造预应力混凝土用钢绞线、冷弯型钢等。

45钢

45钢45钢，是GB中的叫法，JIS中称为：S45C,ASTM中称为1045,080M46,DIN称为：C45。

国内常叫45号钢，也有叫“油钢”。

一般，市场现货热轧居多。

冷轧规格1.0~4.0mm之间。

1特性概述常用中碳调质结构钢。

该钢冷塑性一般，退火、正火比调质时要稍好，具有较高的强度和较好的切削加工性，经适当的热处理以后可获得一定的韧性、塑性和耐磨性，材料来源方便。

适合于氢焊和氩弧焊，不太适合于气焊。

焊前需预热，焊后应进行去应力退火。

45钢为车轮专用钢，山西永鑫生锻造专业生产。

正火可改善硬度小于160HBS毛坯的切削性能。

该钢经调质处理后，其综合力学性能要优化于其他中碳结构钢，但该钢淬透性较低，水中临界淬透直径为12~17mm，水淬时有开裂倾向。

当直径大于80mm时，经调质或正火后，其力学性能相近，对中、小型模具零件进行调质处理后可获得较高的强度和韧性，而大型零件，则以正火处理为宜，所以，此钢通常在调质或正火状态下使用。

液相线温度1495℃左右，碳含量0.42~0.50%。

参考对应钢号：中国GB标准钢号45；日本JIS标准钢号S45C/S48C；德国DIN标准材料钢号1.0503；德国DIN标准钢号C45；英国BS标准钢号IC45/080A47；法国AFNOR标准钢号CC45；法国NF标准钢号C45；意大利UNI标准钢号C45；比利时NBN标准钢号C45-1；瑞典SS标准钢号1650；西班牙标准钢号F.114；美国AISI/SAE标准钢号1045；国际标准化组织ISO标准钢号C45E4。

2化学成分C：0.42~0.50Si：0.17~0.37Mn：0.50~0.80P：≤0.040S：≤0.045Cr：≤0.25Ni：≤0.25Cu：≤0.25[1]密度7.85g/cm3，弹性模量210GPa，泊松比0.269。

3处理方法热处理推荐热处理温度：正火850，淬火840，回火600。

45号钢为优质碳素结构用钢，硬度不高易切削加工，模具中常用来做45号钢管45号钢管模板，梢子，导柱等，但须热处理。

45号钢的国标

45号钢的国标【最新版】目录1.45 号钢的概述2.45 号钢的国标标准3.45 号钢的用途4.45 号钢的硬度和含碳量5.45 号钢的价格正文一、45 号钢的概述45 号钢，又称油钢，是一种优质碳素结构钢，属于中碳钢。

其含碳量在 0.42%~0.50% 之间，同时还含有硅、锰、磷、硫等元素。

45 号钢具有较高的强度和抗变形能力，广泛应用于各种机械零件的制造。

二、45 号钢的国标标准在我国，45 号钢的执行标准为 GB/T 711。

该标准规定了 45 号钢的尺寸、形状、重量、允许偏差、检验方法和包装要求等。

此外，45 号钢还可以根据需要进行热处理，如正火、调质、淬火等，以满足不同的使用要求。

三、45 号钢的用途45 号钢的用途非常广泛，主要用于制造各种机械零件，如轴类零件、齿轮、螺纹零件等。

由于其良好的强度和抗变形能力，45 号钢也常用于制造汽车、摩托车、拖拉机等机动车辆的零部件。

但是，45 号钢不适合用于气焊，因为气焊会导致其性能下降。

四、45 号钢的硬度和含碳量45 号钢的硬度一般在 HRC20-HRC30 之间，具体硬度取决于加工方法、热处理状态和使用要求。

45 号钢的含碳量在 0.42%~0.50% 之间，同时还含有一定量的硅、锰、磷、硫等元素。

这些元素对 45 号钢的性能有着重要的影响。

五、45 号钢的价格45 号钢的价格受地区、市场、质量等因素影响，价格波动较大。

一般来说，45 号钢的价格在 3500 元/吨左右。

但是，具体的价格需要根据实际情况来确定。

综上所述，45 号钢是一种优质碳素结构钢，广泛应用于各种机械零件的制造。

其执行标准为 GB/T 711，具有较高的强度和抗变形能力。

45 号钢的硬度和含碳量可以通过加工方法、热处理状态和使用要求来调整。

45号钢的介绍

45#钢在一般工艺条件下不能进行焊接，因为随着含碳量的增加，钢材的可焊性变差，低碳钢具有较好的可焊性，含碳量超过0.35%的钢材可焊性较差容易产生焊接裂纹。

当采取一些特殊的工艺措施后，45#钢也可以进行焊接，一般是焊前预热，小的焊接规范，焊后缓冷以及焊后消除应力退火等措施是可以进行焊接的，但是容易产生淬硬组织，在焊缝和热影响区都容易产生马氏体组织和较大的焊接残余应力。

钢的分类钢是含碳量在0.04%-2.3%之间的铁碳合金。

为了保证其韧性和塑性，含碳量一般不超过1.7%。

钢的主要元素除铁、碳外，还有硅、锰、硫、磷等。

钢的分类方法多种多样，其主要方法有如下七种：1、按品质分类(1) 普通钢（P≤0.045%，S≤0.050%）(2) 优质钢（P、S均≤0.035%）(3) 高级优质钢（P≤0.035%，S≤0.030%） 2.、按化学成份分类(1) 碳素钢：a.低碳钢（C≤0.25%）；b.中碳钢（C≤0.25~0.60%）；c.高碳钢（C≤0.60%）。

(2)合金钢：a.低合金钢（合金元素总含量≤5%）b.中合金钢（合金元素总含量＞5~10%）c.高合金钢（合金元素总含量＞10%）。

3、按成形方法分类：(1) 锻钢；(2) 铸钢；(3) 热轧钢；(4) 冷拉钢。

4、按金相组织分类(1) 退火状态的a.亚共析钢（铁素体+珠光体）b.共析钢（珠光体）c.过共析钢（珠光体+渗碳体）d.莱氏体钢（珠光体+渗体）。

(2) 正火状态的：a.珠光体钢；b.贝氏体钢；c.马氏体钢；d.奥氏体钢。

(3) 无相变或部分发生相变的5、按用途分类(1) 建筑及工程用钢：a.普通碳素结构钢；b.低合金结构钢；c.钢筋钢。

(2) 结构钢a.机械制造用钢：(a)调质结构钢；(b)表面硬化结构钢：包括渗碳钢、氨钢、表面淬火用钢；(c)易切结构钢；(d) 冷塑性成形用钢：包括冷冲压用钢、冷镦用钢。

b.弹簧钢 c.轴承钢(3) 工具钢：a.碳素工具钢；b.合金工具钢；c.高速工具钢。

45号钢的类别

45号钢的类别
45号钢是指含碳量在0.42%~0.50%之间的碳素结构钢，属于中碳
钢的一种。

由于其具有良好的机械性能和较高的耐磨性，被广泛应用
在制造机械零件、轴承、刀具等领域。

45号钢具有较高的强度和硬度，其抗拉强度为600~800MPa，硬
度为187~229HB。

此外，45号钢还具有一定的韧性和可加工性，易于
加工成形。

但其具有的耐蚀性较差，在潮湿环境下容易生锈。

在机械制造方面，45号钢主要用于制造转轮、链轮、齿轮、连杆、轴、螺栓等零件。

这些零件需要具有较高的强度和硬度，以承受较大
的负载和剪切力。

此外，45号钢也常被用于制造切削刀具，如刨刀、
冲剪刀等。

在这些应用中，45号钢的硬度和耐磨性都发挥了重要作用。

总之，45号钢是一种常用的中碳结构钢，具有较高的强度和硬度，广泛应用于机械零件、刀具等领域。

在使用时需要注意保持其表面的
清洁和干燥，以延长其使用寿命。

45号钢通常的规格

45号钢通常的规格
摘要：
1.45 号钢的概述
2.45 号钢的规格范围
3.45 号钢的典型规格
4.45 号钢的规格选择
正文：
【45 号钢的概述】
45 号钢，是我国常用的高质碳结构钢之一，具有较高的强度、良好的韧性和塑性，以及良好的耐磨性和切削性，广泛应用于机械制造、汽车、拖拉机、石油化工、船舶、铁路车辆及兵器等领域。

【45 号钢的规格范围】
45 号钢的规格范围十分广泛，从直径几毫米的线材到直径几百毫米的棒材，都可以生产。

其长度也可以根据用户的需要进行切割。

【45 号钢的典型规格】
一般来说，45 号钢的典型规格有以下几种：
- 直径10-300mm，长度1000-10000mm 的圆棒；
- 厚度0.5-100mm，宽度50-2000mm 的钢板；
- 直径1-20mm 的线材。

【45 号钢的规格选择】
选择45 号钢的规格，需要根据实际的使用需要和设计要求来进行。

例
如，如果需要制作承受较大压力的机械零件，可以选择直径较大的棒材或厚度较大的钢板；如果需要制作细小的零件，可以选择线材。

45钢简介

45钢简介45号钢，是GB中的叫法，JIS中称为：S45C,ASTM中称为1045,080M46,DIN称为：C45 。

国内常叫45号钢，也有叫“油钢”。

一般，市场现货热轧居多。

冷轧规格1.0至4.0mm之间。

45#钢材交货状态硬度钢材交货状态硬度HBS10/3000,≤|未热处理钢： 229 钢材交货状态硬度HBS10/3000,≤|退火钢： 197液相线温度1495℃左右，碳含量0.42~0.50%。

化学成分含碳(C)量是0.42~0.50%,Si含量为0.17~0.37%,Mn含量0.50~0.80%,Cr含量≤0.25%,Ni含量≤0.30%， Cu含量≤0.25%。

[1]密度7.85g/cm3,弹性模量210GPa,泊松比0.31。

处理方法热处理推荐热处理温度：正火850,淬火840,回火600.45号钢为优质碳素结构用钢，硬度不高易切削加工，模具中常用来做45号钢管模板，梢子，导柱等，但须热处理。

1. 45号钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62)为合格。

实际应用的最高硬度为HRC55（高频淬火HRC58)。

2.45号钢不要采用渗碳淬火的热处理工艺。

调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。

但表面硬度较低，不耐磨。

可用调质+表面淬火提高零件表面硬度。

用途轴类零件的功用、结构特点及技术要求轴类零件是机器中经常遇到的典型零件之一。

45号钢实验部件，传递扭矩和承受载荷。

轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。

根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。

轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。

轴用轴承支承，与轴承配合的轴段称为轴颈。

轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，通常有以下几项：（一）尺寸精度起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高(IT5～IT7)。

45号钢拉伸屈服强度

45号钢拉伸屈服强度【1】45号钢的基本介绍45号钢是我国常用的高质碳结构钢之一，其碳含量约为0.42%～0.50%，具有较高的强度和良好的韧性。

根据国家标准GB/T 699-2015《优质碳素结构钢》，45号钢的化学成分主要包括碳（C）、硅（Si）、锰（Mn）、磷（P）和硫（S）等元素。

【2】45号钢的拉伸屈服强度参数45号钢的拉伸屈服强度是指在拉伸过程中，材料局部发生塑性变形，应力达到一定值时，材料不再具备继续伸长的能力。

根据相关标准，45号钢的拉伸屈服强度一般在区间600-800MPa之间。

此外，45号钢的抗拉强度可达1000MPa以上，伸长率在16%以上。

【3】45号钢的应用领域及特点45号钢因其较高的强度和良好的韧性，广泛应用于机械制造、建筑结构、汽车零部件等领域。

45号钢制成的产品具有较高的承载能力和耐磨性，同时具有良好的焊接性能和加工性能。

【4】45号钢的拉伸屈服强度在工程中的重要性在工程设计中，合理选用45号钢的拉伸屈服强度至关重要。

它可以确保产品在承受外部载荷时，不会发生塑性变形或断裂。

此外，了解45号钢的拉伸屈服强度有助于优化设计，提高产品的安全性能和使用寿命。

【5】提高45号钢拉伸屈服强度的方法要提高45号钢的拉伸屈服强度，可以采取以下措施：1.热处理：通过适当的热处理工艺，如退火、正火、调质等，可以改善45号钢的组织结构，提高其拉伸屈服强度。

2.合金元素：在45号钢中添加适量的合金元素，如镍、钼、硼等，可以提高钢的强度和韧性。

3.微观组织控制：通过合理的轧制工艺和冷却速度控制，可以获得细小、均匀的微观组织，从而提高拉伸屈服强度。

【6】总结45号钢作为一种高质碳结构钢，其拉伸屈服强度在工程领域具有重要的应用价值。

了解45号钢的拉伸屈服强度特点及提高方法，有助于优化工程设计和提高产品性能。
