第1章计算机辅助设计概述

合集下载

Inventor2011 软件教程

Inventor2011 软件教程

平台兼容性 导致数据丢失
数据重新建立 导致成本增高
试制
概念设计
工程设计
加工制造
10
与传统的物理样机相比,数字样机具有以下特点:
数字样机成本低,周期短,可重用性好。 便于产品的优化设计和改型设计。 快速、方便地完成工程分析与工艺规划等工作。 全面、准确地模拟产品在各种条件下的性能。 便于更好的查看和检验产品的结构。
1.2 inventor 软件特点 1.2.1 inventor 软件特点 ◆参数化三维特征造型,并融入变量化技术 ◆简捷独特的人机界面设计是该软件一大亮点 ◆非凡的大型装配处理功能,实现基于装配的关联设计,有效 的管理和使用数据流 ◆具有突破性的自适应技术,进一步完善参数化设计方案 ◆三维运算速度和显示着色功能取得突破,提供了简单的方式 却增强了零部件模型的材质、光照和颜色的真实感 ◆世界领先的dwg兼容性,方便导入和导出dwg数据,更大限 度利用原有设计数据 ◆完善的学习和参考资源可以多途径帮助设计人员提高设计能 力
24
主要功能简单示例
• • • • 零件建模 部件装配 工程图 表达视图
25
26
27
1.2.2 inventor 特性
★通过快速创建完整精确数字样机,验证设计的外型、结构、 功能以及工程数据,加速 概念设计到产品制造的过程 ★具有内嵌、易于实现的运动仿真和应力分析功能,利用这些 功能预测产品未来实际工作情况 ★与Autodesk数据管理软件的密切集成,有利于高效安全交流 设计数据,便于设计团队与制造团队协作
22
23
inventor 千斤顶
Autodesk Inventor 2011 功能模块
基本模块
草图 零件 部件 资源中心 设计加速器 结构生成器 表达视图 工程图 焊接 钣金 Inventor Studio

cad基础知识

cad基础知识

提高了设计效率;
(4)有利于实现产品设计的标准化、系列化、通 用化; (5)它为使用计算机辅助制造(CAM)、计算机 辅助检测(CAT)、计算机辅助工程(CAE)、 计算机辅助工艺过程设计(CAPP),为计算机 管理、集成制造系统准备了完备的信息,创造了 良好的基础; CAD系统的软件包括系统软件和应用软件。系统 软件是与计算机硬件联系紧密的软件,它起着扩 充计算机功能、合理调度设备资源的作用,应用 软件是用户为完成某些CAD任务所编制的程序, 它有很强的针对性。一般CAD系统的应用软件应 包括几何建模软件、工程绘图软件、结构分析软 件、优化设计软件、数值模拟软件、工程数据管 理软件等。
2.2开放的二次开发功能
(1)提供多种开发工具。 (2)直接访问、修改AutoCAD原有标准系统 库函数和文件。 (3)对线型库、字体库、图案库以及菜单文 件、对话框进行用户定制。
2.3提供多种接口文件
具有较强的数据交换能力,提供DWF等 数据信息交换方式。 2.4支持多种交互设备 2.5具有良好的用户界面和高级辅助功能




在AutoCAD中用黑色字符标明的菜单项表示该 项可用为有效菜单,用灰色字符标明的菜单项 目表示该项暂时不可用,需要选定合乎要求的 对象之后才能使用的菜单称为无效菜单。 如果某菜单项右侧带有省略号“…”,表示选取 该项后将会打开一个对话框,通过对话框可为 该命令的操作指定参数。 如果某菜单项右侧带有“”符号,表示该项 还包括下一级菜单,用户可进一步选定下一级 菜单中的选项。 如果菜单项右侧没有任何符号,则表示选取该 项将直接执行某个命令。
AutoCAD软件主要具有如下特点:
2.1完善的图形绘制和编辑功能
(1)可以绘制二维图形和三维实体图形。 (2)可以对三维实体进行自动消隐、润色 和赋材质等操作,以生成真实感极强的渲 染图形。 (3)具有强大的图形编辑功能,能方便地 进行图形的修改、编辑操作。 (4)强大的尺寸整体标注和半自动标注功 能。

EDA 技术实用教程 第1章 概述

EDA 技术实用教程 第1章 概述

1.1 EDA技术及其发展 技术及其发展
EDA (Electronic Design Automation) 利用EDA技术进行电子系统的设计,具有以下几个特点: ① 用软件的方式设计硬件;② 用软件方式设计的系统到硬件 系统的转换是由有关的开发软件自动完成的;③ 设计过程中可 用有关软件进行各种仿真;④ 系统可现场编程,在线升级;⑤ 整个系统可集成在一个芯片上,体积小、功耗低、可靠性高。 因此,EDA技术是现代电子设计的发展趋势。
图1-1 EDA技术实现目标 技术实现目标
ASIC:
Application-Specific Integrated Circuits
ASIC的含义:指应特定用户要求或特定 的含义: 的含义 应用需要而设计制造的集成电路。 应用需要而设计制造的集成电路。 ASIC的概念早在上个世纪 年代就有人 的概念早在上个世纪60年代就有人 的概念早在上个世纪 提出,但其真正发展是在进入20世纪 世纪80 提出,但其真正发展是在进入 世纪 年代以后 以后。 年代以后
1.2 EDA技术实现目标 技术实现目标
半定制或全定制ASIC 2. 半定制或全定制ASIC 基于EDA技术的半定制或全定制ASIC,根据它们的实 现工艺,可统称为掩模ASIC 。可编程ASIC 与掩模ASIC相 ASIC ASIC ASIC 比,不同之处就在于它具有面向用户的灵活多样的可编程性。
1.1 EDA技术及其发展 技术及其发展
EDA技术发展的三个阶段 技术发展的三个阶段
20世纪 年代 世纪70年代 世纪
MOS工艺 CAD概念 工艺 概念
20世纪70年代,MOS工艺在集成电路制作方面得到广 泛应用,可编程逻辑技术及器件已经出现。计算机在科研领 域的广泛应用,促使了CAD技术的出现。 CAD即计算机辅 助设计(Computer Assist Design)。在这一阶段,人们开始利 用计算机取代手工劳动,辅助进行集成电路版图设计,PCB 布局布线等工作。

计算机辅助设计及制造技术

计算机辅助设计及制造技术

• (2)常用的数据排序算法和查找算法

1)数据的排序算法。

2)常用的查找算法。

3)数据的插值。

4)曲线拟合。
一、概 述
计算机辅助设计(CAD)利用计算机 软硬件技术辅助设计人员对产品、工程进 行分析计算、几何建模、模拟仿真、优化 设计、绘制工程图样等的管理、生成技术 文件等的方法技术。
1.计算机图形显示输出设备
计算机图形的显示与相应的显示设备 有密切的关系,显示器分辨率的高低对 图形的生成质量和真实感有直接的关系。
常见的显示设备如:阴极射线管显 示器、液晶显示器、等离子显示器等等。
输出设备通常包括:打印机、绘图 仪、头盔显示器等。
2.图形元素生成的基本原理
计算机图形学的实质就是通过计算机将数 据转换为图形,并在显示器上进行实时显示。
Oracle数据库是一种大型数据库系统,一 般应用于商业,政府部门,它的功能强大,能 够处理大批量的数据,在网络方面也用的非常 多。
第3章
计算机图形处理及建模技术
• 基本内容 • 1.计算机图形显示输出设备 • 2.图形元素生成的基本原理 • (1)图形元素生成的基本算法。 • (2)图形的几何变换。 • (3)图形真实感处理简介。 • 3.几何建模方法 • (1)线框建模。 • (2)表面建模。 • (3)实体建模。 • (4)边界表示法。 • (5)实体结构几何法(CSG法)。 • (6)特征建模。
(3) 网状结构
网状结构是多对多得结构关系,比树结构更为复 杂的一种非线性结构,它的每个节点可能有多个前趋, 也可能有多个后继,节点的联系是任意的,它的每条 边具有相应的含义及权值。
3.数据库系统及应用
(1) 数据库系统的基本概念及分类

cad实训课程设计记录

cad实训课程设计记录

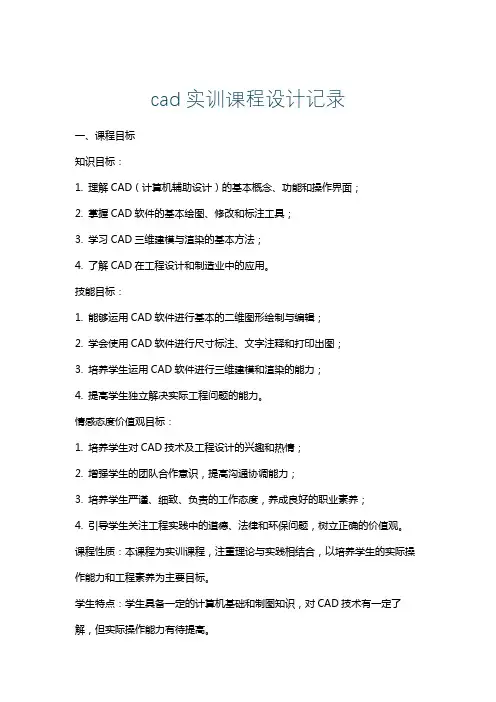

cad实训课程设计记录一、课程目标知识目标:1. 理解CAD(计算机辅助设计)的基本概念、功能和操作界面;2. 掌握CAD软件的基本绘图、修改和标注工具;3. 学习CAD三维建模与渲染的基本方法;4. 了解CAD在工程设计和制造业中的应用。

技能目标:1. 能够运用CAD软件进行基本的二维图形绘制与编辑;2. 学会使用CAD软件进行尺寸标注、文字注释和打印出图;3. 培养学生运用CAD软件进行三维建模和渲染的能力;4. 提高学生独立解决实际工程问题的能力。

情感态度价值观目标:1. 培养学生对CAD技术及工程设计的兴趣和热情;2. 增强学生的团队合作意识,提高沟通协调能力;3. 培养学生严谨、细致、负责的工作态度,养成良好的职业素养;4. 引导学生关注工程实践中的道德、法律和环保问题,树立正确的价值观。

课程性质:本课程为实训课程,注重理论与实践相结合,以培养学生的实际操作能力和工程素养为主要目标。

学生特点:学生具备一定的计算机基础和制图知识,对CAD技术有一定了解,但实际操作能力有待提高。

教学要求:结合学生特点,采用案例教学、任务驱动、分组合作等教学方法,确保学生掌握课程内容,提高实际操作能力。

通过课程学习,使学生在知识、技能和情感态度价值观方面取得具体的学习成果,为今后的学习和工作打下坚实基础。

二、教学内容1. CAD基本概念与操作界面:介绍CAD的发展历程、基本概念,学习CAD 软件的操作界面和基本工具栏。

教材章节:第一章 计算机辅助设计概述2. 二维图形绘制与编辑:学习直线、圆、圆弧、多边形等基本图形的绘制方法,掌握图形的修剪、延伸、镜像、旋转等编辑操作。

教材章节:第二章 二维图形绘制与编辑3. 尺寸标注与文字注释:学习尺寸标注、文字注释和表格的创建与编辑,掌握出图的基本设置和打印操作。

教材章节:第三章 尺寸标注与文字注释4. 三维建模与渲染:学习三维建模的基本方法,掌握三维实体的创建、编辑和渲染技巧。

Autodesk Inventor 2013课件第1章 Inventor 2013入门

Autodesk Inventor 2013课件第1章  Inventor  2013入门
可拖动的界面,可用于在模型的标准视图和等轴测视图之间 切换。
菜单栏
快速工具
标题栏
浏览器
功能航栏
坐标系
状态栏
状态托盘
图1-10 Autodesk Inventor工作界面
❖ 6.导航栏:默认情况下,导航栏显示在图形 窗口的右上方。可以从导航栏访问查看和导 航命令。
❖ 7.状态栏:状态栏位于Inventor窗口底端的 水平区域,提供关于当前正在窗口中编辑的 内容的状态,以及草图状态等信息等内容。
图1-27 零件工程图
1.3.6 课上十分钟——表达视图环境
❖ 1.表达视图的必要性 ❖ 装配图相对于零件图来说具有一定的复杂性,
需要有一定看图经验的人才能明白设计者的 意图。如果能动态的显示部件中每一个零件 的装配位置,甚至显示部件的装配过程,那 么势必能节省工人读懂装配图的时间,大大 提高工作效率。
❖ 1.曲面造型 ❖ 三维CAD技术可根据给定的离散数据和工程问题的边界条件来定义、生成、控
制和处理过渡曲面与非矩形域曲面的拼合能力提供曲面造型技术。 ❖ 2.实体造型 ❖ 三维CAD技术具有定义和生成体素的能力,以及用几何体素构造法CSG 或连界
表示法B- rep 构造实体模型的能力,并且能提供机械产品总体、部件、零件以及 用规则几何形体构造产品几何模型所需要的实体造型技术。 ❖ 3.物质质量特性计算 ❖ 三维CAD技术具有根据产品几何模型计算相应物体的体积、表面积、质量、密 度、重心、导线长度以及轴的转动惯量和回转半径等几何特性的能力, 为系统对 产品进行工程分析和数值计算提供必要的基本参数和数据。
图1-22 钣金零件环境
1.3.5 课上十分钟——工程图环境
❖ 1.工程图环境概述 ❖ 在Inventor中完成了三维零部件的设计造型后,接

1概述_计算机辅助设计

1概述_计算机辅助设计

1.4 计算机辅助设计的应用
CAD的基本技术 4. 科学计算 模拟真实世界的数学、力学方法。例如有 限元、边界元等计算方法等。
1.4 计算机辅助设计的应用
CAD的基本技术 5. 优化设计 选定在设计时力图改善的一个或几个量作 为目标函数,在一定约束条件下,以数学方 法和电子计算机为工具,不断调整设计参量, 最后使目标函数获得最佳的设计。
计算机辅助设计包括的内容很多,如概念设计、 优化设计、有限元分析、计算机仿真、计算机绘 图等。
1.1 什么是计算机辅助设计
设计的重要性
“设计工作是新产品研制的第一道工序,设计 工作的质量和水平,直接关系到产品质量、性能、 研制周期和技术经济效益”——书本P1 设计的广泛性
除了花草树木这些自然景物,从茶杯到桌子、 建筑、公路、桥梁、火车……所有跟普通人生活 息息相关的物品和工程设施,都需要设计。
1.5 CAD系统的组成与配置
1.5.3.2 常用CAD软件介绍 1. 绘图软件
AutoCAD-欧特克公司 特点:专业制图,三维建模,渲染
1.5 CAD系统的组成与配置
1.5.3.2 常用CAD软件介绍 2. 造型软件
UG-美国麦道 Pro/Engineer-美国参数技术公司 CATIA-法国达索飞机公司 特点:三维,CAD/CAM,参数化设计
16
1.3 CAD的特点
工作内容
• 设计数据库 • 图形数据库 • 应用程序库
17
1.3 CAD的特点
在数据库的基础上开展CAD工作 五个方面:
• • • • • 建立模型; 设计计算; 图形显示; 仿真; 出图样、文档等。
18
1.3 CAD的特点
1)提高设计质量
综合性的技术知识;人机交互使产品设计更加合理; 优化设计;数据的一致性。

CADCAM-第一章.概述

CADCAM-第一章.概述

一、CAD/CAM的基本功能




















1.交互功能
人机接口是CAD/CAM系统中用户与系统连接的
桥梁
友好的用户界面,是用户直接而有效地
完成复杂设计任务的必要条件
除软件中界面设计外,还必须有交互设 备实现人与计算机之间的不断通信
2.图形显示功能
CAD/CAM是一个人机交互的过程,从产品的造型、 构思、方案的确定,结构分析到加工过程的仿真,系 统随时保证用户能够观察、修改中间结果,实时编辑 处理。
产品设计阶段
设计人员以计算机为辅助工具完成各项工作, 即计算机辅助设计(Computer Aided Design,CAD)。
生产准备阶段
工艺人员借助计算机根据产品设计阶段给出的 信息和产品制造的工艺要求,交互或自动地完成各 项工作,即计算机辅助工艺过程设计
(Computer Aided Process Planning,CAPP)。
空间的保障。
CAD/CAM系统运行时,数据
量很大,有很多算法往往生成
大量的中间数据,尤其是对图
形的操作、交互式的设计以及
IBM737Байду номын сангаасMagnetic core
storage unit
结构分析中的网格划分等。
4.输入输出功能
CAD/CAM系统运行中,用户需不断地将有关设计 的要求、各步骤的具体数据等输入计算机内,通过计 算机的处理,能够输出系统处理的结果。
生产人员完成从生 产准备到产品制造 出来的过程中的各 项活动,包括作业 计划、零件加工、 装配和性能检验。

计算机辅助设计概述

计算机辅助设计概述


20世纪60年代初美国麻省理工学院林肯
实验室的I.E.Sutherland发表T“Sketch—Pad:
一个人机通讯的图形系统”的博士论文,首先提
出计算机图形学、交互技术、分层存储的数据结
构等新思想,从而为计算机辅助设计技术的发展
和应用打下了理论基础,打开了计算机图形处理
和辅助设计发展的大门。
• 70年代计算机辅助设计专家的理论研究利用有限元方
大型系统: (1)Pro/Engineer –美国PTC公司产品,是
最早的参数化造型软件,是CAD/CAE/CAM集 成软件系统,其中CAD系统尤为突出。 (2)UG--美国EDS公司产品,CAD/CAE/CAM集 成软件系统,CAM系统功能强大。己和IDEAS合并。
(3)I-DEAS--美国SDRC公司产品,最初以工 程计算和结构分析为主,后来也成为 CAD/CAE/CAM集成软件系统,CAE是该软件 特长,CAM相对不足,因此与UG合并。
1.2 计算机辅助设计的作用和功能
• 1.2.1 计算机辅助设计的作用 1.交互式的图形处理与几何模型构造 2.工程计算分析和对设计的模拟、验证、优化 3. 计算机自动绘图和辅助文档编辑 4.工程信息的有效存储及工程数据库的管理与共事 5.知识库基础上的专家系统和人工智能型辅助设计
与决策 6.良好的人机交互界面
因此,在研究计算机辅助设计技术的发展 时.不能只看到计算机辅助设计本身,必须随时 注意到相关工程技术领域的发展以及在这些领域 的推广和应用,从而引起全方位的技术革命。
第二章 计算机辅助设计系统的硬件和软件
• 计算机辅助设计系统包括硬件系统和软件系统 两大部分。硬件系统主要由电子计算机及其外 围设备组成,它是计算机辅助设计技术的物质 基础。软件系统是计算机辅助设计技术的核心, 它决定了系统所具有的功能。硬件和软件的组 合形成了计算机辅助设计系统。因此,了解和 掌握计算机辅助设计技术,研究和开发计算机 辅助设计系统,必须具备一定的硬件和软件知 识。

824计算机辅助制造-第一章

824计算机辅助制造-第一章

第一章CAD/CAM 概述1.1、CAD/CAM概念1、CAD/CAM概念n 计算机辅助设计CAD(Computer-aided Design)n 计算机辅助制造CAM(Computer-aided Manufacturing)CAD/CAM:是指以计算机为主要技术手段来生成和运用各种数字信息和图形信息,以进行产品的设计和制造。

(Page 1)2、CAD/CAM的广泛性n 技术涉及计算机科学、计算数学、计算几何、计算机图形学、数据结构、数控技术、仿真技术、人工智能等领域.n 特点:具有高智力、知识密集、更新速度快、综合性强、效益高、初始投入大等特点。

n 应用于机械、电子、航空宇航、建筑、轻纺产品的总体及结构设计、运动机构的模拟、有限元分析的前后置处理、工艺过程设计、数控加工、检验测量等环节。

(Page 1)3、CAD/CAM技术发展动力: 三个环境变化n市场环境的变化(企业竞争、产品市场寿命短),n设计环境的变化(开发新产品的成功率要高而设计周期短),n制造环境的变化(多品种、小批量、高质量)1.2、CAD/CAM系统简介1、基本概念n CAD--从方程求解计算和绘图入手,发展到现在的诸项内容:建立数学模型、工程分析、产品设计(包括方案设计、总体设计、零部件设计)、动态模拟仿真等.CAD/CAM系统是围绕着产品的设计与制造两大部分独立发展起来的,但现在两者是紧密结合在一起的。

n CAM--指NC编程(手工编程、自动编程), 到现在还包括:工艺装备设计、数字化(图形化)控制、CAPP(Computer Aided Progress Planning)工艺过程规划、机器人、柔性制造系统FMS(Flexible ManufacturingSystem)、有限元技术、成组技术、工厂管理、CIMS 等.CAM 有广义和狭义的两个概念n CAM的狭义概念:从产品设计到加工制造之间的一切生产准备活动,包括生产计划的制定,CAPP(计算机辅助工艺规划),NC(数控)编程,资源需求计划制定(RRPD),工时定额的计算。

《控制系统计算机辅助设计MATLAB语言与应用第2版》薛定宇_课后习题答案

《控制系统计算机辅助设计MATLAB语言与应用第2版》薛定宇_课后习题答案
polar(t,r);axis('square')
【17】
(1)z=xy
>>[x,y]=meshgrid(-3:0.01:3,-3:0.01:3);
z=x.*y;
mesh(x,y,z);
>> contour3(x,y,z,50);
(1)z=sin(xy)
>> [x,y]=meshgrid(-3:0.01:3,-3:0.01:3);
【2】
相应的MATLAB命令:B=A(2:2:end,:)
>>A=magic(8)
A=
642361606757
955541213 515016
174746 202143 4224
4026273736 303133
323435 292838 3925
4123224445191848
491514 5253 11 10 56
【10】
function y=fib(k)
if nargin~=1,error('出错:输入变量个数过多,输入变量个数只允许为1!');endﻭif nargout>1,error('出错:输出变量个数过多!');end
if k<=0,error('出错:输入序列应为正整数!');endﻭifk==1|k==2,y=1;ﻭelsey=fib(k-1)+fib(k-2);endﻭend
858 5954 62 631
>>B=A(2:2:end,:)
B =
955 541213515016
40262737 36303133
41232244451918 48
858 5954 62631

计算机辅助工业设计概述

计算机辅助工业设计概述
为广范的位图处理软件之一,提供了从图像编辑、调色及特效制作 的完美解决方案。业内人士为了便利,一般将Photoshop简称为PS, 如图1-6所示。
图1-6
二、Adobe Illustrator Illustrator作为Adobe公司首推的专业矢量绘图软件,是一个强大的
艺术设计工具,无论是在出版、多媒体,还是在线图像的工业标准矢量插 画领域都有着广泛的应用。加之它与Photoshop完美的数据对接,为产品 二维效果图制作提供了较高的效率和控制,适合进行任何规模的设计项目 。同样,业内人士将Illustrator简称为AI,如图1-7所示。
一、Alias SketchBook Pro
曾荣获美国电影艺术与科学学院奖项的Alias SketchBook Pro,是一 款身材小巧的高品质数字草绘软件,专为数位手绘板(屏)用户设计, 其优点在于围绕Alias专门的Marking Menu技术开发的友好的、基于手 势的用户界面。在数位手绘板上用笔轻点便可使用该软件的顶尖工具, 包含有铅笔等30种笔触效果、随笔移动的图层、背景模板以及一个独特 的全景/缩放工具。短小精悍,操作简便,支持多种图片格式,可以用作 设计概念的草图构思工具,如图1-3和图1-4所示。
数字技术下的产品设计表达方式,一般是将产品模型的形体转化为计算机中的 数据,利用这些数据,配合与之配套的软硬件接口构建产品的虚拟模型,预览生产 后的效果,模拟机构运动。同时,还能够与生产环节的上下游紧密地结合起来。由 于数字化的产品设计空间是虚拟的,因此对方案的评估与修改就比较方便,这样有 助于设计师对所设计的产品进行全方位、多角度的调整与把握。在虚拟阶段针对可 能出现的生产问题进行解决,这也是数字化设计方式的优势之一。
1.2 计算机辅助工业设计的历史与现状

第1章 计算机辅助设计系统

第1章 计算机辅助设计系统
高等学校计算机基础教育教材精选
李学志
编著
计算机 辅助设计与绘图
第1章
计算机辅助设计系统
1.1 计算机辅助设计与计算机绘图 计算机辅助设计是一种用计算机硬、软件系统辅 助人们对产品或工程进行设计的方法和技术,包括 设计、绘图、工程分析与文档制作等设计活动。它 是一种新的设计方法,也是一门多学科综合应用的 新技术。
1.3 CAD硬件系统
外存储器 硬盘、软盘、光盘、磁带 输入设备 键盘、 鼠标 数字化仪 扫描仪 计算机主机 中央处理器 内存储器 通信设备 输出设备 图形显示器 打印机 绘图机
串行接口、网络接口
CAD 硬件系统的基本组成
主 机
激光打印机
针式打印机
喷墨打印机
扫描仪
滚筒绘图机
1.4 CAD软件系统
• 系统软件 • 机械CAD支撑软件
图 CAD 支 撑 的 形 械 统 软 软 户 软 OS 机 件 系 件 用 件


1.4.1 系统软件
• • • • • • 操作系统 语言环境 窗口系统 网络环境 文字处理软件 数据库及数据库管理软件
1.4.2 机械CAD支撑软件
• 基本图形资源软件,例:CGI、GKS、 PHIGS、 OpenGL • 二、三维绘图软件,例:如AutoCAD、CAXA、 Pro-Engneer、I-DEAS、CADAM、CATIA、 SolidEdge、SoliWorks、UG等。 • 工程分析及计算软件 • 文档制作软件
计算机绘图是利用计算机硬、软件系统绘制及标 注图形的一种方法和技术。 计算机绘图是计算机辅助设计的重要基础和主要 组成部分,也是计算机辅助设计的一个重要的应用
在计算机辅助设计计过程中,设计人员处于主导地位, 计算机处于辅助地位。构思、创新、决策这样一些含有 创造性的工作由设计人员承担;检索数据、分析计算、 绘图、标注这样一些不具创造性的烦琐工作由计算机来 完成。这样,既利用了计算机计算速度快、计算精度高、 信息存储量大的特点,也发挥了设计人员具有创造性的 特长。 由于计算机辅助设计充分地利用了人、机各自的特长, 因此与传统的手工设计相比较,它具有设计周期短、设 计质量高和设计成本低的优点。在提高企业的市场竞争 和产品创新能力方面发挥着重要的作用。因此无论是军 工还是民用工业,无论是建筑还是加工制造行业,无论 是机械、电力、电子、化工、轻纺行业还是文体、影视 广告行业,都离不开计算机辅助设计技术。

计算机辅助设计与制造 教案

计算机辅助设计与制造  教案

《计算机辅助设计与制造》教案讲课:范青目录第一章概述 (1)第一节CAD/CAM的基本概念 (2)第二节CAD/CAM的发展历史 (3)第三节CAD/CAM的发展趋势 (4)第四节我国CAD/CAM的发展状况 (6)思考题 (7)第二章 CAD/CAM系统 (8)第一节CAD/CAM系统的基本组成与分类 (9)第二节CAD/CAM系统的典型硬件 (11)第二节CAD/CAM系统的软件系统 (12)思考题 (13)第三章计算机辅助图形处理 (14)第一节图形的几何变换 (15)第二节图形的消隐技术 (17)第三节图形的裁剪技术 (19)第四节图形的生成方法 (21)思考题 (23)第四章 CAD/CAM建模技术 (24)第一节建模的基本概念与要求 (24)第二节线框建模 (25)第三节曲面建模 (28)第四节实体建模 (30)第五节特征建模 (31)思考题 (34)第五章计算机辅助工程分析 (35)第一节概述 (36)第二节有限元法 (37)第三节优化设计 (38)第四节仿真技术 (39)思考题 (41)第六章计算机辅助工艺设计 (42)第一节CAPP概述 (43)第二节CAPP中零件信息的描述和输入 (46)第三节CAPP的类型 (47)思考题 (49)第七章数控编程和仿真 (50)第一节概述 (51)第二节ATP语言编程技术 (54)第三节图形交互式自动编程技术 (57)第四节MasterCAM数控加工编程 (59)第五节数控加工仿真 (61)思考题 (63)第八章计算机辅助质量系统技术 (64)第一节概述 (65)第二节计算机辅助质量系统 (66)第九章计算机辅助生产管理与运行控制 (67)第一节概述 (68)第二节物料需求计划管理 (70)第三节企业资源计划简介 (73)第十章 CAD/CAM技术的新发展 (74)第一节CAD/CAM集成系统 (75)第二节计算机集成制造系统(CIMS)简介 (77)第三节并行工程、智能化与虚拟现实技术 (78)第一章概述学习目标:概括了解CAD/CAM技术的产生发展;通过对传统的设计制造过程的分析,理解CAD/CAM系统的基本功能和工作过程;掌握CAD/CAM的基本概念;了解CAD/CAM技术应用领域和发展前景。

计算机辅助设计与制造第1章CADCAM基本知识

计算机辅助设计与制造第1章CADCAM基本知识

02
刀具选择与参数设置
在生成刀具路径时,需要根据加工需 求选择合适的刀具,并设置合理的切 削参数,如切削宽度、切削深度等。
03
刀具路径的验证与优 化
生成的刀具路径需要进行验证和优化 ,以确保加工质量和效率。
后处理与仿真
后处理的基本概念
后处理器的选择与配置
加工过程仿真
后处理是将CAM生成的刀具路径转换 为数控机床可执行的代码的过程。
概念
CAD/CAM技术利用计算机软硬件, 结合各种传感器、控制器和加工设备, 实现产品的数字化设计、仿真优化、 加工制造和生产管理。
CAD/CAM技术的发展历程
起步阶段
20世纪50年代,CAD技术开始起步,主要用于二维绘图和 简单的三维几何建模。
发展阶段
20世纪70年代,随着计算机性能的提高和图形学理论的成熟 ,CAD技术逐渐向三维几何建模、曲面造型等领域拓展。
加工阶段的划分
根据加工需求,将加工过程划分为粗加工、半精加工、精加工等阶段,每个阶段采用不 同的切削参数和刀具。
加工余量与切削深度
在数控加工中,需要合理分配加工余量和切削深度,以确保加工质量和效率。
刀具路径生成
01
刀具路径生成的基本 原理
刀具路径生成是根据设计模型和加工 需求,计算出刀具在加工过程中的运 动轨迹。
来CAD/CAM发展的重要方向 。
智能化CAD/CAM技术包括基 于知识的智能设计、基于机 器学习的智能优化、基于虚 拟现实的智能仿真等技术。
云技术在CAD/CAM领域的应用
01
云技术是指通过网络提供可动态伸缩的虚拟化资源的一种 计算方式。
02
在CAD/CAM领域,云技术的应用可以实现异地协同设计、制 造资源共享、数据分析与挖掘等功能,提高设计效率和制造效

第1章 计算机辅助设计与仿真技术概述

第1章 计算机辅助设计与仿真技术概述

22
返 回
上 页
下 页
其概念和内涵正在不断地发展中。早在1972年10 月的国际信息处理联合会(IFIP)在荷兰召开的“关 于 CAD原理的工作会议”上给出如下定义:CAD是一种 技术,其中人与计算机结合为一个问题求解组,紧密 配合,CAD是工程技术人员以计算机为工具,对产品 和工程进行设计、绘图、分析和编写技术文档等设计 活动的总称 。
10
返 回
上 页
下 页
常用的数理统计分析方法有最大似然概率估算法, 最大似然概率辨识法等。
混合模型(hybrid model) ——过程开发模型又 叫混合模型或元模型(meta-model),把几种不同模型 组合成一种混合模型,实际上,一些软件开发单位都 是使用几种不同的开发方法组成他们自己的混合模型。 混合模型兼具物理模型和数学模型的优点,将两者有 机地结合起来,有效地提高了试验研究的精度,可用以 解决单一模型不易解决和不能解决的问题。
21
返 回
上 页
下 页
1.3 计算机辅助设计的基本概念
1.3.1 计算机辅助设计的概念
计算机辅助设计( Computer Aided Design简称 CAD)技术是利用计算机高速而精确的计算能力、大容 量存储和处理数据的能力,结合设计者的综合分析、逻 辑判断及创造性思维,用以加快设计进程、缩短设计周 期、提高设计质量的技术。
下 页
由于我们所面临的工程问题越来越复杂,计算机仿 真是一门综合性的新学科,它取决于计算机工具本身硬 件与软件的发展,又依赖于仿真计算方法在精度与效率 方面的研究与提高,还要服从于计算机仿真对象学科领 域的发展需要, 所以, 计算机仿真是多种学科 互相渗透、 相互融合又与多种学科相关联的边缘科学。

计算机辅助设计技术-第1章 CAD技术概述

计算机辅助设计技术-第1章 CAD技术概述

制造
60 80 100
0
20
40
时间 百分比(%)
开发设计工作的重要性
70 60
50
40 30 20 10 0
开发设计
采购
管理和销售
对成本的影响 所需的工时成本
1.0.2 机械设计过程
需求分析 提出明确的功能要求 原理性方案及分析 再设计
不接受
概念设计 初步设计 详细设计
计算机图形学:是研究通过计算机将数据转换为图形,并在专用 的设备上显示的原理、方法和技术的科学。
三者的联系
计算机绘图是CG中涉及工程图形绘制的一个分支,它是一门 工程技术。计算机绘图不是CAD技术的全部内涵,是CAD技术的 基础之一。CG是一门独立的学科,它的有关图形处理的理论与 方法构成了CAD技术的重要基础。
在设计过程中会产生大量信息,这些信息包括数字、 字符、符号和图形等,随着设计过程的延伸,计算机会对 它们进行存储、转换、传递等处理。
2. 工程分析
工程分析包括设计参数计算;面积、体积、惯性矩等 物理特性计算;强度、刚度、寿命等校核计算;应力场、 变形、温度场等有限元分析;结构、参数的优化计算。
3. 图形处理 包括二维绘图、三维实体造型、图像输入输出及识 别等。
评价
接受
初步设计及分析
不接受
评价
接受
详细设计 制造加工 样机测试 生产 鉴定
销售和使用
机械产品在经历了制造加工、样机测试、批量生产以及销
售使用后,将返回大量信息,要依据这些信息再对产品进行不
断修改。 机械设计是一个“设计--评价--再设计”的反复迭代、 不断优化的过程。在人工设计情况下,设计周期很长。 1.0.3 CAD产生的背景 实现某种程度的自动化; 缩短设计周期,提高产品竞争力 降低设计成本,提高设计质量。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1958年,Calcomp公司研制出了滚筒式绘图机; Gerber公司研制出了平板绘图仪;
1959年(MIT)将CAD正式列为研究项目进行研究 等等。
这时期硬件的特点是开始具有一定的图形输出能力。 从整体上说,计算机硬件水平较低,处在电子管水 平;计算机主要用于科学计算,开发人员主要用机 器语言编程,图形的处理只能输出不能输入。
②利用应用程序库中已编制的各种应用程序,进行设 计计算及优化设计,确定设计方案及产品零部件的 主要参数。
③运用交互式图形程序库,以人机交互作业方式对初 步设计的图形进行实时修改,最后由设计人员确认 设计结果。
④利用图形处理和动画技术,对产品模型进行图形仿 真,为评估设计方案提供逼真和直接的依据。
⑤输出设计结果,其中包括设计计算数据、图样及文 档等。
3、方案设计
在满足设计要求的条件下,由设计人员构思多种可 行的方案,并用方案图和原理图表达出来。经过对 各方案的比较和筛选,从几个可行方案中优选出一 个功能满足要求、工作原理可靠、结构设计可行、 成本低廉的方案。
4、技术设计
在既定设计方案的基础上,完成产品的总体设计、 部件设计、零件设计。将设计结果以工程图样及计 算说明书形式确定下来。
20世纪60年代是CAD技术的成长发展阶段。
在20世纪60年代,晶体管取代了真空电子管。20世 纪60年代后期,出现了直接存取存储器,研制成功 了阴极射线管显示器等等。这些硬件的出现和发展, 为CAD的发展提供了坚实的物质基础;计算机软件 水平也得到大大地提高,产生和发展了许多计算机 语言,如在计算机语言中占据重要地位的 FORTRAN语言就是在这个时期发展和完善的。
当时,MIT研究小组的报告对CAD作了这样的设想: 设计者坐在CRT控制台前,通过光笔操作,进行人 机对话,实现从概念设计到生产设计以至制造的全 过程。它还提出了用不同的层来表示某一工程图的 轮廓、剖面线和尺寸。这个系统为交互式图形学和 计算机辅助绘图技术打下了理论基础。这在当时看 来,带有一些神奇色彩,但它大大地震动了追求实 效的工程界。
随后计算机辅助绘图、设计、制造、分析技术在英、 日、意等国的汽车公司也都获得了广泛的应用,并 逐渐扩展到其它部门。
20世纪70年代是CAD技术的实用化期。
计算机硬件从集成电路发展到大规模集成电路,相 继出现了32位小型计算机和微型计算机。
基于小型机的CAD成套系统(Turnkey System)研 制成功,它包括图形输入及输出设备和相应的应用 软件,软硬件配套使用。在此期间,为CAD开发了 大量的图形软件包和以有限元为基础的各种强度的 运算软件包。专业的CAD系统公司和专门开发CAD 软件的软件公司相继出现,并有一系列的CAD产品 投入市场 。
③各部门信息交流迅速、可靠。在常规设计中,设计是通过图 纸作为媒体来传播的,由于图纸的设计、绘制、存储和传递 需要花费较多的时间,影响了各部门信息的交流。在CAD系 统中,信息可以通过电子文档来存储和传递,因此信息的交 流快捷而可靠。同时,随着CAD/CAM技术的发展,CAD的信息 可以直接转化成CAPP和CAM所需的信息,为实现计算机集成 制造打下基础。
在此期间,适用于小型机及微机的软件技术业迅速 提高,发展了数据库技术,开发出大量图形软件以 及与现代设计方法相适应的各种软件(如有限元结 构分析软件、优化设计软件等)。大量成熟的商品 化软件不断涌现,又促进了CAD技术的应用和发展。
进入90年代以来,随着个人计算机(PC)的飞速发 展,其性能迅速赶上了10年前高档工作站的性能。
由于个人计算机的价格低、使用方便,以个人计算 机为硬件平台的计算机辅助绘图、设计、制造、分 析系统迅速崛起,市场逐步扩大。
可以预见,在不久的将来个人计算机将成为计算机 辅助设计的主流机型。
计算机技术为机械工业带来了革命性的改变,反过 来计算机在机械工业中的应用也推动了计算机技术 的迅速发展。新的设备、新的操作系统、新的软件、 新的数据交换标准,正在迅速扩大计算机在工业中 的应用范围,掀起一场新技术革命的浪潮,成为20 世纪全球最杰出的工程技术成果。
5、制造加工及试验
经过加工制造、样机试验或生产现场试用,将加工、 试验过程中发现的问题反馈给设计人员,作为进一 步修改的依据。
上述设计过程如图l—1所示。由图中产品设计工作 流程可见,产品设计是多次“设计评价—再设计(修 改)”的反复过程,它是以满足社会客观需求及提高 社会生产力为目标的一种创造性劳动。
④设计与分析工作模式的统一。CAD系统中集成了许多设计分 析程序,设计人员可通过实时交互操作,对产品不断进行设 计和分析,从而得到最佳设计结果。
⑤有利于产品标准化、系列化、通用化。设计人员可以利用 CAD系统建立标准图及标准设计库,也可以修改原有产品设 计中的参数得到新的设计结果。由于可以充分利用以前的设 计结果,CAD系统在标准化、系列化、通用化方面有突出的 优势。
也就是在设计人员初步构思、判断、决策的基础上, 由计算机对数据库中大量设计资料进行检索,根据 设计要求进行计算、分析及优化,将初步设计结果 显示在图形显示器上,以人机交互方式反复加以修 改。经设计人员确认之后,在自动绘图机及打印机 上输出设计结果。上述CAD作业过程如图l—2所示。 由此可见,CAD工作内容主要有以下三个方面。
虽然采用CAD技术有如此众多的优点,但是使用不 当也会给企业带来一定的风险。这主要体现在以下 两个方面。
①企业初始投资大。CAD系统的投资包括硬件、软件、 培训和二次开发等方面,由于硬件外的投资比较大, 短期内又不容易看到成果,因此许多企业有畏难情 绪。
②对人员素质要求高。由于CAD技术难度大,故对使 用人员的基础知识要求高;有时使用人员还有抵触 情绪,给培训工作带来困难。另外,为了满足企业 需要,对购买的商用系统或多或少要做一些二次开 发工作,这也向使用和开发人员提出了更高的要求。
计算机辅助设计 (CAD)
华北电力大学机械工程系 花广如
复杂弹簧造型
构建该模型主要使用“从方程建立曲 线”、可变剖面扫描、扫描、关系式特 征等建模工具。
装饰罩模型
构建该模型使用拉伸、孔、阵列、环形 折弯等建模工具。
叶轮模型
使用边界混合、阵列等建模工具
紫色花模型
连接头零件模型
该模型主要使用旋转、拉伸、倒角、螺 旋扫描特征等建模工具
轮毂模型
手枪模型
轴承模型
机器人模型
第一章计算机辅助设计概述
1.1 CAD的发展历程 计算机辅助设计(Computer Aided Design,简
称CAD)是从50年代开始,随着计算机技术及其外 围设备的发展而形成的一门新兴学科,在工程技术 领域中有着广泛的应用。
20世纪50年代是CAD技术的准备和酝酿阶段。 美国的麻省理工学院(MIT)在计算机辅助设计方 面作了开拓性的工作。 1950年美国麻省理工学院研 制成功的图形显示器用于“旋风1号计算机” ,虽 然它只能显示极为粗糙的图形,与示波器没有太大 的差别,但它是计算机向CAD发展的开始。
汽车工业对计算机辅助设计技术的发明首先做出了 响应。
美 国 通 用 汽 车 公 司 和 IBM 公 司 率 先 开 发 了 DAC1(Design Augmented by Computer)系统,用来设计 汽车外形与结构。
美国洛克希德(Lockheed)公司和IBM公司联合开 发了基于大型计算机的图形增强设计与制造软件包 CADAM用于设计与绘图,并具有三维结构设计能 力。
设计工作是新产品研制的第一道工序,设计工作的 质量和水平,直接关系到产品质量、性能、研制周 期和技术经济效益。因此,在商品竞争剧烈的市场 经济条件下,使设计方法及设计手段科学化、系统 化、现代化是十分必要的。应用计算机辅助设计就 是实现设计现代化的重要途径之一。
二、CAD的基本概念
计算机辅助设计是指应用计算机系统,协助工程技 术人员完成产品设计过程中各阶段的工作。
②提高设计质量。常规设计中,为了减少计算量,计 算的精度受到限制,有些错误常常很难在设计阶段 发现。但在CAD中,数学模型一般都比较准确,计 算精度大大提高,而且可以进行优化设计、有限元 分析等计算,使设计结果准确可靠,在设计阶段就 可以预估产品的性能。同时,由于设计人员摆脱了 繁重、简单、重复的劳动,从而能集中精力发挥创 造性思维,设计出高质量的产品。
1.3 现代CAD系统提供的辅助功能
现代CAD系统为机械设计和制造提供了丰富的功能, 从产品概念设计、详细设计、分析、加工到工程管 理,提供了全方位的解决方案和辅助手段,用于产 品生产的各个方面。下面介绍一些主要功能。
1、建立产品设计数据库
产品设计数据库是用来存储设计某类产品时所需的 各种信息,如有关标准、线图、表格、计算公式等。 数据库可供 CAD作业时检索或调用,也便于数据的 管理及数据资源的共享。
2、建立多功能交互式图形程序库
利用图形程序库可以进行二维及三维图形的信息处 理。能在此基础上绘制工程设计图样,建立标准零、 部件图形库等图形处理工作。
ห้องสมุดไป่ตู้
1963年春,在美国计算机联合会的年会上,MIT的 研究小组发表了有关CAD项目的五篇论文,给工程 界以很大的震动。
其中在24岁的研究生I.E.Sutherland发表的 “SKETCH-PAD一种人机对话系统”论文中,介 绍了这个系统能在10~15min内完成通常需要几周时 间才能完成的工作。
1.2 CAD基本概念和特点
一、产品设计的过程
1、提出设计任务
通常,人们是根据市场或社会需 求提出任务的。产品设计的目的 就是将提供的资料(如原材料、能 源等)设法转化为具有某种功能的 技术装置,以满足社会客观的需 求。因此,产品设计任务的提出 应以社会需求为前提和目标。
2、明确设计要求
根据设计任务,通过对现有同类 产品资料的检索及调查研究,对 所设计产品的功能、生产率、可 靠性、使用寿命、生产成本等方 面,提出明确而详细的量化指标, 形成具体的设计任务书。
