在网络布线设计前，必须了解以下两点基础知识：
第一、双绞线最长的通讯距离：目前，网吧内使用最多的就是超五类双绞线，理论上其点与点之间最大的通讯距离是100米，而实际上只有95米。所以，在进行网吧网络布线设计时，建议最好先测量一下点与点之间的实际距离。
网吧如何布线，加精啊网吧网络布线
网吧网络综合布线与网吧电源系统布线相比更复杂，不但要考虑到网络布线，还要考虑到网络设备的安装位置、网络通讯介质的选择等因素。
一、网络布线设计
网络布线必须根据网吧的网络结构来设计。目前，网吧一般都是服务器--主交换机--交换机--客户机的网络模式。
二、具体施工
1、电源布线应该与房间装修同步进行，为了网吧环境的美观，不宜将电源线布置在明处，可以放置在PVC管道或专用的电源线通道中。
2、对于比较重要的主干线路，最好在布线施工时多布设一条线路做备份线路。同时，为避免影响网线和电话线的传输质量，电源线最好单独走一个管道或者PVC槽子。对于一些不易进行二次施工的管道，请务必布设备用线路。
1、空调：对网吧来说，空调已经成为一种标准配置，一般使用柜式空调，而且功耗很大，每台功率一般在3500-4500W之间。因此，在设计电源布线系统时，必须给空调配备专用电源线路。
2、电脑：一般在对网吧电源系统布线设计时，容易产生一个误区，认为电脑使用的电源线随便拉一条就行。其实，网吧内总负载最大的还是电脑，在不配备音箱的情况下，功率一般在150W左右，机器数量增多，功率就明显增大。因此，网吧电脑使用的电源线，不应该是逐一串联的模式，而是使用分组点接，具体做法如下：
2、避雷措施：在很多技术人员眼中，避雷似乎与网吧毫不相关，但是，如果网吧没有良好的避雷措施，遇到雷击时，可能会烧毁网吧内所有的设备。

网络综合布线实施方案

网络综合布线实施方案网络综合布线实施方案网络综合布线是指将建筑内的各种网络设备通过合理的线缆布线方式连接起来，形成一个完整的网络系统。

下面是一个网络综合布线实施方案的概述，以便为您提供一种合理的实际实施建议。

1. 方案设计首先，需要进行详细的方案设计。

根据实际需求和规划，确定各个区域的网络节点位置和数量，以及线缆走向、覆盖范围等。

同时考虑网络的未来扩展需求，避免后续增加设备时重新布线的问题。

2. 布线材料选择选择合适的布线材料非常重要，包括网络线缆、连接器、插座等。

要考虑到网络传输速度、抗干扰性、可靠性等因素，选择优质的产品，并确保与设备兼容。

3. 布线路径规划根据具体的需求和建筑结构，规划好整个布线路径。

避免线缆过长、交叉或者受到太大的电磁干扰。

同时要注意将数据线与电力线、水管等物理隔离，以免干扰信号传输。

4. 线缆布线按照规划好的路径进行线缆布线，包括水平布线和垂直布线。

水平布线是从机房到各个区域的主干线缆，要尽量减少损耗和干扰；垂直布线是将各个楼层的线缆连接起来，要避免线缆被损坏或者损失信号。

5. 连接器安装根据实际布局需求，在各个节点处安装合适的连接器，包括插座、输出端口等，用以连接设备。

6. 测试与调试完成布线后，对整个网络系统进行测试与调试。

测试线缆连接是否良好、信号传输是否稳定，并解决相应的问题。

7. 文档记录在实施过程中，做好相应的文档记录。

包括布线图纸、线缆标记、连接器位置等，方便后续扩展、维修或者升级。

总之，网络综合布线实施方案的关键在于规划合理、材料优质、安装规范、调试完善，并做好相应的文档记录。

这样可以确保网络系统的稳定运行，为建筑内的各项业务提供高效可靠的网络支持。

网络工程——大型网吧综合布线(实例)

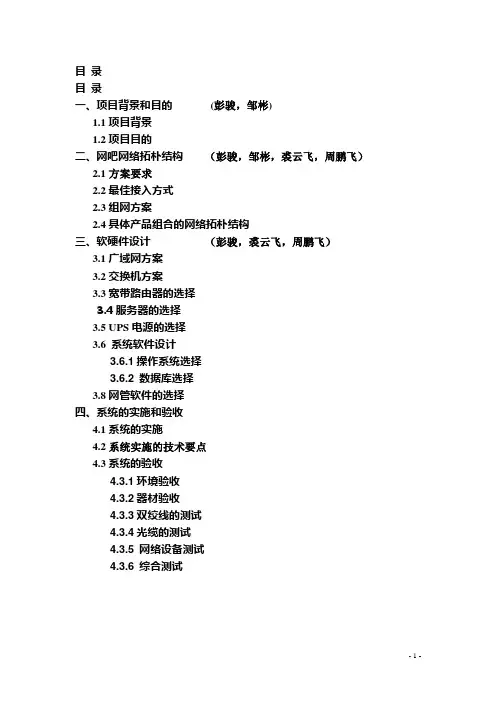

目录目录一、项目背景和目的(彭骏，邹彬)1.1项目背景1.2项目目的二、网吧网络拓朴结构（彭骏，邹彬，裘云飞，周鹏飞）2.1方案要求2.2最佳接入方式2.3组网方案2.4具体产品组合的网络拓朴结构三、软硬件设计（彭骏，裘云飞，周鹏飞）3.1广域网方案3.2交换机方案3.3宽带路由器的选择3.4服务器的选择3.5 UPS电源的选择3.6 系统软件设计3.6.1操作系统选择3.6.2 数据库选择3.8网管软件的选择四、系统的实施和验收4.1系统的实施4.2系统实施的技术要点4.3系统的验收4.3.1环境验收4.3.2器材验收4.3.3双绞线的测试4.3.4光缆的测试4.3.5 网络设备测试4.3.6 综合测试一、项目背景和目的1.1项目背景二十一世纪是知识经济的年代。
