胜动12V190燃气发电机组
胜动科技-沼气机型谱
胜动科技沼气发电机组机型谱（50HZ ）发电机组型号（KW）10GF-SDZ 系列15GF-SDZ 100系列20GF-SDZ 系列30GF-SDZ NQ100N 系列40GF-SDZ -G4ENQ70N 系列50GF-SDZ -G4EQD70N 系列60GF-SDZ 35ZQ 5系列80GF-SDZ -G4EQD110系列90GF-SDZ -G4EQD110系列100GF-SDZ 3系列120GF-SDZ 3系列150GF-SDZ 系列200GF-SDZ ZC 38系列250GF-SDZ ZC 8系列300GF-SDZ 6190系列400GF-SDZ TBG620V8400GF1-RZ -2A 系列500GF1-1RZ L D K -2A 系列600GF1-RZ/P W Z L D K-2C系列700GF-SDZ 系列800GF-SDZ 系列900GF-SDZ 系列1000FG-SDZ 系列Q1200GF-A 050/1100系列Q1700GF-A 520/1600系列Q3500GF-A -12MACH-30G/Z Q4000GF-A -14MACH-30G/Z Q4800GF-A -16MACH-30G/Z Q5100GF-A-18MACH-30G/Z备注1、胜动科技沼气发电机组的动力采用国内老品牌或引进国外先进技术生产的发动机作为发电机组的母体机，同时采用市场上最成熟的燃气点火和控制燃气技术进行改造，充分利用在进口柴油机组和燃气机组领域经营多年的工作经验成套的燃气发电机组具有质量高，性能好，维护成本低，使用简单的特点。
2、沼气的使用条件：燃气机（组）进气压力30-300Kpa，甲烷含量不低于40%，H2S 含量≤30mg/Nm3；总含硫量≤480mg/Nm3，杂质粒度≤5μm，杂质含量≤50mg/Nm3，无游离水；3、发电机组的通用技术标准：50HZ，230/400V；4、800KW 以上也可以生产6300V、10500V 以上电压的发电机组。
16V190系列自动化燃气发电机组工程技术资料
WZ
胜利油田胜利动力机械集团有限公司文字资料
WZ03-242

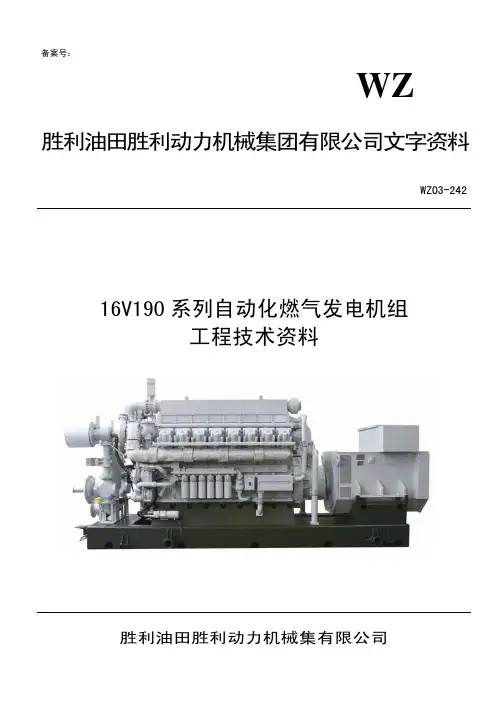

16V190 系列自动化燃气发电机组 工程技术资料
胜利油田胜利动力机械集有限公司
16V190 系列自动化燃气发电机组工程技术资料
一 机组概述 16V190 系列自动化燃气发电机组（以下简称机组）是集团公司新研制的自动化机组之一，配置
DC24V 双电马达启动或液压启动系统 逆时针（面向输出端） 飞轮输出 15000
2
3.1 低压发电机技术规格 发电机型号 1FC6 562-6LA82-Z 1FC6 562-6LA82-Z1 1FC6 564-6LA42-Z 1FC6 506-6LA42-Z
额定容量（kVA）
1500
1250
额定电压（V）
6112
单增压 器流量 kg/s
0.849
天然气 80
0
1.5 1200 9.5 1.516 396 4527 6168 0.857
沼 气 60
0
1.5 1200
9 1.582 528 4524 6332 0.879
沼 气 30
0
1.3 1200
9 1.548 1057 3929 6252 0.868
（4）单个增压器流量：Q4=1.65/2=0.825（kg/s）。 1.2 非甲烷类燃气流量计算方法及步骤
以电炉尾气发电机组额定功率 1000kW 为例计算： （1）电炉尾气消耗量： 已知 CH4、H2、CO 的低热值分别为 35.8MJ/Nm3、10.8MJ/Nm3、12.6MJ/Nm3 机组燃气热耗率为 10.1MJ/kWh，设电炉尾气中 CH4 含量为 a，H2 含量为 b，CO 含量为 c，机组功率按 1000kW 计算，根据 Q1=1000 ×10.1/(35.8a+10.8b+12.6c)可以计算出电炉尾气消耗量 Q1（Nm3/h）。例如某地电炉尾气中 CH4 浓度为 a=0%，H2 浓度为 b=10%，CO 浓度为 c=80%，则电炉尾气消耗量： Q1=1000×10.1/(35.8×0%+10.8×10%+12.6×80%)=905 Nm3/h （2）空气流量：过量空气系数α按 1.5 计算,已知 CH4、H2、CO 的理论空燃比分别为 9.52、2.38、 2.38，则空气流量 Q2=(9.52×0%+2.38×10%+2.38×80%)×1.5Q1=2908 Nm3/h （3）烟气质量：已知 CH4、H2、CO、空气的密度分别为 0.7174 kg/Nm3、0.0898 kg/Nm3、1.2506 kg/Nm3、 1.293 kg/Nm3，烟气的质量流量 Q3=0.7174 × 905 × 0%+0.0898 × 905 × 10%+1.2506 × 905 × 80%+[905 × (1-0%-10%-80% ） +2908] × 1.293=4782（kg/h）=1.328 kg/s，烟气温度 500℃～550℃。 （4）单个增压器流量：Q4=1.328/2=0.664（kg/s）。
500发电机组技术参数[1]1

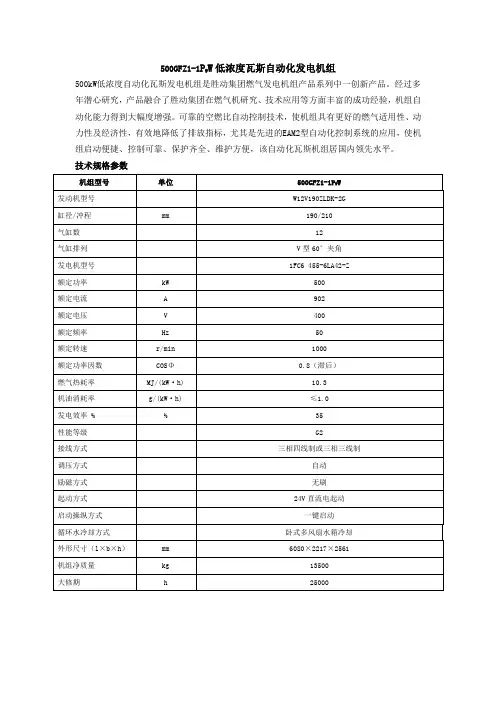

![500发电机组技术参数[1]1](https://img.taocdn.com/s3/m/e4e9520716fc700abb68fcdd.png)
500GFZ1-1P W W低浓度瓦斯自动化发电机组500kW低浓度自动化瓦斯发电机组是胜动集团燃气发电机组产品系列中一创新产品。
经过多年潜心研究，产品融合了胜动集团在燃气机研究、技术应用等方面丰富的成功经验，机组自动化能力得到大幅度增强。
可靠的空燃比自动控制技术，使机组具有更好的燃气适用性、动力性及经济性，有效地降低了排放指标，尤其是先进的EAM2型自动化控制系统的应用，使机组启动便捷、控制可靠、保护齐全、维护方便，该自动化瓦斯机组居国内领先水平。
技术规格参数机组型号单位500GFZ1-1P W W发动机型号W12V190ZLDK-2G缸径/冲程mm 190/210气缸数12气缸排列V型60°夹角发电机型号1FC6 455-6LA42-Z额定功率kW 500额定电流 A 902额定电压V 400额定频率Hz 50额定转速r/min 1000额定功率因数COSΦ0.8（滞后）燃气热耗率MJ/(kW·h) 10.3机油消耗率g/(kW·h) ≤1.0发电效率 % % 35性能等级G2接线方式三相四线制或三相三线制调压方式自动励磁方式无刷起动方式24V直流电起动启动操纵方式一键启动循环水冷却方式卧式多风扇水箱冷却外形尺寸（l×b×h）mm 6080×2217×2561机组净质量kg 13500大修期h 25000技术优势1、一键启动2、空燃比自动调节3、采集参数齐全，显示画面美观4、数据可记录、远传、打印4、保护功能齐全，主要有超速、油压低、油温高、水温高、缸温高、逆功率、欠频率、过电流等5、全自动准同期并网6、自动加减负荷7、6小时机组巡检，25000小时大修期，运行成本更低外形图500GFZ1-1PwW外形图500GF1-3PW瓦斯发电机组W500kW低浓度瓦斯发电机组是胜动集团特别针对浓度在8%～30%范围的瓦斯市场开发研制的燃气内燃机发电产品，该产品是目前国内外唯一技术成熟的低浓度瓦斯发电机组，是世界低浓度瓦斯安全利用高端技术的代表。
QSDL 32001-2009 190系列燃气机
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改 单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本部分达成协议的各方研究是否可使 用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB 191 包装储运图示标志 GB/T 1859 往复式内燃机 辐射的空气噪声测量工程法及简易法 GB/T 3821 中小功率内燃机 清洁度测定方法 GB 4556 往复式内燃机 防火 GB/T 6072.1 往复式内燃机 性能 第 1 部分：标准基准状况，功率、燃料消耗和机油消耗的标定及
190 系列燃气机
1 范围
本标准规定了 190 系列燃气机（包括 1190 系列、4190 系列、6190 系列和 12V190 系列，以下简称燃气 机）的术语和定义、产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存等的要求。
本标准适用于 190 系列燃气机的生产与制造。
2 规范性引用文件
3 术语和定义
下列术语和定义适用于本标准。 3.1

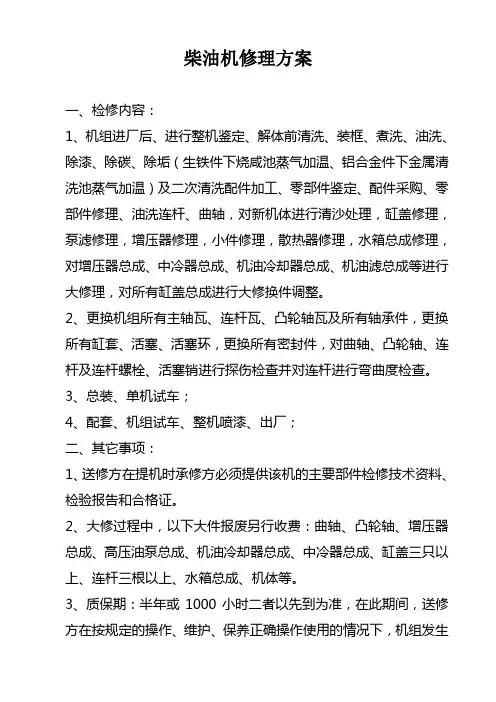

12V190型柴油机修理方案
柴油机修理方案
一、检修内容：
1、机组进厂后、进行整机鉴定、解体前清洗、装框、煮洗、油洗、除漆、除碳、除垢（生铁件下烧咸池蒸气加温、铝合金件下金属清洗池蒸气加温）及二次清洗配件加工、零部件鉴定、配件采购、零部件修理、油洗连杆、曲轴，对新机体进行清沙处理，缸盖修理，泵滤修理，增压器修理，小件修理，散热器修理，水箱总成修理，对增压器总成、中冷器总成、机油冷却器总成、机油滤总成等进行大修理，对所有缸盖总成进行大修换件调整。
2、更换机组所有主轴瓦、连杆瓦、凸轮轴瓦及所有轴承件，更换所有缸套、活塞、活塞环，更换所有密封件，对曲轴、凸轮轴、连杆及连杆螺栓、活塞销进行探伤检查并对连杆进行弯曲度检查。
3、总装、单机试车；
4、配套、机组试车、整机喷漆、出厂；
二、其它事项：
1、送修方在提机时承修方必须提供该机的主要部件检修技术资料、检验报告和合格证。
2、大修过程中，以下大件报废另行收费：曲轴、凸轮轴、增压器总成、高压油泵总成、机油冷却器总成、中冷器总成、缸盖三只以上、连杆三根以上、水箱总成、机体等。
3、质保期：半年或1000小时二者以先到为准，在此期间，送修方在按规定的操作、维护、保养正确操作使用的情况下，机组发生
故障时，必须保持整机现状，并立即通知承修方，承修方在接到送修方通知后二十四小时内派出技术人员和现场服务人员到现场，双方共同检查分析，明确责任。
属承修方修理质量问题，则由承修方实行“三包”，如属送修方操作或保养原因造成的事故，所有费用由造成事故方全部负责。
12v190发电机组---胜动燃气发电机组维护与调整
A、松开锁紧螺母； B、按规定的气门间隙值选好塞尺（或专用塞块），插入摇臂调节螺钉与横桥之 间；用螺丝刀向下旋紧调节螺钉，使塞尺在两者之间移动时有轻微的压紧感觉； C、保持调节螺钉位臵不变，旋紧固定螺母； D、抽出塞尺后，重新检查间隙是否发生了变化，调整至完全符合规定要求。
一、检查和调整气门间隙
当气缸活塞处于压缩冲程上止点时，在上止点前后一段工作状态内，进、 排气门都是处于关闭状态；所以当一缸处于压缩冲程上止点时，其它缸还有一系 列的进、排气门可以调整。
可以调整的气门 1缸所处的 工作状态 1缸压缩冲 程 上止点 6缸压缩冲 程 上止点 1缸 进 排 2缸 3缸 4缸 5缸 6缸 7缸 8缸 进 排 进 排 进 排 9缸 10缸 11缸 12缸 进 排 进 排
进
排
进
排
进排排来自进排进
排
进
一、检查和调整气门间隙
吸气冲程上止点 吸气冲程下止点 压缩冲程上止点 做功冲程下止点 1缸 8缸 5缸 10缸 3缸 7缸 6缸 11缸 2缸 9缸 4缸 12缸
胜动燃气发电机组维护与调整
胜动集团客户培训科
Ⅰ、燃气发电机组日常 维护保养内容
一、日保养 1、拉出油尺，检查机油品质和油位是否符合要求；否则更换机油， 或添加机油。 2、检查膨胀水箱（或散热器）内的水位，必要时添加冷却水或防 锈乳化液、防冻液等添加剂。 3、查看气源压力表，看气源压力示数是否符合机组使用要求。 4、用燃气漏气仪检查燃气管线是否漏气，如发现燃气管线漏气， 应及时排除故障。 5、检查各部位连接是否牢固，如有松动现象应及时排除。 6、检查电源状况。 7、监听发动机声响，观察排气管排烟状况和呼吸器，如有异常现 象应及时查找原因并加以排除。 8、检查并排除发动机漏水、漏油、漏气现象，保持发动机外观和 工作环境的清洁、整齐。 9、观察监视仪表所指示的发动机各项参数，特别是机油压力、机 油温度、冷却水温度、气缸内温度和排气温度的变化，作好发动机 的运行记录，并对各项参数进行分析，如发现异常，应及时查找并 排除相应故障。
QSDL 33001-2009 190系列燃气机和机组总装技术条件
2.2.6 机油泵支架部分
机油泵传动齿轮与传动轴组装时，齿轮加热至 150℃～180℃。
2.2.7 起动部分
起动马达齿轮与齿圈侧向间隙为 0.6mm～1mm，要求应至少保留一片调整垫片，端面间距为 3mm～4mm。
油孔的对侧。
2.2.4.6 装配活塞连杆总成时，应在缸套内、活塞环处、连杆大头孔内及曲轴的连杆轴颈上涂润脂(二硫化钼)。
2.2.4.7 连杆螺母旋紧力矩为：250N·m～270N·m ，分三次（60N·m、120N·m、250N·m～270N.m）轮换均
匀上紧。
2.2.5 气缸盖部分
2.2.5.1 气缸盖内腔应无污物、水垢，冷却水路应畅通；组装后的气缸盖在 0.4MPa 气压下，历时 3min 不得
2.1.2 装配应符合按规定程序批准的工艺文件要求。
2.1.3 装配前所有零、部件必须经过仔细清洗，不允许有锈迹污物等；所有的零部件外观涂漆应表面光洁， 不应有漏漆、起皮、脱落等缺陷。 2.1.4 在部件、附件装配中，凡有性能试验要求者，应按技术文件的规定进行试验，性能参数应符合设计要 求。
2.1.5 在装配过程中，应认真填写记录，数据应准确、记录应齐全、完整。单机总装记录见附录 A、附录 C、
I
Q/SDL 33001-2009
190 系列燃气机及机组总装技术条件
1 范围
本标准规定了 190 系列燃气机（以下简称燃气机）和 190 系列燃气发电机组（以下简称机组）的装配技 术要求和方法。
本标准适用于 12V190 系列、6190 系列、4190 系列和 1190 系列燃气机及燃气发电机组的总装配。
b) 4190 系列燃气机螺栓扭紧力矩 540～590N.m，分三次（150N.m，300N.m，540N.m～590N.m）轮换均匀
胜动12V190-700-16V190-1200系列大功率燃气发电机组分解
6000/kW
0.10元/kW 35% 80% 低 25000h 一般
8000/kW
0.12元/kWh 42% 90% 高 35000h 高
建设占地
少
较少
较多
少
性价比分析
机型
排放情况
1200kW
较好
700kW
一般
500kW
一般
进口同类机
好
符合安标
适应低浓度 交货周期 建站周期 维护维修 配件供应 售后服务
油田伴生气 热电联产 钻井动力
2
机组基本配置
2018/10/29
机组基本配置
涡轮增压系统
电控混合系统
进气系统
西门子技 术发电机
调压系统 发动机主体 不锈钢管系 高强度矩形 钢构基座
机组外围配置
发电机组 开式冷却 冷却系统 系统
机组 断路器柜
远程 控制柜
就地 控制柜 集中监控 系统
机组外围配置
整机排放全面符合国Ⅳ标准
前 言
形式分类
按结构形式分类： 普通机组 箱式机组
按电压等级分类： 按能源利用分类：
400V 常规发电机组
6300V
10500V
热电联产机组
2018/10/29
前 言
应用领域
瓦斯
沼气
天然气
地面抽采 高浓度 低浓度
2018/10/29
畜禽养殖 工业污水 垃圾填埋
全数字点火系统
冬斯调压系统
关键部件与国际高端产品
配置相当
发电机组技术特性
自动化无人值守
现场 远程 全面管理
一键启动，自动并网 自动负荷分配
紧急、故障停机保护
济柴12V190机组介绍
济柴12V190机组介绍12V济柴12V190天然气机组为12缸活塞式发动机，其基本工作原理与DEUTZ 机组相同：天然气与空气的混合气进入汽缸燃烧室后，当活塞位于压缩冲程上止点前适当角度时，通过火花塞将压缩后的混合燃气点燃，燃烧的燃气膨胀作功，通过活塞连杆推动曲轴旋转。
因为12个缸在曲轴每转720°均完成一次作功冲程，这样只要燃气保证供给，就能保证发动机曲轴连续旋转从而带动发电机转子旋转发电。
济柴12V190系列天然气机采用龙门式，整体铸造机体，用高强度铸铁制成，左右两排汽缸体呈V 字型排列，夹角60°。
机组配气采用定时配气技术机构，天然气与空气在气缸盖进气道混合。
济柴12V190机组工艺指标济柴12V190机组工艺卡片济柴12V济柴12V190发电机组发电机电压：●控制范围：发电机电压：380±19V●控制目标：保证发电机电压控制在给定范围。
●相关参数：母线电压、发电机机无功功率、电网频率、励磁电压、励磁电流。
●控制方式：由发电机的励磁系统进行调整，正常情况下发电机根据电压的变化进行自动调整。
也可采用人为控制方式调整发电机电压。
●正常调整：通过操作发电机电压调整开关来增加或降低发电机电压。
发电机频率：●控制范围：发电机频率：50±0.5Hz●控制目标：保证发电机频率控制在给定范围。
●相关参数：母线频率、发动机转速、发电机有功功率。
●控制方式：发电机频率与发动机转速相对应，由系统自动控制。
如果采用有差方式，运行一段时间后发电机频率可能会超出设定范围，需手动调整到正常值。
●正常调整：通过调整发动机转速来调整发电机频率。
发电机有功功率：●控制范围：发电机有功功率不超过机组的实际出力（它随大气温度、运行方式等因素变化），发电机不超过额定功率529KW。
●控制目标：保证发电机和发动机都不出现过负荷情况，且符合运行要求。
●相关参数：电网总负荷、发动机转速、发电机频率、各缸温度。
12v190发电机组--胜动燃气发电机组操作使用
二、机组对机油的要求 2、机油牌号的选择 15W40CD 胜动系列燃气机一般情况下推荐使用15W40CD或更高级别的柴 胜动系列燃气机一般情况下推荐使用15W40CD或更高级别的柴 油机油。具体机油牌号的选择应根据实际使用环境确定。 油机油。具体机油牌号的选择应根据实际使用环境确定。 由下表可知：15W40CD柴油机油的适用范围为 20℃——40℃ W40CD柴油机油的适用范围为由下表可知：15W40CD柴油机油的适用范围为-20℃ 40℃ （SAE） SAE） 5w 10w 15w 20w 30 40 50 适用的环境温度（ 适用的环境温度（°C） -30 -25 -20 -15 30 40 50
一、机组对燃气的要求 4、机组对发生炉煤气的要求 在距离机组燃气进气调压阀前1m 1m内 在距离机组燃气进气调压阀前1m内， 发生炉煤气温度≤40℃ 40℃； ①发生炉煤气温度 40℃； 发生炉煤气压力 压力3 10kPa，压力变化速率≤1kPa/min； ②发生炉煤气压力3～10kPa，压力变化速率≤1kPa/min； S≤200mg/Nm3； ③H2S≤200mg/Nm3； ④NH3≤20mg/Nm3； NH3≤20mg/Nm3； 焦油含量≤50mg/Nm3； ⑤焦油含量≤50mg/Nm3； 杂质粒度≤5μm，杂质含量≤30mg/Nm3； ⑥杂质粒度≤5μm，杂质含量≤30mg/Nm3； 发生炉煤气中水份含量≤40g/Nm3 40g/Nm3； ⑦发生炉煤气中水份含量 40g/Nm3； 气体热值≥4MJ/Nm3。 ⑧气体热值≥4MJ/Nm3。 若可燃气体中含硫份较高，不仅会严重腐蚀火花塞电极， 若可燃气体中含硫份较高，不仅会严重腐蚀火花塞电极，而且 会使机油中酸值增加，腐蚀机组内部零件，同时易于生成沉淀物， 会使机油中酸值增加，腐蚀机组内部零件，同时易于生成沉淀物， 增加对发动机的腐蚀和磨损。 增加对发动机的腐蚀和磨损。
12V190系列燃气发电机组操作
3、检查冷却水 检查冷却水是否清洁，向膨胀水箱（或散热器水箱）内加注冷却水到规定位
置，并根据需要添加防锈乳化液或防冻液。 注意： （1）、加水时应拧开冷却水管路上的放气螺栓，排除管路内的空气。 （2）、环境温度低时，应将冷却水预热到20℃以上。 4、检查发电机组外观状况
看机组各零部件是否齐全、完整，各管路连接是否正确、密封，底盘固定及 各部件联结是否牢固无松动现象。
7、人力盘转曲轴至少两圈，不得有卡碰及其他异常现象。（盘车时可将火花塞 卸下，使气缸内外大气相通，减少盘车阻力。）
二、控制屏的准备工作；
1、合上控制屏上端的“隔离开关”（如有）。注意安全！ 注意：合“隔离开关”时应穿好绝缘衣、绝缘鞋，戴好绝 缘手套，并迅速合闸，防止电弧伤人。
将三个电源开关打开
2、将“直流电源”开关置于“开（ON）”位置； 3、将“电调电源”开关置于“开（ON）”位置； 4、将“电磁阀电源”开关置于“开（ON）”位置，使电磁阀打开，燃气进入机组
线---W相连接好线，按下相序表电源开关检查 旋向，顺时针旋向为正序，逆时针方向为反序。
（2）、检查电网的相序 按相序表上的黄线---A相、绿线---B相、红线---C相连
接好线，按下相序表电源开关检查旋向是否和发电机一致。
（3）、若发电机的相序和电网的相序不一致，需将A，C两相 对调，对调后再测一次相序，使发电机与电网相序一致。
一、开机前的检查工作
1、检查燃气
①检查气源与发动机进气系统的进气口是否可靠地连接，然后打开燃气阀门，接 通气源。（此时，由于燃气电磁阀还未打开，燃气还未通入机组。）检查整个管 路是否漏气，发现漏气现象及时排除。 ②查看气源压力表，看气源压力示数是否符合机组使用要求。
2、检查机油
12V190系列燃气机组故障分析与措施
12V190系列燃气机组故障分析与措施作者：王冬冬来源：《中国新技术新产品》2020年第10期摘; 要：随着新兴产品逐步向环保、节能和利废等方向发展，12V190系列燃气机组解决了煤矿瓦斯大量排空、焦化厂大量废气污染环境这一难题。
但是随着机组运行时间的增加，机组故障率也会增大。
该文就运行维护中出现的典型故障进行分析，并提出相应的改进措施。
关键词：燃气;机组;涡轮增压器中图分类号：TM31 文献标志码：A0 概述2000年，胜动集团针对瓦斯特点，把以前的柴油机组改进成燃气机组，是一种适用于可把瓦斯、焦炉气、天然气等可燃气体做燃料的发动机组。
12V190系列燃气机组是PZ12V190B 系列柴油机组的改进型设备，主要改进在于：选用了高效可靠的增压器、中冷器、散热器、油冷器等一系列高新技术设备;采用了气缸盖外润滑、气缸盖镶气门座圈、压铸罩壳等新结构。
从机组整体结构和工艺设计都比较好，便于检查、检修时的拆装。
12V190系列燃气机组优点多，但运行维护中我们发现了许多不足，例如：节气门常出现执行不到位或卡死现象;增压器过早积碳或机组耗油多;电控混合器控制不到位造成机组负荷无法调整，浓度高时还会造成放炮回火烧坏中冷器的事故;气门、气缸和横桥损坏;监控仪和控制盒安装位置不够合理;连杆断裂等。
该文从科学的角度采取有效措施进行防止类似事故的发生，确保机组能够安全、经济的运行[1]。
1 节气门节气门用来控制用气量的大小，直接反映出机组的做功情况，所以节气门是一个非常重要的部件。
1）节气门是由执行器通过连杆机构直接控制调节进气开度的执行部件，执行开度是否到位直接关系到机组进气量和做功好坏。
2）在日常运行中，发现执行器控制节气门不到位或节气门被卡死的现象，经过细致检查发现节气门轴承磨损严重，而轴承没有设计润滑油加油孔，因此，执行器控制次数多了，节气门轴承就会坏，常造成控制进气不到位或停机的故障。
3）针对这一情况，采取在节气门的轴承壳面上（A、B点处）各钻一个φ5.5 mm的孔，加注黄油通过该孔进行定期加注黄油，有效的防止轴承磨损。
12V190天然气发动机的曲轴强度有限元分析
２１ ００年第 ６期 （ 总第 １０期 ） ２
内燃机与动力装置
ＩＣ Ｅ＆ Ｐｗ ｒｌ ｔ ．． ｏｅ ａ ｐｎ
２１ ０ ０年 １ ２月
【 模拟计算 】
１Ｖ ９ ２ １０天然 气发 动机 的 曲轴 强度有 限元分 析
孙 建有
（ 山东胜 动燃 气综合 利用有 限责任 公 司 ， 山东 东营 ２ ７３ ） ５ ０２ 摘 要 ： 用有 限元分析 软件 对 １Ｖ１０天然 气发动 机 的 曲轴进 行 强度 分析 ， 使 ２ ９ 校核 了该 曲轴
曲柄 销 长 度 Ｌ
１ ．３ ７６ 主轴颈直径 １ ．７妇 ２１ 主 轴 颈 长度 １ ５ｍ 连杆大头轴瓦宽度 ０ ｍ ４０ ｍｍ １ 曲 轴 主轴 瓦 宽度 ｌ０ ｍ ９ ｍ 曲柄壁厚度 １５ ｍｍ ４ 转 速
１６ｍｍ ２ 最 大 爆 压
１５ ｍ ７ｍ ７ １ｍｍ Ｌｓ ６ × ｏ ｉ Ｄ ３ ２ｔ ｎ Ｌ ６ ３ｍｍ ＾ ５ｍ ｌ ｍ １ｏ ／ ｎ ５０ｒｍｉ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
胜动12V190ZLW-3燃气发电机组
名词解释：12表示汽缸数、
V表示气缸排列v型60°
190表示气缸直径190（mm）
Z表示增压器
L表示中冷器
W表示瓦斯气
3表示机组第三次改制
燃气发电机组是一种将燃料热能转换为机械能输出的动力装置由发动机和发电机两部分组成。
一、发电机：
发电机的分类：1、同步发电机2、异步发电机
发电机的原理：
1、发电机由定子和转子组成，如果是三相发电机的话，定子是三个线圈，三个线圈的三条线尾相连就是零线，三个线圈的三条线首就是ABC火线。
转子可以是线圈，也可以是永磁铁，如果是线圈的一般要有整流器提供的直流电给转子线圈，提供整流器电源的是定子线圈的中间抽头。
当有动力带动转子运转后，转子的磁场变化切割磁力线，使定子线圈感应产生电流，这样交流电就产生了。
2、发电机的四种形式：直流发电机、交流发电机、同步发电机、异步发电机。
同步发电机为了实现能量的转换，需要有一个直流磁场而产生这个磁场的直流电流，称为发电机的励磁电流。
根据励磁电流的供给方式，凡是从其它电源获得励磁电流的发电机，称为他励发电机，从发电机本身获得励磁电源的，则称为自励发电机。
一、发电机获得励磁电流的几种方式
1、直流发电机供电的励磁方式：这种励磁方式的发电机具有专用的直流发电机，这种专用的直流发电机称为直流励磁机，励磁机一般与发电机同轴，发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机获得直流电流。
这种励磁方式具有励磁电流独立，工作比较可靠和减少自用电消耗量等优点，是过去几十年间发电机主要励磁方式，具有较成熟的运行经验。
缺点是励磁调节速度较慢，维护工作量大，故在10MW以上的机组中很少采用。
2、交流励磁机供电的励磁方式，现代大容量发电机有的采用交流励磁机提供励磁电流。
交流励磁机也装在发电机大轴上，它输出的交流电流经整流后供给发电机转子励磁，此时，发电机的励磁方式属他励磁方式，又由于采用静止的整流装置，故又称为他励静止励磁，交流副励磁机提供励磁电流。
交流副励磁机可以是永磁机或是具有自励恒压装置的交流发电机。
为了提高励磁调节速度，交流励磁机通常采用100——200HZ的中频发电机，而交流副励磁机则采用400——500HZ的中频发电机。
这种发电机的直流励磁绕组和三相交流绕组
都绕在定子槽内，转子只有齿与槽而没有绕组，像个齿轮，因此，它没有电刷，滑环等转动接触部件，具有工作可靠，结构简单，制造工艺方便等优点。
缺点是噪音较大，交流电势的谐波分量也较大。
二、发动机
发动机的分类：1、汽油发动机 2、柴油发动机 3、燃气发动机
发动机的原理：发动机每个气缸的一个工作循环包括四个工作冲程，分别是吸气冲程、压缩冲程、、作功冲程和排气冲程。
