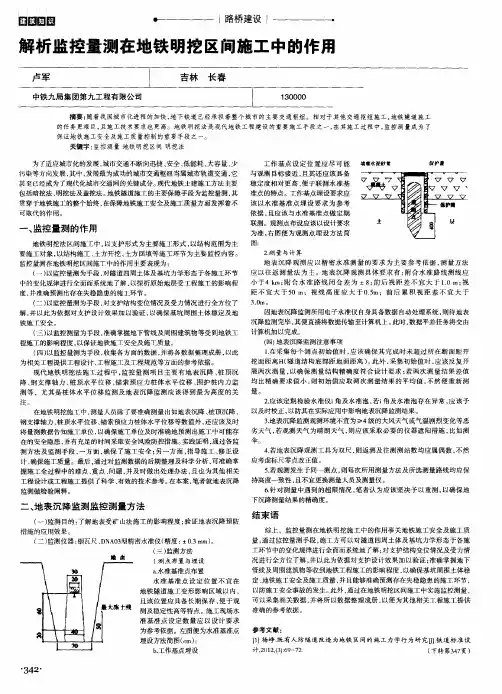

解析监控量测在地铁明挖区间施工中的作用
２测量 与计 算
地表沉 降观测应以精密水准测量 的要求为主要参考依 据 ， 测量方法
附 合 水 准 路 线 测 线 应 （ 一） 以监 控 量测 为手 段 ， 对 隧道 四周 土体 及 基坑 力学 形 态 于各 施工 环 节 应 以往 返 测 量 法 为 主 。地 表 沉 降 观 测 具 体 要 求 有 ： ｋ ｍ； 附 合 水 准 路 线 闭合 差 为 ±８ ； 前后 视距差 不宜 大于 １ ． ０ ｍ； 视 中的变 化规 律进 行全 面 而系 统地 了解 ， 以探 析原 始地 层受 工 程施 工 的影 响 程 小 于 ４ 度， 并 准确 预测 出存 在 失稳 隐 患的施 工环 节 。 （ 二） 以监控 量测 为手 段 ， 对 支护 结构 变位 情 况及 受力 情 况进 行 全 方位 了 解， 并 以此为依据对支护设计效果加 以验证 ， 以确保基坑周围土体稳定及地
地铁工程监控量测施工方案、方法与技术措施
地铁工程监控量测施工方案、方法与技术措施本项目工程线路长，沿线环境复杂，车站近邻周边建筑，盾构区间基本位于道路下，侧穿建构筑物多，施工时将不可避免地会对周围地层、地下管线、建（构）筑物等造成一定的影响。
因此在施工中应建立严格的监测控制系统，定期进行监测，确保地铁结构和周围环境的安全。
本工程配备具有丰富施工经验、监测经验的工程技术人员组成专业监控队，负责监控量测工作。
1.施工监测1.1 监测目的通过对地铁施工过程中基坑支护体系即围护结构水平位移、围护结构变形、土体侧向变形、地面沉降、支撑轴力、临时立柱沉降的监测，基坑周边地下水位、基坑围护结构外土体水平位移，盾构隧道隆陷的监测以及地铁周边环境及地表沉降、地下管线的沉降、周边建（构）筑物的沉降及倾斜等项目的监测，为施工提供及时可靠的信息，用以控制工程施工安全以及降低工程施工对周边环境的影响，并对可能发生的危及环境安全的隐患或事故提供及时、准确的预报，合理修改设计或提前采取预防措施，避免事故的发生。
1.2 监测项目及内容按照本工程设计图纸要求并结合《城市轨道交通工程监测技术规范》（GB50911）制定如下监测项目。
（1）车站及明挖区间监测项目车站及明挖区间监测项目表（2）盾构区间监测项目盾构区间监测项目及监测频率（3）桥梁施工监测项目桥梁施工监测项目表1.3 监测控制指标根据设计图纸要求并结合《城市轨道交通工程监测技术规范》GB50911。
基坑监测控制值表盾构区间监控测量项目控制标准注：各监测项目报警值根据后期施工图纸和施工组织方案确定。
1.4 监测预警及处理当监测数据达到或超过上述累计变化量报警值或连续三天达到或超过上述变化速率报警值时，进行监测预警。
（1）综合预警施工过程中根据现场参与各方的监测、巡视信息并通过核查、综合分析和专家论证等及时综合判定出风险工程不安全状态的预警。
综合预警分级按严重程度由小到大分为三级：黄色综合预警、橙色综合预警和红色综合预警。
地铁工程施工监测方案
地铁工程施工监测方案监测目的:一是通过对监测信息的分析指导后续工程的施工，二是确保周围建筑物的稳定及施工安全，三是为今后类似工程的建设提供经验.根据招标文件中有关施工监测部分的精神，结合本工程的地理位置及基坑的开挖深度和工程结构型式的特点来考虑，我们认为监测重点为监测围护结构的水平位移及沉降、地表变形、钢支撑受力、地下水位以及地下管线变形等方面监测。
1.监测组织与程序建立专业监测小组，根据业主要求委托有资质和有业绩的单位进行，并由具备独立资质有丰富施工经验、监测经验及有结构受力计算、分析能力的工程技术人员组成。
负责监测方案的制定、监测仪器的埋设和调试、监测数据的收集、整理和分析，并采用先进可靠的计算软件，快速、及时准确的反馈信息，指导施工。
同时与预测的数据进行对照，有利于及时发现异常，及早采取措施。
2. 监测项目地下工程按信息化设计，现场监控量测是监视围岩稳定、判断支护衬砌设计是否合理安全、施工方法是否正确的重要手段，通过监控量测：将监测数据与预测值相比较，判断前一步施工工艺和支护参数是否符合预期要求，以确定和调整下一步施工，确保施工安全和地表建筑物、地下管线的安全。
将现场测量的数据、信息及时反馈，以修改和完善设计，使设计达到优质安全、经济合理。
将现场测量的数据与理论预测值比较，用反分析法进行分析计算，使设计更符合实际，以便指导今后的工程建设。
测点布置、监测手段与监测频率现场监控量测项目、测点布置、监测手段与监测频率详见明挖段监控量测表。
3.监测方案及相应措施1）地面沉降（1）监测方法：主要监测基坑开挖引起的地表变形情况。
监测方法是在地表埋设测点，用水准仪进行下沉的量测。
根据量测结果进行回归分析，判断基坑开挖对地表变形的影响。
（2）测点布置原则：测点布置在基坑周围地面上，间距10～20米。
（3）量测频率：见监测项目汇总表（4）量测精度：±1mm（5）相应对策： 当地表沉降速度过大，加快监测频率，必要时，停工检查原因，采用加强支撑和加固地层的措施保证施工安全。
某地铁车站监控量测实践
２ 监 控 量 测 工作 内容 及 重 点
（ １ ）明挖基 坑监测 。主要 监 测 内容 包括 ： 地 表沉
降、 地下管线沉降及位移 、 围护结构桩顶水平位移及 测斜 、 支撑 轴 力 、 支 撑 立 柱沉 降 、 土体 侧 向变形 、 基 坑 外 地下水 位 、 坑底 隆起 、 临近建 （ 构） 筑物沉 降及 倾斜 、
（ ２ ）暗挖 隧道 监测 。主要 监 测 内容包 括 ： 地表 沉
降、 隧道 拱顶沉 降 、 隧 道净 空 收敛 、 地 下 管线 沉 降 、 水
位、 隧道 底板 变形 、 围岩及 渗水 压 力 、 拱 架应 力 、 临近
建（ 构） 筑物沉 降及倾 斜 等 。监测 频率 ： 开挖 面距量 测
（ ２ ）支护 结构水 平位移 监 测 。基坑 开 挖前 ， 在 其 周 围变形影 响范 围外 ， 便 于长 期 保存 的稳 固位置 ， 布
设基 准点 ， 并采 用全站 仪测量 工作 基点 与基 准点之 问
的边 长 、 角度 ， 作 为 水 平位 移 监 测 的依 据 。根 据 该 站
作者简介 ： 匡
的铟 钢尺 ， 以确保 提 高监 测 效 率 和精 度 ， 适 应 快 速 变
化 的施 工 状 况 。根 据 该 站 特 点 及 设 计 要 求 ， 监 测 精
度、 技 术要求 及 指标按 文 献 ［ １ ］ 中相 关 要 求 执行 。沉 降监 测基 点布设 在开挖 影 响范 围以外 ， 且 在稳 固不 易
破坏 的地 方 。
在 基坑 开挖前 测得 初 始 值 ， 且应 测 量 不 小 于 ２次 ， 并 取 其平 均值 。③ 各项 监测 的频 率应 根据 施 工进 度 确 定， 结构 变形 大或 现 场情 况 有 变 化 时应 加 密 量测 ， 有
地铁施工监测规范
地铁施工监测规范篇一：地铁工程监控量测技术规程地铁工程监控量测技术规程第一章定义、术语1.1 定义1.1 监控量测地铁工程施工中对围岩、地表、支护结构及周边环境的动态进行的经常性观察和量测工作。
1.2 施工监控量测土建承包商按施工合同有关要求在满足监测技术规程的要求下，自行组织对地铁工程实施的监控量测工作。
1.3 第三方监控量测由业主通过招标或委托形式引入的有关资质的单位对其签订的承包合同范围实施的监控量测工作。
1.2 术语2.1 地铁在城市中修建的快速、大运量、用电力牵引并位于隧道内或地铁转到地面和高架桥上的轨道交通。
2.2 应测项目保证地铁周边环境和围岩的稳定以及施工安全应进行的日常监测项目。
2.3 选测项目相对于应测项目而言，为了设计和施工的特殊需要，由设计文件规定的在局部地段进行的检测项目。
2.4 浅埋暗挖法在浅埋软质地层的隧道中，基于喷锚技术而发展的一种矿山工法。
2.5 盾构法使用盾构机械进行开挖并采用管片作为衬砌而修建隧道的施工方法。
2.6 明挖法由地面开挖的基坑中修筑地铁构筑物的方法。
2.7 隧道周边收敛位移隧道周边任意两点间距离的变化。
2.8 水平位移监测测定变形体沿水平方向的位移值，并提供变形趋势及稳定预报而进行的量测工作。
2.9 垂直位移监测测试那个变形体沿垂直方向的位移值，并提供变形趋势及稳定预报而进行的量测工作。
2.10 拱顶沉降隧道拱顶内壁的绝对沉降（量）。
2.11 地表沉降地铁工程施工中地层的（应力）扰动区延伸至地表而引起的沉降。
2.12 隧道围岩隧道周围一定范围内对洞身产生影响的岩土体。
2.13 围岩压力开挖隧道时围岩变形或松散等原因而作用而支护、衬砌上的压力。
2.14 初期支护隧道开挖后即行施作的支护结构。
2.15 二次衬砌初期支护完成后施作的衬砌。
2.16 衬砌沿着隧道洞身周边修建的永久性支护结构。
2.17 管片是一种在工厂制作的圆弧形板肋状并由钢筋混凝土、钢、铸铁或其它材料制作的预制构件。
地铁工程监控量测的实施
浅谈地铁工程监控量测的实施内容提要：地铁施工引起的地表沉陷、变形及其控制方法，是地铁安全施工的一个重要指标，如何对这些问题进行有效的控制归根结底就是对监控量测工作实施的有效程度。
文章详细介绍了在地铁工程施工中监控量测目的、内容及方法，为今后地铁工程施工中监控量测工作提供了有利的参考。
关键词：监控量测；地表沉降；基点；拱顶变形；收敛；桩体测斜在地面建筑设施密集、交通繁忙、地下水丰富的城市中进行地铁隧道施工，引起的地层变形，对于地铁开挖过程引起地层的力学响应在时间和空间上的规律，不同施工方法的不同力学响应可以通过施工监测实现，并及时预测地层变形的发展,反馈施工,控制地下工程施工对环境的影响程度。
1 量测目的施工阶段的监控量测是地下工程信息化施工的重要组成环节，通过监测掌握围岩、支护结构、地表及临近管线的动态，及时预测和反馈，用其成果调整设计，指导施工，并为今后工程做技术储备。
其监测的目的包括：2施工监测的要求对于监测项目、频率、测点数值分析要求如下：⑴监测应以获得定量数据的专门仪器测量为主，以现场目测检查为辅。
⑵各监测项目在施工前应测得稳定的初始值，且不少于两次。
⑶各项监测工作的时间间隔根据施工进程确定，当变形超过有关标准或场地条件变化较大时，应加密观测，当有危险事故征兆时，则需要进行连续观测。
⑷监测项目应按“分区、分级、分阶段”的原则制定监控量测控制标准，并按黄色、橙色和红色三级预警进行反馈和控制。
3监控量测的三级警戒管理制度根据工程实际经验与相关规范规程要求制定警戒控制标准f（设定：f=实测值/安全控制标准值）。
安全控制标准值按设计提出为准则，必要情况下，可结合具体工程情况，经专家研讨会结果确定。
根据监测过程中f的变化，建立三级警戒管理制度。
ⅲ级管理：f≤0.7时，视为安全；ⅱ级管理：0.7< f ≤0.85时，为预警状态，要引起注意，加强观测，查找原因，增加监测频率，准备补救措施。
应通知相关管理部门。
地铁工程监控量测项目
地铁工程监控量测项目
变形监测
表一：变形监测的等级划分、精度要求和使用范围
注：变形点的高程中误差和点位中误差是相对最近变形监测控制点而言。
表二：结构施工变形监测项目的监测频率
表三：地表沉降监测点纵横向布置要求（m）
注：B为隧道开挖宽度。
隧道净空水平收敛、拱顶下沉和地表沉降观测点在同一断面布设。
纵断面间距宜为10~50m，监测点横向间距宜为2~10m。
《城市轨道交通工程测量规范》
隧道喷锚暗挖法施工（矿山法）
表四：监控量测项目和量测频率
注：1 B为隧道开挖跨度；
2 地质描述包括工程地质和水文地质。
盾构
表五：盾构法施工监控量测项目总汇
北京市地方标准《地铁工程监控量测技术规范》
监控量测值控制标准
地铁浅埋暗挖法施工监控量测值控制标准
北京市地方标准《地铁工程监控量测技术规范》
地铁盾构法施工监控量测值控制标准
北京市地方标准《地铁工程监控量测技术规范》。
地铁建设工程监控量测管理办法
地铁建设工程监控量测管理办法第三章监控量测管理职责第十条施工单位职责（一）按照合同要求，委托具有相应资质的专业队伍承担施工监测工作。
（二）编制施工监测方案，履行审批手续，并严格按照方案执行。
（三）及时准确发布预警信息，提出消警申请。
（四）对施工现场及周边环境风险进行巡视检查。
（五）出现预警时，及时响应、处置，具备消警条件后实施消警。
第四章监测工作的一般性要求第十一条监测方案应当根据勘察报告、设计文件、周边环境调查报告、风险评估报告及工程实际情况编制。
第十二条第三方监测方案和施工监测方案应按本办法第十章的相关规定，履行审批手续。
第十三条当工程设计或施工有重大变更时，施工、第三方监测单位应及时调整监测方案，并重新履行审批手续。
第十四条从地连墙施工开始，第三方监测和施工单位就应当严格按照审批的监测方案、有关技术标准及监测管理要求开展工作，保证监测数据真实、连续、准确、完整。
第十五条第三方监测须与施工监测同点位、同时段监测。
为便于管理，施工监测和第三方监测的监测项目编号应按照周边环境监测点号编制原则(附件一)、明(盖)挖法车站基坑监测点号编制原则（附件二）、盾构法区间隧道监测点号编制原则（附件三）统一。
第十六条监测过程中发现工程安全状况异常时应当按《1地铁建设工程安全风险预警、响应、消警管理办法》和《1地铁集团安全风险应急管理制度》的相关要求发布预警信息、上报险情。
第十七条当出现工程事故、险情、预警或监测数据出现异常时，第三方监测单位和施工单位应采取加密监测点、加大监测频率等措施。
当险情解除或变形趋于稳定时，经监理单位和监控分中心同意后可以停止加密监测工作。
第十八条第三方监测和施工单位应当及时整理、分析施工监测数据和巡视信息，作出分析评价，编制监测报告，反馈建设、设计、监理、第三方监测及施工单位。
第十九条监测成果不得涂改和撕毁，严禁伪造。
第二十条同时满足以下条件的，经监理单位和监控分中心同意可以停止监测工作。
地铁工程监控量测管理制度
地铁工程监控量测管理制度一、总则为规范地铁工程的监控量测管理工作，保障地铁工程的质量和安全，特编制本制度。
二、监控量测管理机构1.地铁工程监控量测管理委员会（以下简称“委员会”）由地铁工程项目负责人、监理工程师、设计人员、施工单位代表等组成。
委员会负责地铁工程监控量测系统的建设与管理。
2.监控量测管理部门由监理工程师和专业技术人员组成，负责具体的监控量测管理工作，包括监控点设置、数据采集与分析、报告编制等。
三、监控点设置1.监控点应根据地铁工程的具体情况进行设置，包括地表沉降监测点、隧道收敛监测点、结构变位监测点等。
2.监控点的设置应符合相关标准和规范要求，保证监控数据的准确性和可靠性。
3.监控点的间距应根据地铁工程的规模和特点进行合理设置，确保监测覆盖全面。
四、数据采集与分析1.监控数据的采集应定期进行，采用专业的监测设备和软件进行数据处理。
2.监控数据的分析应由专业人员进行，及时发现和处理数据异常情况。
3.监控数据的分析结果应及时向相关部门汇报，并采取有效措施加以控制。
五、报告编制1.监控量测管理部门应定期编制监控报告，包括监测点设置情况、数据采集与分析结果、监测变化趋势等内容。
2.监控报告应由相关负责人审查批准后发布，确保报告的准确性和可靠性。
3.监控报告应及时与监理工程师、设计人员等部门交流，共同商讨解决措施。
六、监测数据的利用1.监控数据是评判地铁工程质量和安全的重要依据，应充分利用监控数据对工程进行评估。
2.监控数据的利用应根据具体情况建立相应的评价模型和指标体系，为工程质量和安全提供参考依据。
3.监测数据的利用应与其他相关部门协调配合，共同推动地铁工程的建设进展。
七、监控量测管理制度的落实1.各相关部门应按照本制度的要求，积极落实监控量测管理工作。
2.定期开展监控量测管理工作的培训和交流，加强监控量测管理部门与其他相关部门的沟通和合作。
3.定期对监控量测管理工作进行评估，及时总结经验，完善管理制度，提升工作水平。
地铁站施工监控量测方案
成都市地铁2号线XXXXXXXXXXXXXX XXX地铁车站施工监控量测方案中铁XXX集团有限公司XXX项目经理部二○一X年X月目录第一章绪论 (3)第二章车站工程监控量测的内容 (4)2.1 项目概况 (4)2.2 施工监测的目的 (4)2.3 施工监测的内容 (4)第三章施工监测施作方法 (6)3.1 周边环境监测 (7)3.2. 车站结构监测 (10)3.3. 数据分析 (13)第四章监控成果 (16)参考文献 (17)第一章绪论随着我国的经济发民，各大城市大规模的修建城市轨道交通，轨道交通的优势显现，是现代化城市交通网建设的重要组成部分。
城市地下铁道作为城市轨道交通的重要组成部分，更是受到了广泛的认可。
地铁土建施工中，又分为明挖法施工、暗挖法施工、盖挖法施工，而监控量测作为必要的手段存在于各个施工过程。
明挖法施工过程中，监控量测更是成为了施工中重要的组成部分。
地铁迅速发展的同时，但也涌现了大量的岩土工程技术问题，如城市地下工程引起的地表沉降可能危及周边建筑物、地下管线安全的问题，地下工程本身的安全问题。
如何解决这些问题，是地下工程施工的关键。
针对地下工程的特点: 地质条件差、周边环境复杂、结构埋深较大、围岩稳定性难以判断，地铁在地下工程施工中，建立起一套地铁监测信息系统，保证了监测数据反馈指导设计与施工的畅通，为解决地下工程施工中的技术问题提供了必要的条件。
监控量测是施工不可缺少的一个环节，是监视支护稳定性的重要手段和判断设计、施工是否正确合理的主要依据，是实现隧道信息化施工的基础。
通过现场监控量测，掌握洞内的施工动态，依靠反馈信息修正设计参数和施工顺序，保证施工的顺利进行本文以XXXXX为例，详细介绍了车站施工监控量测的目的、内容、及施作的效果，并对周边环境监测（包括：地表沉降监测、周边建筑物变形监测、建筑物倾斜监测、建筑物裂缝监测、地下管线监测）；车站结构监测（包括：桩顶水平位移监测及沉降监测、钢支撑轴力监测、地下水位监测、桩体变形监测、基底回弹监测、孔隙水压力量测）作了详细介绍。
地铁、隧道工程监控量测管理办法
地铁、隧道工程监控量测管理办法第一章总则第一条:目的为使全局在建的地铁、隧道及深基坑项目施工过程中安全、质量、进度、效益、环保、技术创新等方面的管理处于受控状态，杜绝安全质量事故的发生，确保施工和周边环境安全。
第二条:适用范围本办法适用于全局所有在建的地铁、隧道、深基坑及类似的地下工程项目。
第三条：监控量测方案制定各项目经理部在开工前必须针对地铁、隧道、深基坑及类似的地下工程项目的特点，制定详细的监控量测方案，上报监理、业主批准后方可实施，并报上级主管部门核备。
第二章测量人员、仪器配置第四条：人员配备1．局工程管理中心及试验检测中心负责各自职责范围内的监控量测管理工作。
2．各子（分）公司、工程指挥部（经理部）必须配备一名专职或兼职的专业技术人员负责监控量测管理工作，并建立监控—1—量测的项目台帐。
3．项目经理部必须成立监控量测小组，监控量测组长从事测量工作不得少于2年，且熟悉各种监测规范、标准、仪器的使用，责任心强、具有一定的施工经验，监控量测小组成员根据监控量测内容配备技术人员不得少于3人，且不得随意更换。
第五条：监控量测仪器配置1．各项目监控量测小组必须配置满足相关规范及设计文件精度要求的监控量测配套仪器设备。
2．所使用的仪器设备必须定期进行检校，满足精度要求后方能使用。
第三章监控量测、资料整理上报第六条：监控量测1．监测人员按既定方案进行监控量测，定人、定仪器、定时、定线路。
2．现场监控量测点位必须满足设计要求且设立明确的标识，采取稳妥的保护措施。
3．监测外业数据必须进行闭合测量，不合格的须立即进行重新测量，原始数据需保留，以备复查。
4．在外业观测时发现监测数据达到预（报）警值，应立即通知项目经理及项目总工，并及时对其采取措施和原因分析。
5．监测外业完成后及时进行内业数据录入，录入时须经两人—2—交替核对。
第七条：数据整理上报1．数据分析处理后，监控量测人员须当天上报项目总工和项目经理审核签字并签署意见，监测数据必须真实可靠，严禁弄虚作假。
施工监控量测
第三章施工监控量测3.1监测原则及要求3.1.1监测原则坚持“安全可靠、多层次系统监测、重点监测、方便实用及经济合理”的原则。
3.1.2监测项目本工程土建施工包括三个盾构区间：北京东路站~上海路站、上海路站~青山湖大道站、青山湖大道站~高新大道站；三个地下车站：上海路站、青山湖大道站、高新大道站。
根据《地下铁道工程施工及验收规范》(GB50299-2003)和《建筑基坑支护技术规范》(JGJ120-99)的规定，站体监测除了大幅度增加施工期间的监控量测内容，还把土体内部分层沉降和位移、孔隙水压力，钢格栅应力等多种规范列出的选测项目同样确定为本工程的必测项目，以便更好的指导施工。
3.1.2.1车站施工监测项目主要包括：地质及支护观察、地面沉降监测、地下水位监测、周边建筑物、管线裂缝沉降、桩顶水平位移及沉降监测、钢支撑轴力监测、桩后土体变形的监测、桩身应力监测、基底隆起竖井净空收敛、外侧土压力监测、土体分层竖向位移监测、及周围道路、建筑物、地下管线变形监测等。
3.1.2.2盾构区间隧道监测项目主要有：洞内洞外情况观察、洞周收敛、洞顶沉降、周边建筑物管线沉降、裂缝和倾斜、地层及支护情况观察、地表沉降、净空收敛、底部隆起等。
1、盾构区间段监控量测项目详见下表3.1-1。
2、地面沉降监测测点布置原则：测点布置在地面上，监测断面垂直于线路方向，在中线的两侧23米范围内布置测点，按照设计要求的在隧道的上方沿隧道方向布设1断面，10~30米，为了保证盾构施工时地面安全，采取加强地面建筑物监测、地表沉降情况联系地表建筑物监测的数据来分析，达到及时掌握地表变化。
3、盾构隧道收敛和拱顶下沉测点布置原则：共设置2个断面。
当洞内收敛和拱顶下沉过大，需要加大监测频率，必要时停工检查原因，采取加设支撑，处理地层的方式保证施工安全。
4、各项监测工作的监测频率应根据施工进度确定。
结构变形过大或场地情况变化时加密量测，必要时则需连续监测。
地铁监控量测的内容和方法
监控量测的内容和方法根据合同段地下工程埋深、地质条件、结构类型、施工方法、工程规模、工程的重要程度以及周边环境条件等因素，将现场监控量测的内容和方法按明挖法进行分类设计与规划。
明挖车站与区间应测项目目测内容开挖后对无支护围岩的目测内容包括：（1）围岩类型及分布特征，结构面位置和产状，节理裂隙发育程度和几何特征、节理裂隙填充物性质和状态等。
（2）开挖工作面的围岩稳定状态，顶板有无剥落掉块现象。
（3）是否有涌水，涌水量大小、涌水位置以及地下水的性质（如颜色、气味等）。
开挖后已支护段的目测内容包括：（1）有无锚杆被拉断或垫板陷入围岩内部的现象。
（2）喷锚混凝土是否产生裂隙或剥落，特别注意观察喷锚混凝土的剪切破坏现象。
（3）是否有底鼓现象。
目测异常处理目测观察中如发现异常现象，需详细记录发现的时间和到开挖工作面的距离以及附近监控量测点的各项监控量测数据，并进行围岩稳定性分析与判断。
周边地表土体沉降和水平位移1．测点布设对于基坑，其监控量测范围是1~2倍基坑开挖深度影响范围内。
在基坑长、短边的中轴线布设观测主断面，每断面6~8个观测点。
在观测主断面上，从里向外，按等距离原则布置测点，测点间距一般为沿着基坑的长边4m。
若基坑较长，则沿长边每25m增设一个观测断面。
在基坑外，沿基坑长轴方向布设3个观测断面，基坑长边与3个观测断面见两两相邻，距离为25m。
沿基坑短轴方向，在基坑外部设1个观测断面，观测断面与基坑短边的间距为2m。
监控量测仪器和设备地表沉降采用徕卡Sprinter 250M-CN电子精密水准仪进行测量，所用的设备还有铟钢尺和分层沉降仪等。
监控量测方法和频率地面沉降的监控量测方法，即通过监控量测地面的固定测点在不同时间相对于参考点（基点）的标高，求出两次监控量测的差值，即为该测点的沉降值。
监控量测的频率：基坑开挖期间，基坑开挖深度5m以内时，每两天1次；开挖深度5~10m时，每天1次；开挖深度10m以上时，每天2次；同时，监测频率还受底板浇筑时间限制，底板浇筑后7天，每天2次；底板浇筑后7~14天，每天1次；底板浇筑后14~28天，每两天1次；底板浇筑后28天以上，每三天1次。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地铁施工的监控量测
发表时间：2019-06-24T15:00:29.257Z 来源：《防护工程》2019年第6期作者：刘毅平李洪伟
[导读] 青岛市地铁8号线河套停车场接驳站为大涧站，选址于大涧村西侧，正阳西路北侧。
中国建筑第二工程局有限公司北京分公司北京 100160
摘要：随着我国地铁建设项目规模的增大、数量的增加，地铁施工安全问题日益突出，监控测量就显得至关重要。
文中详细阐述了施工监控量测的目的和任务、主要内容、监测控制值、监测反馈，可供参考。
关键词：地铁施工监控
1 工程概况
青岛市地铁8号线河套停车场接驳站为大涧站，选址于大涧村西侧，正阳西路北侧，大沽河南侧、规划济青高铁东侧、规划机场高速西侧。
出入线及正线区间线路呈西-东走向，站址位于城阳区河套街道，沿正阳西路敷设。
现状正阳西路道路宽度为24m，为双向六车道，车流量较大。
2 地下管线
建设地点周边管线主要雨污水管道、给水管、通信光缆、燃气管线，均沿正阳西路敷设，其中胶大区间明挖断施工前均对影响范围内地下管线临时迁改，待结构施工完毕后再原位恢复，暗挖区间及竖井横通道施工过程下穿地下管线不进行迁改。
3 监控量测的目的和任务
地下工程按信息化设计，现场监控量测是监视围岩稳定、判断隧道支护衬砌设计是否合理安全、施工方法是否正确的重要手段，通过监控量测，达到以下目的：
（1）通过对监测数据的分析处理，监测基坑稳定和周边建筑物、临近管线的沉降、变形情况，掌握变化规律、预测发展与趋势，保证基坑施工、周边建筑物、临近管线安全。
（2）将现场监测的数据、信息及时反馈，以修改和完善设计，使设计达到优质安全、经济合理。
（3）将现场测量的数据与理论预测值比较，用反分析法进行分析计算，使设计更符合实际，以便指导今后的工程建设。
4 主要内容
暗挖施工监控测量内容见下表：
4.1初支拱顶沉降
（1）监测目的
拱顶沉降监测是反映地下工程结构安全和稳定的重要数据，是围岩与支护系统力学形态变化的最直接、最明显的反映。
（2）初始值的采集
测点埋设后，应在短时间内对监测点进行初始值采集，确保至少获得三次准确的测值，取其平均值作为初始值。
4.2洞内净空收敛
（1）监测目的
地下工程开挖后，净空收敛也是反映围岩与支护结构力学形态变化的最直接、最明显的参数，通过监测可了解围岩和支护结构的稳定状态。
（2）初始值的采集
测点埋设后，应在短时间内对监测点进行初始值采集，确保至少获得三次准确的测值，取其平均值作为初始值。
4.3地表沉降
（1）监测目的
地表沉降是地下结构监测施工最基本监测项目，它最直接地反映地下结构周边土体变化情况。
（4）初始值的采集
测点埋设后，应在掌子面到达之前对监测点进行初始值采集，确保至少获得三次准确的测值，取其平均值作为初始值。
4.4相邻地下管线变形
（1）监测目的
地下结构开挖时伴随着土方的大量卸载，周边水土压力重新分布，势必对相邻地下管线造成一定影响，甚至使管线产生位移。
对相邻地下管线变形进行监测，及时采取有效措施保证管线安全，不仅关系到施工的顺利进行，更关系到周边居民的正常生活。
（4）初始值的采集
测点埋设后，应在掌子面到达之前对监测点进行初始值采集，确保至少获得三次准确的测值，取其平均值作为初始值。
4.5现场巡视、燃气检测、爆破振速、竖向支撑轴力监测
现场巡视、燃气检测、爆破振速、竖向支撑轴力监测都需要通过购买相关仪器，直接读数测得。
5监测控制值
（1）为确保隧道稳定，便于隧道开挖及施工，减少对周围环境的不利影响，需通过施工监测反馈信息修正设计，指导施工，并为以后工程做技术储备，严格按照设计要求进行监测工作。
（2）地表沉降（累计）控制值30mm，横向沉降坡度控制值1%，地表沉降平均（最大）速率控制值≤0.15H%；隧道水平收敛控制值10mm。
（3）对于管线沉降监测要求如下：燃气管线沉降控制值≤8mm，其余管线沉降控制值≤20mm；在地下管线沉降测点设置前，应对施工影响范围内的管线进行实地调查。
测点布置在管线接头处，或对位移变化敏感的部位。
同时，管线测点宜直接布置在管线上，如受条件限制，也可管线上方埋设地表桩进行间接监测。
（4）施工监测时间间隔，一般情况下间隔时间不宜超过3天，在开挖阶段应一天一测，当变形超过有关标准或场地条件变化较大时，应加密观测。
当有危险事故征兆时，则需进行连续监测。
对于测斜光滑的变化曲线，若曲线上出现明显的折点变化，也应作出报警处理。
（5）深埋监测元件在监测工作正式展开以前，必须对其进行标定（至少三次），以确定初值。
（6）监测项目根据施工现场情况在征得业主及设计单位同意后，可适当调整。
（7）监控量测标准值是根据有关规范、规程及类似工程经验制定的，控制标准的70%为预警值，应加强监测频率。
当监测数据达到或超过管理基准值时，应立即停止施工，修正支护参数后方能继续施工。
（8）爆破振速：每次爆破监测，其监测控制指标为燃气管监测质点0.5cm/s，其他爆破测振质点1.5cm/s。
（9）洞内竖向临时支撑（CD法施工中隔壁）轴力监测目的是为以后二衬施工提供轴力数据，从而确定拆撑长度。
（10）未明确的监控量测值参考《地铁工程监控量测技术规程》。
6监测反馈
信息化施工要求以监测结果评价施工方法，确定工程技术措施。
因此，对每一测点的监测结果要根据管理基准和位移速率（mm/d）等综合判断结构和建筑物的安全状况。
7总结
地铁施工监测在施工过程中起着至关重要的角色，围护结构开挖和地下工程施工将会对周边建筑物、道路和地下管线等产生一定的影响，稍一疏忽或出现问题，将带来巨大的经济损失、人身安全。
跟踪掌握在土方开挖和地下结构施工过程中可能出现的各种不利现象，及时调整施工参数、工序以及是否要采取应急措施等提供技术依据，对保障业主声誉及相关社会利益不受损害具有重大意义。
参考文献：
[1]申新亚.监控量测在深圳地铁10号线光雅园站施工中的应用[J].山西建筑,2018,44(13):67-69.
[2]杜湘豪.监控量测体系在地铁明挖车站施工中的应用[J].中外建筑,2018(03):171-173.
[3]杨华宇,瓮宛,宋高磊.浅析监控量测在地铁施工中的应用[J].黑龙江科技信息,2017(03):140-141.
[4]马金伟.西安地铁车站施工监控量测分析[J].中外企业家,2016(34):123.
[5]]于长军.地铁隧道施工监控量测与分析[J].城市建设理论研究(电子版),2016(32):112-113.。
