三相三线电能表在实际运用中遇到的问题及解决方法
电能表校验中遇到的问题及解决方法

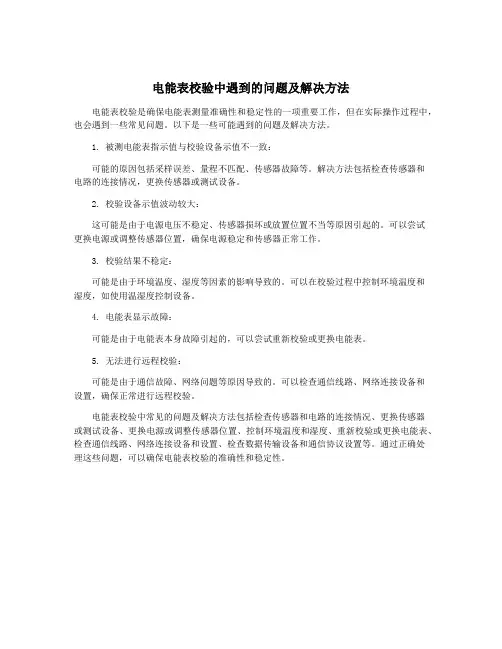

电能表校验中遇到的问题及解决方法
电能表校验是确保电能表测量准确性和稳定性的一项重要工作，但在实际操作过程中，也会遇到一些常见问题。
以下是一些可能遇到的问题及解决方法。
1. 被测电能表指示值与校验设备示值不一致：
可能的原因包括采样误差、量程不匹配、传感器故障等。
解决方法包括检查传感器和
电路的连接情况，更换传感器或测试设备。
2. 校验设备示值波动较大：
这可能是由于电源电压不稳定、传感器损坏或放置位置不当等原因引起的。
可以尝试
更换电源或调整传感器位置，确保电源稳定和传感器正常工作。
3. 校验结果不稳定：
可能是由于环境温度、湿度等因素的影响导致的。
可以在校验过程中控制环境温度和
湿度，如使用温湿度控制设备。
4. 电能表显示故障：
可能是由于电能表本身故障引起的，可以尝试重新校验或更换电能表。
5. 无法进行远程校验：
可能是由于通信故障、网络问题等原因导致的。
可以检查通信线路、网络连接设备和
设置，确保正常进行远程校验。
电能表校验中常见的问题及解决方法包括检查传感器和电路的连接情况、更换传感器
或测试设备、更换电源或调整传感器位置、控制环境温度和湿度、重新校验或更换电能表、检查通信线路、网络连接设备和设置、检查数据传输设备和通信协议设置等。
通过正确处
理这些问题，可以确保电能表校验的准确性和稳定性。
浅谈电能表实际运用中遇到的问题及解决办法
１ ． ２ 三 相 三 线 制 有 功 电 度 表 构 造 三相 三 线 制有 功 电 能表 的采 用 两 组 驱动 部 件及 两 组 电压 元件 和两 组 电流 元 件 ，电压元 件 由很
●
细的导线绕成 ， 其匝数很多 ； 电流 Ｕ 元 件 由较粗 的导线 绕 成 ，匝数 较 ● 少 。交流电度表的转动元件是铝 Ｉ ｃ 盘， 固定 在 转轴 上 。 产 生 反作 用 力 矩 的元 件是 永 久磁 铁 ，还 有 在 转 轴上 固定有 蜗 杆 ，通 过 和蜗 轮 的 图 ２ 电压 电 流相 量 图 咬合 ，使 铝 盘 的转 动 带 动积 算 式
计数 器 ， 指 示 出转 盘 的转 数 。 ２ 三相 三 线制 有 功 电能 表接 线 及检 查 方法 ２ ． １三 相 三线 制 有 功 电 能表 接 线 在 图 １ 中， 电 能表 电流 电 压线 柱标 明“ 丰 ， ＇ 的极 性端 即输 入端 。表尾 接线 端 钮 １ ． ３ ． ５ ． ７ 规 定 为 电流端 钮２ ． ４ ． ６规 定 为 电压 端 钮 ， 且 １ ． ５为 电流 输入 端 ， 输入 的 电流 分 别 为 Ａ ． Ｃ相 电流 ； ２ ． ４ ． ６为 电压输 入 端 钮 ， 分别加 Ｕ ， Ｕ ， Ｕ 三 相 电压 。 ２ ． ２ 检查 电能 表 接线 的方 法 很 多 ， 像瓦秒法 、 力矩法 、 相 位 伏安 法六 角 图法 以及 采用 现 场校 验 标 准仪 等 。在这 些 方法 中 ， 我们 根 据
济利益。
关键词： 计量 ； 三 相 三 线制 ； 极性； 电 压 电流 等 高压 电能计 量 装 置错 误 接 线方 式 有 两 大类 ： 一是 互 感 器 接线 错 误； 二 是 电能表 计 接线 错 误 。 在 实际 检查 和 分 析错 误 接线 时 ， 一 般 都 采用“ 排 除法 ” “ 逐 步逼 近 法 ” 。 “ 排除法” 是先 检 查 电能 表计 接 线 是 否 错误 ， 然 后检 查 互 感器 电压 电 流进 出线 是 否错 误 。“ 逐 步 逼 近法 ” 及 先通过对 电压电流回路整个检查 ， 使 电压电流 回路发生错误接线的 几 率 大 大 降低 。 在 电力 供 电 系统 中 ， １ ０ ｋ ｖ 供 电系 统 为 中性 点不 接 地 系统 ，所 以 中条 山有色金属集团各二级单位 的电能计量装置及它的子单位都 是 普 遍 采 用 三 相 三 线 交 流 电 能表 ，同时 也 是 采 用 三 相 三 线 接 线 方 式 。 由于各 二 级单 位 都 是用 电大 户 ， 现 场 已 经运 行 的 电能 表 和 新 安 装使用的电能表都必须经北方铜业热电厂 中心试验 室校验 ， 由北方 铜 业 热 电 厂 中心 试验 室 出具合 格 证 ， 且 表计 的铅 封 完 好 时说 明 电能 表是 在 校 验准 确 的 。 但 在 这 种情 况 下 ， 还是 出现 了计 量 不 准 的情况 ， 这就 说 明 了表 计 在 安 装 时 出 现接 线 错 误 或 因互 感 器 出 线 错 误 都 会 使 电 能计 量 产 生 较 大 差 错 ， 因此 加 强 对 电 能表 校 验 ， 加 强 电 能 表 安 装 和 维 护管 理 是 每年 各 二 级单 位 电力 线 路 检修 工 作 中 的重要 部 分 。 １三相 三 线 制有 功 电度 表 原理 构 造 １ ． １三 相 三线 制 有 功 电度表 属 于感 应 系 仪 表 感 应 系 仪 表 是 利用 固定 的交 变 磁 场 与 处 在 该 磁 场 中 的 可 动 部 分导体所感应 出的电流之间的相互作用 而使可动部分转动的仪表 。 它 的 固定 磁通 由电磁 铁 产 生 。 导 体 一 般是 铝 盘 。 它与 转 轴 连在 一起 ， 可 以转 动 。 电磁 铁所 产 生 的交 变 磁 通 穿 过可 动 铝 盘 ， 铝 盘 上便 产 生 感应 电流 。此 感应 电流 又 与交 变磁 场 作用 便 产 生转 矩 使之 转 动 。因 此， 感应 系仪 表 只能 用 在交 流 电路 中 。 因为 交 流 电度 表 的 指示 器 不 能像 一 般 仪表 那 样 停在 某 一位 置 ， 而应 当随 着 电能 的不 断增 多 而 不 停转 动 ， 而 且 要 不 断 指 示 出各 时 间积 累值 ， 因此 它 装 有 将 活 动 部 分 的转 动 通 过齿 轮 传 动机 构 变成 数 字 直读 的“ 积 算 机构 ” 。 所 以交 流 电 度表也叫“ 积算式仪表” 。 交流电度表的工作原理是当电压元件与负 载并 联接 上负载 电压 ， 电流元件与负载 串联接人负载电流后 ， 在 电 流元 件 和 电压 元 件 中分 别 产 生交 变 磁 通 。交 变 磁 通 穿过 可 动 铝 盘 ， 铝盘 上 便 产生 感 应 电 流 。 此 感应 电流 又与 交 变磁 场 作 用便 产 生转 矩 使之 转 动 。
三相电供电常见故障解析及改善方案

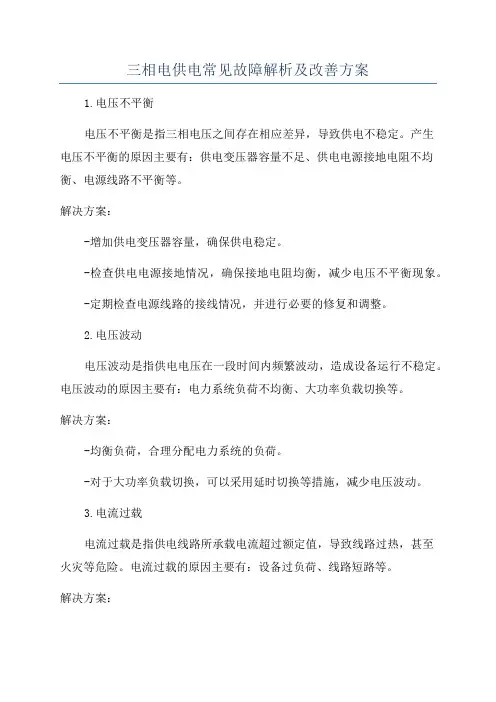

三相电供电常见故障解析及改善方案1.电压不平衡电压不平衡是指三相电压之间存在相应差异，导致供电不稳定。
产生电压不平衡的原因主要有：供电变压器容量不足、供电电源接地电阻不均衡、电源线路不平衡等。
解决方案：-增加供电变压器容量，确保供电稳定。
-检查供电电源接地情况，确保接地电阻均衡，减少电压不平衡现象。
-定期检查电源线路的接线情况，并进行必要的修复和调整。
2.电压波动电压波动是指供电电压在一段时间内频繁波动，造成设备运行不稳定。
电压波动的原因主要有：电力系统负荷不均衡、大功率负载切换等。
解决方案：-均衡负荷，合理分配电力系统的负荷。
-对于大功率负载切换，可以采用延时切换等措施，减少电压波动。
3.电流过载电流过载是指供电线路所承载电流超过额定值，导致线路过热，甚至火灾等危险。
电流过载的原因主要有：设备过负荷、线路短路等。
解决方案：-合理规划设备的用电负荷，对设备进行定期检查和维护，确保设备正常运行。
-升级线路容量，提高供电线路的承载能力。
-安装过流保护器等装置，对电流进行监测和控制。
4.地线故障地线故障是指电源地线或设备接地线存在断路或接触不良等问题。
地线故障的原因主要有：设备绝缘老化、地线接地电阻过大等。
解决方案：-定期检查设备的绝缘状况，更换老化的绝缘件。
-检查地线的接触情况，确保地线的接触良好。
-降低地线接地电阻，提高接地效果。
综上所述，三相电供电系统常见故障的解析及改善方案包括解决电压不平衡、电压波动、电流过载和地线故障等问题。
通过增加变压器容量、均衡负荷、规划设备负荷、加强设备维护等措施，可以有效预防和解决这些故障，确保供电系统的安全稳定运行。
三相三线电能表在实际运用中遇到的问题及解决方法
三相三线电能表在实际运用中遇到的问题及解决方法本文以10KV供电系统中普遍采用的三相三线电能计量为例，借用测量工具通过各种测量电流电压相序的方法，分析检查接线错误的现象，以便工作中及时更正错误接线，避免因电能计量出现错误而直接影响发电企业，供电企业和用户客户的经济利益。
高压电能计量装置错误接线方式有两大类：一是电能表接线错误；二是互感器接线错误。
在实际检查和分析错误接线时，一般都采用“排除法”“逐步逼近法”。
“排除法”是先检查电能表计接线是否错误，然后检查互感器电压电流进出线是否错误。
“逐步逼近法”及先通过对电压电流回路整个检查，使电压电流回路发生错误接线的几率大大降低。
1三相三线制有功电能表原理构造1.1三相三线制有功电能表属于感应系仪表是利用固定的交变磁场与处在该磁场中的可动部分导体所感应出的电流之间的相互作用而使可动部分转动的仪表。
它的固定磁通由电磁铁产生。
导体一般是铝盘。
它与转轴连在一起，可以转动。
电磁铁所产生的交变磁通穿过可动铝盘，铝盘上便产生感应电流。
此感应电流又与交变磁场作用便产生转矩使之转动。
因此，感应系仪表只能用在交流电路中。
因为交流电度表的指示器不能像一般仪表那样停在某一位置，而应当随着电能的不断增多而不停转动，而且要不断指示出各时间积累值，因此它装有将活动部分的转动通过齿轮传动机构变成数字直读的“积算机构”。
所以交流电度表也叫“积算式仪表”。
交流电度表的工作原理是当电压元件与负载并联接上负载电压，电流元件与负载串联接入负载电流后，在电流元件和电压元件中分别产生交变磁通。
交变磁通穿过可动铝盘，铝盘上便产生感应电流。
此感应电流又与交变磁场作用便产生转矩使之转动。
1.2三相三线制有功电度表构造三相三线制有功电能表的采用两组驱动部件及两组电压元件和两组电流元件，电压元件由很细的导线绕成，其匝数很多；电流元件由较粗的导线绕成，匝数较少。
交流电度表的转动元件是铝盘，固定在转轴上。
产生反作用力矩的元件是永久磁铁，还有在转轴上固定有蜗杆，通过和蜗轮的咬合，使铝盘的转动带动积算式计数器，指示出转盘的转数。
三相三线有功电能表的错误接线分析报告

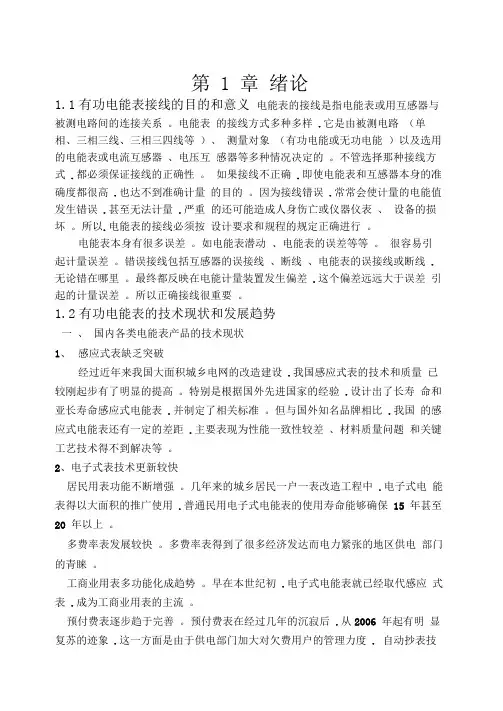

第 1 章绪论1.1有功电能表接线的目的和意义电能表的接线是指电能表或用互感器与被测电路间的连接关系。
电能表的接线方式多种多样.它是由被测电路（单相、三相三线、三相三四线等）、测量对象（有功电能或无功电能）以及选用的电能表或电流互感器、电压互感器等多种情况决定的。
不管选择那种接线方式.都必须保证接线的正确性。
如果接线不正确.即使电能表和互感器本身的准确度都很高.也达不到准确计量的目的。
因为接线错误.常常会使计量的电能值发生错误.甚至无法计量.严重的还可能造成人身伤亡或仪器仪表、设备的损坏。
所以.电能表的接线必须按设计要求和规程的规定正确进行。
电能表本身有很多误差。
如电能表潜动、电能表的误差等等。
很容易引起计量误差。
错误接线包括互感器的误接线、断线、电能表的误接线或断线. 无论错在哪里。
最终都反映在电能计量装置发生偏差.这个偏差远远大于误差引起的计量误差。
所以正确接线很重要。
1.2有功电能表的技术现状和发展趋势一、国内各类电能表产品的技术现状1、感应式表缺乏突破经过近年来我国大面积城乡电网的改造建设.我国感应式表的技术和质量已较刚起步有了明显的提高。
特别是根据国外先进国家的经验.设计出了长寿命和亚长寿命感应式电能表.并制定了相关标准。
但与国外知名品牌相比.我国的感应式电能表还有一定的差距.主要表现为性能一致性较差、材料质量问题和关键工艺技术得不到解决等。
2、电子式表技术更新较快居民用表功能不断增强。
几年来的城乡居民一户一表改造工程中.电子式电能表得以大面积的推广使用.普通民用电子式电能表的使用寿命能够确保15 年甚至20 年以上。
多费率表发展较快。
多费率表得到了很多经济发达而电力紧张的地区供电部门的青睐。
工商业用表多功能化成趋势。
早在本世纪初.电子式电能表就已经取代感应式表.成为工商业用表的主流。
预付费表逐步趋于完善。
预付费表在经过几年的沉寂后.从2006 年起有明显复苏的迹象.这一方面是由于供电部门加大对欠费用户的管理力度. 自动抄表技术发展颇具前景。
三相三线电能表错误接线分析
04
错误接线对计量的影响
计量不准确
电压、电流线圈接反
导致电能表反转，影响计量准确性。
极性错误
电流或电压的极性接反，导致计量值减小或增大。
相序错误
开展跨学科研究，将电能表错误接线分析与其他领域相结合，如电气 工程、计算机科学和数据分析等。
加强国际合作与交流，共同推进电能表错误接线分析领域的进步和发 展。
谢谢观看
情况。
提高工作人员的技能和素质
对工作人员进行定期培训，提 高其对电表接线、故障排查等 方面的技能水平。
加强工作人员的责任心和安全 意识，确保其在工作中能够认 真对待每一个环节，减少人为 失误。
建立完善的考核机制，对工作 人员的工作质量进行评估和监 督和纠 正错误接线情况。
互感器接入式电能表通过电流、电压互感器将线路中的大电流、高电压转化为小电 流、低电压后接入电能表，适用于电流、电压较大的场合。
03
常见错误接线方式分析
电压线接错相
总结词
电压线接错相是指将电能表上的A相电压线接到B相或C相上，或者将B相电压 线接到C相或A相上，或者将C相电压线接到A相或B相上。
详细描述
这种错误会导致电能表无法正确测量各相的电压，从而导致计量不准确。在严 重情况下，电压线的接错相还可能导致电能表损坏。
电流互感器极性接反
总结词
电流互感器极性接反是指将电流互感 器的正极和负极接反。
详细描述
这种错误会导致电能表无法正确测量 各相的电流，从而导致计量不准确。 在严重情况下，电流互感器极性接反 还可能导致电能表损坏。
三相电能表现场校验仪常见故障及解决方法
三相电能表现场校验仪常见故障及解决方法前言三相电能表现场校验仪是用来校验电能表的一种专用仪器。
其紧要功能是模拟电能表的使用环境，在实际使用过程中，常常会显现各种故障情况。
本文将介绍三相电能表现场校验仪常见故障及解决方法。
故障一：电路板损坏电路板损坏是不可避开的故障现象之一、可能会导致电路板的部分线路短路或者开路，影响仪器的正常使用。
解决方法若干电路板存在损坏情况时，应当将受损电路板下架，检查损坏原因，再用同样型号的电路板进行替换。
在更换电路板时，务必保证连接件的坚固与连接正确。
故障二：显示屏无法显示三相电能表现场校验仪的显示屏无法正常显示，往往由于故障引起。
解决方法首先查看屏幕连接线是否接触良好。
假如连接良好，还需要进行检查是否屏幕损坏，假如是则需要替换显示屏。
对于屏幕连线损坏，需要将连接线重新焊接或者更换，确保连接良好。
故障三：电压测量不精准电能表的电压测量是其最紧要的功能之一，假如电压测量显现不精准的情况，则需要对该仪器进行调整及排出故障。
解决方法应当首先检查仪器的电压传感器，查看其是否能够正常工作。
假如传感器损坏，则需要进行更换。
另外，还需要对仪器进行校准及修正，以确保电压测量精准牢靠。
故障四：电流测量不精准除电压测量外，电能表另一紧要功能就是测量电流。
假如电流测量存在不精准的情况，就需要适时进行处理。
解决方法应当首先检查仪器的电流传感器，查看其是否能够正常工作。
假如传感器损坏，则需要进行更换。
假如传感器正常，但电流测量仍旧不精准，则需要进行校准及修正，以确保电流测量精准牢靠。
故障五：阻抗异常三相电能表现场校验仪的阻抗异常，可能会导致其无法正常工作。
此时，需要适时排出故障。
解决方法应当首先检查仪器的线圈及传感器，查看是否存在损坏。
假如线圈或传感器均正常，则需要进行调整及修正，以确保阻抗正常。
结语三相电能表现场校验仪是一种紧要的电力检测仪器，其在实际使用过程中，可能会显现各种故障情况。
为确保其正常工作，应当适时排出故障，保持其良好的工作状态。
三相不平衡的原因、危害以及解决措施
三相不平衡就就是电能质量得一个重要指标,虽然影响电力系统得因素有很多,但正常性不平衡得情况大多就就是因为三相元件、线路参数或负荷不对称。
由于三相负荷得因素就就是不一定得,所以供电点得三相电压和电流极易出现不平衡得现象,损耗线路。
不仅如此,其对供电点上得电动机也会造成不利得影响,危害电动机得正常运行。
配电网三相不平衡得原因1、三相负荷得不合理分配。
很多得装表接电得工作人员并没有专业得对于三相负荷平衡得知识概念,因此在接电得时候并没有注意到要控制三相负荷平衡,只就就是盲目和随意得进行电路得接电荷装表,这在很大程度上造成了三相负荷得不平衡。
其次,我国得大多数电路都就就是动力和照明混为一体得,所以在使用单相得用电设备时,用电得效率就会降低,这样得差异进一步加剧了配电变压器三相负荷得不平衡状况。
2、用电负荷得不断变化。
造成用电负荷不稳定得原因包括了地II经常出现得拆迁,移表或者用电用户得增加;临时用电和季节性用电得不稳定性。
这样在总量上和时间上得不确定和不集中性使得用电得负荷也不得不跟随实际情况而变化。
3、对于配变负荷得监视力度得削弱。
在配电网得管理上,经常会忽略三相负荷分配中得管理问题。
在配电网得检测上,对配电变压器得三相负荷也没有进行定期得检测和调整。
除此之外,还有很多因素造成了三相不平衡得现象,例如线路得影响以及三相负荷矩得不相等等。
三相不平衡得危害1、增加线路得电能损耗在三相四线制供电网络中,电流通过线路导线时,因存在阻抗必将产生电能损耗,其损耗与通过电流得平方成正比。
当低压电网以三相四线制供电时,由于有单相负载存在,造成三相负载不平衡在所难免。
当三相负载不平衡运行时,中性线即有电流通过。
这样不但相线有损耗,而且中性线也产生损耗,从而增加了电网线路得损耗。
2、增加配电变压器得电能损耗配电变压器就就是低压电网得供电主设备,当其在三相负载不平衡工况下运行时,将会造成配变损耗得增加。
因为配变得功率损耗就就是随负载得不平衡度而变化得。
三相智能电能表常见故障分析与对策
监测、 传输与控 制和计费 。 目前三相 智能 电能表已经 被 广泛应用 于生产 、 生活 中 ． 功能更 为完善 ， 在 电力 系 统 中起 到重 要 的作用 ，必须 重视 对其 运行状 态 的监 控． 设备运 行常见故 障的分析 ， 确定其发 生原因 。 但当 前 智能 电能 表数量 较 多 ， 故 障类 型也各 不相 同 ， 想 要 短 时间 内有效 消除故障 ， 必须 采取有 目的性 和针对 性 的措施 ， 提高 故 障处理 对策 实施 的有效 性 ， 确保智 能
关 数据 电路和 电载波通信模块供电。如果 电源正常供
电． 则Ｖ Ｄ Ｄ为 ５ Ｖ， 始终 比电池 Ｂ Ｔ １电 压 ３ ． ６ Ｖ大 ， 二
极管 Ｄ ９截止 ，电源代替 电池供 电 ； Ｖ Ｄ Ｄ电压小于 ３ Ｖ
时． 二 极 管Ｄ ９导通 ， 由时钟 电池 供 电 。
２常见故障分析
２ ． １电能表烧毁
内部 核 心 部 件 智 能 芯 片 控 制 ， 实 现 对 用 户 电 量 的 实 时
器件损坏 、 外 围设计不合理 以及助焊剂残 留等 问题 ， 智 能电能表在振动 、 雷电 、 高温高湿 以及大负载等状态下 线路板可能会形成新 回路 ， 加大 电池的消耗 脚 。软件故
障 主要 为 停 电后 电能 表 微 处 理器 无 法 正 常 进 入 低 功 耗
０引 言
目前 ， 在 电力 行业 快速 发展 的背景 下 ， 有更 多 高
新 技 术 与设 备 逐 渐 被 采 用 ，且 取 得 了 良 好 的应 用 效
分 电能 表半露天安装 ， 导致 电能表受潮 。若 未做好 防
水工 作 ， 雨水会 沿着接 户线 进入表 箱或 表尾 ， 对 绝 缘
三相智能电能表常见故障分析与对策
三相智能电能表常见故障分析与对策摘要：三相智能电表是电力行业常见的设备，由于应用率提升，其发生故障的概率也明显增加，常见的就是便能表烧毁、数据不准确等。
针对这样的情况，行业内技术人员可以寻找产生故障的具体原因，最终根据实际情况提出相应的故障控制措施，通过合理手段有效提升现场工作人员的故障判断和解决能力，有效提高故障的处理效率以及质量。
本文先阐述了三相智能电表的特点，又分析了电表当中常见的故障，最终根据故障类型提出了相应的处理方案，希望能够为相关工作的优化落实提供合理参考。
关键词：三相智能电表；故障分析；故障解决智能电表实际上是计量电能的工具，同时也是用户用电信息数据采集的源头和关键，这项工作的落实和电力企业本身，乃至用户的切身利益都息息相关。
若能够通过合理手段对电能表故障类型进行甄别，并排查故障产生原因，这样就能减少现场工作人员由于判断失误，将正常运行电表拆解的情况产生，对于提升企业工作效率来讲有明确意义。
且三相智能电表的故障分析和解决工作需要根据故障的具体种类以及相应特点，技术人员需要分析故障原因，提出相应的故障预防措施，应具有前瞻性，以预防为主要原则落实相应工作。
一、三相智能电表特点三相智能电表指的就是工业用的380v计量电能表，功能包括测量单元、通信单元以及数据处理单元三个部分[1]，在实际工作中，数据处理、电能计量以及实时监测等工作都能胜任。
智能电能表的工作内容和相应动作都是由其内部的核心智能芯片控制，对用户的实时用电量等基本信息监测效果较好。
当下三相智能电能表的应用范围十分广泛[2]，除了日常生活，在部分生产环节也会应用，且功能发展越来越完善，能够在电力系统当中起到至关重要的作用。
行业内技术人员有必要重视电能表的运行状态监控工作，对其中常见的故障展开进行系统分析，确定问题发生原因之后，将细节整理成档案。
需要注意的是三相智能电表的种类十分丰富，因此产生故障的类型也各不相同[3]，想要保障在故障发生的第一时间解决问题，行业内技术人员就有必要保障自身工作的针对性以及目的性，原则就是促使三相智能电能表保持运行的稳定性。
三相智能电能表常见故障分析及处理方法
三相智能电能表常见故障分析及处理方法摘要：随着我国经济的迅速发展，各行各业都取得了一定的进步，电力行业同样如此。
本文主要研究的是，三相智能电表的常见故障，以及故障的处理办法。
三相智能电表的应用对电力计量具有重要作用，这不仅会影响电力企业的利益，这也会影响用户的利益，所以要保证智能电表能长期稳定的运行。
关键词：三相智能电表；常见故障；处理方法1三相智能电能表特点分析对于用户与电力企业来说，三相智能电表的应用是非常重要的，这种电表也可以叫做工业用380V计量电能表。
三相智能电表主要包含三部分，第一部分是测量单元，第二部分是通信单元，第三部分是数据处理单元。
三相智能电表主要具有以下几种功能，第一种功能是数据处理功能，第二种功能是电能量计量功能，第三种功能是电量实时监测功能，第四种功能是信息交互功能，第五种功能是自动控制功能。
三相智能电表的动作通常是由智能芯片所控制，智能芯片也是三相智能电表的内部核心部件，利用这种部件可以实现对用户电量的实时监测，可以对用户电量的传输与控制，最重要的是可以对用户所使用的电量进行计费。
对于我国当前的电力力量来说，三相智能电表已经广泛应用在人们的生活之中，电表的功能也在逐渐的完善之中，对整个电力系统的重要性不言而喻。
所以，相关电力企业必须要对三相智能电表的运行状态进行监控，如果三相智能电表发生故障，需要及时检查故障原因，避免用户的使用的电量计数不准确。
如今市场上的智能电表类型比较多，不同智能电表所具有的功能也不一样，所以发生故障的原因也有一定的差异。
要想在最短的时间内消除三相智能电表的故障，需要制定有效的针对性措施，提升故障处理效率，保障三厢智能电表高效平稳地运行[1]。
2 三相智能电表常见故障分析2.1 电能表烧毁通常情况下，较为常见的三相智能电表运行故障就是电表烧毁。
一旦三相智能电表出现烧毁情况，则很难进行维修，在很大程度上影响电力企业电费回收。
如果电表烧毁严重，非常有可能出现伤人事故，更有可能引起火灾事故。
三相电能表现场校验典型异常计量问题及处理
三相电能表现场校验典型异常计量问题及处理摘要: 文章针对现场校验的异常电能表进行故障分析，依据异常电压、电流向量图，分析故障产生的原因，提出相应的解决方案，预防相似问题的发生，以提高用电计量的准确性和安全性。
关键词: 三相电能表; 现场校验; 计量; 异常0 引言客户侧三相智能电能表包括高供高计的三相三线智能电能表和高供低计的三相四线智能电能表，它们数量虽然比低压单相电能表少，但计量的电量却占地区总用电量的大部分，它们的正确计量是供电企业经济发展的必要条件。
电能计量装置的主要部件包括三部分: 1)电压(流)信号源器件，即电压(流)互感器; 2)电能量采样、测量、计算、显示、存储器件，即电能表; 3) 互感器与电能表之间的二次回路。
而如果其中一部分出现问题，就会影响到整个电能计量的准确性。
对电能计量装置现场校验的目的就是为了保证电能计量装置的准确、统一和安全可靠运行，主要包括现场运行维护、现场信息核对、现场接线检查和现场误差检验。
1 三相电能表的计量原理10 kV 供电的配电网，其中性点没有接地线，是中性点绝缘系统。
若采用高供高计的计量方式，即电能装置安装在用户配电变压器的高压侧，则通常采用V/V 接线方式的电压互感器和 2 台电流互感器进行计量，这种电能表表内只有 2组电能采样元件，如图1 所示。
假定三相系统完全对称，则, 其功率表达式为(a)接线图（b)向量图图 1 三相二元件电能表计量原理图10 kV供电，当用户变压器容量小于 315 kVA时，为节省客户投资，可采用高供低计的计量方式，即电能计量装置安装在客户变压器的低压侧，因为低压侧中性点有接地线，所以必须用 3 台电流互感器进行计量，这种电能表表内有 3 组电能采样元件，可以看作是由 3 个单相电路组成的。
假定三相系统完全对称，则，其正确计量时的功率为2典型异常计量问题分析及处理2.1 三相四线电能表 A 相电流接反在现场校验过程中，经正确连接校验仪，发现某三相四线电能表校验数据显示其 A 相电流为负数，电压正常，电流与电压之间的相角为208°，B、C相电流、电压正常。
三相智能电能表现场校验异常问题分析及解决方法
关键词：农业行政执法；存在问题；对策；分析
就三相智能电表的分类来说，一般分为三相三线和三相四线两个类型，这两种电表虽然在使用过程中的差异较小，但是对于用电量的计量方式却存在一定的区别。而这两种电表的计量方式，也是当今我国运用最为普遍的两种。针对这两种电能表的计量方式，作者结合日常工作中较为普遍的原因进行了总结。一般来说，故障发生的问题是由于装置内部故障、电路的回路出现故障以及偷电远情况造成的。比如，相关工作人员不熟悉电表安装流程，在进行实际的安装中，就容易在二次回路的接线时造成电能表的计量出现偏差和故障。这种故障一般会出现在电能表本身电流位置以及电压不稳等情况下；而偷电的现象指的是一些缺乏社会道德的违法分子为了谋取不当的经济利益，通过人为的方式对于电能表进行结构的改装，使电能表停止正常运转。总的来说，以上的三种方式是电能表无法正确工作的主要原因，如果出现故障不仅会对于用电使用剂量造成影响，也会对我国的电力经济造成很大的损失。
经过相关的实践表明，出现这一问题的原因大多数是电能表的数据为零，但是从电能表的结构来说，一般内部出现故障的几率较小，而线路出现问题的可能性较大。所以出现这种问题时应该进一步测量接线盒的一端电压。如果测试结果是在220V左右，就要进一步的进行判断，进行电源的切断和进一步的检验。在停电的检查之后，不难发现问题的原因是：电压线和电流线的连接错误，将二者混接就会导致电流回路出现开路，不闭合的情况是电流互感器的电流饱和电压不稳造成的。所以，出现这种情况一定要对线路进行检查，对电压和电流的互感器进行有效的区分，使其正确的进行接线才能使电能表进行正确的工作。
（二）功率因数不达标
在我国的电力供电营业规则中，要求对于电力应保持平衡，所以用户在高峰用电时功率一定要达到相应的规定——高压电用户功率因数一定要高于0.9，其他的用户按照大中小耗电量也要在0.85之上，而农业的用电率要在0.8以上。不过，经过作者在实际工作发现，目前我国电能表在生产和使用的过程中，由于相关的设施设备装置质量等多种情况的存在，会导致一些电能功率的因素不够，致使电能表不能正常的工作。出现这一情况的原因，第一是相关的用电设备耗电量过大，而且这种设备没有按规定安装无功补偿或无功补偿设备，设备的使用率较低或安装不当使功率因数出现异常。在这种情况下，就要对于预设好的电能表内部结构进行并联重组的方式来进行二次安装，根据电流使用符合要求来选择补偿式电能表，并使其功率因数恢复正常；第二是用电设备的覆盖负载数量不足，无法实现无功补偿的电容器，导致了相应的用电设备出现过度补偿现象，而系统中的无功电流就会工作异常，导致功率因数出现变化。这两种情况出现的原因，都是由于电容器在串联和并联过程中操作不正确。所以，相关工作人员在电能表使用过程中一定要具体问题具体分析，对于并联电容器和负载数不大的设备进行改造，对于相关因数较大的内容和复合进行自动的切换和重组，设置电流额定值，避免电容器的过度补偿而影响正常使用。
浅析三相三线电能表错误接线判断及处理
浅析三相三线电能表错误接线判断及处理发布时间：2021-12-17T03:56:57.049Z 来源：《河南电力》2021年8期作者：叶新[导读] 电能计量的准确性对计划用电、节约用电和成本核算起到决定性的作用。
电能表是统计电量的重要工具，在安装使用过程中，接线错误时有发生，造成计量故障，甚至造成很大的经济损失。
（广东电网有限责任公司河源供电局广东河源 517000）摘要：本文首先分析三相三线电能表接电中错误接线的原因及类型，深入探讨三相三线电能表错误接线的判断原理，结合案例对相位表法的实际应用进行分析三相三线电能表中错误接线判断。
关键词：三相三线；电能表；错误接线；判断方法引言电能计量的准确性对计划用电、节约用电和成本核算起到决定性的作用。
电能表是统计电量的重要工具，在安装使用过程中，接线错误时有发生，造成计量故障，甚至造成很大的经济损失。
为此，如何在安装过程中规避错误接线已成为当前供电企业需要考虑的重要问题。
同时，还要利用科学的技术手段对电能表错误接线的实际情况进行预测、判断，及时纠正计量表的错误接线，避免问题的进一步扩大。
1 三相三线电能表接电中错误接线的原因及类型作为供电计量和核算电费的重要组成要素，三相三线电能表接线对计算用电费用是非常重要的。
接线的正确性可以保证用户的使用电量不出现错误，但在现实生活中装表接电容易受到各种因素的影响，在安装过程中常常出现错误接线的现象。
而导致三相三线电能表接线过程中出现错误接线的主要原因在于：在安装过程中，工作人员未对工作仪器进行全面检查和验收；电表在运输过程中极易受到外力作用引发故障；对电表没有进行相应的调整；用户为了偷电私自进行跨越电表接线。
三相三线电能表接电中错误接线的类型主要有以下几种：没有正确接入 B 相或者接入 B 相的线发生断裂；电表接线位置和电流互感器不符合，使电表出现快走、慢走或倒走的现象；电压线断裂；电流互感器与其他相的变比不一致。
三相电供电常见故障解析及改善方案
三相电供电常见故障解析及改善方案在电力系统中由于电源设计不合理导致的设备故障时有发生，所以对供电电路的可靠性、稳定性提出了更高的要求。
传统的供电电路多采用工频变压器加后级降压电路来实现。
由于近年来三相电供电故障频发，为了很好的解决三相电供电出现故障后，供电系统仍能稳定可靠的为电力检测设备供电。
许多电源厂家推出电力专用的的高频开关电源，这种电源具有许多优点：安全、可靠、体积小、重量轻、综合效率高以及噪音低等优点，非常适应电网设备的应用，目前很多大型设备厂家已开始批量使用。
一、三相电供电常见故障分析我国供电大多都采用三相四线供电方式。
下图为三相四线制示意图，从图中可以看出此种供电方式可以提供两种不同的电压——线电压(380V)和相电压(220V)，可以适应用户不同的需要。
三相四线制供电较为理想的状态是三相负载平衡，此时中线电流为零，从理论分析此时中线可有可无，不影响设备的正常运行。
但现实情况三相平衡只是相对的，不平衡则是的，所以现实应用中的中线是必须有的，这样才能保证各相电压的稳定输出。
随着经济的发展，用电器大幅度增加，单相短路几率必然升高，单相短路和瞬间短路引起零飘过电压问题及为普遍。
下面我们针对此一些常见故障问题进行分析，为我们设计电力设备供电系统时提供方向，从而使供电系统稳定可靠的运行。
单相短路故障现在很多场合为了取电方便，直接采用三相电的相电压供电。
包括目前很多农村电网设计都是将三相电中的三相平均分给三组用户使用，从而省掉了三相变压器。
这种供电方式虽然节省了一些设备的投入，但是对用户的用电设备带来很大隐患。
在实际应用中,单相短路接地故障发生的概率zui高可达65%，两相短路约占10%，两相短路接地约占20%，三相短路约占5%。
下面简单分析一下单相短路的威胁。
一旦出现单相短路现象，会抬高中线电位，对用电人员的安全有较大威胁（有零线接外壳保护的设备）。
同时在短路瞬间，负载2与负载3需要承受瞬间大电压冲击，严重时电压值直接上升到线电压（380VAC）。
三相智能电能表计量运行中常见问题分析
七、计量装置安装不合格造成 的误差
长期 以来 ，有些计量装置的安装没有统一标准 ，施工管理不 当 ， 不
注意对工艺的要求 ，也造成 了计量不准确的现象时有发生。例如 ：接线
三 、计 量 精 度 超 差
在智能 电能表中计量数据 的准确性是至关 重要 的，但是在实际运行 中计量精度超差却是智能电能表主要故障之一 ， 其 中故障表现主要有 ： 第一在有电压和电流时 ， 智能电能表的示数却没有 ， 这时就要进行排除， 有 可能就是脉冲没有接通 ， 线路连接不牢 ， 有虚焊 的地方 ，要对内部线 路一一排查 。第二在智 能电能表示数不显示的情况下 ，还是没有找到故 障原 因，那就需要考虑 电气元件是否有损坏，如果 电气元件发生 了损坏 也是无法正常提供电压 和电流的 。第三电气元件造成智能电能表计量示 数 出现误差 ，由于智能 电能表 内的电阻各有不 同，但是都在起着各 自的 作用 ，电阻的老化也会影响智能电能表的计量数据发生变化 ， 第 四加 电 压 电流 ， 其它功能正常，但不计 电量。这种情况一般是 由于计量芯片 Ｃ Ｆ 脚未能把有功功率脉冲信号送往 Ｍ Ｃ Ｕ处理造成的。
将 Ｓ级互感器视同普通互感器对待 ，不通相互作用所产生的附加力矩 ， 它包括电压线 圈一个磁极产生的涡流与另一个磁极 的电压磁通相互作用
能表的脉冲指示器不能出现闪烁现象， 否则就会超出电能表的最大负荷 ，
导致电能表出现故障。
产生的力矩 ，电流线圈一个磁极产生 的涡流与另一个磁极的 电流磁通相
互 作 用产 生 的 附 加力 矩 。
（ 二） 烧表故 障分析
在智 能电能表被应用到系统电网中以来 ，由于受到外界 因素的影响
六 、 电流 互 感 器 变 比选 择 不 当造 成 的 误 差
三相三线电能表检定误差全部-50%
三相三线电能表检定误差全部-50%随着现代电力系统的快速发展，三相三线电能表在各个领域得到了广泛的应用。
然而，其在使用过程中，检定误差问题备受关注。
本文将针对三相三线电能表的检定误差问题，分析其影响及解决方法。
一、三相三线电能表简介三相三线电能表是一种用于测量三相交流电路中有功电能的仪表。
它具有体积小、精度高、安装方便等优点，可实现对电力系统的实时监测和控制。
在我国，三相三线电能表已得到广泛应用，成为电力系统中不可或缺的设备。
二、检定误差的影响三相三线电能表的检定误差主要包括系统误差、随机误差和粗大误差。
这些误差对电能表的测量结果产生严重影响，可能导致电能计量不准确，从而影响用户用电计费、能源管理等环节。
长时间存在较大误差的三相三线电能表，甚至可能对电力系统的稳定运行造成不利影响。
三、误差解决方法1.选择高质量的三相三线电能表：在选购电能表时，应选择具有较高精度和可靠性的产品。
此外，还需注意选购符合国家标准的电能表，以确保其性能和质量。
2.定期检定：为确保三相三线电能表的准确度，应定期进行检定。
检定时，可根据国家相关标准，对电能表的误差进行严格评定。
对于超差的电能表，应及时进行维修或更换。
3.优化安装环境：安装三相三线电能表时，应注意避免高温、潮湿、振动等不良环境，以确保电能表的正常运行。
同时，还需确保电能表的接线正确无误。
4.加强运维管理：加强对三相三线电能表的运维管理，及时发现和处理电能表故障，降低检定误差。
四、总结三相三线电能表的检定误差对其测量结果具有显著影响。
为保证电能计量的准确性，我们要从选购高质量电能表、定期检定、优化安装环境和加强运维管理等方面入手，降低检定误差。
关于三相三线制计量系统存在的缺陷及解决办法
关于三相三线制计量系统存在的缺陷及解决办法！三发布时间:2011-12-13 11:59阅读次数:分类:行业新闻北极星农网讯:在10KV、35KV线采用三相三线制计量系统中，高压计量多釆用三相三线制两元件计量，即取A、C相电流和线电压的乘积的1.732倍换算出三相电的功率：A相元件的测量功率为：Pa=UabIacos(30+Φ)。
若在A相与地之间接入电感性(空载电焊机之类)负载，此时，电能表将出现：①当三相负载电流较小时，负载电流I 与电感电流IL叠加后使总电流Ia与Uab的相角差大于90°，电能表反转；②当三相负载电流较大时，负载电流I与电感电流IL叠加后使总电流Ia与Uab的相角差小于90°，电表转速变慢；③而当三相负载电流为零时，Ia与Uab的相角差等于120’电能表反转。
在三相二元件电能表中，C相元件的测量功率为：Pc=UcbICcos(30-Φ)。
如果在C相与地之间接入电容，则电流Ic超前电压Ucb。
与A相接入电感负载的原理类似，电能表有可能出现转速变慢、停转、甚至反转。
因三相二元件电能表只有A 相元件和C相元件，B相负载电流没有经过电能表的测量元件，若在B相与地之间接入单相负载，此时电能表对单相负载就完全失去了计量。
镇平县电业局:关于三相三线制计量系统存在的缺陷及解决办法！三相电表接线，而现供电单位变电站常用的高供高计用户出线匀为综合供电回，但在用户端，有纯电阻回，有电感回、有电容回、和混合电，在A、B、C三相电源上不能合理安排负载，负载分布极不均衡，很难保持三相平衡，加之用电单位负荷结构发生巨大变化，用电单位在安排负载时对供电性质不太了解，造成三相不能保持平衡，很难准确计量。
1、现以纯电阻回为例：某单位10kv线上安装纯电阻粹火炉，三角形连接，其中AB、AC各带3个90KW电阻丝，电阻丝为并联。
BC相带2个90KW电阻丝，也是并联。
根据纯电阻回功率计算：U×I=90000W(其中U=10000v），得I=9A，然后根据I×I×R=90000W求得电阻丝电阻为1111欧姆，电表倒转器原理电表倒转器原理则ABAC两相线间电阻为370欧姆，BC间电阻为555欧姆根据I=U/R，ABAC间电流为27A，BC间电流为18A，即三相不平衡率高达33％，因负载不平衡可导致三相电压不平衡，最简单的原理就是电阻分压原理。
三相电子式电能表的使用及存在问题
三相电子式电能表的使用及存在问题１三相电子式电能表的工作原理三相电子式电能表无论在单相、三相电源供电的情况下都能正常投入运行。
当电能表开始运行后，通过电能表的电流、电压会经互感器采样电路分别采集信号后，电流、电压的模拟信号就被缓冲放大，再经高精度的集成高速模拟及数字转换处理，所测量的信号被送到微处理器进行电量累计运算，运算数据将自动保存在专门设置的存储器中，已被存储的数据，可随时通过屏面的按键操作从液晶显示器中读取或利用配有专用软件的手提电脑从电能表的通信接口获取。
２三相电子式电能表的安装要求２．１计量点应设在产权分界点，安装点周围不能有腐蚀性的气体和强烈的冲击振动，环境要通风干燥，电能表的运行温度不能超过５０℃。
２．２电能表安装在专用的计量柜或表箱内，安装高度要符合规范，在计量柜内安装的电能表其下端离地不能小于１ｍ，悬挂式表箱内安装的电能表其下端离地不能小于１．８ｍ。
２．３电能表垂直安装并要固定可靠，电流互感器的二次回路应采用４平方毫米的铜芯绝缘导线；电压回路则应采用２．５平方毫米的铜芯绝缘导线；电能表与电流、电压之间的回路应接有联合接线盒，以方便电能表的现场校验接线和计量故障处理。
２．４各相电流、电压互感器必须采用相同规格的产品，回路接线的相序和极性要正确，各连接点要紧固可靠，互感器与电能表应一同安装在计量柜或表箱内，并做好防窃电措施。
２．５用于远程遥测采样的电子式电能表，其信号线应采用屏蔽双绞导线，架设信号线时将屏蔽导线的单端接地，以提高通信的可靠性。
２．６凡有金属结构的计量柜、表箱和高压互感器的外壳都必须可靠接地，接地线要采用铜芯导线，其线径不能小于２．５平方毫米。
３存在问题３．１目前，本市辖区内，已投入运行的高、低压三相电子式复费率电能表有３０００多只，而３１５ｋＶＡ以上专变的大工业用户，复费率计量的低压三相电子式电能表大部分都是户外悬挂式安装的。
随着炎热夏季的来临，外界气温持续上升，正午时分在强烈阳光下的金属表箱表面温度，经现场测量可高达６０～７０℃，而表箱长期在烈日下曝晒，其内部温度也可高达５０～６０℃（电子式电能表的液晶显示屏的极限工作温度为５０℃）。
