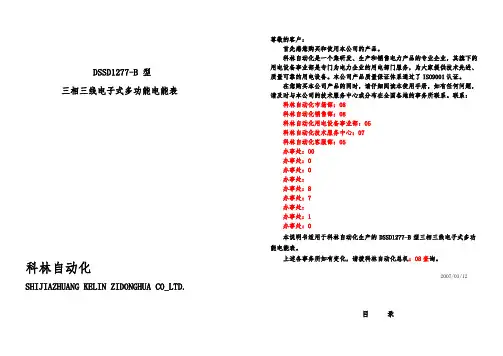

三相三线电子式多功能电能表使用说明书
DSSD1277-B 型三相三线电子式多功能电能表科林自动化SHIJIAZHUANG KELIN ZIDONGHUA CO_LTD.尊敬的客户：首先感您购买和使用本公司的产品。
科林自动化是一个集研发、生产和销售电力产品的专业企业，其旗下的用电设备事业部是专门为电力企业的用电部门服务，为大家提供技术先进、质量可靠的用电设备。
本公司产品质量保证体系通过了ISO9001认证。
在您购买本公司产品的同时，请仔细阅读本使用手册，如有任何问题，请及时与本公司的技术服务中心或分布在全国各地的事务所联系。
联系：科林自动化市场部：08科林自动化销售部：08科林自动化用电设备事业部：05科林自动化技术服务中心：07科林自动化客服部：05办事处：00办事处：0办事处：0办事处：办事处：8办事处：7办事处：办事处：1办事处：0本说明书适用于科林自动化生产的DSSD1277-B型三相三线电子式多功能电能表。
上述各事务所如有变化，请拨科林自动化总机：08查询。
2007/03/12目录1 综合介绍 (1)1.1概述 (1)1.2 依据标准 (1)1.3工作原理简述 (1)1.4技术参数 (1)1.4.1 主要技术参数 (1)1.4.2 日历时钟 (2)1.4.3 光耦脉冲输出 (2)1.4.4 其它数据 (2)2 仪表主要功能...................... . (3)2.1电能计量功能 (3)2.2最大需量测量 (4)2.3 费率和时段管理............................................... . (5)2.4瞬时量测量 (5)2.5抄表设表通讯接口和功能 (5)2.6 输出接口 (5)2.7负荷记录 (6)2.8 背光功能及LCD显示 (6)2.9 断相事件记录 (6)2.10 断流事件记录 (6)2.11 过流事件记录 (6)2.12 反向电流记录 (6)2.13 停电来电记录 (6)2.14 电网运行状态字和电表运行状态字 (6)2.15 编程事件记录 (6)2.16 显示功能 (6)3 密码管理及安全认证说明 (6)3.1密码管理 (6)3.2安全认证 (6)4 外形安装及说明...... ........................................................... (7)4.1 外形图 (7)4.2 液晶显示屏容 (8)4.3 电表的安装及接线 (9)5 仪表的存储和质量保证 (11)6 售后服务 (11)7 通讯规约说明 (11)8 附录 (11)1 综合介绍1.1 概述DSSD1277-B型三相三线电子式多功能电能表是科林自动化生产的新一代智能型高科技电能计量产品。
DTSD和DSSD型三相多功能电能表说明书
DSSD/DTSD型三相电子式多功能电能表产品说明书海信电子科技有限公司目录1 产品简介3概述3工作原理3功能总览表4技术指标52 基本功能：7电能计量7最大需量测量8费率和时段9实时量测量10事件记录10冻结功能21负荷记录22显示23安全保护23信号输出24通讯功能24停电抄表24 3 液晶显示说明24显示界面25显示界面254. 安装与接线235 运输与存储246 售后服务24附录 A 状态字、特征字、模式字、错误信息字25附录 B 异常显示代码281 产品简介概述DTSD/DSSD型三相四线、三相三线多功能电能表是有限公司研制生产的新一代智能型高科技电能计量产品。
它采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-2007、DL/T645-2007和国家电网系列标准等设计制造。
它集各种计量、监控、报警、显示、通讯功能于一身，能计量正反向有功和无功总电量及分时电量、四象限无功总电量及分时电量、正反向视在总电量及分时电量、正反向基波电量、正反向谐波电量、铜损、铁损有功电能补偿量；能计量正反向有功和无功总最大需量及分时最大需量、四象限无功总最大需量及分时最大需量、正反向视在电能最大需量及分时最大需量；以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总是在功率、功率因数、频率和表内温度等；能检测并记录各相断相、失压、失流及三相全失压等事件；能检测备用电池电压和监测负荷情况；能检测开表盖和开编程盖等事件；能实现远程和红外抄表、编程、监测和校准；而且具备多种扩展功能。
适用于各电厂、变电站、计量关口和企事业单位。
工作原理本产品由电压、电流高精度采样器、高速高精度模数转换器、高速数据处理器、带温度补偿的实时时钟、数据接口设备组成。
在高速数据处理器的控制下，高速模数转换器将来自电压、电流高精度采样器的模拟信号转换为数字信号，并对其进行数字运算和误差补偿，从而精确地获得有功电量和无功电量，并依据相应费率和需量等要求对数据进行处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。
DSSD和DTSD全功能多功能说明书
使用说明书目录一、产品简介1.1 工作原理 (1)1.2 技术指标 (2)1.3产品规格 (3)二、外形说明及安装2.1 外形图 (3)2.2 液晶显示内容 (4)2.3 电表的安装及接线 (5)三、基本功能3.1 计量功能 (7)3.2 时间（费率）及历史数据管理 (10)3.3 事件记录 (12)3.4 电表可设置内容 (12)3.5 通讯 (13)3.6 停电唤醒功能 (13)3.7 多功能检测输出功能 (13)3.8 背光功能 (13)3.9 报警及错误管理 (13)3.10 故障报警显示 (14)四运输与贮存4.1 运输 (16)4.2 贮存 (16)五保修与服务附录：附录A：显示通信标识列表 (16)一、产品简介DSSD/DTSD 电能表是我公司自主开发生产的电子式多功能电能表，本产品采用国际先进的超低功耗大规模集成电路技术及SMT 先进制造工艺，具有计量精度高、性能稳定、高质量、极好的EMC 性能等特性。
具有计量正、反有功电能、四象限无功电能，记录四种费率的分时电能和电表运行过程中的各种事件记录（电压、电流、功率因数、负荷、需量、以及编程等事件）的功能。
具有红外通讯和双路RS485通讯功能。
备有停电抄表电池，能够实现停电红外抄表功能。
该表性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》、GB/T17883-1999《0.2级和0.5S 级静止式交流有功电能表》国家标准和DL/T614-1997《多功能电能表》标准对多功能电能表的各项技术要求，其通信符合DL/T645-1997《多功能表通信规约》的要求。
1.1工作原理该三相多功能电能表是由测量单元和数据处理单元等组成，除计量有功（无功）电能量外，还具有分时、测量需量等两种以上功能，并能显示、储存和输出数据的电能表。
工作原理框图如图1所示：由计量单元和数据处理单元（CPU ）、LCD 、红外通讯口、双RS485通讯、RS232通讯口等组成，电能表工作时，模拟信号（电压、电流）经计量芯片处理后变成数字信号，CPU 进行运算处理后存储数据。
DTZ178 DSZ178三相智能电能表手册V502(国网表201107) 烟台东方威思顿电气
1Hz 80ms±20ms 80ms±20ms
3.7 报警控制输出
报警输出接点参数
交流 220V /5A；直流 100V/0.1A
3.8 尺寸及重量
外形尺寸 净重
长×宽×厚=265mm×170mm×75mm 大约 1.5kg
4 主要功能
4.1 电能计量功能
具有正向有功、反向有功电能、四象限无功电能计量功能，并可以据此设置组合有功和 组合无功电能。
正文
3 技术参数
3.1 主要型号
DTZ178 DSZ178
三相四线智能电能表 三相三线智能电能表
3.2 主要技术参数
参比电压 参比电流 参比频率 精度等级 起动电流 工作范围 温度范围 相对湿度
功率消耗
设计寿命
3×220（380）V，3×57.7（100）V，3×100V
直接接入方式：基本电流（Ib）为 5A、10A、20A； 经互感器接入方式：额定电流（In）为 0.3A 、1.5A 最大电流为参比电流的 4 倍及以上
10 技术支持 ............................................................ - 11 -
I
三相智能电能表系列
正文
1 概述
DT(S)Z178 系列三相智能电能表，是烟台东方威思顿电气有限公司采用先进的大规模集 成电路，成熟的软件算法，低功耗设计以及 SMT 工艺，依照国际、国内相关标准的要求设计 制造。本产品集计量、显示、通讯、监测、费控等功能于一身，可以精确地分时计量三相正 反向有功电能、四象限无功电能以及需量；精密实时测量三相电压、电流、有功功率、无功 功率、功率因数等；监测并记录失压、失流、断相等事件；可实现远程和本地抄表、编程等 功能。本产品可广泛应用于电网关口、电厂、供变电站、各企事业单位的电能综合计量和管 理以及工业用户多费率电能分时计量。
威思顿多功能表说明书
DT（S）SD178-E 嵌入式安装电能表目录1.概述 (1)2.产品规格 (2)3.技术参数 (2)4.安装与接线 (7)4.1 安装外形图及接线图·················································································- 7 -4.2 安装注意事项及方法·················································································- 16 -5.使用说明 (17)5.1面板格式······································································································- 17 -5.2功能说明······································································································- 18 -5.3显示说明······································································································- 24 -5.4 通信说明·····································································································- 37 -5.5参数设置······································································································- 50 -5.6注意事项······································································································- 53 -6.典型应用 (54)7.保修期限 (55)8.技术支持 (55)1.概述概述DT（S）SD178-E嵌入式安装电能表（嵌入式安装数字显示电测量仪表）是烟台东方威思顿电气有限公司集多年的电表设计经验，所推出的新一代微型电测量仪表。
三相电子式多回路电能表使用说明书
三相电子式多回路电能表使用说明书产品特点：实时数据显示项部分显示字符功能注：1、当功率或功率因数为负时，数据显示左边第一个有负号指示。
2、若发生断相、过压、欠压事件，则在相应显示页面的相应显示项后会显示发生该事件的相序符号。
4、显示项功能四、 显示操作1、显示屏1-1、仪表采用黑白点阵LCD 显示屏，白底黑字，白色背光。
2-2、当长时间未操作仪表时，仪表背光会自动熄灭（背光延时时间可通过菜单设置）。
2、按键翻页操作通过按键”、 ”可以在有功电能、无功电能、电压、电流、有功功率、无功功率、功率因素、时间/日期/通讯 DTSD9180M-4P系列三相电子式多回路电能表是一款 专门针对通信基站能耗监控方案，而开发设计的智能化 数据采集仪表。
采用高性能计量芯片，精度高、测量参 数多、集多种功能于一体，实现一表多用。
采用大屏LCD中文显示，白色背光，一屏可显示多行参 数。
具有欠压、过压、断相等事件告警提示，仪表本 体具有DO输出功能。
脉冲指示及输出功能，R S 485通 讯接口，协议符合YD/T 1363《通讯局（站）电源、 空调及环境集中监控管理系统》的相关要求。
适合用于通讯基站（房）市电、油机、支路I（空调）、支路II（DC直流屏用电）三相用电监测 ，或者数 据中心等需要多回路三相用电监测的场合。
KKDTSD9180M-4P-A/0-20160427仪表自动循环显示及按键切换显示顺序：电压单位符号 电流单位符号kvar PF E/O/NkW 显示字符含义说明显示字符含义说明VA kWh 有功电能单位符号有功功率单位符号无功功率单位符号功率因素符号偶/奇/无校验位Kvarh无功电能单位符号！1、如果不按说明书操作会发生意外，而且会导致产品毁坏。
2、本说明书中所提供信息可不经事先通知进行修改。
3、本公司对所述信息保留解释权。
警告声明：3、按键编程操作通过长按 “SET” 键3S可以进入设置界面，修改编程密码“9180”进入设置主菜单。
DTSD和DSSD型三相多功能电能表说明书
DTSD和DSSD型三相多功能电能表说明书————————————————————————————————作者：————————————————————————————————日期：DSSD/DTSD型三相电子式多功能电能表产品说明书海信电子科技有限公司目录1 产品简介01.1概述0 1.2工作原理0 1.3功能总览表1 1.4技术指标22 基本功能：42.1电能计量4 2.2最大需量测量5 2.3费率和时段6 2.4实时量测量7 2.5事件记录8 2.5冻结功能18 2.7负荷记录19 2.8显示20 2.9安全保护21 2.10信号输出21 2.11通讯功能21 2.12停电抄表223 液晶显示说明223.1显示界面22 3.2显示界面224. 安装与接线235 运输与存储246 售后服务24附录 A 状态字、特征字、模式字、错误信息字25附录 B 异常显示代码281 产品简介1.1 概述DTSD/DSSD型三相四线、三相三线多功能电能表是有限公司研制生产的新一代智能型高科技电能计量产品。
它采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-2007、DL/T645-2007和国家电网系列标准等设计制造。
它集各种计量、监控、报警、显示、通讯功能于一身，能计量正反向有功和无功总电量及分时电量、四象限无功总电量及分时电量、正反向视在总电量及分时电量、正反向基波电量、正反向谐波电量、铜损、铁损有功电能补偿量；能计量正反向有功和无功总最大需量及分时最大需量、四象限无功总最大需量及分时最大需量、正反向视在电能最大需量及分时最大需量；以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总是在功率、功率因数、频率和表内温度等；能检测并记录各相断相、失压、失流及三相全失压等事件；能检测备用电池电压和监测负荷情况；能检测开表盖和开编程盖等事件；能实现远程和红外抄表、编程、监测和校准；而且具备多种扩展功能。
数码三相多功能电力仪表说明书
多功能电力仪表用户手册一、产品简介该系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。
测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。
二、技术参数性能参数输入测电压显示网络三相三线、三相四线电压额定值AC100V、400V（订货时请说明）过负荷持续：1.2倍瞬时：2倍/10s功耗〈1VA（每相）阻抗〉300kΩ精度RMS测量，精度等级0.5级，1.0级电流额定值AC1A、5A（订货时请说明）过负荷持续：1.2倍瞬时：2倍/10s功耗〈0．4VA（每相）阻抗〈20MΩ精度RMS测量，精度等级0.5级，1.0级频率40~60Hz,精度0.1Hz功能有功、无功、视在功率，功率因数电能四相限计量，有功，无功电能计量显示可编程、切换、循环的2、3、4排LED显示电源工作范围AC、DC 80~270V功耗≦5VA输出数字接口RS-485、MODBUS-RTU协议脉冲输出2路电能脉冲输出，光耦隔离环境工作环境-10~55℃储存环境-20~75℃安全耐压输入和电源>2kV,输入和输出>2kV,电源和输出>1kV绝缘输入、输出、电源对机壳>5MΩ外形尺寸尺寸: 120*120*95mm；96*96*95mm80*80*90mm；72*72*90mm 重量0．6kg三、安装与接线3．1 仪表尺寸外型代号外型尺寸(mm)开孔尺寸(mm)最小安装距离总长(mm)水平(mm) 垂直(mm)42 120×120 111×111 120 120 9596 96×96 91×91 96 96 9580 80*80 76*76 80 80 9072 72*72 67*67 72 72 903．2 安装方法(1) 在固定配电柜开开孔尺寸大小的孔；(2) 取出仪表，松开螺丝，取下固定支架；(3) 仪表由前插入安装孔；(4) 插入仪表固定支架，并拧紧螺丝固定仪表。
烟台威思顿dtz178智能电能表说明书_DTZ178使用说明书下载-推荐下载
2 工作原理
IA IB IC
UA UB UC
CPU
电 流 取 样
数 据 采 集
电 压 取 样
电源及其管理
图 1 工作原理简图
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术通关，1系电过，力管根保线据护敷生高设产中技工资术艺料0不高试仅中卷可资配以料置解试技决卷术吊要是顶求指层，机配对组置电在不气进规设行范备继高进电中行保资空护料载高试与中卷带资问负料题荷试2下卷2，高总而中体且资配可料置保试时障卷，各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看度并22工且22作尽22下可22都能22可地护以缩1关正小于常故管工障路作高高；中中对资资于料料继试试电卷卷保破连护坏接进范管行围口整，处核或理对者高定对中值某资，些料审异试核常卷与高弯校中扁对资度图料固纸试定，卷盒编工位写况置复进.杂行保设自护备动层与处防装理腐置，跨高尤接中其地资要线料避弯试免曲卷错半调误径试高标方中高案资等，料，编试要写5卷求、重保技电要护术气设装交设备置底备高4动。调、中作管试电资，线高气料并敷中课试3且设资件、卷拒技料中管试绝术试调路验动中卷试敷方作包技设案，含术技以来线术及避槽系免、统不管启必架动要等方高多案中项；资方对料式整试，套卷为启突解动然决过停高程机中中。语高因文中此电资，气料电课试力件卷高中电中管气资壁设料薄备试、进卷接行保口调护不试装严工置等作调问并试题且技，进术合行，理过要利关求用运电管行力线高保敷中护设资装技料置术试做。卷到线技准缆术确敷指灵设导活原。。则对对：于于在调差分试动线过保盒程护处中装，高置当中高不资中同料资电试料压卷试回技卷路术调交问试叉题技时，术，作是应为指采调发用试电金人机属员一隔，变板需压进要器行在组隔事在开前发处掌生理握内；图部同纸故一资障线料时槽、，内设需，备要强制进电造行回厂外路家部须出电同具源时高高切中中断资资习料料题试试电卷卷源试切，验除线报从缆告而敷与采设相用完关高毕技中，术资要资料进料试行，卷检并主查且要和了保检解护测现装处场置理设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
威思顿dtsd179三相四线电子式电能表说明书_DTSD179使用说明书
DTSD179三相四线电子式电能表使用说明书1.概述DTSD179三相四线电子式电能表，是烟台东方威思顿电气有限公司以本公司专利开关电源技术为基础，采用先进的大规模集成电路，成熟的软件算法，低功耗设计以及SMT工艺，根据IEC687 和GB/T17883-1999《0.2S级和0.5S级静止式交流有功电度表》、GB/T17215-2002《1级和2级静止式交流有功电度表》、GB/T17882-1999《2级和3级静止式交流无功电度表》、DL/T614－1997《多功能电能表》、DL/T 645－1997《多功能电能表通信规约》等标准的要求设计制造。
本产品集各种计量、显示、通讯、监控等功能于一身，可以精确地分时计量三相正反向有功电能、四象限无功电能以及需量；精密实时测量三相电压、电流、有功无功功率、功率因数等；检测并记录失压、失流、断相等事件；可实现远程和本地抄表、编程等功能。
本产品可广泛应用于电网关口、电厂、供变电站、各企事业单位的电能综合计量和管理以及工业用户多费率电能分时计量。
2.工作原理基本工作原理如图1所示。
I AI BI CU AU BU C图1 电能表原理框图3.主要规格型号4.主要功能注：以下所述的各种功能是现有的所有功能的汇总，可以选择和扩充。
各个型号的电表所拥有的功能随型号不同而有一定差异，详情请向相关人员咨询。
4．1 电能计量及需量测量功能4.1.1分费率计量正、反向有功电能和四象限无功电能。
四象限无功可任意组合累加,归结为正反二类无功并显示。
在指定的抄表日自动进行数据转存，能贮存多个月或多个抄表周期的电能数据（默认存储3个月或3个抄表周期数据）。
4.1.2分费率测量正、反向有、无功最大需量并记录其发生时间。
在指定的抄表日自动进行数据转存，且当月的最大需量值自动复零。
能贮存多个月或多个抄表周期的最大需量数据（默认存储3个月或3个抄表周期数据）。
4.1.3需量周期可在5、10、15、30、60min中选择。
东方威思顿dssd178三相三线电子式电能表说明书_DSSD178使用说明书
DSSD178三相三线电子式电能表使用说明书1.概述DSSD178三相三线电子式电能表，是烟台东方威思顿电气有限公司以本公司专利开关电源技术为基础，采用先进的大规模集成电路，成熟的软件算法，低功耗设计以及SMT工艺，根据IEC687 和GB/T17883-1999《0.2S级和0.5S级静止式交流有功电度表》、GB/T17215-2002《1级和2级静止式交流有功电度表》、GB/T17882-1999《2级和3级静止式交流无功电度表》、DL/T614－1997《多功能电能表》、DL/T 645－1997《多功能电能表通信规约》等标准的要求设计制造。
本产品集各种计量、显示、通讯、监控等功能于一身，可以精确地分时计量三相正反向有功电能、四象限无功电能以及需量；精密实时测量三相电压、电流、有功无功功率、功率因数等；检测并记录失压、失流、断相等事件；可实现远程和本地抄表、编程等功能。
本产品可广泛应用于电网关口、电厂、供变电站、各企事业单位的电能综合计量和管理以及工业用户多费率电能分时计量。
图1 电能表原理框图2. 工作原理基本工作原理如图1所示。
I A I B I CU A U B U C3. 主要规格型号4. 主要功能注：以下所述的各种功能是现有的所有功能的汇总，可以选择和扩充。
各个型号的电表所拥有的功能随型号不同而有一定差异，详情请向相关人员咨询。
4．1 电能计量及需量测量功能4.1.1分费率计量正、反向有功电能和四象限无功电能。
四象限无功可任意组合累加,归结为正反二类无功并显示。
在指定的抄表日自动进行数据转存，能贮存多个月或多个抄表周期的电能数据（默认存储3个月或3个抄表周期数据）。
4.1.2分费率测量正、反向有、无功最大需量并记录其发生时间。
在指定的抄表日自动进行数据转存，且当月的最大需量值自动复零。
能贮存多个月或多个抄表周期的最大需量数据（默认存储3个月或3个抄表周期数据）。
4.1.3需量周期可在5、10、15、30、60min中选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DSSD178
三相三线电子式电能表
使
用
说
明
书
1.概述
DSSD178三相三线电子式电能表，是烟台东方威思顿电气有限公司以本公司专利开关电源技术为基础，采用先进的大规模集成电路，成熟的软件算法，低功耗设计以及SMT工艺，根据IEC687 和GB/T17883-1999《0.2S级和0.5S级静止式交流有功电度表》、GB/T17215-2002《1级和2级静止式交流有功电度表》、GB/T17882-1999《2级和3级静止式交流无功电度表》、DL/T614－1997《多功能电能表》、DL/T 645－1997《多功能电能表通信规约》等标准的要求设计制造。
本产品集各种计量、显示、通讯、监控等功能于一身，可以精确地分时计量三相正反向有功电能、四象限无功电能以及需量；精密实时测量三相电压、电流、有功无功功率、功率因数等；检测并记录失压、失流、断相等事件；可实现远程和本地抄表、编程等功能。
本产品可广泛应用于电网关口、电厂、供变电站、各企事业单位的电能综合计量和管理以及工业用户多费率电能分时计量。
图1 电能表原理框图
2. 工作原理
基本工作原理如图1所示。
I A I B I C
U A U B U C
3. 主要规格型号
4. 主要功能
注：以下所述的各种功能是现有的所有功能的汇总，可以选择和扩充。
各个型号的电表所拥有的功能随型号不同而有一定差异，详情请向相关人员咨询。
4．1 电能计量及需量测量功能
4.1.1分费率计量正、反向有功电能和四象限无功电能。
四象限无功可任意组合累加,归结为正反二类无功并显示。
在指定的抄表日自动进行数据转存，能贮存多个月或多个抄表周期的电能数据（默认存储3个月或3个抄表周期数据）。
4.1.2分费率测量正、反向有、无功最大需量并记录其发生时间。
在指定的抄表日自动进行数据转存，且当月的最大需量值自动复零。
能贮存多个月或多个抄表周期的最大需量数据（默认存储3个月或3个抄表周期数据）。
4.1.3需量周期可在5、10、15、30、60min中选择。
滑差式需量周期的滑差时间在1、2、3min 中选择。
需量周期应为滑差时间的整数倍5倍及以上。
出厂默认设置：最大需量周期为15min, 滑差时间为1min。
4．2实时量测量功能
测量所接入线路的电压、电流、有功功率、无功功率、功率因数等实时量数据。
4．3 费率和时段
具有最大12个时区、12个时段、10套日时段表、5个费率。
前4个费率可定义为尖峰平谷中的任意一个（通过维护软件设置，但不能有重复）。
4．4 显示功能
支持自动循环显示和按键查询显示、遥控显示3种显示模式，可通过红外光口、RS485或RS232通讯口对循显内容、循显切换时间、按键显示内容、显示模式切换时间等进行设置。
可单独设置停电抄表时的显示内容。
4.4.1循环显示功能
上电后，在无按建操作时，处于自动循环显示状态，电表将自动轮流显示预先设置轮显编码的相关数据项，数据项的显示切换时间间隔为循显时间（出厂默认值：5s）。
4.4.2按键显示功能
若有按键操作，则进入按键查询显示状态，通过显示控制按键可以向前或向后翻查预先设置的键显编码的相关数据项。
若不再操作按键，则延时超过设定的显示模式切换时间（停显时间，出厂默认值：60s）后将返回到自动循环显示状态。
4.4.3停电显示功能（可选）
若处于停电抄表唤醒状态，则自动循环显示预先设置的停显编码的相关数据项，此时若按键，显示的仍然是停显编码设定的内容，只是可手动控制显示切换的间隔时间。
4.4.4红外遥控显示功能（可选）
可通过红外抄表器对电能表进行遥控显示。
通过输入显示编码显示相关内容的数据项。
4．5 停电抄表功能(可选)
停电后，可通过按键或非接触方式（遥控）唤醒电表。
（需要有单独的停电抄表电池）4．6 记录统计功能
4.6.1失压记录
某相电压小于设定失压门限，电流大于设定的失压电流门限，开始记录失压事件。
记录总及各相失压的次数以及累计失压时间；记录最近4次失压事件，内容包括：总及各相失压起始时间及总电量（正向有功和反向无功）、结束时刻及总电量（正向有功和反向无功）。
4.6.2断相记录
某相电压小于设定断相门限，电流小于设定的断相电流门限，开始记录断相事件。
记录总及各相断相的次数以及累计断相时间；记录最近4次断相事件，内容包括：起始时间、结束时间。
4.6.3失流记录
某相电流小于设定失流门限，但该相电压大于设定失流电压门限，开始记录失流事件。
记录总及各相失流的次数以及累计失流时间；记录最近4次失流事件，内容包括：起始时间、结束时间。
4．7 系统事件记录功能
4.7.1编程事件记录
记录最近10次编程事件记录，具体内容包括：编程的时间和编程的内容。
4.7.2最大需量清零事件记录
记录清零次数，最大需量清零时间。
4.7.3上电掉电事件记录
至少记录最近10次系统上电、断电时间。
4．8 冻结功能
通过RS485接口可广播下发冻结命令,电表接收到冻结命令后立即锁存当前有功电能、无功电能，以备RS485或红外口召唤读取。
4．9 负荷曲线记录功能（可选）
按照用户设定的时间间隔对电压、电流、电量、功率等数据内容进行滚动数据记录，间隔时间可设定，出厂默认设置为15分钟。
4．10 自检及报警功能
上电自检主要检查EEPROM中数据的有效性，由液晶显示器显示相应错误代码。
运行期间自检若出现错误，如电池欠压等，在液晶显示器将显示相应的错误报警信息。
电表上设有硬件看门狗。
具有电网相序检测功能，如果进线相序错误，则液晶会给出逆相序指示。
可在液晶上显示线路状态信息，包括：失压、失流、断相、电能方向等。
4．11 时钟
采用专用的时钟芯片，能进行年、月、日、星期、时、分、秒计时,参比条件下，日计时误差小于0.5秒，闰年、月可自动转换。
具有广播对时功能。
4．12综合防窃电功能
硬件方面：采用防窃电外壳，端子盖加铅封后，用户无法改动电压电流线。
不破坏铅封，用户无法按下编程开关，不按下编程开关，就不能改动表内部的
参数或数据。
软件方面：三级密码保护。
编程状态超时自动退出。
用电异常信息记录或告警（逆相序、失压、断相，掉电/上电，过压等事件）。
所有参数、功能设置、电量、需量、负荷曲线清零等（除广播校时外）加有硬件保护即编程按键和软件权限限制，且所有上述操作都需要用红外维护电缆或RS485/RS232通讯器配合专用维护软件来实现。
