调节阀的基本常识

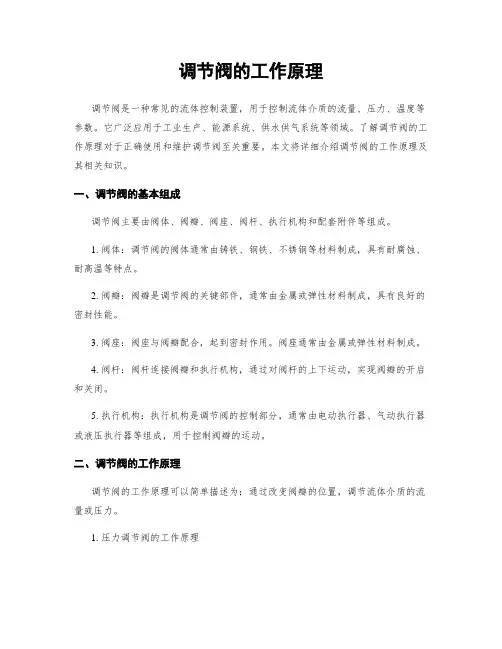

调节阀的工作原理
调节阀的工作原理调节阀是一种常见的流体控制装置，用于控制流体介质的流量、压力、温度等参数。
它广泛应用于工业生产、能源系统、供水供气系统等领域。
了解调节阀的工作原理对于正确使用和维护调节阀至关重要。
本文将详细介绍调节阀的工作原理及其相关知识。
一、调节阀的基本组成调节阀主要由阀体、阀瓣、阀座、阀杆、执行机构和配套附件等组成。
1. 阀体：调节阀的阀体通常由铸铁、钢铁、不锈钢等材料制成，具有耐腐蚀、耐高温等特点。
2. 阀瓣：阀瓣是调节阀的关键部件，通常由金属或弹性材料制成，具有良好的密封性能。
3. 阀座：阀座与阀瓣配合，起到密封作用。
阀座通常由金属或弹性材料制成。
4. 阀杆：阀杆连接阀瓣和执行机构，通过对阀杆的上下运动，实现阀瓣的开启和关闭。
5. 执行机构：执行机构是调节阀的控制部分，通常由电动执行器、气动执行器或液压执行器等组成，用于控制阀瓣的运动。
二、调节阀的工作原理调节阀的工作原理可以简单描述为：通过改变阀瓣的位置，调节流体介质的流量或压力。
1. 压力调节阀的工作原理压力调节阀主要用于控制流体介质的压力。
当介质压力超过设定值时，调节阀会自动开启，流体通过阀体流出，从而降低压力；当介质压力低于设定值时，调节阀会自动关闭，阻止流体流出，从而增加压力。
压力调节阀的工作原理基于压力差的作用，通过调节阀瓣的开度来控制流体的压力。
2. 流量调节阀的工作原理流量调节阀主要用于控制流体介质的流量。
它通过改变阀瓣的开度，调节流体通过阀体的截面积，从而控制流量的大小。
当阀瓣完全开启时，流体通过阀体的通道截面积最大，流量达到最大值；当阀瓣完全关闭时，流体无法通过阀体，流量为零。
流量调节阀的工作原理基于阀瓣的开度与流量之间的关系，通过改变阀瓣的开度来调节流体的流量。
3. 温度调节阀的工作原理温度调节阀主要用于控制流体介质的温度。
它通过改变阀瓣的开度，调节流体通过阀体的截面积，从而控制流体的流量和温度。
当温度超过设定值时，调节阀会自动开启，流体通过阀体流出，从而降低温度；当温度低于设定值时，调节阀会自动关闭，阻止流体流出，从而增加温度。
调节阀基础知识
单座阀
三通合流
三通分流
阀体结构之——阀盖组件(阀盖和填料)
1.安装在执行机构与阀体之间 2.阀盖与阀体可以是一个整体,
也可以为分离型 3.阀盖内部装有密封件—填料
防止工作介质沿阀杆向外泄 露
阀体结构之——阀盖类型
普通型阀盖 适用于常温介质 工作温度:-20--+200 ℃
散(吸)热型阀盖 适用于高温或低温介质
工作温度:-60—+450℃
波纹管密封型阀盖
适用于强毒性,易挥发 易渗透,或贵重流体,
阀体结构之——阀内件
� 阀内件: 与流体接触的可拆卸的阀内零件 � 包括阀芯、阀座、阀杆导向、衬套、套筒� � 填料函部件的填料压盖、弹簧、套环、填料底环等�
阀体结构之——阀芯类型及适用工况
抛物线阀芯
特性�直线/等百分比
调节阀
基础知识
交流内容
� 1.调节阀定义 � 2.调节阀作用 � 3.调节阀分类 � 4.阀体结构 � 5.气动调节阀的基本结构 � 6.电动调节阀的基本结构 � 7.自力式温控阀的工作原理 � 8.自力式压力阀工作原理
调节阀定义
� 调节阀由执行机构和阀体两部分组成,其中执行机构 是调节阀的控制装置,它按信号大小产生相应的推力, 使阀杆产生相应的位移,从而带动阀芯动作;阀体部 件是调节阀的调节部分,它直接与介质接触,由阀芯 的动作,改变调节阀的节流面积,达到调节目的.
泄漏�泄漏率3�DIN3230
应用�所有类型介质�切断
V口阀芯 特性�直线
材质�1.4038�1.4122 流向�从上部
密封�金属紧密封
可调比�30�1 泄漏�KV值的0.005%�DIN60534
应用�所有从阀芯上部流入的介质
调节阀基本知识
阀门基础知识一、阀门基础1．阀门基本参数为：公称压力PN 、公称通经DN2．阀门基本功能：截断接通介质，调节流量，改变流向3．阀门连接的主要方式有：法兰、螺纹、焊接、对夹4．阀门的压力——温度等级表示：不同材质、不同工作温度下，最大允许无冲击工作压力不同5 a管法兰标准主要有两个体系：欧州体系和美州体系。
b两个体系的管法兰连接尺寸完全不同无法互配；以压力等级来区分最合适：欧州体系为PN0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa;美州体系为PN1.0（CIass75）、2.0( CIass150）、5.0( CIass300）、11.0 (CIass600）、15.0( CIass900）、26.0( CIass1500）、42.0( CIass2500）MPa。
c管法兰类型主要有：整体(IF)、板式平焊(PL)、带颈平焊(SO)、带颈对焊(WN)、承插焊(SW)、螺丝(Th)、对焊环松套(PJ/SE)/(LF/SE)、平焊环松套(PJ/RJ)和法兰盖(BL)等。
d法兰密封面型式主要有：全平面(FF)、突面(RF)、凹(FM)凸(M)面、榫(T)槽(G)面、环连接面(RJ)等二、常用（通用）阀门1．一般工业用阀门型号编制方式，用七个单元来表示。
其含义类型驱动方式连接形式结构形式阀座密封面及衬里材料公称压力阀体材料2．阀门类型代号的Z、J、L、Q、D、G、X、H、A、Y、S分别表示：闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀3．阀门的连接式代号1、2、4、6、7分别表示：1、内螺纹、2、外螺纹、4、法兰、6、焊接、7、对夹4．阀门的传动方式代号9、6、3分别表示：9、电动、6、气动、3、涡轮蜗杆5．阀体材料代号Z、K、Q、T、C、P、R、V分别表示：灰铸铁、可锻铸铁、球墨铸铁、铜及合金、碳钢、铬镍系不锈钢、铬镍钼系不锈钢、铬钼钒钢6．阀座密封或衬里代号R、T、X、S、N、F、H、Y、J、M、W分别表示：奥氏体不锈钢、铜合金、橡胶、塑料、尼龙塑料、氟塑料、Cr系不锈钢、硬质合金、衬胶、蒙乃尔合金、阀门本体材料7．铸铁阀体不适合用于的场合有：1）水蒸气或含水量多的湿气体；2）易燃易爆流体；3）环境温度低于－20℃场合；4）压缩气体。
调节阀的基本常识
L.端部连接方式：
可选用螺纹连接、焊接、法兰或无法兰连接等方式．通常由用户指定。
M.空气工作方式:
a.正作用气关式(ATC)
b.反作用气开式(ATO)
N.试验范围-也称为“弹性限值”指的是在无负载的情况下，推动调节阀达到满行程时所需的压力
Q．仪表信号／控制信号／输入信号-指的是从调节器送到调节阀的信号通常是3-15psi或4-20mA直流
在一个控制回路中．调节阀必须满足以下的要求在过程所要求的调范围内改变流率．使流量可从最大调到最小。
使工作流量待性尽可能呈线性以保证调节器的调节作用在整个调节范围内保持一致。
将管道中的压力转化为热能，以使产生的噪音最小。
万一执行机构动力源故障时，调节阀应能快开或快关。当要求行程周期较短时，应能快速响应，且无超调现象出现。
调节阀的基本常识
一、调节阀的选型
A、调节阀选型的重要性
调节阀是自控系统中的执行器，它的应用质量直接反应在系统的调节品质上。作为过程控制中的终端元件，人们对它的重要性较过去有了更新的认识。调节阀应用的好坏，除产品自身质量、用户是否正确安装、使用、维护外，正确地计算、选型十分重要。由于计算选型的失误，造成系统开开停停，有的甚至无法投用，所以对于用户及系统设计人员应该认识阀在现场的重要性，必须对调节阀的选型引起足够的重视。
阀芯呈抛物线型，不受污浊流体的影响
最适合于分流作业
可逆着关断方向流通
对直通阀和角形阀可分别提供不同的Cv值
对直流通阀和角形阀可分别提供等百分比特性和线性特性
PTFE角形调节阀
PTPE角形调节阀专门用于对不含固态物质的腐蚀性流体或气体进行调节Cv值的范围从0.63到50,适用于15、25和50mm(1／2，1和2吋)的管道口径。
常用调节阀知识图解
常用调节阀知识图解1.薄膜执行机构2.带阀门定位器的活塞式执行机构3.碟阀：蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
优点：轻巧、结构简单、比其他阀门要节省材料、开闭迅速，切断和节流都能用, 流体阻力小, 操作省力，可以做成很大口径。
应用：蝶阀在热水管路得到广泛的使用。
能够使用蝶阀的地方, 最好不要使用闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
４.隔膜阀：隔膜阀是利用阀杆将弹性体薄膜紧压在阀座上用来隔断气路。
转动手轮可带动阀杆上、下移动，使隔膜离开阀座打开阀门或使隔膜紧压在阀座上关闭阀门。
应用场合：一是超纯水，超纯水要求流通管路内没有死角；二是有杂质的污水，溶液等，液体内有颗粒球阀容易磨损出现内漏，隔膜阀上下闭合极大的避免这个问题，长期使用后还可以更换隔膜片。
通常，使用条件或要求密封性能严格、泥浆介质、磨损、轻型结构、低压截止(压差小)、向大气少量渗漏、磨蚀性的介质时，推荐选用隔膜阀。
在双位调节、节流、调节、通道缩口、低噪声、有气穴和汽化现象、操纵转矩小的场合，可以选用隔膜阀。
在高温介质、高压介质、高压截止(压差大)、启闭动作快、结构长度短的条件下，不选用隔膜阀。
5.活塞执行机构6.角型阀角型阀：阀体为直角形，阀体内有一个阀座和密封面，一般为底进侧出。
优点：结构简单，密封效果好。
具有自洁净功能，阀体内不易存积污物，不宜堵塞，适用于控制高粘度介质，高压差以及含有悬浮物和颗粒物的介质。
缺点：容易发生阀芯振荡不稳定的现象。
7.气动薄膜调节阀：气动薄膜式执行机构有正作用和反作用。
正作用：当压力增大时，阀杆向下动作，压力是通入波纹膜片上方的薄膜气室。
反作用：当压力增大时，阀杆向上动作，压力是通入波纹膜片下方的薄膜气室。
8.气动活塞式执行机构9.三通阀阀体有三个接管口，适用于三个方向流体的管路控制系统，大多用于热交换器的温度调节、配比调节和旁路调节。
在使用中应注意流体温差不宜过大，通常小于是150℃，否则会使三通阀产生较大应力，否则会使三通阀产生较大应力而引起变形，造成连接处泄漏或损坏。
调节阀讲义PPT课件
工作压力
根据管道系统的工作压力选择 调节阀的额定压力，确保阀门 安全可靠。
控制精度
根据工艺要求选择调节阀的控 制精度，确保满足生产需求。
安装前准备工作和步骤
检查调节阀
在安装前对调节阀进行外观检查，确 保无损坏、无缺陷。
准备安装工具和材料
准备好安装所需的工具（如扳手、螺 丝刀等）和密封材料（如垫片、密封 胶等）。
建立完善的故障诊断和维修体 系，提高维修效率和质量。
06
发展趋势及新技术应用前 景
当前存在问题和挑战
精度和稳定性问题
现有调节阀在精度和稳定性方面仍有待提高，特别是 在高压、高温等极端工况下。
智能化程度不足
传统调节阀缺乏智能化功能，无法实现远程监控和自 动调节。
节能环保要求
随着环保意识的提高，对调节阀的节能环保性能要求 也越来越高。
适用范围
适用于流体管道中需要直角转弯的场合。
04
选型、安装与调试注意事 项
选型依据和建议
公称通径
根据管道系统的公称通径选择 合适的调节阀通径，确保流体 顺畅通过。
温度范围
考虑介质的工作温度范围，选 择能够适应相应温度的调节阀。
介质类型
根据介质的不同（如气体、液 体、蒸汽等），选择适合的调 节阀类型和材质。
02
调节阀性能指标与评价
流量特性曲线分析
流量特性曲线概念
描述调节阀相对开度与相对流量之间关系的曲线。
流量特性曲线类型
线性、等百分比、快开等。
流量特性曲线选择
根据工艺要求、系统特性及调节阀本身特性进行 选择。
泄漏量与密封性能评估
泄漏量定义
影响密封性能的因素
在规定的压差和温度下，调节阀处于 关闭状态时，流经阀门的流体量。
调节阀基础知识
•
特殊等级的阀门只能是焊接连接
20
调节阀常用标准
中间等级(Middle Class)
• 标准等级或者特殊等级的线性插入，如：CL2890
限制等级(Limited Class)
• 仅使用于阀门尺寸不大于2.5英寸的螺纹连接阀门或者焊接连接阀门 • 限制等级不需要NDE(无损伤检测)检验 • 相同压力等级下，同种材料能够承受比标准等级更高的温度
额定行程(Rated Travel) --- 为改变流体的流量，阀内组件从关闭位置 算起到全开位置的线位移或角位移
45
调节阀特性术语
气蚀（Cavitation)与闪蒸(Flashing):
据伯奴利方程，管道内流体的流速提高,压力就会下降。管道节流 处流体速度大幅度提高。压力急剧下降。
如果液体流经管道节流处的压力高于或低于汽化压力（PV）将产生 汽蚀或闪蒸现象。气蚀与闪蒸是由于管道节流引起的。阀门就相当于管道 的节流元件。
2
阀门的基本类型和用途
自力式调节阀
依靠被调介质(液体;空气;蒸汽;天然气)
本身为动力,实现介质温度, 压力,流量,自动调节的阀门.
3
阀门的基本类型和用途
气(液)动调节阀
带有以压缩空气 （液体）为动力,由控 制器的信号调节流体通 路的面积,以改变流体 流量的执行器的阀门。
4
阀门的基本类型和用途
电动调节阀
50
有关阀内件的比较
51
有关阀内件的比较
平衡式阀内件特点：
调节性能好；
流通能力大；
执行机构力小；
适应于常温工况； 流关；
52
有关阀内件的比较
调节阀基础知识全解
调节阀常用标准相关的组织
ASME B16.34
– 阀体设计标准（压力等级、水压试验、NDE）
MSS-SP-25
– 标记、铭牌的设计标准
ASTM
– 阀门材料选用标准
ASME B16.5—法兰尺寸标准 ASME B16.25—对焊尺寸标准 ASME B16.11—插焊尺寸标准 ASME B1.20.1—螺纹连接尺寸标准 ASME B16.10—结构长度标准
– PACKING，GASKET， – SEAL RING – PISTON RING。。。
阀笼（对于笼式阀）
– CAGE
[File Name or Event] Emerson Confidential 27-Jun-01, Slide 25
调节阀的构成
BV500
(8) STEM (39) STEM NUT
CONTROL VALVE
PROCESS
[File Name or Event] Emerson Confidential 27-Jun-01, Slide 19
与调节阀常用标准相关的组织
ANSI 美国国家标准学会
– American National Standard Institute
API 美国石油学会 – American Petroleum Institute ASME 美国机械工程师协会
阀体与管道的连接形式
Clamped 嵌套连接
不对称法兰连接 透镜法兰连接
[File Name or Event] Emerson Confidential 27-Jun-01, Slide 17
调节阀的定义
调节阀基础知识.
第一章概述在现代化工厂的自动控制中，调节阀起着十分重要的作用，这些工厂的生产取决于流动着的液体和气体的正确分配和控制。
这些控制无论是能量的交换、压力的降低或者是简单的容器加料，都需要*某些最终控制元件去完成。
最终控制元件可以认为是自动控制的“体力”。
在调节器的低能量级和执行流动流体控制所需的高能级功能之间，最终控制元件完成了必要的功率放大作用。
调节阀是最终控制元件的最广泛使用的型式。
其他的最终控制元件包括计量泵、调节挡板和百叶窗式挡板(一种蝶阀的变型)、可变斜度的风扇叶片、电流调节装置以及不同于阀门的电动机定位装置。
尽管调节阀得到广泛的使用，调节系统中的其它单元大概都没有像它那样少的维护工作量。
在许多系统中，调节阀经受的工作条件如温度、压力、腐蚀和污染都要比其它部件更为严重，然而，当它控制工艺流体的流动时，它必须令人满意地运行及最少的维修量。
调节阀在管道中起可变阻力的作用。
它改变工艺流体的紊流度或者在层流情况下提供一个压力降，压力降是由改变阀门阻力或“摩擦”所引起的。
这一压力降低过程通常称为“节流”。
对于气体，它接近于等温绝热状态，偏差取决于气体的非理想程度(焦耳一汤姆逊效应)。
在液体的情况下，压力则为紊流或粘滞摩擦所消耗，这两种情况都把压力转化为热能，导致温度略为升高。
常见的控制回路包括三个主要部分，第一部分是敏感元件，它通常是一个变送器。
它是一个能够用来测量被调工艺参数的装置，这类参数如压力、液位或温度。
变送器的输出被送到调节仪表——调节器，它确定并测量给定值或期望值与工艺参数的实际值之间的偏差，一个接一个地把校正信号送出给最终控制元件——调节阀。
阀门改变了流体的流量，使工艺参数达到了期望值。
在气动调节系统中，调节器输出的气动信号可以直接驱动弹簧一薄膜式执行机构或者活塞式执行机构，使阀门动作。
在这种情况下，确定阀位所需的能量是由压缩空气提供的，压缩空气应当在室外的设备中加以干燥，以防止冻结，并应净化和过滤。
调节阀的基本知识
第二节：气动执行机构
执行机构是将控制信号转换成相应的动作来控 制阀内截流件的位置或其它调节机构的装置。 它按信号压力的大小产生相应的推力，使推杆 产生相应的位移，而带动调节阀芯动作，达到 调节的目的。
气动执行机构分为：①薄膜执行机构 ②活塞 执行机构，运用于球阀 ③长行程执行机构， 运用于蝶阀 ④滚筒膜片执行机构，配合偏心 旋转球阀。
8
角形阀 角形调节阀阀体为直角形结构，它 流路简单，阻力小，适用于高压差、 高粘度，含悬浮物和颗粒状物质流 体的调节，可以避免结焦、堵塞， 也便于自净和清洗。其一般使用于 底进侧出的场合，这样可使调节阀 有较好的稳定性。但在高压差或颗 粒多的场合下，为延长阀芯使用寿 命，可采用侧进底出，但这时在开 度小时容易产生振荡。
20
第五节 我厂常用调节阀生产厂家
进口阀门
kinder(美国凯德) Flowserve(美国福斯) Neles(耐莱斯隶属芬兰Metso) Rotork(英国罗托克) Yyco(美国泰科)
Fisher( 美国费希尔 ) Samson( 德国萨姆森) Masoneilan(梅索尼兰）azbil(日本山武)
12
球阀
气动球阀按阀芯型式可分为 O 形球阀和 V 形球阀，从全开位置到全关位置的转 角为90º 。 O 形球阀：其球体上开有一个直径与管 道直径相等的通孔，球体可在密封座中 旋转。一般作二位调节用，流量特性为 快开。其特点是结构简单，维修方便， 密封可靠，流通能力大，流体进入阀门 没有方向性。
V形球阀：它的球体上开有一个V形口， 随着球的旋转，开口面积发生变化，但 开口面形状始终保持为三角形，流量特 性近似等百分比，可调比大。特点与 O 形球阀类似，但其 V 形口与阀座之间具 有剪切作用，适用于纤维状、浆状的流
调节阀(基础知识)课件
② 马氏体不锈钢
马氏体不锈钢是一种铬不锈钢，其金相组织 为马氏体，可通过热处理进行强化，具有良好的 力学性能和高温抗氧化性。该钢种在大气、水和 弱腐蚀介质如加盐水溶液、稀硝酸及某些浓度不 高的有机酸，在温度不高的情况下均有良好的耐 腐蚀性。但该钢种不耐强酸如硫酸、盐酸、浓硝 酸等的腐蚀，常用于水、蒸汽、油品等弱腐蚀性 介质。由于铬不锈钢可通过热处理强化，因此为 了避免强度过高产生脆性，应采用正确的热处理 工艺。如ASTM A 217 CA15规定其最低回火温 度为595℃
硬质材料包含：金属或金属与无石棉、石墨混合而 成的填料，以聚四氟乙烯压合烧结的成形填料构 成。金属填料使用较少。
⑤ 垫片的材质
在阀门上，垫片是为了阻止介质外漏的主要密封件 ，用来充填两个结合面(如阀体和阀盖之间的密 封面)间所有凹凸不平处，以防止介质从结合面 间泄漏。
垫片亦可分为软质和硬质两种。软质一般为非金属 的，如硬纸板、橡胶、石棉橡胶板、聚四氟乙烯 等；硬质一般为金属或金属包石棉、金属与石棉 缠绕而成的垫片。金属垫片的材料一般用优质碳 钢和不锈钢，加工精度和光洁度要求较高，紧固 螺栓的力量亦较大，均用于高温高压阀门。
阀内件材料
阀内件是阀门的主要工作面之一，材料选择是 否合理以及它的质量状况直接影响阀门的功能和使 用寿命。
由于阀门用途十分广泛，因此阀门密封面的工 作条件差异很大。压力可以从真空到超高压，温度 可以从-269℃到816℃，有些工作温度可达1200℃ ，工作介质从非腐蚀介质到各种酸碱等强腐蚀性介 质。从密封面的受力情况来看，它受挤压和剪切。 从磨擦学的角度来看，有磨拉磨损、腐蚀磨损、表 面疲劳磨损、冲蚀等等。因此，应该根据不同的工 作条件选择相适应的密封面材料。
蝶阀
蝶阀
调节阀基本知识
交流与讨论
调节阀基本知识 调节阀基本知识
谭秀峰
调节阀又称控制阀，是执行器的主要类 型，通过接受调节控制单元输出的控制信号， 借助动力操作去改变流体流量。调节阀一般 由执行机构和阀体组成。如果按其所配执行 机构使用的动力，调节阀可以分为气动、电 动、液动三种，即以压缩空气为动力源的气 动调节阀，以电为动力源的电动调节阀，以 液体介质(如油等)压力为动力的电液动调节 阀，另外，按其功能和特性分，还有电磁阀、 电子式、智能式、现场总线型调节阀等。
调节阀的作用方式只是在选用气动执行机构时才 有，其作用方式通过执行机构正反作用和阀门的正 反作用组合形成。组合形式有4种即正正(气关型)、 正反(气开型)、反正(气开型)、反反(气关型)，通过 ( ) ( ) ( ) 这四种组合形成的调节阀作用方式有气开和气关两 种。对于调节阀作用方式的选择，主要从三方面考 虑：a)工艺生产安全；b)介质的特性；c)保证产品质 量，经济损失最小。
为了使调节阀正常工作，配用的执行机构要能产生 足够的输出力来保证高度密封和阀门的开启。 对于双作用的气动、液动、电动执行机构，一般都 没有复位弹簧。作用力的大小与它的运行方向无关，因 此，选择执行机构的关键在于弄清最大的输出力或电机 的转动力矩。对于单作用的气动执行机构，输出力与阀 门的开度有关，调节阀上的出现的力也将影响运动特性， 因此要求在整个调节阀的开度范围建立力平衡。
Байду номын сангаас
(4)介质的温度、压力 当介质的温度、压力高且变化大时， 应选用阀芯和阀座的材料受温度、压力 变化小的阀门。 (5) 防止闪蒸和空化 闪蒸和空化只产生在液体介质。在 实际生产过程中，闪蒸和空化会形成振 动和噪声，缩短阀门的使用寿命，因此 在选择阀门时应防止阀门产生闪蒸和空 化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

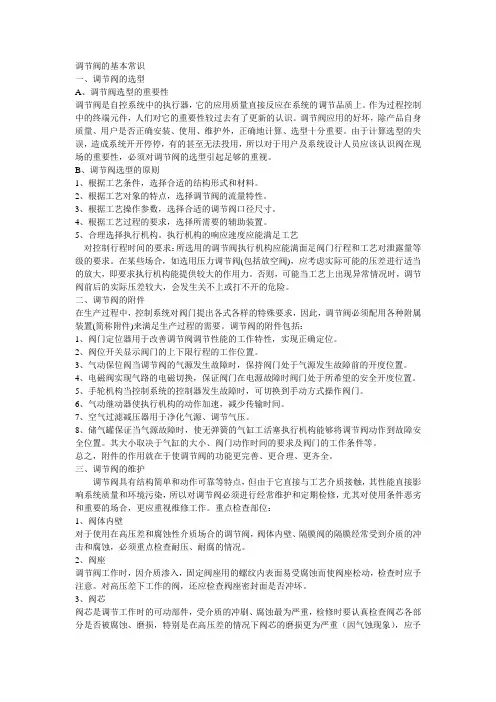

调节阀的基本常识点击次数：54 发布时间：2008年6月11日一、调节阀的选型A、调节阀选型的重要性调节阀是自控系统中的执行器，它的应用质量直接反应在系统的调节品质上。
作为过程控制中的终端元件，人们对它的重要性较过去有了更新的认识。
调节阀应用的好坏，除产品自身质量、用户是否正确安装、使用、维护外，正确地计算、选型十分重要。
由于计算选型的失误，造成系统开开停停，有的甚至无法投用，所以对于用户及系统设计人员应该认识阀在现场的重要性，必须对调节阀的选型引起足够的重视。
B、调节阀选型的原则1、根据工艺条件，选择合适的结构形式和材料。
2、根据工艺对象的特点，选择调节阀的流量特性。
3、根据工艺操作参数，选择合适的调节阀口径尺寸。
4、根据工艺过程的要求，选择所需要的辅助装置。
5、合理选择执行机构。
执行机构的响应速度应能满足工艺对控制行程时间的要求：所选用的调节阀执行机构应能满面足阀门行程和工艺对泄露量等级的要求。
在某些场合，如选用压力调节阀包括放空阀，应考虑实际可能的压差进行适当的放大，即要求执行机构能提供较大的作用力。
否则，可能当工艺上出现异常情况时，调节阀前后的实际压差较大，会发生关不上或打不开的危险。
二、调节阀的附件在生产过程中，控制系统对阀门提出各式各样的特殊要求，因此，调节阀必须配用各种附属装置简称附件来满足生产过程的需要。
调节阀的附件包括：1、阀门定位器用于改善调节阀调节性能的工作特性，实现正确定位。
2、阀位开关显示阀门的上下限行程的工作位置。
3、气动保位阀当调节阀的气源发生故障时，保持阀门处于气源发生故障前的开度位置。
4、电磁阀实现气路的电磁切换，保证阀门在电源故障时阀门处于所希望的安全开度位置。
5、手轮机构当控制系统的控制器发生故障时，可切换到手动方式操作阀门。
6、气动继动器使执行机构的动作加速，减少传输时间。
7、空气过滤减压器用于净化气源、调节气压。
8、储气罐保证当气源故障时，使无弹簧的气缸工活塞执行机构能够将调节阀动作到故障安全位置。
其大小取决于气缸的大小、阀门动作时间的要求及阀门的工作条件等。
总之，附件的作用就在于使调节阀的功能更完善、更合理、更齐全。
三、调节阀的维护调节阀具有结构简单和动作可靠等特点，但由于它直接与工艺介质接触，其性能直接影响系统质量和环境污染，所以对调节阀必须进行经常维护和定期检修，尤其对使用条件恶劣和重要的场合，更应重视维修工作。
重点检查部位：1、阀体内壁对于使用在高压差和腐蚀性介质场合的调节阀，阀体内壁、隔膜阀的隔膜经常受到介质的冲击和腐蚀，必须重点检查耐压、耐腐的情况。
2、阀座调节阀工作时，因介质渗入，固定阀座用的螺纹内表面易受腐蚀而使阀座松动，检查时应予注意。
对高压差下工作的阀，还应检查阀座密封面是否冲坏。
3、阀芯阀芯是调节工作时的可动部件，受介质的冲刷、腐蚀最为严重，检修时要认真检查阀芯各部分是否被腐蚀、磨损，特别是在高压差的情况下阀芯的磨损更为严重（因气蚀现象），应予注意。
阀芯损坏严重时应进行更换，另外还应注意阀杆是否也有类似的现象，或与阀芯连接松动等。
4、膜片"O"形圈和其它密封垫。
应检调节阀中膜片、"O"形密封垫是否老化、裂损。
5、密封填料应注意聚四氟乙烯填料、密封润滑油脂是否老化，配合面是否损坏，应在必要时更换。
调节阀常用术语简介点击次数：50 发布时间：2008年6月11日A. 流量系数 - 通常称为“Cv”值或“Kv”值Cv值定义为:在阀门全开、阀两端的压差为1磅的条件下。
温度60℉的水一分钟内流经阀的流量，以加仑／分表示GPM。
Kv值定义为：在阀门全开，阀两端的压差为1巴的条件下，温度20℃的水一小时内流经阀的流量，以米／小时表示CMPH。
Kv=0.86 Cv。
B. 临界流量系数 - F La. 流体流经阀门后相对的压力恢复测量值。
b. 低F L ＝低损失：表示层流状流路中的压力损失,如球阀和旋转球形阀中的压力损失。
c. 高F L ＝高损失：表示原流状态下的压力损失，如阀座式球形阀和闸阀中的压力损失。
C. 流速-这是个重要的参数，因为流速会影响阀门的使用寿命：高流速会引起严重的腐蚀和磨损，还会产生过高的噪音。
a. 液体:通常是15 = 20英尺／秒4.6 - 6米／秒b. 气体或蒸汽：通常是400英尺／秒122米/秒D．流向a. 流一开式FT0b. 流－－关式FTCc. 流向的重要性在于它影响到稳定性，泄漏和噪音等。
E. 标称的压力损失 - 用于选择合适的阀门F. 关断压力 - 用于选择合适的执行机构G. 阀座泄漏 - 按ANSI标准的规定，分为Ⅱ- Ⅵ级a. Ⅱ级一额定Cv值的0.5％，双座阀b. Ⅲ级一额定Cv值的0.1％c Ⅳ级一额定Cv值的0.01％，金属对金属单座阀最常用d．Ⅴ级一经研磨的金属阀座，5 x 10 4 毫升/分e. Ⅵ级一气密关断软座阀H. 流量特性该特性规定了流量变化率同阀门位置或阀门开度变化之间的关系曲线。
I. 噪音 - 分两种类型：液动噪音和气体噪音液动噪音通常由液体的流动所引起。
气体噪音最为严重、由气流、蒸汽流或液体汽化流所引起。
‘J. 阀门参数规格 - 随材料和端部连接方式的不同而变化,由美国ANSI K16.34标准规定K. 结构材料 - 在选用调节阀时应予以考虑的主要因素之一L. 端部连接方式：可选用螺纹连接、焊接、法兰或无法兰连接等方式．通常由用户指定。
M. 空气工作方式 :a. 正作用气关式ATCb. 反作用气开式ATON. 试验范围 - 也称为“弹性限值”指的是在无负载的情况下，推动调节阀达到满行程时所需的压力Q．仪表信号／控制信号／输入信号 - 指的是从调节器送到调节阀的信号通常是3-15psi或4-20mA直流P. 气源 - 重要的是要知道供气压力是否能允分满足工作的要求。
Q. 均衡压力 -指的是阀杆的设计,同不均衡的阀杆设计相比较,均衡的设计顺阀杆方向施加的作用力均衡压力较低。
套筒调节阀套筒调节阀适用于对各种各样的流体进行精确的比例调节,具有调节范围宽，关断性能好的特点。
对不同的过程状态,可充分选用易于更换的内部套简可选用标准的．小尺寸的或适用于小流星的套筒。
所用的合金材料，对腐蚀性或污染件的流体具有极好的耐蚀性和耐磨性。
笼式调节阀笼式调节阀适用于对比较清洁的流体进行精确的比例调节＊具有调节范围宽、泄漏少的特点．可充分选用易于更换的内部套筒．以满足各种过程状态的要求。
可选用线性或等百分比特性。
该系列调节阀在高压力和高压差的应用场合下．具有最好的刚性和耐用性。
三通调节阀三通调节阀适用在一个公共通口同两个端门之间．对流体进行集流或分流。
该系列阀门具有以下的待点：阀芯呈抛物线型，不受污浊流体的影响最适合于分流作业可逆着关断方向流通对直通阀和角形阀可分别提供不同的Cv值对直流通阀和角形阀可分别提供等百分比特性和线性特性PTFE角形调节阀PTPE角形调节阀专门用于对不含固态物质的腐蚀性流体或气体进行调节Cv值的范围从0.63到50,适用于15、25和50mm1／2，1和2吋的管道口径。
蝶型调节阀蝶型调节阀是一种无衬套或重负载型的蝶形调节阀,适用于各种液体、蒸汽和气体。
具有重量轻、占用空间小、执行机构能耗小、节流调节性能好、流量较大、调节范围宽、泄漏小等一系列特点。
球阀球阀是通用性的调节阀，可适用于压力高达2070KPa3000psi和节流压力损失高达1035KPa1500psi的工作状态。
调节性能好，具有固有的等百分比特性和50比1的调节范围，适用于15至100mm1/2–4吋的管径。
单程和双程隔膜调节阀隔膜调节阀专门用于单程或双程调节范围的工作场合。
调节范围3：1的单程阀适用于通／断或精确的节流调节的工作状态。
调节范围15：1的双程阀不仅特别适用于通常的过程流体调节，而且还能允份地进行节流。
而对运行初始阶段所要求的流量加以调节。
无论单程还是双程阀都能可靠关断。
通过选用各种合适的过程接触材料、还能够对腐蚀性流体和悬浮液体进行调节。
单程阀可提供15—300mm1／2-12时的口径．双程阀可提供25-150mm1-6吋的口径。
调节阀的作用调节阀的作用，是根据控制信号对通过物料的阀门开度进行调节，从而控制某个生产过程所需的物料或能量供给。
调节阀是管道中一个口径可调的孔口，通过一个孔口的流量公式伯努利定理为：Q＝CA√ΔP 式中： Q＝流体质量 C＝流体的状态系数 A＝阀的通流截面积ΔP ＝阀前后的压差通过阀的流量正比于通流面积和阀前后压差的平方根，这两个因素都是变化的．通流面积随百分比行程而变化，压差则同阀的外部有关，并由过程本身如系统配置和管路情况所决定。
在一个控制回路中．调节阀必须满足以下的要求在过程所要求的调范围内改变流率．使流量可从最大调到最小。
使工作流量待性尽可能呈线性以保证调节器的调节作用在整个调节范围内保持一致。
将管道中的压力转化为热能，以使产生的噪音最小。
万一执行机构动力源故障时，调节阀应能快开或快关。
当要求行程周期较短时，应能快速响应，且无超调现象出现。
当有腐蚀性、磨损性的流体或产生气穴和汽化的流体通过时，要求调节阀的可靠性高，使用寿命长。
单座阀双座阀笼式阀角形阀Y形阀三通阀分程阀偏心旋转球阀球阀蝶阀HPBV 阀流量1 1.1 1.21-2 1.50.71 1.33 3.22泄漏量额定Cv值的%0.01ⅣⅤ级Ⅵ0.5Ⅲ级0.010.010.01-0.010.010.010.5Ⅱ级极少Ⅵ级可调比5050505050505010010025100气蚀一般较好较好一般较差一般较差一般一般一般一般噪音一般较好较好一般较差一般一般一般较差较差较差高压高ΔP 一般较好好一般一般较差一般一般较差较差一般高温低温一般一般好一般一般一般一般较好较差较差一般磨蚀/ 悬一般一般较差较好一般一般较好较好一般较差较差浮液腐蚀一般一般较差一般一般一般较好较好一般一般一般维护较好一般一般一般一般一般好较好较好较好较好费用 1.01.061.121.2 1.5 1.80.970.830.730.40.5调节阀的主要性能及测试点击次数：49 发布时间：2008年6月11日1.1 气动调节阀主要性能及测试气动调节阀的性能指标有：基本误差、回差、死区、始终点偏差、额定行程偏差、泄漏量、密封性、耐压强度、外观、额定流量系数、固有流量特性、耐振动性能、动作寿命，计13项、前9项为出厂检验项目。
由于调节阀的运输、工作弹簧范围的调整等因素，安装前往往需要对如下性能进行调整、检验：1）基本误差将规定的输入信号平稳地按增大和减小方向输入执行机构气室（或定位器），测量各点所对应的行程值，计算出实际“信号－行程”关系与理论关系之间的各点误差。
其最大值即为基本误差。
