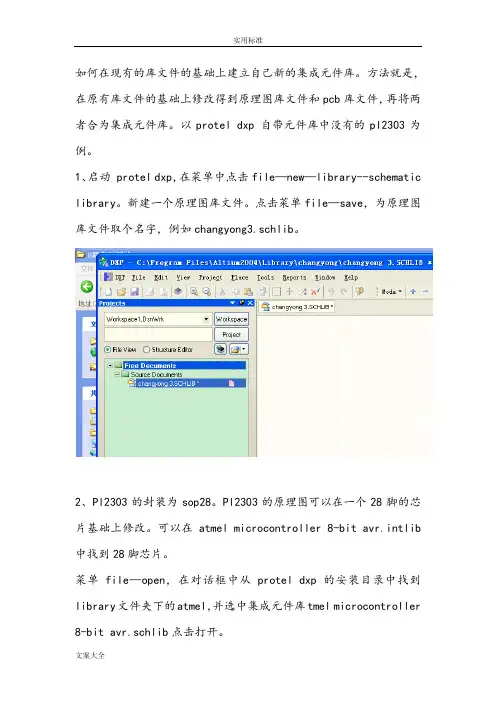

如何在protel里创建元件
protel dxp中创建自己地集成元件库
如何在现有的库文件的基础上建立自己新的集成元件库。
方法就是，在原有库文件的基础上修改得到原理图库文件和pcb库文件，再将两者合为集成元件库。
以protel dxp 自带元件库中没有的pl2303为例。
1、启动 protel dxp，在菜单中点击file—new—library--schematic library。
新建一个原理图库文件。
点击菜单file—save，为原理图库文件取个名字，例如changyong3.schlib。
2、Pl2303的封装为sop28。
Pl2303的原理图可以在一个28脚的芯片基础上修改。
可以在atmel microcontroller 8-bit avr.intlib 中找到28脚芯片。
菜单file—open，在对话框中从protel dxp的安装目录中找到library文件夹下的atmel，并选中集成元件库tmel microcontroller 8-bit avr.schlib点击打开。
这时弹出对话框。
由于是集成文件库，打开该文件时需要释放。
选择对话框中最左侧的释放/提取资源。
释放后在library文件夹下回生成一个新的文件夹miscellaneous devices。
8-bit avr.schlib.schlib。
双击该文件。
点击面板左下角的schlibrary选项。
找到其中一个28脚的芯片。
4、选中一个28脚芯片后，点击菜单tool—copy component这时会弹出一个对话框，选择元件的目的地，即chagnyong3.schlib。
点击ok5、点击最左下角的project，回到project节目，选中changyong3.schlib。
再点击最左下角的schlibrary，就可以看到原理图库中已经有了一个28脚的芯片。
点击edit，对元件命名为pl2303。
在工作区对这个28脚的各管脚进行修改，使其符合要求。
这样这个原理图库就做好了。
