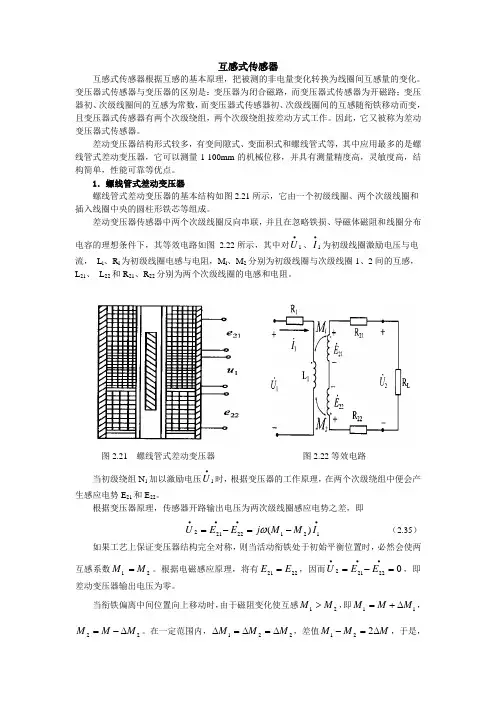

互感式传感器
互感式传感器.
互感式传感器互感式传感器根据互感的基本原理，把被测的非电量变化转换为线圈间互感量的变化。
变压器式传感器与变压器的区别是：变压器为闭合磁路，而变压器式传感器为开磁路；变压器初、次级线圈间的互感为常数，而变压器式传感器初、次级线圈间的互感随衔铁移动而变，且变压器式传感器有两个次级绕组，两个次级绕组按差动方式工作。
因此，它又被称为差动变压器式传感器。
差动变压器结构形式较多，有变间隙式、变面积式和螺线管式等，其中应用最多的是螺线管式差动变压器，它可以测量1-100mm 的机械位移，并具有测量精度高，灵敏度高，结构简单，性能可靠等优点。
1．螺线管式差动变压器螺线管式差动变压器的基本结构如图2.21所示，它由一个初级线圈、两个次级线圈和插入线圈中央的圆柱形铁芯等组成。
差动变压器传感器中两个次级线圈反向串联，并且在忽略铁损、导磁体磁阻和线圈分布电容的理想条件下，其等效电路如图 2.22所示，其中对1•U 、1•I 为初级线圈激励电压与电流， L l 、R l 为初级线圈电感与电阻，M l 、M 2分别为初级线圈与次级线圈1、2间的互感，L 21、 L 22和R 21、R 22分别为两个次级线圈的电感和电阻。
图2.21 螺线管式差动变压器 图2.22等效电路 当初级绕组N 1加以激励电压1•U 时，根据变压器的工作原理，在两个次级绕组中便会产生感应电势E 21和E 22。
根据变压器原理，传感器开路输出电压为两次级线圈感应电势之差，即 ••••-=-=12122212)(I M M j E E U ω （2.35）如果工艺上保证变压器结构完全对称，则当活动衔铁处于初始平衡位置时，必然会使两互感系数21M M =。
根据电磁感应原理，将有2221E E =，因而022212=-=•••E E U ，即差动变压器输出电压为零。
当衔铁偏离中间位置向上移动时，由于磁阻变化使互感21M M >，即11M M M ∆+=，22M M M ∆-=。
互感型(差动变压器式)传感器图解分析.
互感型（差动变压器式）传感器图解分析
互感型传感器的工作原理是利用电磁感应中的互感现象，将被测位移量转换成线圈互感的变化。
由于常采用两个次级线圈组成差动式，故又称差动变压器式传感器。
和两个参数完全相同的次级线圈、组成。
线圈中心插入圆柱形铁芯、反极
加上交流电压时，如果，则输出
；当铁芯向上运动时，；当铁芯向下运动时，。
铁芯偏离中心位置愈大，愈大
差动变压器式传感器输出的电压是交流量，如用交流电压表指示，则输出值只能反应铁芯位移的大小，而不能反应移动的极性；同时，交流电压输出存在一定的零点残余电压，使活动衔铁位于中间位置时，输出也不为零。
因此，差动变
压器式传感器的后接电路应采用既能反应铁芯位移极性，又能补偿零点残余电压的差动直流输出电路。
差动变压器式传感器的优点是：测量精度高，可达0.1μm；线性范围大，可到±100mm；稳定性好，使用方便。
因而被广泛应用于直线位移，或可能转换为位移变化的压力、重量等参数的测量。
差动变压器式。
互感型电流传感器工作原理
互感型电流传感器的工作原理介绍互感型电流传感器是一种广泛应用于电力系统中，用于测量电流的传感器。
它通过测量被测电流产生的磁感应强度来实现电流的测量。
互感型电流传感器的工作原理相对简单，但其在电力系统中的重要性和广泛应用使得深入理解其工作原理变得必要。
基本原理互感型电流传感器基于互感原理工作，即当电流通过导线时，会产生与之成正比的磁感应强度。
互感型电流传感器利用一个初级绕组和一个或多个次级绕组构成的互感器，将被测电流通过初级绕组产生的磁通量传递到次级绕组，并输出一个经过放大的次级电流信号。
初级绕组互感型电流传感器中的初级绕组是一个环形线圈，通常由导线或薄铜板制成。
被测电流通过这个绕组，产生一个与电流大小成正比的磁场。
次级绕组次级绕组是通过磁性材料套在初级绕组上形成的，一般由多层绝缘绕组构成。
次级绕组的匝数通常远多于初级绕组，这样可以实现电流传感器的准确放大。
磁性材料次级绕组上使用的磁性材料通常是铁芯或软磁粉，这些材料具有良好的磁导率和导磁性能，可以增强磁感应强度并提高传感器的灵敏度。
磁通量传递当被测电流通过初级绕组时，会产生一个磁场，磁场通过次级绕组上的磁性材料，形成一个与初级绕组磁场成比例但相应放大的磁场。
互感由于磁场的存在，初级绕组和次级绕组之间会发生互感，即磁场的变化会在次级绕组中诱导出电动势。
转化为电流信号次级绕组中诱导出的电动势通过外部电路连接到测量装置，经过放大和处理后转化为与被测电流大小成正比的电流信号。
工作原理总结互感型电流传感器的工作原理可以总结如下：1.被测电流通过初级绕组产生磁场；2.磁场通过次级绕组上的磁性材料，形成一个相应放大的磁场；3.初始绕组和次级绕组之间发生互感，诱导出次级绕组中的电动势；4.电动势通过外部电路连接到测量装置，并经过放大和处理；5.放大和处理后的电流信号转化为与被测电流大小成正比的信号。
特点与应用互感型电流传感器具有以下特点：1.高精度：由于互感型电流传感器中涉及到磁场和次级电流的精确测量，因此具有较高的测量精度。
差动变压器电感式传感器(互感式) 教学PPT课件
阅读并分析：P70
（1）零点残余电压是什么意思？ （2）零点残余电压产生的原因？ （3）零点参与电压的消除方法？
4.2.2 螺旋管式差动变压器
1、结构
阅读并回答：P67
（1）结构组成中包含了什么？ （2）一次线圈和二次线圈是如何布局的？
1-初级线圈 2、3-次级线圈 4-铁芯
2、等效电路
阅读并回答：P71
阅读并回答：P72-P73
（1）两个二次线圈的输出信号做了什么处理？ （2）当两个二次线圈的同名端a,c都为+极性 时，电容C1上的极性哪个为正？ （3）当两个二次线圈的同名端a,c都为-极性 时，电容C1上的极性哪个为正？
从电路结构可知，不论两个次级线圈的输出瞬时电压极性
如何，流经电容C1的电流方向总是从2到4，流经电容C2的电流
方向总是从6到8， 故整流电路的输出电压为
Uo U24 U68
➢ 当衔铁在零位时，因为U24=U68，所以Uo=0； ➢ 当衔铁在零位以上时，因为U24 > U68 ，则Uo>0； ➢ 当衔铁在零位以下时， 则有U24< U68，则Uo<0。 Uo的正负表示衔铁位移的方向。
判断位移的大小和方向 ➢ 相敏检波电路
差动变压器的分类
阅读并回答：P67 （1）差压变压器的结构有几种什么形式？ （2）实际应用最多的是哪一种？
差动变压器的应用？
4.2.1 变隙式差动变压器
1、结构
阅读并回答：P67
（1）结构组成中包含了什么？ （2）一次线圈是如何连接的？ 二次线圈是如何连接的？
【提问】差动变压器与差动式变磁阻传感器区别？
（1）衔铁上移时，互感系数M1和M2如何变化？ （2）衔铁上移时，二次绕组1和二次绕组2的感应电动势如何变化？

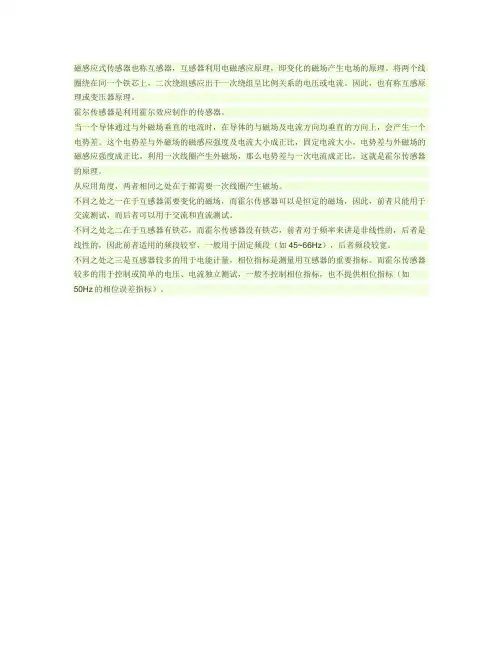

霍尔式传感器与磁感应式传感器的区别
磁感应式传感器也称互感器，互感器利用电磁感应原理，即变化的磁场产生电场的原理。
将两个线圈绕在同一个铁芯上，二次绕组感应出于一次绕组呈比例关系的电压或电流。
因此，也有称互感原理或变压器原理。
霍尔传感器是利用霍尔效应制作的传感器。
当一个导体通过与外磁场垂直的电流时，在导体的与磁场及电流方向均垂直的方向上，会产生一个电势差。
这个电势差与外磁场的磁感应强度及电流大小成正比，固定电流大小，电势差与外磁场的磁感应强度成正比。
利用一次线圈产生外磁场，那么电势差与一次电流成正比，这就是霍尔传感器的原理。
从应用角度，两者相同之处在于都需要一次线圈产生磁场。
不同之处之一在于互感器需要变化的磁场，而霍尔传感器可以是恒定的磁场，因此，前者只能用于交流测试，而后者可以用于交流和直流测试。
不同之处之二在于互感器有铁芯，而霍尔传感器没有铁芯，前者对于频率来讲是非线性的，后者是线性的，因此前者适用的频段较窄，一般用于固定频段（如45~66Hz），后者频段较宽。
不同之处之三是互感器较多的用于电能计量，相位指标是测量用互感器的重要指标。
而霍尔传感器较多的用于控制或简单的电压、电流独立测试，一般不控制相位指标，也不提供相位指标（如
50Hz的相位误差指标）。
互感式传感器的工作原理
互感式传感器的工作原理互感式传感器（Inductive sensors）是一种常见的非接触式传感器，用于检测各种金属物体的存在、位置或运动。
它们广泛应用于工业自动化、机械制造、机器人技术等领域。
互感式传感器的工作原理基于磁感应现象。
根据法拉第电磁感应定律，当磁场穿过一个金属物体时，会在物体中产生感应电流。
互感式传感器利用这一原理，在传感头附近创建一个较强的高频磁场，当金属物体靠近传感头时，由于感应电流的产生，传感器会检测到这个变化而产生响应。
传感头通常由线圈和铁芯构成。
线圈通过交流信号产生高频磁场，铁芯用于增加磁场的密度和传导性能。
传感头的线圈通过一个电感元件和一个高频振荡电路相连，形成一个串联谐振电路。
这个谐振电路的共振频率与感测头附近的金属物体的性质和距离有关。
当金属物体靠近传感头时，金属物体的存在改变了谐振电路的特性，导致线圈感应到的电压和电流的变化。
互感式传感器会测量这些变化，并将其转换为可识别的信号。
传感器可以通过本地显示或连接到计算机或PLC等设备上，实时显示或处理输入信号。
互感式传感器的性能受到许多因素的影响，包括金属物体的材料、形状、大小、导电性能等。
金属物体的电导率越高，感应电流的强度就越大。
由于互感式传感器只能探测金属物体，因此对于非金属物体的检测通常需要其他类型的传感器。
互感式传感器有许多优点，使其在工业应用中被广泛采用。
首先，它们具有非接触式检测的特点，因此可以避免接触式传感器由于磨损或破坏而导致的故障。
其次，互感式传感器具有快速响应的特点，可以在微秒甚至更短的时间内检测到目标物体的变化。
此外，互感式传感器具有较高的精度和重复性，并且在恶劣的环境条件下也能正常工作。
总之，互感式传感器是一种基于磁感应原理的非接触式传感器。
通过创建高频磁场并检测感应电流的变化，互感式传感器可以用于检测金属物体的存在、位置或运动。
这些传感器在工业自动化和机器人技术中发挥着重要作用，提高了生产效率和产品质量。
7-1 互感传感器原理及应用
7.1 互感1. 互感的定义互感，顾名思义，就是互相感应。
这样的定义很模糊，但至少说明了一点，就是需要两个或两个以上的东西才能互相感应。
下面我们通过逐步分析来引入互感的正式定义。
图1为绕有两个线圈的螺线管。
当线圈通以电流时，产生的磁场定性绘制如图2所示。
图1 绕有两个线圈的螺线管图2 线圈通以电流产生的磁场由图2可见，每个线圈产生的磁场既穿过自身，也有一部分会穿过另一个线圈，从而产生磁场的耦合。
因此，每个线圈的磁通都包含两部分：自己产生的磁通和另一线圈耦合过来的磁通。
显然，自己产生的磁通量与自己的电流成正比，而另一线圈耦合过来的磁通量与另一线圈的电流成正比。
据此，线圈1和线圈2的磁链（即多匝线圈的磁通量）分别为 1112(12L i Mi ψ=+线圈自身产生的磁通量）（线圈耦合过来的磁通量） （1） 2221(21L i Mi ψ=+线圈自身产生的磁通量）（线圈耦合过来的磁通量） （2）式（1）和（2）中的L 1和L 2称为自感，M 称为互感，可见互感是用来表征两个线圈之间的耦合作用。
2.耦合线圈的同名端讲到互感，就必须引入同名端的概念。
首先我们来说一下为什么要引入同名端的概念。
线圈磁场的耦合有两种可能：磁场相互增强和磁场相互削弱。
图2显示的两个线圈产生的磁场由于方向相同，所以磁场相互增强。
如果我们改变线圈2中电流的方向，如图3所示。
根据右手法则，很容易判断出两个线圈产生的磁场方向相反，所以磁场相互削弱。
图3 改变线圈2电流方向的螺线管我们之所以能判断出线圈产生的耦合磁场是增强还是削弱，前提是我们必须知晓线圈是如何绕制的，然后才能根据右手法则判断磁场方向，进而判断增强还是削弱。
可是，在实际中，线圈都是已经制作好的，一般都已经封装起来，因此从外面只能看到线圈引出的两个端子，看不到线圈内部到底是如何绕制的。
既然不知道线圈如何绕制，自然就无法根据右手法则判断磁场增强还是削弱。
那么，我们该怎么办呢？解决以上问题的方法就是引入同名端的概念。
