超声波清洗机检验规程
超声波清洗机操作和维护保养规程
文件制修订记录
1.目的
建立超声波清洗机的操作规程，使检验员正确使用超声波清洗机，确保实验安全性。
2.适用范围
适用于检验人员使用超声波清洗机。
3.操作规程
3.1将超声机放在平坦的工作台上，连接电源，打开电源开关。
3.2根据需求，在清洗槽内加入适量清水，放入待超声物品。
3.3顺时针旋转温度控制旋钮和时间控制旋钮，设定超声所需温度和时间。
3.3到达设定时间后，指示灯熄灭，自动停止超声。
3.4关闭加热旋钮，关闭电源开关。
4.维护保养及注意事项
4.1清洗槽内无液体时，禁止启动超声和加热功能。
4.2使用加热功能时，槽内水位液面不低于2/3位置。
4.3建议使用水性溶剂清洗，严禁使用强酸或可燃性清洁剂。
4.4定期更换槽内清水，保持仪器内外洁净。
4.5槽内有清洗液时，勿移动设备，防止清洗液溢出。
4.6清洗时建议盖上盖子以减小噪音，开启盖子时注意水滴和蒸汽灼伤皮肤。
超声波清洗机点检作业指导书
●
●
4
各开关和指示灯
各开关和指示灯的状态
按下开关查看各开关及指示灯的状态是否正常
肉眼
功能正常
●
●
5
清洗缸
清洗缸清洁状态
查看清洗缸是否洁净，是否有杂物
肉眼
洁净无杂物
●
●
6
设备及周围
设备及周围清洁状态
检查设备及周围的卫生情况
肉眼
卫生状态良好
●
●
7
连接螺栓
各连接螺栓状态
检查螺栓是否松动
手动操作
设备点检作业指导书
设备
名称
超声波清洗机
点检人员
检查人员
抽检人员
序号
点检部分
点检项目
措施内容
点检基准
判断标准
点检周期
措施
备注
日常
A
B
1
压力表
空气压力
点检空气压力是否在0.45-0.55MPa
肉眼
压力正常
●ห้องสมุดไป่ตู้
●
2
清洗液
清洗液液位
检查清洗液液位是否正常
肉眼
液位正常
●
●
3
设备
设备运行状态
动作确认运行是否顺畅
肉眼
确认无松动
●
●
8
各数显仪表
各仪表的状态
检查各仪表是否功能正常
肉眼
功能正常
●
●
备注
1、日点检表由设备操作员工负责点检，每天使用前完成设备点检，并根据点检情况填写设备日点检记录表，本设备维修人员负责检查点检情况及点检表的记录情况，设备主管工程师负责点检表的抽检。2、措施 A：点检中发现异常，既可立即采取措施维修相关的项目；B：点检时先标识，另行维修的项目。3、考核，对没有按时按质按要求完成点检的人员，提报综合管理部，按公司相关的规定进行考核。

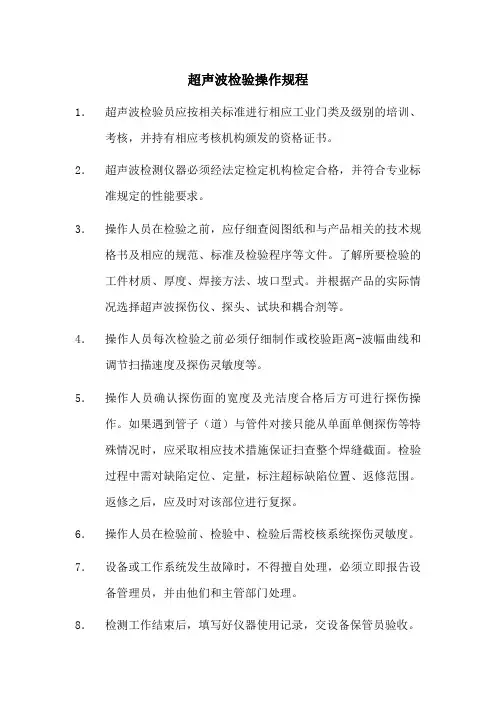

超声波检验操作规程
超声波检验操作规程
1．超声波检验员应按相关标准进行相应工业门类及级别的培训、考核，并持有相应考核机构颁发的资格证书。
2．超声波检测仪器必须经法定检定机构检定合格，并符合专业标准规定的性能要求。
3．操作人员在检验之前，应仔细查阅图纸和与产品相关的技术规格书及相应的规范、标准及检验程序等文件。
了解所要检验的工件材质、厚度、焊接方法、坡口型式。
并根据产品的实际情况选择超声波探伤仪、探头、试块和耦合剂等。
4．操作人员每次检验之前必须仔细制作或校验距离-波幅曲线和调节扫描速度及探伤灵敏度等。
5．操作人员确认探伤面的宽度及光洁度合格后方可进行探伤操作。
如果遇到管子（道）与管件对接只能从单面单侧探伤等特殊情况时，应采取相应技术措施保证扫查整个焊缝截面。
检验过程中需对缺陷定位、定量，标注超标缺陷位置、返修范围。
返修之后，应及时对该部位进行复探。
6．操作人员在检验前、检验中、检验后需校核系统探伤灵敏度。
7．设备或工作系统发生故障时，不得擅自处理，必须立即报告设备管理员，并由他们和主管部门处理。
8．检测工作结束后，填写好仪器使用记录，交设备保管员验收。
9．超声探伤进行时，应做好原始记录，超声探伤结束后，应发检验报告，探伤报告应有以下内容：工程及焊缝编号、缺陷编号、探头入射点及折射角、缺陷的水平距离X和深度D、缺陷反射
波幅区域、缺陷指示长度等。
报告的签发人必须具备二级或以
上的超声检验资格，并对书面报告负责。
制定：审核（技术监督员）：批准：
日期：日期：日期：。
超声清洗机标准操作及维修保养规程
依据：《GMP》与药品生产质量检验的要求
目的：建立超声清洗机标准操作及维修保养规程，用以保证实验仪器操作的一致性。
范围：超声清洗机
1、技术参数
1.1电源220V±10% 50赫兹
1.2输出功率≥50瓦
1.3连续工作时间8小时
2、操作前准备
2.1检查清洗槽内是否清洁
2.2准备好需清洗的物品及说用的清洗液。
3、操作过程
3.1在清洗槽内注入清洗液，其高度为槽深的确良/2左右（但不能超过2/3）。
3.2将被清洗的物体放入清洗槽内（重物需吊放）。
3.3将开关拨向“开”的位置，这时机器工作。
3.4清洗结束后，开关拨向“关”的位置，取出物件，倒掉清洗液。
4、维修保养及注意事项
4.1机器内无清洗液时切勿开机，以免损坏机器。
4.2使用者切勿随便调动匹配变压器。
4.3清洗时，必须根据玷污物的性质，选择合适的清洗液和温度，以获得高效、优质的清
洗效果。
4.4清洗较重的物品时，必须将物品吊放在清洗槽中，严禁将重物直接放置在清洗槽底部，
造成过载，损坏机器。
4.5清洗物品时，一次不宜放的过多，并需分散悬放在清洗槽中，以获得最佳的清洗效果。
超声波清洗机验证方案
超声波清洗机验证方案超声波清洗机是一种利用超声波振动产生的微小气泡和涡流来清洗物体的设备。
为了验证超声波清洗机的效果和可靠性，可以采取以下方案：1. 选择适当的试样：根据清洗机的使用场景和目标物体，选择具有代表性的样本进行清洗验证。
可以选择不同类型的污垢、不同材质的物体进行测试，以确保清洗机可以适用于多种场景。
2. 设定清洗参数：根据清洗机的规格和说明书，设定适当的清洗参数，如清洗时间、超声波功率、清洗介质等。
根据试样的污垢程度和材质特性，调整清洗参数，找到最佳的清洗效果。
3. 进行清洗实验：将试样放入清洗机中，并按照设定的清洗参数进行清洗。
根据设备的操作界面或控制系统监测清洗过程中的超声波功率、清洗时间等参数，确保清洗过程的准确性。
4. 检测清洗效果：清洗完成后，取出试样并对其进行检测。
可以使用显微镜、扫描电子显微镜、拉曼光谱仪等设备对清洗前后的样品进行比较分析。
检查样品表面的污垢是否清除干净，材质是否受到损伤，以及清洗效果是否符合要求。
5. 重复实验：为了验证实验结果的可靠性，可以重复以上步骤进行多次实验，并对结果进行统计和分析。
可以通过对比清洗前后的试样照片、使用仪器进行定量分析等方式，来评估超声波清洗机的清洗效果和一致性。
6. 验证可靠性和稳定性：对于长时间使用的设备，还可以进行可靠性和稳定性验证，包括运行时间长达数小时或数日的连续工作测试，温度和湿度变化下的工作测试等。
通过这些测试，可以评估设备的性能和耐久性。
以上是一个基本的超声波清洗机验证方案，根据实际情况和需求，可以针对具体的场景进行调整和完善。

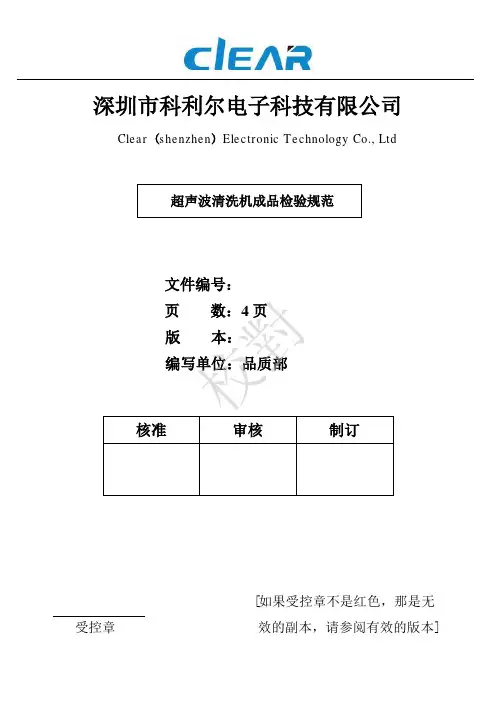

clear超声波清洗机成品检验规范
目视 目视 目视
LOGO 清晰正确，尺寸符合规格要求；
MI
内表面钝化，无刮伤、无杂点、无高温点、无变
形、无裂痕；每 100 平方厘米允许小于直径 0.3MM
MI
杂点一个；
目视可见任何部位的生锈和氧化均不允许；
MA
目视
目视可见任何部位的破损裂痕均不允许；
MA
脏污 异色点
电源线插头
颜色 产品贴纸
包装箱规格
产
包装箱材质
品
包装方式
包
装
包装数量
包装配件
目视
目视
手感测试
样板/色卡 目视 卷尺 目视 目视 目视 目视
目视明显可见脏污，手指纹等污渍不允许；
MI
目视 30-60cm，产品正面直径≤0.2mm，点数≤2
可接收；产品侧面直径≤0.2mm，点数≤3 可接收；
产品背面直径≤0.2mm，点数≤4 可接收；产品底
MA
垂直施加 30kgf 力持续 1min 提手不脱货和松动
MA
1） 产品正面长度≤3mm，宽度≤0.2mm 一条以
内可接收；
2） 产品侧面长度≤5mm，宽度≤0.2mm 一条以
内可接收； MI
3） 产品背面长度≤5mm，宽度≤0.2mm 两条以
内可接收；
4） 产品底部长度≤8mm，宽度≤0.2mm 两条以
MI
同一个 产品同 时出现 1）2）3） 4）不可 接收
同一个 产品同 时出现 1）2）3） 4）不可 接收
目视/手感 明显刮手批锋，毛边不允许；且长度≤0.3mm
MA
内部异响 面板纸 不锈钢缸体 生锈/氧化 裂痕/破损
产品距离耳朵 30cm 左右，上下左右摇晃产品， 手动摇晃测试 内部不能出现明显异常响声或异物存在壳体内 MA
超声波清洗机验证方案 (3)
超声波清洗机验证方案引言超声波清洗机是一种利用超声波波动产生的微小气泡破裂来清洗物体的设备。
它具有高效、无损、环保等优点，被广泛应用于各个行业，如电子、医疗、汽车等。
本文旨在介绍超声波清洗机的验证方案，确保其正常运行和清洗效果。
目的本文的目的是为超声波清洗机的使用者提供验证方案，以确保清洗机的清洗效果和性能可靠。
通过验证方案的实施，能够确定清洗机是否符合预期要求，并及时发现和解决问题，提升清洗效果和设备的稳定性。
验证方法1. 清洗效果验证为了检验超声波清洗机的清洗效果，可采用以下步骤： 1. 准备一组标准测试样品，例如金属表面带有不同程度的污垢。
2. 将测试样品放入超声波清洗机中，并设置合适的清洗时间和温度。
3. 清洗完成后，取出样品进行观察和测量。
4. 根据样品的清洗效果，比较清洗前后的差异，并评估清洗机的清洗效果。
2. 清洗时间验证清洗时间是决定清洗效果的重要参数。
为了验证清洗机的清洗时间是否合适，可使用以下方法： 1. 针对不同材料和污垢程度的样品，分别设定不同的清洗时间。
2. 将样品放入超声波清洗机中，设定相应的清洗时间。
3. 清洗完成后，观察并测量样品的清洗效果。
4. 根据观察和测量结果，评估清洗时间的合理性，并进行调整。
3. 温度控制验证在一些特定的清洗应用中，温度是一个重要的参数。
为了验证超声波清洗机的温度控制是否准确可靠，可采用以下步骤：1. 使用温度计或红外测温仪等工具，测量清洗机中的温度。
2. 根据设定的清洗温度，比较实际温度和设定温度之间的差异。
3. 根据差异的大小，评估温度控制的准确性，并进行必要的调整。
4. 安全性验证超声波清洗机在使用过程中，要保证操作人员的安全。
为了验证清洗机的安全性，可进行以下验证： 1. 验证清洗机的外壳和线路是否完好无损。
2. 检查清洗机的安全装置和警示标识是否齐全。
3. 进行安全操作培训，确保操作人员了解清洗机的正确使用方法和注意事项。
超声波清洗机验收标准
超声波清洗机验收标准超声波清洗机是一种利用超声波振动产生微小气泡，通过气泡的爆破力和液流的冲击力达到清洗的设备。
在现代工业生产中，超声波清洗机已经成为不可或缺的设备之一。
为了确保超声波清洗机的正常运行和清洗效果，制定一套验收标准是非常必要的。
一、外观验收标准。
1. 超声波清洗机的外观应该整洁，无明显的划痕和变形现象。
2. 设备表面应无明显的生锈和腐蚀迹象。
3. 所有的控制按钮、显示屏和指示灯应该正常工作，无损坏和故障。
二、性能验收标准。
1. 开机运行正常，无异常声响和振动。
2. 超声波清洗机的清洗效果符合设计要求，无死角和残留污垢。
3. 清洗时间、温度和压力等参数调节准确，能够满足工艺要求。
4. 设备运行稳定，无漏水和渗油现象。
三、安全验收标准。
1. 超声波清洗机的所有安全保护装置应该完好无损，能够正常工作。
2. 设备的接地保护应符合要求，接地电阻应在规定范围内。
3. 操作人员应该熟悉设备的安全操作规程，能够正确使用和维护设备。
四、环境验收标准。
1. 超声波清洗机应该安装在通风良好、无腐蚀性气体和尘埃的环境中。
2. 设备的工作环境温度和湿度应符合设计要求，无明显的温度过高或过低现象。
3. 周围环境噪音应符合国家标准，不影响正常工作和操作。
五、维护验收标准。
1. 超声波清洗机应有完善的维护记录和维护计划。
2. 设备的维护人员应具备相关的技术培训和证书。
3. 设备的易损件和消耗件应有充足的备品备件，能够及时更换和维修。
六、验收报告。
1. 对超声波清洗机的验收结果应生成一份详细的验收报告，包括设备外观、性能、安全、环境和维护等方面的情况。
2. 验收报告应由专业人员审核和签字确认，作为设备正式交付和使用的依据。
以上就是超声波清洗机的验收标准，通过严格按照以上标准进行验收，可以确保超声波清洗机的正常运行和清洗效果。
希望使用超声波清洗机的企业和个人能够认真遵守以上验收标准，确保设备的正常使用和维护，提高清洗效率，保障产品质量。
超声波清洗机操作、维护、检修规程
超声波清洗机操作、维护、检修规程一、操作（一）必须由了解该设备性能和熟悉操作方法的专业人员操作，操作前确保机器接地良好、可靠，以符合安全接地要求。
（二）添加或更换清洗液时必须关断总电源开关，并且确保加热器无余温。
清洗槽内无水状态下严禁开机，以免损坏机器的换能器。
禁止使用腐蚀性强和易燃的溶液作清洗液，以免腐蚀容器和发生危险。
（三）开机前检查机器清洗槽内清洗液的水位应在出水口高度范围之间。
（四）开机前将被清洗件放在专用清洗篮内，再放入机器清洗槽，并且篮底不得与槽底接触，以免影响清洗效果。
严禁将被清洗件直接放置在清洗槽底进行作业。
（五）开机前将定时器设定为10分钟，表示超声波清洗时间为10分钟。
（六）打开总电源开关，温度控制仪显示清洗液实时温度，按需求设定加热温度，同时打开加热开关，加热指示灯点亮，接着打开水泵开关，清洗槽内的清洗液应循环流动。
加温清洗时则需待水温到达设定温度后打开清洗开关，此时定时器显示开始计时。
最后打开超声开关，超声波指示灯点亮，稍等10秒钟左右后，开始调节超声功率调节旋钮使电流表读数在4A左右，当此时观察清洗槽内将出现微小气泡并伴随有“吱、吱”的声响，表示超声波工作正常。
（七）作业期间切勿进行空气搅拌或将手伸入到清洗液中。
（八）作业期间若发现清洗槽有漏水现象或超声波异常声响或工作不正常时，应立即切断电源并通知设备维修人员处理。
（九）作业期间必须戴上防水橡胶手套，严禁用湿手去操作按钮。
（十）每槽工件清洗结束时，必须依次关闭超声开关、清洗开关、水泵开关、加热开关后方能取出或重新放入工件。
（十一）机器维护修理期间严禁带电拆、装机，以防触电。
（十二）作业结束时，依次关闭超声开关、清洗开关、水泵开关、加热开关，最后关闭总电源开关，并清洁整理作业场所。
二、维护（一）当清洗液经过使用后变脏需换液时,必须先关掉温控开关及加热电源,等待4~5 min,加热器件充分冷却至一定温度时方可开始放液换液,否则极易引起缸体变形及电热器件烧毁及漏电。
实验室超声波清洗机安全操作及保养规程
实验室超声波清洗机安全操作及保养规程1. 引言实验室超声波清洗机是一种常用的清洗设备，通过超声波的振动产生高频的空化效应，可以有效去除物体表面的杂质和污染物。
然而，由于其工作原理和操作特点的不同，使用超声波清洗机时需要遵守一定的安全操作规程，以确保实验室人员的安全和设备的正常运行。
本文档将介绍实验室超声波清洗机的安全操作和保养规程。
2. 安全操作规程为了保证实验室超声波清洗机的安全使用，以下是一些安全操作规程：2.1 准备工作在使用超声波清洗机之前，需要进行以下准备工作：1.确保清洗物体不会对超声波清洗机造成损坏。
2.将清洗物体放置在专用的清洗篮中，以便将其浸入清洗液中。
3.检查清洗篮和清洗物体是否与清洗槽底部保持足够的距离，以避免物体直接接触清洗槽底部。
2.2 操作步骤以下是使用超声波清洗机的操作步骤：1.打开超声波清洗机的电源开关，确保清洗机工作正常。
2.调节清洗机的清洗时间和温度，根据清洗物体的特性进行设置。
遵循清洗机的说明书进行操作。
3.将装有清洗物体的清洗篮放入清洗槽中，确保物体完全浸入清洗液中。
4.关闭清洗机的盖子，以防止清洗液溅出。
5.开始清洗过程，根据清洗时间设定，超声波将自动工作。
6.清洗完成后，关闭超声波清洗机的电源开关。
7.将清洗篮从清洗槽中取出，将清洗物体取出并进行必要的处理。
8.清洗篮和清洗槽清洗干净，并放回原位。
2.3 安全注意事项在操作超声波清洗机时，还需要注意以下安全事项：1.避免将手或其他物体直接放入清洗槽中，以防止受伤或损坏设备。
2.不要将超声波清洗机连续工作时间过长，以免过热。
3.遵循清洗液的使用说明，不要随意更换或混合使用不同类型的清洗液。
4.如果发现设备故障或异常情况，应立即停止使用，并通知维修人员进行检修。
3. 保养规程为了保证实验室超声波清洗机的正常运行和延长其使用寿命，以下是一些保养规程：1.定期清洗清洗槽和清洗篮，避免积累过多的杂质和残留物。
2.清洗机内部的滤网需要定期清洗或更换，以确保过滤效果。
超声波清洗机操作规程
超声波清洗机操作规程
《超声波清洗机操作规程》
一、设备检查
1. 检查清洗机的电源线是否接触良好，电源开关是否正常。
2. 检查清洗机的水箱是否装满清洗液，如果不足需及时补充。
3. 检查超声波发生器、发射器和换能器是否正常工作。
二、操作步骤
1. 打开电源开关，超声波清洗机开始工作。
2. 将待清洗物品放入清洗槽内，注意不要过度拥挤，以免影响清洗效果。
3. 根据清洗物品的材质和污垢程度，设定合适的清洗时间和温度。
4. 确保清洗槽内的水温和清洗液处于适宜的状态，一般情况下，超声波清洗机应在40-60°C的水温下工作。
5. 启动清洗程序，等待清洗完成。
三、注意事项
1. 操作人员应穿戴好相应的防护设备，避免接触清洗液对皮肤造成伤害。
2. 清洗液应根据不同的清洗物品进行调配，以免对清洗物品造成腐蚀或损坏。
3. 在清洗过程中，禁止用手触碰清洗槽内部或在清洗槽内存放易燃、易爆物品。
4. 清洗完成后，关闭电源开关，清洗槽内的清洗液应及时更换或清洗干净，以免对下次使用造成影响。
通过严格按照《超声波清洗机操作规程》进行操作，能够保证清洗效果的稳定性和安全性，延长设备的使用寿命，提高工作效率。
超声波清洗机验证.
AQCL100型立式超声波清洗机安装确认方案姓名部门签名/日期编制审核批准确认小组成员及职责姓名单位及部门职务本验证工作中职责1.目录。
32.设备确认的概念。
43.依据。
44.设备的描述。
45.测试用仪器仪表的确认。
46.安装确认检测（IQ-检测）。
5 IQ1鉴定/测试要求的特定技术文件。
5 IQ2鉴定/测试生产商的技术文件。
6 IQ3鉴定/测试GMP要求和应用。
7 IQ4鉴定/测试安装。
8 IQ5鉴定/测试电器零件和仪器的安装。
97.检测结果。
108.附件。
119.IQ-证明。
121.设备确认的概念本确认计划阐述了所有必需的安装确认检测，标明了接受标准，并记录了检测结果。
2.依据《药品生产质量管理规范》《药品生产质量管理规范实施指南》《药品GMP认证检查评定标准》《药品生产验证指南》3.设备的描述AQCL100型立式超声波清洗机适用于制药企业对安瓿瓶或类似小型玻璃瓶的洁净清洗。
本机既能单机使用，也能与其他单机组成联动线使用。
设备安装在主设备车间的100,000级洁净区车间，设备的主要组成部分为：主体、进瓶网带、管路系统、注水槽、电控箱（含操作面板）。
4.测试用仪器仪表的确认所有用于测试的仪器仪表均应有确认，并把确认结果记入下表，并作出评价。
检测设备名称测量范围校正单位有效期结果5.安装确认检测（IQ-检测）IQ1 鉴定/测试要求的特定技术文件检测Test 接受标准Acceptance Criteria 测试方法Test Method是否符合Result平面布置图平面布置图计划了超声波立式清洗机的布置方案。
现场检测设备的安装与平面布置图一致;平面布置图必须作为IQP的附件是（），否（）仪表清单仪器图包含了所有需要校准的仪器。
根据编号清单（包括数据表）检查仪表清单，检查结果必须作为IQP的附件是（），否（）SOP 有操作、清洗和维护的SOP草案检查SOP草案是（），否（）偏离说明结论确认人/日期复核人/日期IQ2鉴定/测试生产商的技术文件检测Test 接受标准Acceptance Criteria 测试方法Test Method是否符合Result说明书有顺序和内容描述正确的说明书查看技术文件，顺序和内容描述必须正确，说明书在工程部保存完好。
超声波清洗机的操作规程
超声波清洗机的操作规程
《超声波清洗机操作规程》
一、操作前的准备
1. 检查清洗机是否处于正常工作状态，确认清洗槽内有足够的清洗液。
2. 穿戴好防护装备，如手套、护目镜等。
二、操作步骤
1. 将待清洗物品放入清洗槽内，确保物品表面没有异物，如油脂、灰尘等。
2. 启动清洗机，调节超声波频率和清洗液温度、时间等参数，根据待清洗物品的材质和污垢程度进行调整。
3. 开始清洗，确认清洗槽内超声波频率正常，清洗液温度达到设定值。
4. 观察清洗过程，如发现清洗液需要更换或是清洗机出现异常情况，及时停止清洗并进行处理。
5. 清洗完成后，关闭清洗机，并将待清洗物品取出。
6. 将清洗槽内的废液倒掉，并进行清洗槽内部的清洁。
三、操作注意事项
1. 操作人员应接受相关培训，了解清洗机的工作原理和操作规程，遵守安全操作规定。
2. 清洗机的各项参数调整应根据清洗物品的具体情况进行调整，避免过度清洗或清洗不彻底。
3. 定期对清洗机进行维护保养，保持清洗机的正常工作状态。
4. 在清洗过程中，防止身体部位直接接触清洗液，避免发生化
学灼伤。
通过严格按照以上操作规程，可以保证超声波清洗机的安全、高效运行，为清洗物品提供良好的清洁效果。
超声波清洗机校准操作说明书
超声波清洗机校准操作说明书一、介绍超声波清洗机是一种常用于清洗物体表面的设备。
为了确保超声波清洗机的准确性和稳定性，在使用前需要进行校准操作。
本操作说明书旨在为用户提供一个详细且易于理解的校准流程，以确保超声波清洗机的正常运行。
二、校准前的准备工作1. 首先，确保超声波清洗机处于关机状态，电源线已经断开。
2. 清洗槽内没有任何杂质，并且可见度良好。
3. 确保校准所需的工具和材料齐全，包括测量工具、校准液、校准媒介等。
4. 安全措施：在操作过程中需佩戴手套，避免直接接触校准液。
三、超声波清洗机校准操作步骤1. 首先，将电源线插入电源插座，并确保电源插座的接地线良好连接。
然后，打开电源开关，确保设备处于工作状态。
2. 将超声波清洗机的发射换能器浸泡在校准液中，待泡沫停止，完成浸泡后慢慢将发射换能器抬离校准液，保持一定的高度。
3. 配置校准仪器（如示波器），将其探头位置与发射换能器相对应的位置，并确保测量线与校准液中的发射换能器之间没有干涉物体。
4. 打开示波器，调整其参数设置为合适的范围，并确保示波器的探头接触良好。
5. 调整超声波清洗机校准装置的参数，以确保发射换能器发出的超声波信号频率和幅度在正常范围内。
具体调整方法可以参考超声波清洗机的使用说明书。
6. 通过示波器观察超声波信号的变化，并在校准装置中进行相应的调整，直至超声波信号稳定在目标范围内。
7. 完成校准后，关闭电源开关，拔出电源插头，并将发射换能器从校准液中取出。
8. 最后，清洗校准液，将超声波清洗机恢复至正常使用状态。
四、注意事项1. 校准操作需由专业人员进行，在未经培训或了解的情况下，请勿擅自进行操作。
2. 在校准过程中，务必佩戴手套和其他个人防护装备，以免发生意外事故。
3. 在操作示波器和其他校准仪器时，需按照相应的说明书和安全规范进行操作，以保证测量的准确性和安全性。
4. 在校准液使用过程中，避免直接接触皮肤和眼睛，如有不适请立即停止使用并就医。
超声波清洗机检验规程
超声波清洗机检验规程超声波清洗机检验规程1. ⽬的本检验规程⽤于超声波清洗机检验规程。
2. 试验环境条件2.1 温度：常温2.2 湿度：30%-95%3. 使⽤仪表3.1 500型万⽤电表3.2 ZC25-4兆欧表3.3 ⽰波器3.4 数字钳形表4. 检验品质要求4.1 直观检查机⾝各部分结构应牢固可靠，机⾝正直平稳，外表⽆明显划伤、锈蚀现象。
4.2 ⾦属部分不得有⽑刺及锋⼝利⾓等加⼯缺陷。
4.3 ⾦属焊接处不应留有焊渣飞溅物，采⽤氩弧焊的地⽅应清洗⼲净不得留有残余酸洗物。
4.4 机器脚轮应转动灵活、⽆卡点。
4.5 各清洗缸、槽内注⼊3/4深的清⽔，⼀⼩时后检查各缸体及液路管道与阀门不应出现渗漏现象。
4.6 开启冷⽓制冷系统，数分钟后冷⽓管道上会附有⼀层霜，各⽓路管道不应出现泄漏现象，冷冻机组在运转时不得有异常声响和严重的抖动现象。
4.7 超声缸、蒸⽓缸、蒸馏缸应能正常加温，并根据需要能进⾏温度控制。
热偶线探头应牢固紧贴缸体不松动。
4.8 开启超声波电路，观察超声缸的⼯作状态并作出效果判断。
4.9 ⽤⽰波器测量超声波电路的振荡频率，萤光屏上显⽰的波形应清晰稳定。
4.10 ⽤万⽤电表测量超声波印刷电路板的输⼊电压，应在145V-170V之间。
4.11⽤交流电流表串⼊印刷电路板的输⼊电源中，超声波电路在⼯作时单板电流应在0.6-1.25A之间。
4.12使过滤泵和喷淋泵内有供给⽔源，开启过滤泵和喷淋泵应能正常⼯作，且⽆异常声响。
4.13 检查各接线端⼦应良好并且牢固可靠接触。
4.14 ⽤钳形电流表测量各发热元件的电流值应基本符合所测发热元件的功率值。
4.15被检验的超声波清洗机符合本章第5项全项的可发放产品合格证办理⼊库⼿续，收取“⽣产流程卡”存档保存，并做好检验记录。
4.16被检验的超声波清洗机如有不符合项的应做好不合格标识，同时填写《不合格品处理单》送交仪器保管员处理。
编制：审核：批准：年⽉⽇- 1 -。
clear超声波清洗机成品检验规范
MA
能出现多或少笔画现象，也不能出现干扰现象；
范 检验项目
围
换能器与缸体粘 结
缸体与五金外壳 固定
结 底板与五金外壳
构
固定
装
配 温度感应器的固
定
陶瓷发热片的固 定
排水系统 提手固定强度
整
机
划伤
外
观
变形 批锋
检测工具 目视/塞尺
目视 目视/螺丝刀
目视 目视 目视 拉力计 有感划伤
无感划伤 目视
品质标准
能
槽放水，接通电源，按时间加减键可调节时间，
键 钮
设置好时间。范围在 1-99Min 可调。工作时，数
MA
码管显示无异常，不允许时间超出范围内。要求
按键在操作时灵敏，无异常。数码管不能出现多
工作时间调节
计时器
或少笔画现象，也不能出现干扰现象；
机械型：在额定电压，额定频率下,将机器内部水
Hale Waihona Puke 槽放水。接通电源，调节时间旋钮，选择相应的
校 超出范围内。要求按键在操作时灵敏，无异常；
MA MA
加热温度调节
温度计
机械型：在额定电压，额定频率下,将机器内部水
槽放水，接通电源，调节温度旋钮选择相应温度。
温度范围在 20-80℃可调。工作时，不允许温度
MA
超出范围内。要求温度旋钮在操作时灵敏，无异
常；
功
数码型：在额定电压，额定频率下,将机器内部水
修订日期
2013.11.11
修订后版本 修订人
张建新
审核人
张建新
對 校
一．目的： 为确保本厂生产的超声波清洗机产品质量符合行业标准及公司标准，特制订产品在生产中 和完成生产过程的一系列检测方法和要求。
超声波清洗机标准操作规程
QCH-10型超声波瓶内外清洗机标准操作规程1. 目的：建立一个完整的QCH-10型超声波瓶内外清洗机标准操作规程，用于规范操作，保证产品质量及设备使用寿命。
2. 范围：本规程适用于三车间QCH-10型超声波瓶内外清洗机的标准操作。
3. 责任：三车间管理人员和操作人员对本标准的实施负责，动力车间、质量部负责监督。
4. 内容：4.1 设备运行前检查4.1.1 生产前，检查设备状态标志牌“已清洁”栏中是否注“√”并是否在有效期内，如有，说明机器处于正常状态，将设备状态标志牌“已清洁”栏中的“√”擦拭掉，在“运行”栏中注上“√”。
4.1.1 检查水、电、汽是否满足生产需要。
4.1.2 检查电气箱门是否关好，并锁紧。
4.1.3 打开水箱进水阀门，给水箱注水，同时将新鲜水过滤器内空气排尽。
4.1.4 检查水位是否恰当（合适水位占水箱容积的多少？）不溢出即可，如水泵启动后水位下降，需继续增加水量。
4.1.5 将符合要求的玻璃瓶手工放置于理瓶机构的通道内。
4.2 设备运行操作方法4.2.1 接通控制箱主电源开关，给机器送电。
4.2.2 按下水温加热按钮，将水加热到设定温度（一般温度设定在多少度？）60℃。
4.2.3 打开压缩空气控制阀门，将压力调到0.1MPa。
4.2.4 打开新鲜水控制阀门，将压力调到0.15Mpa（注意：此压力数值只有当机器运转后方能显示出来）。
4.2.5 按下水泵启动按钮，启动循环水泵，并将过滤器内空气排尽。
4.2.6 打开循环水控制阀门，将压力调到0.25MPa。
4.2.7 将主机、水泵置于自动位置，按下启动按钮，机器进入自动运行状态。
4.2.8 将注满水的玻璃瓶放进瓶槽内，玻璃瓶位置应超过淋水槽的高度。
4.2.9 慢慢调节速度旋钮，使机器在适当的速度下运行。
4.2.10 加瓶：应将破瓶及不符合标准的玻璃瓶选出，将进瓶槽内的玻璃瓶整理整齐。
4.2.11观察：应随时观察各压力表值是否符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波清洗机检验规程
1. 目的
本检验规程用于超声波清洗机检验规程。
2. 试验环境条件
2.1 温度：常温
2.2 湿度：30%-95%
3. 使用仪表
3.1 500型万用电表
3.2 ZC25-4兆欧表
3.3 示波器
3.4 数字钳形表
4. 检验品质要求
4.1 直观检查机身各部分结构应牢固可靠，机身正直平稳，外表无明显划伤、锈蚀现象。
4.2 金属部分不得有毛刺及锋口利角等加工缺陷。
4.3 金属焊接处不应留有焊渣飞溅物，采用氩弧焊的地方应清洗干净不得留有残余酸洗物。
4.4 机器脚轮应转动灵活、无卡点。
4.5 各清洗缸、槽内注入3/4深的清水，一小时后检查各缸体及液路管道与阀门不应出现渗漏现象。
4.6 开启冷气制冷系统，数分钟后冷气管道上会附有一层霜，各气路管道不应出现泄漏现象，冷冻机组在运转时不得有异常声响和严重的抖动现象。
4.7 超声缸、蒸气缸、蒸馏缸应能正常加温，并根据需要能进行温度控制。
热偶线探头应牢固紧贴缸体不松动。
4.8 开启超声波电路，观察超声缸的工作状态并作出效果判断。
4.9 用示波器测量超声波电路的振荡频率，萤光屏上显示的波形应清晰稳定。
4.10 用万用电表测量超声波印刷电路板的输入电压，应在145V-170V之间。
4.11用交流电流表串入印刷电路板的输入电源中，超声波电路在工作时单板电流应在0.6-1.25A之间。
4.12使过滤泵和喷淋泵内有供给水源，开启过滤泵和喷淋泵应能正常工作，且无异常声响。
4.13 检查各接线端子应良好并且牢固可靠接触。
4.14 用钳形电流表测量各发热元件的电流值应基本符合所测发热元件的功率值。
4.15被检验的超声波清洗机符合本章第5项全项的可发放产品合格证办理入库手续，收取“生产流程卡”存档保存，并做好检验记录。
4.16被检验的超声波清洗机如有不符合项的应做好不合格标识，同时填写《不合格品处理单》送交仪器保管员处理。
编制：审核：批准：年月日
- 1 -。
