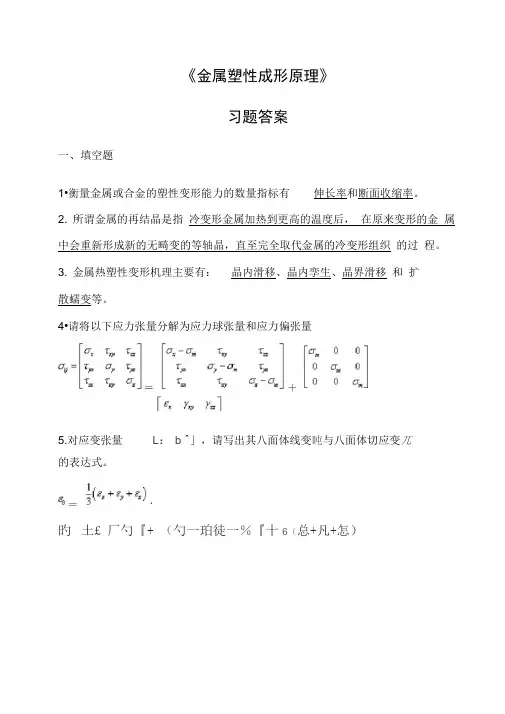

金属塑性成型原理部分课后习题答案 俞汉清主编

第一章

1.什么是金属的塑性？什么是塑性成形？塑性成形有何特点？

塑性----在外力作用下使金属材料发生塑性变形而不破坏其完整性的能力；

塑性变形----当作用在物体上的外力取消后，物体的变形不能完全恢复而产生的残余变形；

塑性成形----金属材料在一定的外力作用下，利用其塑性而使其成型并获得一定力学性能

的加工方法，也称塑性加工或压力加工；

塑性成形的特点：①组织、性能好②材料利用率高③尺寸精度高④生产效率高2.试述塑性成形的一般分类。

Ⅰ.按成型特点可分为块料成形(也称体积成形)和板料成型两大类

1）块料成型是在塑性成形过程中靠体积转移和分配来实现的。可分为一次成型和二次加工。

一次加工：

①轧制----是将金属坯料通过两个旋转轧辊间的特定空间使其产生塑性变形，以获得一定截面形状材料的塑性成形方法。分纵轧、横轧、斜轧；用于生产型材、板材和管材。

②挤压----是在大截面坯料的后端施加一定的压力，将金属坯料通过一定形状和尺寸的模孔使其产生塑性变形，以获得符合模孔截面形状的小截面坯料或零件的塑性成形方法。分正挤压、反挤压和复合挤压；适于(低塑性的)型材、管材和零件。

③拉拔----是在金属坯料的前端施加一定的拉力，将金属坯料通过一定形状、尺寸的模孔使其产生塑性变形，以获得与模孔形状、尺寸相同的小截面坯料的塑性成形方法。生产棒材、管材和线材。

二次加工：

①自由锻----是在锻锤或水压机上，利用简单的工具将金属锭料或坯料锻成所需的形

状和尺寸的加工方法。精度低，生产率不高，用于单件小批量或大锻件。

②模锻----是将金属坯料放在与成平形状、尺寸相同的模腔中使其产生塑性变形，从

而获得与模腔形状、尺寸相同的坯料或零件的加工方法。分开式模锻和闭式模锻。2）板料成型一般称为冲压。分为分离工序和成形工序。

分离工序：用于使冲压件与板料沿一定的轮廓线相互分离，如冲裁、剪切等工序；成型工序：用来使坯料在不破坏的条件下发生塑性变形，成为具有要求形状和尺寸的零件，如弯曲、拉深等工序。

Ⅱ.按成型时工件的温度可分为热成形、冷成形和温成形。

第二章

3.试分析多晶体塑性变形的特点。

1）各晶粒变形的不同时性。不同时性是由多晶体的各个晶粒位向不同引起的。2）各晶粒变形的相互协调性。晶粒之间的连续性决定，还要求每个晶粒进行多系滑移；每个晶粒至少要求有5个独立的滑移系启动才能保证。

3）晶粒与晶粒之间和晶粒内部与晶界附近区域之间的变形的不均匀性。

Add：

4）滑移的传递，必须激发相邻晶粒的位错源。

5）多晶体的变形抗力比单晶体大，变形更不均匀。

6）塑性变形时，导致一些物理，化学性能的变化。

7）时间性。hcp系的多晶体金属与单晶体比较，前者具有明显的晶界阻滞效应和极高的加工硬化率，而在立方晶系金属中，多晶和单晶试样的应力—应变曲线就没有那么大的差别。

4.试分析晶粒大小对金属塑性和变形抗力的影响。

①晶粒越细，变形抗力越大。晶粒的大小决定位错塞积群应力场到晶内位错源的距离，而这个距离又影响位错的数目n。晶粒越大，这个距离就越大，位错开动的时间就越长，n也就越大。n越大，应力场就越强，滑移就越容易从一个晶粒转移到另一个晶粒。

②晶粒越细小，金属的塑性就越好。

a．一定体积，晶粒越细，晶粒数目越多，塑性变形时位向有利的晶粒也越多，变形能较均匀的分散到各个晶粒上；

b．从每个晶粒的应力分布来看，细晶粒是晶界的影响区域相对加大，使得晶粒心部的应变与晶界处的应变差异减小。这种不均匀性减小了，内应力的分布较均匀，因而金属断裂前能承受的塑性变形量就更大。

5.什么叫加工硬化？产生加工硬化的原因是什么？加工硬化对塑性加工生产有何利弊？

加工硬化----随着金属变形程度的增加，其强度、硬度增加，而塑性、韧性降低的现象。加工硬化的成因与位错的交互作用有关。随着塑性变形的进行，位错密度不断增加，位错反应和相互交割加剧，结果产生固定割阶、位错缠结等障碍，以致形成胞状亚结构，使位错难以越过这些障碍而被限制在一定范围内运动。这样，要是金属继续变形，就需要不断增加外力，才能克服位错间强大的交互作用力。

加工硬化对塑性加工生产的利弊：

有利的一面：可作为一种强化金属的手段，一些不能用热处理方法强化的金属材料，可应用加工硬化的方法来强化，以提高金属的承载能力。如大型发电机上的护环零件(多用高锰奥氏体无磁钢锻制)。

不利的一面：①由于加工硬化后，金属的屈服强度提高，要求进行塑性加工的设备能力增加；

②由于塑性的下降，使得金属继续塑性变形困难，所以不得不增加中间退火工艺，

从而降低了生产率，提高了生产成本。

6.什么是动态回复？为什么说动态回复是热塑性变形的主要软化机制？

动态回复是在热塑性变形过程中发生的回复(自发地向自由能低的方向转变的过程)。

动态回复是热塑性变形的主要软化机制，是因为：

①动态回复是高层错能金属热变形过程中唯一的软化机制。动态回复是主要是通过位错的攀移、交滑移等实现的。对于层错能高的金属，变形时扩展位错的宽度窄，集束容易，位错的交滑移和攀移容易进行，位错容易在滑移面间转移，而使异号位错相互抵消，结果使位错密度下降，畸变能降低，不足以达到动态结晶所需的能量水平。因为这类金属在热塑性变形过程中，即使变形程度很大，变形温度远高于静态再结晶温度，也只发生动态回复，而不发生动态再结晶。

②在低层错能的金属热变形过程中，动态回复虽然不充分，但也随时在进行，畸变能也随时在释放，因而只有当变形程度远远高于静态回复所需要的临界变形程度时，畸变能差才能积累到再结晶所需的水平，动态再结晶才能启动，否则也只能发生动态回复。

Add：动态再结晶容易发生在层错能较低的金属，且当热加工变形量很大时。这是因为层错能低，其扩展位错宽度就大，集束成特征位错困难，不易进行位错的交滑移和攀移；而已知动态回复主要是通过位错的交滑移和攀移来完成的，这就意味着这类材料动态回复的速率和程度都很低(应该说不足)，材料中的一些局部区域会积累足够高的位错密度差(畸变能差)，且由于动态回复的不充分，所形成的胞状亚组织的尺寸小、边界不规整，胞壁还有较多的位错缠结，这种不完整的亚组织正好有利于再结晶形核，所有这些都有利于动态再结晶的发生。需要更大的变形量上面已经提到了。

7.什么是动态再结晶？影响动态再结晶的主要因素有哪些？动态再结晶是在热塑性变形过程中发生的再结晶。动态再结晶和静态再结晶基本一样，也会是通过
