脉冲宽度调制的工作原理
脉宽调制工作原理

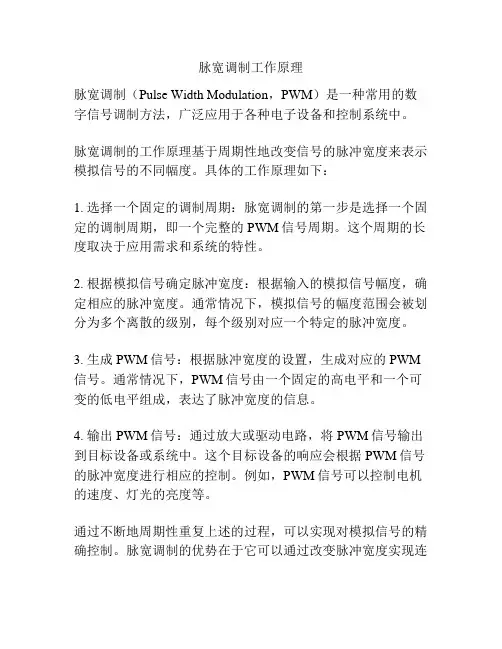

脉宽调制工作原理
脉宽调制（Pulse Width Modulation，PWM）是一种常用的数字信号调制方法，广泛应用于各种电子设备和控制系统中。
脉宽调制的工作原理基于周期性地改变信号的脉冲宽度来表示模拟信号的不同幅度。
具体的工作原理如下：
1. 选择一个固定的调制周期：脉宽调制的第一步是选择一个固定的调制周期，即一个完整的PWM信号周期。
这个周期的长度取决于应用需求和系统的特性。
2. 根据模拟信号确定脉冲宽度：根据输入的模拟信号幅度，确定相应的脉冲宽度。
通常情况下，模拟信号的幅度范围会被划分为多个离散的级别，每个级别对应一个特定的脉冲宽度。
3. 生成PWM信号：根据脉冲宽度的设置，生成对应的PWM 信号。
通常情况下，PWM信号由一个固定的高电平和一个可变的低电平组成，表达了脉冲宽度的信息。
4. 输出PWM信号：通过放大或驱动电路，将PWM信号输出到目标设备或系统中。
这个目标设备的响应会根据PWM信号的脉冲宽度进行相应的控制。
例如，PWM信号可以控制电机的速度、灯光的亮度等。
通过不断地周期性重复上述的过程，可以实现对模拟信号的精确控制。
脉宽调制的优势在于它可以通过改变脉冲宽度实现连
续的、无级别的控制，使得设备可以在不同的幅度下工作，从而提高了系统的灵活性和效率。
pwm芯片工作原理
pwm芯片工作原理PWM芯片工作原理什么是PWM芯片PWM（脉冲宽度调制）芯片是一种能够产生脉冲信号的集成电路。
脉冲信号的高电平时间与周期时间的比值决定了电平平均值，从而模拟出不同的电压或电流。
PWM芯片常被应用于各种电子设备中，如电源管理、电机驱动器、灯光控制等。
PWM芯片的原理PWM芯片通过控制输出信号的高电平时间和周期时间的比例，来模拟出不同的电平平均值。
具体原理如下：1.设置周期时间：PWM芯片需要设置一个固定的周期时间，该时间内完成一次完整的输出信号周期。
2.设置占空比：在周期时间内，设置输出信号高电平的时间占据整个周期时间的百分比，即占空比。
3.输出模拟信号：根据设置的占空比，芯片会自动产生具有相应高电平时间和周期时间的脉冲信号。
4.滤波作用：由于脉冲信号的高低电平切换频繁，为了使得输出信号更加稳定，一般会采取滤波器对脉冲信号进行滤波，得到一个模拟的输出信号。
5.控制电压或电流：产生的模拟信号经过滤波器后，可以通过放大电路、驱动电路等进行进一步处理，用于控制电压或电流输出。
PWM芯片的应用PWM芯片广泛应用于各个领域，包括但不限于以下几个方面：•电源管理：PWM芯片的输出信号可以被用于控制直流-直流（DC-DC）转换器，使其输出稳定的电压。
•电机驱动：PWM芯片能够通过调节高电平时间和周期时间的比例，控制电机的转速和运行方向。
•灯光控制：PWM芯片可用于调光控制，通过调节占空比实现灯光的亮度调节。
•音频处理：PWM芯片可以对模拟音频信号进行数字化处理，在音频播放等应用中起到重要作用。
总结PWM芯片通过控制输出信号的高电平时间和周期时间的比例，实现对模拟信号的模拟调节。
它在电源管理、电机驱动、灯光控制和音频处理等领域有着广泛的应用。
了解PWM芯片的工作原理，可以帮助我们更好地理解和应用相关的电子设备。
除了上述提到的应用领域，PWM芯片还有一些其他的特点和应用场景。
特点•精确控制：PWM芯片可以通过调节占空比来精确控制输出信号的平均电平值，从而实现对电压或电流的精确调节。
pwm调速系统工作原理
pwm调速系统工作原理PWM调速系统工作原理一、引言PWM调速系统是一种常见的电子调速方式，广泛应用于各种电机驱动系统中。
本文将详细介绍PWM调速系统的工作原理，并逐步解释其工作过程。
二、PWM调速系统的基本原理PWM全称为脉宽调制（Pulse Width Modulation），是一种通过改变电源输入信号的脉冲宽度来实现调速的方法。
它利用开启和关闭开关设备的不同时间比例，来达到通过控制平均输出电压的目的。
三、PWM调速系统的组成部分PWM调速系统主要由以下几个组成部分构成：1. 控制信号产生器：用于产生调速的控制信号。
常见的控制信号可以是脉冲信号或直流电压信号。
2. 比较器：将控制信号与参考信号进行比较，并输出PWM信号。
3. 开关驱动器：根据PWM信号的变化，控制开关管件的开启和关闭，实现电源输入信号的调制。
4. 输出滤波电路：用于对调制后的电源输入信号进行滤波，以得到平均输出电压。
四、PWM调速系统的工作过程下面将逐步解释PWM调速系统的工作过程：1. 控制信号产生器产生调速的控制信号。
2. 控制信号与参考信号经过比较器进行比较。
3. 比较器输出PWM信号。
4. 开关驱动器根据PWM信号的变化，控制开关管件的开启和关闭。
4.1 当PWM信号为高电平时，开关管件关闭，电源输入信号通路断开。
4.2 当PWM信号为低电平时，开关管件开启，电源输入信号通路连接。
5. 开关管件的开启和关闭导致电源输入信号的周期性变化，同时也导致输出电压的周期性变化。
6. 输出滤波电路对周期性变化的输出电压进行滤波，以得到平均输出电压。
五、PWM调速系统的优势PWM调速系统具有以下几个优势：1. 调速范围广：通过改变PWM信号的脉冲宽度，可以实现广泛的调速范围。
2. 控制精度高：PWM调速系统可以根据需要调整脉冲宽度，从而精确控制输出电压。
3. 效率高：PWM调速系统采用开关管件进行调制，具有能量损耗小、效率高的特点。
PWM(脉冲宽度调制Pulse Width Modulation)原理
1、 PWM原理2、调制器设计思想3、具体实现设计一、 PWM（脉冲宽度调制Pulse Width Modulation）原理：脉冲宽度调制波通常由一列占空比不同的矩形脉冲构成，其占空比与信号的瞬时采样值成比例。
图1所示为脉冲宽度调制系统的原理框图和波形图。
该系统有一个比较器和一个周期为Ts的锯齿波发生器组成。
语音信号如果大于锯齿波信号，比较器输出正常数A，否则输出0。
因此，从图1中可以看出，比较器输出一列下降沿调制的脉冲宽度调制波。
通过图1b的分析可以看出，生成的矩形脉冲的宽度取决于脉冲下降沿时刻t k时的语音信号幅度值。
因而，采样值之间的时间间隔是非均匀的。
在系统的输入端插入一个采样保持电路可以得到均匀的采样信号，但是对于实际中tk-kTs<<Ts的情况，均匀采样和非均匀采样差异非常小。
如果假定采样为均匀采样，第k个矩形脉冲可以表示为：（1）其中，x{t}是离散化的语音信号；Ts是采样周期；是未调制宽度；m是调制指数。
然而，如果对矩形脉冲作如下近似：脉冲幅度为A，中心在t = k Ts处，在相邻脉冲间变化缓慢，则脉冲宽度调制波x p(t)可以表示为：（2）其中，。
无需作频谱分析，由式（2）可以看出脉冲宽度信号由语音信号x(t)加上一个直流成分以及相位调制波构成。
当时，相位调制部分引起的信号交迭可以忽略，因此，脉冲宽度调制波可以直接通过低通滤波器进行解调。
二、数字脉冲宽度调制器的实现：实现数字脉冲宽度调制器的基本思想参看图2。
图中，在时钟脉冲的作用下，循环计数器的5位输出逐次增大。
5位数字调制信号用一个寄存器来控制，不断于循环计数器的输出进行比较，当调制信号大于循环计数器的输出时，比较器输出高电平，否则输出低电平。
循环计数器循环一个周期后，向寄存器发出一个使能信号EN，寄存器送入下一组数据。
在每一个计数器计数周期，由于输入的调制信号的大小不同，比较器输出端输出的高电平个数不一样，因而产生出占空比不同的脉冲宽度调制波。
PWM（脉冲宽度调制PulseWidthModulation）原理
PWM（脉冲宽度调制PulseWidthModulation）原理1、 PWM原理2、调制器设计思想3、具体实现设计⼀、 PWM（脉冲宽度调制Pulse Width Modulation）原理：脉冲宽度调制波通常由⼀列占空⽐不同的矩形脉冲构成，其占空⽐与信号的瞬时采样值成⽐例。
图1所⽰为脉冲宽度调制系统的原理框图和波形图。
该系统有⼀个⽐较器和⼀个周期为Ts的锯齿波发⽣器组成。
语⾳信号如果⼤于锯齿波信号，⽐较器输出正常数A，否则输出0。
因此，从图1中可以看出，⽐较器输出⼀列下降沿调制的脉冲宽度调制波。
通过图1b的分析可以看出，⽣成的矩形脉冲的宽度取决于脉冲下降沿时刻t k时的语⾳信号幅度值。
因⽽，采样值之间的时间间隔是⾮均匀的。
在系统的输⼊端插⼊⼀个采样保持电路可以得到均匀的采样信号，但是对于实际中tk-kTs<（1）其中，x{t}是离散化的语⾳信号；Ts是采样周期；是未调制宽度；m是调制指数。
然⽽，如果对矩形脉冲作如下近似：脉冲幅度为A，中⼼在t = k Ts处，在相邻脉冲间变化缓慢，则脉冲宽度调制波x p(t)可以表⽰为：（2）其中，。
⽆需作频谱分析，由式（2）可以看出脉冲宽度信号由语⾳信号x(t)加上⼀个直流成分以及相位调制波构成。
当时，相位调制部分引起的信号交迭可以忽略，因此，脉冲宽度调制波可以直接通过低通滤波器进⾏解调。
⼆、数字脉冲宽度调制器的实现：实现数字脉冲宽度调制器的基本思想参看图2。
图中，在时钟脉冲的作⽤下，循环计数器的5位输出逐次增⼤。
5位数字调制信号⽤⼀个寄存器来控制，不断于循环计数器的输出进⾏⽐较，当调制信号⼤于循环计数器的输出时，⽐较器输出⾼电平，否则输出低电平。
循环计数器循环⼀个周期后，向寄存器发出⼀个使能信号EN，寄存器送⼊下⼀组数据。
在每⼀个计数器计数周期，由于输⼊的调制信号的⼤⼩不同，⽐较器输出端输出的⾼电平个数不⼀样，因⽽产⽣出占空⽐不同的脉冲宽度调制波。
脉冲宽度调制型功率放大器的原理
脉冲宽度调制型功率放大器（PWM Power Amplifier）是一种应用广泛的功率放大器，在许多领域都有着重要的作用。
它通过调节信号的脉冲宽度，来控制输出信号的功率。
在这篇文章中，我们将深入探讨脉冲宽度调制型功率放大器的原理，以及其在各个领域的应用。
1. 脉冲宽度调制型功率放大器的基本原理脉冲宽度调制型功率放大器是一种非线性功率放大器，其基本原理是通过控制输入信号的脉冲宽度，来控制输出信号的功率。
在PWM功率放大器中，输入信号通常是一个脉冲信号，其脉冲宽度的变化会直接影响输出信号的功率。
2. PWM功率放大器的工作过程在PWM功率放大器中，输入信号的脉冲宽度是通过开关管或其他调制器件来控制的。
当输入信号的脉冲宽度增大时，开关管的通态时间增加，输出信号的功率也随之增大。
反之，当输入信号的脉冲宽度减小时，输出信号的功率也减小。
通过控制脉冲宽度，可以灵活地调节输出信号的功率。
3. PWM功率放大器的优点和应用PWM功率放大器具有功率利用率高、输出波形质量好、成本低廉等优点，因此在工业控制、通信系统、音频放大器等领域都有着广泛的应用。
在工业控制中，PWM功率放大器常常用于驱动电机、控制照明等；在通信系统中，PWM功率放大器则常用于调制信号的功率放大；在音频放大器中，PWM功率放大器可以提供高保真度的音频输出。
4. 个人观点和结论在我看来，脉冲宽度调制型功率放大器作为一种非常重要的功率放大器类型，在现代技术应用中具有着不可替代的地位。
它不仅在工业控制、通信系统、音频放大器等领域发挥着重要作用，同时也通过其高功率利用率、优质的输出波形等特点，为现代技术的发展提供了强大的支持。
总结而言，脉冲宽度调制型功率放大器的原理是通过调节输入信号的脉冲宽度来控制输出信号的功率。
它在各个领域都有着广泛的应用，且具有诸多优点。
相信随着技术的不断进步，脉冲宽度调制型功率放大器将会在更多的领域发挥作用，为人类社会的进步做出更多的贡献。
脉冲宽度调制
脉冲宽度调制脉冲宽度调制（Pulse Width Modulation，PWM）是一种用模拟方法来表达数字化级别所使用的传输手段。
它具有高灵敏度、耐用性强、信号品质Թռ等优点。
该传输会由脉宽调制信号编码而成，包括有：脉冲宽度调制（Pulse Width Modulation，PWM）是一种改变信号脉冲的宽度，以控制电力输出的技术。
它通过改变周期性脉冲的脉冲宽度来指示输出的大小。
通常，是用模拟方法来表达数字化级别。
基本的PWM电路将通过一个脉冲信号通过一个电路来控制电压或电流的最大值。
它的原理是：通过以固定周期发送脉冲，并以不同宽度和幅度的脉冲，来控制输出信号的大小。
脉冲宽度调制信号是一个连续的高频脉冲所组成的、重复的模式，它和载波相对应（而不是直接对应）。
三、应用脉冲宽度调制技术在很多领域里有着广泛的应用，例如：1、电动和气动机器：PWM用于控制电动机和气动机器的速度，以及机器所受的力。
2、自动化系统：PWM技术用于控制不同设备的精度和计算功能，包括自动化控制系统（如处理器控制器系统）以及测量仪器系统。
3、信号检测：PWM技术用于检测不同电子信号的质量，以鉴别传送的信号是否正确。
4、通信系统：PWM技术用于多种通信系统，可用于高速数据传输或低信号传播等。
四、优势PWM技术具有一定的优势，如高灵敏度、耐用性强、信号品质Թռ、降低失真等优点。
它还能够减少电子设备的功耗，同时可以提高设备的效率和可靠性。
五、常见PWM调制技术1、恒定频率PWM：这种调制技术的特点是信号的频率是一定的，可以用固定的控制操作来在基础频率上增加或减少PWM脉冲的宽度。
2、变频率PWM：它的特点在于固定频率的变化，可以通过改变PWM脉冲的宽度来改变信号的频率，有效地提高噪声位数。
3、脉冲调制：Pulse Modulation方式用脉冲信号来表达不同频率，以更大的精度来控制电压和电流输出，以及提高系统的可靠性。
4、模拟调制： Analog modulation方式利用复杂的模拟技巧来模拟电力信号，从而达到调制的目的。
脉冲宽度调制电路
脉冲宽度调制电路
▪ 原理 ▪ 电路图 ▪ 工作过程及波形 ▪ 特点
脉冲宽度调制电路原理
脉冲宽度调制电路利用对传感器电容的充、放电，使电路输出脉 冲的宽度随电容式传感器的电容量变化而变化，并通过低频滤波器得到 对应于被测量变化的直流信号。
脉冲宽度调制电路图
脉冲宽度调制电路工作原理添Fra bibliotek幻灯片标题 - 5
脉冲宽度调制电路主要由比较器，双稳态触发器及电容充、放电回路组成。 当双稳态触发器输出Q为高电平时，通过电阻R1对电容C1充电。此时的输出Q’为低电 平，电容C2通过二极管D2迅速放电，从而使G点被钳制在低电位。直到F点的电位高于参 考电压Uc时，比较器产生一个脉冲信号，触发双稳态触发器翻转，使A点成为低电位，电 容C通过二极管D迅速放电从而使F点被钳制在低电位。同时B点高电位，经R2向C2充电。 当G点电位被充至Ur时，比较器A2就产生一个脉冲信号。双稳态触发器再翻转一次后使A点 成为高电位，B点成为低电压。如此周而复始，就可在双稳态触发器的两输出端各自产生一 宽度受C1、C2调制的脉冲波形。
脉冲宽度调制电路波形
脉冲宽度调制电路特点
①可以获得比较好的线性输出。 ②双稳态的输出信号一般为100Hz ~ 1 MHz的矩形波。因此只需要经滤波器简单处理后即 可获得直流输出，不需要专门的解调器，且效率比较高。 ③电路采用直流电源。虽然直流电源的电压稳定性要求较高，但与高稳定度的稳频、稳幅 交流电源相比，还是容易实现的。
脉宽调制方波
脉宽调制方波
标题：脉宽调制方波的原理与应用
一、引言
脉宽调制（PWM）是一种功率控制方式，通过改变信号占空比来调节平均输出功率。
这种技术广泛应用于电力电子设备中，如开关电源、电机驱动器等。
二、脉宽调制方波的原理
脉宽调制方波是由一系列宽度可变的矩形脉冲组成。
这些脉冲的周期是固定的，但其宽度（即脉冲持续时间，或称“占空比”）可以变化。
占空比的变化使得方波的平均电压发生变化，从而实现了对输出功率的控制。
在 PWM 方波中，如果在一个周期内高电平的时间较长，那么方波的平均电压就较高；反之，如果低电平的时间较长，那么方波的平均电压就较低。
因此，通过调整占空比，我们可以改变方波的平均电压，从而实现对输出功率的控制。
三、脉宽调制方波的应用
1. 电机控制：PWM 方波常用于电机的转速和方向控制。
通过改变 PWM 方波的占空比，可以改变电机的平均电压，从而改变电机的速度。
同时，通过改变PWM 方波的相位，可以改变电机的旋转方向。
2. 开关电源：PWM 方波也常用于开关电源的设计。
通过改变 PWM 方波的占空比，可以改变电源的输出电压，从而满足不同的供电需求。
3. LED 照明：在 LED 照明系统中，PWM 方波被用来调整 LED 的亮度。
通过改变 PWM 方波的占空比，可以改变 LED 的平均电流，从而改变其亮度。
四、总结
脉宽调制方波是一种非常实用的功率控制方式，它能够有效地调节输出功率，且具有体积小、效率高等优点。
随着电力电子技术的发展，PWM 方波的应用将越来越广泛。
脉冲宽度调制(PWM)技术原理
一、PWM技术原理由于全控型电力半导体器件的出现，不仅使得逆变电路的结构大为简化，而且在控制策略上与晶闸管类的半控型器件相比，也有着根本的不同，由原来的相位控制技术改变为脉冲宽度控制技术，简称PwM技术。
PwM技术可以极其有效地进行谐波抑制，在频率、效率各方面有着明显的优点使逆变电路的技术性能与可靠性得到了明显的提高。
采用PwM方式构成的逆变器，其输人为固定不变的直流电压，可以通过PwM技术在同一逆变器中既实现调压又实现调频。
由于这种逆变器只有一个可控的功率级，简化了主回路和控制回路的结构，因而体积小、质量轻、可靠性高。
又因为集凋压、调频于一身，所以调节速度快、系统的动态响应好。
此外，采用PwM技术不仅能提供较好的逆变器输出电压和电流波形，而且提高了逆变器对交流电网的功率因数。
把每半个周期内，输出电压的波形分割成若干个脉冲，每个脉冲的宽度为每两个脉冲间的间隔宽度为t2，则脉冲的占空比γ为此时，电压的平均值和占空比成正比，所以在调节频率时，不改变直流电压的幅值，而是改变输出电压脉冲的占空比，也同样可以实现变频也变压的效果。
二、正弦波脉宽调制(sPwM）1．sPwM的概念工程实际中应用最多的是正弦PwM法(简称sPwM)，它是在每半个周期内输出若干个宽窄不同的矩形脉冲波，每一矩形波的面积近似对应正弦波各相应每一等份的正弦波形下的面积可用一个与该面积相等的矩形来代替，于是正弦波形所包围的面积可用这N个等幅(Vd)不等宽的矩形脉冲面积之和来等效。
各矩形脉冲的宽度自可由理论计算得出，但在实际应用中常由正弦调制波和三角形载波相比较的方式来确定脉宽：因为等腰三角形波的宽度自上向下是线性变化的，所以当它与某一光滑曲线相交时，可得到一组幅值不变而宽。
度正比于该曲线函数值的矩形脉冲。
若使脉冲宽度与正弦函数值成比例，则也可生成sPwM波形。
在工程应用中感兴趣的是基波，假定矩形脉冲的幅值Vd恒定，半周期内的脉冲数N也不变，通过理论分析可知，其基波的幅值V1m脉宽δi有线性关系在进行脉宽调制时，使脉冲系列的占空比按正弦规律来安排。
PWM(脉冲宽度调制)原理与实现
(2)PWM （脉冲宽度调制）原理与实现 1、 PWM 原理 2、 调制器设计思想 3、 具体实现设计一、 PWM （脉冲宽度调制 Pulse Width Modulation ）原理：脉冲宽度调制波通常由一列占空比不同的矩形脉冲构成，其占空比与信号的瞬时采样 值成比例。
图1所示为脉冲宽度调制系统的原理框图和波形图。
该系统有一个比较器和一 个周期为Ts 的锯齿波发生器组成。
语音信号如果大于锯齿波信号，比较器输出正常数 否则输出0。
因此，从图1中可以看出，比较器输出一列下降沿调制的脉冲宽度调制波。
H 谁制泉理国 Lb ）関制的渥形酣通过图1b 的分析可以看出，生成的矩形脉冲的宽度取决于脉冲下降沿时刻 tk 时的语音信号幅度值。
因而，采样值之间的时间间隔是非均匀的。
在系统的输入端插入一个采样保持电路可以得到均匀的采样信号，但是对于实际中 tk-kTs<<Ts 的情况，均匀采样和非均匀 采样差异非常小。
如果假定采样为均匀采样，第k 个矩形脉冲可以表示为：毎二（喝）]（1）其中，x{t}是离散化的语音信号；Ts 是采样周期；6 是未调制宽度；m 是调制指数。
然而，如果对矩形脉冲作如下近似：脉冲幅度为 A ，中心在t = k Ts 处，'变化缓慢，则脉冲宽度调制波X p （t ）可以表示为：A r®x （0 対一 [l 十4迟一在相邻脉冲间^(0 = —其中，兀。
无需作频谱分析，由式(2)可以看出脉冲宽度信号由语音信号x(t)加上一个直流成分以及相位调制波构成。
当兀心时，相位调制部分引起的信号交迭可以忽略，因此，脉冲宽度调制波可以直接通过低通滤波器进行解调。
二、数字脉冲宽度调制器的实现：实现数字脉冲宽度调制器的基本思想参看图2。
请坏计救器—时钟仁号u比君睜一殊冲劇匣韻槪汝再疗器RI2歆芋毗神竜嚏谓蕭器同构唱图中，在时钟脉冲的作用下，循环计数器的5位输出逐次增大。
5位数字调制信号用一个寄存器来控制，不断于循环计数器的输出进行比较，当调制信号大于循环计数器的输出时，比较器输出高电平，否则输出低电平。
脉宽调制的基本原理及其应用实例
脉宽调制的基本原理及其应用实例2009-12-16 20:17:00| 分类：驱动控制| 标签：|字号大中小订阅脉冲宽度调制(PWM)，是英文“Pulse Width Modulation”的缩写，简称脉宽调制，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。
一、脉冲宽度调制基本原理随着电子技术的发展，出现了多种PWM技术，其中包括：相电压控制PWM、脉宽PWM法、随机PWM、SPWM法、线电压控制PWM等，而在镍氢电池智能充电器中采用的脉宽PWM法，它是把每一脉冲宽度均相等的脉冲列作为PWM波形，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压，采用适当控制方法即可使电压与频率协调变化。
可以通过调整PWM的周期、PWM的占空比而达到控制充电电流的目的。
脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。
通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。
PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。
电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。
通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。
只要带宽足够，任何模拟值都可以使用PWM 进行编码。
脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。
通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。
PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。
电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。
通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。
只要带宽足够，任何模拟值都可以使用PWM进行编码。
脉冲宽度调制原理
脉冲宽度调制原理
脉冲宽度调制（Pulse Width Modulation，PWM）是一种常用的调制技术，通常用于将模拟信号转换为数字信号以及控制电子设备。
PWM通过改变脉冲信号的宽度来实现对信号的调制。
以下是脉冲宽度调制的原理和工作方式：
1. 原理：
- PWM将模拟信号转换为数字信号，通过改变脉冲信号的宽度（高电平持续时间）来表示模拟信号的大小。
- 脉冲的周期保持恒定，只有脉冲的宽度会根据模拟信号的大小而改变。
- 在PWM信号中，脉冲的占空比（高电平时间与周期的比值）决定了输出信号的幅度。
2. 工作方式：
- 设定一个固定的周期，通常称为PWM周期，以确定脉冲信号的基本频率。
- 根据模拟信号的大小，计算需要设定的脉冲宽度，即占空比。
- 生成PWM信号，根据模拟信号的大小改变脉冲的宽度，实现信号的调制。
3. 优点：
- PWM技术简单且高效，适用于数字控制电路。
- 可以精确控制输出信号的幅度，适用于需要精确控制的场合。
- PWM信号可以经过低通滤波器还原为模拟信号，实现数字到模拟的转换。
4. 应用：
- PWM广泛应用于电力电子、电机驱动、LED调光、音频放大器、无线通信等领域。
- 在电子设备中，PWM可用于控制电机的转速、调节电压、控制亮度等。
信号脉宽调制 电路
信号脉宽调制 电路
PWM电路的输出信号可以通过滤波电路进行平滑处理，得到与输入信号Vin幅度相关的 模拟信号。PWM技术在电机控制、音频放大、LED调光等领域广泛应用，可以实现高效的模 拟信号调制和控制。
需要注意的是，上述示意图中的电路仅为基本的PWM电路，实际应用中可能会有更复杂 的电路结构和控制方式，以满足具体的需求和性能要求。
信号脉宽调制 电路
信号脉宽调制（Pulse Wi来自th Modulation，PWM）是一种常用的调制技术，用于在数 字电路中模拟模拟信号。它通过改变信号的脉冲宽度来表示模拟信号的幅度。
下面是一个基本的PWM电路工作原理： 1. 工作原理：
- 输入信号Vin为模拟信号，其幅度决定了输出信号的脉冲宽度。 - 通过R1和R2，将输入信号Vin与电源电压+Vcc分压，得到一个中间电压。 - 中间电压通过C1进行滤波，得到一个平滑的直流电压。 - 输出信号Out为一个方波，其脉冲宽度由输入信号Vin决定。当输入信号Vin为高电平 时，输出信号为高电平，脉冲宽度较宽；当输入信号Vin为低电平时，输出信号为低电平，脉 冲宽度较窄。
pwm的工作原理
pwm的工作原理
PWM是脉冲宽度调制的缩写，是一种通过改变脉冲信号的占空比来实现对电压或电流的调节的技术。
其工作原理如下：
1. 首先，需要一个固定的时钟脉冲源，通常使用定时器来生成一个固定频率的时钟脉冲。
2. 然后，需要一个用于比较的参考信号，通常是一个可以连续变化的模拟信号，比如电压或电流。
3. 将参考信号与时钟脉冲进行比较。
如果参考信号低于时钟脉冲，那么输出的PWM信号为高电平；如果参考信号高于时钟脉冲，那么输出的PWM信号为低电平。
4. 改变脉冲信号的占空比来调节输出的电压或电流。
脉冲信号的占空比是指高电平所占的时间与周期的比值。
5. 当脉冲信号的占空比增加时，输出信号的电压或电流也会相应增加；当脉冲信号的占空比减小时，输出信号的电压或电流也会相应减小。
通过不断改变脉冲信号的占空比，PWM可以实现对输出信号的精确调节。
这种技术在许多电子设备中广泛应用，比如直流电机调速、LED亮度调节等。
脉冲宽度调制(PWM)技术原理
一、PWM技术原理由于全控型电力半导体器件的出现，不仅使得逆变电路的结构大为简化，而且在控制策略上与晶闸管类的半控型器件相比，也有着根本的不同，由原来的相位控制技术改变为脉冲宽度控制技术，简称PwM技术。
PwM技术可以极其有效地进行谐波抑制，在频率、效率各方面有着明显的优点使逆变电路的技术性能与可靠性得到了明显的提高。
采用PwM方式构成的逆变器，其输人为固定不变的直流电压，可以通过PwM技术在同一逆变器中既实现调压又实现调频。
由于这种逆变器只有一个可控的功率级，简化了主回路和控制回路的结构，因而体积小、质量轻、可靠性高。
又因为集凋压、调频于一身，所以调节速度快、系统的动态响应好。
此外，采用PwM技术不仅能提供较好的逆变器输出电压和电流波形，而且提高了逆变器对交流电网的功率因数。
把每半个周期内，输出电压的波形分割成若干个脉冲，每个脉冲的宽度为每两个脉冲间的间隔宽度为t2，则脉冲的占空比γ为此时，电压的平均值和占空比成正比，所以在调节频率时，不改变直流电压的幅值，而是改变输出电压脉冲的占空比，也同样可以实现变频也变压的效果。
二、正弦波脉宽调制(sPwM）1．sPwM的概念工程实际中应用最多的是正弦PwM法(简称sPwM)，它是在每半个周期内输出若干个宽窄不同的矩形脉冲波，每一矩形波的面积近似对应正弦波各相应每一等份的正弦波形下的面积可用一个与该面积相等的矩形来代替，于是正弦波形所包围的面积可用这N个等幅(Vd)不等宽的矩形脉冲面积之和来等效。
各矩形脉冲的宽度自可由理论计算得出，但在实际应用中常由正弦调制波和三角形载波相比较的方式来确定脉宽：因为等腰三角形波的宽度自上向下是线性变化的，所以当它与某一光滑曲线相交时，可得到一组幅值不变而宽。
度正比于该曲线函数值的矩形脉冲。
若使脉冲宽度与正弦函数值成比例，则也可生成sPwM波形。
在工程应用中感兴趣的是基波，假定矩形脉冲的幅值Vd恒定，半周期内的脉冲数N也不变，通过理论分析可知，其基波的幅值V1m脉宽δi有线性关系在进行脉宽调制时，使脉冲系列的占空比按正弦规律来安排。
脉冲宽度调制(PWM)调光法的工作原理
·常用调光方法与特 ·常见电光源的工作 ·采用IR21593的可调 ·采用UBA2021的电
原理与应用
电容以达到ZCS工作条件，这样即可进入ZVS工作方式，这是它的优点，同时EMI和功率开关管的电
应力可以明显降低，然而，如果脉冲占空比太小，以致电感电流不连续，将会失去ZVS工作特性，
并且由于供电直流电压较高，而使功率开关管上的电应力加大，这种不连续电流导通状态将导致电
2010-2-22
常用调光方法的工作原理
页码，3/6
脉冲调频调光法的局限性。
① 调光范围由调频范围决定，如果调频范围不大，则荧光灯功率调节范围也不大。
② 为了实现在低荧光灯灯功率工作条件下实现调光，则调频范围应很宽（即从25~50kHz）。由于 磁芯的工作频率范围、驱动电路、控制电路等原因都可能很限制荧光灯的调节范围。
/k-470.htm
2010-2-22
常用调光方法的工作原理
页码，5/6
应用可控硅相控工作原理，通过控制可控硅的导通角，将电网输入的正弦波电压斩掉一部分， 以降低输出电压的平均值，达到控制灯电路供电电压，从页实现调光。
可控硅相控调光对照明系统的电压调节速度快，调光精度高，调光参数可以分时段实光方法的工作原理
页码，6/6
0~wt1范围内可控硅不导通，这一范围叫做可控硅的控制角，可控硅控制角常用α表示；而在 wt1~π的相位区间可控硅导通，这一范围（见图4中的斜线部分）称为可控硅的导通角，常用φ表 示。同样在正弦交流电的负半周，对处于反向联接的另一只可控硅（相对于两个单向可控硅的反向 并联而言），在t2时刻（即相位角wt2）施加触发脉冲，使其导通。如此周而复始，对正弦波的每一 半周期控制其导通，获得相同的导通角。如果改变触发脉冲的触发时间（或相位），即改变可控硅 导通角φ（或控制角α）的大小。导通角越大电路的输出电压越高，相应灯负载的发光越亮。可 见，在可控硅调光电路中，电路输出的电压波形已经不再是正弦波了，除非调光电路工作在全导通 状态，即导通角为180°（或导通相位为π）。正是由于正弦波波形被破坏了，调光电路输出电压的 有效值发生了变化，实现了照明调光，但是由于正弦波波形被破坏，在电路中产生了许多高次谐 波，而其中只有基波电压、电流成分才做功，而高次谐波电压、电流不做功，产生了大量的无功功 率，使电源的利用率、功率因数下降，并且会由于高次谐波的引入，又会产生大量的高频谐波干 扰。所以可控硅调光法是一种较老，但又较为成熟的调光控制方法，在大功率照明调光控制应用场 合中有它的优势。
电力电子技术中的PWM调制技术是什么
电力电子技术中的PWM调制技术是什么在电力电子技术领域中，脉宽调制（PWM）技术是一种常用的调节电压或电流的方法。
PWM技术通过改变电压或电流的占空比（即高电平与总周期的比值）来实现对输出的调整。
本文将介绍PWM调制技术的基本原理及其应用。
一、PWM调制技术的基本原理PWM调制技术的基本原理是通过调节信号的脉冲宽度来控制输出电压或电流的大小。
PWM信号通常由一个固定频率的基准信号和一个可变宽度的调制信号叠加而成。
根据调制信号的宽度，可以将基准信号分为高电平和低电平两部分，从而实现对输出信号的控制。
PWM调制技术的原理可以通过以下公式来表示：V_avg = (D/T) * V_ref其中，V_avg表示输出电压（或电流）的平均值，D表示调制信号的脉冲宽度，T表示基准信号的周期，V_ref表示基准电压（或电流）。
通过调整调制信号的占空比D/T，可以实现对输出信号的精确控制。
当D/T=0时，输出信号的平均值为0；当D/T=1时，输出信号的平均值等于基准信号的幅值。
通过改变D/T的值，可以在这两个极限之间调节输出信号的大小。
二、PWM调制技术的应用1. 电力转换器在电力转换器中广泛应用PWM调制技术。
通过PWM技术，可以精确控制电力转换器的输出波形，以满足不同的需求。
例如，在直流-交流变换器（DC-AC）中，PWM技术可以用来实现对输出交流电压的频率和幅值的调节。
在交流-直流变换器（AC-DC）中，PWM技术可以用于实现对输出直流电压的稳定控制。
2. 变频驱动器PWM调制技术也被广泛应用于变频驱动器中。
变频驱动器通过调节电机的频率和电压，实现对电机转速的控制。
PWM技术可以精确地控制电机供电的电压和频率，从而实现对电机转速的调节。
这种调制方法可以提高电机的效率和响应速度。
3. LED调光在LED照明领域，PWM调制技术被用于实现LED的调光。
通过改变PWM信号的占空比，可以控制LED的亮度。
由于LED的亮度与电流的关系是非线性的，PWM调制技术可以提供更精确的亮度控制，而且可以降低功耗。
PWM的基本原理及其应用实例
PWM的基本原理及其应用实例1. PWM的基本原理脉宽调制（PWM），是一种电脉冲宽度变化的模拟调制技术。
它通过改变电信号脉冲的宽度，来传递模拟信号。
PWM的基本原理可以总结如下：•脉冲宽度调制： PWM信号的基本特点是强度恒定，即信号的幅度不变，只是脉冲的宽度发生变化。
•周期和频率： PWM信号由一个周期组成，周期是两次信号脉冲的时间间隔。
频率是每秒钟的周期数，常用单位为赫兹（Hz）。
•占空比： PWM信号的占空比是指高电平占一个周期时间的比例。
通常用百分比来表示。
•模拟信号传输： PWM信号通过改变脉冲的宽度来传输模拟信号。
脉冲宽度越宽，表示模拟信号的幅度越大；脉冲宽度越窄，表示模拟信号的幅度越小。
脉宽调制的过程中，通常使用一个可调节占空比的计时器来实现。
通过改变计时器的计数值，可以改变脉冲的周期和宽度，从而实现对PWM信号的调节。
2. PWM的应用实例PWM技术在许多领域都有广泛的应用。
以下是几个常见的应用实例：2.1 电机控制PWM技术在电机控制中起到关键作用。
通过调整PWM信号的占空比，可以控制电机的转速和转向。
具体应用如下：•电机驱动： PWM信号用于驱动直流电机、步进电机和无刷直流电机等。
通过改变PWM信号的占空比，可以控制电机的速度。
•电机方向：通过将两个PWM信号交替使用，可以控制电机的正反转。
2.2 照明控制PWM技术在照明控制中也有着广泛的应用。
通过调整PWM信号的占空比和频率，可以实现灯光的亮度和颜色调节。
具体应用如下：•LED调光： PWM信号用于调节LED灯的亮度。
通过改变PWM信号的占空比，可以调整LED灯的亮度。
•RGB灯控制： PWM信号用于控制RGB灯的颜色。
通过改变不同PWM信号的占空比，可以实现对各个颜色通道的控制。
2.3 电源变换器PWM技术在电源变换器中也有着重要的应用。
通过调整PWM信号的占空比和频率，可以实现电源的高效变换和稳定输出。
具体应用如下：•DC-DC变换器： PWM信号用于控制DC-DC变换器的输出电压。
