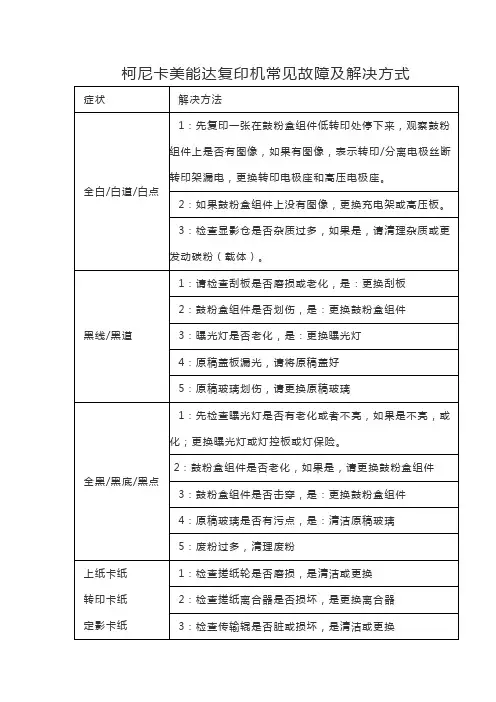

柯美数码复印机故障代码及维修模式

柯美数码复印机故障代码及维修模式

美能达故障代码故障名称检测时机

柯美数码复印机维修代码、维修模式

C0000 主马达故障

• 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。

C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）

• 具体内容请参考选购件维修手册(AFR-19)。

C0045 定影冷却风扇马达故障

• 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。

C004E 电源冷却风扇马达故障

• 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。

C0070 主加粉马达故障

• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。

• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续

2 秒钟输出低电平(LOW) 信号。

C0210 图像转印电压异常

• 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。

C03FF 模式设置不当• 对维修模式中“调整”的“模式设置”设置不正确。

C0500 预热故障

• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

从室温到100C: 35 秒

从100C 到140C: 25 秒

从140C 到完成预热循环：20 秒

C0500

预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011

• 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

从室温到6OC: 4 秒

从6OC 到10OC: 2 秒

从10OC 到13OC: 1 秒

从13OC 到155C: 0.5 秒

C0501

预热故障2 （对于具有两个定影辊加热灯的型号）* 仅限于Di2011

• 预热循环开始后30 秒内，定影辊副热敏电阻未检测到预定的温度，因而未完成预热循环。

• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

从室温到60C: 7 秒

从60C 到10OC: 2 秒

从10OC 到13OC: 1 秒

从130C 到155C: 0.5 秒

C0510 定影故障（定影温度异常低）

• 待机状态下，定影辊热敏电阻检测的温度在规定时间内维持在120C （对于具有两个定影辊加热灯的型号为105OC）以下。

• 打印循环期间，定影辊热敏电阻检测的温度在规定时间内维持在120C （对于具有两个定影辊加热灯的型号为105OC）以下。

C0511定影故障（定影温度异常低2）*仅限于Di2011

• 待机状态下，定影辊副热敏电阻检测的温度在规定时间内维持在105OC 以下。

• 打印循环期间，定影辊副热敏电阻检测的温度在规定时间内维持在105OC 以下。

C0520 定影故障（定影温度异常高）

• 定影辊热敏电阻检测的温度在规定时间内维持在240C以上。

C0521

定影故障（定影温度异常高2）*仅限于Di2011

• 定影辊副热敏电阻检测的温度在规定时间内维持在240OC以上。

C0650 扫描器原位感应器故障

• 在扫描运动结束时以及在二次遮光期间，扫描器马达(M5) 接通且使扫描器回到原位的序列已执行到规定的序列数，但扫描器原位感应器(PC10) 还没有从高电平

(HIGH) 变到低电平(LOW)。

• 在扫描原位感应器的原位确认运动结束时以及在二次遮光期间，扫描器马达(M5) 接通且扫描运动已经开始执行到所设定的序列数，但扫描器原位感应器(PC10) 还没有从低电平(LOW) 变到高电平(HIGH)。

C0B60分页格切换马达故障（仅在安装选购件JS-204 时）

* 具体内容请参考选购件维修手册(JS-204)。

C0B80移位马达故障（仅在安装选购件OT-103 时）

* 具体内容请参考选购件维修手册(OT-103)。

C0F32 ATDC 感应器故障

• 主马达(M1) 开始转动2 秒后，ATDC 感应器(UN1) 的测量值小于5% （大于4.63 V）。• 主马达(M1) 开始转动2 秒后，ATDC 感应器(UN1) 的测量值为19% 或更大（1.41 V 或更小）。

C0F33 ATDC 感应器调整不当

• 在作为ATDC感应器自动调整操作一部分的ATDC感应器(UN1) 的数据采样开始后1 秒内，对ATDC 控制电压的调整没有完成。

• 在ATDC 感应器自动调整操作过程中，ATDC 感应器控制电压在5.39 V 至8.15 V 的范围之外。

C1038 引擎连接故障

主板(PWB-A) 与控制电路板(PWB-C/C) 连接故障

• 经过1.5 秒或更长时间后，还没有确认信号从主板(PWBA)传到控制电路板(PWB-C/C)。• 一个错误命令信号从控制电路板(PWB-C/C) 传到主板(PWB-A)。

• 一个错误命令信号从主板(PWB-A) 传到控制电路板(PWB-C/C)。

C1200 ASIC/ 内存故障
