徕卡Sprinter数字水准仪观测数据处理程序设计与应用
徕卡 DNA中文数字水准仪 说明书
徕卡08款DNA 中文数字水准仪徕卡DNA 中文数字水准仪——领先技术，打造行业标准就在这里：世界第一台数字水准仪创造者——徕卡全新推出的第二代数字水准仪！亲切的中文字体、时尚的外观设计、符合人体工程学的合理搭配、市场上最大的LC 显示屏，这一切都成为让人们投注无限热情的理由。
当然还包括：先进的电子技术，卓越的光学机械系统、与TPS700全站仪同样设计理念的操作面板。
徕卡新一代水准仪给测量引入了新的行业标准。
08款最新机载软件等级水准测量利器数据证实优势，事实胜于雄辩节省50%的时间实践证明：与传统水准仪相比，采用徕卡数字水准仪可以节省将近50%的工作时间。
这主要得益于数字保存在存储器内减少了手工输入、记录时间，所得数据直接由PC 卡转入计算机，测量超限自动提醒无需人工比较，可靠性也大大提高。
测量轻松无误测量、记录水准尺的高程与距离，只需轻按一个键就可完成。
好处是：不存在读数错误，不需要手工抄写、记录和计算。
1007550250完全符合国家规范增加前后视距差、最近视距限差检测；增加返测程序，满足现行一二等水准测量规范要求；增加单程双转点程序，大幅提高三四等水准测量作业效率。
完全为中国用户度身定制程序由徕卡上海软件中心组织开发，充分考虑中国用户的作业习惯和现行国家规范的要求；可以根据用户的要求对软件进行升级修改，大大缩短软件升级周期。
测量 数据分析 后处理从建筑测量到一等水准，所有水准测量都能让徕卡D NA10和D NA03水准仪胜任。
实用的机载测量程序、液晶显示屏、字母数字式混合键盘帮助您轻松、快速、高效的完成测量任务。
地形测图与线路水准高度自动化的作业程序让观测者从大量的键盘操作中解脱出来。
限差检校使测量结果更为可靠。
面水准水准测量要测哪些数据完全由您做主。
“简单测量”程序适用于直接读尺和测距，或者大量测点。
另外快速编码功能允许在测量时对测量线路、水准点进行注记。
在线路水准测量中，大屏幕的好处更为明显。
莱卡GPS数据处理步骤

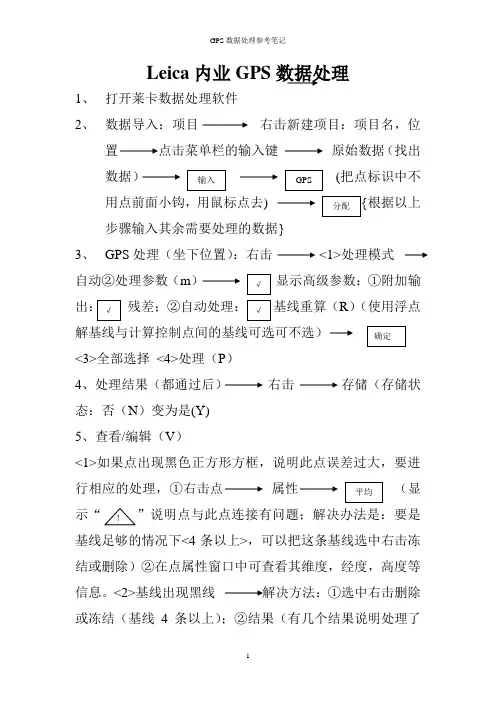

Leica 内业GPS数据处理1、 打开莱卡数据处理软件2、 数据导入：项目 右击新建项目：项目名，位置 点击菜单栏的输入键 原始数据（找出数据） (把点标识中不用点前面小钩，用鼠标点去) 根据以上步骤输入其余需要处理的数据}3、 GPS 处理（坐下位置）：右击 <1>处理模式 自动②处理参数（m ） 显示高级参数：①附加输基线重算（R ）（使用浮点解基线与计算控制点间的基线可选可不选） <3>全部选择 <4>处理（P ）4、处理结果（都通过后） 右击 存储（存储状态：否（N ）变为是(Y)5、查看/编辑（V ）<1>如果点出现黑色正方形方框，说明此点误差过大，要进行相应的处理，①右击点 属性 （显示“基线足够的情况下<4条以上>，可以把这条基线选中右击冻结或删除）②在点属性窗口中可查看其维度，经度，高度等信息。
<2>基线出现黑线 解决方法：①选中右击删除或冻结（基线4条以上）；②结果（有几个结果说明处理了几次）；从最新处理中的基线选项中找到那条有问题的基线右击分析；分析那颗卫星采集数据中那些时段有问题，从中找到这个基线的两连接点，在测点右边窗口中的长方块“ ”中右击 卫星窗口：空白处右击 开窗（排除），然后选中有问题的卫星时段（一次性同时选） <3>完成上面操作后，重新处理数据。
6、平差<1>与分析 <2>网平差计算空白处右击 <3>计算闭合环 <4>结果 网（N ） 查看F 检验是否通过。
Leica 内业处理——坐标装换1、 新建坐标<1>投影工作区域右击“新建”名字GAUSS —9类型：TM （横轴墨卡托投影）东坐标 5000000.0m 中央子午线 90度00分00秒 E区域宽度：3度0分00秒<2>坐标系统工作区域右及“新建”名字：BEIJING54投影选择：刚才所新建的“GAUSS —9”（意为：高斯投影，中央子午线为9度）2、新建项目（用来存储当地坐标）<1>项目 工作区域右击“新建”、任务名：LOCAL （本地）点击 ：坐标系统选择刚才新建的“BEIJNG54” 付与这个系统。
各种徕卡监测解决方案功能、特点和对比v1
徕卡监测解决方案功能、特点和对比1.瑞士全站仪机载软件－Monitor1.1 产品特点：1.免费（仅对TCA2003）2.学习方便3.操作简单4.使用简单5.数据直接存储在PC卡上6.测量的数据没有经过检核7.数据格式是徕卡GSI格式，需要手动转换格式才能进行数据处理8.原始数据不能成表格展现9.没有直接配套的数据后处理软件1.2 适用范围：1.流动式监测2.简单的要求不高的监测2.上海软件中心软件－机载多测回测量＋后处理（ DAM）2.1 产品特点：1.操作简单2.易学易懂3.能设置测量数据限差4.数据超限时能提示重测5.限差设置灵活6.只需要学习一次7.自动测量8.测量得到的数据都是符合国家规范的合格的数据9.数据直接存储在PC卡上10.自动生成可打印表格11.适合流动方式测量12.测量数据后处理精度最高13.传统边角测量方法的全程自动化解决方案14.易于专业测量人员认同和使用，易于接受这个方法15.数据不能实时处理，不能实时出图表2.2 适用范围：1、流动式监测2、对实时监测要求不高或者不要求实时监测3、可以进行用于变形控制网的半自动观测、可以和传统的人工观测方式的数据记录格式完全兼容，可以实现多台TCA交会等高精度测量和监测应用3.徕卡GeoMoS系统3.1 TCA+GeoMoS单站版套装3.1.1 产品特点：1.多语言兼容多传感器的大地测量监测软件系统，具有中文界面；2.支持多用户进入的大型数据库SQL Server 2005 ；3.可以连接、控制和处理一台TCA自动全站仪，并可以按照用户要求扩展一个数字气象传感器对TCA测量进行自动实时气象改正。
4.强大的事件管理能力（超限、电力故障、盗窃）；5.测量区域的气象网络建模（气象模型）；6.精确管理复杂的测量流程；7.可使用电缆、无线数据链、调制解调器、GSM、LAN和WAN自动完成数据通讯的同步和分配；8.可以支持用户自定义变形限差控制并实时监控和报警；9.可以提供实时图表和过程曲线实时在线分析监测的数据；10.提供与其他用户系统的接口(ASCII、DGN、WMF、标准Excel格式)11.提供数据备份和存档功能；12.可以升级到提供和徕卡GPS Spider软件协同作业以平衡监测系统的负载和实现更加复杂强大的GPS后处理解算功能，实现分布式系统的整体构架。
徕卡测量办公室简易操作
徕卡测量办公室简易操作徕卡测量是一种高精度、高效率的测量方法，通常应用于建筑、土木工程等领域。
在办公室中进行简易操作，主要是指在办公室环境下使用徕卡测量仪器进行测量的方法与步骤。
以下是一种简易办公室测量操作的1200字以上的详细步骤：1.预备工作在开始测量之前，首先需要准备好徕卡测量仪器和相关附件。
确保测量仪器的电池电量充足，并连接好必要的电缆。
检查仪器的部件和操作按钮是否正常，确保测量仪器处于良好的工作状态。
同时，还需要准备好必要的测量标志物，如测量杆、测量尺等。
2.设置基准点在办公室测量中，首先需要确定一个基准点。
基准点可以是办公室内的一个固定位置，如墙角、柱子等。
将测量仪器放置在基准点上，并进行水平调整，使仪器的水平仪指示器达到水平状态。
3.定位目标点根据需要测量的具体要求，确定办公室中的目标点位置。
目标点可以是桌面、墙壁或其他待测物体的特定位置。
利用徕卡测量仪器的指示功能，将测量仪器对准目标点，并进行精确定位。
4.进行测量操作按下徕卡测量仪器上的测量按钮，开始进行测量操作。
在测量过程中，可以根据需要选择不同的测量模式，如水平测量、垂直测量、角度测量等。
根据仪器的指示，将测量仪器对准目标点，并进行测量。
5.记录测量结果测量完成后，将测量结果记录下来。
可以使用办公软件，如Excel等，记录测量数据。
根据需要，可以计算出测量结果的平均值、标准差等统计指标。
同时，还可以将测量结果进行图形化处理，生成测量图表。
6.分析与应用测量结果根据测量结果，进行数据分析和应用。
根据测量结果的统计指标，判断测量结果的准确性和可信度。
如果发现测量误差较大，则需要重新进行测量操作。
根据测量结果，可以进行进一步的设计、规划和调整。
例如，在办公室装修中，可以根据测量结果调整家具、灯具等的布置位置和高度。
7.仪器的维护与存放测量仪器在办公室测量操作后，需要进行适当的维护与存放。
清洁仪器的外观和镜头，保持仪器的整洁。
将测量仪器放回仪器箱中，防止灰尘和湿气的侵入。
电子水准仪 徕卡sprinter250 科傻平差
欢迎使用徕卡sprinter250/350电子水准仪，为了你能更快熟悉和掌握本机特性本章，主要讲解sprinter250/350后期内业上的数据下载，电子表格生成，及利用第三方软件进行数据平差一. 数据下载找到正确的端口，进行数据下载sprinter250/350只能用自带的（水晶头+USB）线揽进行数据下载1.电脑上安装好（水晶头+USB）的驱动2.安装数据下载软件sprinter Dataloader中文版3.水晶头连接仪器电池仓端口，USB端连接电脑4.打开sprinter Dataloader软件5.点击第二步之后，会弹出对话框，找到E-RECORD.TXT的文件，单独将其复制粘贴到桌面，重新命名（项目，或者时间）例如：20180224.TXT 以待备用二. 电子表格生成sprinter250/350电子表格的生成需要用到一个新的软件（sprinter Format格式转换软件），请在仪器配送的光盘或在官网上下载1.打开sprinter Format软件2.点击第三步打开数据，找到桌面上的并打开20180224.TXT，选择相对应线路，点击就可以生成表报了3.报表样式三．高程数据平差（第三方平差软件科傻）通过查看生成的电子表格，每一站的高差，每一站的距离（前距+后距）都是已知，就可以通过科傻进行平差1.编制科傻高程平差所需的in1文件格式(每测段的高差+每测段的距离通过电子表格查询到) 进行如下编制注意单位A1,500.000A1,A2,1.300（m）,0.5（km）A2,A3,1.200,0.5A3,A1,-2.501,0.82.通过科傻即可查询闭合差、平差结果、平差报告3.由于涉及测量学科知识，在此不再多做论述。
关于科傻平差相关问题，可联系本人私下交流4.科傻平差软件是一款实用的平差软件，对于电子水准仪而言，只要能生出电子表格来，我们都可以用其数据经整理后，再用其平差。
济业2014-47 天宝及徕卡电子水准仪大数据预处理程序
天宝与徕卡电子水准仪数据预处理程序说明报告陈礼坤贾克永审定：赵振刚共 11 页中铁工程设计咨询集团某某某某某某2015年01月某某1、程序开发背景随着测量仪器的开展和工程对施工精度要求的的提高，电子水准仪日益广泛地应用于各种工程测量中，其中天宝的DiNi系列电子水准仪和徕卡的DNA03电子水准仪占有较大的市场率。
虽然数字水准仪已经帮助人们实现了读数自动化，记录电子化，并且相比传统的光学水准仪，减少了人为读数误差。
但如何对外业观测的电子记录数据进展精度检查和外业观测质量的评定，这也是一个比拟具体而又复杂的问题。
并且在实际内业处理工作中，我们有时需要测站以与测段的详细信息、最后还要将数据整理成平差文件〔.in1数据格式〕，如果都采用人工识别，手工复制、粘贴，然后在EXCEL表格中计算的方法。
那么不仅内业的工作量大，而且步骤多，容易出错。
为此，笔者针对Trimble DiNi 03和徕卡DNA 03电子水准仪的数据观测文件格式特点，编写程序对电子水准仪的观测数据文件进展处理，使之自动读取外业观测数据，然后通过计算、比拟、精度评定，可以将原始观测数据直接转换成COSA平差软件的高差观测值文件，同时可以根据需要输出测段信息、测站信息、以与精度评定需要的相关数据文件，以方便下一步的数据处理，从而提高内业数据处理的精度和速度、实现水准测量从外业观测到内业平差的一体化。
2、程序功能2.1将读入的Trimble DiNi 03和徕卡DNA 03电子水准仪的观测数据经过计算，根据自定义的限差值，通过计算和判断，进展智能识别，对不合格的观测数据进展提示，最后得到外业观测精度的评定结果，并保存成CSV格式数据。
2.2根据计算的结果，得到测站统计数据文件和科傻软件支持的平差数据文件。
3、程序特色3.1 本程序采用易于交互操作的对话框模板和MSFlexGrid控件，在MFC开发环境下利用VC++ 计算机语言进展编写，整个程序的文件数据导入、导出均可直接在图表中呈现，便于数据的检查，程序界面简洁直观，功能清晰、易学易用。
莱卡电子水准仪操作规程
莱卡电子水准仪操作规程电子水准仪操作规程1.仪器的安置1.根据身高和观测姿势的舒适性，调节三脚架到合适的高度。
将脚架置于地面控制点上方，尽可能地将脚架面中心对准该点。
2.拧紧中心连接螺旋，将基座及仪器固定到脚架上。
3.移动脚架腿，并转动基座脚螺旋。
4.伸缩脚架腿整平水准器。
5.通过水准器的指示，转动基座脚螺旋以精确整平仪器。
6.通过移动三脚架头上的基座，将仪器精确对准地面点，然后旋紧中心连接螺旋。
7. 前后视距尺寸不超过五十米,标尺的方法是,应让水准气泡的面朝上。
2. 使用Leica Geo Office上载程序。
1.1在仪器窗口中选择DNA，并选择通讯端口DNA03新机载线路测量程序操作说明书 - John Shao - John Shao1.2完成后点Upload，进入下面界面1.3选择上载程序，然后点击“下一步”，程序开始上载，等待其完成。
线路测量1应用程序选择在仪器上按PROG 进入[应用程序界面]，用上下键选择线路测量2新建作业在[线路测量]中，选择[作业]按回车，进入如下界面：Job：作业名称；Oper：操作人员；Comt1：作业描述1；Comt2：作业描述2；：返回上一级，不创建作业。
：确认创建作业，进入下一步，线路测量设置。
Name：输入将要测量的线路名称；Meth：作业方法选择，本程序中有BF，aBF，BFFB，aBFFB四中方法可以选择； PtID：线路起始点点号； H0：线路起始点高程值； Staf1：标尺1描述； Staf2：标尺3. 描述；2.1线路测量方法选择线路测量方法中有BF双转点模式；BF常规模式；aBF往测（奇数站后前，偶数站前后）；aBF返测（奇数站前后，偶数站后前）；aBFFB往测（奇数站后前前后，偶数站前后后前）；aBFFB返测（奇数站前后后前，偶数站后前前后）；使用方向键选择返测或双转点测量模式。
1.选择BF双转点测量模式：2、选择BF常规测量模式：3.选择BFFB双转点测量模式：4、选择BFFB常规测量模式： 5、选择aBF返测模式： 6、选择aBF常规测量模式： 7、选择aBFFB返测模式： 8、选择aBFFB返测模式：选择方法后直接用进入下一步，进入常规或往测测量模式。
新版徕卡RTK常规应用方法介绍1026.doc
徕卡RTK常规应用方法介绍——————陈小乐整理一．一般性说明常按右下角PROG键，大概5秒松开，或者看到屏幕启动松开按键，开机。
开机后所看到的界面为：常点有上角X型图标会跳出一个对话框如下图：进去后，在未打开测量主界面之前会有一个提示框：传感器选择为GPS ，开机显示你可以选择“是”，或者“否”。
选“是”，下次还出现此界面，选“否”下次不再出现此界面。
在此界面下按F1（继续）进入以下界面：英文版中文版如果是英文版先设置成中文界面操作如下：选5按确定或者F1（CONT：继续）选3按F1选4按F1选择CHINESE_SINPLIFIED按F1此时会有提示信息按F4（OK）会回到测量主界面在此界面下同时按下USER+PROG两个键，关机，或者长按ESC。
只有在主界面下才能关机。
关机重启后就是中文界面了：二．配置集在主菜单界面：选择管理进去后：选择5配置集点击继续：新建：只需输入名称，然后保存：点击列表：选择“实时模式”，点击编辑：此时选择实时模式为“流动站”：实时数据可以选择“CMR/CMR+”或者“RTCM V3.1”此为对应河南省地质测绘院CORS站数据，如果出省请咨询当地数据格式。
此两个选项分别对应后边所要设置的源列表数据，分别对应，不可混淆。
其他项照此设置：点击F1→F1→F1回到主菜单选择5配置进入后为：在此界面选择4：接口设置进入先设置互联网，选中后点编辑在此，互联网选择“是”，然后端口选择如图所示，然后点击F5（设备）选择如图设备，IP 为“动态”最后点击F1（继续）：点CTRL设备名可以没有，这里不知道怎么去掉，APN必须填，填完点继续。
选择“实时”，点编辑：端口选择“网络1”：点击F1选“实时”后点F4（CTRL）：用户选“客户端”，服务器名称输入当地CORS站分配给你的名称，HOST，IP端口都由CORS站提供。
用触笔，或者手指点击“无”：新建：保存继续如此设置，继续选择智能天线，点编辑：点编辑使用设备选是，端口选择蓝牙1此时打开接收机（圆形天线）选择搜寻，选择搜索到的设备：继续选择“实时”点击编辑点击F2（流动）：照此图片设置后点GGA：点击继续：点F6（换页）：NTRIP选择“是”，下面输入CORS站给你的密码和账号点击“源”此时，上图中小人左边箭头下边应有一个@符号，如果没有此符号，说明网络不通，只有有次符号时才说明网络联通了。
徕卡全站仪测量说明
开机→程序→测量→设置作业，只需输入作业名即可，确定→设置限差，一般选默认，确定→选择坐标定向，按F4选择坐标，输入测站点点号坐标，确认，输入仪器高后出现“目标点输入”（即后视点输入）→选择坐标，输入后视点点号坐标，确定后输入棱镜高，测量后视点（测存或者测距加记录都可）→出现“结果”，按F1计算，设定，选择均值或旧值→提示测站和定向已经设置→测量未知点即可
搬站的时候：例如测站为2号点，后视为1号点，3号点为测量点，现要测4号点，4号点与测站2号点不通视，搬仪器至3号点，2号点作为新后视点。
作业不需要重新设置，只需再次设站即可：设站，选择坐标定向，F4选择列表，在列表里选择新测站3号点，确定，输入仪器高，确定。
显示目标点输入，F1列表选择2号点坐标，确认，输入棱镜高，瞄准后视点测量后视点（2号点），其余与上面一样
注意项：补偿器是否打开，测距模式（EDM）是否正确，P为棱镜测量，NP为免棱镜测量，棱镜类型是否选择正确。
徕卡数字水准仪操作说明2024
徕卡数字水准仪操作说明引言徕卡数字水准仪是一种高精度的测量工具，广泛应用于土木工程、建筑工程、测绘等领域。
本文将详细介绍徕卡数字水准仪的操作方法，包括仪器的基本概述、使用前的准备工作、操作流程及注意事项。
概述徕卡数字水准仪采用先进的激光技术和数字化处理，具备高精度、高稳定性和易操作的特点。
其主要组成部分包括主机、测距仪、支架等。
仪器通过激光测距系统测量水准观测点的高差，并将数据显示在屏幕上。
用户可以通过键盘进行设置和操作，实现测量、记录和数据导出等功能。
正文1. 使用前的准备工作1.1 确认仪器的完好性和稳定性：在使用之前，需要检查仪器的各个部分是否完好，并进行校准和调整。
如发现仪器有损坏或失调的情况，应及时修复或更换。
1.2 安装和调整支架：将支架安装在水平平台上，并进行水平调整。
确保支架在使用过程中的稳定性和准确性。
2. 操作流程2.1 设置仪器参数：根据实际需求，设置仪器的参数，包括单位、测量模式、高差限值等。
参数的设置直接影响到测量结果的精度和准确性。
2.2 定位水准观测点：根据测量任务的要求，选择合适的测量点，并将仪器安置在合适的位置。
注意选择平稳、无障碍、无干扰的地点。
2.3 开始测量：根据仪器的提示，对目标点进行测量。
仪器会自动记录和计算高差值，并在屏幕上显示出来。
当测量完成后，可以进行数据的保存和导出。
2.4 数据处理和分析：通过相关软件或工具对测量数据进行处理和分析，以得到更精确的结果。
可以绘制高差曲线，进行误差检查和校正，提高测量的可靠性和准确性。
2.5 记录和报告：将测量结果记录下来，并编写测量报告。
报告应包括测量数据的详细信息、误差分析和结论等，以满足工程测量和监测的需求。
3. 注意事项3.1 操作安全：在使用数字水准仪时，应注意操作安全。
特别是在户外施工和测量时，应做好防护措施，避免事故的发生。
3.2 温度和湿度：数字水准仪对环境温度和湿度有一定的要求。
使用前需查看说明书，了解具体要求，避免在极端或不合适的环境中使用。
徕卡全站仪测量功能介绍和使用方法课件
（五）全站仪的自动控制
（3） Modem控制 镜站方式
18
三、徕卡全站（仪六—）新超技站术仪领导先驱
徕卡 GLPS：精确自动 定位和定向的仪器。
全站仪（激光测距） 陀螺仪 GPS
19
四、全站仪的发展趋势
！ 1、度盘读数自动化
！
—— 测量机器人的来临
2、目标照准自动化 ！
3、基座安平自动化 ！
Precision TPS2000 Series
Land & Engineering Surveying
TPS1100
Professional Series
TPTSC7x0005
Performance Series
TPS300
Basic Series
Building and Construction
4.4 全站仪§测1.量1 全站仪的概念
1、什么是全站仪 ➢ 速测术与速测仪 ➢ 全站仪 — 全站型电子速测仪
1
速测术与速测仪
§1.1 全站仪的概念
在经典测量中，人们把快速测量距离 和方位的方法称为速测法，或称速测术（ Tachymetry）。把快速测量距离和方位的 仪器称之为速测仪(Tachymeter)。
2
4.4 全站仪测量
全站型电子速测仪是由电子测角、电子测距、电子计算 和数据存储等单元组成的三维坐标测量系统，能自动显示测 量结果，能与外围设备交换信息的多功能测量仪器。由于仪 器较完善地实现了测量和处理过程的电子一体化，通常称之 为全站型电子速测仪（Electronic Total Station）或简称全站仪 。
System Settings
Tracking Mode On/Off Tie Distance
徕卡DNA03电子水准仪数据处理探讨
徕卡DNA03电子水准仪数据处理探讨徕卡DNA03电子水准仪数据处理探讨冯传勇米秀玲魏猛（长江水利委员会水文局长江中游水文水资源勘测局）摘要：通过Visual Basic编程语言调用EXCEL，对电子水准仪的原始数据进行处理，自动将原始数据转化成常规样式的水准记录电子手簿，同时具备对超限测量数据进行智能识别、报警等功能。
关键词：Visual Basic；EXCEL；记录手簿；电子水准仪1 概述随着测绘科学和技术的发展,电子电子水准仪以其高精度、使用方便、速度快等优点正被广泛用于测绘生产当中。
目前国内常用的电子水准仪包括徕卡、天宝、拓普康等，各种品牌电子水准仪都有其自己的一套数据格式，虽然大多数水准仪的原始数据格式都具有固定、易读等特点，但这种原始的数据记录还不能直接作为成果提交。
因而必需把水准仪原始数据转换成通常的水准记录手薄形式。
本文以徕卡DNA03电子水准仪为例,说明电子水准仪的数据存储文件的格式,内外业数据一体化的实现,阐明如何使用VB语言来读取电子水准仪原始数据,并结合Microsoft Excel 软件自动生成电子水准记录手簿。
2 徕卡 DNA03电子水准仪数据格式DNA03电子水准仪的数据格式包括两种：一种为其基础格式GSI 格式，徕卡GSI数据记录格式是徕卡仪器的专用记录格式，它是由字索引+测量数据构成一个测量数据块，一行记录由一个或多个数据块组成。
下面通过示例简单阐述其数据格式：410003+? (2)110004+00999906 83..16+00000000110005+00999906 32..00+00012610 331128+00124086 52..08+0002+002110006+00000001 32..00+00012620 332128+0012651052..08+0002+000110007+00000001 32..00+00012620 336128+00126508 52..08+0002+000110008+00999906 32..00+00012600 335128+00124084 52..08+0002+001110009+00000001 571..8-00000001 572..8-00000001 573..0-00000020 574..0+00025230 83..06-00000242 110010+00000001 32..00+00009880 331128+00129195 52..08+0002+002110011+00999952 32..00+00009930 332128+00136182 52..08+0002+003110012+00999952 32..00+00009930 336128+00136177 52..08+0002+006110013+00000001 32..00+00009880 335128+00129196 52..08+0002+003110014+00999952 571..8-00000007 572..8-00000008 573..0-00000070 574..0+00045040 83..06-00000941 以上数据中，410003+？…..2表示一个测段开始，其中41是字索引，用于标识该数据块，如果是410013+!....332，则表示重测332（前视读数）。
用于Leica数字水准仪的一二等水准观测数据处理程序的开发
Leica DNA03数字水准仪作为目前主流的第二代数字水准仪，被广泛的应用于测绘、建筑、交通、水利、电力等行业。
我单位在实际使用过程中自主探索，开发了具有原始数据提取、观测成果输出及水准路线平差功能的数据处理程序。
现就程序开发涉及到的技术问题进行简要的总结。
1 国家一、二等水准测量的规范要求《国家一、二等水准测量规范》规定，一、二等水准测量的观测模式应为aBFFB（交替BFFB），照准标尺的顺序如下：往、返测奇数站：后视标尺→前视标尺→前视标尺→后视标尺往、返测偶数站：前视标尺→后视标尺→后视标尺→前视标尺2 GSI文件格式简介Leica Geo Serial Interface(GSI)格式是Leica设备与计算机间进行双向通信的通用并行接口。
通过RS232接口，GSI采用简化的命令结构直接读写Leica TPS全站仪及电子水准仪等传感器内的数据记录单元。
外业观测结束后，通过 Leica Geo Office、Leica Survey Office等软件可将数字水准仪内的观测数据传输至计算机并存储为GSI文件格式，后缀名为*.GSI。
GSI文件是一种文本文件，文件内部以块（block）为基本单位。
块包含若干个以空格符分隔的数据字（data word），并以CR（回车符）或CR/LF（回车符/换行符）结束。
Leica同时提供两种不同的格式：GSI-8及GSI-16。
前者其每个数据字含16位字符。
后者可用于存储UTM坐标、属性、点号等大容量数据，其结构与GSI-8类似，但每个数据字包含24位字符。
此外，每个GSI-16块以字符“*”开头。
本程序基于GSI-8格式开发，对GSI-16格式暂不讨论。
每个GSI-8数据字的前7位为信息字符 (information characters)，其后的8位为数据字符(data characters)，末尾1位空格用作数据字之间的分隔符，如图1所示。
GSI-8内每个数据字（data word）的开头2至3个字符称为字索引（Word Index，WI），其值标示了用于Leica数字水准仪的一二等水准观测 数据处理程序的开发◆ 胡 军 张 杰 肖 凯（青海省第二测绘院, 青海西宁 810001）摘 要：本文概要总结了Leica GSI数据格式，并介绍了用于Leica DNA03/DNA10数字水准仪的一、二等水准观测数据处理程序的功能、模块构成、关键模块流程、测试结果等方面的技术问题。
数字水准仪数据记录格式转换程序设计
和Excel两种电子表格记录格式进行保存。最后在已知测段观测点坐标的情况下，可对测段数据进行平差处 理。最终提高水准测量的内外业一体化效率。
关键词：数字水准仪格式转换电子表格平差处理
1引言 随着电子技术的迅速发展数字水准仪应运而
生，在保证传统的光学水准仪精度的前提下，避免 了光学仪器在测量时因人为原因造成测记误差的 缺点，它可以自动采集并自动存储数据，降低了观 测数据的岀错率，同时也降低了外业观测时测量人 员的劳动强度，使得水准测量的内外业效率均得到 了较大的提升［1］。现如今各大测绘仪器厂家相继推 岀自己品牌的数字水准仪，比较常见的品牌有徕卡、 天宝、拓普康、中海达、南方等。多种多样的仪器 在带来多种选择的同时也带来了仪器之间的数据 格式和数据标准不统一，以及在内业处理和测绘软 件开发方面诸多的麻烦。本文针对市面上主流品牌 的数字水准仪的原始数据记录格式进行转换，形成 一个统一格式的电子记录手簿，从而提升数字水准 测量内外业一体化的效率。 2数字水准仪原始数据格式
图1程序设计框图
明，使用户更容易正确地使用程序和解决程序使用 过程中岀现的一些关键问题，来提高程序的可操作 性。程序的主体界面如图2所示：
图2程序主界面
在图2中，程序的界面类似记事本的界面，界 面上部是菜单栏，包含“文件”、“编辑”、“数据处 理”、“工具”、“查看”和“帮助”，左面的主体部 分是类似记事本显示框的richTextBox，用来显示
程序设计主要分为两个方面，一方面是将实际 水准测量中常见的几种原水准数据格式文件转换 成电子手簿（Word和Excel电子表格），以便于后 续的内业处理和数据的存储管理；另一方面实现了 基本的水准测段的平差和一些测段的其他信息的 补充输入功能。程序的设计框图如图1所示： 3.2程序主体界面
徕卡数字水准仪操作说明
徕卡数字水准仪 操作说明目 录一、仪器简介………………………………………………………………………P2二、键盘功能………………………………………………………………………P3三、显示符号………………………………………………………………………P4四、仪器系统参数的设置…………………………………………………………P5五、水准测量1、简单水准测量⎯MO方式…………………………………………………P82、等外水准测量⎯BF方式…………………………………………………P83、等级水准测量⎯BFFB方式………………………………………………P94、间视水准测量⎯IN方式…………………………………………………P95、注意事项…………………………………………………………………P10六、数据管理………………………………………………………………………P10七、仪器检测………………………………………………………………………P11八、数据格式………………………………………………………………………P12九、出错信息………………………………………………………………………P12十、仪器保养………………………………………………………………………P13一、仪器简介数字水准仪是一种高精度的电子水准仪，其配套的水准尺为条码水准尺。
数字水准仪的测量原理是：当水准仪照准条码尺时，一按测量键，则水准仪内部的CCD拍下了一段条码尺的影像，仪器内部的计算机对该影像进行图修处理，计算出被测点的标尺读数和视距值。
利用数字水准仪进行测量，整个观测过程，如标尺读数、数据记录、结果计算、成果显示等等都是自动进行的，这就消除了读数误差、记录错误和计算错误，大大提高了外业观测的速度和精度。
一套数字水准仪主要包括：主机一台、GEB70电池一块、GKL22充电器一个、678电缆一根、GST05脚架一个、GRM10模块两块，GIF12读卡器一个，接口电缆一根、条码水准尺一对、尺垫一对。
莱卡电子水准仪操作流程
莱卡电子水准仪操作流程第一篇：莱卡电子水准仪操作流程徕卡DNA03电子水准仪使用方法及限差设置；使用LeicaGeoOffice上载程序；1.1在仪器窗口中选择DNA，并选择通讯端口；DNA03新机载线路测量程序操作说明书-John；1.2完成后点Upload，进入下面界面；1.3选择上载程序，然后点击“下一步”，程序开始；线路测量；1应用程序选择；在仪器上按PROG进入[应用程序界面]，用上下键；2新建作业徕卡DNA03电子水准仪使用方法及限差设置使用Leica Geo Office上载程序。
1.1在仪器窗口中选择DNA，并选择通讯端口DNA03新机载线路测量程序操作说明书John Shao 1.2完成后点Upload，进入下面界面1.3选择上载程序，然后点击“下一步”，程序开始上载，等待其完成。
线路测量 1应用程序选择在仪器上按PROG 进入[应用程序界面]，用上下键选择线路测量 2新建作业在[线路测量]中，选择[作业]按回车，进入如下界面：Job：作业名称；Oper：操作人员；Comt1：作业描述1；Comt2：作业描述2；：返回上一级，不创建作业。
：确认创建作业，进入下一步，线路测量设置。
Name：输入将要测量的线路名称；Meth：作业方法选择，本程序中有BF，aBF，BFFB，aBFFB四中方法可以选择； PtID：线路起始点点号；H0：线路起始点高程值； Staf1：标尺1描述； Staf2：标尺2描述； 2.1线路测量方法选择线路测量方法中有BF双转点模式；BF常规模式；aBF往测（奇数站后前，偶数站前后）；aBF返测（奇数站前后，偶数站后前）；aBFFB往测（奇数站后前前后，偶数站前后后前）；aBFFB返测（奇数站前后后前，偶数站后前前后）；使用方向键选择返测或双转点测量模式。
1、选择BF双转点测量模式：2、选择BF常规测量模式：3、选择BFFB双转点测量模式：4、选择BFFB常规测量模式：5、选择aBF返测模式：6、选择aBF常规测量模式：7、选择aBFFB返测模式：8、选择aBFFB返测模式：选择方法后直接用进入下一步，进入常规或往测测量模式。
徕卡SPRINTER系列数字水准仪计算程序的开发应用
徕卡SPRINTER系列数字水准仪计算程序的开发应用曾振华;曹文波【摘要】Since the new digital level of Leica SPRINTER series have not been furnished with the calculation procedure, the related calculation procedure for this type of digital levels was developed by a series of practical exploration from the data transmission to greatly improve its efficiency and measuring precision from the optical to the figure and from the manual to the automatic.%由于徕卡新型数字水准仪SPRINTER系列没有配有计算程序,因此通过一系列的实践探索,从水准仪数据传输入手,开发出该型数字水准仪的计算程序,使它从光学到数字、从手动到自动,大大提高了作业效率和测量精度.【期刊名称】《金属矿山》【年(卷),期】2011(000)003【总页数】2页(P112-113)【关键词】数字水准仪;SPRINTER系列;测量;平差;精度【作者】曾振华;曹文波【作者单位】江西理工大学;武警水电第一总队【正文语种】中文随着科技的进步，测量技术得到了快速的发展。
徕卡公司于2004年下半年推出了新型数字水准仪SPRINTER系列，主要用于一般的水准测量、建筑施工等场合。
水准测量应用最多的仪器是水准仪，水准测量的目的是确定地面点的高程，它是高程测量的基本方法之一［1］，水准高程是公认的高精度高程。
徕卡新型数字水准仪SPRINTER系列，测量时采用13种宽度不同的黑条码，1次照准，可以自动测出平距和中丝。
