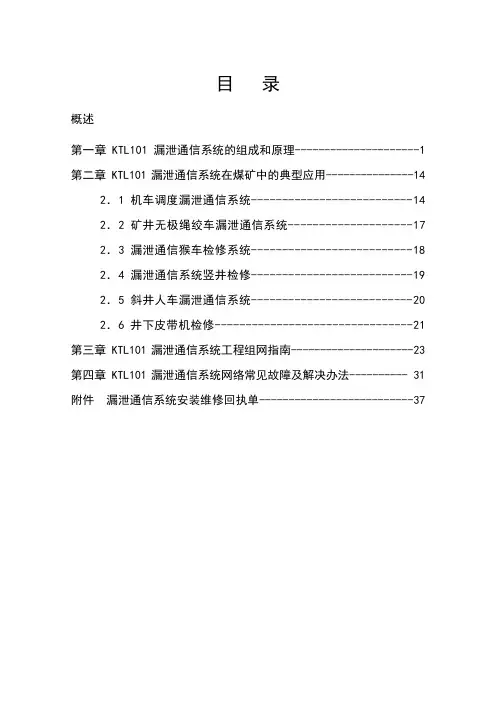

目录概述第一章 KTL101漏泄通信系统的组成和原理---------------------1 第二章 KTL101漏泄通信系统在煤矿中的典型应用---------------14 2．1机车调度漏泄通信系统--------------------------14 2．2矿井无极绳绞车漏泄通信系统--------------------17 2．3漏泄通信猴车检修系统--------------------------18 2．4漏泄通信系统竖井检修--------------------------19 2．5斜井人车漏泄通信系统--------------------------20 2．6井下皮带机检修--------------------------------21 第三章 KTL101漏泄通信系统工程组网指南---------------------23 第四章 KTL101漏泄通信系统网络常见故障及解决办法---------- 31 附件漏泄通信系统安装维修回执单--------------------------37概述为了适应煤矿高瓦斯、高煤尘、高潮湿恶劣环境，我公司提供的KTL101漏泄通信系统均依据国家GB3836.4-2000《爆炸性气体环境用电气设备》标准要求，经国家煤矿防爆安全质量监督检验中心检验均取得防爆合格证的设备。

防爆标准为矿用本质安全，标志为ExibI。

所有通信设备符合国家GB/T15844.1-1995移动通信调频无线电话机技术标准及煤炭行业《MT209-1990煤矿通信、检测、控制用电工电子产品通用技术要求》，并取得煤矿安全标志证书（MA）。

无线电通信是众所周知，其重要性也是不言而喻。

什么是漏泄通信？它的用途是什么？我们知道开阔自由的空间是无线电波传播的良好途径，但象隧道、涵洞等空间狭窄的地方无线电波是不能够顺利的传播的，因为在这样的环境中无线电波或因为折射而自身相互抵消，或被附近巷壁吸收。

KGN-12开关柜说明书

K G N-12开关柜说明书(总14页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除KGN-12金属封闭固定成套开关设备云南通变电器有限公司高低压成套设备厂1、用途与适用范围KGN-12型箱型固定式金属封闭开关设备（简称开关柜），适用于3-12KV三相交流50Hz，单母线或单母线带旁路以及双母线系统中作为接受和分配电能之用。

可满足各类型发电厂、变电站（所）及工矿企业的使用要求。

本产品符合国标GB3906-2006《3-35kV交流金属封闭开关设备》以及国际标准IEC298的要求。

本产品结构合理，安全可靠性高，操作维护简便；具有“五防”功能，防护等级达到IP2X。

本产品主开关采用ZN28A-12型真空断路器和VS1-12型真空断路器，操作机构可配用CT19B弹簧操作机构。

隔离开关采用GN30-10旋转隔离开关。

3、型号含义K G N - 12 -一次方案编号额定电压（3、6、10kV）户内使用固定式铠装式4、技术数据4.1、开关柜的技术数据见表14.2、真空断路器的技术数据见表24.3、操动机构的技术数据（1）储能电机采用单相永磁直流电机见表3 表3（2）分、合闸电磁铁技术参数见表44.4、真空断路器的调整参数见表54.5、隔离开关的技术参数见表6、表74.6、隔离开关的调整参数见表8、表985、结构5.1、KGN-12型开关柜为金属封闭箱式结构，柜体骨架由C型钢组焊而成，柜内不设置任何形式的相间、相对地绝缘板（或复合绝缘），相间及相对地空气绝缘距离大于125mm。

D12计量站产品操作手册

1.简介本手册编制的目的是提供分体式计量装置的操作说明。

用户必须认真阅读本手册并严格按照手册中的技术要求操作。

2.主要结构组成及工作原理2.1概述分体式计量装置主要是对油田单井产油量、产气量进行计量，为油田生产提供基础数据，以便动态监测油井生产状况。

装置采用分离及计量分体化设计，计量范围大，油气分离效果好，分离及计量液面稳定。

外型结构紧凑、易于运输和安装；自动化程度高、安全可靠、易于管理。

该套计量装置主要由计量分离器、工艺配管、自动化仪表及彩板房组成，油井产出液经选井进入装置后，经过分离罐气液分离，通过计量罐计量，测定液中的产油量，分离出的天然气经过流量计计量，所有的计量值均传至RTU，由RTU进行存储、显示和读取，并通过站区天线远传至中控室。

2.2主要结构及组成分体式计量装置的主要原理图见附图1。

该装置采用分离、计量双桶式设计，有效的利用了容器空间。

装置主要由立式计量桶、卧式气液分离桶、磁浮子计量液位计、电动阀、旋进漩涡气体流量计及管线等组成。

2.3工作原理该装置采用分离、计量分体化设计。

单井先进入分离桶进行分离，分离的天然气经捕雾网捕雾后，通过气体流量计进行计量，计量结果反馈到RTU，经计量的气体进入装置出油管线。

分离后的混液进入计量桶进行计量。

当液位达到计量高度时，电动阀由RTU控制自动打开，将液排出计量罐。

在遇到气量较小的井时，通过由RTU控制的气出口电磁阀切断出气管线，来实现低气量井计量后自动压油。

通过以上过程，完成油井的油、气的计量，计量数据通过RTU显示屏直接读取和远传。

液体计量方式采用通过液位计和控制阀来实现自动计量（详流程原理附图1）。

天然气计量方式用计量仪表进行在线计量。

计量后的原油和天然气在装置出口管线混合后进入集输系统。

3主要技术参数1）设备装置主要技术参数：液计量范围：≤30t/d；气计量范围：≤1000-5300Nm3/d（0.5—1.2MPa）气处理范围：≤10000Nm3/d（0.5—1.2MPa）压力设计等级： 1.6MPa；计量压力损失：≤0.01 MPa。

哥伦布麦金农公司起重机和小车规格说明书

Specifications for Hoistsand TrolleysTable of ContentsElectric Hoists—ChainLodestar 1-7 Lodestar XL8-12 ShopStar13-14 Valustar15-16 Powerstar17-23Air HoistsLodestar Air XL24-27 ShopAir28-29 AirStar30-32 AirStar 633-35 TMM-140 Manipulator36Hand Chain HoistsHurricane 3600 37-38 Cyclone 39-42 Cyclone Army Type 43-44 Cyclone Low Headroom45-48 Series 622 49-50Lever Tools—ChainSeries 602 Mini Ratchet 51-52 Series 65353-54 Puller 55 Short Handle Puller 56 Rigger57Lever Tools—Wire RopeWire Rope Lever Hoist 58 GT Series Grip and Pull59 TrolleysSeries 632 Close Radius60 Series 84A Heavy Duty61-62 CBT Trolley63-64 Series 633 Wide Range65 Railstar66 Tractor Drive67 Hoist Test Stand68-69hooks and Hoistaloy load chain forSpecifications — single speedRatedStandard Lift Product code†Approximate capacity*lift speed Motorless suspensionshipping(tons)(ft.)(F .P .M.)H.P .Model Reeving115-1-60230/460-3-60weight (lbs.)10321⁄4A 1270227056010601⁄2AA 1271227156615321⁄4A 1 310131036415601⁄2AA 1311131137020321⁄4A 1310231046820601⁄2AA 1311231147410161⁄4B 1272227256010321⁄2C 1273227356615161⁄4B 1312131236415321⁄2C 1313131337020161⁄4B 1312231246820321⁄2C 131323134741081⁄4E 2274227456910161⁄2F 1275227556610321J 13512351511010642JJ 1—35451171581⁄4E 2314131437615161⁄2F 1 315131537015321J 14212421411615642JJ 1 —42441232081⁄4E 2 314231448320161⁄2F 1 315231547420321J 1 4213421512120642JJ 1 —42451281081⁄2H 2 276227657510161L 1 3522352511010322LL 1 —35551171581⁄2H 2 316131638215161L 1 4222422411615322LL 1 —42541232081⁄2H 2 316231648920161L 1 4223422512120322LL 1 —42551281081R 2 3532353513010162RR 2 —35651371581R 2 4232423414015162RR 2 —42641472081R 2 4233423515020162RR 2 —4265157105.51RT 3 9501950515510112RRT 3 —950816215 5.51RT 3 9502950616915112RRT 3 —950917620 5.51RT 3 9503950718320112RRT3—9510190†Single speed hoist factory wired 460V , convertible to 230V .1⁄81⁄41⁄2123Lodestar electric chain hoist - Specifications2Lodestar modelsJ, L, JJ RT andE and H and LL R RR RRT191⁄4181⁄4233⁄4233⁄4301⁄861⁄875⁄875⁄875⁄875⁄87⁄87⁄811⁄811⁄811⁄81191⁄291⁄291⁄291⁄273⁄41011⁄161011⁄161011⁄161011⁄1613⁄1613⁄1611⁄211⁄211⁄237⁄871⁄463⁄1663⁄1663⁄1647⁄857⁄1661⁄261⁄261⁄2111⁄167⁄167⁄167⁄167⁄1611⁄811⁄815⁄1615⁄1615⁄16127⁄8127⁄8187⁄8187⁄8247⁄813⁄1613⁄167⁄87⁄85⁄163335⁄835⁄841⁄85⁄165⁄161⁄21⁄29⁄161⁄161⁄163⁄163⁄1625⁄893⁄493⁄41313121⁄25566631⁄831⁄843⁄443⁄4445⁄845⁄85551⁄293⁄16103⁄81013⁄161013⁄16131⁄8 Based on 10 ft. lift and increases proportionately with longer lifts, AI, and AJ are based on minimum beams and will vary proportionately for larger beams. 6'-3"drop of control station is for 10 foot lift hoist and increases proportionately for longer lifts.rolley Std. range of adjust.Am. standard S-beamsApproximateFlange Tread Minimum shippingDepth width diameter radius curve weight(in.)(in.)(in.)(in.)(lbs.)4 – 1525⁄8– 55⁄831⁄824226 – 1833⁄8 – 643⁄424528 – 15 4 – 55⁄843⁄43058Note: Rigid lug suspension required for attaching to hoist. Apply for other than standard beam adjustment.Specifications — motor driven trolleyStandard Std. range of adj.MinimumApprox.RatedFor use travel Am. std. S-beams radius shipping capacity*Product with Power speed MotorDepth Flange curve weight (tons)code model supply (F .P .M.)H.P .(in.)width (in.)(in.)(lbs.)1⁄8- 23670A-RR 115-1-60751⁄4 6 – 1533⁄8– 55⁄8301181⁄8- 23671A-RR 230-3-60751⁄4 6 – 1533⁄8– 55⁄8301181⁄8- 23672A-RR 460-3-60751⁄4 6 – 1533⁄8– 55⁄83011839577RT -RRT 115-1-60751⁄48 – 15 4 – 55⁄83012039578RT -RRT 230-3-60751⁄48 – 15 4 – 55⁄83012039579RT -RRT 460-3-60751⁄48 – 15 4 – 55⁄8301201⁄8- 29315A-RR 115-1-60301⁄4 6 – 1533⁄8– 55⁄8301131⁄8- 29316A-RR 230-3-60301⁄4 6 – 1533⁄8– 55⁄8301131⁄8- 29317A-RR 460-3-60301⁄4 6 – 1533⁄8– 55⁄83011339318RT -RRT 115-1-60301⁄48 – 15 4 – 55⁄83012039319RT -RRT 230-3-60301⁄48 – 15 4 – 55⁄83012039320RT -RRT460-3-60301⁄48 – 154 – 55⁄830120Clearance dimensions (in.)A,B,C,F J, L, JJ RT and Dimension and AA E and H and LL R RR RRT A 1613⁄16193⁄4181⁄2233⁄4233⁄4301⁄8B 61⁄861⁄875⁄875⁄875⁄875⁄8C 11⁄167⁄87⁄811⁄811⁄811⁄8D 111191⁄291⁄291⁄291⁄2F 73⁄473⁄41011⁄161011⁄161011⁄161011⁄16H 113⁄1613⁄1611⁄211⁄211⁄2I 413⁄1637⁄871⁄463⁄1663⁄1663⁄16J 315⁄1647⁄857⁄1661⁄261⁄261⁄2L 111⁄16111⁄167⁄167⁄167⁄167⁄16M 111⁄811⁄815⁄1615⁄1615⁄16R**97⁄8127⁄8127⁄8187⁄8187⁄8247⁄8S 911⁄16911⁄16105⁄81013⁄161013⁄16131⁄8AK 33⁄433⁄433⁄433⁄433⁄441⁄4AL 31⁄431⁄431⁄431⁄431⁄433⁄4AM 5⁄85⁄85⁄85⁄85⁄825⁄8AN 5⁄165⁄165⁄165⁄165⁄169⁄16AO7⁄87⁄87⁄87⁄87⁄81** Based on 10 ft. lift and increases proportionately with longer liftsDimensions S, AK, AL, AM, and AO are based on minimum beams and will varyproportionately for larger beams. 16'-3" drop of control station is for 20 foot lift hoist.†Note: Rigid lug suspension required for attaching to hoist.Suspension specificationsT ypeProduct code Models Rigid lug for motor driven trolley 2992A-AA-B-C-F Rigid lug for motor driven trolley 2993E-H Rigid lug for motor driven trolley 3679J-L-JJ-LL Rigid lug for motor driven trolley 3668R-RR Rigid lug for motor driven trolley9561RT -RRTNote: Beam end stop omitted for picture clarityLodestar models †Can be modified to fit larger beams.Flat tread wheel available.Beam size and voltage required for ordering.Apply for other than standard travel speeds.Lodestar with Series 635 motor driven trolley-Specifications6Clearance dimensions (in.)Single Reeved Double Reeved Triple Reeved Dimensions 2 ton capacity 3-5 ton capacity 5-6 ton capacity A 25355⁄16363⁄16C 87⁄16113⁄8113⁄8D81⁄851⁄251⁄2T (based on 10 ft. lift)143⁄16143⁄16143⁄16U (based on 10 ft. lift)6'- 3" 6'- 3" 6'- 3"V 11⁄221⁄421⁄4W 11⁄815⁄815⁄8X 15⁄1621⁄1621⁄16Z41⁄851⁄251⁄251⁄451⁄4123⁄8147⁄16185⁄16TO REMOVE COVERTO REMOVE COVERCHAIN CONTAINER(OPTIONAL)TWWDVXXVAUZ43⁄4CPOWER CORDOverloading and improper use can result in injury.To avoid injury:• Do not exceed working load limit, load rating capacity • Do not use to lift people or loads over people.• use only alloy chain for overhead lifting.• Read and follow all instructions.WARNING!***Dimensions listed are for minimum size “S” beam.Tinted area represents Geared TrolleyAVXUBH YF 6F J 51⁄4123⁄843⁄451⁄4TOREMOVE COVERTO REMOVE COVER8 DIA“K” TRACKWHEEL TREAD DIAMETERE POWER CORDWDCL PN NZMClearance dimensions (in.)**Single Reeved Dimensions 2 ton capacity A 2811⁄16B 93⁄4C 87⁄16D 81⁄8E 91⁄2F 31⁄2H 51⁄4J 101⁄16K 411⁄16L 1⁄2M 1⁄2N 5P 11⁄4R 145⁄8S127⁄16T (based on 10 ft. lift)143⁄16U (based on 10 ft. lift)6'- 3" V 11⁄2W 11⁄8X15⁄16Minimum Radius Curve (ft.)4Standard Beam Flange Adj. Range (in.)3.33-5.55Trolley Speed (ft./min)Standard Single Speed65 or 100**Dimensions listed are for minimum size “S” beam.CHAIN CONTAINER(OPTIONAL)TWXUVA101⁄2BJ F F H 51⁄451⁄4TO REMOVE COVERTO REMOVE COVER“K” TRACKWHEEL TREAD DIAMETERE D 43⁄465⁄8FOR TROLLEY BRAKE ADD 35⁄8TO “S” DIMENSIONCSN LPMRNPOWER CORDOverloading and improper use can result in injury.To avoid injury:• Do not exceed working load limit, load rating capacity • Do not use to lift people or loads over people.• use only alloy chain for overhead lifting.• Read and follow all instructions.WARNING!*CHAIN CONTAINER(OPTIONAL)TWPD 65⁄843⁄461⁄2" DIA.C S N LMNPOWER CORDClearance dimensions (in.)**Dimensions A B C D E F H J K L M N P ST (based on 10 ft. lift)U (based on 10 ft. lift)V W XMinimum Radius Curve (ft.)Standard Beam Flange Adj. Range (in.)Trolley Speed (ft./min)Standard Single Speed**Dimensions listed are for minimum size “S” beam.XUVA6BJ F F H 51⁄4131⁄251⁄4TO REMOVE COVERTO REMOVE COVER “K” TRACKWHEEL TREAD DIAMETERE13Max.Lifting Approx.capacity speed Liftshipping lbs.F .P .M.Reeving ft.wt., (lbs.)25016single 102625016single 102825024single 102825040single 102830016single 102630016single 102830024single 102830040single 10285008double 10325008double 103450012single 102650012single 102850016single 102850020double 103450024single 10286008double 10326008double 103460012double 103460020double 103410006double 103210006double 103410008double 1032100012double10327⁄83⁄4Chain ContainersApprox.Product Single Double Shipping code reeved reeved wt., lbs.2063105120642010 1.420654020 1.420668040 1.42067120602.2Codes in this column denote units with contactor in push button control station.Overloading and improper use can result in injury.Do not exceed working load limit, load rating capacity Do not use to lift people or loads over people.Powerstar-SpecificationsSpecifications – standard unitHoist onlyapprox. shipping Single speed T wo speedweightHeadroom Headroom Single T woRated Lifting Lifting Std.w/lug w/trolley speed speedcapacity*speed Product code speed Product code Reeving lift**suspension suspension hoist hoist(tons)(F.P.M.)230-3-60460-3-60(F.P.M.)230-3-60460-3-60(single)(ft.)HP(in.)(in.)(lbs.)(lbs.) 2207300730120/773027303 1 2052815⁄163015⁄16392402 247001700224/870037004 1 2052815⁄163015⁄16392402327304730532/1173067037 1 2052815⁄163015⁄16404414407005700640/1370077008 1 2052815⁄163015⁄16404414487308730948/1673107311 1 207.52815⁄163015⁄16408418 3207312731320/773147315 1 2052815⁄16311⁄2404414 247009701024/870117012 1 2052815⁄16311⁄2404414327316731732/1173187319 1 207.52815⁄16311⁄2408418407013701440/1370157016 1 207.52815⁄16311⁄2408418 4107320732110/373227323 2 20534369⁄16478488 127324732512/473267327 2 20534369⁄16490500167328732916/573307331 2 20534369⁄16490500207332733320/773347335 2 207.534369⁄16490500247336733724/873387339 2 207.534369⁄16494504 5107340734110/373427343 2 20534369⁄16478488 127344734512/473467347 2 20534369⁄16478488167029703016/570317032 2 20534369⁄16490500207348734920/773507351 2 207.534369⁄16494500247017701824/870197020 2 207.534369⁄16494504 6107352735310/373547355 2 20534369⁄16548558 127052705312/470547055 2 20534369⁄16548558167356735716/573587359 2 207.534369⁄16552562207056705720/770587059 2 207.534369⁄1655256271⁄27736073617/273627363 3 20 5Apply393⁄8594604 8736473658/373667367 3 20 5Apply393⁄8606616117368736911/473707371 3 20 5Apply393⁄8606616147372737314/573747375 3 20 7.5Apply393⁄8622632167376737716/573787379 3 20 7.5Apply393⁄8622632 97738073817/273827383 3 205Apply413⁄16610620 8738473858/373867387 3 205Apply413⁄16610620117388738911/473907391 3 207.5Apply413⁄16626636137392739313/473947395 3 207.5Apply413⁄16626636 107739673977/273987399 3 205Apply413⁄16610620 8740074018/374027403 3 205Apply413⁄16610620117404740511/474067407 3 207.5Apply413⁄16626636137408740913/474107411 3 207.5Apply413⁄16626636 125741274135/274147415 4 205Apply413⁄16710720 6741674176/274187419 4 205Apply413⁄167107208742074218/374227423 4 207.5Apply413⁄16726736107424742510/374267427 4 207.5Apply413⁄16726736 154742874294/1.374307431 5 205Apply475⁄16805815 5743274335/1.574347435 5 205Apply475⁄168058156743674376/274387439 5 207.5Apply475⁄168178278744074418/2.574427443 5 207.5Apply475⁄16817827** 20 ft. lift is standard — for other lifts, apply.18Clearance dimensions (in.)*Overloading and improper use can result in injury. To avoid injury:• Do not exceed working load limit, load rating capacity • Do not use to lift people or loads over people.• use only alloy chain for overhead lifting.• Read and follow all instructions.Lodestar Air XL chain hoists with capabilities from2 to 7variable speeds and higher capacities than traditional air chain hoists. Workers in autoequipment manufacturing, chemical plants, refineries, and related rugged work environments will experience the same dependability and versatility that they have relied on from CM products for many years.The features of the Lodestar Air XLChain Hoist includes:•Lifting capacities up to 7Lodestar Air XL with Hook Suspension-SpecificationsClearance Dimensions (inches)**Single Reeved Double Reeved Triple Reeved Dimensions 2 ton capacity3-5 ton capacity 6 ton capacityA 25355⁄16363⁄16C87⁄16113⁄8113⁄8D 81⁄851⁄251⁄2T (based on 10 ft. lift)143⁄16143⁄16143⁄16U (based on 10 ft. lift)6'- 3" 6'- 3" 6'- 3"V11⁄221⁄421⁄4W11⁄815⁄815⁄8X15⁄1621⁄1621⁄16Z41⁄851⁄251⁄2Weight (lbs.)347421453Lifting Speed (FPM)3121/1310**Dimensions listed are for minimum size “S” beam.CM®Repair/Replacement PolicyAll Hoists are thoroughly inspected and performance tested prior to shipment. If anyproperly maintained CM Hoist develops a performance problem due to a material orworkmanship defect, as verified by Columbus McKinnon, repair or replacement ofthe hoist will be made to the original purchaser without charge. This repair/replace-ment policy applies only to Hoists installed, maintained and operated as outlined inthe applicable accompanying CM Hoist Manual, and specifically excludes normalwear, abuse, improper installation, improper or inadequate maintenance, hostileenvironmental effects, and unauthorized repairs/modifications.ANSI/OSHACM hoists are manufactured in accordance with our interpretation of the ASME/ANSICode B30.16 for Overhead Hoists and U.S. Occupational Safety and Health Actregulations at the time of manufacture. Users should check each installation forcompliance with the application, operation and maintenance requirements of theseregulations and standards.25HATCHED AREA REPRESENTS GEARED TROLLEYLodestar Air XL with Motor Driven Trolley-SpecificationsFailure to properly install, operate and maintain the Lodestar Air XL Hoist may result in injury and/or property damage.TO AVOID INJURY:• Installation, maintenance and operation must be carried out as instructed in the manual provided with the Lodestar Air XL Hoist.• Do not use the Lodestar Air XL Hoist for lifting people; special equipment is required for this purpose. Refer toASME/ANSI A-17 Series and applicable state and local codes for specific requirements.WARNING!Clearance Dimensions (inches)**2 ton3 ton 5 ton 6 & 71⁄2ton Dimensions capacity capacity capacity capacity A 331⁄2331⁄2333⁄4345⁄8B107⁄16107⁄161011⁄161011⁄16C 95⁄16113⁄8113⁄8113⁄8D 79⁄1651⁄251⁄251⁄2E 91⁄891⁄81212F 31⁄431⁄4413⁄16413⁄16H 511⁄16511⁄16211⁄16211⁄16J 101⁄2101⁄271⁄271⁄2K 4461⁄261⁄2L 5⁄85⁄85⁄85⁄8M 211⁄16211⁄1600N 35⁄835⁄837⁄837⁄8P 3⁄83⁄87⁄167⁄16S1515⁄161515⁄16173⁄4173⁄4T (based on 10 ft. lift)143⁄16143⁄16143⁄16143⁄16U (based on 10 ft. lift)6'- 3"6'- 3" 6'- 3" 6'- 3" V 21⁄421⁄421⁄421⁄4W 15⁄815⁄815⁄815⁄8X21⁄1621⁄1621⁄1621⁄16Minimum Radius Curve (ft.)4466Weight (lbs.)505569611643Standard Beam Flange Adj. Range (in.)4.00-6.25 4.00-6.25 4.00-6.25 4.00-6.25Trolley Speed (ft./min)Standard Single Speed 50505050Lifting Speeds31211310/9**Dimensions listed are for minimum size “S” beam.Double ReevedTriple Reeved 2728Specifications(in.)Speed FPMCap.Number of(under full load )Shipping (lbs.)AB*Cload chains lifting loweringweight (lbs.)250107/837/86’ 4”1318330300107/837/86’ 4”1318330500107/837/86’ 4”12175305001115/1653/46’ 4”21642346001115/1653/46’ 4”21642341,0001115/1653/46’ 4”2113834Overloading and improper use can result in injury.To avoid injury:• Do not exceed working load limit, load rating capacity • Do not use to lift people or loads over people.• use only alloy chain for overhead lifting.• Read and follow all instructions.WARNING!*1⁄4and 1⁄2ton standard 3⁄8ton spark resistant 1 ton standard3⁄4ton spark resistantSpecificationsPendantLifting LoweringRatedPull cord control throttle control**speed speed capacity*Product Net wt. Product Net wt.max.†max.†ype(tons)code no.(lbs.)code no.(lbs.)Reeving(F .P .M.)(F .P .M.)Standard models Link chain1⁄47400F 367400G 46165951⁄27401F 367401G 4614512017402F497402G5922360Spark resistant models Link chain3⁄87403C 367403D 461601003⁄47404C497404D5922952**Equipped with 6 ft. pendant control.Speeds based on 90 PSI line pressure and with full rated hoist load.Hoist speeds are adjustable and can be reduced to 50% of full rated speed. Shipped from factory with hoisting speed set atmaximum rated speed; lowering speed set at reduced speed.Standard lift 10 feet. Longer lifts available.Clearance dimensions (in.)Ratedcapacity*Product (tons)code A B C D E F GH J 47400F 137⁄881⁄843⁄413⁄471⁄1651⁄1615⁄1623⁄16511⁄1647400G 137⁄881⁄843⁄413⁄471⁄1651⁄1615⁄1623⁄16511⁄1627401F 137⁄881⁄843⁄413⁄471⁄1651⁄1615⁄1623⁄16511⁄1627401G 137⁄881⁄843⁄413⁄471⁄1651⁄1615⁄1623⁄16511⁄1687403C 137⁄881⁄843⁄413⁄471⁄1651⁄1615⁄1623⁄16511⁄1687403D 137⁄881⁄843⁄413⁄471⁄1651⁄1615⁄1623⁄16511⁄167402F 1781⁄453⁄43⁄471⁄1651⁄1615⁄1623⁄16611⁄167402G 1781⁄453⁄43⁄471⁄1651⁄1615⁄1623⁄16611⁄1647404C 1781⁄453⁄43⁄471⁄1651⁄1615⁄1623⁄16611⁄1647404D1781⁄453⁄43⁄471⁄1651⁄1615⁄1623⁄16611⁄161⁄4and 1⁄2ton standard 3⁄8ton spark resistant 1 ton standard3⁄4ton spark resistantSpark Resistant ModelsSpark resistant models offer maximum protection inhazardous environments. Components for spark resistance include bronze alloy hooks, stainless steel hook latches,non-magnetic chrome-nickel stainless steel load chain,modified load sprocket, guide and stripper arrangement and lower blocks of stainless steel for the 3/8-ton single line model and anodized aluminum body on the 3/4-ton two part reeved model.The spark resistant models have capacities derated. The stainless steel load chain is lower strength and not as hard as the standard alloy steel load chain, thereby requiring reduced capacity ratings on these models.Warning: The equipment illustrated here is not designed or suitable as a power source for lifting or lowering persons.Exceeding rated capacity is dangerous and can result in injury to persons and damage property.Clearance dimensions (in.)Productcode B C D E J K L7408B161⁄463⁄4263⁄167⁄819⁄1615⁄167405C161⁄1663⁄4263⁄167⁄819⁄1615⁄167405D161⁄1663⁄4263⁄167⁄819⁄1615⁄167409B213⁄881⁄16213⁄1647⁄811⁄221⁄2115⁄167406C193⁄481⁄16213⁄1647⁄811⁄221⁄2115⁄167406D193⁄481⁄16213⁄1647⁄811⁄221⁄2115⁄167410B25513⁄1645⁄871⁄8215⁄16333⁄87407C233⁄4513⁄1645⁄871⁄8215⁄16333⁄87407D233⁄4513⁄1645⁄871⁄8215⁄16333⁄8Rated Full load Full loadcapacity*Product hoist speed**lowering speed**(tons)code Reeving(F.P.M.)(F.P.M.)17405C1131817405D1304227406C26927406D2152137407C34637407D31014 Spark resistant model1⁄27408B1162217409B281127410B357**Hoist speeds based on 90 PSI line pressure with full load at full throttle.is ideal for workstation applications. Lightweight and portable,36Max air Net Headroompres. wt.(m /min)(ft /min)(in.)D W L (psi)(lb.)0.621⁄2223⁄472⁄377⁄8233⁄470-9518.7Air consumption Housing dimen. (in.)Dimensions in parenthesis are in millimeters, other dimensions in inches. T op and bottom hook dimensions are the same.The Cyclone combines superior engineering, efficiency and durability. Available in a variety of capacities from 1/4 ton to 10 tons.1/4 - 2 ton3 -4 ton5 -6 ton8 - 10 tonSpecificationsMinimum ChainRatedStandard distance overhauled Chain pull Shipping capacity*Product lift †between to lift load to lift full weight (tons)code (ft.)Reeving hooks (in.)one foot (ft.)load (lbs.)(lbs.)1⁄44621101127⁄8221⁄223401⁄24622101127⁄8221⁄24640146241011430694311⁄24625101175⁄16401⁄2806924626101175⁄1652836834627102211⁄2818510344628102211⁄21048810354629103241⁄41567513864630103251⁄41569014284631104341⁄220889247104632105351⁄226095250† Can be supplied with longer liftsClearance dimensions (in.)Dimen-1⁄41⁄2111⁄2& 23 & 456810sion A 127⁄8127⁄814175⁄16211⁄2241⁄4251⁄4341⁄2351⁄2B 311⁄16311⁄16311⁄1643⁄1635⁄1643⁄1643⁄1643⁄443⁄4C 73⁄1673⁄1673⁄16611⁄16815⁄16105⁄16105⁄16123⁄4123⁄4D 41⁄841⁄841⁄851⁄1651⁄1647⁄847⁄8513⁄16513⁄16E 31⁄431⁄431⁄4413⁄16413⁄165541⁄1641⁄16F 21⁄1621⁄1621⁄1631⁄83215⁄16215⁄1633⁄433⁄4G 37⁄837⁄833⁄453⁄1681⁄41113⁄161113⁄16173⁄16173⁄16H 11⁄1611⁄1613⁄1611⁄811⁄411⁄413⁄8111⁄16113⁄16I 33⁄433⁄433⁄4413⁄1641⁄443⁄1643⁄1661⁄1661⁄16J 25⁄825⁄8215⁄1635⁄841⁄841⁄845⁄855⁄861⁄8JJ 25⁄825⁄839⁄16311⁄1647⁄8————K 15⁄1615⁄1611⁄811⁄2111⁄16111⁄1617⁄821⁄429⁄16L 13⁄413⁄413⁄411⁄431⁄247⁄847⁄875⁄1675⁄16M 71⁄1671⁄1671⁄1685⁄885⁄885⁄885⁄885⁄885⁄8N ————107⁄8107⁄8107⁄8107⁄8107⁄8R 57⁄1657⁄1657⁄1657⁄16—————S 411⁄16411⁄16411⁄16411⁄16—————T ————37⁄84463⁄863⁄8W ————41⁄261⁄461⁄467⁄1667⁄16X 11⁄3211⁄3211⁄815⁄1615⁄815⁄813⁄421⁄1625⁄16Y————51⁄857⁄857⁄859⁄1659⁄16Rated capacity*(tons)Cyclone hand chain hoist-SpecificationsOverloading and improper use can result in injury.To avoid injury:• Do not exceed working load limit, load rating capacity • Do not use to lift people or loads over people.• use only alloy chain for overhead lifting.• Read and follow all instructions.WARNING!*Dimen-sion Plain Geared Plain Geared Plain Geared Plain Geared Plain Geared Plain Geared Plain Geared Plain Geared A 113⁄41113⁄16155⁄16155⁄16187⁄8187⁄8231⁄2231⁄22424281⁄4281⁄4281⁄4281⁄4303⁄8303⁄8B 43⁄1643⁄6311⁄16311⁄1653⁄453⁄461⁄21⁄261⁄261⁄2815⁄16815⁄16815⁄16815⁄16107⁄8107⁄8C 29⁄1629⁄16311⁄16311⁄1637⁄1637⁄1633⁄43⁄433⁄433⁄451⁄451⁄451⁄451⁄473⁄1673⁄16D 666667⁄867⁄873⁄43⁄473⁄473⁄4111111111111E 41⁄2415⁄165557⁄1657⁄1661⁄81⁄861⁄861⁄871⁄471⁄471⁄471⁄471⁄471⁄4F 21⁄1621⁄1631⁄831⁄833213⁄1613⁄16213⁄16213⁄16333333G 333⁄435⁄833⁄445⁄1645⁄16415⁄1615⁄16415⁄16415⁄1659⁄1659⁄1659⁄1659⁄16513⁄16513⁄16H 31⁄8443⁄4455666888888J 31⁄431⁄4413⁄16413⁄16413⁄16413⁄16555413⁄16413⁄16413⁄16413⁄16413⁄16413⁄16K 41⁄841⁄851⁄1651⁄1651⁄1651⁄1647⁄87⁄847⁄847⁄851⁄1651⁄1651⁄1651⁄1651⁄1651⁄16L 5⁄165⁄161⁄25⁄161⁄41⁄43⁄883⁄83⁄81⁄21⁄21⁄21⁄211⁄1611⁄16M 443⁄459⁄1643⁄457⁄857⁄877797⁄1697⁄1697⁄1697⁄1691⁄291⁄2N 1⁄29⁄169⁄169⁄1611⁄1611⁄1611⁄161⁄1611⁄1611⁄161⁄21⁄21⁄21⁄27⁄167⁄16O –59⁄16–59⁄1661⁄861⁄863⁄43⁄463⁄463⁄479⁄1679⁄1679⁄1679⁄1673⁄1673⁄16P –10–10815⁄16815⁄16107⁄16107⁄16107⁄16107⁄16117⁄16117⁄16117⁄16117⁄161111⁄161111⁄16Q 2221⁄221⁄237⁄837⁄84441115⁄16115⁄16––––R 11⁄1611⁄1611⁄811⁄811⁄411⁄411⁄41⁄413⁄813⁄8113⁄16113⁄16113⁄16113⁄1623⁄823⁄8S 1⁄1615⁄163⁄1615⁄1615⁄1615⁄163⁄443⁄43⁄423⁄1623⁄1623⁄1623⁄1651⁄1651⁄16T 1113⁄813⁄815⁄815⁄815⁄85⁄813⁄413⁄425⁄1625⁄1625⁄1625⁄1633U 7⁄87⁄811⁄811⁄8111⁄16111⁄16111⁄1611⁄1617⁄817⁄829⁄1629⁄1629⁄1629⁄1633V 101⁄8101⁄8113⁄8113⁄8113⁄8113⁄8113⁄83⁄8113⁄8113⁄8115⁄8115⁄8115⁄8115⁄8115⁄8115⁄8W 1⁄43⁄83⁄83⁄81⁄21⁄25⁄885⁄85⁄85⁄85⁄85⁄85⁄85⁄85⁄8X 73⁄1673⁄16611⁄16611⁄16815⁄16815⁄16105⁄16105⁄16105⁄16105⁄16147⁄16147⁄16147⁄16147⁄16163⁄8163⁄8Y 333337⁄1637⁄1637⁄87⁄837⁄837⁄851⁄251⁄251⁄251⁄251⁄251⁄2Z 2221⁄221⁄241⁄241⁄261⁄41⁄461⁄461⁄41315⁄161315⁄16183⁄16183⁄162111⁄162111⁄16AA –––––––––3⁄83⁄83⁄83⁄83⁄83⁄8BB–––––––––115⁄16115⁄160000Note: Dimensions are based on minimum beam and may vary with larger beams.1/4 - 6 ton8 - 12 ton1⁄4,1⁄2& 111⁄2& 23 & 4Rated capacity* (tons)681012Clearance dimensions (in.)Plain trolley Geared trolleyClearance dimensions (in.)Rated capacity* (tons)Dimension1⁄2111⁄2& 23456 A87⁄891⁄4121⁄2141⁄8163⁄4181⁄418B35⁄835⁄86673⁄873⁄87C35⁄835⁄831⁄831⁄8444D61⁄261⁄273⁄473⁄4999E67⁄863⁄475⁄8101⁄211117⁄811F63⁄467⁄891⁄463⁄893⁄881⁄28G33⁄433⁄451⁄851⁄857⁄857⁄85H43⁄443⁄445⁄845⁄857⁄857⁄85J6695⁄1695⁄16109⁄16109⁄1610K81⁄881⁄895⁄895⁄8111111L1⁄21⁄21⁄21⁄21⁄21⁄21M57⁄1657⁄1653⁄853⁄863⁄463⁄46N111111⁄811⁄81O——63⁄463⁄461⁄261⁄26P——47⁄847⁄841⁄441⁄44R11⁄1613⁄1611⁄811⁄411⁄411⁄41S5⁄165⁄1613⁄813⁄811⁄1611⁄161T11⁄3211⁄815⁄1615⁄815⁄815⁄81U15⁄1611⁄811⁄2111⁄16111⁄16111⁄161W——55⁄855⁄8777X——21⁄45⁄87⁄8——Y——37⁄837⁄841⁄241⁄24Z73⁄871⁄465⁄891⁄291⁄2103⁄810 Note: Dimensions G, L, M, O, P, S & W are shown for minimum S-beam and increase proportionally for larger beams. Dimension N is shown for minimum S-beam and decreases proportionally for larger beams.。

VTKG产品说明书

一、产品特点概述VTK-12（G）型弹簧式户内高压真空断路器（以下简称断路器）是专门为海拔高于1000m的地区，12kV电力系统开发的户内专用开关设备，可作为电网设备、工矿企业动力设备的保护和控制单元。

正是安装位置高海拔环境对电气产品的特殊要求，与普通断路器相比，VTK-12（G）具备显著特点，主要表现在：二、型号的表达方式额定短路开断电流kA山东泰开真空开关额定短路开断电流kA高海拔专用额定电压kV三、产品依据标准断路器符合GB 1984-2003《交流高压断路器》、JB 3855-2008《3.6~40.5kV户内交流高压真空断路器》、DL/T 403-2000《12kV~40.5kV高压真空断路器订货技术条件》标准要求，并符合IEC56（87出版物）的相关要求。

四、使用环境条件a）环境温度最高温度：+40℃最低温度：-15℃b）环境湿度日平均相对湿度：95%月平均相对湿度：90%日平均蒸气压：2.2×10 MPa月平均蒸气压：1.8×10 MPac）海拔高度：不超过4000m；d）地震烈度不超过8度；e）使用场所无滴水，无易燃和爆炸危险，无化学腐蚀性气体以及无剧烈震动。

五、产品结构及工作原理5.1 本体结构VTK-12(G)断路器主体部分采用固体绝缘结构，利用先进的环氧固封技术，将真空灭弧室、主导电回路、绝缘支撑等有机的结合成为一个集成固封极柱。

从根本上解决了真空断路器的环境耐受问题。

5.2 操动机构部分5.2.1弹簧操动机构（参见图1、图2）操动机构为弹簧储能操动机构，断路器框架内装有合闸单元，由一个或数个脱扣电磁铁组成的分闸单元，辅助开关，指示装置等部件；前方设有合、分按钮，手动储能操作孔，弹簧储能状态指示牌，合分指示牌等。

5.2.1.1 储能断路器合闸所需能量由合闸弹簧储能提供。

储能既可由外部电源驱动电机完成，也可以使用储能手柄完成。

储能操作：由固定在框架上的储能电机16进行，或者将储能手柄插入手动储能孔中逆时针摇动进行。

12kV、24kV环网柜通用技术规范

（2009年版）国家电网公司物资采购标准（开关柜卷环网柜册）12kV、24kV环网柜通用技术规范（编号：1016006-0000-00）国家电网公司二〇〇九年十二月对应的专用技术规范目录目录1 总则 (3)1.1一般规定 (3)1.2投标人应提供的资格文件 (3)1.3适用范围 (4)1.4对设计图纸、说明书和试验报告的要求 (5)1.5标准和规范 (7)1.6投标人必须提交的技术参数和信息 (8)1.7备品备件 (8)1.8专用工具与仪器仪表 (9)1.9安装、调试、性能试验、试运行和验收 (9)2 结构要求 (9)2.1环网柜技术参数 (9)2.2通用要求 (9)2.3负荷开关（断路器） (14)2.4负荷开关-熔断器组合电器 (15)2.5隔离开关 (15)2.6接地开关 (15)2.7电流互感器 (15)2.8电压互感器 (16)2.9避雷器 (16)2.10母线 (16)3 试验 (16)3.1型式试验 (16)3.2出厂试验 (17)3.2现场交接试验 (17)4 技术服务、设计联络、工厂检验和监造 (18)4.1技术服务 (18)4.2设计联络会 (19)4.3工厂检验和监造 (19)5 一、二次及土建接口要求 (20)5.112K V环网柜要求 (20)5.224K V环网柜要求 (28)1 总则1.1 一般规定1.投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

2.投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。

投标人提供的12kV、24kV环网柜应符合招标文件所规定的要求。

3.本招标文件技术规范提出了对环网柜的技术参数、性能、结构、试验等方面的技术要求。

4.本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时，按要求较高的标准执行。

联合收割机割台设计说明书

一、拨禾轮的结构设计为了增强拨禾轮的扶禾能力强，适当调整弹齿倾角，对倒伏作物有较强的适应能力，且可以广泛应用于大中型联合收获机上，选择设计一种偏心拨禾轮。

它由带弹齿的管轴、主辐条（左、右两组）、辐盘、副辐条、偏心盘、偏心吊杆、支承滚轮和调节杆等组成。

图3-1中M是固定拨禾轮轴上的辐盘，M1是调节用的偏心圆环，图3-1 拨禾轮偏心机构示意图A－A为管轴，其上固定弹齿AK，M的辐条与A－A铰接，在管轴A－A的一端伸出曲柄A－a，M1的辐条与A－a铰接，M和M1的两组辐条长度相等（AO ＝aO1），偏心距OO1（一般为50－80mm）和曲柄长度A－a相等，因此，整个偏心拨禾轮由5组平行四连杆机构OO1aA组成。

偏心圆环M1可绕轴心O转动。

当调整偏心圆环M1的位置，即可改变OO1与轴线OA的相对位置，曲柄Aa（包括和它成一体的管轴及弹齿AK）也随着改变其在空间的角度。

调整好所需角度后，将OO1的相对位置固定下来，于是在拨禾轮旋转时，不论转到哪个位置，Aa始终平行于OO1，弹齿AK也始终保持调整好的倾角。

倾角调节范围为由竖直向下到向后或向前倾斜30°。

当顺着和横着的倒伏作物的方向收割时，将弹齿调到向后倾斜15°—30°，并将拨禾轮降低和前移。

收割高而密、向后倒伏的作物时，将弹齿调到前倾15°。

收割直立作物时，弹齿调到与地面垂直。

二、拨禾轮的工作原理1、拨板的运动分析拨禾轮工作时拨板的运动是一种复合运动，由拨板绕轴的回转运动和机器的前进运动复合而成，其运动轨迹可以由作图法求出（图3－2a ）。

拨禾板上AO 点的运动轨迹，先将AO 点回转的圆周作m 等分，然后用下式求出在拨板每转一等分时间间隔内机器前进的距离：60mS V mn= 式中 V m ——机器前进速度（m/s ） n ——拨禾轮转速（r/min ）由点1沿机器前进方向量取长度为S 的线段，线段的端点1′即为拨禾板上的点AO 在转过一等分圆周时的绝对位置；同理，由点2、3……、m 沿前进方向依次量取长度分别为2S 、3S ……、mS 的线段, 2′、3′……m ′即分别为点A 0转过2、3、……m 等分圆周时的绝对位置。

KTL12手持机使用说明书

K T L12无线通信手持机使用说明书国营第七一一厂湖北沙鸥通信股份有限公司目录一、简介二、操作方法（一）对讲工作模式（二）选呼工作模式（三）电话机工作模式（四）行车信号模式（打铃工作模式）三、注意事项一、简介KT L121、无线通信手持机（以下简称手持机）外形图91021312411678话，通话完毕，同时按 P TT和# 键拆线，回到待机守侯状态。

b、呼叫有线用户。

上线听到拨号音后，再按数字键“2”和有线用户号码及*键，听到回铃音，即呼叫成功，进入通话状态。

c呼叫无线用户。

上线听到拨号音后，再按数字键3和无线用户号码。

听到回铃音，即呼叫成功，进入通话状态。

通话完毕，同时按PT T和#键拆线，回到待机守侯状态。

2、被叫应答。

听到振铃音后，按P TT键应答，进入通话状态。

通话完毕，同时按P T T和#键拆线，回到待机守侯状态。

（手持机与手持机手持机与基台调度之间需要拨号呼叫通话时采用该模式。

P TT松开，处于受话状态，以下所叙述手持机通话类同。

通话完毕，同时按和键拆线，回到待机守侯状态。

、“”2、各编号名称及功能（1）电源开关、音量电位器：接通或断开本机的电源。

将旋钮顺时针方向旋转至听到“咔嚓”声即表示接通电源，顺时针继续旋转用于增大接收音量；反之，逆时针方向旋转用于减小接收音量，继续旋转至听到“咔嚓”声，即断开电源。

（2）发射灯指示：发射时红色灯亮。

（3）扬声器：收到信号或按键时发出声音。

（4）天线插座：将天线底端对准插座顺时针方向拧紧即可。

（5）天线（6）双音多频键：用以存储、输入或发出双音多频（D T M F）号码。

（7）按 - 讲键(PT T)：用以转换本机的发射和接收（8）照明键：接通显示屏的照明灯。

（9）外接扬声器插孔（10）外接话筒插孔（11）显示屏：显示工作信道号工作模式和载波指示等。

（12）话筒（13）本安镍镉电池组、-2-根据用户实际使用需求，由专业人员设置各工作模式和工作频率等工作参数。

TW12a 12寸2路全频有源专业扬声器系统产品说明书

TW12a12寸2路全频有源专业扬声器系统CN产品说明书UM-TW12a-20180509V e r B感谢您购买产品！请仔细阅读本手册，它将帮助你妥善设置并运行您的系统，使其发挥卓越的性能。

并保留这些说明以供日后参照。

警告：为了降低火灾与电击的风险，请不要将产品暴露在雨中或潮湿环境中。

警告：为了降低电击的风险，非专业人士请勿擅自拆卸该系统。

仅供专业人士操作。

等边三角形中的闪电标记，用以警示用户该部件为非绝缘体，系统内部存在着电压危险，电压。

可能足以引起触电。

可能足以引起触电如系统标有带惊叹号的等边三角形，则是为提示用户严格遵守本用户指南中的操作与维护规定。

注意：请勿对系统或附件作擅自的改装。

未经授权擅自改装将造成安全隐患。

警告：燃不得将明火源(如点的蜡烛)放在器材上面。

1. 请先阅读本说明。

2. 保留这些说明以供日后参照。

3. 注意所有警告信息。

4. 遵守各项操作指示。

5. 不要在雨水中或潮湿环境中使用本产品。

6. 不要将产品靠近热源安装，例如暖气管、加热器、火炉或其它能产生热量的装置（包括功放机）。

7. 不要破坏极性或接地插头的安全性设置。

如果提供的插头不能插入插座，则应当请专业人员更换插座。

8. 保护好电源线和信号线，不要在上面踩踏或拧在一起（尤其是插头插座及穿出机体以外的部分）。

9. 使用厂商规定及符合当地安全标准的附件。

10.雷电或长时间不使用时请断电以防止损坏产品。

12. 不要让物体或液体落入产品内——它们可能引起火灾或触电。

13. 请注意产品外罩上的相关安全标志。

. 仅与厂商指定或与电器一同售出的推车、架子、三脚架、支架或桌子一起使用。

推动小车电/器时，应谨防翻倒。

11注意事项产品的安装调试须由专业人士操作。

在使用非本厂规定的吊装件时，要保证结构的强度并符合当地的安全规范。

警告：1扬声器及扬声器系统的产品有限保修期为自正式购买日起的3年。

由于用户不合理的应用而导致音圈烧毁或纸盆损坏等故障，不包含于产品保修项目。

北方工具+设备公司拖车坡基机械手册说明书

TRAILER JACK BASEOWNER’S MANUALWARNING: Read carefully and understand all INSTRUCTIONS before operating. Failure to follow the safety rules and other basic safety precautions may result in serious personal injury.Thank you very much for choosing a NORTHERN TOOL + EQUIPMENT CO., INC. Product! For future reference, please complete the owner’s record below:Model: _______________ Purchase Date: _______________Save the receipt, warranty and these instructions. It is important that you read the entire manual to become familiar with this product before you begin using it.This machine is designed for certain applications only. Northern Tool + Equipment cannot be responsible for issues arising from modification. We strongly recommend this machine is not modified and/or used for any application other than that for which it was designed. If you have any questions relative to a particular application, DO NOT use the machine until you have first contacted Northern Tool + Equipment to determine if it can or should be performed on the product.For technical questions please call 1-800-222-5381.INTENDED USEThis trailer jack base, when used with appropriate trailer jacks, increases the stability of your trailer and makes it safer to use on soft or rough terrain.TECHNICAL SPECIFICATIONS & PACKING LISTItem Description Material Q235 steelTube diameter 2.24in. (5.7cm)Size 6.7in.L × 4.7in.W × 2.6in.H (17 x 12 x 6.5cm)GENERAL SAFETY RULESWARNING: Read and understand all instructions. Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury.WARNING: The warnings, cautions, and instructions discussed in this instruction manual cannot cover all possible conditions or situations that could occur. It must be understood by the operator that common sense and caution are factors which cannot be built into this product, but must be supplied by the operator.SAVE THESE INSTRUCTIONSWORK AREA•Keep work area clean, free of clutter and well lit.Cluttered and dark work areas can cause accidents.•Keep children and bystanders away while using this base and a trailer jack. Distractions can cause you to lose control, so visitors should remain at a safe distance from the work area.•Be aware of all power lines, electrical circuits, water pipes and other mechanical hazards in your work area, particularly those hazards below the work surface hidden from the operator’s view that may be unintentionally contacted and may cause personal harm or property damage. •Be alert of your surroundings. Using a trailer jack in confined work areas may put youdangerously close to cutting tools and rotating parts.PERSONAL SAFETY•Use personal protective equipment. Always wear eye protection. Safety equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriateconditions will reduce personal injuries.•Do not overreach. Keep proper footing and balance at all times. This enables better control of the trailer jack and base in unexpected situations.•Dress properly. Do not wear loose clothing or jewelry. Keep your hair, clothing andgloves away from moving parts. Loose clothes, jewelry or long hair can be caught in moving parts.TOOL USE AND CARE•Do not force the trailer jack to fit into the base tube. Do not attempt to lift more than the rated maximum lifting capacity of the jack being used.•Store idle jacks out of the reach of children and do not allow persons unfamiliar with the jack or these instructions to operate it.•Maintain your trailer jack base. Check for bent or damaged parts and any otherconditions. If damaged, have the jack base repaired before use or discard entirely.•Use the jack base and accessories in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the trailer jack base for operations different from those intended could result in a hazardous situation.OPERATIONWARNING: Trailer jack and base should be used on a smooth, level surface that is capable of supporting a fully loaded trailer.Step 1: Take the trailer jack base and linchpin out of the carton.Step 2: Insert the jack’s inner tube into the short tube of base. Secure the jack and base by inserting the linchpin through the holes at the base to affix the base and inner tube.Step 3: Jack base tube connect with the jack outer tube, the size is the same as base tube and jack outer tube.MAINTENANCE•Maintain your Trailer Jack Base. Before each use, inspect the general condition of the base.Check for loose hardware, misalignment or binding of moving parts, cracked or broken parts and any other condition that may affect its safe operation.•Keep all moving parts lightly lubricated to prevent corrosion.•After use, wipe external surfaces of the tool with clean cloth.For replacement parts and technical questions, please call 1-800-222-5381.WARRANTYOne-Year Limited WarrantyDistributed byNorthern Tool + Equipment Co., Inc..2800 Southcross Drive WestP.O. Box 1499 Burnsville, MN 55306-6936Made in China。

CERIO 室外型無線基地台说明书

產品描述CERIO OW-110HG 500mW 高功率室外型無線基地台，為一款可提供高密集大都會區提供室外多人上網之網路服務或鄉鎮地區或較偏僻郊區環境之成熟解決方案，不僅可於室外環境中穩定工作外更提供通過業界標準之IP67、IP68之標準規範，並提供可更換天線之N-Type 轉接頭讓使用者可依照欲架設之環境搭配全向性天線或指向性天線，選擇不同的適合無線天線方案。

OW-110HG 非常適合需部屬於室外並提供無線網路連結服務之ISP 業者部署末端服務供給企業或家庭寬頻用戶使用，OW-110HG 通過IP67以及IP68的防水、防塵規範，除了可確實隔絕粉塵對於電子無線設備的危害之外並可長時間使用於潮濕或有可能淋雨的室外環境中，最強可浸泡在15cm 到1m 的水中環境，對於有需要在室外架設無線服務之ISP 或企業用戶來說為非常重要採購因素。

EAN Code : 4712757151718O W -110H G 500mW 高功率內建10dBi 室外型無線基地台OW-110HG本身內建無線輸出功率高達500mW，另可直接搭配多種N-Type天線方案以增加無線訊號之訊號距離並且也增加了無線網路的傳輸效能，針對不論是室外無線橋接的應用或需要建置Wi-Fi Mesh、WDS公共網路或提供無線用戶的存取點都是相當好的應用，本身直接內建支援PoE 功能，利用RJ-45網路線可讓您同時傳輸電源及資料，省去多餘的電源建置問題。

當您使用CERIO的OW-110HG室外無線方案時，網路管理員還能依不同的無線用戶進行速度限制功能，強化公用網路的高可利用率不用擔心不懷好意的無線用戶癱瘓您的無線網路服務，OW-110HG 500mW高功率室外型無線基地台可支援三種操作模式：AP模式、WDS模式及CPE模式，分別都可支援遠端管理模式，簡化建置部署及降低後續維護成本，以下將依照不同運作模式給予簡單的說明：¾AP模式：您可以於此模式下建立無線存取點已提供基本無線服務。

CTL-12型COD快速测定仪操作说明操作手册-13页文档资料

CTL-12 型COD快速测定仪操作说明书一、测定原理：化学需氧量[简称CODcr]，是在一定条件下，用强氧化剂处理水样时所消耗的氧化剂的量，以氧的mg/L表示。

它是水体中还原性物质存在量的指标，还原性物质以有机物为主。

通常以化学需氧量(CODcr)作为衡量水体中有机物污染的综合指标二、开机操作：连接电源线,检查各部无误后打开电源. 单片机对整机电子系统自检无误,显示“H”，键盘输入使用者代号（2位数字)，‘ENTER’,则打印如下:CHENG DE HUATONGCTL-12--------仪器自动升温并显示实际温度；多功能窗显示时间。

仪器正常开机。

约经30分钟加热部分即可稳定在控温状态。

三、试剂①浓硫酸(分析纯,比重1.84)。

②邻苯二甲酸氢钾标液:准确称取经105℃—110℃烘干二小时的邻苯二甲酸氢钾(优级纯)0.5101g溶于水，置于500ml容量瓶中，以水定容至标线,摇匀备用，该标液的理论COD 值为1200mg/l。

③随机专用氧化剂。

(直接使用)④随机催化剂。

自随机附带之专用催化剂中准确移取25ml于250ml容量瓶中，用浓硫酸定容至标线，摇匀备用。

⑤掩蔽剂; 称取20.00g硫酸汞<分析纯>。

加入约70ml纯水中, 再加入10ml浓硫酸<AR>.使其溶解.移入100ml容量瓶中,用纯水定容至标线.摇匀备用.四、水样的测定①依据需要稀释或预处理水样②取均匀的待测水样3ml于反应管中。

③每支试管内加入掩蔽剂1---3滴(每滴可掩蔽300mg/L左右. 如水样不含氯离子也可不加)。

④每支试管内加入专用氧化剂1.0ml。

⑤垂直快速加入各反应管内催化剂液5.0ml。

如发现溶液上下液色不均需摇匀，否则将引起加热过程飞溅。

⑥将反应管置入仪器加热炉前6只加热孔中，此时显示炉体温度会有所下降，为保证消解充分，请稍侯至温度由低至高回升到164.5以上时再按动消解键，消解指示灯亮。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

产品执行标准Q/BSA02-2007
KTL12基地台
使用说明书
石家庄市天阳电子科技有限公司
2007年8月
目录
一、概述 (1)
二、型号含义 (1)
三、工作原理 (1)
四、主要技术指标 (2)
1、工作环境条件要求 (2)
2、贮运环境条件要求 (2)
3、一般技术指标 (2)
4、发射机性能指标 (2)
5、接收机性能指标 (3)
6、关联设备及连接电缆 (3)
五、使用说明 (3)
1、通话前的准备 (3)
2、通话联络 (3)
3、注意事项 (4)
附录A (5)
一、概述
KTL12基地台为漏泄通讯的专用设备，适用煤矿井下，完成接收和发射无线电信号的作用。

防爆型式为矿用本质安全型，防爆标志为ExibI。

该产品电气及结构设计均符合《爆炸性气体环境用电气设备第1部分通用要求》和《爆炸性气体环境用电气设备第4部分本质安全型“i”》有关规定。

电气设计上查用稳定可靠的集成电路、晶体稳频、晶体滤波、场效应管等新型器件。

机器具有双工对讲（或单工对讲）和转发、静噪控制、大小功率、人工音量置定、频道显示、呼叫等功能。

还具有体积小、总量轻、操作方便防潮、防尘等优点。

二、型号含义
基地台型号按MT/T286-92的规定编制.
K T L 12
登记序号
漏泄
矿用通信系统或设备
三、工作原理
发射部分
话音信号经放大后进入振调级，振调级输出为已调制信号，再经三倍频达到工作频率，信号再经推动级和功放进一步放大，经低通滤波器和双工滤波器将杂波抑制到一定程度，使输出信号频谱比较纯。

该射频信号由馈线经汇接机的输出电缆向空间辐射电磁波，以供移动台接收。

基地电台发信部分设计上与其他发射机有以下几点不同之处：（1）发信的话音处理和放大采用LM358 集成电路，大信号时自动增益控制特性良好，保证了最大频偏时的信号失真度。

（2）功放部分选用功率余量相当大的功率管，保证机器长期使用时可靠性高。

（3）电路上专门设计了限流保护，防止电路暂时短接，电流过大，而引起的不安全隐患。

（4）频道转换采用电子开关，使振荡器的工作稳定可靠。

接收部分
收信机总增益约150dB，主要集中在中频部分。

中频放大、解调及低频放大使用了二块集成电路。

第一中频为，第二中频为455KHZ。

信号接收过程概述如下：漏泄电缆周围的无线电波在漏泄电缆上产生电信号，该信号经电缆和汇接机传输到基地电台，信号再经过双工滤波器和输入回路的选频，把有用信号送到高放级，经放大后再与来自第一本振的信号在第
一混频器中混频产生的中频信号，由高选择性的晶体滤波器抑制无用信号后选出信号送入第一中放，再进入第二混频，选出455KHZ中频信号再经滤波和放大由移相鉴频解调器转换为音频信号。

该音频信号经去加重网络，把语音频谱恢复到我们讲话时的语音频谱特性，再经低放推动扬声器，把电信号转换为声信号。

四、主要技术指标
1、工作环境条件要求
环境温度：0℃～+40℃；
平均相对湿度：不大于95%（+25℃）；
大气压力：80kPa～106kPa；
机械环境：无显著振动和冲击的场合
有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

2、贮运环境条件要求
高温：＋60℃；
低温：－40℃；
平均相对湿度：≤90%（＋25℃）；
振动：频率10-150Hz 加速度50m/s2位移；
冲击：峰值加速度500m/s2,持续时间11ms。

3、一般技术指标
a)频率：发射：；接收：
b)调制方式：调频制。

c)工作方式：异频双工或异频单工。

d)射频馈线：阻抗75Ω，射频电缆长米。

e)送话器：抗噪送话器CC4-Ⅰ型。

f)电源：DC12伏，由KDW29电源提供。

g)整机双工工作耗电：≤300mA。

h)外形尺寸：200×220×84mm 。

4、发射机性能指标
a)发射载波频率容差≤5×10-4MHz
b)载波输出功率≥150mW
c)调制灵敏度≤15mV（40Ω）
d)调制音频失真≤10%
e)额定频偏 3KHz
f)调制限制≤7KHz
g)发射工作电流≤150mA
5、接收机性能指标
a)有限噪音灵敏度（信纳比12dB）≤2μV
b)音频输出功率≥150mW ；
c)音频失真≤10%
d)接收工作电流≤180mA
6、本安参数：a）Ui：Ii：300mA；b）Ci：100nF ；Li：10μH。

7、关联及配接设备
见附录A
五、使用说明
1. 通话前的准备
a)认定本机的配接设备为KTU5汇接机。

然后检查汇接机供电输出是否为12V。

判断
为12V，关闭其电源开关，再将本机电源馈线、射线馈线、音频馈线连接到关联
设备汇接机上（接入位置按机器外壳标注），并将本机送话器连接到本机前面板
话筒插座上。

b)将本机频道开关置于符合该机配置的频道上，静噪控制开关置于“噪声”位，“对
讲、转接”开关置于“对讲”位。

c)将KTU5汇接机电源开关置“开”位，其指示灯亮（红光）。

接着将本机电源开关
置“开”位，此时本机扬声器发出“哗哗”噪声，所选用的频道指示灯亮（绿光）。

d)静噪控制开关置于“抑制”位，噪声即消失。

e)按紧送话器的开关，发信指示灯亮（红光）。

f)将“对讲、转发”开关置“转换”位，发信指示灯亮（红色）。

经以上检查，本
机功能正常，再将“对讲、转接”开关置于“对讲”位。

2. 通话联络
a)主机与手机通话（对讲）
当以上检查完毕，按紧送话器开关，打开“紧呼”开关，手机即收到呼叫信号，引起各手机注意。

停止“紧呼”。

本台直接请某手机出来对话，进行双向通话。

若音嫌小，可调“音量置定”电位器，使音量大小适中。

本系统主机发“紧呼”或对讲，同频道的手机都能同时响应，主机发话时应事先讲明请某手机讲话，其余手机不该插话。

b)主机向所有手机（同频道机器）的对话，先发“紧呼”，稍等片刻，手机作出响
应，主机即可发话（如电话广播等用途）。

c)手机与手机通话
先由某手机请求，要求与另一手机通话，主机值班人员将主机的“对讲、转接”开关置于“转接”位，将汇接机（KTU5）功能开关置“副机对讲”，主机处于监听状态。

待其话毕，将“对讲、转接”复位于“对讲”位，汇接机功能开关复位于“正常值守”位。

d)井上与手机通话
将主机“对讲、转接”开关置“转接”位，汇接功能开关置“有线汇接”位，主机处于监听。

待其话毕，将主机“对讲、转接”开关复位于“对讲”位，汇接机功能开关置“正常值守”位。

3. 注意事项
a)“音量置定”电位器，当系统安装完毕，其音量大小已调适中，平时可以不再调
节。

b)“对讲、转接”开关的操作，按照上列的规定，不可忘记复位于“对讲”位。

c)发话时不可忘记按送话器开关，“转接”位供监听使用。

d)发话时与送话器距离为8～15公分，音质为最佳。

e)机器的各种功能控制设置，不得随便置位。

否则不能实施规定的通话功能。

f)机器在正常运用中，若发生故障，不宜在井下拆箱检查。

g)鉴于用户维修设备和条件所限，使用者应严格按本说明操作，以防损坏机器。

h)机器发生故障，请寄回本公司检查和修理。

i)维修中不得随意更改元器件参数和型号、规格，否则应承担故障责任。

j)本安产品不得随意与其它未经联检的设备连接！
石家庄市天阳电子科技有限公司
地址：石家庄市青园街275号邮编：050021
电话：03 传真：03
附录 A
关联设备
a)基地电源通过带4芯插头的电缆线与基地台相应的插座连接，
其中:电缆线型号: RVB2×最大长度：2m；
插头型号: C×5-4KZ。

配接设备
a)基地台与汇接机连接电源线型号：×1mm2，长度1.5m。

b)与本机连接的音频电缆线长度：1.5m。

c) 泄漏电缆型号：SLIYV-75-9 电缆数：1～4路分布电容：≤75pF/m。
