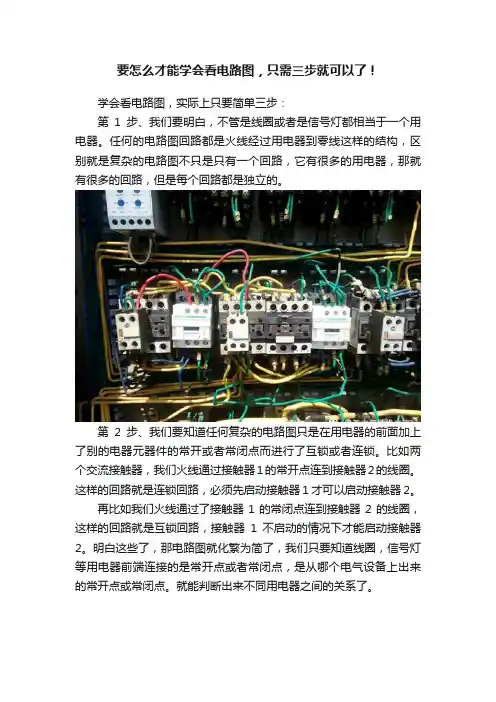

教你三步看懂电路图
要怎么才能学会看电路图，只需三步就可以了！
要怎么才能学会看电路图，只需三步就可以了！
学会看电路图，实际上只要简单三步：
第1步、我们要明白，不管是线圈或者是信号灯都相当于一个用电器。
任何的电路图回路都是火线经过用电器到零线这样的结构，区别就是复杂的电路图不只是只有一个回路，它有很多的用电器，那就有很多的回路，但是每个回路都是独立的。
第2步、我们要知道任何复杂的电路图只是在用电器的前面加上了别的电器元器件的常开或者常闭点而进行了互锁或者连锁。
比如两个交流接触器，我们火线通过接触器1的常开点连到接触器2的线圈。
这样的回路就是连锁回路，必须先启动接触器1才可以启动接触器2。
再比如我们火线通过了接触器1的常闭点连到接触器2的线圈，这样的回路就是互锁回路，接触器1不启动的情况下才能启动接触器2。
明白这些了，那电路图就化繁为简了，我们只要知道线圈，信号灯等用电器前端连接的是常开点或者常闭点，是从哪个电气设备上出来的常开点或常闭点。
就能判断出来不同用电器之间的关系了。
第3步、就是了解各个电器元器件的构造用途了。
知道不同电气元器件的辅助点的位置，线圈的位置，这样就我们可以根据第2点的内容来进行连线，从而把电路图转化为实际接线。
文章由电工阿浩提供，向电友致敬！。
读懂电路图,四步就能解决
读懂电路图，四步就能解决1看图纸标题电器产品电路的特点，是以元器件图形符号代替实物，以实线来表示导线电气连接，接电路的原理进行绘制的。
通常，在看到图纸时，我们应该已经知道面对的是什么产品，或者哪部分电路了。
如果并不清楚所看的电路的概况，应该首先看图标的标题，做到心中有数。
根据标题内容和电路知识，便可以对产品电路功能、结构、原理建立大致轮廓的印象，为进了步解读电路打下了基础。
方法技巧：在知道是什么产品电路，而不知道从哪部分下手时，我们可以先找到表示电路结构的方框图，对照分析后得出结论，也可以从主元件入手，或者有代表性的集成电路型号，一般就能知道它是中放电路、功放电路还是控制电路。
比如：我们看到一块51或者AVR，我们肯定知道它还有它的最小系统单元是用来控制的。
2看元件构成看电路结构，我们必须要对一些元件的原理图符号要十分的清楚，不然的话便会无从下手！另外，我们还要知道每一个元件是什么用，比如：三极管，它是工作在哪个状态，是放在，是截止，还是饱和呢？我们还要知道每个模块相互连接的关系。
3看电路结构解读电路原理需要用到很多电路的专业知识，而在绘制电路原理图的时候，也必须要根据电路的工作原理，科学简捷地安排元器件。
所以，我们看电路的时候，也可以根据这样技巧来看电路。
做到有的放矢。
另外，我们看一个基本电路的连接时，我们必须要找出来它的信号输入和信号输出在哪里。
对于多级放大电路，不要了解它们的耦合方式和耦合元件。
4解读全电路功能了解各单元电路和连接方式后，就能进一步分析电路细节，进而完全解读全电路。
电路整体功能的解读，需要较全面的单元电路知识，也需要对整机电路原理有深入的了解。
比如：只有掌握广播信号的发送、接收原理后，才能了解收音机电路的的过程，解读各种收音机电路。
看懂电路图
三句话教你看懂电路初学电学的初中学生，看不懂电路，感到电路很难，其实电学很简单，下面我教你三句话帮你看懂电路图：第一句：电路闭合时，电流从电源的正极出，负极回。
解析：如图所示，当开关1闭合，开关2断开时，由于开关2处于断开状态，电流不能从电灯2和开关2通过，所以电流只有一条路径从电源的正极出来，经过电灯1、电灯3和开关1后，回到电源负极。
第二句：电流能不过用电器，就不过用电器。
解析：当开关1和开关2闭合时，电流从电源的正极出来，有两条路径可供选择：路径1：电流从电源的正极出来，经过A点、电灯1、B点、电灯2和开关1后，回到电源负极；路径2：电流从电源的正极出来，经过A点、开关2、B点、电灯2后，回到电源负极；电流在A点到B点的过程中，能经过闭合的开关（相当于导线）到B点，就不会过电灯1到B点，也就是把电灯1短路了，所以电流的实际所走的路径是路径1。
第三句：电流不能不过用电器时，都要过。
解析：当开关1和开关2闭合时，电流从电源的正极出来，有两条路径可供选择：路径1：电流从电源的正极出来，经过电灯1、电灯2、电灯3和开关1后，回到电源负极；路径2：电流从电源的正极出来，经过开关2、电灯4和开关1后，回到电源负极；电流不管从那条路径过，都要经过用电器，只不过有多少之分，这时电流不管用电器的多少每条路径都要过，也就是此时电流有两条路径。
牛刀小试：1.如图所示的电路中：若S1、S2和S3都闭合时，__________灯发光；若S1断开、S2和S3闭合时，__________灯发光；若S2断开、S1和S3闭合时，___________灯发光。
2.如图所示：若S断开、S1闭合时，_______灯发光；若S1断开、S闭合时，_______灯发光；若S和S1都闭合时，_________灯发光。
答案：1.没有；L1;L1、L2；2.L1; 没有; L1、L2。
教你三步看懂电路图
教你三步看懂电路图对于初学电子的朋友,尤其是电子爱好者,学习电路图很难入门,今天我向朋友们介绍点儿我的学习体会.第一步:首先从各种电子书籍和杂志上,找到电子元件的符号,构造,作用,功能.第二步:学习弄懂单元电路中的交流回路和直流回路,这是最重要的.第三步:找一收音机电路图弄清各个单元级和整个电路的交流信号和直流电流的通路,包括反馈回路,谐振回路.通过这三步学习你一定不会再感觉看电理识图方法和注意事项修理识图是指在修理过程中对电路图的分析，这一识图与学习电路工作原理时的识图有很大的不同，是围绕着修理进行的电路故障分析。
1．修理识图项目修理识图主要有以下四部分内容：①在整机电路图中建立检修思路，根据故障现象，判断故障可能发生在哪部分电路中，确定下一步的检修步骤（是测量电压还是电流，在电路中的哪一点测量）。
②根据测量得到的有关数据，在整机电路图的某一个局部单元电路中对相关元器件进行故障分析，以判断是哪个元器件出现了开路或短路、性能变劣故障，导致了所测得的数据发生异常。
例如，初步检查发现功率放大电路出现了故障，可找出功放电路图进行具体分析。
③查阅所要检修的某一部分电路图，了解这部分电路的工作，如信号是从哪里来，送到哪里去。
④查阅整机电路图中某一点的直流电压数据。
2．识图方法和注意事项进行修理识图过程中要注意以下四个问题：①修理识图是针对性很强的电路分析，是带着问题对局部电路的识图，识图的范围不广，但要有一定深度，还要会联系故障的实际。
②主要是根据故障现象和所测得的数据决定分析哪部分电路。
例如：根据故障现象决定分析低放电路还是分析前置放大器电路，根据所测得的有关数据决定分析直流电路还是交流电路。
③测量电路中的直流电压时，主要是分析直流电压供给电路；在使用干扰检查法时，主要是进行信号传输通路的识图；在进行电路故障分析时，主要是对某一个单元电路进行工作原理的分析。
在修理识图中，无需对整机电路图中的各部分电路进行全面的系统分析。
教你三步看懂电路图的方法
教你三步看懂电路图的方法
电路图主要由元件符号、连线、结点、注释四大部分组成。
接下来给大家分享如何通过三个步骤看懂电路图，一起看一下具体内容。
看懂电路图的三个步骤
（1）首先要看有哪些图形符号和文字符号,了解电路图各组成部分的作用。
分清主电路和辅助电路。
交流回路和直流回路。
（2）主电路是电气控制线路中大电流流过的部分。
包括从电源到电机之间相连的电器元件。
看主回路时要通常从下往上看。
即先从用电设备开始经控制电器元件顺次往电源端看。
通过看主回路，要搞清楚负载是怎样取得电源的。
电源都经过哪些电器原件到达负载和为什么要通过这些电器原件。
（3）辅助电路是控制线路中除了主电路以外的电路。
起流过的电流比较小，看辅助电路时则上自上而下。
从左到右看，即先看主电源，再顺序看各条支路。
分析各条支路电器原件的工作情况及其对主回路的控制关系，注意电气与机械机构的连接关系。
如何画好电路图
（1）如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成。
（2）如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；如果是并联电路，还要注意相交且相连的点要用明显的黑点描出。
（3）画好电路图应注意的事项:
①必须用电路符号表示元件，不能用实物图形。
②整个电路图画成方框型。
③按照实物图元件摆放顺序画电路图。
④养成随时将各元件用字母表示的好习惯。
⑤注意连接处不要形成开路，节点要点好。
快速看懂复杂电路图的方法与技巧
快速看懂复杂电路图的方法与技巧对于许多初学者来说，看懂复杂的电路图可能是一项挑战。
但是，通过掌握一些方法和技巧，你可以快速提高自己的读图能力。
以下是一些建议：一、掌握看图技巧1.快速浏览主回路和控制回路：首先，花些时间了解主回路和相应的控制回路。
主回路通常包括电源、开关、负载和保护元件等，而控制回路则包括用于控制主回路的继电器、接触器等元件。
通过比较主回路和控制回路，你可以了解整个电路的工作流程。
2.从上到下看图：正规的电路图通常按照从上到下的顺序逐步解释电路的工作原理。
这种方法有助于你逐步了解电路的各个部分以及它们之间的相互关系。
3.分部分看图：将电路图分成不同的部分来看，例如保护电路、测量电路和控制电路等。
这样有助于你更好地理解每个部分的功能和作用。
4.注意线号：在正规的电路图中，每条线、每个接线端子都有相应的线号。
线号实际上是导线的“名字”，相同的线号表示它们属于同一个分支并具有相同的作用。
通过查找线号，你可以更容易地理解电路图。
5.积累经验：最重要的是，通过不断看图、学习和实践来积累经验。
多看不同类型的电路图，尝试理解它们的工作原理，并与同事或老师讨论。
随着经验的积累，你会发现自己越来越擅长看懂复杂的电路图。
二、加强电工专业知识1.掌握电路基本原理：了解电路的基本原理是理解复杂电路图的基础。
学习欧姆定律、基尔霍夫定律等基本原理，并将它们应用到实际电路中。
2.了解电气拖动系统：熟悉电气拖动系统的组成和功能，包括电动机、接触器、继电器等元件的作用和工作原理。
这将有助于你更好地理解电路图中的各个部分。
3.掌握基础电路图：学习并熟练掌握一些基本的电路图，如电机正反转控制电路、电机星三角降压启动电路等。
通过了解这些基础电路图，你可以更容易地理解更复杂的电路图。
4.积累电子元件知识：了解各种电子元件的功能和作用，例如电阻、电容、二极管等。
这将有助于你更好地理解电路图中各个元件的作用和相互关系。
5.学习电路分析方法：掌握一些基本的电路分析方法，如支路电流法、节点电压法等。
如何看懂电路图
如何看懂电路图电路图是电子电路中常用的一种图示工具，它能准确地表达电路的连接关系和元件的布局。
对于初学者来说，理解和阅读电路图可能会有一定的困难。
然而，只要我们掌握了一些基本的规则和技巧，就能轻松看懂电路图。
本文将指导您如何看懂电路图，并希望能帮助您迅速提升对电路图的理解能力。
一、电路图基础知识在开始学习如何看懂电路图之前，我们需要了解一些电路图的基础知识。
一般来说，电路图由不同的元件符号和连线组成。
元件符号代表了不同的电子元件，例如电阻、电容、电感等。
而连线则表示元件之间的连接关系，通过连线能够清晰地了解电路中的信号传输路径。
二、阅读电路图的步骤理解电路图的基本规则之后，下面将介绍一些阅读电路图的步骤，帮助您更好地理解电路图。
1. 读图例在看懂电路图之前，首先要熟悉电路图中使用的元件符号和标记。
通常在电路图的右下角会有一个图例，它包含了常见元件符号的说明。
通过仔细阅读图例，您可以快速了解电路图中所使用的元件及其功能。
2. 分析电路结构要想正确理解电路图，需要先对整个电路的结构有一个整体的认识。
从整体上看电路图，尝试找出电源、输入和输出等关键元件。
通过先分析电路的结构，可以帮助您更好地理解电路图中每个元件的作用及其连接方式。
3. 逐个元件分析在阅读电路图时，逐个分析每个元件的作用是非常重要的。
首先，注意元件的符号和标记，了解其具体代表的电子元件；其次，了解元件的参数，例如电阻值、电容值等。
通过逐个元件的分析，您可以逐步了解整个电路的功能和特性。
4. 理解连接关系阅读电路图时，了解连接关系很重要。
通过观察连线的方向、线型和位置，可以确定元件之间的连接方式。
有时，连线之间会存在一些标记，例如箭头、接地符号等，这些标记能够帮助您更好地理解电路的连接关系。
5. 跟踪信号路径在分析电路图时，可以通过跟踪信号路径来帮助理解电路的工作原理。
跟踪信号路径可以帮助您了解信号从输入端到输出端的流动方式，进而推测电路的功能和工作方式。
教你三步看懂电路图画电路图的诀窍有哪些
教你三步看懂电路图画电路图的诀窍有哪些由大到小、由粗到细，识读各种电路图：一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。
这些电路图各有各的用途和特点，但又有内在联系。
在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。
教你三步看懂电路图1、由大到小、由粗到细，识读各种电路图一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。
这些电路图各有各的用途和特点，但又有内在联系。
在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。
这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。
2、基本电路程式识读电路方框图整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。
方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。
有时，同学们手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。
3、整机信号变换剖析实用电路原理图在识读方框图基础上，还必须进一步识读具体的实用电路原理图。
欲真正理解电路原理图，必须结合整机的基本原理来进行识读，也就是说，要分析通过什么具体电路来完成信号处理过程，为什么使用该电路完成此功能，而不是使用其它别的电路。
根据电路功能的粗细、大小，可将实用电路图分为单元电路图、系统电路图、板块电路图及整机电路图。
画电路图的诀窍1、看实物画出电路图看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
只需5个步骤，老鸟教你轻松看懂电路原理图！
只需5个步骤，老鸟教你轻松看懂电路原理图！作为电子维修人员，只有读懂电路的原理图，才能知道它的各组成部分的作用及各部分的相互关系，并进一步估算其性能指标，科学地运用器件;也只有读懂电路的原理图，才能改进电路性能，正确分析和排除故障。
那么，我们怎么才能读懂电路的原理图呢?下面随我来看一下有哪些步骤和技巧吧。
从元器件开始学习在电子产品的电路板上有不同外形、不同种类的电子元器件，它们所对应的文字标识、符号及相关参数都标注在元器件的旁边。
元器件是构成电子产品的基础，也就是说任何的电子产品都是由各种各样的元器件组合而成的。
因此，了解电子元器件的基础知识，掌握不同元器件在电路图中的符号和基本功能特点是读懂电路原理的第一步。
这就相当于读文章，必须先识字是一个道理。
要读懂电路原理图，不仅要掌握一些规律、技巧和方法，还要具备一些扎实的理论基础知识才能快速的学会看懂原理图。
需要熟练掌握电子产品中常用电子元器件的基本知识，如电阻、电容、电感、二极管、三极管、晶闸管、变压器、集成电路等，充分了解它们的种类、特征及在电路中的符号，它们在电路起什么作用和功能等。
对于集成电路，初学者大可不必了解其内部构造及原理，只需要把它看做是一个黑盒子，有输入信号端和输出信号端，可以实现什么功能就行了，刚开始就想深入了解是不可能的，而且容易打信心，导致兴趣大减。
从单元电路学习看图单元电路就是由常用元器件、简单电路用基本放大电路构成的可实现一些基本功能的电路，是整机电路的单元模块，如串并联电路、RC电路、LC电路、放大器、振荡器等。
如果说认识元器件相当于识字的话，那么学习单元电路就相当于文章中的一个段落。
任何的电子产品都有可以实现不同功能的单元电路组成，比如电源电路，因此学习读原理图就要先从电源电路入手，了解简单电路的结构及功能对于读懂整机原理图有非常大的帮助。
如上图，把整机原理图拆分不同的单元电路。
由几个电子元器件构成的基本电路是所有原理图的最小单元，如整流电路、滤波电路、稳压电路、放大电路、振荡电路等。
三步看懂电路图的方法
电路图是指用电路元件符号表示电路连接的图。
下面总结了三步看懂电路图的方法，供大家参考。
三步看懂电路图的方法1、判断信号处理流程方向根据电路图的整体功能，找出整个电路圆的总输入端和总输出端，即可判断出电路图的信号处理流程方向。
无线话筒的功能是将话音信号调制到高频信号上发射出去，图1电路图中，话筒BM为总输入端，天线W为总输出端。
从总输入端到总输出端即为信号处理流程方向，图1为从左到右的方向依次排列。
2、划分单元电路一般来讲，晶体管、集成电路等是各单元电路的核心元器件。
因此，我们可以以晶体管或集成电路等主要元器件为标志，按照信号处理流程方向将电路图分解为若干个单元电路，并据此画出电路原理方框图。
方框图有助于我们掌握和分析电路图。
3、分析直流供电电路电路图中通常将电源安排在右侧，直流供电电路按照从右到左的方向排列。
图1中，整机电路的直流工作电源是6伏电池，R4、C6和稳压二极管VD构成稳压电路，以提高电路工作的稳定性。
S为电源开关。
掌握电路工作原理看懂电路图首先得掌握电路工作原理，接下来会讲到如何掌握电路工作原理。
1、分析主电路。
从主电路人手，根据每台电动机和执行电器的控制要求去分析各电动机和执行电器的控制内容，如电动机启动、转向控制、制动等基本控制环节。
2、分析辅助电路。
看辅助电路电源，弄清辅助电路中各电器元件的作用及其相互间的制约关系。
3、分析联锁与保护环节。
生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案以外，在控制线路中还设置了一系列电气保护和必要的电气联锁。
4、分析特殊控制环节。
在某些控制线路中，还设置了一些与主电路、控制电路关系不密切，相对独立的某些特殊环节。
如产品计数装置、自动检测系统、晶闸管触发电路、自动调温装置等。
这些部分往往自成一个小系统，其读图分析的方法可参照上述分析过程，并灵活运用所学过的电子技术、交流技术、自控系统、检测与转换等知识逐一分析。
教你三步看懂电路图
教你三步看懂电路图初学电子电路图的方法和注意事项一、如何看懂电路图对于初学者，尤其是电子爱好者，学习电路图可能是一项挑战。
但只要掌握了正确的方法，就能够轻松入门。
以下是三个关键步骤，帮助你理解电路图：1.了解电子元件符号、构造、作用和功能：这是理解电路图的基础。
你需要从各种电子书籍和杂志上找到这些信息，熟悉常用电子元件的符号和特性。
2.学习单元电路中的交流回路和直流回路：这是电路分析的关键部分。
了解交流和直流回路的工作原理，能帮助你理解电路是如何工作的。
3.通过具体电路图，如收音机电路图，深入了解交流信号和直流电流的通路，包括反馈回路和谐振回路：这一步将理论知识与实际应用相结合，使你更深入地理解电路图。
二、修理识图的注意事项和方法修理识图是在修理过程中对电路图进行分析的过程，与学习电路工作原理时的识图有所不同。
以下是修理识图的要点：1.在整机电路图中建立检修思路：根据故障现象，判断故障可能发生的部分，确定下一步的检修步骤。
2.根据测量数据对相关元器件进行故障分析：例如，如果初步检查发现功率放大电路出现故障，可在功放电路图中进行具体分析。
3.查阅需要检修的某一部分电路图：了解这部分电路的工作原理，如信号的来源和去向。
4.查阅整机电路图中某一点的直流电压数据：这是修理识图的重要步骤，帮助你确定电路中各个点的电压状态，进一步分析故障原因。
三、上下拉电阻的作用与选择上下拉电阻在电子电路中发挥着重要作用，主要用途包括：1.提高输出电平：当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平，需要加上拉电阻来提高输出高电平。
2.提供泄荷通路：对于OC门电路，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
此外，对于COMS芯片的管脚，加上拉电阻也是为了提高输出电平、提高芯片输入信号的噪声容限、增强抗干扰能力。
3.匹配电阻：在长线传输中，电阻不匹配容易引起反射波干扰，加上下拉电阻实现电阻匹配，有效抑制反射波干扰。
教你三步看懂电路图 从零开始学电路基础
教你三步看懂电路图从零开始学电路基础
电路图是很多同学在学习物理科目时比较头疼的一个环节，想当年小编就是败在了电路图上才选择了学文科！下文小编给大家整理了电路图的基础学习方法，供参考！
如何三步看懂电路图1、根据由大到小，由粗到细的顺序识读各种电路图 一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。
这些电路图各有各的用途和特点，但又有内在联系。
在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。
这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。
2、根据基本电路程式可以识读电路方框图（系统、板块或整机）
整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。
方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。
有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。
根据基本电路程式，可画出电路方框图。
根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。
电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。
实际上，看电路图的重要任务之一，就是研究分析传输信号的内容、种类、波形及它们的。
如何看懂电路原理图
如何看懂电路原理图首先，要理解电路原理图，我们需要了解电路图的基本元素。
电路原理图是用符号和线条表示电子元件之间连接关系的图示。
其中，电子元件的符号代表了元件的种类和功能，而线条则表示了元件之间的连接方式。
在电路原理图中，常见的元件符号包括电源、电阻、电容、电感、二极管、三极管等。
熟悉这些符号对于理解电路原理图至关重要。
其次，要看懂电路原理图，我们需要学会分析电路图中的连接关系。
在电路原理图中，元件之间的连接方式通常通过线条和连接点表示。
线条的交叉点表示元件之间的连接关系，而连接点则表示元件之间的连接方式。
通过仔细观察电路原理图中的线条和连接点，我们可以清晰地了解元件之间的连接关系，从而理解整个电路的工作原理。
此外，理解电路原理图还需要注意元件之间的排列和布局。
在电路原理图中，元件的排列和布局通常反映了电路的结构和功能。
例如，电源、信号输入输出、放大器、滤波器等元件在电路原理图中的位置和排列顺序都具有一定的规律性。
通过观察元件的排列和布局，我们可以更好地理解电路的结构和功能。
最后，要看懂电路原理图，我们需要结合实际应用场景进行分析。
电路原理图通常是针对特定的电子设备或系统而设计的，因此在理解电路原理图时，我们需要结合实际的应用场景进行分析。
通过了解电路的实际应用需求，我们可以更好地理解电路原理图中的元件选择、连接方式和功能设计，从而更好地理解整个电路的工作原理。
综上所述，要看懂电路原理图，我们需要熟悉电路图的基本元素，学会分析电路图中的连接关系，注意元件之间的排列和布局，以及结合实际应用场景进行分析。
通过掌握这些方法和技巧，相信大家都能够轻松看懂电路原理图，为电子工程领域的学习和工作打下坚实的基础。
希望本文对大家有所帮助，谢谢阅读！。
教你三步看懂电路图 基本电路图讲解
教你三步看懂电路图基本电路图讲解
电路图是很多同学在学习物理科目时比较头疼的一个环节，想当年小编就是败在了电路图上才选择了学文科！下文小编给大家整理了电路图的学习教程，供参考！
教你如何散步简单看懂电路图1、根据由大到小，由粗到细的顺序识读各
种电路图
前面已谈到，一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。
这些电路图各有各的用途和特点，但又有内在联系。
在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。
这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。
2、根据基本电路程式可以识读电路方框图（系统、板块或整机)
前面谈到整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。
方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。
有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。
根据基本电路程式，可画出电路方框图。
根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。
电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。
实际上，看电。
怎么看懂电路图有哪些技巧
怎么看懂电路图有哪些技巧要理解和看懂电路图，首先需要具备一些基本的电子知识和技巧。
下面是一些有助于您理解电路图的技巧。
1.学习基本元件：学习电路图之前，了解电子元件是非常重要的。
常见的电子元件包括电阻、电容、电感、二极管、晶体管等。
了解这些元件的符号、功能和基本特性，这将有助于您后续理解电路图。
2.电路图符号的学习：每个元件在电路图上都有对应的符号。
学习并熟悉这些符号是理解电路图的基础。
可以通过查看电子教材、参考书籍或网络资源来学习这些符号。
3.理解电路结构：电路图是一种用以表示电路中元件和连接关系的图示。
电路图上通常会用线条表示导线，元件之间用线条连接，形成一个完整的电路结构。
理解电路图的结构可以帮助您更好地理解电路系统。
4.学习电路图的结构和符号：电路图一般由输入源、输出负载、电子元件和连接线组成。
了解这些组成部分的符号和连接方式，可以帮助您更好地理解电路图中各个元件之间的关系。
5.分析电路图的流程：电路图是一种表示电路的图示，通过图示可以分析电路中各个元件之间的连接方式和关系。
理解电路的分析过程对于理解电路图非常重要。
一般的电路分析包括三个基本步骤：确定电路的输入和输出，查找电路中的元件和连接，使用电路定律进行电路分析。
6.了解电路定律：电路定律是用来描述电路中电压、电流和电阻之间关系的一些规律。
例如欧姆定律可以描述电流和电阻之间的关系，基尔霍夫定律可以描述电流在电路中的分布情况。
通过了解这些定律，可以帮助您更好地分析电路图。
7.使用模拟软件进行实践：通过使用电子电路模拟软件，可以在计算机上实践电路分析和设计。
这些软件提供了一种直观的方式来理解电路图和电路系统的工作原理。
通过实践，可以加深对电路图的理解。
8.阅读相关教材和参考书籍：有关电路图的学习资料很多，可以阅读一些电子电路方面的教材和参考书籍来加深对电路图的理解。
这些书籍通常包含了丰富的实例和案例，可以帮助您更好地理解和应用电路图。
9.与他人讨论交流：与他人讨论交流对于理解电路图也是很有帮助的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教你三步看懂电路图
对于初学电子的朋友,尤其是电子爱好者,学习电路图很难入
门,今天我向朋友们介绍点儿我的学习体会.
第一步:首先从各种电子书籍和杂志上,找到电子元件的符
号,构造,作用,功能.
第二步:学习弄懂单元电路中的交流回路和直流回路,这是最
重要的.
第三步:找一收音机电路图弄清各个单元级和整个电路的交
流信号和直流电流的通路,包括反馈回路,谐振回路.
通过这三步学习你一定不会再感觉看电
理识图方法和注意事项
修理识图是指在修理过程中对电路图的分析，这一识图与学习电路工作原理时的识图有很大的不同，是围绕着修理进行的电路故障分析。
1．修理识图项目
修理识图主要有以下四部分内容：
①在整机电路图中建立检修思路，根据故障现象，判断故障可能发生在哪部分电路中，确定下一步的检修步骤（是测量电压还是电流，在电路中的哪一点测量）。
②根据测量得到的有关数据，在整机电路图的某一个局部单元电路中对相关元器件进行故障分析，以判断是哪个元器件出现了开路或短路、性能变劣故障，导致了所测得的数据发生异常。
例如，初步检查发现功率放大电路出现了故障，可找出功放电路图进行具体分析。
③查阅所要检修的某一部分电路图，了解这部分电路的工作，如信号是从哪里来，送到哪里去。
④查阅整机电路图中某一点的直流电压数据。
2．识图方法和注意事项
进行修理识图过程中要注意以下四个问题：
①修理识图是针对性很强的电路分析，是带着问题对局部电路的识图，识图的范围不广，但要有一定深度，还要会联系故障的实际。
②主要是根据故障现象和所测得的数据决定分析哪部分电路。
例如：根据故障现象决定分析低放电路还是分析前置放大器电路，根据所测得的有关数据决定分析直流电路还是交流电路。
③测量电路中的直流电压时，主要是分析直流电压供给电路；在使用干扰检查法时，主要是进行信号传输通路的识图；在进行电路故障分析时，主要是对某一个单元电路进行工作原理的分析。
在修理识图中，无需对整机电路图中的各部分电路进行全面的系统分析。
④修理识图的基础是十分清楚电路的工作原理，不能做到这一点就无法进行正确的修理识图。
关于上、下拉电阻的作用与选择
一、上下拉电阻：
1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，以提高输出的高电平值。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，
提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻阻值的选择原则包括:
1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。
综合考虑
以上三点,通常在1k到10k之间选取。
对下拉电阻也有类似道理
二、电阻的具体取值怎么计算的？
上拉电阻是不是应该是接Vcc再接电阻，然后接到管脚上的？
一般上下拉的电阻取值都有个特定的范围,不能太大,也不能太小.都在几K到几十K之间吧,具体的还要看电路要求.在一些单片机中，例如AVR系列单片机ATmega8L，带有内部上拉电阻Rpu。
可以通过单片机程序控制电阻上拉与否，从而不需要外接上拉。
一般说来，不光是重要的信号线，只要信号在一段时间内可能出于无驱动状态，就需要处理。
比如说，一个CMOS门的输入端阻抗很高，没有处理，在悬空状况下很容易捡拾到干扰，如果能量足够甚至会导致击穿或者闩锁，导致器件失效。
祈祷输入的保护二极管安全工作吧。
如果电平一直处于中间态，那输出就可能是不确定的情况，也可能是上下MOS都导通，对器件寿命造成影响。
总线上当所有的器件都处于高阻态时也容易有干扰出现。
因为这时读写控制线处于无效状态，所以不一定会引起问题。
你如果觉得自己能够接受的话也就将就了。
但是这时你就要注意到，控制线不能悬空，不然……TTL电路的输入端是一个发射极开路引出的结构，拉高或者不接都是高电平，但是强烈建议不要悬空不接。
还是下拉？要看需要。
一方面器件可能又要求，另一方面，比如总线上两个器件，使能控制都是高有效，那么最好下拉，否则当控制信号没有建立的时候就会出现两个冲突，可能烧片。
如果计算机总线上面挂了一个D/A，上电复位信号要对它清零或者预置，那么总线可以上下拉到你需要的数字。
至于上下拉电阻的大小，这个情况就比较多了。
CMOS输入的阻抗很高，上下拉电阻阻值可以大一些，一般低功耗电路的阻值取得都比较大，但是抗干扰能力相应比较弱一些。
场合下拉电阻取值比上拉电阻要小，这个是历史遗留问题。
如上面所说，TTL电路上拉时输入3集管基射反偏，没有什么电流，但是下拉时要能够使得输入晶体管工作，这个在TTL的手册中可以查到。
也是为了这个历史遗留问题，有些CMOS器件内部采用了上拉，这时它会告诉你可以不处理这些管脚，但是这时你就要注意了，因为下拉再用10K可能不好使，因为也许内置的20K电阻和外置的10Ｋ把电平固定在了1V左右。
有时候你会看到150欧姆或者50欧姆左右的上下拉电阻，尤其是在高速电路中会看到。
150欧姆电阻下拉一般在PECL逻辑中出现。
PECL逻辑输出级是设计开路的电压跟随器，需要你用电阻来建立电压。
50欧姆的电阻在TTL电路中用的不多，因为静态功耗实在是比较大。
在CML电路和PECL电路中兼起到了端接和偏置的作用。
CML电路输出级是一对集电极开路的三极管，需要一个上拉电阻来建立电平。
这个电阻可以放在发送端，那么接受端还需要端接处理，也可以放到接受端，这时候端接电阻和偏置电阻就是一个。
PECL电路结构上就好像CML后面跟了一个射极跟随器。
OC门也使用上拉电阻，这个和CML有一点相像，但是还不太一样。
CML和PECL电路中三极管工作在线形区，而普通门电路和OC/OD门工作在饱和区。
OC/OD门电路常用作电平转换或者驱动，但是其工作速度不会太快。
为什么？在OC/OD门中，上拉电阻不能太小，否则功耗会很大。
而一般门的负载呈现出一个电容，负载越多，电容越大。
当由高到低跳变时，电容的放电通过输出端下拉的MOS或者Bipolar管驱动，速度一般还是比较快的，但是由低到高跳变的时候，就需要通过上拉电阻来完成，R大了几十甚至上百倍，假设C不变，时间常数相应增加同样的倍数。
这个在示波器上也可以明显的看出：上升时间比下降时间慢了很多。
其实一般门电路上拉比下拉的驱动能力都会差一些，这个现象都存在，只不过不太明显罢了？
线的上下拉电阻设计中，就要考虑同样的问题了：总线上往往负载很重，如果你要电阻来提供一些值，你就必须保证电容能通过电阻在一定时间内放电到可接受的范围。
如果电阻太大，那么就可能出错。
PLD可编程上下拉，还有总线保持也相当于上下拉，可以省去外接电阻。
但是有一些麻烦。
一般输入端才需要上下拉，假设器件10K是一个可行的值，那么10个元件并联会等效有多大的输入上拉电阻？1K。
也就是说，如果你想给信号线预置一个低电平，可能需要200欧姆的外置下拉电阻。
这种情况下，如果还有一个3门驱动这个信号，高电平的时候需要扇出15mA左右的静态电流，有点太大了。
这就是附加的负载效应。
两个器件一个上拉一个下拉，当一个3态门驱动，输出3态时会怎么样？电平1.5V左右，两个门处于不高不低的状态，预置电平的目的没有达到，而且可能诱发震荡，对器件寿命造成影响。
内置上下拉电阻使得设计可靠的电路复杂性增加了，一个不留神就可能留下隐患，而且很难分析，使用中要非常非常小心。
如果能够外接电阻，尽量还是少采用内置上下拉或者总线保持的门电路吧。
