基于HDPEPVC 塑料管材无屑切割机结构设计
摘要通过对国内外塑料管材机械生产线的研究分析，确定了无屑切割机做为本课题的主要设计内容。
无屑切割机用于塑料管材的定长切割，在切割过程中机架上的移动台可以沿着管材挤出方向移动，并保持与管材的同步进给速度。
在切割机的前部装有托轮装置，托轮起到支撑和导向的作用，针对不同管径时要予以调节。
当翻料架上的行程开关或编码器发出切割信号后，机器夹紧装置上的夹紧控制装置夹牢管材，使管材在切割过程中相对固定，夹紧装置为夹紧块哈夫夹紧，在切割不同规格的管材时，调换相对应的哈夫块。
切割工作指令的实现由电机通过V带传动，而刀片的切削进给由气缸活塞杆缓缓推进而进行的，气缸推力的大小可由气缸的调节阀调节。
刀片的无屑切割进给由移动盘和左右移动架来完成的，其中筒轴由轴承支承和定位，所以旋转中心不变使切割机切割管材端面平整，尺寸规范。
进刀深度由气缸导向杆旁边的限位调节丝杆调节控制。
不同规格的厚度管材，调节丝杆的调节量大小不同。
设计过程中查阅了大量国内外的相关资料，所做的设计运用所学的所有专业课程。
下文主要阐述塑料管材无屑切割机总体结构设计。
切割机设计主要包括，带传动机构、夹紧机构、切割机构、切屑工作台移动导轨、机架设计。
关键词: 塑料管材；切割机；无屑式AbstractThrough to the domestic and foreign plastics tubing mechanical production line research analysis, had determined the non- filings cutter does for this topic main design content. The non-filings cutter uses in the plastic tubing to decide long cuts, in cuts process rack from the movingplation to be allowed to squeeze out the traverse along the tubing, and the maintenance and tubing synchronization enters for the speed. Is loaded with in the cutter front part holds a turn of equipment, holds the wheel to play the strut and the guidance role, in view of different caliber when must give to adjust. After turns material on the limit switch or the encoder sends out cuts the signal, machine clamp clamps the control equipment firm tubing, causes the tubing in to cut in the process to be relatively fixed, the clamp for clamps block Haff to clamp, when cuts the different specification the tubing, exchanges Haff block which corresponds.Cuts the working order the realization by the electrical machinery through V belt transmission, but the bit cutting for slowly pushes by the cylinder piston rod then carries on, the air cylinder thrust for cesize may by the air cylinder regulating valve adjustment. The bit non-filings cut for by move, casing of axis which the shifting plate and about movingplation completes by bearing supporting and localization, therefore the center of rotation invariablely causes the cutter to cut the tubing end surface to be smooth, size standard. Bit the depth guides nearby the pole by the air cylinder the spacing adjustment lead screw regulating control. The different specification thickness tubing, adjusts the lead screw the adjustment quantity size to be different.In the design process has consulted the massive domestic and foreign correlation data, does the design utilization studies all specialized curricula. As follows main elaboration plastic tubing non- filings cutter overall structural design.The cutter design mainly includes, brings the transmission system, to cut the organization, to clamp the organization, Cutting- filings the work table moves the guide rail, the rack design.keywords: Plastic tubing Cutter Non- filings type目录1 绪论 (1)1.1 引言及HDPE/PVC简介 (1)1.2 塑料管材生产线工作流程简介 (2)1.2.1 塑料管材生产线结构组成（本文仅以PVC 波纹管为例） (2)1.2.2 塑料管材生产过程 (2)1.3 PVC 管材生产线特点 (3)1.4 设计方案的选择比较 (3)1.5 设计方案综述 (4)2 带传动机构设计 (6)2.1 V 带机构设计 (6)2.1.1 V 带的选择 (6)2.1.2 带传动的分类（根据截面形状不同）和性能比较 (6)2.2 V 带传动的设计计算 (7)2.3 带轮结构设计 (10)2.3.1 V 带轮的设计要求： (10)2.3.2 带轮材料的选用 (10)2.3.3结构尺寸的设计 (10)2.3.4 带轮的轮槽尺寸 (11)2.3.5 带传动的弹性滑动与打滑 (12)3 夹紧机构设计 (14)3.1 夹紧装置组成部件 (14)3.2 夹紧块材料的选择 (14)3.3 托轮装置 (15)3.3.1组成部件 (15)3.3.2托滚材料的特殊选择 (15)4 切割机构设计 (16)4.1 切割机构概要 (16)4.1.1切割部件的组成 (16)4.1.2 工作原理 (16)4.2 传动旋转装置的设计 (16)4.2.1旋转部件 (16)4.2.2 传动体的尺寸计算 (16)4.3 轴承的选用及润滑 (17)4.3.1轴承的类型 (17)4.3.2轴承材料选择 (17)4.3.3设计中所选轴承介绍 (17)4.4 轴承验算校核 (18)4.4.1轴承的润滑 (19)4.4.2轴承的密封装置 (20)5 切屑工作台导轨设计 (21)5.1 导轨材料选用 (21)5.2 导轨的润滑与保护 (22)5.2.1导轨的润滑 (22)5.2.2导轨的保护 (23)6 机架结构设计 (24)6.1 机架设计概要 (24)6.2 机架材料的选择 (25)6.3 机架材料时效处理 (26)6.4 机架结构尺寸 (27)结论 (28)致谢 (29)参考文献 (30)附录....................................................... 错误！未定义书签。
2024切管机设计方案
2024切管机设计方案切管机是一种用于切割金属、塑料、木材等管材的机械设备，广泛应用于建筑、制造业、石化、船舶、轨道交通等领域。
本文将以2024年作为时间背景，设计一款切管机的方案，并对其进行详细的介绍。
1.设计要求：(1)切割管径范围广，满足不同管径的需求；(2)切割精度高，保证切割后的管材的尺寸精度；(3)操作简单，降低操作难度，提高工作效率；(4)设备稳定性好，降低维护成本；(5)安全可靠，防止意外事故的发生。
2.设计方案：基于以上设计要求，本文设计一款全自动切管机。
该切管机的设计理念是将传统的手动操作改为自动化操作，提高工作效率和安全性。
(1)控制系统：采用PLC控制系统，通过编程实现自动化操作。
操作人员只需在人机界面上输入所需管材的直径和长度，机器将自动完成切割工作。
(2)切割刀具：采用高硬度和高耐磨的材料制成的切割刀具。
根据不同管材的材质和直径，选择合适的刀具进行切割，以保证切割质量和刀具的使用寿命。
(3)传动系统：采用伺服电机和精密滚珠丝杠传动系统。
伺服电机提供高精度、高速度的运动，滚珠丝杠传动系统保证了切割刀具的稳定性和切割精度。
(4)安全保护系统：包括急停按钮、光电安全门、过载保护等。
急停按钮可以在紧急情况下立即停止切割操作，光电安全门可以防止操作人员误入危险区域，过载保护可以避免切割过程中因工件太硬或过大而损坏设备。
(5)自动送料系统：将要切割的管材放入送料位置，自动送料装置会将管材按照预设长度推进到切割区域，保证切割的准确性和一致性。
3.设计特点：(1)切割管径范围广泛：该切管机可适用于不同直径的管材，通过更换刀具和调整切割参数，可满足不同管径的切割需求。
(2)切割精度高：采用伺服电机和高精密度的滚珠丝杠传动系统，保证切割精度达到要求，切割后的管材尺寸误差小。
(3)操作简单方便：采用PLC控制系统，通过触摸屏对切割参数进行设定，操作简单易懂。
自动送料装置可以自动将管材推进到切割区域，减少操作人员的劳动强度。
切管机毕业设计
切管机毕业设计切管机毕业设计在工业领域，机械设备的研发和创新一直是推动行业发展的重要动力之一。
而切管机作为一种常见的机械设备，其在管道加工和制造领域中起着重要的作用。
本文将探讨切管机的毕业设计，包括设计目标、设计原理、创新点以及实施方案。
设计目标在进行切管机毕业设计时，首先需要明确设计目标。
切管机的设计目标主要包括提高生产效率、降低人工成本、提高切割精度和稳定性等方面。
通过对目标的明确，可以为后续的设计和实施提供明确的指导。
设计原理切管机的设计原理主要包括切割方式、切割原理和控制系统。
切割方式可以分为手动切割和自动切割两种。
手动切割需要操作人员手动控制切割过程，适用于小批量生产。
而自动切割则通过控制系统实现对切割过程的自动控制，适用于大规模生产。
切割原理主要包括切割刀具的选择和切割方式的确定。
控制系统则负责对切割过程进行控制和监测。
创新点在进行切管机毕业设计时，创新点是非常重要的。
可以通过对现有切管机的分析和改进，提出新的设计方案。
例如，可以引入先进的传感器技术，实现对切割过程的实时监测和控制。
另外，可以优化切割刀具的设计，提高切割精度和效率。
还可以考虑引入机器学习算法，通过对切割过程的数据进行分析和学习，优化切割参数的选择。
实施方案在进行切管机毕业设计时，实施方案是设计的关键。
首先，需要进行详细的需求分析，明确设计目标和技术要求。
然后，可以进行设计方案的选择和优化。
在设计过程中，需要考虑机械结构、电气控制、软件编程等方面的问题。
同时，还需要进行实验验证和性能测试，确保设计方案的可行性和有效性。
最后，可以进行设计报告的撰写和成果展示。
切管机毕业设计的重要性切管机毕业设计不仅是对所学知识的应用和实践，更是对创新能力和解决问题的能力的考验。
通过进行切管机毕业设计，可以培养学生的工程实践能力和创新思维能力。
同时，切管机作为一种常见的机械设备，其在管道加工和制造领域中的应用广泛，对学生未来的就业和发展也具有重要意义。
无屑切管机的工作原理
无屑切管机的工作原理、结构及设计思路蒸发管、冷凝管都是电冰箱中的重要零件，通常它们都用Φ10mm以下的铜管(亦有用铝管的)弯制而成。
在其弯管成型生产线中，切管是其中必不可少的一个步骤。
为其正确配置一台高效能的切管机，是保证整线生产能力和自动化水平的关键所在。
以下所介绍的无屑切管机是我们专为某冰箱生产厂弯管成型生产线而设计的。
其特点是在机器指令下，一次可同时切断四根管料，且切削形式独特，切口光滑平整，无切屑、毛刺之忧，管料可省却一道清洗工序，极具重要的经济价值。

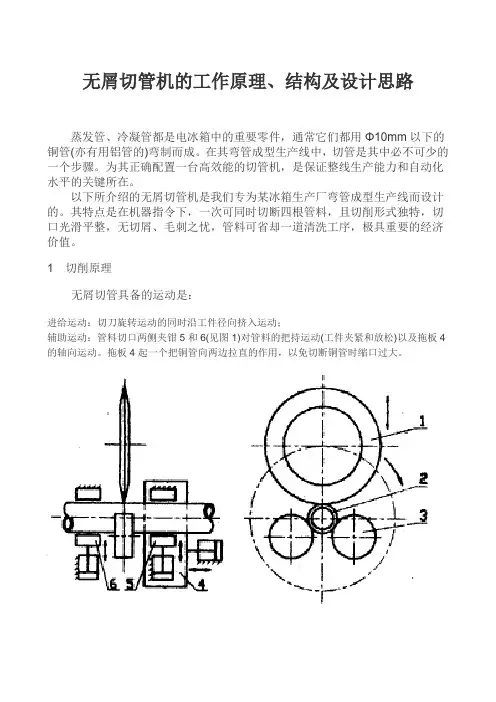

1切削原理无屑切管具备的运动是：进给运动：切刀旋转运动的同时沿工件径向挤入运动；辅助运动：管料切口两侧夹钳5和6(见图1)对管料的把持运动(工件夹紧和放松)以及拖板4的轴向运动。
