配电变压器的电阻测量及分析
配电变压器的接地电阻测量
配电变压器的接地电阻测量配电变压器的接地电阻测量是对配电变压器接地系统的安全性能进行评估的一个重要环节。
接地电阻是指接地装置与地面的接触电阻，在接地系统中起到了非常重要的作用。
接地电阻的大小直接关系到系统的接地性能以及电气安全性。
一、配电变压器接地电阻配电变压器的接地电阻通常是指变压器的中心点接地电阻。
这个接地电阻通常也包含了变压器绕组、铁心及其它金属结构的电阻，还有地面的电阻。
配电变压器的接地电阻大小常常取决于变压器内部相关元器件的特性、变压器的安装方式以及地面的情况等。
通过测量配电变压器的接地电阻可以更好地了解变压器系统的安全性能，以便在必要的时候对变压器进行安全维护。
二、配电变压器接地电阻测量方法2.1 电压-电流两点法电压-电流两点法是一种比较常用的测量配电变压器接地电阻的方法。
这种方法需要使用电流源和电压测量仪器，来测量在变压器从中心点到地面的电阻。
测量时先断开电源，然后在变压器中心点与地之间加上测试电压，同时测量测试电流即可。
最后，计算得到的电阻值就是配电变压器接地电阻值。
2.2 三点法三点法是测量配电变压器接地电阻的另一种常用方法。
这种方法需要使用三个电压测量仪器。
第一个仪器在变压器中心点处测量电压，第二个仪器在接地装置处测量电压，第三个仪器在接地装置外部测量电压。
通过这三组电压值，可以计算得到接地电阻值。
三、注意事项在进行配电变压器接地电阻测量时，有一些注意事项需要特别关注：1.禁止在有电情况下进行测量，以免影响设备及人身安全。
2.要仔细设置接地装置，保证其良好接触地面。
3.测量前要对设备进行检查，确保仪器的正常工作。
4.测量时，要尽可能减小电流源的电流，避免对设备及人员造成危险。
5.测量结束后，要及时清理现场，确保安全。
四、总结随着电力行业的发展，配电变压器的使用越来越广泛。
如何对配电变压器进行合理有效的接地电阻测量，已经成为电能质量及配电安全领域内的一项重要问题。
通过本文介绍的电压-电流两点法和三点法可以有效地测量配电变压器的接地电阻，为设备的安全运行提供有力的技术支持。
配电变压器绝缘电阻的摇测
1、用2500V摇表分别测高压对低压、高压对地、低压对地。
常温下在用变：高对低不小于500M、高对地不小于300M、低对地不小于100M，可以投运。
新投运变最好与厂家出厂报告相比较，相差不大即可。
2 、配电变压器绝缘电阻的摇测配电变压器在安装或检修后投入运行前以及长期停用后，都要用电压为1000~2500V的摇表测量绕组绝缘电阻，测得的数值和测量时的油温应记入变压器档案内。
将测得的数值与配电变压器在使用期间测得的绝缘电阻值相比较，以判断变压器的绝缘状况。
如果配电变压器的绝缘电阻猛然降至初始值的50%，或更低时，应予更换大修。
所测绝缘电阻的准确性，与测量方法和测量时的天气情况有非常密切的关系，测量时应注意以下事项:1.1测量条件。
选择温度在5℃以上，湿度在70%以下的天气进行测量;1.2测量电压。
摇测配变绝缘电阻应使用1000V或2500V的摇表，对变压器历次绝缘电阻进行比较时，所用摇表应为相间电压等级;1.3测量项目。
应测量配变一次绕组对二次绕组，一次绕组对地（配变铁芯或外壳）和二次绕组对地的绝缘电阻值;1.4测量安全。
测量前后，应将配变一次侧和二次侧各出线端分别接地放电，零线亦应断开，使绕组上残存的静电荷放尽，以保证安全。
3;高对低接地，就是将高压三个桩头ABC三相用铁丝短接，低压四个桩头abc0短接并接地的接线形式，将兆欧表G接高压桩头，E接地；低对高接地，就是将高压三个桩头ABC三相用铁丝短接并接地，低压四个桩头abc0短接的接线形式，将兆欧表G接低压桩头，E接地；绕组之间：就是将高压三个桩头ABC三相用铁丝短接，低压四个桩头abc0短接的接线形式，将兆欧表G接高压桩头，E接低压具体工作）配电变压器绝缘电阻测试记录高压对地绝缘电阻值欧姆（不小于300M）低压对地绝缘电阻值欧姆（不小于100M）高压对低压绝缘电阻值欧姆（不小于500M）测试结果分析：测试：记录： 2013年月日。
变压器绝缘电阻的测量
变压器绝缘电阻的测量测量变压器绝缘电阻教学目的：通过学习与实训，能熟练掌握兆欧表的性能和测试方法，能正确地进行变压器绝缘电阻测量及测量结果的分析判断。
教学内容：一、兆欧表的应用1、兆欧表的构造和性能介绍2、兆欧表的检查与接线3、兆欧表的测试与读数4、摇测兆欧表与接线拆除的安全注意事项5、测量结果分析重点技能：二、配电变压器的绝缘电阻试验1、掌握配电变压器基本知识、绝缘要求；2、了解变压器的工作原理；3、掌握配电变压器绝缘电阻测试仪器的选择；4、掌握正确的测量方法操作步骤；5、能够根据所测参数、配电变压器运行状况及测量时环境温度，综合分析、判断。
教学正文：一、变压器的基本知识变压器是电力系统中的重要设备，而且用量很大，升压、降压及配电等都要用到变压器，每千瓦的发电设备往往需要有5 一8kVA 的变压器与之配套使用。
是电力系统中的重要设备，为了把发电厂发出的电能经济的传输、合理的分配以及安全的使用，都要用到电力变压器；变压器的主要作用是传输电能，因此，额定容量是它的主要参数。
额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。
双绕组变压器的额定容量即为绕组的额定容量，（由于变压器的效率很高，通常一，二次侧的额定容量设计成相等），多绕组变压器应对每个绕组的额定容量加以规定。
其额定容量为量大的绕组额定容量；当变压器容量由冷却方式而变更时，则额定容量是指量大的容量。
我国现在变压器的额定容量等级是按≈1.26的倍数增加的，如容量有100、125、160、200 (V)等，只有30 kVA和63000 kVA以外的容量等级与优先数系有所不同。
变压器的容量大小与电压等级也是密切相关的。
电压低，容量大时电流大，损耗增大；电压高，容量小时绝缘比例过大，变压器尺寸相对增大，因此，电压低的容量必小，电压高的容量必大。
目前农网配电变压器多为油浸式变压器，这里就以三相油浸式配电变压器介绍配电变压器的结构。
变压器绝缘电阻测试标准及现场测量方法
变压器绝缘电阻测试标准及现场测量方法变压器是电力系统中重要的电气设备之一，用于改变交流电压，使之适应不同的输配电要求。
在变压器运行过程中，绝缘电阻的测量是一项必要的检测工作。
本文将详细介绍变压器绝缘电阻测试的相关标准要求以及现场测量方法。
一、变压器绝缘电阻测试标准要求变压器绝缘电阻测试主要参考国际电工委员会（IEC）标准以及国家标准。
目前国际上广泛采用的标准为IEC 60076-1《电力变压器的结构、技术特性和试验》和IEC 60076-3《电力变压器试验》。
国内标准参考了国际标准，并根据国内实际情况做出了一些调整，包括GB/T 6451《电力变压器试验规程》和DL/T596《变压器绝缘电阻和介损测试技术导则》等。
根据标准的要求，变压器绝缘电阻测试主要包括以下几个方面：1. 绝缘电阻测量的测试电压与电流范围：测试电压一般分为工频电压和直流电压。
工频电压一般为500V或1000V；直流电压一般为1000V或5000V。
测试电流一般不超过1mA。
2. 测试时间：标准一般要求绝缘电阻测试时间为1分钟，也有要求为2分钟的。
3. 测试环境条件：测试环境要求相对湿度不超过80%，温度在20℃±5℃。
4. 测试方法：绝缘电阻测试一般采用万用电表或专用绝缘电阻仪进行。
测试电源应具备足够的稳定性和准确性。
二、变压器绝缘电阻现场测量方法变压器绝缘电阻的现场测量方法需要严格按照标准要求进行，具体步骤如下：1. 准备工作：检查测试仪器的状态，确保测试仪器处于良好工作状态，如电池电量充足，测试仪器存储空间足够等。
2. 测量前的准备：断开变压器的电源，确保变压器处于安全状态。
清除表面污垢，保证测量点的干净。
3. 连接测量仪器：将测试电极连接到变压器的高压绕组与地之间，低压绕组与地之间。
注意保持电极与测量点的良好接触，以减小接触电阻。
4. 开始测量：打开测试仪器，设置测试电压和测试时间等参数。
启动测量仪器，观察并记录测量结果。

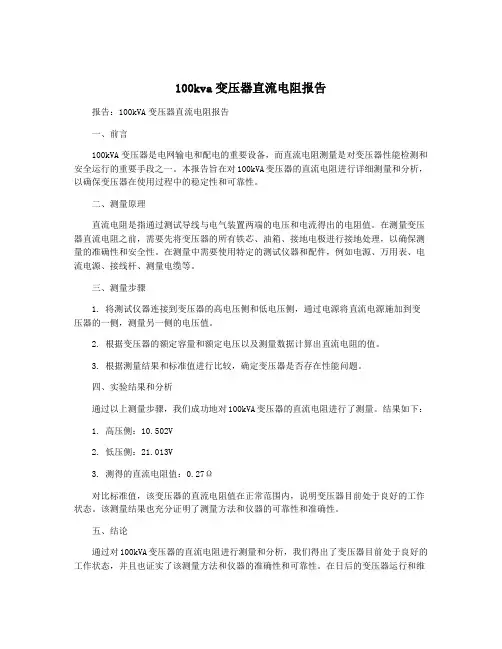

100kva变压器直流电阻报告
100kva变压器直流电阻报告报告：100kVA变压器直流电阻报告一、前言100kVA变压器是电网输电和配电的重要设备，而直流电阻测量是对变压器性能检测和安全运行的重要手段之一。
本报告旨在对100kVA变压器的直流电阻进行详细测量和分析，以确保变压器在使用过程中的稳定性和可靠性。
二、测量原理直流电阻是指通过测试导线与电气装置两端的电压和电流得出的电阻值。
在测量变压器直流电阻之前，需要先将变压器的所有铁芯、油箱、接地电极进行接地处理，以确保测量的准确性和安全性。
在测量中需要使用特定的测试仪器和配件，例如电源、万用表、电流电源、接线杆、测量电缆等。
三、测量步骤1. 将测试仪器连接到变压器的高电压侧和低电压侧，通过电源将直流电源施加到变压器的一侧，测量另一侧的电压值。
2. 根据变压器的额定容量和额定电压以及测量数据计算出直流电阻的值。
3. 根据测量结果和标准值进行比较，确定变压器是否存在性能问题。
四、实验结果和分析通过以上测量步骤，我们成功地对100kVA变压器的直流电阻进行了测量。
结果如下：1. 高压侧：10.502V2. 低压侧：21.013V3. 测得的直流电阻值：0.27Ω对比标准值，该变压器的直流电阻值在正常范围内，说明变压器目前处于良好的工作状态。
该测量结果也充分证明了测量方法和仪器的可靠性和准确性。
五、结论通过对100kVA变压器的直流电阻进行测量和分析，我们得出了变压器目前处于良好的工作状态，并且也证实了该测量方法和仪器的准确性和可靠性。
在日后的变压器运行和维护过程中，我们会继续密切关注变压器的性能，并及时处理任何状态异常或故障，以确保变压器的安全运行和长期稳定性。
六、变压器直流电阻及其作用直流电阻是变压器性能检测和安全运行的重要指标之一。
在变压器的正常工作中，直流电阻的数值应符合一定的范围，如果出现异常，就可能引起电气故障，甚至会影响变压器的使用寿命。
及时对直流电阻进行检测和评估，可以更好地保护变压器的安全性和可靠性。
测量配电变压器绝缘电阻
三、测量配电变压器绝缘电阻：步骤：1、准备工作材料：放电棒、一块2500V摇表、一块1000V摇表、绝缘手套、三根测试线、两根短接线、毛巾。
2、先检查手套是否漏气，如坏，征询监考老师，如监考教师说怎么办，回答说换新的。
兆欧表是否有合格证，如有问题，上报老师。
3、检查变压器外壳接地端是否接地。
如接触不实，戴绝缘手套进行接实。
4、先把放电棒接地端夹在变压器外壳下面接地线上，双手握放电棒末端对变压器接线桩进行逐相放电（先放低压、后放高压）。
5、用毛巾对接线桩和变压器高低压套管进行全部清扫。
6、用黄（绿）色测试线（接地线）一端接在变压器外壳的接地线上，另一端接到变压器低压侧。
7、用短接线分别把高压接线桩和低压接线桩分别进行短接。
8、检查仪表（2500兆欧姆摇表）进行外观检查和表计内部指针检查。
9、开始先测高压测。
红色测试线接兆欧表L端纽上，另一端交给老师并需要说（请老师戴好绝缘手套帮忙，把红色的测试线另一端接在高压侧进行测试时我会告知老师，同时请老师在15秒和1分钟时告诉我一声，需要把测试线拿下来时，我会告知老师）。
黑色测试线接兆欧表E端纽上，另一端夹在变压器外壳的接地线上。
开始摇表，将兆欧表摇至无穷大时，再请老师把红色测试线一端放在高压侧，请老师分别告知15秒和1分钟的时间，需要把红色测试线拿开时，告知老师）。
停止摇动仪表。
把读出的数值记录在答题纸上，大于2500 MΩ时用2500+（MΩ）表示。
10、戴好绝缘手套，用放电棒对高压侧进行放电，只要对高压侧上表明“A”端进行放电即可。
11、把黄（绿）色测试线（接地线）的一端，从低压侧取开，接在高压接线桩上。
12、开始测低压侧。
检查仪表（1000兆欧姆摇表），红色测试线接仪表L端纽上，另一端交给老师并需要说（请老师戴好绝缘手套帮忙，把红色的测试线另一端接在低压侧进行测试时我会告知老师，同时请老师在15秒和1分钟时告诉我一声，需要把测试线拿下来时，我会告知老师）。
15测量配电变压器绝缘电阻(整理)
操作考核评分标准(考评员用)操作考核 (考评员评分用)姓名准考证号操作开始时间结束时间江苏省电力行业《农网配电营业工》职业技能鉴定操作考核任务书1．操作项目测量配电变压器绝缘电阻2．操作时间本项目作业时间20分钟3．操作说明（1）在指定的场地、设备上独立完成操作；（2）严格按测量要求和操作步骤进行测量操作；（3）严格遵守安全操作规程,正确摇测，准确读数；（4）时间到应立即停止操作,整理仪表和工器具离开操作场地。
（5）工作中发生严重违章操作，并造成后果，取消考核，该项目为零分。
配电变压器绝缘电阻测试记录高压对低压及地绝缘电阻值：Ω低压对高压及地绝缘电阻值：Ω高压对低压绝缘电阻值：Ω测试结果分析:测试、记录人：配电变压器绝缘电阻测试记录（整理）一、材料准备及工器具的检查1、准备材料：2500V兆欧表一只，红色、黑色引线各一条，接地线一条，接地棒一支，抹布一条，裸短路引线二根，绝缘手套两只。
2、工器具检查：外观检查兆欧表，晃动、外观无破损，在开路状态下额定转速（120转/秒）指针应指向“∞”，在“L”、“E”短路状态下轻摇，指针应向“0”；检查绝缘手套有无合格证，试验标签是否过期（六个月一次），有无漏气现象；检查接地棒有无合格证，试验标签是否过期（1年一次）。
二、询问老师：问老师现在变压器在什么状态下？老师说“现在变压器处在检查状态下”。
应对变压器的接地做进一步的检查。
三、测量1、放电：双手戴好绝缘手套，把接地棒一端先夹好，手持接地棒（注意手握接地棒时，应戴好手套，且手不得超过接地棒红色警戒线），然后站在变压器的高低压桩头正面，依次用接地棒的顶端（带接地电阻）和直接接地端钮，分别对高低压桩头放电。
2、清扫：用抹布清扫变压器表面瓷套管，注意要每相都要进行。
3、用裸露的铜线将高、低压桩头分别各自短路连接。
（一）、先测量高压对低压及地绝缘电阻。
取一根接地线，先夹在接地端，另一头夹在低压短路连接线上。
1、取2500V兆欧表，将“E”黑线夹在低压短路连接线上。
10kV配电变压器线圈直流电阻测试及分析
10kV配电变压器线圈直流电阻测试及分析作者：范怀松来源：《科学与财富》2011年第03期[摘要] 结合我们平时工作中对配电变压器试验，介绍了变压器线圈直流电阻的重要性、测量方法、注意事项及规范要求，并对常见故障的测量结果进行了具体分析[关键词] 电阻测量规范分析1 直流电阻测量1.1测量直流电阻的重要意义变压器是我们电气试验人员经常接触的一种主要电气设备之一，现在我们班组每年都有上百台新变压器经交接试验后投入运行，我们平时对配电变压器的预试也比较多，直流电阻试验是变压器试验中必不可少的试验项目，测量直流电阻是变压器试验中的一个重要的的特性试验项目。
通过测量，可以检查出变压器以下缺陷：1）分接开关接触不良，主要包括分接开关不清洁，电镀层脱落，弹簧压力不够等，固定在箱盖上的分接开关，也可能是在箱盖紧固以后，使开关受力不均造成接触不良。
2）焊接不良。
由于引线和绕组焊接处接触不良，造成电阻偏大；多股并联绕组，其中有一二股没有焊上，这时一般电阻也会偏大；3）三角形接线时，其中一相断线，测出的三线端电阻都比设计值相差得多，其关系约为2：1：1；4）变压器套管的导电杆和绕组连接处，由于接触不良也会引起直流电阻增加。
1．2表计选用及测量方法在配电变压器的实际测量中，大多采用直流电桥法，我们班上目前使用的单臂电阻型号是QJ33型，双臂电桥型号是QJ33型，当被试线圈的电阻值在１0欧以上的一般用单臂电桥测量，１0欧以下的则用双臂电桥测量比较准确。
根据我们平时的经验，160KVA及以上的变压器只用双臂就可以测量其高低压的直流电阻，而160KVA以下的变压器因其高压侧直流电阻一般在10欧以下，低压侧直流电阻一般在1欧以下，因此高压侧应用单臂电桥，而低压侧应用双臂电桥。
在使用双臂电桥接线时，电桥的电位桩头要靠近被测电阻，电流桩头要接在电位桩头的上面。
测量前，应先估计被测线圈的电阻值，将灵敏度调到最低，电桥倍率选钮置于适当位置，将非被测线圈短路并接地，然后打开电源开关充电，待充足电后按下检流计开关，观察指针的摆动范围，确定档位，然后再将灵敏度调到最高，按下检流计开关，迅速调节测量臂，使检流计指针向检流计刻度中间的零位线方向移动，进行微调，待指针平稳停在零位上时记录电阻值，此时，被测线圈电阻值＝倍率数×测量臂电阻值。
10kV配电变压器绝缘电阻测试
.
6
一、工作前工器具、材料的准备
１、检查工器具 ④、检查接地线完好无 破损，连接螺栓紧固无 松动，试验合格并在有 效期内
.
7
一、工作前工器具、材料的准备
１、检查工器具 ⑤、检查高低压验电器。 注意：低压验电器要在 有电的设备上进行试验， １０ｋｖ验电器可用高 压发生器进行试验。
.
8
一、工作前工器具、材料的准备
E（地）：接在被测物的 外壳或大地；
G（屏蔽）接在被测物的 屏蔽上。屏蔽G 作用：屏 蔽设备表面电流,接在屏蔽 电极上;
八、接 线
②.连线要求： 接线柱与被测设备间连接； 导线不能用双股或绞线，应该用单股线分开
单独连接，避免因绞线绝缘不良而引起误差。 为获得正确的测量结果，被测设备的表面应
被测绝缘物可能发生了短路，这时就不能继 续摇动手柄，以防表内线圈发热损坏。 手摇发电机要保持匀速，不可忽快忽慢而使 指针不停的摆动。通常最适宜的速度是 120r/min。
测量注意事项
②.大电容设备测量： 测量具有大电容设备的绝缘电阻，读数后不
能立即停止摇动兆欧表，否侧已被充电的电 容器将对兆欧表放电，有可能烧坏兆欧表 ③ .记录: 记下测量设备的绝缘电阻，还应记下测量的 温度、湿度、被试物的有关状况等，以便于 对测量结果进行分析
四、配电变压器测量前的巡视检查
2、变压器构架
1、有无锈蚀（包括杆塔所有铁附件）； 2、倾斜、下沉；
横担
杆架式变压器 台架
五、台架上的安全措施
1、测试人员登上台架后应立即将安全带系 在电杆上，并扣环扣好；
2、使用竹梯不应小于60度、不大于70度， 应有专人扶持
六、拆除高低压引线
1、将高阻测试
变压器绝缘电阻、直流电阻试验及方法汇总.
• （二）怎样测量绝缘电阻 • 1.满足试验条件 • ①静止时间 • ②油温低于50℃时测量 2.测量要求 • 被测绕组各引线端应短路，其余非被测绕组都短路接地。 • 3.试验时注意事项 • ①瓷套管清扫干净 • ②在潮湿或污染地区和有干扰测量时应尽量使用 屏蔽线 • ③记录当时的变压器的油温及环温 • ④试验结束后，应将测量部位与地线相连进行放电，将 变压器的被试绕组上残余电荷放尽，防止触电。
• 6.测试过程中兆欧表对绝缘电阻的影响 • ①兆欧表的指针来回摆动，主要原因可能是电动兆欧表使 用交流电源不稳（如附近有电焊或大功率用电设备），这 时直流电压脉动系数比较大，指针摆动大很不容易稳定下 来，可读平均值。 • ②指针周期性摆动，回路中存在反充电因素（如设备绝缘 不良）绝缘有间断性恢复也会出现这种现象。 • ③指针朝反方向偏转，被试设备上没有放净电荷经兆欧表 放电所致，（如兆欧表突然断电）
• 一.变压器绕组连同套管绝缘电阻试验
• 二.变压器绕组直流电阻试验 • 三.变压器直流泄漏电流试验
• 一.变压器绕组连同套管绝缘电阻试验 • （一）为什么要测量变压器绝缘电阻 绝缘电阻就是指加于试品上的直流电压与流过试品的泄 漏电流之比。 1.测量变压器的绝缘电阻 • ①变压器的绝缘 • 外绝缘 • 内绝缘：主绝缘、纵绝缘 • 主绝缘：变压器相间的绝缘、绕组之间的绝缘、高压套管 引线对外壳（油箱间）的绝缘 • 纵绝缘：匝间绝缘
• （六）案例 • 案例1：变压器铁芯接地断线时，绝缘电阻会明显上升， 吸收比会下降。 • 如有一台变压器高对低、地绝缘电阻在正常时为 1500/1100 MΩ，吸收比为1.36,断线时绝缘电阻增加为 12000/10400 MΩ，吸收比降为1.15；低对高、地绝缘电 阻在正常时为1350/1050 MΩ，吸收比为1.29。断线时绝 缘电阻增加为11000/9800 MΩ，吸收比降为1.12；主要原 因为原来铁芯接地，高压对低压和地的电容因为低压及铁 芯接地所以测量的其实就是高压对所有对地部份的绝缘电 阻，如果铁芯接地线断开，这时高压对地的电容变为高压 对铁芯和铁芯对低压、地串联等值电容。所以绝缘电阻突 然增加也要查找原因才行。
配电变压器直流电阻测量误差因素及结果不确定度分析
配电变压器直流电阻测量误差因素及结果不确定度分析发布时间：2022-01-12T03:25:39.869Z 来源：《现代电信科技》2021年第13期作者：吕鹏程[导读] 配电变压器直流电阻测量是线圈绕制过程中半成品和成品测试、变压器成品的出厂例行试验、配电工程安装、现场交接试验及电网年度检修试验的必测项目，可明显辨别配电变压器线圈导线材料和规格是否符合设计要求、导线焊接是否存在虚焊、分接开关接触是否良好、线圈是否存在缺股或断线等制造缺陷，以及安装、交接及运行中是否存在故障或隐患。
（中国电建集团华东勘测设计研究院有限公司浙江杭州 311122）摘要：配电变压器直流电阻测量是线圈绕制过程中半成品和成品测试、变压器成品的出厂例行试验、配电工程安装、现场交接试验及电网年度检修试验的必测项目，可明显辨别配电变压器线圈导线材料和规格是否符合设计要求、导线焊接是否存在虚焊、分接开关接触是否良好、线圈是否存在缺股或断线等制造缺陷，以及安装、交接及运行中是否存在故障或隐患。
直流电阻测量的准确性决定了配电变压器各环节是否需返工检修，因此对测量结果的误差因素分析极为重要。
而测量不确定度是国际推荐使用的衡量检测结果准确与否的量化指标，直接反映了测试结果的可靠性和准确性。
测量不确定度来源于模糊性和随机性，归根结底是源于测试人员认识能力不足和目前测量技术水平的限制。
同时它也是分析测量结果精度、评价测量水平和检测能力的重要参考。
鉴于不确定度的重要性，我国在 2012 年 12 月和2018 年 3 月分别发布了国家计量技术规范 JJF1059.1—2012《测量不确定度评定和表示》和 ISO/IEC 17025：2017 《检测和校准实验室能力认可准则》。
ISO/IEC 17025：2017 《检测和校准实验室能力的通用要求》对校准实验室的证书或报告中测试结果的不确定度分析有明确的要求。
为此，配电变压器直流电阻测量误差因素及结果不确定度分析具有重要的参考价值。
配电变压器接地电阻的测量与注意事项
配电变压器接地电阻的测量与注意事项作者：綦冲李勇来源：《电子技术与软件工程》2015年第24期摘要配电变压器接地电阻对供电设备的正常使用影响巨大，若在供电设备的运行过程中，接地电阻值超过正常的范围，会烧毁供电设备及对人员的生命财产安全带来巨大的威胁，本文研究分析配电变压器接地电阻的测量与注意事项，旨在提高供电设备运行的可靠性。
【关键词】配电变压器接地电阻测量配电变压器接地电阻是电网系统的重要组成部分，当接地电阻值超过正常范围时会对供电设备产生不利的影响，会导致供电设备的损坏以及人员生命财产的伤亡与损失，因此，加强对配电变压器接地电阻的测量，对于提高变压器系统的安全性与可靠性具有重要的意义，选择变压器中性点接地方式会牵涉到很多电力系统相关的技术性问题，当前，主要存在的变压器中性点接地方式有中性点不接地、中性点经消弧线圈接地、中性点经高电阻接地等，实际中，选择什么种类的接地方式是根据实际情况而定，目前，主要利用接地电阻测量仪（接地摇表）对接地电阻进行测量，测量过程中，为了保证测量数据的准确性，一般采用交流进行。
事先预防配电变压器接地电阻带来的不利影响，需要分析导致配电变压器接地电阻值产生异常情况的原因，然后，采取适当的措施来解决问题。
1 配电变压器接地电阻值过大的危害1.1 低压相线绝缘损坏当配电变压器接地电阻值过大时会导致低压相线绝缘损坏，若L1相接地时，这时，在配电变压器接地线中会有电流流经，然后，在接地电阻或大地上加入L1相电压，这时，当前的接地电阻阻值与接地电阻上的分压成正比，即接地电阻的分压随着接地电阻的阻值的增大而增大，若不小心触碰到配电变压器的中性线、变压器接地线以及配电变压器外壳时，接地电阻与人体会产生并联状态，这样，人体的的电压会增高，导致人体触电，给人员的生命安全带来了巨大的威胁。
1.2 配电变压器的中性点发生偏移若配电变压器的三相四线中的中性点接地出现断线或电阻值过大时，此时的三相负载具有不平衡性，导致配电变压器中性点发生了偏移，接地点电位值大于零，从而导致其它相的电压升高，最终导致一些用电设备烧毁。
关于配电变压器的直流电阻测量及分析
关于配电变压器的直流电阻测量及分析1关于配电变压器的直流电阻测量及分析原因分析在广大农村，配电变压器时常损坏，特别是在农村用电高峰期和雷雨季节更是时有发生，笔者通过长期跟踪调查发现导致配电变压器损坏的主要原因有以下几个方面。
1.1过载一是随着人们生活的提高，用电量普遍迅速增加，原来的配电变压器容量小，小马拉大车，不能满足用户的需要，造成变压器过负载运行。
二是由于季节性和特殊天气等原因造成用电高峰，使配电变压器过载运行。
由于变压器长期过载运行，造成变压器内部各部件、线圈、油绝缘老化而使变压器烧毁。
1.2绕组绝缘受潮一是配电变压器的负荷大部分随季节性和时间性分配，特别是在农村农忙季节配电变压器将在过负荷或满负荷下使用，在夜晚又是轻负荷使用，负荷曲线差值很大，运行温度最高达80 C以上，而最低温度在10 C。
而且农村变压器因容量小没有安装专门的呼吸装置，多在油枕加油盖上进行呼吸，所以空气中的水分在绝缘油中会逐渐增加，从运行八年以上的配电变压器的检修情况来看，每台变压器底部水分平均达100 g以上，这些水分都是通过变压器油热胀冷缩的呼吸空气从油中沉淀下来的。
二是变压器内部缺油使油面降低造成绝缘油与空气接触面增大，加速了空气中水分进入油面，降低了变压器内部绝缘强度，当绝缘降低到一定值时变压器内部就发生了击穿短路故障。
1.3关于配电变压器的直流电阻测量及分析对配电变压器违章加油某电工对正在运行的配电变压器加油，时隔1h后，该变压器高压跌落开关保险熔丝熔断两相，并有轻微喷油，经现场检查，需要大修。
造成该变压器烧毁的主要原因：一是新加的变压器油与该变压器箱体内的油型号不一致，变压器油有几种油基，不同型号的油基原则上不能混用；二是在对该配电变压器加油时没有停电，造成变压器内部冷热油相混后，循环油流加速，将器身底部的水分带起循环到高低压线圈内部使绝缘下降造成击穿短路；三是加入了不合格变压器油。
1.4无功补偿不当引起谐振过电压为了降低线损，提高设备的利用率，在《农村低压电力技术规程》中规定配电变压器容量在100 kVA以上的宜采用无功补偿装置。
变压器线圈直流电阻测量及其数据分析
变压器线圈直流电阻测量及其数据分析1 直流电阻测量的目的和方法通过测量，可以检查出设备的导电回路有无接触不良、焊接不良、线圈故障及接线错误等缺陷。
在中小型变压器的实际测量中，大多采用直流电桥法。
当被测线圈的电阻值在1ω以上的一般用单臂电桥测量，1ω以下的则用双臂电桥测量。
在使用双臂电桥接线时，电桥的电位接线柱要靠近被测线圈，电流接线柱要接在电位接线柱的上面。
测量前，应先估计被测线圈的电阻值。
将电桥倍率旋钮置于适当位置。
然后，打开电源开关充电.待充足电后按下检流计开关，迅速调节测量臂，使检流计指针向检流计刻度中间的零位线方向移动，进行微调，待指针平稳停在零位上时记录电阻值。
此时，被测线圈电阻值为倍率数与测量臂电阻值的乘积。
测量完毕，先按下检流计按钮，再关闭电源开关。
测量的数据如实填写在专用的记录表中，以便正确分析判断变压器的故障.2 测量条件在测量过程中，除要严格遵守电气安全规程和设备试验规程外，还要特别注意以下几点：（1）在线圈温度稳定的情况下进行测量，要求变压器油箱上下部的温度之差不超过3 k；（2）由于变压器线圈存有电感，测量时的充电电流不太稳定，一定要在电流稳定后再计数，必要时需采取缩短充电时间的措施；（3）尽量减小试验回路中的导线接触电阻，切换数次分接头后再测量，以免造成判别错误。
3 规范要求根据规范，三相变压器应测出线间电阻值，有中性点引出的变压器，要测出相电阻值。
带有分接头的线圈，在大修和交接试验时，要测出所有分接头位置的线圈电阻值；在小修和预试时，只需测出使用位置上的线圈电阻值。
由于变压器制造质量、运行单位维修水平、试验人员使用的仪器精度及测量接线方式的不同，测出的电阻值也不相同，通常规范要求：1600 kva以上的变压器，各相线圈的直流电阻值相互间的差别不应大于rave的2%；l600kva以下的变压器，各相线圈的直流电阻值互间的差别不应大于rave的4%；线间差别不应大于rave的2%；本次测量值与上次测量值相比较，其变化不应大于上次测量值的2%。
配电变压器绝缘电阻、吸收比、极化指数的测量及合格标准
配电变压器绝缘电阻、吸收比、极化指数的测量及合格标准变压送电保安全，测量绝缘查隐患。
测量使用兆欧表，根据电压把表选，三五以上两千五，十千以下用一千。
仪表E端应接地，污染严重加G端。
未测绕组和元件，可靠接地保安全。
手摇转速一百二，测后放电再拆线。
若要计算吸收比，十五、六十记两点；极化指数时更长，一分、十分记两点。
绝缘电阻应多高，经验数值供参考。
电压不同标不同，温度下降标升高。
温度七十基值算，每减十度增一半。
十千伏级为四十，三五千伏五十算；电压更高标更高，前级数值翻一翻。
1. 测量绝缘电阻的作用为了电力变压器能正常安全地运行，要经常对其进行监视和维护。
其中一项主要的任务是测量绕组和相关电器元件（引接线和绝缘套管等）的绝缘电阻。
并根据测量结果判断它们的绝缘状态和运行情况，及时发现隐患并给与排除，以避免较大事故的发生。
2. 测量仪表的选用原则测量绝缘电阻的仪器叫绝缘电阻表，习惯称为兆欧表或高阻计，对用手摇发电的传统式兆欧表，又习惯称为“摇表”，兆欧表的规格是用其发出的额定电压值来规定的，例如1000V的兆欧表所发出的电压额定值即为1000V。
测量变压器的绝缘电阻时，应根据被测变压器的电压等级来选择兆欧表的规格。
对于10kV及以下的变压器，应使用规格为1000V的兆欧表；对于35kV及以上的变压器，应使用规格为2500V的兆欧表。
口诀“三五以上两千五，十千以下用一千”中的“三五”和“十千”指变压器的电压等级为“35kV及以上”和“10kV及以下”；“两千五”和“一千”即指应选用兆欧表的规格（电压等级）分别为2.5kV 和1kV。
3. 测量接线、读数和有关要求（见图1）图1 测量变压器绕组的绝缘电阻、吸收比和极化指数测量时，应停电并将各绕组与电网断开，兆欧表的L端接变压器的一侧绕组（例如低压绕组），E端接外壳，外壳应接地，其他绕组和有关器件与外壳连接，例如测量低压绕组时，高压绕组、中压绕组和油箱等应与外壳连接。
测试配电变压器绝缘电阻的方法和注意事项
测试配电变压器绝缘电阻的方法和注意事项
运行中的配电变压器，在定期预防性试验中或发生异常现象之后，都需要停电来遥测它的绝缘电阻，以检查绕组的绝缘是否损坏。
遥测绝缘电阻时，首先要把瓷套清扫干净，拆去全部引线和零相套管接地线，用1000V绝缘兆欧表以120r/min的转速遥测高压绕组对地（外壳）、低压绕组对地和高、低压绕组之间的绝缘电阻值。
当测得的绝缘电阻非常小时，还应分别遥测R15和R60两个数值，测出吸收比，以便判断是绝缘损坏还是绝缘受潮。
测量绝缘电阻的过程中，不许接触带电体或拆接兆欧表线，读取绝缘值之后，不应立即停止摇动，应先取下相线再停摇，否则易损坏兆欧表。
摇完绝缘电阻，还应将变压器绕组放电，以防发生触电。
配电变压器绝缘电阻测量
5
评 分 标 准
2.4
注意事项
5
错误一项扣5分 接线错误扣10分 测量方法错误扣5-10分 顺序错误扣5-10分 不符合要求扣1-3分
5 判断错误扣5分 不作清理扣3分 不交还工器具扣3分 未在规定时间完成，每 延时1min扣1分
3 3.1 3.2
工作终结验收 结果分析 安全文明生产 应根据配电变压器状况及测量时天气 情况，综合分析，判断出结论 工作时无违章，工作结束，清理现 场，交还工器具 5 5
5 错误一项扣5分 接线错误扣10分 测量方法错误扣5-10分 顺序错误扣5-10分 不符合要求扣1-3分
5
5
5 5
2.3
5 10
5 测试导线不得使用双股绝缘线或绞 线，应用单股线分开连接，接地线必须采 用裸导线 测试过程中，为避免电击，不得碰触 测试导线和配电变压器，测试后同样不得 彭碰触 “电路”端测试引线接于测试桩头时应 用挂钩钩住，不能绕死 测试过程中，如果绝缘电阻迅速下降 （到零），应停止测试
试题正文
配电变压器绝缘电阻测量
1.采用手摇式电阻表测量 其它需要说 2.利用培训配电变压器。拆除配电变压器高低压引线及避雷器等各种电器设备 明的问题和 3.派一人与操作者配合，所派人员听从操作者指挥 要求 4.线路安全措施 5.考试时限20分钟 工具、材料 、设备、场 地 序号 1 2500-5000V绝缘电阻表1只，接地棒、测量用引线和挂钩、绝缘手套等 项目名称 工作前准备 选择正确符合工作需要 5 错、漏选一项扣1分 每错一项扣5分 不按规定穿着一项1分 绝缘电阻表不检查扣1 分 检查不完整或方式不正 确扣2-5分 质量要求 满分 扣分
10
5
5 5
把高压侧的三个桩头用短接线相连 接，低压侧的四个桩头用短接线相连接并 接地 用测试引线将测试仪“接地”端和低 压桩头连接 测试高压侧 将“电路”端测试引线接于测试桩 2.2 对低压侧及地 头，手摇测试仪转速由低到高，保持 绝缘电阻 120r/min左右，记录读数 记录读数后，先将“电路”端测试引 线与测试桩头分开后，再降低手摇测试仪 转速至零 对配电变压器测试桩头放电 把高压侧的三个桩头用短接线相连接 并接地，低压侧的四个桩头用短接线相连 测试低压侧 接 对地绝缘电阻 用测试引线将测试仪“接地”端和接 地连接 重复上述步骤，记录读数
配电变压器的接地电阻测量资料
配电变压器的接地电阻测量资料一、配电变压器的接地电阻测量农村配电变压器的接地电阻是否合格往往被忽视，但它确实关系到变压器的安全运行。
一般来说，接地电阻越小越好。
规定要求100kVA及以上变压器的接地电阻不大于4Ω，100kVA及以下变压器的接地电阻不大于10Ω。
然而，由于接地极长期埋在地下，容易受到土壤侵蚀的破坏，从而增加接地电阻。
因此，应定期测量变压器的接地电阻。
测量变压器的接地电阻大多用绝缘电阻表，测量方法如下；测量前的准备工作1.应在干燥天气下进行。
2.测量前在采取必要的安全措施后，拆开变压器上与接地极的连接点。
3.将两根长度分别不短于500毫米的接地针分别插入地下，使它们不低于400毫米深，尽量使接地极和两接地针在同一直线上，而且之间距离在20米，然后用专用导线把绝缘电阻表上的三个端钮e、p、c分别连接到变压器的接地极和两个接地针上，要求p点在另一个接地针和变压器的接地极中间。
测量1.将绝缘电阻表水平放置，调整高阻表调零旋钮，使表针处于零位。
2.根据变压器要求的接地电阻和现场实际情况，将倍增器开关置于合适的档位，开始缓慢摇动绝缘电阻表，同时转动电位计的刻度盘，使指针处于零位，然后加速，以120 RPM的速度摇动，调节电位器旋钮，使指针稳定在零位，此时表盘上的读数乘以放大倍数即为变压器接地极的接地电阻值。
3.当测量出的数值大于要求时，应找出原因，并尽快解决使之符合要求。
4.当测量值小于1Ω时，为了消除接线电阻和接触电阻的影响，应打开绝缘电阻表上两个端子按钮的连接件，并将导线分别连接到接地极上进行测量。
二、接地电阻测试方法（图解）一、接地电阻测试要求：a.交流工作接地，接地电阻不应大于4ω；b.安全工作接地，接地电阻不应大于4ω；c、对于直流工作接地，应根据计算机系统的具体要求确定接地电阻；d、防雷接地的接地电阻不大于10Ωe.对于屏蔽系统如果采用联合接地时，接地电阻不应大于1ω。
二、 Zc-8接地电阻测试仪适用于测量各种电力系统、电气设备、避雷针等接地装置的电阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电变压器的电阻测量及分析
GB/T6451-1999[1]中规定：对于1600kVA及以下的变压器，直流电阻不平衡率相为4%，线为2%;2000kVA及以上的变压器，直流电阻不平衡率相(有中性点引出时)为2%，线(无中性点引出时)为1%。
如果由于线材及引线结构等原因而使直流电阻不平衡率超过上述规定时，除应在生产记录中记录实测值外，尚应写明引起这一偏差的原因。
使用单位应与同温度下的出厂实测值进行比较，其偏差应不大于2%。
众所周知，测景直流电阻的目的是验证绕
组和引线的材质及焊点质量的好坏，而三相电阻的不平衡率主要是检验引线焊接的质量和开关、套管等载流组部件联结和接触是否良好。
GB6451-1999中做了严格的规定，标准中规定的直流电阻三相偏差是在三相绕组电阻应基本相等的情况下(即JB/T501-1991[2]中规定：对于低压400伏中性点引线电阻所占比重较大的yn联结的配电变压器，应测量其线电阻(ab,bc,ca)及中性点对一个线端的电压，如ao。
这在实施GB/T645l-1999中对于1600kVA及以下的变压器可以执行，因为GB/T6451-1999中规定了相、线电阻的合格标准。
对小型配电变压器，例如500kVA及以下的产品，低压为圆筒式绕组，y接线在绕组的上部(见但对于630kVA及以上的配电变压器，低压多为螺旋式绕组，y接线在绕组的下部(如从Rab=Rbc(两者相差一般不超过0.5%) 信息请登陆:输配电设备网
Rca>Rab=Rbc
Rca与Rab和Rbc差Rybc+Rs
一般情况下，10kV级800kVA及以下的变压器，Rca与Rab和Rbc的偏差在2%以下。
1000kVA～1250kVA的变压器，Rca较Rab或Rbc大2.4%以下为正常;。
