高原海拔对低压电器的影响
海拔高度对电器设备的影响
海拔高度对电器设备的影响标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]海拔高度对电气设备的影响随着海拔高度的增加，大气的压力下降，空气密度和湿度相应地减少，其特征为：a、空气压力或空气密度较低；b、空气温度较低，温度变化较大；c、空气绝对湿度较小；d、大阳辐射照度较高；e、降水量较少；f、年大风日多；g、土壤温度较低，且冻结期长。
这些特征对电工产品性能有下面四大影响规律，列出如下：1、空气压力或空气密度降低的影响。
1）对绝缘介质强度的影响空气压力或空气密度的降低，引起外绝缘强度的降低。
在海拔至5000m范围内，每升高1000m，即平均气压每降低~,外绝缘强度降低8%~13%.2)对电气间隙击穿电压的影响对于设计定型的产品,由于其电气间隙已经固定,随空气压力的降低,其击穿电压也下降.为了保证产品在高原环境使用时有足够的耐击穿能力,必须增大电气间隙.高原用电工产品的电气间隙可按下表进行修正.3)对电晕及放电电压的影响a、高海拔低气压使高压电机的局部放电起始电压降低，电晕起始电压降低，电晕腐蚀严重；b、高海拔低气压使电力电容器内部气压下降，导致局部放电起始电压降低；c、高海拔低气压使避雷器内腔电压降低，导致工频放电电压降低。
4）对开关电器灭弧性能的影响空气压力或空气密度的降低使空气介质灭弧的开关电器灭弧性能降低，通断能力下降和电寿命缩短。
a）、直流电弧的燃弧时间随海拔升高或气压降低而延长；b）、直流与交流电弧的飞弧距离随海拔升高或气压降低而增加。
5）对介质冷却效应，即产品温升的影响空气压力或空气密度的降低引起空气介质冷却效应的降低。
对于以自然对流、强迫通风或空气散热器为主要散热方式的电工产品，由于散热能力的下降，温升增加。
在海拔至5000m范围内，每升高1000m，即平均气压每降低~,温升增加3%~10%.a、静止电器的温升随海拔升高的增高率，每100m一般在以内,但对高发热电器,如电炉、电阻器、电焊机等电器，温升随海拔升高的增高率，每100m达到2K以上。

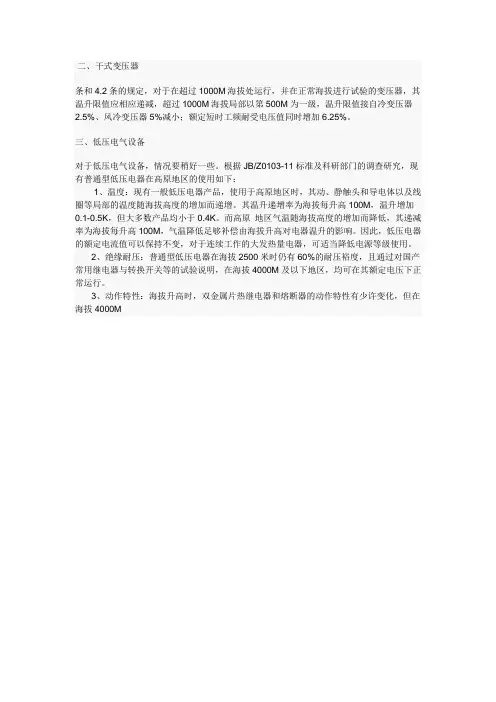

海拔高度对电气产品的影响
二、干式变压器
条和4.2条的规定，对于在超过1000M海拔处运行，并在正常海拔进行试验的变压器，其温升限值应相应递减，超过1000M海拔局部以第500M为一级，温升限值接自冷变压器2.5%、风冷变压器5%减小；额定短时工频耐受电压值同时增加6.25%。
三、低压电气设备
对于低压电气设备，情况要稍好一些。
根据JB/Z0103-11标准及科研部门的调查研究，现有普通型低压电器在高原地区的使用如下：
1、温度：现有一般低压电器产品，使用于高原地区时，其动、静触头和导电体以及线圈等局部的温度随海拔高度的增加而递增。
其温升递增率为海拔每升高100M，温升增加0.1-0.5K，但大多数产品均小于0.4K。
而高原地区气温随海拔高度的增加而降低，其递减率为海拔每升高100M，气温降低足够补偿由海拔升高对电器温升的影响。
因此，低压电器的额定电流值可以保持不变，对于连续工作的大发热量电器，可适当降低电源等级使用。
2、绝缘耐压：普通型低压电器在海拔2500米时仍有60%的耐压裕度，且通过对国产常用继电器与转换开关等的试验说明，在海拔4000M及以下地区，均可在其额定电压下正常运行。
3、动作特性：海拔升高时，双金属片热继电器和熔断器的动作特性有少许变化，但在海拔4000M。

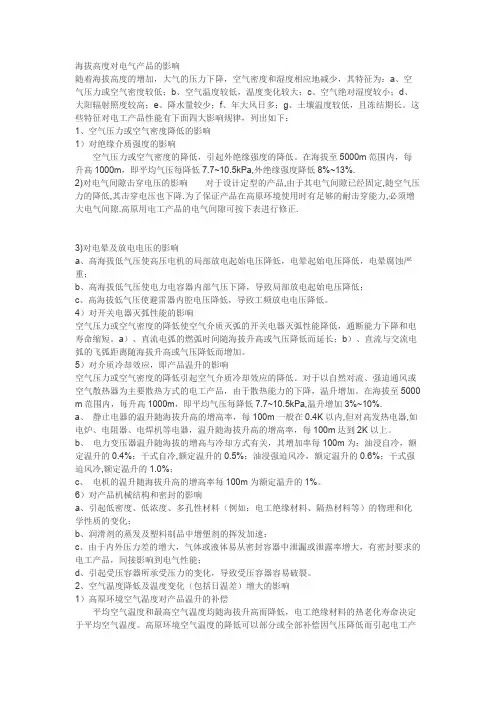

高海拔对电气设备的影响
海拔高度对电气产品的影响随着海拔高度的增加，大气的压力下降，空气密度和湿度相应地减少，其特征为：a、空气压力或空气密度较低；b、空气温度较低，温度变化较大；c、空气绝对湿度较小；d、大阳辐射照度较高；e、降水量较少；f、年大风日多；g、土壤温度较低，且冻结期长。
这些特征对电工产品性能有下面四大影响规律，列出如下：1、空气压力或空气密度降低的影响1）对绝缘介质强度的影响 空气压力或空气密度的降低，引起外绝缘强度的降低。
在海拔至5000m范围内，每升高1000m，即平均气压每降低7.7~10.5kPa,外绝缘强度降低8%~13%. 2)对电气间隙击穿电压的影响 对于设计定型的产品,由于其电气间隙已经固定,随空气压力的降低,其击穿电压也下降.为了保证产品在高原环境使用时有足够的耐击穿能力,必须增大电气间隙.高原用电工产品的电气间隙可按下表进行修正.3)对电晕及放电电压的影响a、高海拔低气压使高压电机的局部放电起始电压降低，电晕起始电压降低，电晕腐蚀严重；b、高海拔低气压使电力电容器内部气压下降，导致局部放电起始电压降低；c、高海拔低气压使避雷器内腔电压降低，导致工频放电电压降低。
4）对开关电器灭弧性能的影响 空气压力或空气密度的降低使空气介质灭弧的开关电器灭弧性能降低，通断能力下降和电寿命缩短。
a）、直流电弧的燃弧时间随海拔升高或气压降低而延长；b）、直流与交流电弧的飞弧距离随海拔升高或气压降低而增加。
5）对介质冷却效应，即产品温升的影响空气压力或空气密度的降低引起空气介质冷却效应的降低。
对于以自然对流、强迫通风或空气散热器为主要散热方式的电工产品，由于散热能力的下降，温升增加。
在海拔至5000 m范围内，每升高1000m，即平均气压每降低7.7~10.5kPa,温升增加3%~10%.a、静止电器的温升随海拔升高的增高率，每100m一般在0.4K以内,但对高发热电器,如电炉、电阻器、电焊机等电器，温升随海拔升高的增高率，每100m达到2K以上。

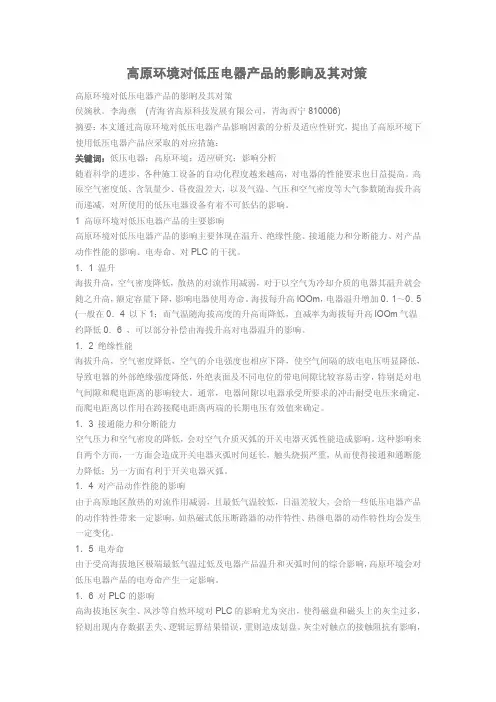

高原海拔对低压电器的影响
高原环境对低压电器产品的影晌及其对策高原环境对低压电器产品的影晌及其对策侯婉秋。
李海燕(青海省高原科技发展有限公司，青海西宁810006)摘要：本文通过高原环境对低压电器产品影响因素的分析及适应性研究，提出了高原环境下使用低压电器产品应采取的对应措施：关键词：低压电器；高原环境；适应研究；影响分析随着科学的进步，各种施工设备的自动化程度越来越高，对电器的性能要求也日益提高。
高原空气密度低、含氧量少、昼夜温差大，以及气温、气压和空气密度等大气参数随海拔升高而递减，对所使用的低压电器设备有着不可低估的影响。
1 高原环境对低压电器产品的主要影响高原环境对低压电器产品的影响主要体现在温升、绝缘性能、接通能力和分断能力、对产品动作性能的影响、电寿命、对PLC的干扰。
1．1 温升海拔升高，空气密度降低，散热的对流作用减弱，对于以空气为冷却介质的电器其温升就会随之升高，额定容量下降，影响电器使用寿命。
海拔每升高lOOm，电器温升增加0．1～0．5 (一般在0．4 以下1；而气温随海拔高度的升高而降低，直减率为海拔每升高lOOm气温约降低0．6 ，可以部分补偿由海拔升高对电器温升的影响。
1．2 绝缘性能海拔升高，空气密度降低，空气的介电强度也相应下降，使空气间隔的放电电压明显降低，导致电器的外部绝缘强度降低，外绝表面及不同电位的带电间隙比较容易击穿，特别是对电气间隙和爬电距离的影响较大。
通常，电器间隙以电器承受所要求的冲击耐受电压来确定，而爬电距离以作用在跨接爬电距离两端的长期电压有效值来确定。
1．3 接通能力和分断能力空气压力和空气密度的降低，会对空气介质灭弧的开关电器灭弧性能造成影响。
这种影响来自两个方而，一方面会造成开关电器灭弧时间延长，触头烧损严重，从而使得接通和通断能力降低；另一方面有利于开关电器灭弧。
1．4 对产品动作性能的影响由于高原地区散热的对流作用减弱，且最低气温较低，日温差较大，会给一些低压电器产品的动作特性带来一定影响，如热磁式低压断路器的动作特性、热继电器的动作特性均会发生一定变化。
海拔对高低压柜的影响
海拔高度对中压开关设备的影响1．高海拔对电器产品的要求1）高海拔地区的主要特征是大气压力和空气密度的降低。
在此首先对低气压下的一些物理机理进行简单分析。
根据气体状态方式求得空气密度与海拔高度的关系为：ρH=ρ0（1-αΗ/Τ0）4.26式中：ρH为海拔高度为 H 时的空气密度；ρ0 为标准状态下空气密度，海平面在摄氏零度气温条件下的空气密度是 1292g/m3；H为海拔高度（m）；Τ0 为绝对温度，为 273K；α为空气温度梯度，约为0.0065K/m。
通过上述方程式，计算出的结果见表1表 1 海拔高度与大气压力、空气密度、绝对湿度的关系海拔高度（m） 0 1000 2000 2500 3000 4000 5000相对大气压 1 0.881 0.774 0.724 0.677 0.591 0.514相对空气密度 1 0.903 0.813 0.770 0.730 0.653 0.583绝对湿度（g/m3） 11 7.64 5.30 4.42 3.68 2.54 1.77从表 1 中可以看出，海拔高度每升高 1000m，相对大气压大约降低12%，空气密度降低约 10%，绝对湿度随海拔高度的升高而降低。
另外，随着海拔高度的升高，空气温度也在降低，每升高 1000m，温度降低 6.5K。
空气密度降低后对中压电器产品带来的直接影响表现在两个方面；一是空气稀薄后在电场中更容易发生电离，从而导致绝缘性能的下降；二是空气稀薄后对流散热能力下降导致载流体载流能力的下降。
因此就对在高海拔地区使用的中压电器提出了一些特殊要求。
关于空气的电离，电离度和空气密度并不是线性的关系，在空气密度较大和接近真空的空气密度下都不利于气体分子的电离。
在空气密度较大的情况下，电子或自由电子附着在气体分子上形成的离子在电场中加速运动，由于气体分子间的间隙很小，分子间碰撞频繁，离子无法加速到足够的动能去碰撞其它分子使其电离。
而在接近真空的情况下，尽管在电场中荷能电子或离子可以加速到足够的动能，但与气体分子的碰撞概率大大降低，同样不利于气体介质的电离。

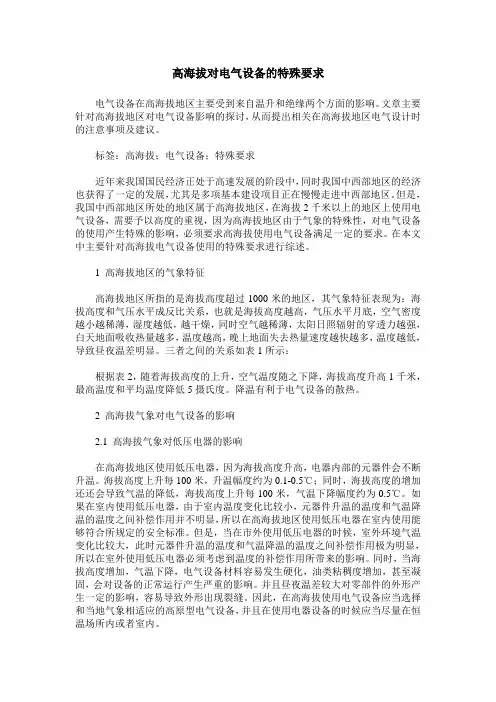

高海拔对电气设备的特殊要求
高海拔对电气设备的特殊要求电气设备在高海拔地区主要受到来自温升和绝缘两个方面的影响。
文章主要针对高海拔地区对电气设备影响的探讨，从而提出相关在高海拔地区电气设计时的注意事项及建议。
标签：高海拔；电气设备；特殊要求近年来我国国民经济正处于高速发展的阶段中，同时我国中西部地区的经济也获得了一定的发展，尤其是多项基本建设项目正在慢慢走进中西部地区。
但是，我国中西部地区所处的地区属于高海拔地区，在海拔2千米以上的地区上使用电气设备，需要予以高度的重视，因为高海拔地区由于气象的特殊性，对电气设备的使用产生特殊的影响，必须要求高海拔使用电气设备满足一定的要求。
在本文中主要针对高海拔电气设备使用的特殊要求进行综述。
1 高海拔地区的气象特征高海拔地区所指的是海拔高度超过1000米的地区，其气象特征表现为：海拔高度和气压水平成反比关系，也就是海拔高度越高，气压水平月底，空气密度越小越稀薄，湿度越低，越干燥，同时空气越稀薄，太阳日照辐射的穿透力越强，白天地面吸收热量越多，温度越高，晚上地面失去热量速度越快越多，温度越低，导致昼夜温差明显。
三者之间的关系如表1所示：根据表2，随着海拔高度的上升，空气温度随之下降，海拔高度升高1千米，最高温度和平均温度降低5摄氏度。
降温有利于电气设备的散热。
2 高海拔气象对电气设备的影响2.1 高海拔气象对低压电器的影响在高海拔地区使用低压电器，因为海拔高度升高，电器内部的元器件会不断升温。
海拔高度上升每100米，升温幅度约为0.1-0.5℃；同时，海拔高度的增加还还会导致气温的降低，海拔高度上升每100米，气温下降幅度约为0.5℃。
如果在室内使用低压电器，由于室内温度变化比较小，元器件升温的温度和气温降温的温度之间补偿作用并不明显，所以在高海拔地区使用低压电器在室内使用能够符合所规定的安全标准。
但是，当在市外使用低压电器的时候，室外环境气温变化比较大，此时元器件升温的温度和气温降温的温度之间补偿作用极为明显，所以在室外使用低压电器必须考虑到温度的补偿作用所带来的影响。
高原环境下的低压电器如何选择
高原环境下的低压电器如何选择摘要：本文通过高原环境对低压电器产品影响因素的分析及适应性研究，提出了高原环境下使用低压电器产品应采取的对应措施：关键词：低压电器；高原环境；适应研究；影响分析随着科学的进步，各种施工设备的自动化程度越来越高，对电器的性能要求也日益提高。
高原空气密度低、含氧量少、昼夜温差大，以及气温、气压和空气密度等大气参数随海拔升高而递减，对所使用的低压电器设备有着不可低估的影响。
1 高原环境对低压电器产品的主要影响高原环境对低压电器产品的影响主要体现在温升、绝缘性能、接通能力和分断能力、对产品动作性能的影响、电寿命、对PLC的干扰。
1．1 温升海拔升高，空气密度降低，散热的对流作用减弱，对于以空气为冷却介质的电器其温升就会随之升高，额定容量下降，影响电器使用寿命。
海拔每升高lOOm，电器温升增加0．1～0．5 (一般在0．4 以下1；而气温随海拔高度的升高而降低，直减率为海拔每升高lOOm气温约降低0．6 ，可以部分补偿由海拔升高对电器温升的影响。
1．2 绝缘性能海拔升高，空气密度降低，空气的介电强度也相应下降，使空气间隔的放电电压明显降低，导致电器的外部绝缘强度降低，外绝表面及不同电位的带电间隙比较容易击穿，特别是对电气间隙和爬电距离的影响较大。
通常，电器间隙以电器承受所要求的冲击耐受电压来确定，而爬电距离以作用在跨接爬电距离两端的长期电压有效值来确定。
1．3 接通能力和分断能力空气压力和空气密度的降低，会对空气介质灭弧的开关电器灭弧性能造成影响。
这种影响来自两个方而，一方面会造成开关电器灭弧时间延长，触头烧损严重，从而使得接通和通断能力降低；另一方面有利于开关电器灭弧。
1．4 对产品动作性能的影响由于高原地区散热的对流作用减弱，且最低气温较低，日温差较大，会给一些低压电器产品的动作特性带来一定影响，如热磁式低压断路器的动作特性、热继电器的动作特性均会发生一定变化。
1．5 电寿命由于受高海拔地区极端最低气温过低及电器产品温升和灭弧时间的综合影响，高原环境会对低压电器产品的电寿命产生一定影响。
海拔高度对电气系统的影响
海拔高度对电气系统的影响：1、在海拔5000m范围内，海拔每升高l000m，平均气压降低7.7～lO.5kPa，电气外绝缘强度降低8％～3％。
这样的气候条件下将使电气设备的绝缘强度明显降低，击穿电压也会下降。
而高海拔地区空气密度严重降低，使得空气对电气拉弧能量及热能的吸收能力明显减弱，电弧离子扩散浓度增加，直流电弧的燃弧时间延长，飞弧距离增加，容易使直流电机的换向器因环火而烧损。
另外，接触器、断路器等有触点电器的电气分断能力也将严重下降。
2、电机电器的温升问题由于空气压力或空气密度的降低引起空气介质冷却效应的降低，对于以自然对流、强迫通风或空气散热为主要散热方式的电器将产生严重影响。
相关的高原研究报告表明：在海拔5000m范围内，每升高l000m，平均气压降低7.7～10.5kPa，温升增加3％一10％。
因此，牵引电机、整流柜及接触器等电器将受到严重影响。
3、高海拔下湿度对电机电器的影响平均绝对湿度随海拔升高而降低，绝对湿度降低时，导体表面更容易积攒电荷，导致更容易发生电晕，变相降低绝缘性能。
因此，需考虑工频放电电压与冲击闪络电压的湿度修正。
4、高温差、低气温极易造成非金属电气件及导线的变形、龟裂及密封破坏，使电器提前老化，电气可靠性及寿命明显降低；而一45℃的低温环境也将使微机、液晶类显示器及仪表等无法正常工作。
5、强风沙及雷电对电气系统的影响：据青藏铁路的相关研究报告介绍，铁路沿线年2006iE 平均大风日数100余天，雷暴日数68～82天，强风沙极易使电器的机械部件磨损加剧，使运转部件出现卡滞现象，降低电气系统的可靠性；而雷电也会给微机、安全行车设备等电子设备造成致命损坏，引发安全事故。
6、高原环境下的电气维护与人员保障问题。
在高原环境下，低气压及高原缺氧会使人出现头痛、胸闷等高原反应，使人的工作能力严重下降，甚至出现脑积水等严重疾病，这就需要电气系统拥有更好的稳定性和可靠性。
为什么气压降低气体绝缘性能会降低呢？这个就要先从电弧说起。
高海拔环境对低压断路器的影响
高海拔环境对低压断路器的影响摘要：随着我国经济的不断发展，许多工业项目在我国西部地区落地生根，给低压成套开关设备的发展带来更好的机遇，而在400V低压配电系统中低压断路器无疑成为使用最多的低压电器。
虽然近年来低压断路器技术得到了很大程度的提高，但在实际应用过程中，由于使用环境的不同，对使用于高海拔地区的低压断路器仍然是关注的重点。
本文就高海拔环境对低压断路器的影响进行了简要分析，并就高海拔地区低压断路器的选用提出了一些建议。
关键词：高海拔；环境；低压断路器；影响引言低压断路器是400V低压配电系统中使用最广、用量最多的配电电器，而用户在使用时普遍关心的是不同类型的低压断路器在高海拔地区如何使用。
在所有的低压断路器的产品使用说明书中，对其正常使用条件都规定了海拔高度不高于2000m。
随着高海拔地区低压成套设备使用量的不断增多，了解高海拔地区的环境条件对低压断路器的影响有着重要的现实意义。
一、高海拔地区的环境特点由于我国的国土面积辽阔，地理环境高低起伏，特别在西北和西南地区大部分都属于高海拔地区，海拔高度均在2000米以上，占全国陆地总面积的33%，这些地区随着海拔高度的增加，大气的压力下降，空气密度和湿度相应地减少，其特征为：空气压力或空气密度较低；空气温度较低，温度变化较大；空气相对湿度较小；太阳辐射度较强；降水量较少；年大风日较多；土壤温度较低并且冻结期长。
在高海拔地区其空气压力、温度、湿度随海拔的升高而降低，太阳的辐射强度随着海拔的升高而增强。
根据高海拔地区的环境特点，对该地区使用的低压断路器主要有以下几方面的影响：1、对低压断路器绝缘介质强度的影响由于空气密度随海拔的增高而降低，空气的介电强度也相应下降，使空气间隔的放电电压明显降低，导致电器的外部绝缘强度下降，造成低压断路器在空气中灭弧困难。
一般海拔每升高100m，空气绝缘强度下降1%，从而使低压电器外绝缘强度降低。
根据经验公式（基准海拔高度为1000m时）U=U0(K-H/10000)-1U----使用于H高度时电器产品必须提高的耐压值kV;U0----标准大气压下的额定试验电压（耐受的工频电压）值kV；H-----电器产品使用所在地区的海拔高度m；K-----常数，一般取1.1。
低压电器在高原环境下的应用及建议
低压电器在高原环境下的应用及建议随着西部地区的经济繁荣，高原地区对低压电器的需求量也在日益增加，对低压电器的性能要求也在日益提高。
但目前低压电器一般按海拔2000米以下设计、生产和使用。
在海拔超过2000米的高原环境下，空气压力和空气密度下降、空气温度降低、日温差大、空气绝对湿度减少等因素，均会对低压电器的正常使用带来不良影响。
本文正是基于此目的，针对高原环境对低压电器影响的几个重要因素进行的摸底试验，试验在模拟高原气候环境的条件下进行。
在试验的基础上，对试验结果进行分析与研究，提出了低压电器产品在高原环境下设计和使用时的一些注意事项及建议。
2 高原环境下使用低压电器产品应注意的问题分析根据高原环境的气候特点以及低压电器的电气性能，高原环境下使用低压电器产品应着重关注以下几个方面：1）温升：由于海拔提高，空气密度渐低，散热的对流作用减弱，温升就会随之升高，而高原地区的气温随海拔高度的增加而降低，递减率为海拔每升高100m，气温降低0.5℃，又可以部分补偿，由海拔升高对电器温升的影响。
因此，低压电器的温升如何补偿需要关注并采取一定措施。
2）绝缘性能：由于海拔升高，空气密度渐低，介质绝缘强度降低，外绝缘表面及不同电位的带电间隙比较容易击穿，特别是对电气间隙和爬电距离的影响较大。
因此在进行电器的介电性能试验时，如何选甩试验电压也应予以考虑。
3）接通能力和分断能力：空气压力和空气密度的降低，造成对空气介质灭弧的开关电器灭弧性能的影响。
目前，存在两种说法：普通的一种说法，认为海拔升高，气压降低，空气密度下降，会造成开关电器灭弧时间延长，触头烧损严重，从而使得接通和通断能力降低；而另一种说法恰恰相反，认为海拔升高，气压降低，空气密度下降，反而有利于开关电器灭弧，真空开关的灭弧原理就是基于空气密度极其低，国外也见到类似的报道。
因此对于高原用低压电器产品的接通分断能力影响也应予以考虑。
4）对产品动作性能的影响：随着海拔升高，空气密度渐低，散热的对流作用减弱，而且高原地区最低气温低，日夜温差较大，会给低压电器产品的动作特性带来一定影响。
高海拔对电气设备影响
高海拔对电气设备主要的影响是绝缘和温升两方面。
对不同的电气设备影响的侧重点不同。
一、高压开关设备海拔升高，气压降低，空气的绝缘强度减弱，使电器外绝缘降低而对内绝缘影响很小。
由于设备的出厂试验是在正常海拔地点进行的，因此，根据IEC出版物694对于开关设备以其额定工频耐压值和额定脉冲耐压值来鉴定绝缘能力，对于使用地点超过1000M以上时，应作适当的校正。
对于10KV开关柜来说，其额定电压为12KV；额定工频耐压值（有效值）为32KV（对隔离距离）和28KV（各相之间及对地）；额定脉冲耐压值（峰值）为85KV（对隔离距离）和75KV（各相之间及对地）。
而随着海拔的升高，空气密度降低，散热条件变差，会使高压电器在运行中温升增加，但空气温度随海拔高度的增加而逐渐降低，基本可以补偿由海拔升高对电器温升的影响。
但对于阀式避雷器来说，情况就较为复杂。
由于避雷器自身并不密封，其阀片的间距不可调，因此其火花间隙的放电电压易受空气密度的影响，所以应向设备厂商注明海拔高度，或使用高压型阀式避雷器。
二、干式变压器环氧树脂干式变压器，国家标准关于以上两个因素有着明确的校正方法。
根据GB6450）《干式变压器》中第，对于在超过1000M海拔处运行，并在正常海拔进行试验的变压器，其温升限值应相应递减，超过1000M海拔部分以第500M为一级，温升限值接自冷变压器2.5%、风冷变压器5%减小；额定短时工频耐受电压值同时增加6.25%。
三、低压电气设备对于低压电气设备，情况要稍好一些。
根据JB/Z0103-11标准及科研部门的调查研究，现有普通型低压电器在高原地区的使用如下：1、温度：现有一般低压电器产品，使用于高原地区时，其动、静触头和导电体以及线圈等部分的温度随海拔高度的增加而递增。
其温升递增率为海拔每升高100M，温升增加0.1-0.5K，但大多数产品均小于0.4K。
而高原地区气温随海拔高度的增加而降低，其递减率为海拔每升高100M，气温降低足够补偿由海拔升高对电器温升的影响。
海拔高度对电器设备的影响
海拔高度对电气设备的影响随着海拔高度的增加，大气的压力下降，空气密度和湿度相应地减少，其特征为：a、空气压力或空气密度较低；b、空气温度较低，温度变化较大；c、空气绝对湿度较小；d、大阳辐射照度较高；e、降水量较少；f、年大风日多；g、土壤温度较低，且冻结期长。
这些特征对电工产品性能有下面四大影响规律，列出如下：1、空气压力或空气密度降低的影响。
1）对绝缘介质强度的影响空气压力或空气密度的降低，引起外绝缘强度的降低。
在海拔至5000m范围内，每升高1000m，即平均气压每降低7.7~10.5kPa,外绝缘强度降低8%~13%.2)对电气间隙击穿电压的影响对于设计定型的产品,由于其电气间隙已经固定,随空气压力的降低,其击穿电压也下降.为了保证产品在高原环境使用时有足够的耐击穿能力,必须增大电气间隙.高原用电工产品的电气间隙可按下表进行修正.3)对电晕及放电电压的影响a、高海拔低气压使高压电机的局部放电起始电压降低，电晕起始电压降低，电晕腐蚀严重；b、高海拔低气压使电力电容器内部气压下降，导致局部放电起始电压降低；c、高海拔低气压使避雷器内腔电压降低，导致工频放电电压降低。
4）对开关电器灭弧性能的影响空气压力或空气密度的降低使空气介质灭弧的开关电器灭弧性能降低，通断能力下降和电寿命缩短。
a）、直流电弧的燃弧时间随海拔升高或气压降低而延长；b）、直流与交流电弧的飞弧距离随海拔升高或气压降低而增加。
5）对介质冷却效应，即产品温升的影响空气压力或空气密度的降低引起空气介质冷却效应的降低。
对于以自然对流、强迫通风或空气散热器为主要散热方式的电工产品，由于散热能力的下降，温升增加。
在海拔至5000m 范围内，每升高1000m，即平均气压每降低7.7~10.5kPa,温升增加3%~10%.a、静止电器的温升随海拔升高的增高率，每100m一般在0.4K以内,但对高发热电器,如电炉、电阻器、电焊机等电器，温升随海拔升高的增高率，每100m达到2K以上。
高海拔对电气设备的影响
海拔高度对电气产品的影响随着海拔高度的增加，大气的压力下降，空气密度和湿度相应地减少，其特征为：a、空气压力或空气密度较低；b、空气温度较低，温度变化较大；c、空气绝对湿度较小；d、大阳辐射照度较高；e、降水量较少；f、年大风日多；g、土壤温度较低，且冻结期长。
这些特征对电工产品性能有下面四大影响规律，列出如下：1、空气压力或空气密度降低的影响1）对绝缘介质强度的影响空气压力或空气密度的降低，引起外绝缘强度的降低。
在海拔至5000m范围内，每升高1000m，即平均气压每降低7.7~10.5kPa,外绝缘强度降低8%~13%.2)对电气间隙击穿电压的影响对于设计定型的产品,由于其电气间隙已经固定,随空气压力的降低,其击穿电压也下降.为了保证产品在高原环境使用时有足够的耐击穿能力,必须增大电气间隙.高原用电工产品的电气间隙可按下表进行修正.3)对电晕及放电电压的影响a、高海拔低气压使高压电机的局部放电起始电压降低，电晕起始电压降低，电晕腐蚀严重；b、高海拔低气压使电力电容器内部气压下降，导致局部放电起始电压降低；c、高海拔低气压使避雷器内腔电压降低，导致工频放电电压降低。
4）对开关电器灭弧性能的影响空气压力或空气密度的降低使空气介质灭弧的开关电器灭弧性能降低，通断能力下降和电寿命缩短。
a）、直流电弧的燃弧时间随海拔升高或气压降低而延长；b）、直流与交流电弧的飞弧距离随海拔升高或气压降低而增加。
5）对介质冷却效应，即产品温升的影响空气压力或空气密度的降低引起空气介质冷却效应的降低。
对于以自然对流、强迫通风或空气散热器为主要散热方式的电工产品，由于散热能力的下降，温升增加。
在海拔至5000m 范围内，每升高1000m，即平均气压每降低7.7~10.5kPa,温升增加3%~10%.a、静止电器的温升随海拔升高的增高率，每100m一般在0.4K以内,但对高发热电器,如电炉、电阻器、电焊机等电器，温升随海拔升高的增高率，每100m达到2K以上。
海拔高度对电器设备的影响123
海拔高度对电气设备的影响随着海拔高度的增加，大气的压力下降，空气密度和湿度相应地减少，其特征为：a、空气压力或空气密度较低；b、空气温度较低，温度变化较大；c、空气绝对湿度较小；d、大阳辐射照度较高；e、降水量较少；f、年大风日多；g、土壤温度较低，且冻结期长。
这些特征对电工产品性能有下面四大影响规律，列出如下：1、空气压力或空气密度降低的影响。
1）对绝缘介质强度的影响空气压力或空气密度的降低，引起外绝缘强度的降低。
在海拔至5000m范围内，每升高1000m，即平均气压每降低7.7~10.5kPa,外绝缘强度降低8%~13%.2)对电气间隙击穿电压的影响对于设计定型的产品,由于其电气间隙已经固定,随空气压力的降低,其击穿电压也下降.为了保证产品在高原环境使用时有足够的耐击穿能力,必须增大电气间隙.高原用电工产品的电气间隙可按下表进行修正.3)对电晕及放电电压的影响a、高海拔低气压使高压电机的局部放电起始电压降低，电晕起始电压降低，电晕腐蚀严重；b、高海拔低气压使电力电容器内部气压下降，导致局部放电起始电压降低；c、高海拔低气压使避雷器内腔电压降低，导致工频放电电压降低。
4）对开关电器灭弧性能的影响空气压力或空气密度的降低使空气介质灭弧的开关电器灭弧性能降低，通断能力下降和电寿命缩短。
a）、直流电弧的燃弧时间随海拔升高或气压降低而延长；b）、直流与交流电弧的飞弧距离随海拔升高或气压降低而增加。
5）对介质冷却效应，即产品温升的影响空气压力或空气密度的降低引起空气介质冷却效应的降低。
对于以自然对流、强迫通风或空气散热器为主要散热方式的电工产品，由于散热能力的下降，温升增加。
在海拔至5000m 范围内，每升高1000m，即平均气压每降低7.7~10.5kPa,温升增加3%~10%.a、静止电器的温升随海拔升高的增高率，每100m一般在0.4K以内,但对高发热电器,如电炉、电阻器、电焊机等电器，温升随海拔升高的增高率，每100m达到2K以上。
浅析高原环境对小型断路器性能的影响
浅析高原环境对小型断路器性能的影响摘要：高原环境具空气稀薄、低温低压、昼夜温差大和紫外线辐射强的特点，一般的低压电器并不一定能适用于高原环境。
本文通过高原环境对小型断路器的温升、介电隔离、动作特性、短路分断性能方面产生的影响进行分析，讨论小型断路器在高原环境下的适用性，为高原型产品开发设计、应用选型提供参考。
关键词：高原环境；小型断路器；性能分析；适用性引言：我国地大物博，约有30%的国土面积在海拔2公里以上的地区。
高原环境空气稀薄、低温低压、昼夜温差大、紫外线辐射强等因素使得电气设备故障率增加。
小型断路具有过载保护、短路保护和隔离功能，广泛应用于建筑配电、工业配电及各种设备的控制和保护，是电网最重要的模块之一。
若小型断路器出现故障，势必会影响居民生活、企业生产，对社会造成经济损失。
所以，本文对高原环境对小型断路器性能影响进行研究，具有重要的现实意义。
一、小型断路器在高原环境下的性能影响我国目前已制定了适用于高原用低压电器技术要求的国家标准。
其中，低压电器按照海拔高度的情况可划分为普通产品和高原型产品，高原型产品是在常规产品的基础上进行改良改进，使其满足高原环境下能够正常使用的标准要求。
在高原环境下，低压电器的空气散热性能、绝缘特性、使用寿命受较大的影响。
对于小型断路器，空气散热特性主要包括了产品的温升、过载保护脱扣特性；绝缘特性主要涉及产品冲击耐压、工频耐压、绝缘电阻。
此外，高海拔下对小型断路器的影响，还体现在分断性能、机械寿命、电气寿命等方面。
1.1高原环境下小型断路器的散热性能分析小型断路器在负载运行时会产生热量，其发出的热量与焦耳规律一致。
若散热性能不足导致产品温升过高，可能会引起零部件的物理性能、化学性能变化，最终导致小型断路器发生故障。
散热主要有热传导、热对流和热辐射三种方式，在高海拔地区，小型断路器的散热特性受热对流的影响较大，它与表面面积、表面温度、环境介质的热传导特性密切相关。
海拔高度对电器设备的影响
海拔高度对电气设备的影响随着海拔高度的增加，大气的压力下降，空气密度和湿度相应地减少，其特征为：a、空气压力或空气密度较低；b、空气温度较低，温度变化较大；c、空气绝对湿度较小；d、大阳辐射照度较高；e、降水量较少；f、年大风日多；g、土壤温度较低，且冻结期长。
这些特征对电工产品性能有下面四大影响规律，列出如下：1、空气压力或空气密度降低的影响。
1）对绝缘介质强度的影响空气压力或空气密度的降低，引起外绝缘强度的降低。
在海拔至5000m范围内，每升高1000m，即平均气压每降低7.7~10.5kPa,外绝缘强度降低8%~13%.2)对电气间隙击穿电压的影响对于设计定型的产品,由于其电气间隙已经固定,随空气压力的降低,其击穿电压也下降.为了保证产品在高原环境使用时有足够的耐击穿能力,必须增大电气间隙.高原用电工产品的电气间隙可按下表进行修正.3)对电晕与放电电压的影响a、高海拔低气压使高压电机的局部放电起始电压降低，电晕起始电压降低，电晕腐蚀严重；b、高海拔低气压使电力电容器内部气压下降，导致局部放电起始电压降低；c、高海拔低气压使避雷器内腔电压降低，导致工频放电电压降低。
4）对开关电器灭弧性能的影响空气压力或空气密度的降低使空气介质灭弧的开关电器灭弧性能降低，通断能力下降和电寿命缩短。
a）、直流电弧的燃弧时间随海拔升高或气压降低而延长；b）、直流与交流电弧的飞弧距离随海拔升高或气压降低而增加。
5）对介质冷却效应，即产品温升的影响空气压力或空气密度的降低引起空气介质冷却效应的降低。
对于以自然对流、强迫通风或空气散热器为主要散热方式的电工产品，由于散热能力的下降，温升增加。
在海拔至5000m 范围内，每升高1000m，即平均气压每降低7.7~10.5kPa,温升增加3%~10%.a、静止电器的温升随海拔升高的增高率，每100m一般在0.4K以内,但对高发热电器,如电炉、电阻器、电焊机等电器，温升随海拔升高的增高率，每100m达到2K以上。
高海拔对电气设备影响参考资料
高海拔对电气设备主要的影响是绝缘和温升两方面。
对不同的电气设备影响的侧重点不同。
一、高压开关设备海拔升高，气压降低，空气的绝缘强度减弱，使电器外绝缘降低而对内绝缘影响很小。
由于设备的出厂试验是在正常海拔地点进行的，因此，根据IEC出版物694对于开关设备以其额定工频耐压值和额定脉冲耐压值来鉴定绝缘能力，对于使用地点超过1000M以上时，应作适当的校正。
对于10KV开关柜来说，其额定电压为12KV；额定工频耐压值（有效值）为32KV（对隔离距离）和28KV（各相之间及对地）；额定脉冲耐压值（峰值）为85KV（对隔离距离）和75KV（各相之间及对地）。
而随着海拔的升高，空气密度降低，散热条件变差，会使高压电器在运行中温升增加，但空气温度随海拔高度的增加而逐渐降低，基本可以补偿由海拔升高对电器温升的影响。
但对于阀式避雷器来说，情况就较为复杂。
由于避雷器自身并不密封，其阀片的间距不可调，因此其火花间隙的放电电压易受空气密度的影响，所以应向设备厂商注明海拔高度，或使用高压型阀式避雷器。
二、干式变压器环氧树脂干式变压器，国家标准关于以上两个因素有着明确的校正方法。
根据GB6450）《干式变压器》中第，对于在超过1000M海拔处运行，并在正常海拔进行试验的变压器，其温升限值应相应递减，超过1000M海拔部分以第500M为一级，温升限值接自冷变压器2.5%、风冷变压器5%减小；额定短时工频耐受电压值同时增加6.25%。
三、低压电气设备对于低压电气设备，情况要稍好一些。
根据JB/Z0103-11标准及科研部门的调查研究，现有普通型低压电器在高原地区的使用如下：1、温度：现有一般低压电器产品，使用于高原地区时，其动、静触头和导电体以及线圈等部分的温度随海拔高度的增加而递增。
其温升递增率为海拔每升高100M，温升增加0.1-0.5K，但大多数产品均小于0.4K。
而高原地区气温随海拔高度的增加而降低，其递减率为海拔每升高100M，气温降低足够补偿由海拔升高对电器温升的影响。
海拔高度对电器的影响
海拔高度对电器的影响，主要是温升和外绝缘的问题。
当海拔高度升高时，空气密度降低，散热条件变坏，是高压电器在运行中温升增加，但空气温度则随海拔高度的升高而相应递减，其值足以补偿由海拔升高对电器温升的影响，因而高压电器在高海拔地区（不超过4000米）使用时，其额定电流可以保持不变。
海拔升高，气压随之降低，空气绝缘强度减弱，使电器外绝缘降低而内绝缘没有影响。
当海拔为1000米时，对用于3-10千伏的变压器、断路器、互感器等电器，其绝缘尚有一定裕度，实际运行中未发现由于高海拔影响而造成绝缘事故，因此在设计中可暂时采用一般产品。
当海拔为2000—3500米时，对用于3-10千伏的高压电器，暂时采用额定电压提高一级的办法来增加绝缘强度，或与制造商协商解决。
低压电器绝缘问题？。
海拔高度对电器设备的影响
海拔高度对电气设备的影响随着海拔高度的增加，大气的压力下降，空气密度和湿度相应地减少，其特征为：a、空气压力或空气密度较低；b、空气温度较低，温度变化较大；c、空气绝对湿度较小；d、大阳辐射照度较高；e、降水量较少；f、年大风日多；g、土壤温度范围内，.高a、高海拔低气压使高压电机的局部放电起始电压降低，电晕起始电压降低，电晕腐蚀严重；b、高海拔低气压使电力电容器内部气压下降，导致局部放电起始电压降低；c、高海拔低气压使避雷器内腔电压降低，导致工频放电电压降低。
4）对开关电器灭弧性能的影响空气压力或空气密度的降低使空气介质灭弧的开关电器灭弧性能降低，通断能力下降和电寿命缩短。
a）、直流电弧的燃弧时间随海拔升高或气压降低而延长；b）、直流与交流电弧的飞弧距离随海拔升高或气压降低而增加。
5）对介质冷却效应，即产品温升的影响空气压力或空气密度的降低引起空气介质冷却效应的降低。
对于以自然对流、强迫温升a、电器达到b、ab、润滑剂的蒸发及塑料制品中增塑剂的挥发加速；c、由于内外压力差的增大，气体或液体易从密封容器中泄漏或泄露率增大，有密封要求的电工产品，间接影响到电气性能；d、引起受压容器所承受压力的变化，导致受压容器容易破裂。
2、空气温度降低及温度变化（包括日温差）增大的影响1）高原环境空气温度对产品温升的补偿平均空气温度和最高空气温度均随海拔升高而降低，电工绝缘材料的热老化寿命决定于平均空气温度。
高原环境空气温度的降低可以部分或全部补偿因气压降低而引起电工产品运行中温升的增加。
环境空气温度的补偿值为0.5K/hm。
2）日温差或温度变化对产品结构的影响加热作用。
对于户外用电工产品，太阳热辐射的增加引起较大的表面附加温升，降低有机绝缘材料的材质性能，使材料变形，产生机械热应力等影响。
2）高原紫外线辐射增加的影响紫外线辐射照度随海拔升高的增加率比太阳总辐射照度的增加率大得多，海拔3000m时已达低海拔时相应值的2倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高原环境对低压电器产品的影晌及其对策高原环境对低压电器产品的影晌及其对策侯婉秋。
李海燕(青海省高原科技发展有限公司，青海西宁810006)摘要：本文通过高原环境对低压电器产品影响因素的分析及适应性研究，提出了高原环境下使用低压电器产品应采取的对应措施：关键词：低压电器；高原环境；适应研究；影响分析随着科学的进步，各种施工设备的自动化程度越来越高，对电器的性能要求也日益提高。
高原空气密度低、含氧量少、昼夜温差大，以及气温、气压和空气密度等大气参数随海拔升高而递减，对所使用的低压电器设备有着不可低估的影响。
1 高原环境对低压电器产品的主要影响高原环境对低压电器产品的影响主要体现在温升、绝缘性能、接通能力和分断能力、对产品动作性能的影响、电寿命、对PLC的干扰。
1．1 温升海拔升高，空气密度降低，散热的对流作用减弱，对于以空气为冷却介质的电器其温升就会随之升高，额定容量下降，影响电器使用寿命。
海拔每升高lOOm，电器温升增加0．1～0．5 (一般在0．4 以下1；而气温随海拔高度的升高而降低，直减率为海拔每升高lOOm气温约降低0．6 ，可以部分补偿由海拔升高对电器温升的影响。
1．2 绝缘性能海拔升高，空气密度降低，空气的介电强度也相应下降，使空气间隔的放电电压明显降低，导致电器的外部绝缘强度降低，外绝表面及不同电位的带电间隙比较容易击穿，特别是对电气间隙和爬电距离的影响较大。
通常，电器间隙以电器承受所要求的冲击耐受电压来确定，而爬电距离以作用在跨接爬电距离两端的长期电压有效值来确定。
1．3 接通能力和分断能力空气压力和空气密度的降低，会对空气介质灭弧的开关电器灭弧性能造成影响。
这种影响来自两个方而，一方面会造成开关电器灭弧时间延长，触头烧损严重，从而使得接通和通断能力降低；另一方面有利于开关电器灭弧。
1．4 对产品动作性能的影响由于高原地区散热的对流作用减弱，且最低气温较低，日温差较大，会给一些低压电器产品的动作特性带来一定影响，如热磁式低压断路器的动作特性、热继电器的动作特性均会发生一定变化。
1．5 电寿命由于受高海拔地区极端最低气温过低及电器产品温升和灭弧时间的综合影响，高原环境会对低压电器产品的电寿命产生一定影响。
1．6 对PLC的影响高海拔地区灰尘、风沙等自然环境对PLC的影响尤为突出，使得磁盘和磁头上的灰尘过多，轻则出现内存数据丢失、逻辑运算结果错误，重则造成划盘。
灰尘对触点的接触阻抗有影响，它将造成键盘不能进行正常的输入操作，还特别容易破坏磁盘的磁记录表面。
在正常情况下操作的电脑系统，灰尘的沉积会在电子元件与空气之间形成绝缘层，阻碍元件产生的热量散发到空气中，使得元件的温度上升到超过额定值烧毁，很多芯片的损坏大都是由这个原因引起的。
磁盘驱动器等电机机械设备比电子电路的设备更容易发生故障，原因是磁盘驱动器含有机械运动的元件，容易因污染造成温度过高而损坏，造成磁盘数据的存取闲难。
空气相对湿度过低、干燥的环境，则会使机械摩擦部分产生静电干扰，损坏元器件，影响PLC的正常工作。
2 高原环境低压电器产品的适应性研究2．1 不同海拔高度对产品温升的影响熔断器：温升随海拔的升高(气压降低)而增加，基本上呈线性关系，在海拔4000m以上趋于平缓，温升值变化不大，温升值未超过国家标准极限值。
接触器：海拔升高，温度不断上升，开始上升的曲线较陡，3000m以上上升缓慢，4000m 以上略有下降，从温升值来看，最高已接近国家标准所规定的数值。
低压断路器：温升呈线性上升关系，从温升值来看，最高超过国家标准所规定的数值。
2．2 低压电器产品的动作特性对高原环境的影响主要分为两种：(1)由热元件作为主要脱口元件的产品：海拔升高后，对流散热能力减弱，致使热元件的动作时问加快，从而使产品的脱扣时间提前。
试验中，不同海拔下热继电器的同一倍数脱扣时间相当分散，但其脱扣时间均在国家标准的范闱内。
由于热继电器本身具有温度补偿并可以调节，但其自身动作误差较大，难以掌握海拔对其的影响规律，加之双金属片的质量不稳定和现场试验条件的不完善等因素均影响了试验结果。
(2)带电子脱口器的产品：高原环境对带电子脱口器的产品性能几乎没有影响，对电子式低压断路器，可以不进行调整。
2．3 接通分断能力的影响所有试品在不同海拔点的接通分断均顺利通过，从记录的交流接触器的燃弧时间统计数据来看，各点的燃弧时间相差不大，燃弧时间随海拔升高稍有增加，在4000m以上反而急剧下降(如图1)。
电磨损对比试验数据表明，随着海拔高度的上升，动触头电磨损量呈波动式上升，与燃弧时间的情况不同的是，在4000m以上急剧上升(如图2)。
以上试验可以认为海拔高度对电弧的燃烧时间的长短稍有影响，交流接触器的灭弧性能可不作修正，但须考虑接触器产品的温升影响。
2．4 外绝缘强度的影响对高原型电器外绝缘强度的试验，按标准规定的试验电压值，结合试验地点的海拔高度进行修正。
由于电器的外绝缘强度随海拔升高而降低，会危及电器的安全使用，因此，对电器外绝缘强度进行试验时，应以其外绝缘强度为重点，对电器的基准绝缘水平、放电电压合格值和保护水平等，一般不允许降低。
对高海拔地区电器外绝缘的选择，参考以下参数。
(1)对海拔1500～2000m、电压在35kV及以下使用的电力变压器、开关及互感器等，尚未发生由于高海拔影响造成的绝缘事故，说明其绝缘尚有一定的裕度，因此可选用一般产品。
(2) 对海拔1500m 以上、电压在1 lOkV以上，或海拔在2000m以上、电压在35kV以上使用的电器设备，有必要加强绝缘，可根据用电设备的重要程度和实际海拔高度，采用提高1级绝缘的办法。
(3)外绝缘试验电压的修正：高海拔地区电器内绝缘试验电压应与普通型产品相同；外绝缘试验电压应根据试验和使用地点的不同，在普通型产品标准试验电压的基础上修正。
3 高原环境下使用低压电器的对策3．1 温升补偿问题为减少高原环境对低压电器温升的影响，可采取：电器产品若在户内使用，建议按相关产品标准规定提高温升等级执行；在户外环境温度直减率影响下，对产品的极限温度有明显的补偿作用，建议户外使用的低压电器产品按相关产品标准规定执行，但应注意，户外使用低压电器产品要防止阳光直射，因为高原地区紫外线强，阳光直射可能会造成设备本体温度上升较多，增加电器设备的温升。
3_2 低压电器尽量采用动作特性受海拔影响较小的智能电子型产品。
3．3 电寿命电寿命是产品的一个综合参数，受产品的通断性能、短路分断性能、操作频率和次数、灭弧性能、温升性能等因素的影响，高原地区使用的低压电器产品作适当降容的方法较好，降容的数值由于产品结构、性能指标的不同各有所差异。
3．4 尽可能采用较高绝缘等级产品在高海拔地区使用未加强绝缘的普通型电器，对其外部绝缘进行工频耐压试验时，如使用标准试验电压值，可能无法满足试验值，甚至损坏电器设备。
此种情况下，可用公式：U~／／[1—0．01(H-IO00)]X~~1UU电压进行修正，并作为判断外部绝缘强度是否合格的依据。
式中一普通型电器在高海拔地区使用修正后的试验电压有效值(kV)；一在标准状况下规定的试验电压标准有效值(kV)；丑一使用处的海拔高度(m)；一安全系数，用于海拔3000m以上时，取0．95，用于海拔3000m以下时，取1。
3。
5 工作电流的阵容系数K电器产品的负载能力随着海拔的升高有着不同程度降低。
根据我国高海拔地区的环境及气象资料，低压开关电器在高海拔地区应用之工作电流的阵容系数=m，式中日一海拔高度(km)，△一与海拔2000m的高度差。
依据此公式计算出电流的阵容系数如表1。
3．6 最大额定工作电压的选用系数国产低压开关最大丁作电压系数选用K =1百，按此式计算出高海拔地区最大工作电压。
因为最大工作电压不能超过额定绝缘电压，对常用的380／400V额定工作电压并未产生相应额定绝缘电压，故不必降低使用电压。
3．7 分断能力阵容选择由于高海拔地区触头材料的熔点与沸点降低，在电弧电流高温的作用下，触头材料的升华比低海拔时快，触头材料损失严重。
因此，在高海拔地区，电器的分断能力应降低，电器的不同，分断能力降低的选择也不同。
①接触器的分断能力由使用类别和额定工作电流的倍数来决定。
在高海拔地区，接触器的工作电流降为I，p，其分断能力也应降低为NK~Ip (N为相应使用类别所要求的倍数)。
②断路器的情况与接触器不同，其分断能力是由断路器的灭弧结构形式来区别的，对于普通型即零点熄狐式断路器，其触头分断力来自两方面：触头弹簧反力和短路电流的峰值在触头回路中产生的电动斥力。
该断路器的分断能力受触头分断速度的限制，因而分断能力比较低，分断时产生的过电压也不高，一般能经受得住分断后介电强度的验证。
因为触头压力和回路电动力是由额定电流决定的，故该断路器的短路分断能力随海拔的升高按工作电流的阵容系数K 而减小；对于限流型断路器，可理解为把未受影响的冲击短路电流限制到较小的允通电流。
限流的方法很多，由于采取限流措施，触头实际分断的电流远低于预期电流，故限流断路器的分断能力考虑的主因不是电流本身，而是为了防止弧隙介质强度恢复不够，电弧电压上升太慢，导致电网电压对弧隙的重击穿。
因此，限流型断路器的分断能力随海拔的升高按最大额定工作电压的选用系数Ku而减小。
3．8 正确选择接地点，完善接地系统良好的接地是保证PLC可靠工作的重要条件，可以避免偶然发生的电压冲击危害。
接地的目的有两个，其一为了安全，其二是为了抑制干扰，完善的接地系统是PLC控制系统抗电磁干扰的重要措施之一。
PLC控制器与所控的各个设备同电位接地叫系统接地，其接地电阻值不得大于4Q，一般须将PLC设备系统地和控制柜内开关电源负端接在一起，作为控制系统接地。
参考文献：[1]Klavs Kosack(德)．低压开关电器和开关设备手册【M]．胡明忠，胡沫菲，译，北京：机械工业出版社，1993．[2]上海电器科学研究所．GB／T 14048．1—2006低压开关设备和控制设备[s】．北京：中国标准出版社，2007．[3]高低压电器设计手册编写组．高低压电器设计手册[M】．北京：机械工业出版社，1971．。
