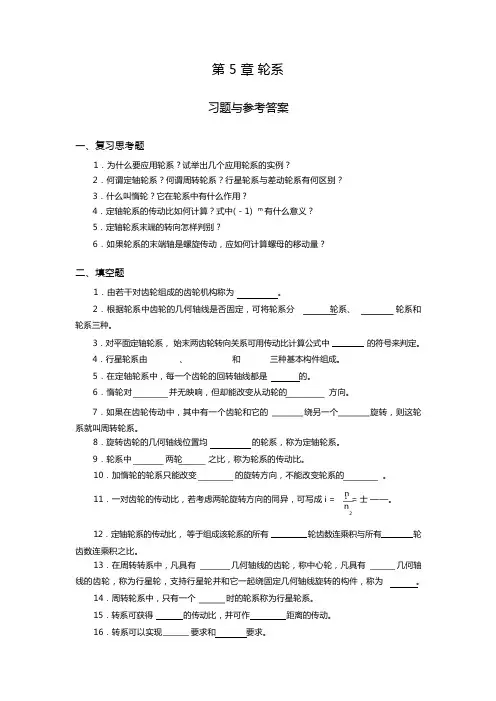

中职机械基础轮系测试题

复习：轮系测试题

姓名：______________________ 班级：_______________________

一、选择题

1．如图所示的轮系中，设已知Z1= Z2=Z3′=Z4= 20，Z3=Z5= 60，又齿轮1、3、3′与5同轴线，试求传动比i15。( )

B．6 C．9 D．12

2.定轴轮系传动比大小与轮系中惰轮的齿数( )

A.无关B．有关，成正比C．有关，成反比D．有关，不成比例

3．在轮系中，两齿轮间若增加( )个惰轮时，首、末两轮的转向相同．

A.奇数B．偶数c．任意数D．以上都可以

4.如图所示轮系，Ⅳ轴可得到几种转速( )

种B．6种C．9种D．12种

二、名词解释题

1.带的打滑2．惰轮

3．轮系

4．简述模数与齿轮轮齿、承载能力的关系。

三、计算题

1．如图6所示，已知轮系中各齿轮齿数Z1=24，Z2=28，Z3=20，Z4=60，Z5=20，Z6=20，Z7=28。试计算传动比

17

i，并在答题卡图6上用箭头标出各个齿轮的转向。

2．图6为一简易卷扬机的传动系统，已知：z 1=18，z 2=36，z 3=20，z 4=40，n 1=100r/min，卷扬机卷筒的直径D=200mm，求卷扬机卷筒的转速和重物G 垂直方向的移动速度。（钢

索直径忽略不计）

3．如图所示为多刀半自动车床主轴箱传动系统．已知带轮直径D1=D2-=180 mm，z1=45，z2=72，z3=36，z4 =81，z5 =59，z6 =54，z7=25，z8=88.试求当电动机转速n=1443 r/min时，主轴Ⅲ的各级转速.

4．图示传动系统，已知z1= z2=z3=z4= 20，z5= 40，D1=130mm，D2 =260mm，双头蜗杆，蜗轮齿数z7= 80，卷简直径D=200mm．

求：(1)若要使重物G上升，n1转动方向如何蜗轮的螺旋方向如何

(2)传动比i17为多少

(3)若要使重物G下降，电动机需运转多少秒

(4)z4在系统中起何作用对系统总传动比有无影响

(5)写出z1和z2的正确啮合条件
