监控中常见分辨率建议码率对照表(客户版)1122

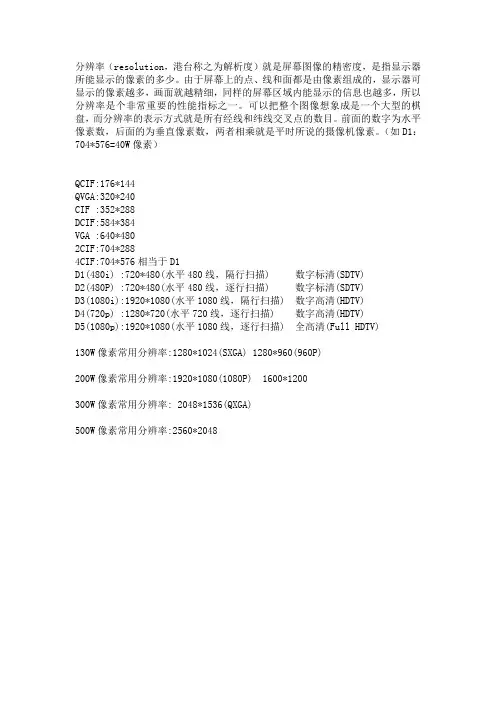

网络摄像机分辨率和编码格式
分辨率（resolution，港台称之为解析度）就是屏幕图像的精密度，是指显示器所能显示的像素的多少。
由于屏幕上的点、线和面都是由像素组成的，显示器可显示的像素越多，画面就越精细，同样的屏幕区域内能显示的信息也越多，所以分辨率是个非常重要的性能指标之一。
可以把整个图像想象成是一个大型的棋盘，而分辨率的表示方式就是所有经线和纬线交叉点的数目。
前面的数字为水平像素数，后面的为垂直像素数，两者相乘就是平时所说的摄像机像素。
（如D1：704*576=40W像素）QCIF:176*144QVGA:320*240CIF :352*288DCIF:584*384VGA :640*4802CIF:704*2884CIF:704*576相当于D1D1(480i) :720*480(水平480线，隔行扫描) 数字标清(SDTV)D2(480P) :720*480(水平480线，逐行扫描) 数字标清(SDTV)D3(1080i):1920*1080(水平1080线，隔行扫描) 数字高清(HDTV)D4(720p) :1280*720(水平720线，逐行扫描) 数字高清(HDTV)D5(1080p):1920*1080(水平1080线，逐行扫描) 全高清(Full HDTV)130W像素常用分辨率:1280*1024(SXGA) 1280*960(960P)200W像素常用分辨率:1920*1080(1080P) 1600*1200300W像素常用分辨率: 2048*1536(QXGA)500W像素常用分辨率:2560*2048网络摄像机的编码格式一般有4种：MPEG4所谓MPEG标准就是指由ISO的活动图像专家组制定的一系列关于音视频信号以及多媒体信号的压缩与解压缩技术的标准。
到目前为止，已经制定完成并批准执行的有：1991年批准的MPEG1、MP3;1994年批准的MPEG2;1999年批准的MPEG4和MP4。
正在制定的标准有：MPEG7和MEPG21.H.263H.263是ITU-T提出的作为H.324终端使用的视频编解码建议，H.263经过不断地完善和多次的升级已经日臻成熟，如今已经大部分代替了H.261，而且H.263由于能在低带宽上传输高质量的视频流而日益受到欢迎。
（完整版）监控镜头毫米数与距离对照表
（完整版）监控镜头毫⽶数与距离对照表监控镜头毫⽶数与距离对照表1/3" CCD 搭配镜头拍摄范围的尺⼨如下表所⽰:备注：同样毫⽶数的镜头搭配 1/4"的CCD 芯⽚拍摄的范围和⾓度稍微窄⼀点，但是拍摄画⾯中的物体看起来要⼤⼀点.表中的数据为⽔平⽅向的视场⾓度，如果摄像机装在⾼处往低处监看时，视场⾓和拍摄范围要稍微⼤⼀些，但拍摄画⾯中的物体要稍微⼩⼀点镜头⼤⼩的主要区别是：镜头越⼩看的越近，但是视觉范围越宽；镜头越⼤看的越远，但是视觉范围越窄我们宝贝分类⾥⾯，半球型摄像头可以选配3.6MM 或者6MM 的镜头；30⽶以内红外防⽔摄像机可以选配 3.6MM 6MM 或者8MM 的镜头；■■■■镜头焦距■■■ J ■■■■■■■■■■■■■■■■■■搭配 1/3" CCD■■■■........................m n ■■■■■■■? 搭配 1/4" CCD■ :■■■■■1 in ? !!!■■■■⼆者的⾓度差异2.8 mm89.9 °75.6 °14.3 °3.6 mm75.7 °62.2 °13.5 °4 mm69.9 °57.0 °12.9 °j6 mm50.0 °39.8 °10.2 °aa 」⼇B8 mm38.5 °30.4 ° 8.1 °12 mm26.2 °20.5 °5.7 °16 mm19.8 °15.4 °4.4 °!25 mm10.6 °8.3 °2.3 °60 mm5.3 °4.1 °1.2 °CCD 的尺⼨⼤⼩密不可分，下表为镜头毫⽶数与搭配的摄像机拍摄的视⾓与镜头的毫⽶数、⾓的对应关系，可供⼤家参考：CCD 拍摄视30⽶以上红外防⽔摄像机可以选配4MM 6MM 8MM 12MM 16MM 25MM的镜头..（这些镜头都是全⾦属的⼤CS 镜头）客户选择镜头要点： 1. 镜头⼤⼩可以⾃由选择.根据摄像头监控的实际距离，参照上表选择相对合适的镜头毫⽶数 .同系列产品镜头⼤⼩不影响价格.例如：宝贝名称为10⽶摄像机，⽽您的实际距离是25⽶.那么您可以选择8MM 勺镜头，产品价格不变. 同样，宝贝名称为50⽶摄像机，⽽您的实际距离是 35⽶，那么您可以选择12MM 的镜头，产品价格不变 2. 镜头毫⽶数所对应的最佳距离，指的是发现距离.有客户问3.6MM 的镜头，能看清10⽶内的⼈吗？回答是肯定的.这⾥说的"看清",是说的看清⼈的⼤致⾯貌和活动 .如果要求看清楚⼈脸的话，建议您选择更⼤的镜头.如：3个⼈的⼤致⾯貌和活动可以清楚的看到，如果是您熟悉的⼈您就没办法清楚的辨认五官 .这个镜头是3.6MM 的,看的距离是在以清楚的看出.但是视觉范围就很窄.上图右边的部分就看不到了如您所需监控的范围较⼩，建议您对照表格选择⼤⼀个规格的镜头况下，⽬标物体看起来放的更⼤，细节看的更清楚，视觉效果更好如您所需监控的范围较⼴，建议您对照表格选择规格相对⼤的镜头 .在清晰度（芯⽚线数）相同的情况下这样您会感官上觉得⽬标物体更清晰,您⼀眼就可以认岀来.如果是陌⽣⼈， 10⽶左右.如果您换成16MM 勺镜头，就可 .这也就是⼤镜头与⼩镜头的根本区.这样在清晰度（芯⽚线数）相同的情。
视频监控带宽及存储容量的计算
视频监控中所需带宽及存储容量的计算方法一、比特率、字节、码流(码率)、帧率及分辨率比特=bit=b,字节=Byte=B,比特率（每秒传送的比特(bit)数）=bps=b/s码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
帧率概念一帧就是一副静止的画面，连续的帧就形成动画，如电视图象等。
我们通常说帧数，简单地说，就是在1秒钟时间里传输的图片的帧数，也可以理解为图形处理器每秒钟能够刷新几次，通常用fps（Frames Per Second）表示。
每一帧都是静止的图象，快速连续地显示帧便形成了运动的假象。
高的帧率可以得到更流畅、更逼真的动画。
每秒钟帧数 (fps) 愈多，所显示的动作就会愈流畅。
码流概念码流（Data Rate），是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
分辨率概念视频分辨率是指视频成像产品所成图像的大小或尺寸。
常见的视像分辨率有352×288，176×144，640×480，1024×768。
在成像的两组数字中，前者为图片长度，后者为图片的宽度，两者相乘得出的是图片的像素，长宽比一般为4：3。
服务商带宽常识1、电信、铁通、长宽、广电、网通等2、不对称宽带：2Mbps=2Mb/s=256KB/s(实际80KB/s----220KB/s)，4Mbps=4Mb/s=512KB/S(实际200KB/s----440KB/s)，10Mbps=10Mb/s=1.25MB/s(实际500KB/s----1024KB/s)，上行带宽都是512kbps=512kb/s1Byte=8bit1B/s=8b/s1KB=1024B,1MB=1024KB,1GB=1024MB,1TB=1024GB3、交换机上端口带宽：10Mbps/100Mbps/1000Mbps二、监控所需带宽的计算比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。
常用视频标准尺寸和码率-互联网类
常用视频标准尺寸和码率－互联网类关键信息项1、视频标准尺寸：包括但不限于 1920×1080、1280×720、640×480 等。
2、视频码率：涵盖不同分辨率下的常见码率范围。
1、引言11 本协议旨在明确互联网类常用视频的标准尺寸和码率，为视频制作、传播和播放提供统一的规范和指导。
2、常用视频标准尺寸21 1920×1080（全高清，Full HD）：这是目前广泛应用于高清视频的尺寸，适用于电影、电视剧、高清直播等场景。
211 特点：画面清晰，细节丰富，能够提供出色的视觉体验。
212 应用场景：主流在线视频平台的高清播放选项、高清电视节目等。
22 1280×720（高清，HD）：在保证较好画质的同时，对网络带宽和设备性能要求相对较低。
221 特点：较为平衡的画质与资源占用，适用于大多数移动设备和普通网络环境。
222 应用场景：手机视频播放、网络短视频等。
23 640×480（标准清晰度，SD）：虽然画质相对较低，但在某些特定场景仍有应用。
231 特点：文件体积小，传输速度快。
232 应用场景：早期的视频格式、监控视频等。
3、常用视频码率31 对于 1920×1080 尺寸的视频311 低码率：2Mbps 4Mbps，适用于对画质要求不高的场景，如在线会议、简单的教学视频。
312 中码率：5Mbps 8Mbps，能够提供较好的画质，适用于大多数在线视频播放。
313 高码率：10Mbps 及以上，可用于专业级的视频制作和高质量的在线播放。
32 对于 1280×720 尺寸的视频321 低码率：1Mbps 2Mbps，适用于网络条件较差或对画质要求较低的情况。
322 中码率：3Mbps 5Mbps，能保证较为清晰的画质。
323 高码率：6Mbps 8Mbps，可提供接近全高清的视觉效果。
33 对于 640×480 尺寸的视频331 低码率：256Kbps 512Kbps，适用于低带宽环境。
监控摄像机镜头焦距与可视角度换算表
监控摄像机镜头焦距与可视角度换算表摄像机拍摄的视角与镜头的毫米数、CCD的尺寸大小密不可分，下表为镜头毫米数与搭配的CCD拍摄视角的对应关系，可供大家参考：镜头焦距搭配1/3" CCD 搭配1/4" CCD 二者差的异性2.8 mm89.9°75.6°14.3°3.6 mm75.7 °62.2°13.5°4 mm69.9 °57.0°12.9°6 mm50.0 °39.8°10.2°8 mm38.5 °30.4°8.1°12 mm26.2 °20.5° 5.7°16 mm19.8 °15.4° 4.4°25 mm10.6 °8.3° 2.3°60 mm 5.3 ° 4.1° 1.2°1/3" CCD 搭配镜头拍摄范围的尺寸如下表所示：镜头焦距距离5米距离10米距离15米距离20米距离30米(毫米数)(宽×高)(宽×高)(宽×高)(宽×高)(宽×高)2.8mm13×9.8米26×19.5米39×29.3米52×39米78×58.5米3.6mm8.5×6.4米17×12.8米25.5×19米34×25.5米51×38.3米4mm8×6米16×12米24×18米32×24米48×36米6mm 5.5×4.1米11×8.3米16.5×12.4米22×16.5米33×24.8米8mm 3.5×2.6米7×5.3米10.5×7.9米14×10.5米21×15.8米12mm2×1.5米4×3米6××4.5米8×6米12×9米16mm 1.5×1.1米3×2.3米 4.5×3.4米6×4.5米9×6.8米25mm 1.3×1米 2.5×1.9米 3.8×2.9米5×3.8米7.5×5.6米60mm0.5×0.4米1×0.75米 1.5×1.1米2×1.5米3×2.3米备注:同样毫米数的镜头搭配1/4"的CCD芯片拍摄的范围和角度稍微窄一点,但是拍摄画面中的物体看起来要大一点.表中的数据为水平方向的视场角度,如果摄像机装在高处往低处监看时,视场角和拍摄范围要稍微大一些,但拍摄画面中的物体要稍微小一点.。
视频监控常见编码格式
视频监控常见的视频编码格式：CIF、QCIF、4CIF、D1、MPEG-4、H.264、H.265、M-JPEG等。
备注：1.NTSC和PAL属于全球两大主要的电视广播制式，但是由于系统投射颜色影像的频率不一样而有所不同。
NTSC是National Television Standards Committee的缩写，意思是“（美国）国家电视标准委员会”。
NTSC负责开发一套美国标准电视广播传输和接收协议。
此外还有两套标准：逐行倒相（PAL）和顺序与存色彩电视系统（SECAM），用于世界上其他的国家。
NTSC标准从他们产生以来除了增加了色彩信号的新参数之外没有太大的变化。
NTSC信号是不能直接兼容于计算机系统的。
其标准主要应用于日本、美国，加拿大、墨西哥等等。
PAL是Phase Alternating Line (逐行倒相)的缩写。
它是西德在1962年制定的彩色电视广播标准，它采用逐行倒相正交平衡调幅的技术方法，克服了NTSC制相位敏感造成色彩失真的缺点。
西德、英国等一些西欧国家，新加坡、中国大陆及香港，澳大利亚、新西兰等国家采用这种制式。
NTSC电视标准：每秒29.97帧（简化为30帧），电视扫描线为525线，偶场在前，奇场在后，标准的数字化NTSC电视标准分辨率为720*480像素, 24比特的色彩位深，画面的宽高比为4：3。
NTSC电视标准用于美、日等国家和地区。
场频为每秒60场，帧频为每秒30帧，扫描线为525行。
PAL电视标准：PAL电视标准，每秒25帧，电视扫描线为625线，奇场在前，偶场在后，标准的数字化PAL电视标准分辨率为720*576, 24比特的色彩位深，画面的宽高比为4：3, PAL 电视标准用于中国、欧洲等国家和地区，PAL制电视的供电频率为50Hz，场频为每秒50场，帧频为每秒25帧，扫描线为625行，图像信号带宽分别为4.2MHz、5.5MHz、5.6MHz等。
2.目前监控行业中主要适用QCIF（176 x 144）、CIF（352 x 288）、HALF D1（704 x 288）、D1（704 x 576）等几种分辨率。
视频监控中常用码流计算(仅供参考)
视频监控中常用码流计算在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。
下面对视频存储空间大小与传输带宽的之间的计算方法简单介绍。
比特率是指每秒传送的比特(bit)数。
单位为bps(BitPerSecond)，比特率越高，传送的数据越大。
比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大；假如比特率越少则情况恰好相反。
码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上往，影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽。
下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表:传输带宽计算:比特率大小X摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心)；例：电信2Mbps的ADSL宽带，50米红外摄像机理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/。
例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10（20路）1个监控中心，远程监看及存储视频信息，存储时间为30天。
不同视频格式的带宽及存储空间大小计算如下：监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps, 10路摄像机所需的数据传输带宽为：512Kbps（视频格式的比特率）X 10（摄像机的路数）〜5120Kbps=5Mbps上行带宽）即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5MbpsD1视频格式每路摄像头的比特率为1.5Mbps,即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps（视频格式的比特率）X 10（摄像机的路数）=15Mbps（上行带宽）即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps720P（100万像素）的视频格式每路摄像头的比特率为2Mbps即每路摄像头所需的数据传输带宽为2Mbps 10路摄像机所需的数据传输带宽为：2Mbps（视频格式的比特率）X 10（摄像机的路数）=20Mbps（上行带宽）即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps1080P（200万像素）的视频格式每路摄像头的比特率为4Mbps浙江监控批发网络编码板即每路摄像头所需的数据传输带宽为4Mbps 10路摄像机所需的数据传输带宽为：4Mbps视频格式的比特率）X 10（摄像机的路数）=40Mbps（上行带宽）即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps监控中心：CIF视频格式的所需带宽：512Kbps（视频格式的比特率）X 50（监控点的摄像机的总路数之和）=Kbps=25Mbps下彳亍带宽）即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps（视频格式的比特率）X 50（监控点的摄像机的总路数之和）=75Mbps（下行带宽）即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P（100万像素）的视频格式的所需带宽：2Mbps（视频格式的比特率）X 50（监控点的摄像机的总路数之和）=100Mbps（下行带宽）即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P（200万像素）的视频格式的所需带宽：4Mbps视频格式的比特率）X 50（监控点的摄像机的总路数之和）=200Mbps（下行带宽）即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算：码流大小（单位：kb/s ; 即:比特率十8）X 3600（单位：秒；1小时的秒数）X 24（单位:小时；一天的时间长）X 30（保存的天数）X 50（监控点要保存摄像机录像的总数）宁0.9（磁盘格式化的损失10%空间）=所需存储空间的大小（注：存储单位换算1TB=1024GB 1GB=1024M；1MB=1024KB）50路存储30天的CIF视频格式录像信息的存储空间所需大小为:64X 3600X 24X 30X 50-0.9=8789.1GB~ 9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为:192X 3600X 24X 30X 50-0.9=.2GB~ 26TB50路存储30天的720P（100万像素）视频格式录像信息的存储空间所需大小为：256X 3600X 24X 30X 50-0.9=.3GB~ 35TB50路存储30天的1080P（200万像素）视频格式录像信息的存储空间所需大小为: 512X 3600X 24X 30X 50-0.9=.5GB~69TB。
视频监控常用分辨率
(一) 监控行业常用分辨率QCIF（176×144）、CIF（352×288）、HALF D1（704×288）、D1（704×576）等几种分辨率，CIF录像分辨率是主流分辨率，绝大部分产品都采用CIF分辨率。
目前市场接受CIF分辨率，主要理由有四点：1、目前数码监控要求视频码流不能太高；2、视频传输带宽也有限制；3、使用HALF D1、D1分辨率可以提高清晰度，满足高质量的要求，但是以高码流为代价的。
在现阶段，出现了众多D1的产品，但市场份额非常小；4、采用CIF分辨率，信噪比在32db以上，一般用户是可以接受的，但不是理想的视频图像质量。
目前业内人士正在尝试用HALF D1来寻求CIF、D1之间的平衡。
但随着单块硬盘的容量达到750GB甚至1000GB，而国内的大部分DVR已经可以做到连接8块1000GB的硬盘，故D1逐渐会变成时常的主流。
DCIF分辨率是什么？经过研究发现一种更为有效的监控视频编码分辨率（DCIF），其像素为528×384。
DCIF分辨率的是视频图像来历是将奇、偶两个HALF D1，经反隔行变换，组成一个D1（720*576），D1作边界处理，变成4CIF（704×576），4CIF经水平3/4缩小、垂直2/3缩小，转换成528×384.528×384的像素数正好是CIF像素数的两倍，为了与常说的2CIF（704*288）区分，我们称之为DOUBLE CIF，简称DCIF。
显然，DCIF在水平和垂直两个方向上，比Half D1更加均衡。
为什么选用DCIF分辨率？数字化监控行业对数字监控产品提出两项要求：首先要求数据量低，保证系统能够长时间录像和稳定实时的网络传输；其次要求回放图像清晰度高，满足对细节的要求。
而DCIF分辨率在目前的软硬件平台上，能很好的满足以上两项要求。
Half D1分辨率已被部分产品采用，用来解决CIF清晰度不够高和D1存储量高、价格高昂的缺点。
海康威视DVR硬盘容量计算及码流设置表
一、硬盘容量计算方式视频监控路数设定码流设定每天录像时间设定保存天数设定需要硬盘容量结果格式化损失设定选用硬盘容量设定需要硬盘结果二、4种分辨率对应的各码率情况下的图像质量分析和占用硬盘容量计算19225638451276810241500204884.375112.5168.75225337.5450659.189001.97752.63673.95508 5.27343757.9101610.5468815.4521.094TVLine CIF 352*28824035.7636.9838.439.5440.7141.3542.282CIF 704*28824032.4535.9838.8741.1943.1444.3646.26DCIF 528*38430034.4637.8339.4741.8143.5544.6346.354DIF(D1)704*57648036.9941.2543.6845.1347.43QCIF 176*144借助人类视觉系统HVSBitrate（kbps）三、DSP编码能力对应表DS4004HC 14/40/00/0DS4008HC 24/80/00/0DS4016HC 44/160/00/0DS4002MD 10/04/42/2DS4004MD 20/04/82/4四、编码码率和文件大小关系表加权峰值信噪比板卡型号240K 16K 32K 2160K / 2.11 M 127 M368K 16K 48K 3120K / 3.05 M 183 M单位：bit/s 单位：bit/S 单位：Byte/S 单位：byte/M 单位：byte/H176K 16K 24K 1680K / 1.64 M 98.5 M个数（每DSP/每块（每DSP/每块卡）（每DSP/每块卡）视频码率音频码率总码率文件大小文件大小每天硬盘容量（GB/天.路）分辨率图像质量（WPSNR(db)）DSP 包含编码通道包含解码通道包含显示通道1000GB 6块码率(bitrate(kbps))每小时硬盘容量（MB/小时.路）30天5062.5GB 10% (一般为10%)16路1024Kbps 24小时。
视频监控常规码流带宽与录像存储计算表
很多人的有几点误区： 1、图像分辨率大小与录像存储容量是没关系的； 2、网络宽带的大小与录像存储容量也没有关系。
实时流名称
网络信令所需 语音对讲占用 无线EDGE 观看 无线CDMA 观看
标准图像 分辩率
最佳 (M)/ 秒 分 码流 小时
每天
(G)/ 每天
存储 天数
小计 (G)
实时流名称标准图像分辩率最佳码流秒分m小时每天g每天存储天数小计g摄像机路数存储合计t网络信令所需360601240030091000语音对讲占用armmp31660607240230511001无线ed801004无线cdma观看cif3522891536060672416304841005vga图像观看vga640480400606017624423012661013d1图像观看d170257620006060879242113063281063720p图像观看720p128070220006060879242113063281063960p图像观看960p128096035006060153824369301107411111080p图像观看1080p192010805000606021972452730158201158旬阳县天网安防科技发展有限公司13399152226杜世金码流与视频存储容量自动计算表很多人的有几点误区
0.9 5.1 38.0 48.4 126.6 632.8 632.8 1107.4 1582.0
摄像机 路数
1 1 1 1 1 1 1 1 1
存储 合计 (T)
0.00 0.01 0.04 0.05 0.13 0.63 0.63 1.11 1.58
3 60 60 1 24 0.0 30 ARM/MP3 16 60 60 7 24 0.2 30 CIF 120 60 60 53 24 1.3 30 352*288 CIF 153 60 60 67 24 1.6 30 352*289 VGA VGA图像观看 400 60 60 176 24 4.2 30 640*480 D1 D1图像观看 2000 60 60 879 24 21.1 30 702*576 720P 720P图像观看 2000 60 60 879 24 21.1 30 1280*702 960P 960P图像观看 3500 60 60 1538 24 36.9 30 1280*960 1080P 1080P图像观看 5000 60 60 2197 24 52.7 30 1920*1080 注：1、红色数字“码流”为变量可调，数量越高效果在相同分辩率下越好； 2、蓝色数字“存储天数”与“摄像机路数”的路数根据实际数量填写； 3、红色数字按公式：码流÷8÷1024×3600×24×30= MB的自动求合； 4、码流（H.264编码下）超过最佳码流的20%图像质量不会有多大变化。
【安防百科】视频监控中常用的分辨率
【安防百科】视频监控中常用的分辨率
在上一节跟大家谈了摄像机的线数，“线”是模拟时代的产物，当今世界早已是数字化的世界，所以，我们也需要用数字化的方式来标识图像的分辨率，那就是像素。
目前全球的视频制式主要有PAL制和NTSC制两种，不同的国家和地区用的视频制式不同，两者在像素上有一些小的区别。
如上图所示，视频监控中常用的一些分辨率，如CIF、D1、720P和1080P，具体描述如下：
CIF：早期视频监控中用得较多的分辨率，PAL制的分辨率为352*288=101376，约10万像素，NTSC制的分辨率为352*240。
D1：标清视频监控分辨率，PAL制的分辨率为720*576=414720，约40万像素，NTSC制的分辨率为720*480。
960H：也称为WD1，模拟视频监控能达到的最高分辨率，PAL 制的分辨率为960*576=552960，约50万像素，NTSC制的分辨率为960*480。
720P：720P分辨率以上的视频称为高清视频，PAL制和NTSC 制的分辨率不再有差别。
720P的分辨率为1280*720=921600，约100万像素，我们常说的100万像素摄像机就是指720P的摄像机。
960P：网络高清视频监控的产物，早期的高清视频主要是720P 和1080P，因为网络的灵活性，很多厂家推出了130万像素的产品，也就是960P，分别率为1280*960=1228800，约130万像素。
1080P：也称为全高清(FHD)视频，分辨率为1920*1080=2073600，约200万像素。
视频监控中的分辨率与我们平时用相机拍照的分辨率是一回事，以多少万像素来代表图像的大小和清晰度。
(文/大话安防)。
监控系统中硬盘录像机的分辨率如何选择
监控系统中硬盘录像机的分辨率如何选择个人收集整理-ZQ关于分辨率数码监控中地分辨率如何选择？分辨率数字监控产品中一项重要地技术指标，它在很大程度上决定了产品地性能（清晰度、存储量、带宽）和价格.能够在不增加成本和数据容量地情况下，提高录像地回放图像画质，这样地分辨率是我们所需要地.目前监控行业中主要使用（*）、（*）、（*）、（*）等几种分辨率，录像分辨率是主流分辨率，绝大部分产品都采用分辨率.目前市场接受分辨率，主要理由有四点：、目前数码监控要求视频码流不能太高；、视频传输带宽也有限制；、使用、分辨率可以提高清晰度，满足高质量地要求，但是以高码流为代价地.在现阶段，出现了众多地产品，但市场份额非常小；、采用分辨率，信噪比在以上，一般用户是可以接受地，但不是理想地视频图像质量.目前业内人士正在尝试用来寻求、之间地平衡.分辨率是什么？经过研究发现一种更为有效地监控视频编码分辨率（），其像素为*.分辨率地是视频图像来历是将奇、偶两个，经反隔行变换，组成一个（*），作边界处理，变成（*），经水平缩小、垂直缩小，转换成**地像素数正好是像素数地两倍，为了与常说地（*）区分，我们称之为，简称.显然，在水平和垂直两个方向上，比更加均衡.为什么选用分辨率？数字化监控行业对数字监控产品提出两项要求：首先要求数据量低，保证系统能够长时间录像和稳定实时地网络传输；其次要求回放图像清晰度高，满足对细节地要求.而分辨率在目前地软硬件平台上，能很好地满足以上两项要求.分辨率已被部分产品采用，用来解决清晰度不够高和存储量高、价格高昂地缺点.但由于他相对于只是水平分辨率地提升，图像质量提高不是特别明显，但码流增加很大.经过对大量视频信号进行测试，基于目前地视频压缩算法，分辨率比能更好解决清晰度不够高和存储量高、价格高昂地缺点，用来解决和，特别是在码率之间，能获得稳定地高质量图像，满足用户对较高图像质量地要求，为视频编码提供更好地选择.清晰度不够高和存储量高、价格高昂地缺点分辨率，静态回放分辨率理论上最高可达地图像质量，超过模拟监控中标准磁带录像机地图像水平，达到公安部安防行业视频标准二级和三级项目地清晰度要求，满足绝大部分视频监控地要求.1 / 1。
常用视频标准尺寸和码率
常用视频标准尺寸和码率
常用视频标准尺寸和码率
一：4K高清电视分辨率4096 x 2304，像素达到800万是HD1080P的4倍。
码率为40M-65M，一分钟的4K视频输出MP4格式40M码率大概是800M-1G左右/分钟。
真正意义上的4K视频需要4K摄像机拍摄.
二：蓝光高清分辨率一般为1920X1080，像素达到200万，码率为10M-20M左右一个单层的蓝光光碟的容量为25或是27GB，足够刻录一个长达2-4小时的高清影片。
1080p：用在蓝光影碟上或者蓝光影碟转制的BD-Rip/mkv文件（通常为8.7GB版或13GB版）、
1080i：用在蓝光影碟（纪录片、演唱会）自拍HDV录像等等
720p：用在网友转制的各种电影小高清录像（通常单片为4.3GB 或以下容量）
三：DVD分辨率一般是720X576像素，采用MPG2编码，码率一般是6M bit-10M kbit/s 标准DVD可以装120分钟的DVD格式视频文件.老式DVD播放机建议码率在6M左右，码率太高播放会卡。
四： VCD分辨率为352x288像素，每秒25幅画面（适合PAL制式电视播放）
VCD的视频采用MPEG-1压缩编码，音频采用MPEG 1/2 Layer 2(MP2)编码。
码率分别为视频1150kbit/s，音频224kbit/s。
由于VCD的比特率和普通音乐CD相当，因此，一张标准的74分钟的CD可以存放大约74分钟的VCD格式的视频。
视频监控里的分辨率知多少
视频监控里的分辨率知多少视频监控里的分辨率知多少分辨率——数字监控产品中一项重要的技术指标，它在很大程度上决定了产品的性能（清晰度、存储量、带宽）和价格。
能够在不增加成本和数据容量的情况下，提高录像的回放图像画质，这样的分辨率是我们所需要的。
目前监控行业中主要使用QCIF（176*144）、CIF（352*288）、HALF D1（704*288）、D1（704*576）等几种分辨率，CIF录像分辨率是主流分辨率，绝大部分产品都采用CIF分辨率。
目前市场接受CIF分辨率，主要理由有四点：1、目前数码监控要求视频码流不能太高；2、视频传输带宽也有限制；3、使用HALF D1、D1分辨率可以提高清晰度，满足高质量的要求，但是以高码流为代价的。
在现阶段，出现了众多D1的产品，但市场份额非常小；4、采用CIF分辨率，信噪比在32db以上，一般用户是可以接受的，但不是理想的视频图像质量。
目前业内人士正在尝试用HALF D1来寻求CIF、D1之间的平衡。
什么是QCIF？ CIF？2CIF？4CIF？DCIF？QCIF全称Quarter common intermediate format。
QCIF是常用的标准化图像格式。
在H.323协议簇中，规定了视频采集设备的标准采集分辨率。
QCIF = 176×144像素。
CIF是常用的标准化图像格式（Common Intermediate Format）。
在H.323协议簇中，规定了视频采集设备的标准采集分辨率。
CIF = 352×288像素。
CIF格式具有如下特性：(1) 电视图像的空间分辨率为家用录像系统(Video Home System，VHS)的分辨率，即352×288。
(2) 使用非隔行扫描(non-interlaced scan)。
(3) 使用NTSC帧速率，电视图像的最大帧速率为30 000/1001≈29.97幅/秒。
(4) 使用1/2的PAL水平分辨率，即288线。
常见的显示屏分辨率一览表
Extended Video Graphics Array
1280*960
多在电脑显示器上使用
WXGA
Wide Extended Graphics Array
1280*800
多在电脑显示器上使用
WXGA+
Wide Extended Graphics Array Plus
1440*900
多在电脑显示器上使用
HVGA
Half Video Graphics Array
320*480
目前低端的智能机广泛采用。例如HTC G13、三星S5830等。
VGA
Video Graphics Ar源自ay640*480早期的CRT监视器大多是这个分辨率，随制造工艺发展，现早已更加小型化，部分智能机使用这种屏幕
WQVGA
Wide Video Graphics Array
1680*1050
多在电脑显示器上使用
Full HD
Full High Definition
1920*1080
1080P全高清显示，目前主要在电脑显示器和平板电视机中使用。
CIF
Common Intermediate Format
352*288
标准化图像格式。
QQVGA
Quarter QVGA
160*120
早期的手机中使用，但手机的QQVGA一般是160*128。
QVGA
Quarter Video Graphics Array
320*240
早期的手机、PDA、MP4上使用（多指2.4屏），代表机型：多普达P860
400*240
部分手机使用这种屏幕，例如三星S8300。
SVGA
视频监控常见编码格式
视频监控常见的视频编码格式：CIF、QCIF、4CIF、D1、MPEG-4、H.264、M-JPEG等。
备注：1.NTSC和PAL属于全球两大主要的电视广播制式，但是由于系统投射颜色影像的频率不一样而有所不同。
NTSC是National Television Standards Committee的缩写，意思是“（美国）国家电视标准委员会”。
NTSC负责开发一套美国标准电视广播传输和接收协议。
此外还有两套标准：逐行倒相（PAL）和顺序与存色彩电视系统（SECAM），用于世界上其他的国家。
NTSC标准从他们产生以来除了增加了色彩信号的新参数之外没有太大的变化。
NTSC信号是不能直接兼容于计算机系统的。
其标准主要应用于日本、美国，加拿大、墨西哥等等。
PAL是Phase Alternating Line (逐行倒相)的缩写。
它是西德在1962年制定的彩色电视广播标准，它采用逐行倒相正交平衡调幅的技术方法，克服了NTSC制相位敏感造成色彩失真的缺点。
西德、英国等一些西欧国家，新加坡、中国大陆及香港，澳大利亚、新西兰等国家采用这种制式。
NTSC电视标准：每秒29.97帧（简化为30帧），电视扫描线为525线，偶场在前，奇场在后，标准的数字化NTSC电视标准分辨率为720*480像素, 24比特的色彩位深，画面的宽高比为4：3。
NTSC电视标准用于美、日等国家和地区。
场频为每秒60场，帧频为每秒30帧，扫描线为525行。
PAL电视标准：PAL电视标准，每秒25帧，电视扫描线为625线，奇场在前，偶场在后，标准的数字化PAL电视标准分辨率为720*576, 24比特的色彩位深，画面的宽高比为4：3, PAL 电视标准用于中国、欧洲等国家和地区，PAL制电视的供电频率为50Hz，场频为每秒50场，帧频为每秒25帧，扫描线为625行，图像信号带宽分别为4.2MHz、5.5MHz、5.6MHz等。
2.目前监控行业中主要适用QCIF（176 x 144）、CIF（352 x 288）、HALF D1（704 x 288）、D1（704 x 576）等几种分辨率。
